Устройство вентиляции в частном доме
Встроить систему естественной вентиляции в уже существующий дом невозможно — работы нужно вести на этапе строительства согласно предварительно выполненному проекту. Вентиляционные каналы сечением 140 мм устраиваются внутри стен (чаще несущих) и имеют выходы внутри разных помещений и на улицу.
Выход, втягивающий воздух с улицы в дом, располагается внутри одной из наружных стен и делается на высоте не менее 2 м от фундамента. Другой выход, расположенный на крыше, собирает в себя вытяжные каналы из разных помещений. Вытяжная труба должна располагаться на 0,5 м выше самой высокой точки крыши дома. Если дом большой площади, то таких труб может быть несколько.
Вентиляционные каналы делаются из пластика или гладкого металла прямоугольного сечения, устойчивого к коррозии. Наружные и внутренние отверстия каналов закрываются решетками. В зимнее время воздух с улицы подогревается установленным возле вентканала обогревателем.
Для устройства естественной вентиляции своими руками нужно проложить в стене вентканал. Для того, чтобы не допустить обратной тяги, толщина кладки вытяжного канала должна быть минимум полтора кирпича. От этой вытяжки для комнат устраивают горизонтальные отводы диаметром 100 мм. Для воздуховодов можно использовать пластиковые трубы.

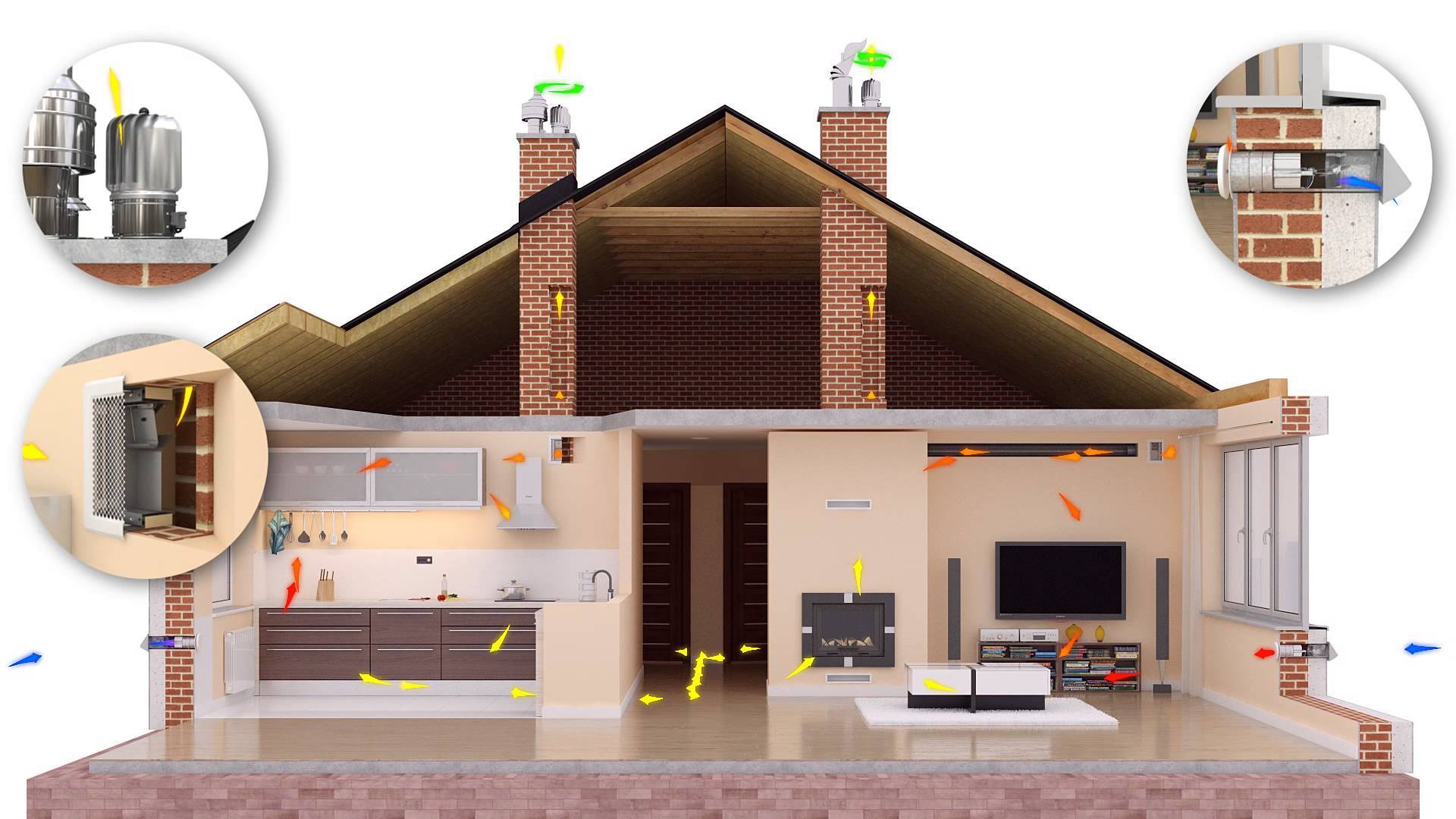

Схема естественной вентиляции частного дома
Устройство системы вентиляции в частном доме возможно при наличии навыков выполнения подобных работ. Людям, у которых недостаточно подобного опыта, можно помогать специалисту в ходе монтажа.
В конце статьи смотрите видеоролик об устройстве и эксплуатации естественной вентиляции дома.
Вентиляции ванной комнаты в частном доме
Принудительная вентиляция в ванной и санузле создается вентилятором, встроенным в систему воздухообмена. Выводя воздух из помещения, он разряжает давление, за счет чего обеспечивается поступление воздуха из других помещений.
Вентиляция ванной и санузла по назначению может быть:
- вытяжной, когда обмен воздуха происходит за счет вывода его через вентшахты;
- приточной, когда искусственно обеспечивается поступление дополнительного воздуха в помещение;
- смешанной, сочетающей в себе предыдущие принципы.
По конструкции может быть:
- бесканальной, через отверстия вентиляционных каналов дома;
- канальной, с устройством отдельных каналов в местах, требующих особой очистки воздуха от пара, пыли, влаги.
Вентиляция ванной и туалета обычно не требует монтажа отдельных конструкций — достаточно смонтировать осевой вентилятор в нише вытяжной шахты. Если вентканал расположен через комнату или две, нужно подвести его в ванную или туалет. Для этого используются венткороба:
- пластиковые прямоугольные или круглые;
- гофрированные жесткие и мягкие.
На видеоролике показан монтаж вентилятора на вентканал в ванной комнате: www.youtube.com/watch?v=AiPqiDY2Oak
Для снижения шума от работы различных агрегатов и устройств вентиляции используют шумоглушители трубчатых или пластинчатых конструкций. Оптимальное место расположения шумоглушителя — между вентилятором и воздуховодом.
Как рассчитывается вентиляция частного дома
Для расчета мы использовали самый распространенный вариант организации вентиляции в коттедже:
- Приточная система выполнена на базе приточной установки с водяным нагревателем (инструкция по эксплуатации), которая комплектуется системой автоматики со всеми необходимыми датчиками и пультом управления с цветным сенсорным дисплеем, воздушным клапаном с электроприводом (привод с возвратной пружиной), воздушным фильтром и смесительным узлом. Смесительный узел подбираются индивидуально под параметры теплоснабжения: чаще всего используется вода 90/70°С, реже 80/60°С (подбор узла возможен для любых типов автономного и централизованного теплоснабжения).
- Вытяжная система может быть естественной (без применения вентиляторов) или механической (с вентиляторами). Вентиляторы, в свою очередь, могут быть накладными (устанавливаются вместо диффузоров во всех обслуживаемых помещениях), канальными (монтируются в запотолочном пространстве по одному для каждой группы помещений) и крышные.
- Если требуется охлаждение воздуха, то используется вентустановка с фреоновым охладителем (дополнительно потребуется компрессорно-конденсаторный блок, ККБ).
- Для увлажнения воздуха применяется канальный увлажнитель испарительного типа с водяным пред- и постнагревателем (комплектуется системой автоматики и смесительным узлом), который управляется от приточной установки.
По введённым параметрам частного дома рассчитывается требуемый воздухообмен (приток и вытяжка) для всех обслуживаемых помещений. Приточный воздух подается во все жилые помещения, тренажерную и постирочную (сушильню для белья). Вытяжка производится из санузлов, подсобных помещений, гардеробных, кухни, постирочной и гаража. Для каждого типа «грязных» помещений необходима отдельная вытяжная система (воздух из помещений разных типов не должен смешиваться, иначе возможно распространения запахов между различными помещениями). Для гаража устанавливается отдельный вытяжной вентилятор, который включается на непродолжительное время (управление производится от концевого выключателя на воротах и освещения с задержкой выключения), поэтому в расчете общей производительности он не учитывается.
Необходимо отметить, что в смете предлагается преимущественно типовое оборудование, которое может быть заменено аналогами с улучшенными характеристиками. Вы можете проконсультироваться у технического менеджера для проработки возникших вопросов (при размещении заказа на оборудование консультация будет бесплатной). Консультация технического менеджера включает:
- Рекомендации по выбору состава и функциональных возможностей системы вентиляции.
- Рекомендации по местам размещения оборудования, воздуховодов, воздухораспределителей на поэтажном плане коттеджа (не забудьте поэтажный план).
- Рекомендации по выбору альтернативного оборудования и материалов с учетом ваших пожеланий.
- Рекомендации по выбору типа управления и дополнительных датчиков VAV-системы.
консультантов
Для проектирования системы вентиляции коттеджа или частного дома вы можете обратиться в Проектный отдел.
Вентиляция кухни в частном доме
Устройство вентиляции кухни в доме включает монтаж вытяжки над газовой или электрической плитой и воздуховодов. Оптимальное расстояние от вытяжки до плиты: для газовых плит 0,75 м, для электрических — 0,65 м. Отверстия для притока и отвода (вытяжка) воздуха устанавливают в противоположных точках помещения кухни.
Схема принудительной вентиляции кухни
Если проектом предусмотрена приточная установка, следует проверить тягу в вентиляционном канале. При отсутствии тяги поступающий свежий воздух будет перемешиваться с использованным.
Видео рассказывает о монтаже вентиляции кухни: www.youtube.com/watch?v=tgM60eNaSJ4
