Вентиляция в бассейне: необходимость и особенность, подбор оборудования

Особенности устройства вентиляции в помещениях бассейнов

Температура воздуха и воды должны отличаться максимум на 2 градуса. Так, для бассейнов, расположенных в частных домах, температура воды установлена на уровне 28°C. Температура воздуха должна быть 29-30°C. Если же наблюдается обратное соотношение температур, то возникает интенсивное испарение. Потому, в системе вентиляции предусматривают подогрев приточного воздуха. Для плавательного бассейна предусмотрена температура воды в пределах 26-31°C, для бассейна в бане с горячей водой 35°C, с холодной 15°C.
Важнейший параметр, определяющий микроклимат бассейна, влажность. Как говорилось выше, повышенная влажность отрицательно влияет на здоровье людей, а также на конструктивные элементы, отделку помещения. Влага, превышающая допустимый порог, приводит к образованию конденсата, который со временем способствует развитию грибков, плесени, ржавчины. Влажность имеет прямую зависимость от температуры воздуха, так ее понижение на 1 градус, увеличивает влажность на 3,5%.
Предельные значения относительной влажности для помещений бассейнов зимой – 45%. Для лета разрешается более высокий показатель – 55%.
Жесткие требования предъявляются к движению воздуха. Вентиляция для бассейна в коттедже должна иметь непрерывный воздухообмен. Ее нельзя отключать ни днем, ни ночью, ни в какое-либо время года, иначе не избежать образования конденсата. Система должна поддерживать скорость воздушных масс около 20 см в секунду.
Наличие хлора в воздухе должно поддерживаться на уровне 0,1 мл на 1 куб. м воздуха.

Кроме того, система вентиляции бассейна должна быть автономной, не зависимой от вентиляции самого дома. А подключение системы к источнику бесперебойного питания, позволит обеспечить ее непрерывную работу, не зависящую от наличия напряжения в сети.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена.

Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
Коридор и прихожая. Свободное перемещение воздуха.
Кладовка. Естественная вытяжная вентиляция.
Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих скорость воздуха в воздуховоде и кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами.

Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

содержать минимальное количество узлов и элементов, которые подвержены поломкам;
регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
наличие резервных решений в случае выхода из строя одного из узлов;
система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Назначение вентиляции в бассейне

Вентиляция в бассейне нужна, чтобы удалять избыточную влажность, препятствовать образованию грибка

Бассейн является объектом, в котором идет постоянное интенсивное испарение с поверхности воды. Оно приводит к повышению влажности, которое может привести к следующим негативным последствиям:

Скопление конденсата на окнах и в других строительных конструкциях. Излишняя влага может им повредить, а также вызывать образование плесени.
Нарушение санитарных норм. Дискомфорт людей, которые отдыхают в бассейне.

Основной задачей вентиляции в бассейне является поддержание оптимальной влажности, температуры и обновление воздуха.

Как вентиляцией удалять влагу? Принцип работы

Летом, когда воздух на улице влажный, мы просто продуваем помещение бассейна увеличенным объемом воздуха. Для этих целей используем раздельные приточную и вытяжную установки.

Зимой, когда воздух на улице холодный и сухой, мы просто нагреваем его в приточной установке и подаем в бассейн. Приточные струи направляем на зеркало воды для максимального поглощения влаги. Приточную и вытяжную установки подвешиваем под потолком гаража или в любого другом технического помещения. Под потолком бассейна разводим сеть воздуховодов по которым уже влажный воздух удаляем на улицу.

Зимой для осушения бассейна требуется в 7 раз меньше воздуха чем летом. Приточная установка зимой работает на минимуме, поэтому никакие рекуператоры не нужны.

Таким образом вентиляционные установки для бассейнов работают в 2 режимах – Лето и Зима.

Лето: Воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагревания. Содержание влаги летом очень большое – 12,8 г/кг. Поэтому, чтобы удалить влажность из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.

Зима: Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн. Но вот что главное – он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. зимой воздух в 32 раза суше чем летом, а значит и объемов такого воздуха нужно значительно меньше.

Например, для осушения воздуха в бассейне с зеркалом воды 25 м2, летом нужно примерно 3000 м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7,5 раз меньше.

Сколько стоит вентиляция в бассейне «под ключ»?

Компанию дают разную стоимость. В таблице ниже я привел оптимальные цены по рынку. Я проектировщик и зарабатываю с проектирования. Выкладываю стоимости не с целью прессинга монтажных компаний, а с целью, чтобы мои Заказчики понимали порядок цен и не падали в обморок.

В отличии от тех же осушителей, стоимость вентиляционного оборудования практически не зависит от размера бассейна. Основной ценник – в разветвленности сети воздуховодов и стоимости монтажных работ.

Площадь зеркала воды
Стоимость	15 м2	21 м2	28 м2	35 м2	40 м2
Оборудование	180 000	220 000	230 000	250 000	280 000
Материалы	110 000	140 000	160 000	190 000	210 000
Работы	70 000	80 000	80 000	110 000	140 000
Итого	370 000	440 000	470 000	550 000	630 000

На рынке более 20 марок вентиляционного оборудования с разной ценовой политикой. В таблице посчитана сама простая и эффективная система вентиляции бассейна на базе оборудования NED и Breezart. Без проекта Вы не сможете быть уверены в правильности решений, а монтажники не смогут собрать систему.

Стоимость проекта от 25 000 до 36 000 рублей.

Cравнение с осушителями: Да, в некоторых случаях осушитель выйдет дешевле вентиляции Например, в бассейнах с зеркалом воды 25 м2 осушитель на 20% дешевле. Но при монтаже осушителя, Вам в любом случае придется монтировать простенькую систему вентиляции для банального проветривания помещения. В итоге комбинированная система вентиляции и осушения выйдет намного дороже полноценной вентиляции рассчитанной на удаление влаги. В бассейнах с зеркалом 35 м2 и более – стоимость осушителя и вентиляции одинакова,но функционал осушителя значительно меньше.

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
отток воздуха может преобладать над притоком в 0,5 раза;
уровень шума от работающих установок не должен превышать 60 децибел;
в бассейне купается, как правило, не больше 2 человек одновременно;
использование бассейна эпизодическое, не длительное;
широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

площадь бассейна;
температура воды и воздуха в помещении;
расчетные показатели влажности;
режим посещения;
количество посетителей;
наличие покрытия воды;
объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
контроль над влажностью и температурой воздуха;
защита оборудования от перепадов в электросети;
оповещение о нарушениях в работе аппаратуры;
интеграция в систему «умный дом».

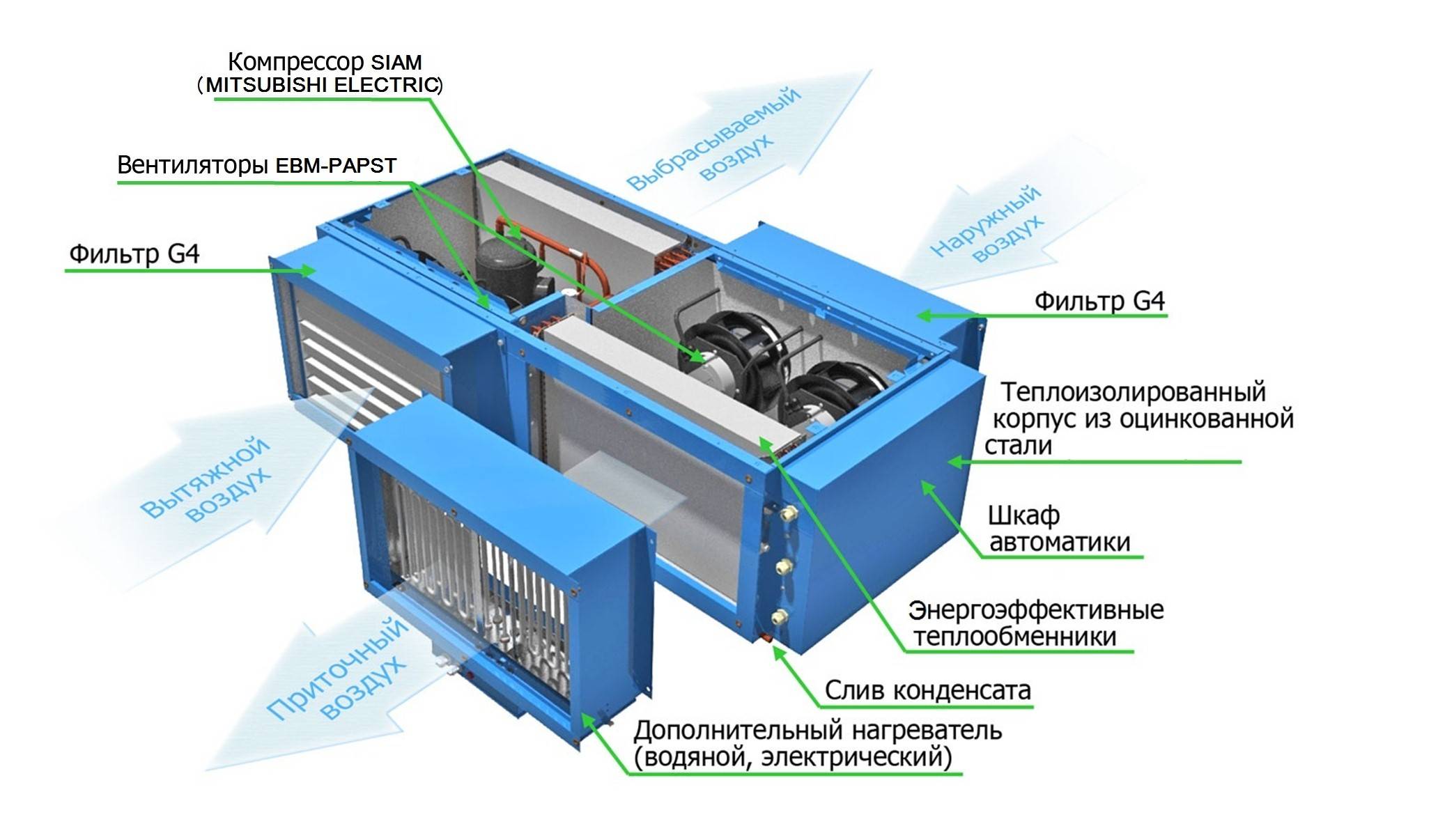

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Правила вентиляции и отопления бассейнов

Правила для вновь построенных или модернизированных бассейнов, сформированные в последние годы:

Нужно обеспечить тщательную вентиляцию всего пространства;
Избегайте формирования плохо вентилируемых углов с возможной конденсацией;
Всегда обеспечивайте подачу сухого воздуха с низким значением относительной влажности на остекление, причем с достаточной скоростью;
Старайтесь сохранить все пространство в отрицательном давлении (мин. 95%), чтобы избежать риска проникновения паров воды в соседние помещения или в структурные элементы здания через неправильную пароизоляцию;
Всегда проектируйте воздуховоды в бассейне из нержавеющего материала; возможно из алюминия или полиуретана;
Обеспечьте идеальную герметичность нержавеющего воздуховода, с уклоном в сторону отвода конденсата, обеспечьте доступ для очистки и отличную теплоизоляцию.

Дизайн воздуховодов за пределами бассейна должен обеспечить герметичность канала (например, полиуретанового), с уклоном в сторону отвода конденсата и термоизоляцией. Не устанавливайте вытяжные решетки в подвесной потолок через разрезы в пароизоляции!

Всасывающую решетку нужно устанавливать в центре, напротив остекления под потолком помещения.

Распределение воздуха для очень маленьких помещений (например, только с одним окном или в подвале) возможно обеспечить лишь одним воздушным каналом.

Всегда изолируйте вентиляцию бассейна от остальной части дома, в т.ч. приточных и вытяжных воздуховодов, чтобы избежать сквозняков.

Из-за непродолжительности использования бассейна в жилом доме (например, 1 — 2 часа в день), ему идеально подходит установка системы тепловой обработки воздуха с подогревом поступающего воздуха, для быстрого достижения требуемой температуры, всего за несколько десятков минут (с теплоизоляцией и пароизоляцией на стенах внутри).

Любая приточно вытяжная вентиляционная установка для бассейна, кроме всего прочего, должна быть устойчива к агрессивному воздействию хлора, т.е. с сердечником рекуперации тепла из нержавеющей стали или пластикового материала, поддона для сбора конденсата из нержавеющей стали или со специальной защитной отделкой.

Установка вентиляции в бассейне

Рекомендуется в качестве основной системы отопления теплый пол, желательно — устанавливаемый с подключением к низкотемпературному источнику тепла (например, солнечная энергия). Возможно, стоит рассмотреть систему напольных конвекторов под окнами, с хорошей антикоррозийной отделкой и специальной защитой, чтобы избежать травм человека.

Специалисты по вентиляции могут помочь любому владельцу бассейна или менеджеру определить правильный размер и тип вентиляции, которая необходима в каждом конкретном случае, они профессионально разъяснят, как оборудуется нормальная вентиляция частного бассейна, приведут пример расчета. И подскажут, какое еще может потребоваться оборудование, обеспечивающее нормальный воздухообмен в бассейне.

Поскольку вентиляция — одна из самых «увесистых» статей расходов при сооружении бассейна, важно изначально учесть, как объект будет расти в ближайшие годы. Кроме того, следует предусмотреть техническое обслуживание и ремонт, их обязательно следует рассматривать при расчете и выборе, какая приточно вытяжная вентиляция бассейнов будет оптимальной в вашем случае

Оптимальная система вентиляции для бассейна

Понятно, что микроклимат будет создавать температура воды внутри открытого резервуара. Поэтому существуют определенные нормы, которые касаются этого параметра. К примеру, в спортивных бассейнах температура воды должна быть 24-28С, в лечебных 36С, в детских 29-32С.

Соответственно и воздух внутри помещения должен соответствовать температуре воды с поправкой в большую сторону на 1-2 градуса. Это в первую очередь комфортная обстановка, второе – такое соотношение температур не дает воде интенсивно испаряться. И еще один показатель – влажность. Она должна располагаться в пределах 40-65%.

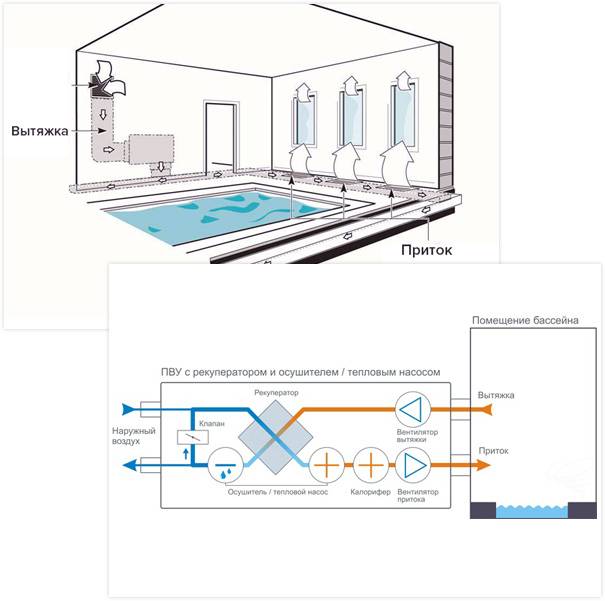

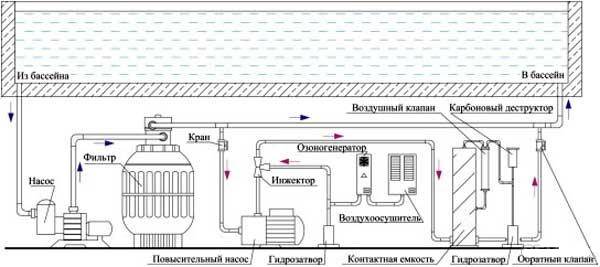

схема вентиляции в бассейне

Чтобы полностью обеспечить эти условия, требуется сооружение приточно-вытяжной системы вентиляции в бассейне. Это когда воздух извне помещения (обычно с улицы) поступает внутрь, а влажные пары вместе с химикатами удаляются из него. То есть, получается, что вентиляция будет состоять из двух частей: приток и вытяжка.

Приточно-вытяжная система

Начнем с того, что система приточно-вытяжной вентиляции для бассейна является принудительной разновидностью. Это когда на двух контурах вентиляционной сети, а это приток и вытяжка, устанавливаются вентиляторы. С их помощью и происходит с одной стороны нагнетание свежего воздуха, с другой вывод отработанного влажного.

Но необходимо отметить, что это самая простая схема, достаточно эффективная, без излишеств и недорогая. По сути, с помощью вентиляторов, их скорости вращения можно контролировать влажность в помещении. И при необходимости, изменяя скоростной режим, варьировать влажностным показателем, что нередко приводит к экономии потребляемого энергоносителя. К примеру, в часы наименьшего посещения можно снизить обороты вращения вентиляторов, тем самым снизить воздухообмен. Или, наоборот, увеличивать скорость при полной загрузке бассейна.

Схема приточно-вытяжной вентиляции

При этом приточная вентиляция и вытяжная могут работать, как отдельные системы, или как единое комплексное оборудование. Кстати, к последним относится приточно-вытяжная установка (ПВУ), в которой заключены сразу два вентилятора, работающие на разные системы.

Осушитель воздуха

Предыдущая схема является без осушения воздуха. То есть, свежие воздушные потоки просто подаются в помещение, а влажные удаляются. Есть второй вариант организации вентиляции – это все та же приточно-вытяжная схема только с дополнением в виде осушителя приточного воздуха. Это специальный прибор, который устанавливается внутри помещения. Он энергозависимый и независимый от вентиляции, то есть, работает в своем собственном режиме, который зависит от влажности. Поэтому в его схему вводятся датчики влажности, располагаемые на стенах помещения на определенном уровне.

Получается так, что сама вентиляция занимается только воздухообменом, а осушением воздуха занимается осушитель. Он же и контролирует влажность внутри объекта. Сточки зрения эффективности и экономии отличный вариант, но использовать его рекомендуют, если площадь зеркала воды не будет меньше 40 м².

Кондиционирование

К кондиционированию бассейнов надо подходить с позиции, что эта система сама может контролировать влажность и температуру воздуха. По сути, кондиционеры выполняют те же функции, что и осушитель, только в более широком диапазоне. Их обычно устанавливают на спортивных объектов, где присутствуют зрители в одеждах. А значит, именно для них и создаются комфортные условия. А это температура в пределах 34-36С. То есть, когда идет разговор о кондиционировании, то надо понимать, что это касается в основном спортивных сооружений.

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательный бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м2 и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

водный температурный режим +26-29°С;
воздушный температурный режим +27-32°С;
значение относительной влажности в летний период 65%;
значение относительной влажности в зимний период 50%;
подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена. Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП «Проектирование бассейнов». Последовательность проектирования вентиляции осуществляется в таком порядке:

Расчет влагопоступления и теплопотерь.
Выбор схемы вентиляции и осушения.
Расчет предполагаемого воздухообмена.

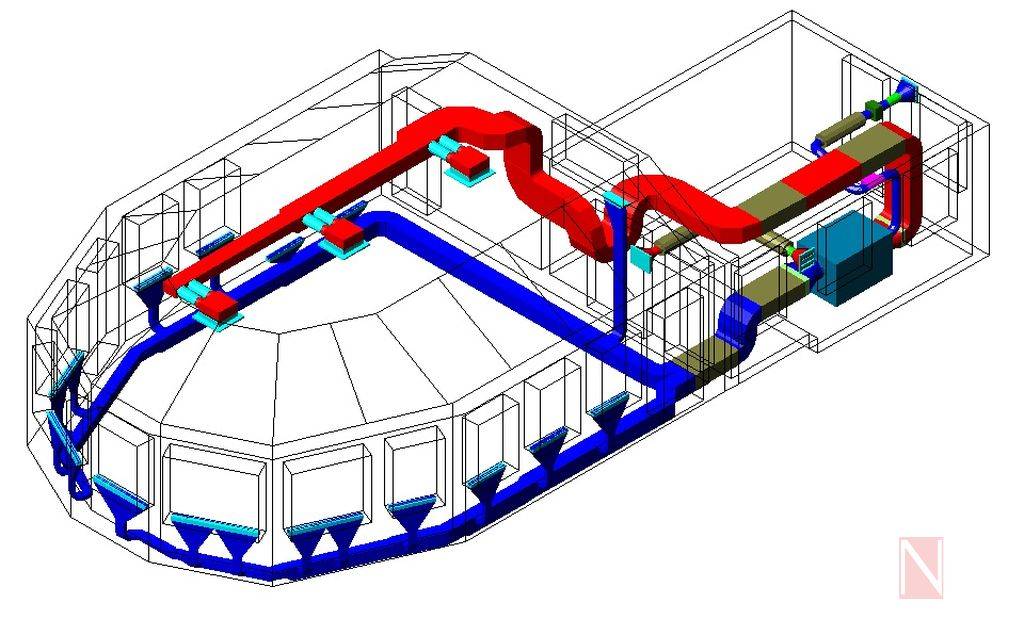

Подбор оборудования и трассировка воздуховодов.
Аэродинамические и гидравлические расчеты.
Оформление чертежей.
Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальный и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат. Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

Создание в частном доме своими руками схемы вентиляции естественного типа

Естественная вентиляция в частном доме заключается в том, что в стенах прокладываются специальные каналы, по которым осуществляется циркуляция воздуха во всех комнатах, а также в зоне камина. За счет разной плотности теплого и холодного воздуха происходит естественное движение воздушных потоков.

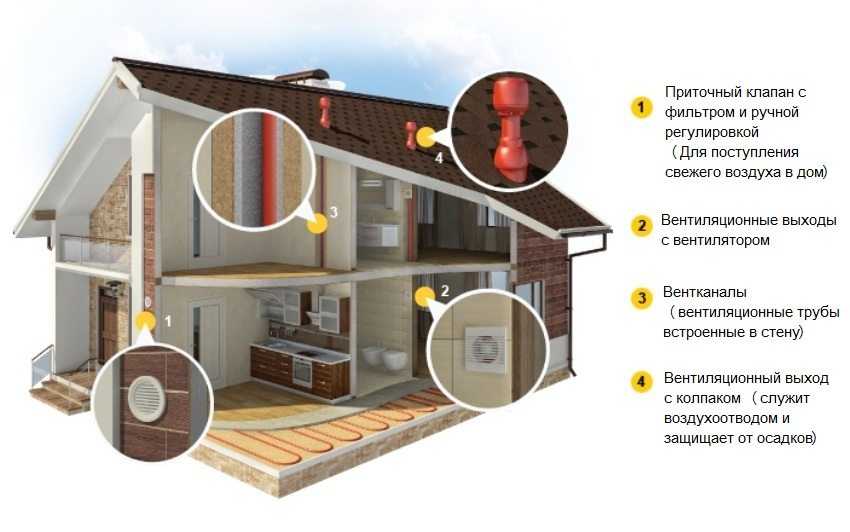

Схема вентиляции в двухэтажном доме.

В схеме естественной вентиляции в частном доме показано расположение вертикальных труб воздуховодов, которые начинаются в вентилируемой комнате и проходят до конька на крыше.

Чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо проложить в стене (обычно несущей) канал сечением 140 мм

Здесь важно, чтобы толщина кладки вытяжного канала составляла полтора кирпича. Если толщина канала будет меньше, то возможен эффект обратной тяги. Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги

От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб

Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги. От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб.

Вентиляция в частном доме своими руками, схема и расчет параметров системы – вполне выполнимый процесс, при условии соблюдения норм и рекомендаций.

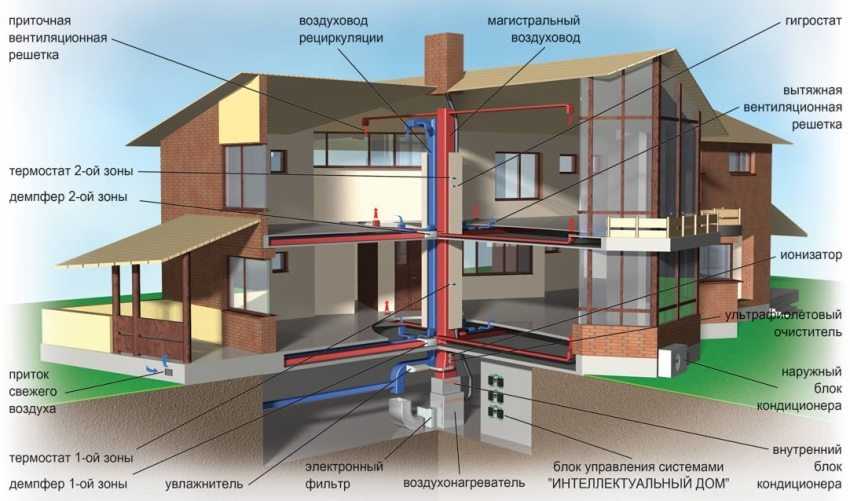

Пример вентиляции принудительного типа в коттедже.
