Вентиляция офиса: санитарные нормы приточно-вытяжной системы, нормы помещений

Как предотвратить нарушения?

Чтобы предотвратить нарушения, нужно придерживаться правил и норм, выполнять соответствующие требования при расчете показателей.

Вентиляционная система делится на естественную и искусственную.

При естественной вентиляции воздухообмен происходит из-за разности температур, а также силы ветра. Данный вид вентиляции зависит от того, из чего сделаны стены помещения. Хорошую вентиляцию обеспечивают стены из бетона и дерева

Они отлично пропускают воздух, поэтому нужно взять во внимание данную деталь.

Искусственная вентиляция осуществляется с помощью дополнительных вентиляционных приборов. И для качественной работы нужно придерживаться норм установки, которые упоминаются выше в статье.

Нормативы вентиляции и воздухообмена в офисах по СанПиН

Нормы вентиляции в помещениях офиса в зависимости от количества человек регулируются СНиПами: СП 118.13330.2012, №41-01-2003, №2.09.04-87. Согласно им, при расчете вентиляции на одного человека потребуется от 30 до 100 кубических метров воздуха в час. Этот показатель зависит от предназначения помещения. Например, в зале для совещаний он равен 30, а в комнате для курения — 100 кубических метров на одного человека.

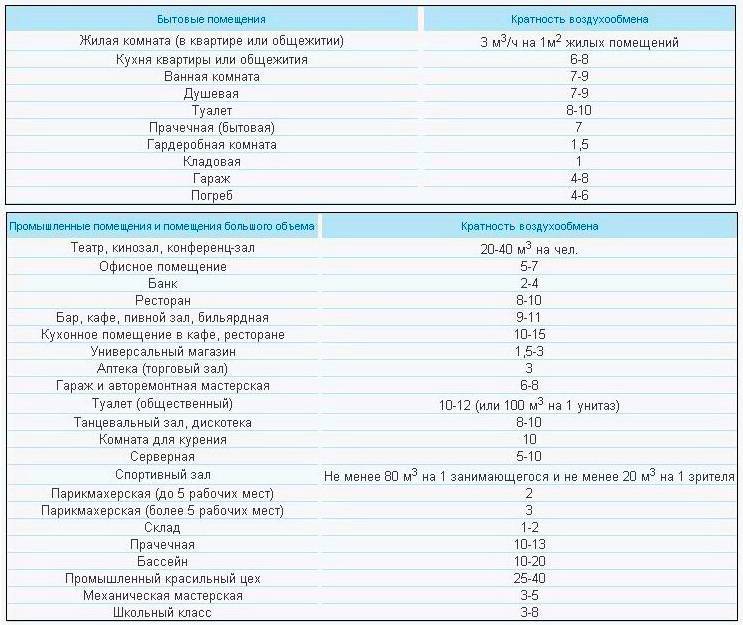

Кратность воздухообмена – это единица измерения, равная количеству раз смены воздуха в помещении. Правильный расчет позволяет избавиться от отработанного воздуха, тем самым создать комфортный микроклимат. Для обычного офисного помещения, в котором есть возможность проветривания, этот показатель равен 40 кубических метров в час на одного работника.

Площадь офиса составляет 50 квадратных метров, а высота потолков в нем – 2 метра. В помещении постоянно работает 4 человека, значит его кратность равна 4. Исходя из этого, кратность воздухообмена равняется площади офиса (100 кубических метров), умноженная на 4. Расход приточного воздуха должен быть не менее 400 кубических метров за 1 час. Этот показатель регламентируется СНиПом 2.08.02-89.

Что учесть на стадии проектирования?

На стадии разработки проекта системы вентиляции подлежат согласованию следующие моменты:

• Особенности архитектуры и конструкции офисного здания/кабинетов.
• Местонахождение  оборудования.
• Вероятное расположение каналов, по которым будет идти ток воздуха.
• Показатель мощности электроустановки.
• Наличие возможности подведения воды, а также вероятные пути отвода конденсата. Обеспечение свободного доступа к системе вентиляции.
• Возможность (при необходимости) внесения изменений в конструкцию.

В проекте системы вентиляции делать поправки на работу системы кондиционирования как еще одного источника обеспечения воздухообмена не стоит.

Это объясняется очень просто – только система вентиляции обеспечивает адекватный воздухообмен.

Удачное сочетание кондиционера с приточной вентиляцией позволяет подавать в помещение свежий, увлажненный и очищенный воздух, параллельно экономя на электроэнергии

Кондиционеры предназначены для улучшения характеристик поступающего воздуха (коррекция температуры, увлажнение, очищение от вредных компонентов), но ни один, даже самый современный кондиционер, не обеспечит приток свежего, обогащенного О2, воздуха.

Другой вопрос – центральные кондиционеры с притоком свежего воздуха, которые могут обеспечить приток воздуха, соответствующего всем требованиям.

Процесс проектирования вентиляционной сети включает проведение расчетов:

1. Обмена воздушных потоков.
2. Схемы коммуникаций.
3. Теплопритоков. Расчет проводится для каждого помещения в отдельности с поправкой на технические и конструктивные особенности строения.
4. Площади сечений путей, по которым происходит обмен воздушных потоков.
5. Потери давления по сети вентиляционных каналов.
6. Необходимой мощности калорифера.

Кроме того, определяется оборудование, необходимое для комплектации и сборки вентиляционной сети. Составляется документация по проекту и согласовываются все детали.

Как нагреть или охладить воздух в помещении при помощи вентиляционной системы?

В холодную погоду помещение очень быстро остывает, поэтому возникает потребность обогревать приточный воздух. Наиболее востребованный метод нагрева это калорифер, встроенный в систему проветривания.

Калорифер, встроенный в систему проветривания, наиболее эффективный способ обогрева приточного воздуха

Вентиляция с рекуперацией позволяет сильно сократить расходы на отоплении. Зарекомендовал себя рекуператор хорошо в приточно-вытяжных видах вентиляции. Приточный воздух обогревается за счет, выводимого углеводорода. При таком нормировании температурного режима, до 80 % тепла передается от выводимых воздушных масс.

Если необходимо обогреть воздух для офисного помещения с большой площадью, используют водяной калорифер. Основным недостатком данного вида вентиляции является сложность монтажа и ремонта, в случае поломки.

Оборудование для качественной вентиляции офисных помещений.

Естественная вентиляция офисным помещениям мало подходит из-за их герметичности. Пластиковые окна, двери из металлопласта и стекла не пропускают достаточно воздуха в помещения и блокируют его циркуляцию.

Поэтому для качественной вентиляции устанавливается специальное климатическое оборудование, которое подбирается согласно требованиям для каждого пространства отдельно.

1. Вытяжная вентиляционная установка.

Ставится для оттока используемого воздуха из комнаты. Может быть местной и общеобменной. Местная вентиляция удаляет воздух только из одного помещения, в котором установлена, А общеобменная системы способна удалить загрязнённый воздух из всех помещений здания. При этом обе установки обеспечивают достаточный приток свежего воздуха взамен удалённого;

2. Оборудование приточного вентилирования.

Создаёт нагнетание свежего воздуха внутрь помещения, за счёт большого его количества происходит выталкивание переработанного воздуха через вентиляционное отверстие.

Плюсы установки оборудования для приточного вентилирования в офис:

• хороший воздухооборот;
• постоянная подача свежего воздуха по всем офисным помещениям;
• мощная очистительная система внешнего воздуха;
• система нагрева уличного воздуха для комфортной температуры;

3. Приточно-вытяжная вентиляция.

Обеспечивает одновременно отвод отработанного воздуха и приток свежего.

Плюсы приточно-вытяжной вентиляции:

• непрерывный отвод загрязненного воздуха и насыщение помещений чистым;
• очистительная система уличного воздуха;
• система подогрева уличного воздуха до комфортной температуры;
• увлажнение уличного воздуха;
• экономное электропотребление.

Но у этого оборудования есть и минусы:

• шум. Лопасти вентилятора работают далеко не бесшумно;
• накапливание конденсата, который нужно переодически сливать;
• в зимнее время, холодный воздух нагревается, а вот летом — не охлаждается, что вынуждает устанавливать дополнительное охлаждающее оборудование;

4. Устройство канального кондиционирования;

Канальные кондиционеры фильтруют воздух и передают его по всем кабинетам здания с помощью системы воздушных шахт.

Плюсы такого оборудования для кондиционирования:

• высокая производительность;
• несколько испарительных блоков;
• надёжность;
• поддержка комфортного температурного режима в нескольких комнатах здания.

Но есть и минусы:

• высокая цена оборудования;
• большие требования к проектированию и установке;
• сложный монтаж;
• высокий уровень шума при неправильной установке;

5. Центральные кондиционеры.

Одна из самых эффективных систем кондиционирования. Способна обеспечить комфортный микроклимат в большом помещении с множеством отдельный комнат и кабинетов.

Подогревает или охлаждает уличный воздух, увлажняет и очищает его. Кроме того, такое оборудование надёжно и долговечно.

Как и большинство техники, центральные кондиционеры имеют свои недостатки:

• высокая стоимость;
• сложность монтажа;
• периодическое обслуживание

Как установить оборудование?

При монтаже вентиляционных систем в офисах, необходимо опираться в первую очередь на требования СНИП по санитарным нормам. Изначально рассчитывают площадь помещения. Затем переходят к составлению проекта. После определения эффективности проектов в обеспечении поддержания микроклимата переходят к выбору материалов и монтажу вентиляторов.

Главная установка монтируется к потолочной части холла, вместе с вытяжным вентилятором и воздухоотводной магистралью. В кабинеты проводят распределительный трубопровод.

Регулировка воздухообмена и поддержание микроклимата осуществляется за счет проникновения свежего воздуха с улицы через отверстия, прикрытые решетками. Внутри приточной системы происходит фильтрация, нагрев или охлаждение по необходимости, а после распределения по магистрали в помещения.

В это же время углекислота из офисов поступает в вытяжку и выходит на улицу. Если перед установкой все было спланировано в соответствии с правилами СанПиН, то помещение после монтажа даже не придется проветривать, используя оконные проемы. Так удастся сохранить тишину внутри офиса и избежать попадания в помещение загрязненного машинами воздуха.

Наиболее распространенные вентиляционные приборы рассмотрим ниже более подробно.

1. Механизированная приточно-вытяжная конструкция – может локализоваться на крыше или в подвале. Система предполагает монтаж шахт, через которые чистый воздух с улицы поступает на отдельный этаж. Когда вентиляционное оборудование установлено на крыше, необходимо дополнительно ее укрепить, а при установке в подвале– отсутствует возможность использовать его еще в каких-либо целях.
2. Мини приточно-вытяжные системы – обеспечивают поддержание микроклимата и циркуляцию воздуха. Их монтируют на каждом этаже. Минусов у этой системы практически нет.
3. Мульти сплит-установка кондиционирования с притоком воздуха может эксплуатироваться в качестве естественной или вытяжной вентиляции. Отток воздушных масс будет осуществляться за счет магистрали, а приток будет организован сплит-системой. Такие системы устанавливают только в помещениях с малой площадью.

Для больших офисных центров или, если здание содержит многочисленные офисы, не оснащенные мощной воздухообменной системой, рекомендована установка мультизонального сплит оборудования.

Санитарные правила и нормы

1. СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» — настоящие санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
2. СанПиН 2.4.1.3049-13 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций» — настоящие санитарно-эпидемиологические правила и нормативы направлены на охрану здоровья детей при осуществлении деятельности по воспитанию, обучению, развитию и оздоровлению, уходу и присмотру в дошкольных организациях.
3. СП 1009-73 «Санитарные правила при сварке, наплавке, и резке металлов» — настоящие правила распространяются на все виды сварки, наплавки и термической резки металлов, применяемые в промышленности и строительстве.

Составление проекта вентиляции офиса

С учетом того, что вентиляция является сложной инженерной системой, предназначенной для обеспечения постоянного притока чистого и свежего воздуха, удаления вредных соединений и создания комфортных условий, необходимость разработки проекта не вызывает сомнений.

Обеспечение адекватного воздухообмена в офисном помещении – серьезная задача, предусматривающая необходимость детального планирования, составления подробнейшей сметы и учета множества нюансов

При этом нужно иметь в виду, что каждая вентиляционная система имеет свои особенности. Поэтому разрабатывается проект исключительно под конкретное помещение с поправкой на все его особенности.

Берется во внимание:

1. Количество персонала, одномоментно находящегося в помещении.
2. Требования по нормативам температуры и/или влажности, чистоты от пыли и другим вредным веществам.
3. Особенности архитектуры – высота комнаты, наличие балок и прочих инженерных коммуникаций.

Нетрудно догадаться, что учесть все перечисленные выше нюансы, не составив предварительный проект, практически невозможно.

Именно поэтому перед началом работы составляется подробнейший проект вентиляционной системы.

Малейшее отклонение от проекта чревато грубым нарушением работы системы вентиляции – именно поэтому есть смысл к работе привлекать только профильных специалистов

Попытки монтажа системы вентиляции без предварительного создания проекта практически всегда оборачивались неблагоприятными последствиями.

Санпин вентиляция офисных помещений

» » Благоустроенное рабочее место – залог высокой производительности труда служащего. Конечно, комфорт – широкое понятие, часто зависящее от направленности работы человека.

Санитарные нормы и правила, предусмотренные для производственных предприятий и офисных помещений, разнятся. Однако и первые, и вторые устанавливаются СанПиН 2.24.54896 под названием «Гигиенические нормы микроклимата на производстве».

С начала 2017 года заработали новые Санитарно-гигиенические требования к производственным помещениям. Их утвердил Главный государственный санитарный врач своим Постановлением №81 21 июня прошлого года.

Обновленные нормы СанПиН выдвигают требования к:

1. Уровню шума и вибрации;
2. Воздействию электро-, магнитных и электромагнитных полей.
3. Микроклимату;

Данные нормы – это гранично-возможные показатели факторов.

Выполнение требований к производственным помещениям способны защитить служащих, находящихся на рабочем месте восемь часов в сутки (сорок часов в неделю) от развития патологий или профзаболеваний, связанных со спецификой исполнения трудовых обязанностей.

Скачать (Sanitarnye-pravila-i-normy-SanPiN-2.2.4.548-96.doc, 121KB) Внедрение новых гигиенических требований к микроклимату производственных помещений отменяют действие ранее утвержденных нормативов. Например СанПиН 2.2.41191-03 относительно воздействия электромагнитных полей.

Самые важные вопросы, регулируемые СанПиНами, это температура и микроклимат на рабочем месте офисных сотрудников.

Поддержание нормальной температуры – немаловажное условие нормального процесса функционирования компании. От температуры в офисе зависит не только показатели здоровья работников, но и производительность их труда, а также нормальное функционирование всего предприятия

Нормы температуры регламентированы СанПин 2.2.4 548 96. Пятый и шестой раздел Правил посвящен оптимизации и граничным показателям температур в зависимости от сезона (теплого или холодного). Офисных

Требования к вентиляции офиса

Вентиляция офисного здания должна соответствовать следующим требованиям:

• обеспечение притока свежего чистого воздуха;
• удаление или фильтрация отработанного воздуха;
• минимальный уровень шума;
• доступность в управлении;
• небольшое энергопотребление;
• малые размеры, возможность гармонично вписать в интерьер.

Нагрузка на офисные климатсистемы по сравнению с бытовыми значительно выше. Требуется качественно удалять излишки тепла и углекислоты, выделяемые техникой и сотрудниками, подавать чистый и отфильтрованный воздух заданной температуры.

Используемые ранее естественные системы вентиляции офисов сегодня не в состоянии обеспечить условия, регламентируемые санитарными нормами. Работу естественной вентиляции невозможно контролировать, эффективность ее зависит от параметров воздуха снаружи. Зимой такой способ грозит охлаждением помещения, а летом сквозняками.

Широко применяемые при возведении офисных зданий современные герметично закрывающиеся окна и двери, сплошное панорамное остекление препятствуют прохождению воздуха снаружи, вызывая его застой и ухудшение самочувствия людей.

Все требования к вентиляции офисных помещений указаны в СанПиН (Санитарные правила и нормы) 2.2.4.

Согласно документу влажность в помещениях должна быть:

• при температуре 25 градусов – 70%;
• при температуре 26 градусов – 65%;
• при температуре 27 градусов – 60%.

Рекомендуемая температура воздуха 22 – 24 градуса при влажности 40 – 60%.

Разработаны следующие нормы вентиляции в офисах с учетом назначения помещения, в кубометрах в час на 1 лицо:

• кабинет руководителя – от 50;
• конференцзал – от 30;
• приемная – в среднем 40;
• зал для переговоров – 40;
• кабинеты сотрудников – 60;
• коридоры и вестибюли – не менее 11;
• туалеты – от 75;
• помещения для курения – от 100.

СанПиН вентиляции офисных помещений регламентирует и скорость движения воздуха 0,1 м\с независимо от времени года.

Как правило, вентиляция небольших офисных помещений реализуется с помощью нескольких приточных установок. Если в жаркое время года приточная вентиляция офиса не в состоянии опустить температуру воздуха ниже 28 градусов, требуется дополнительное кондиционирование.

Отдельные приточные установки нужны в конференц-залах. Дополнительные вытяжные устройства – в туалетах, курительных, коридорах и вестибюлях, копировальных залах. Механическая вытяжка из офисных кабинетов необходима, если площадь каждого более 35 кв. метров.

Если общая площадь не более 100 кв. метров и в нем 1-2 туалета, разрешается естественная приточная вентиляция в офисе через форточки. Приточно-вытяжная вентиляция устанавливается в офисах средних и больших размеров.

Что такое системы вентиляции, обязательно ли они нужны в нежилых помещениях МКД

Система вентиляции здания и его помещений включает каналы, воздухопроводы и специальное оборудование, обеспечивающее надлежащую циркуляцию и обмен внутреннего и наружного воздуха. Более того, современные системы и решения позволяют добиться нужной циркуляции под разные типы помещений и частей здания, учесть показатели наружного и внутреннего воздуха, обеспечить дополнительную защиту от пыли, частиц сгорания газа, иных вредных факторов. В отношении нежилых площадей МКД действуют следующие нормы и правила:

• при переводе помещения из нежилого и жилое недопустимо перекрывать или демонтировать вентиляционные каналы, входящие в единую систему МКД;
• вентиляция нежилых помещений должна соответствовать санитарным нормативам, регламентированным для жилых зданий;
• многие работы по изменению характеристик или переносу вентиляции подпадают под перепланировку или переустройство, т.е. требуют специальных согласований по проекту.

Нужно учитывать и виды деятельности, под которые используется нежилое помещение МКД. В ряде случаев разрешено открывать магазины и заведения общепита, точки по оказанию бытовых услуг населению. Чтобы устранить негативные воздействия на жильцов дома, владелец помещения должен разработать и согласовать надлежащую систему вентиляции.

Нормативные документы

Разработка проекта на новый многоквартирный дом, в том числе на все его системы, осуществляется по нормам ГрК РФ, Постановлением Правительства РФ № 87. Для проектирования новой системы вентиляции в МКД, либо на внесение изменений в существующее оборудование для воздухообмена, нужно учитывать следующие руководящие документы:

• СП 60.13330.2012 ();
• СП 54.13330.2016 ();
• СП 336.1325800.2017 ().

Это три основных свода правил, которым должны соответствовать решения проектировщиков. В частности, по СП 60.13330.2012 нужно выбирать решения, соответствующие нормативам санитарно-гигиенической, экологической и иной безопасности, по допустимым показателям чистоты воздуха, шумозащиты для вентиляционного оборудования. По СП 54.13330.2016 будет проверять работоспособность вентканалов и воздуховодов в рамках единой системы вентиляции дома, соответствие по показателям микроклимата.

Простым языком

Нежилое помещение в МКД можно использовать под размещение офиса, предприятий торговли или оказания услуг, для открытия небольших кафе и ресторанов (со значительными ограничениями). В каждом из этих случаев нежилое помещение должно иметь систему вентиляции:

Ответственность работодателя

Согласно Трудовому Кодексу РФ работодатель должен обеспечить необходимые условия работы трудящихся в течение восьмичасового рабочего графика.

Ответственность устанавливается статьями 192—, 362 ТК РФ и ст. 55 ФЗ от 30.03.1999 года “О санитарно-эпидемиологическом благополучии населения», а наказание регулирует КоАП — ст. 5.27 и ст. 5.27.1.

Работодатель может получить административное наказание в виде штрафа для должностных лиц и ИП — 1-5 тыс. руб., для юр.лиц — 30-80 тыс. руб. за первичное нарушение, при повторах размеры увеличиваются и возможна временная приостановка деятельности компании.

Требования к вентиляционным системам

Нормы вентиляции обязательно должны соблюдаться. Гигиенические требования к микроклимату описаны в СНИП. К вентиляции офисов в различное время года будут отличаться: в летний период температура воздуха должна составлять 19–21 градус, а зимой 23-25. Влажность в помещении в теплое время года не должна превышать 60 %, а в зимний период – 65%. Скорость воздушного потока зимой и летом 0,2–0,3 м/с.

Заданные нормы воздухообмена представлены для помещений 2-3 категории. Нормирование микроклимата может осуществляться естественным путем или принудительной центральной вентиляционной системой.

Обеспечение оптимального микроклимата и поддержание санитарно-гигиенических норм предполагает удержание необходимого температурного режима в жаркий период на уровне 28 градусов или ниже. В противном случае должна быть спланирована вентиляция и кондиционирование.

Требования СНИП базируются на конструкции помещений, их предназначении. Рассчитывают кратность теплообмена по спец-формулам и таблицам. Мощность притока воздуха будет зависеть от наполняемости комнаты людьми и бытовой техникой. Чаще всего используется централизованная вентиляционная система.

В проектировании офисной системы кондиционирования учитывается последующий ремонт вентиляции. Автономная вытяжка оборудуется в санузлах, курилках, в комнатах, с большим скоплением техники. Соответственно СНИП отдельные вытяжные фильтры могут локализоваться в конференц-залах.

Поддержание оптимального микроклимата достигается за счет того, что поток воздуха проходит в каждое отдельное помещение. Часть воздуха подается на коридоры и помещения, оборудованные только вытяжной системой.

Удаление углекислого газа из помещений происходит, за счет вытеснения его воздухом в помещение, оснащенное вытяжкой. По требованиям СНИП, в комнатах с площадью 35 квадратных метров и выше предполагается установка одновременно приточных и вытяжных трубопроводов.

Одновременная установка приточных и вытяжных воздуховодов требуется в офисных помещениях площадью более 35 квадратных метров
