Вентиляция котельной в частном доме, требования и расчет

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

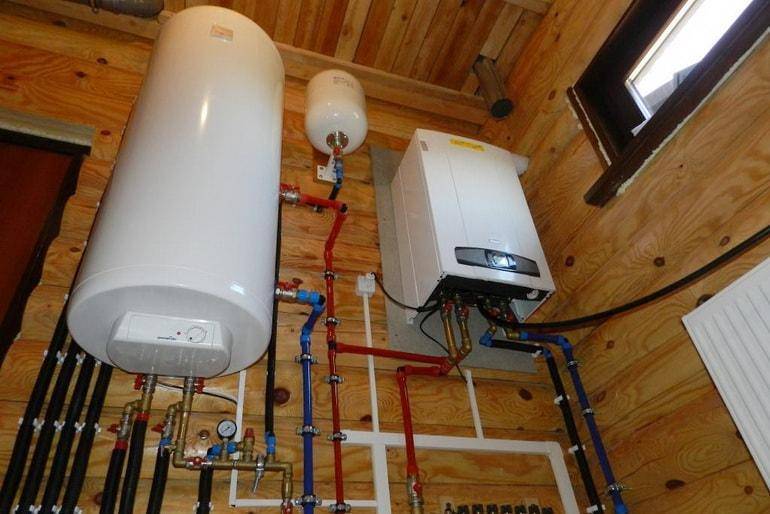

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Какую роль выполняют вентиляционные системы

Если в доме, где природный газ – основа для приготовления еды и обогрева помещений, отсутствует система вентиляции, то это создает повышенный риск для здоровья жильцов, что негативно сказывается на самочувствии и организме.
Подобное вредоносное влияние вызвано попаданием в воздух комнаты гари и парообразований.

Если продукты горения не выводятся из помещения, то накапливается влага, что становится причиной образования плесени на потолке и стенах. Повышенную опасность влага и образовавшиеся продукты горения вызывают для здоровья пожилых людей, что имеют заболевания легких. В комнате с газовым котлом требуется установка вытяжной вентиляции, которая будет отвечать установленным санитарно-гигиеническим стандартам.

Чтобы определить показатель санитарно-гигиенической нормы, учитывают три основных критерия:

  • общая площадь дома;
  • сферу и вид активности людей;
  • количество жильцов.

В помещениях старой постройки пропорция объема тепла, что требуется для функционирования вентиляции, к общему показателю затрат для обогрева, составляет приблизительно 15%. Для построенных домов недавно данный показатель значительно возрастает.

Требования к помещению, где располагается газовый котёл

Котлы малой мощности (до 30 кВт) могут быть размещены на кухне в том случае, если она соответствует ряду требований:

  • площадь кухни составляет не менее 15 м2;
  • потолок располагается на высоте 2,2 м и выше;
  • достаточное остекление (совокупная площадь окон) — не менее 3 см2 на м3 кухни;
  • окна снабжены фрамугами и форточками;
  • между газовым устройством и стеной есть расстояние 10 см;
  • стены отделаны огнестойким материалом;
  • обеспечен приток воздуха через щели, например, внизу двери.

Чтобы мощные приборы (от 30 кВт) служили долго и были при этом безопасными, специалисты настоятельно рекомендуют оборудовать отдельное помещение – котельную. Конечно, не любая комната в доме подойдёт для таких целей. Её объём должен составлять не менее 13,5 м3 для устройств мощностью 30-60 кВт и не менее 15 м3 для 60 кВт.

Принцип работы

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

  • Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
  • Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
  • Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

  • приточная;
  • вытяжная;
  • приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

  • естественная;
  • механическая;
  • комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

  • канальные: с разветвленной сетью воздухоотводов;
  • бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

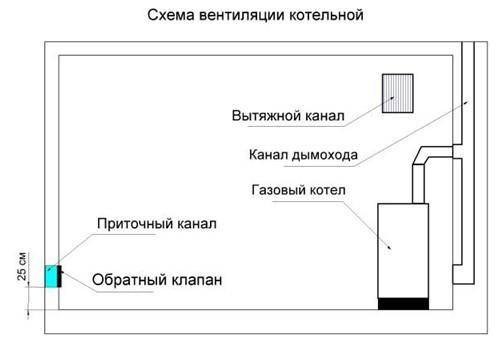

Естественная вентиляция котельных

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

  1. На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
  2. Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
  3. Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

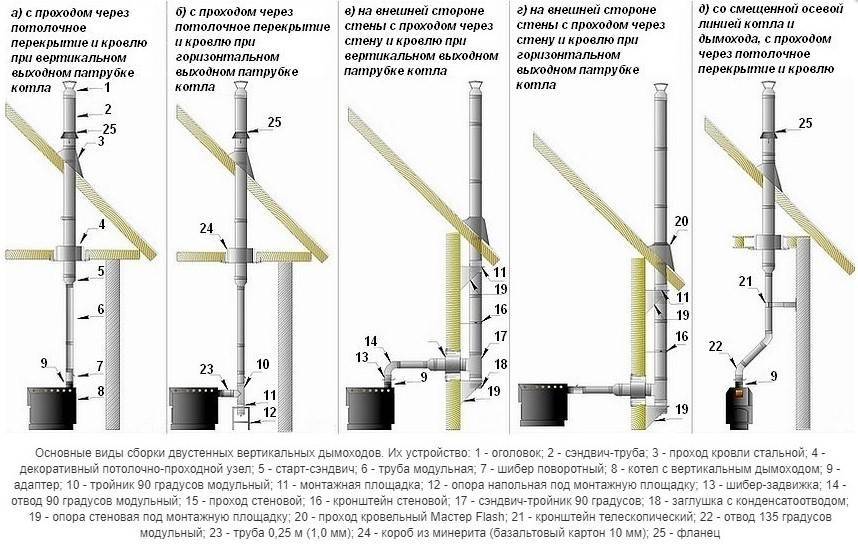

  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
  • Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
  • В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
  • Вывод дымохода возможен через кровлю или в стену.
  • Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
  • Материал дымохода и его соединения должны быть газонепроницаемыми.
  • Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
  • При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:. Установлены следующие нормы:

Установлены следующие нормы:

  • газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
  • котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
  • для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

  1. Площадь больше 15 м².
  2. Высота стен не менее 2,2 м.
  3. Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

  1. Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
  2. При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
  3. Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
  4. При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

  • фундамент пристройки выполняется отдельно от основного здания;
  • конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
  • строительный раствор замешивается на песке;
  • фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
  • основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

  • вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
  • расстояние между полом и потолком не менее 2,5 метра;
  • объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
  • обязательно проводится вода, а в полу устраивается слив;
  • все электрические розетки, имеющиеся в помещении, заземляются;
  • естественное освещение;
  • при размещении котельной установки обеспечивается свободный подход к агрегату.

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

  • трубопроводы для газа применяются только металлические;
  • заземление прибора выполняется с помощью отдельного заземляющего контура;
  • без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.
