Оптимальные системы дополнительной вентиляции
Если проблема с чисткой вентшахт и каналов не решается, тогда придется все взять в свои руки и решать проблему самостоятельно. Выход один – наладить дополнительную вентиляцию. Каковы решения этой задачи. Вариантов, в принципе, немного:
- кухонная вытяжка;
- вытяжной вентилятор и приточные клапана.
Кухонная вытяжка
Производители кухонных вытяжек предлагают две варианта, которые отличаются друг от друга значительно.
- Рециркуляционные.
- Проточные.
Первые очищают загрязненный воздух и подают его обратно в помещение. Для вентиляции этот вариант не подходит. Вторые – это приборы, соединенные с вентиляционной шахтой или с улицей воздуховодом. То есть, вытяжка воздуха производится за пределы квартиры. В этом плане лучший вариант – с выбросом на улицу.
Насколько эффективен данный вариант? Все будет зависеть от того, как часто вытяжка будет включаться. А так как ее эксплуатируют в основном в процессе приготовления пищи, то это несколько часов в день, что явно мало для вентиляции всего квартирного пространства. Как дополнение к воздухообмену кухни, этот прибор может использоваться, но заменять собой всю вентиляционную систему он не сможет.
Вытяжная модель в соответствии с общим интерьером
Вытяжной вентилятор и приточный клапан
Это оптимальный вариант для создания принудительной вентиляции в квартире, которую организуют своими руками. Как уже было сказано выше, приток и вытяжка не существуют друг без друга. Поэтому когда монтируется вытяжной вентилятор, надо сразу продумать способ притока воздуха. Здесь два варианта:
- Оконный воздушный клапан.
- Стеновой.
Первый устанавливается в систему пластиковой оконной конструкции. Это может быть щелевой вид или в виде ручки, с помощью которой открываются створки окна. Первые используются давно, а вот вторые модели появились недавно и уже завоевали неплохую популярность. Самое главное, что сколько створок, столько можно установить и ручек. При этом клапаны данного типа являются регулируемыми. Специальными планками можно перекрывать отверстия или уменьшать их количество, тем самым регулируя поступление свежего воздуха с улицы.
Что касается щелевых моделей, то устанавливают их или на профиль рамы окна, или на стыке рамы и створки. Удобен этот вариант тем, что регулировка может производиться вручную или с помощью специального механизма, работающего от дистанционного пульта управления.
Вторые модели воздушных клапанов монтируются в стену дома. Для этого под них делаются сквозные отверстия
Здесь важно понимать тот факт, что зимой холодный воздух, поступающий в больших количествах, снижает температуру внутри комнат, что допустить никак нельзя. Поэтому приточные клапаны устанавливаются под подоконниками поверх радиаторов отопления
То есть, поступая в комнату, воздух тут же нагревается.
Приточный клапан для окна
Вытяжные вентиляторы
Что касается вентиляторов, то их часто устанавливают в ванной, туалете и на кухне. Может случиться так, что установленный в вентшахту вентиляторный прибор сможет обеспечить вытяжку даже в забитом канале. Если и это не помогло, то надо будет монтировать его в стену с отводом загрязненного воздуха напрямую на улицу.
Производители сегодня предлагают две модели вытяжных вентиляторов, которые используются в квартирах часто:
- осевые настенные;
- осевые канальные.
Отличаются они друг от друга тем, что первые крепятся к стене, вторые вставляются в сквозное отверстие, сделанное в стене. Оба варианта сегодня применяются активно, оба установить своими руками не проблема. Самое сложное в этом деле – просверлить отверстие в стене, для чего надо иметь в наличии перфоратор и алмазную коронку, которой сверлится бетонная стена панельного дома.
Вентилятор вытяжной
Если устанавливается настенная модель, то в стену обязательно вставляется пластиковая труба, которая формирует канал для отводящего воздуха. Последний с внешней стороны обязательно закрывают решеткой. Канальный вентилятор просто вставляется в отверстие, где крепится лишь монтажной пеной, которой заполняют зазор между стеной и прибором.
Конечно, решение проблемы вентиляции в панельном доме с помощью дополнительных приборов, дает возможность восстановить требуемый воздухообмен в квартире. Иногда проблема решается даже установкой двух клапанов: приточного и вытяжного, как элементов естественной вентиляции. Главное – точно рассчитать их площадь сечения.
Обязательные условия проживания
Санитарные нормативы температурного режима прописаны в «Санитарных правилах и нормах». Отклонения от требований СанПиН создают некомфортный микроклимат в помещении. В СанПиН определены параметры микроклимата, их нормативы.
Микроклимат состоит из температуры в помещении, которая является совокупным показателем, и состоит из:
- температуры воздуха;
- поверхностей;
- относительной влажности воздуха;
- скорости движения воздуха;
- интенсивности теплового облучения;
- уровня воздухообмена.
Температура воздуха в производственных, учебных и офисных и жилых помещениях, устанавливается с учетом периода года. По нормативам, установлены два сезона:
- холодный, когда на улице ниже +10°С;
- теплый, при температуре на улице выше +10°С.
При расчете требований по санитарным нормам, учитываются человеческие затраты энергии в помещении. Температура сверх установленных расчетов, имеет такое же негативное влияние на организм человека, как и пониженная:
- ухудшается общее состояние организма;
- возникают простудные, инфекционные заболевания, проблемы с сердцем;
- снижается продуктивность работы;
- атмосфера в помещении может быть не допустимой для нахождения в нем человека.
Читать дальше: Количество товара участвующего в акции ограничено
При высоких энергозатратах работы, жаркий микроклимат в помещении является опасным для жизни человека.
Проектирование электрощитовой
Оборудуя свой дом или какой-либо промышленный объект альтернативными источниками энергии, многие потребители сталкиваются с необходимостью проектирования электрощитовой в отдельном помещении. При этом, если отсутствует возможность оснащения электрощитовой в подходящей комнате, многие вынуждены использовать малопригодные для этих целей подвальные помещения, находящиеся ниже нулевой отметки.
Вне зависимости от предназначения электроустановки, проект электрощитовой должен в полной мере соответствовать требованиям ПУЭ и СНиП
В этой статье постараемся акцентировать внимание на нюансах проектирования электрощитовой в различных помещениях
Вентиляция снип частный дом
Преимущественно в собственном доме хозяева предусматривают сложный набор помещений, требующих особого подхода. Поэтому наиболее полезными оказываются рекомендованные справочные документы. Они освещают не только принципы создания микроклимата, но и содержат кратности объемов воздухообменов для большинства помещений.
Вентиляция частного дома может быть простой и сложной. Нередко с применением энергоэффективных решений, таких как теплоутилизаторы. Или комплексное объединение с системами отопления
Особое внимание уделяется соответствие по шуму
Нужно помнить, что законодательные базы могут претерпевать корректировку. Поэтому перед работой над системами воздухоснабжения любых объектов целесообразно сверить действительность документов в справочно-правовой системе.
Область применения. Определения
7.1.1. Настоящая глава Правил распространяется на электроустановки: жилых зданий, перечисленных в СНиП 2.08.01-89 “Жилые здания”; общественных зданий, перечисленных в СНиП 2.08.02-89 “Общественные здания и сооружения” (за исключением зданий и помещений, перечисленных в гл. 7.2): административных и бытовых зданий, перечисленных в СНиП 2.09.04-87 “Административные и бытовые здания”; к электроустановкам уникальных и других специальных зданий, не вошедших в вышеуказанный список, могут предъявляться дополнительные требования.
Далее по тексту, если нет уточнения, под словом “здания” понимаются все типы зданий, на которые распространяется данная глава.
Требования настоящей главы не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, организациях и учреждениях науки и научного обслуживания, на системы диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятии (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики-химчистки и т.п.).
7.1.2. Электроустановки зданий, кроме требований настоящей главы, должны удовлетворять требованиям глав разд. 1-6 ПУЭ в той мере, в какой они не изменены настоящей главой.
7.1.3. Вводное устройство (ВУ) – совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.
Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).
7.1.4. Главный распределительный щит (ГРЩ) – распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
7.1.5. Распределительный пункт (РП) – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп (электродвигателей, групповых щитков).
7.1.6. Групповой щиток – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.
7.1.7. Квартирный щиток – групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.
7.1.8. Этажный распределительный щиток – щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.
7.1.9. Электрощитовое помещение – помещение. доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.
7.1.10. Питающая сеть – сеть от распределительного устройства подстанции или ответвления от воздушных линий электропередачи до ВУ, ВРУ, ГРЩ.
7.1.11. Распределительная сеть – сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.
7.1.12. Групповая сеть – сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
Состав проекта вентиляции
Рассмотрим подробнее состав листов которые обязательно входят в проект:
Общие данные по чертежам
Включает краткое описание систем, чтобы любой монтажник и строитель мог быстро сориентироваться в проекте. В общие данные входит сводная таблица характеристик систем вентиляции с параметрами всего вентиляционного оборудования и нагрузками на систему электроснабжения и теплоснабжения здания.
Планы систем вентиляции
Ключевые листы проектной документации. По ним выполняются монтажные работы, согласование инженерных систем и последующее сервисное обслуживание. На планах показывают трассировки воздуховодов, их размеры, расходы воздуха на каждом участке, марки решеток и вентиляционного оборудования.
Схемы систем вентиляции
На схемах показывается размещение воздуховодов по вертикали и возможные опуски в местах пересечений. В нашей команде схемы строятся в 3D программе MagiCAD. Программа автоматически просчитывает расходы воздуха и балансирует ветки.
План и схемы систем теплоснабжения
В комплект проекта вентиляции обязательно входит раздел теплоснабжения приточных установок. Приточный воздух зимой должен подогреваться. Для этого чаще всего используется водяной нагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходить через секцию водяного нагрева, которая подключается к системе теплоснабжения. Трубы теплоснабжения и всю обвязку нагревателей должен просчитать инженер-проектировщик. Система теплоснабжения должна быть сбалансирована с другими потребителями.
Стандартные элементы любого проекта. Воздуховоды разного размера и конфигурации крепятся по-разному. Крепежные элементы дополнительно заказываются монтажной организацией и должны строго соответствовать указанным в проекте требованиям.
- Спецификация оборудования и материалов
Спецификация — это точное количество материалов и оборудования, которые понадобятся для прокладки систем. В современном проектировании это стало намного проще. Программа MagiCAD автоматически просчитывает длины воздуховодов по чертежу. Проектировщику остается проверить расчет и самостоятельно дополнить недостающие элементы.
Без проекта невозможно правильно выбрать размеры воздуховодов, решеток, точно закупить необходимое количество материалов. Без проекта будет сложно сбалансировать систему.
В ходе проектных работ выполняются следующие расчеты:

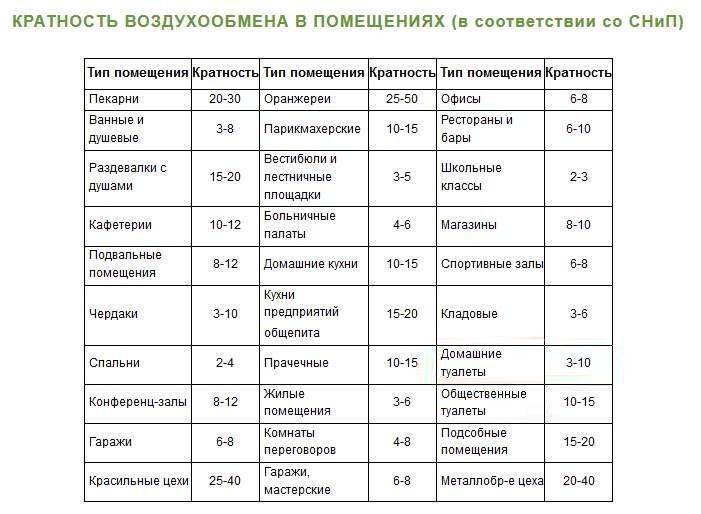

- расчет воздухообменов. Расход воздуха в каждом помещении рассчитываем по нормам кратности или дополнительным расчетам на удаления избытков тепла или влаги.
- аэродинамический расчет. В ходе расчета мы решаем 2 задачи. Во-первых, узнаем полное давление, которое должен обеспечить вентилятор, чтобы гарантировано подавать воздух во все помещения. Во-вторых, мы балансируем ветки системы вентиляции между собой. Одна ветка вентиляции длиннее, а другая короче. Воздух всегда идет по кратчайшему пути, и нам необходимо сбалансировать систему так, чтобы воздух по всем веткам системы подавался равномерно.
- дополнительные расчеты на удаление избытков тепла и влаги. В некоторых помещения главной задачей является не подача воздуха на дыхание человека, а удаление избытков теплоты (например, на кухне) или влаги (например, в бассейнах). Есть много помещений, гдевоздухообмен не считается по нормам, а выполняется свой отдельный расчет.

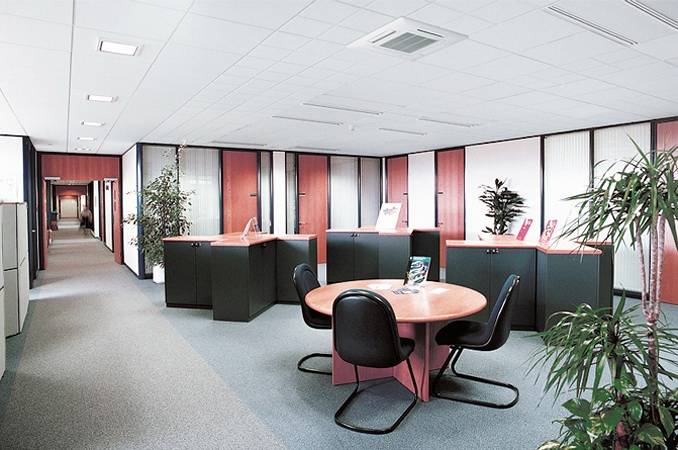

Варианты вентиляции в офисе
Естественная вентиляция
Свежий воздух поступает и удаляется из помещения при открытии окон и дверей. Установка вытяжных вентиляторов способствует удалению отработанного воздуха из санузлов и кухонь. Данный вариант не требует затрат на монтаж, но множество недостатков: уличный шум, запахи и пыль, а в холодное время года открытие окон может привести к простуде и дополнительным расходам на отопление помещения. С помощью естественной вентиляции невозможно поддерживать в офисе необходимую температуру и влажность.
Система приточно-вытяжной вентиляции
В системах приточно-вытяжной вентиляции поступление и отвод воздуха в офисе производится за счет специальных установок. Воздух предварительно подготавливается, подается и удаляется из помещений по сети воздуховодов.
В состав установки входит фильтр для очитки воздуха от пыли и избытка влаги, калорифер для подогрева воздуха в холодное время и вентилятор. Перед подачей воздух может быть охлажден, увлажнен или осушен.
Приточно-вытяжная система требует выделения свободного места под потолком или в подсобном помещении, а также сложных монтажных работ. Поэтому оптимальным вариантом является планирование установки системы на стадии проектирования ремонтных или отделочных работ.
Для начала надо определиться с проектными решениями. Именно в проекте будет рассчитан оптимальный воздухообмен, с учетом особенностей офиса и количества работающих сотрудников. Вы поймете, какие расходы энергии будут при эксплуатации данной системы, где будет размещаться оборудование и конечную стоимость исполнения проекта.
Преимущества системы вентиляции офиса с механическим побуждением:
- Комфортный свежий воздух в любое время года и при любых погодных условиях на улице.
- Низкий уровень шума с улицы. Это особенно актуально, если офис находится рядом со стройкой, оживленной трассой или многолюдной улицей.
- Возможность предварительной подготовки воздуха – вы получаете чистый воздух необходимой температуры.
Учет электроэнергии
7.1.59. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный счетчик (при трехфазном вводе) на каждую квартиру.
7.1.60. Расчетные счетчики в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.п.).
7.1.61. В общественных зданиях расчетные счетчики электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные счетчики должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.
ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные счетчики для расчета с основным абонентом.
7.1.62. Расчетные счетчики для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.
7.1.63. Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).
При установке квартирных щитков в прихожих квартир счетчики, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.
7.1.64. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику.
Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.
7.1.65. После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
7.1.66. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний счетчиков.
Выводы и полезное видео по теме
С правилами проектирования установок и систем для нормативного воздухообмена ознакомит следующий ролик:
Нормативы вентиляции разработаны не только для облегчения работы проектировщикам. Знать их полезно заказчикам строительства и собственникам жилья, не обеспеченного достаточной поставкой свежего воздуха. Если хозяева самостоятельно выявят нарушения в проекте, то смогут добиться исправления ошибок или хотя бы получить компенсацию.
Хотите рассказать о том, как работает система вентиляции в вашем собственном доме/квартире/даче? Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме. В ней же вы можете поделиться полезной информацией по теме, задать вопрос и разместить фото.
