Устройство вентиляции в частном доме: трубы, дымоход, конденсат

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Рекомендуем несколько полезных статей:

• Как сделать вентиляцию в бане своими руками;
• Создание грамотной вентиляции в подвале частного дома;
• Вентиляция в гараже своими руками.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

• Защитные гильзы для перекрытий.
• Крепление – саморезы, монтажные хомуты.
• Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

1. Очистить проемы от пыли и грязи.
2. Установить проходные гильзы.
3. Выполнить монтаж труб.
4. Закрепить вертикальную часть, проверить надежность крепления.
5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Как часто необходимо менять воздушные фильтры для вентиляции?

Срок службы фильтров индивидуален, как правило зависит от месторасположения объекта, времени года и многих других факторов.

Рекомендуемое конечное сопротивление:

• для фильтров грубой очистки составляет 260 Па,
• для фильтров тонкой очистки 460 Па,
• для фильтров абсолютной очистки — 610 Па.

Однако наиболее правильный и рациональный подход к замене фильтров являются плановая замена фильтров.Таким образом вы исключаете возможность продавливания пыли через фильтрующий материал.

В Москве мы рекомендуем менять фильтры по следующему графику:

• панельные и кассетные фильтры грубой очистки — 4-5 раз в год;
• карманные фильтры 4-5 раз в год;
• компактные фильтры 2-3 раза в год.

Почему котлы с закрытой камерой сгорания можно устанавливать в помещениях без окон?

В вашей статье http://strmnt.com/montazh-i-ustanovka-gazovyx-kotlov-trebovaniya-i-pravila.html есть фраза «Существуют исключения: если котел отопления с замкнутой камерой сгорания, то объем котельной не нормируется, и наличие окна с выходом наружу не обязательно». Подскажите, пожалуйста, СНиП и ГОСТ, в котором можно найти данную информацию. Если можно, конкретный пункт. Спасибо.

В современных системах отопления, использующих в качестве топлива газ, как известно, используются два типа котлов: с открытой или закрытой камерами сгорания. Причем, к помещениям для монтажа котлов с замкнутой камерой сгорания предъявляются менее жесткие требования, чем к оборудованию первого типа.

Экологичность котлов с замкнутой камерой сгорания

В котлах с открытой камерой сгорания для обеспечения процесса горения используется воздух помещения, в котором оборудование установлено, а продукты сгорания выводятся естественным образом через общий для здания дымоход. Котлы этого типа устанавливаются в отдельном помещении с окном и вытяжным вентиляционным каналом, что позволяет обеспечить приток свежего воздуха и эффективно выводить отработанные токсичные газы.

Котел с закрытой камерой сгорания – это герметичный агрегат, в который необходимый для сгорания газа воздух поступает прямо с улицы по собственному воздуховоду. Продукты сгорания также выводятся по индивидуальному дымоходу, не попадая ни в общедомовой дымоход и не соприкасаясь с воздухом помещения.

Благодаря высоким экологическим показателям не только допускается установка оборудования этого типа в как в котельных, так и в любых других помещениях, даже жилых и без окон, но оно также рекомендовано как базовое при создании индивидуальных отопительных систем даже в многоквартирных домах.

Другие методы устранения конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м.), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

Люди, стремясь сделать свое жилье более уютным и менее энергозатратным, начали применять новые технологии повсеместно (начиная из гидроизоляции потолков и заканчивая установкой металлопластиковых окон), даже не задумываясь о проблемах с вентиляцией, к которым это может привести. Самая распространенная из них – конденсат в системе вентиляции.

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости. Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Сэндвич-трубы

Это крайне специализированная разновидность, которая применяется при монтаже дымоходов и имеет в своём составе изоляцию. Такое изделие является двумя трубами, расположенными послойно. Промежуток между ними заполнен термостойким изоляционным материалом.

Чтобы упростить установку вентиляционного канала с теплоизоляцией, можно применить сендвич-трубу

Сэндвич-трубы производят из нержавеющей стали, которая имеет увеличенные показатели прочности и термоустойчивости. Их делают на сварных соединениях, а между собой детали могут собираться при помощи замков. Возможен вариант, в котором труба производится из других материалов (например, из оцинкованной стали). Но такие модели менее надёжны.

«Сендвичи» целесообразно применять при монтаже наружной вентиляционной системы, которая согласно техническому регламенту должна быть оснащена изоляцией. Объединение этих деталей происходит раструбным методом. Цена на такие трубы достаточно высока, однако она полностью оправдана их качеством и функциональностью.

Правила утепления вентиляции в частном доме

В каком месте проводить утепление вентиляционного канала? Нужно ли обматывать трубы по всей длине? Этот первые вопросы, на которые надо знать ответ, если хотите решить проблему с конденсатом.

Труба нуждается в изоляции в том месте, где наблюдается температурная разность. При изменении температуры воздух с улицы в трубах становится жидкостью. Это происходит в зоне, которую называют «точка росы». Этот участок требует изоляции. На первом этапе нужно найти точку, а потом выбрать материалы и приступать к работам.

Утеплять вентиляцию в частном доме нужно с потолка, заканчивать чердаком и выходом на крышу.

Приточная вентиляция отличается от вытяжной принципом действия. Утеплять приточную систему нужно особенным образом: в больших помещениях изолируют клапаны. Специфика работ по утеплению приточных систем зависит от длины канала и способа его установки.

Оборудование для искусственной вентиляции котельной

Бывают случаи, когда природную вентиляцию в помещении с газовым котлом устроить невозможно. В таких случаях на помощь приходит система принудительного механического воздухообмена. Для вытягивания загрязненного воздуха и подачи в комнату чистого служат вентиляторы. Чаще всего для бытовых нужд используют агрегаты, встраиваемые в вентиляционный канал. Их называют канальными. Дольше всего прослужат модели закрытые в корпусах из меди и алюминия. Эти материалы стойки к высокой температуре.

Для экономии часто устанавливают оборудование, предназначенное только для удаления или притока воздуха. Но для обеспечения большей безопасности лучше установить полную систему механической циркуляции.

Самый главный плюс механической системы вентиляции в котельном помещении – возможность автоматического контроля. Когда котел включается в работу, датчики запускают вентиляторы. После выключения котла, вентиляторы еще какое-то время циркулируют воздух, а потом автоматически выключаются.
Установку вентиляционного оборудования часто производят самостоятельно, но лучше воспользоваться помощью строителей, ведь устройства достаточно тяжелые.

Свой дом нуждается в качественном автономном отоплении. Правильное обустройство вентиляции обеспечит высокую производительность, безопасность и долгую службу отопительных котлов.

Общие правила эксплуатации дымоходов

Монтируя дымоотвод, важно обеспечить:

• отведение конденсата с помощью емкости для сбора конденсата;
• максимальную герметичность системы;
• изоляцию системы;
• хорошую тягу;
• вертикальную форму дымохода;

Схема размещения дымохода на крыше

Монтаж и обслуживание дымохода – жизненно важный процесс, который не терпит халатности. Время от времени необходима профессиональная регулярная прочистка и ревизия дымохода. Ведь визит специалиста поможет не только решить насущные проблемы, но и выявит недостатки в перспективе.

Конденсат также является причиной «прогорания» металлических труб. Правда, трубы при этом не прогорают, а разрушаются вследствие коррозии. Дело в том, что в топливе присутствует сера. При его горении образуется сернистый ангидрид, который, смешиваясь с водой, образует серную кислоту. Разрушение труб происходит при этом не в нижней, самой горячей части, а в самом верху, где температура ниже. В металлических трубах практически всегда образуется конденсат. Поэтому для их изготовления необходимо использовать специальные устойчивые сорта стали. Наиболее распространенная марка стали, используемая для изготовления печных и каминных труб 304 нержавеющая. Она жаростойкая и устойчива к слабым кислотам. Но ее не следует использовать для котлов, где в качестве топлива используется уголь и газ. В этом случае применяется нержавеющая сталь марки 316. Это кислотоустойчивая сталь. И наиболее устойчива как к нагреву, так и к коррозии нержавеющая сталь марки 321.

В чем же причина образования конденсата? Вода испаряется и, соответственно конденсируется, при температуре 100 градусов Цельсия. Поэтому температура на выходе из трубы должна быть не менее 100 градусов. Лучше 120. На уровне верхнего шибера температура не должна опускаться ниже 200 градусов Цельсия.

Для определения температуры в шель верхнего шибера вставляется лучина. Через 30-40 минут лучину вынимаем и счищаем копоть. Если цвет лучины не изменился, то температура газов менее 150 градусов Цельсия. При температуре до 200 градусов лучина становится желтой. Если лучина коричневая, то температура до 250 градусов. При более высокой температуре лучина обугливается.

Снижение температуры газов в дымоходах происходит по следующим причинам:

Наличие щелей и трещин в кладке;

Подсос воздуха через прочистные дверки;

Подается слишком много или мало воздуха через поддувало печи. При правильно отрегулированной подаче воздуха пламя соломенно-желтого цвета;

Слишком большая длина дымооборотов или завышенный объем колпаковой части. В этом случае необходима частичная или полная переделка печи;

В холодное время года конденсат может образовываться при проходе трубы через неотапливаемый второй этаж. Или когда труба очень сильно возвышается над крышей. В этом случае необходимо утепление трубы путем ее оштукатуривания или иных способов отделки. Толщина стенки трубы проходящей в помещении должна быть не менее 12 см (кладка в пол-кирпича). Трубы, стоящие за стенами зданий, кладутся с толщиной стенки не менее 1,5 кирпича.

Во избежание охлаждения стенки трубы не следует увеличивать сечение трубы сверх необходимого. Для печей с мощностью до 3000ккал. ч необходима труба с внутренним размером 13х13 см (в пол – кирпича). Для более мощных печей размер дымохода 13х27 см (в кирпич).

Конденсат может образовывать при попадании воды в трубу. Для защиты от осадков необходимо защищать трубу колпаком.

В заключение хочу сказать, что всегда легче избежать таких неприятных вещей как образование конденсата, чем потом с ним бороться. А для этого требуется правильно класть печь. И лучше для этого пригласить опытного мастера, чем заниматься кладкой печи самостоятельно.

Отопление в частном доме производится при помощи печей различных типов, для каждого из которых требуется строительство дымохода. Основными проблемами дымовых каналов являются засорение труб и образование конденсата. При засорении дымовой трубы требуется прочистка, а вот с образованием конденсата бороться сложнее. Конденсат в трубе дымохода может привести к его преждевременному разрушению.

Что советуют специалисты

Защитный козырек на трубе предотвращает попадание воды в вентиляцию

Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:

• Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
• На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
• Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
• Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.

С чем связано появление конденсата

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

• отсутствие теплоизоляции на вентиляционных трубах;
• произведено неправильное утепление труб;
• при монтаже вентиляции были закуплены бракованные материалы;
• плохое утепление пола и стен, наледь;
• возведение дома производилось на влажном фундаменте;
• вода в подвале дома;
• вентиляционные трубы со временем забились мусором;
• неисправности водопровода в доме;
• перепад температуры снаружи и внутри дома;
• неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

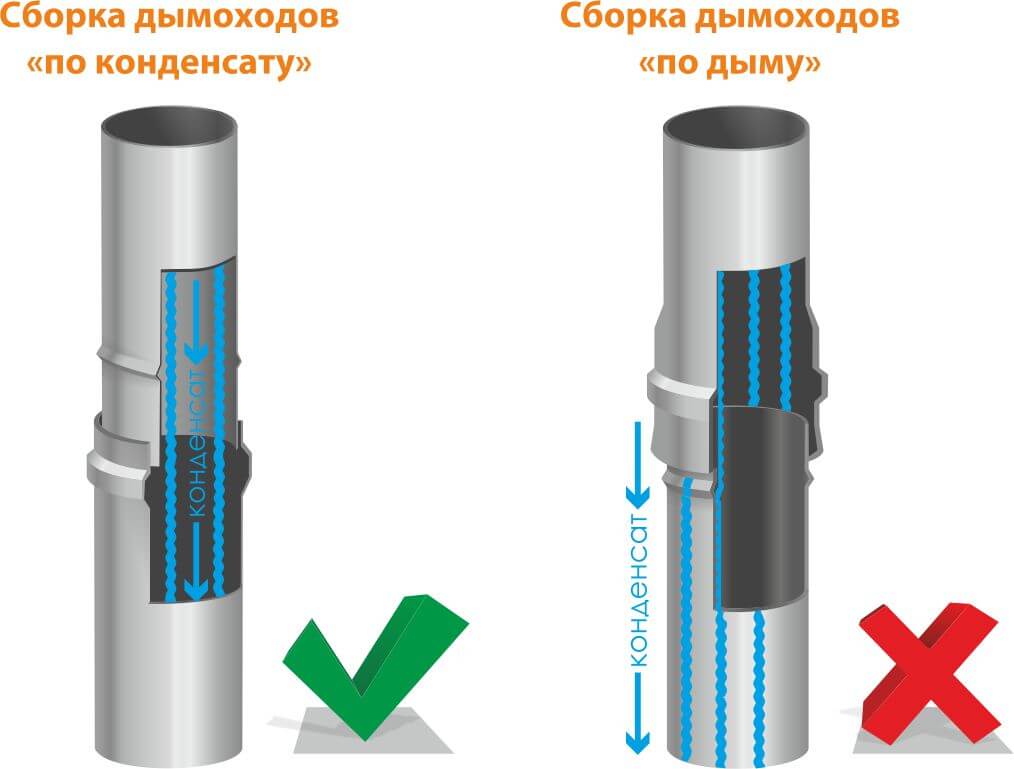

Сборка дымохода по дыму или по конденсату

Существует две схемы сборки, которые нужно рассматривать по отдельности, выявляя наличие положительных и отрицательных сторон. Но не стоит забывать при выборе системы монтажа о вреде жидкости, ведь специалисты отмечают самые невероятные для понимания человека ситуации.

Если привести конкретный пример, то были дымоходы, в которых настолько много скапливалось воды, что она начинала промерзать. А подобный эксцесс приводит не к чему иному, как к разрыву конструкции, это приводит к ее замене.

Сборка по конденсату

Эта схема предполагает вставку верхней части трубы во внутреннюю. В такой ситуации вода беспрепятственно стекает вниз, где она испарятся за счет горения печи или устраняется сборником конденсата. Из положительных сторон подобного исполнения можно отметить:

1. Утеплитель дымохода остается в сухом состоянии.
2. Срок службы существенно увеличивается.
3. Сырость и запах гари устраняются.
4. Высокий показатель безопасности.

По пути к пламени большинство жидкости попросту высыхает, а вода не сможет навредить утеплителю, так как тяга препятствует этому, выталкивая ее.

Сборка по дыму

Подобный тип конструкции нельзя назвать максимально практичным и безопасным, специалисты отмечают наибольшие проблемы при использовании такой схемы.

Из минусов стоит отметить следующее:

1. Противопожарные свойства теряются.
2. Утеплитель быстро разрушается.
3. Распространены наружные повреждения дымохода.
4. Срок службы изделия низкий.

Верхняя труба вставляется поверх предыдущей части, что делает стыки всех элементов очень уязвимыми. В утеплитель также будут постепенно просачиваться капли воды, на участках образуются отложения ржавчины, и целостность будет нарушена.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход  — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Методы устранения конденсата

Высокая влажность в помещении нарушает микроклимат дома: образуется плесень, появляется неприятный запах, разрушаются конструкции. В частном доме методы борьбы с конденсатом предполагают утепление вентиляционного канала с применением теплоизоляционных материалов, отведение конденсата путем реконструкции системы, установку приточной вентиляции. Решить проблему своими руками сможет каждый хозяин частного дома.

Утепление вентканала

При утеплении труб вентиляции может потребоваться демонтаж стены, ненесущей конструкции. Такой разбор перегородок чаще производится в кухонной или ванной зоне, реже — в жилых помещениях. Процесс демонтажа во многом облегчает подход к вентиляционному каналу. Утепление вентканала начинается с подбора вида утеплителя. Поверхность трубы, выходящая из обогреваемого помещения, утепляется материалом толщиной не менее 1 см. Оголовок дымохода оснащается дефлектором, который улучшает тягу и защищает воздуховод от проникновения влаги из атмосферы.

К наиболее эффективным и недорогим теплоизоляционным материалам относятся:

• пенополистероловые, пенополипропиленовые, пенополиэтиленовые утеплители;
• минеральная вата;
• рулонный утеплитель;
• ППУ скорлупа.

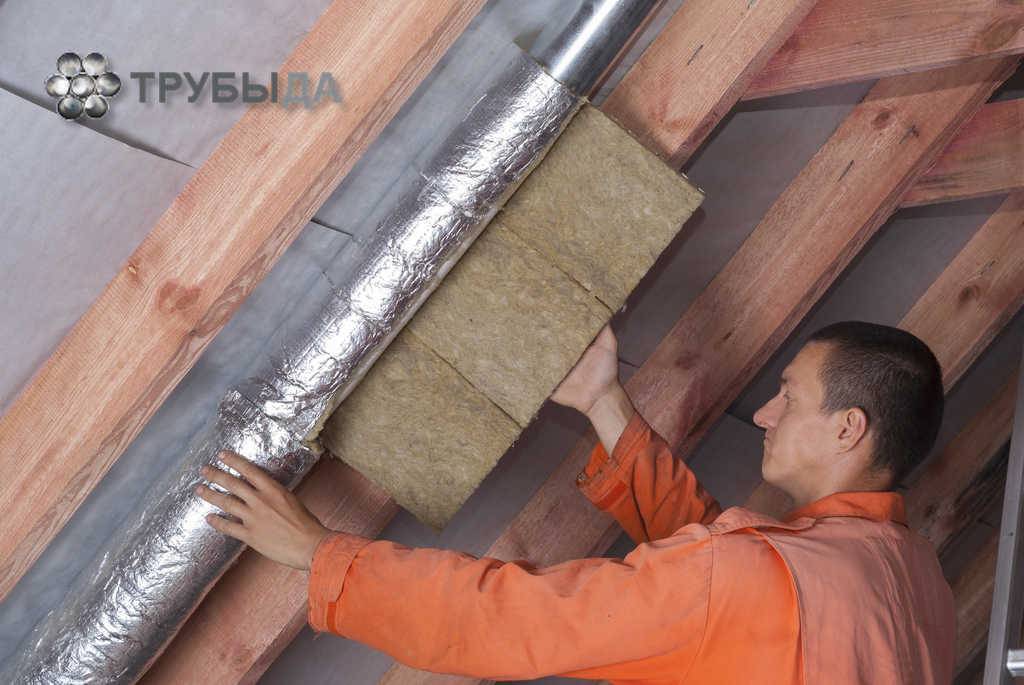

Утепление вентканала

Отведение конденсата

При отсутствии возможности утепления труб теплоизоляционными материалами можно прибегнуть к реконструкции вентиляционной системы. Процесс состоит из нескольких этапов:

1. Разбор наружной трубы воздуховода.
2. Поворот трубы на 90 градусов.
3. Установка дополнительной трубы, ведущей на кровлю.

Часть трубы, повернутая вниз, послужит отводом для конденсата.

Приточная вентиляция

Устаревшая система вентиляции создает ряд проблем. Вытяжной вентилятор обеспечивает необходимую циркуляцию: вытягиваемый воздух забирает микроскопические капли влаги. В том случае, если утепление вентиляционных каналов и реконструкция системы не дает результатов, целесообразна установка приточной вентиляции с предварительной консервацией старой структуры. Процесс проходит в два этапа:

1. Воздуховод старой конструкции закрывается заглушкой.
2. Демонтируется форточка либо стена кухонной зоны с последующей установкой вытяжного вентилятора.

 Другие способы

Эти методы борьбы с конденсатом требуют времени и существенных финансовых вложений. Однако в домашних условиях понизить влажность можно и другими способами:

• проветривать помещение несколько раз в день;
• не сушить мокрое белье в жилых комнатах (для процесса сушки подходит балкон, утепленный подвал, сушильная машина);
• приобрести кондиционер, сушащий воздух;
• проверить фундамент на наличие дефектов, через которые проникает грунтовая влага.

Установка кондиционера

Советы и рекомендации по выбору

Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.

Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.

Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

На фото представлены основные конфигурации выпускаемых коробов:

Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.

Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.

Порядок монтажа теплоизоляции снаружи

Наиболее экономичный теплоизоляционный материал для частного дома – проверенная временем минеральная вата. Она поставляется в виде рулонов различной ширины и может иметь один или два внешних фольгированных слоя.

Теплоизоляционный материал устанавливается на вентиляционную трубу внахлест, чтобы не оставалось незащищенных участков, места стыков поверху проклеиваются скотчем

При определении толщины теплоизоляционного слоя ориентируются на СНиП 2.04.14–88. Теплотехники выполняют сложные расчеты с учетом диаметров труб, коэффициента теплопроводности применяемого теплоизоляционного материала.

Учитывают среднегодовую температуру воздуха и даже возможные теплопотери через стыки и крепления, а также другие параметры, большинство из которых можно найти в справочниках и вышеуказанных СНиП.

Если говорить конкретно про минеральная вату, то при утеплении вентиляционных систем в частных домах, расположенных в средней полосе России, обычно используют рулонный материал толщиной 100 мм. Можно купить минвату толщиной 50 мм и обернуть трубу два раза.

Чтобы определить нужную ширину утеплителя, замерьте диаметр трубы, к полученному значению прибавьте толщину минваты, умноженную на два. Полученную сумму умножьте на 3,14 (число Пи).

Приступая к работе, заранее подготовьте резиновый шпатель, строительный нож, степлер, алюминиевый скотч шириной 7-8 см, маркер и измерительные инструменты – угольник, линейку и рулетку (лучше металлическую). Обязательно надевайте защитную одежду.

Для работы под открытым небом выбирают день без осадков. В противном случае минвата может промокнуть. Рулон разворачивают, размечают и разрезают, чтобы получить отрезок нужно размера. По краю фольгу отделяют, чтобы трубу можно было обернуть минватой внахлест и фольгированным слоем прикрыть соединительный шов.

В труднодоступных местах применяется современный вид теплоизолятора – так называемая скорлупа, которую необходимо подбирать с учетом наружного диаметра трубы

Затем соединительный шов с шагом в 10 см фиксируется с помощью степлера и по всей длине проклеивается скотчем. Для фиксации утеплителя к трубе используются как специальные крепежные элементы, так и обычная проволока.

Для защиты стыков воздуховодов утеплитель раскраивается на фрагменты соответствующей формы и размеров. Не забудьте перед утеплением очистить трубу от загрязнений.

Утепление можно выполнить и с помощью сегментных утеплителей. Монолитный кожух имеет форму трубы и нанизывается на воздуховод. Применяется преимущественно во время монтажа вентиляционной системы «с нуля».

Измерив геометрические параметры воздуховода, подбирают кожух, подходящий по размерам и натягивают его по всей длине трубы. Поверх наматывают фольгу и фиксирую ее хомутами из нержавеющей стали или меди.

Сборно-разборная скорлупа состоит из двух полуцириндров, которые прикладываются к трубе с двух сторон и фиксируются. На проходящих в стене участках трубу сложно обернуть в рулонный утеплитель, а надеть скорлупу намного проще. Сборно-разборная скорлупа может быть надета на уже действующий воздуховод.
