Пароизоляция конструкций
Пароизоляцию конструкций стен каркасного дома мы проводим после выполнения работ по утеплению. Пароизолятором выступать может обычная полиэтиленовая пленка. При установке паробарьера необходимо следить за его целостностью. Швы стыковки должны перекрываться и дополнительно проклеиваться скотчем, способным выдерживать влажность.
Так как, каркас дома может немного «играть» (деформироваться), при установке паробарьера необходимо избегать излишнего натяжения, чтобы не произошло разрушений пленки. К тому же материал паробарьера, должен быть достаточно прочным.
Проводя пароизоляцию, я слежу, чтобы утеплитель не выпирал за пределы каркаса и не создавал натяжения паробарьера.
Узлы верхней обвязки
К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.
При выполнении работ стоит придерживаться ряда правил:
- обвязку формируют из двух досок;
- ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
- для крепления берут гвозди длиной 6 и более см;
- участки стыковки досок переносят на середину вертикальных стоек;
- концы досок фиксируют двумя гвоздями.
После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.
Соединения обвязочного бруса
При производстве работ своими руками необходимо обеспечить надежное соединение ростверка на углах, в местах примыкания наружных и внутренних стен. При достаточно большой длине здания стандартной длины пиломатериалов может не хватить и потребуется соединение бруса обвязки по длине.
Соединения можно выполнять следующими способами:
- «в лапу» и «в пол дерева» подходит для наращивания длины;
- «ласточкин хвост» (самое герметичное, но сложное в выполнении) подойдет для примыкания внутренних стен к наружным;
- «коренной шип» лучше всего использовать для углов;
- «встык» — самый простой тип соединения, характеризуется невысокой надежностью.
Длину стыков «в лапу» и «в пол дерева» подбирают в зависимости от сечения обвязочного бруса. Размер соединения должен находиться в пределах 2-3 высот балки.
Lля надежного закрепления дополнительно используют нагели.

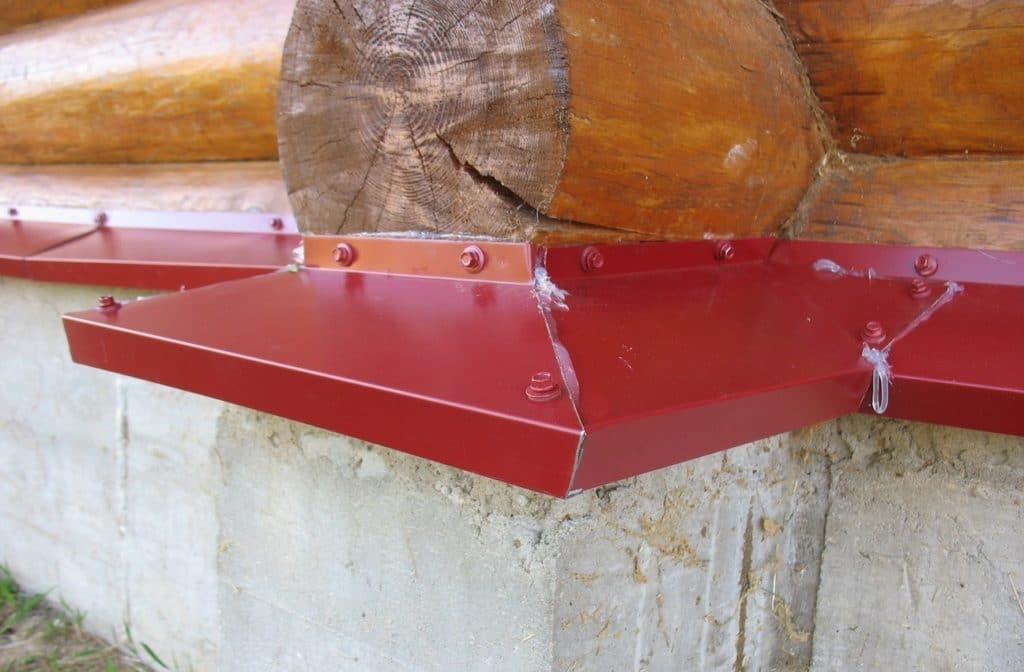

Места стыковки стен и фундамента
Стыковка стен и фундамента
Лучше заранее приобрести чертежи узлов дома
При строительстве каркаса важно правильно сделать узел стыковки основания и стен. Сначала нужно установить балки на опорном брусе
Они должны располагаться либо параллельно стенам, либо перпендикулярно им.
Работая над нижней обвязкой, брусья монтируют к основанию здания. Для стыковки элементов используются хомуты или болты. Перед установкой брусьев нужно обязательно сделать гидроизоляцию, материал следует положить на стыке основания и стен.
По внешнему виду нижняя обвязка представляет собой раму, которая сделана из нескольких досок или деревянного бруса.
На основание сооружения под обвязку помещают лежни. Это доски, с помощью которых выравнивают фундамент и убирают неровности, допущенные при заливке. Для крепления нижней обвязки к фундаменту используют анкера, ими фиксируют концы балок.
Для того чтобы их установить, необходимо сделать отверстия. Элементы крепежа должны проходить через доску и углубляться в бетонный фундамент. То, на какое расстояние должен погружаться болт, определяется в зависимости от конструкции основания
Важно учесть высоту стен. Если она не превышают 3 м, то анкер нужно заглублять в бетон на 20 см
Есть еще один вариант монтажа. В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер.
Выполняя соединение элементов конструкции, следует обращать внимание на отверстия в брусе. Сначала нужно измерить диаметр анкерной шпильки, отверстие под нее должно быть больше него на 3 мм
Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов. Так площадь контакта с деревом увеличится.
Если посмотреть на конструкцию, то можно выделить еще один узел. Это место контакта брусьев на углах. Для их фиксации применяют болты и металлические уголки, с помощью которых можно сделать очень прочное соединение.
На бетон нужно положить рубероид либо другой гидроизолирующий материал. Можно покрыть ленту фундамента мастикой. Выполняя монтажные работы, надо постоянно проверять горизонт. Отклонения не должны превышать 0,5° на 3 м.
Описанный выше вариант крепления можно использовать, если под каркасным домом уложена плита или возведен ленточный фундамент. При выборе столбчатого основания действовать нужно таким образом:
Следует обратить внимание на выбор столбчатых опор. В верхней части они должны иметь плоский оголовник, в котором сделаны отверстия.
Нужно соорудить ростверк
Его функции будут выполнять деревянные балки, их укладывают поверх опор с оголовником
Важно обратить внимание на прочность соединения всех элементов.
В балках следует сделать углубления. Их высверливают под отверстиями, имеющимися в оголовнике.
Для фиксации балок используются шурупы и болты.
Брус крепится к фундаменту, этот шаг нельзя пропускать! Дело в том, что мелкозаглубленные ленты и плиты при замерзании подвержены подвижкам
Важно обратить внимание на то, как выполнено соединение нижней обвязки и лежней. Если фиксация надежная, постройка будет долговечной

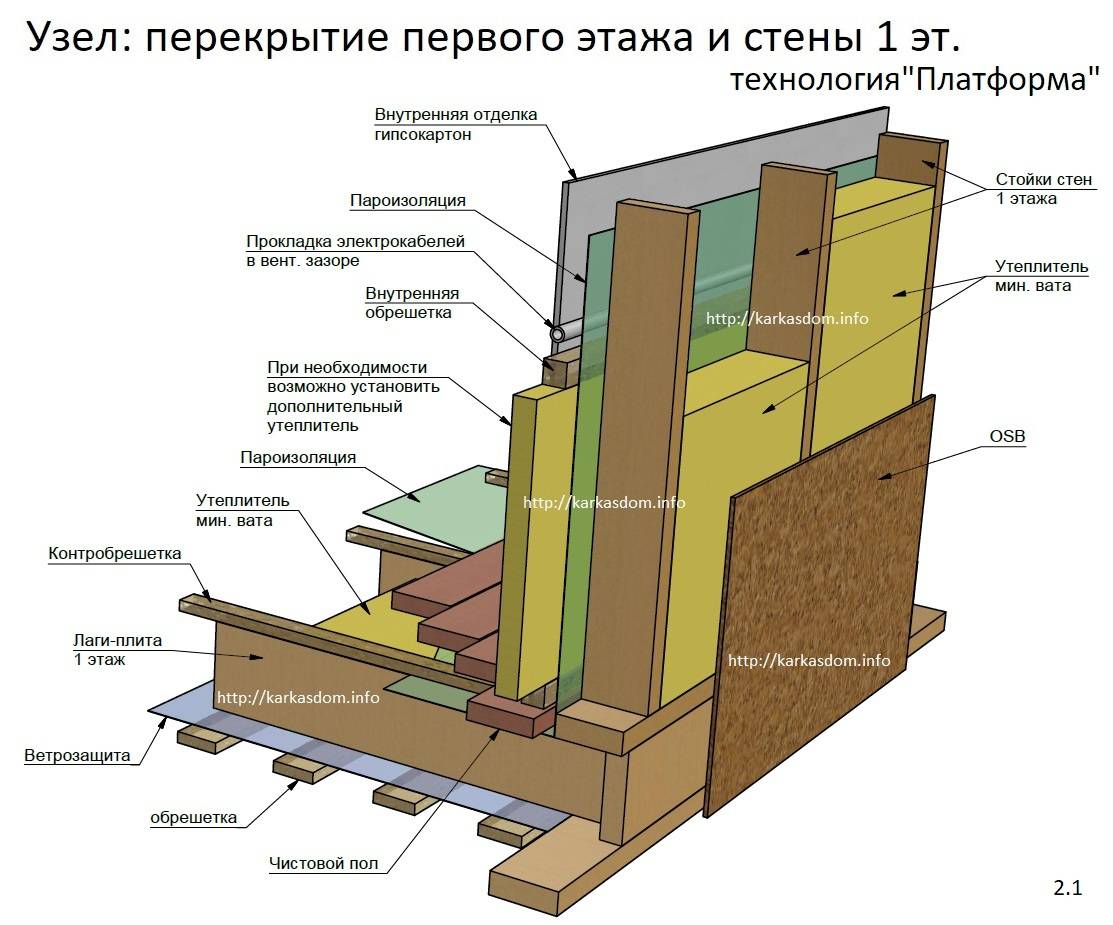

Узлы деревянного дома каркасного типа
Основные узлы представлены системами перекрытия, кровельными конструкциями и стеновыми системами. В свою очередь, они подразделяются на подузлы. Каждый из них будет рассмотрен ниже.
Элемент, представленный в виде узла нижней обвязки
Узел нижней обвязки, именуется местом крепления к фундаменту обвязочных брусьев. Для осуществления процесса стыковки используют фундаментные болты, хомута или иные способы. Прежде чем заниматься укладкой брусьев производят гидроизоляцию места стыка.
Элемент стыковочный угловой, предназначенный для обвязочных брусьев
В качестве еще одного конструктивного узла нижней обвязки дома каркасного типа выступает место на углах, где происходит стыковка брусьев между собой. Для этого применяют метод «в лапу» либо «вполдерева». Металлическим уголками или болтами пользуются с целью плотного соединения.
Осуществление монтажа перекрытий балок напольного и потолочного типа
Укладка напольных балок перекрытия производится с необходимым шагом. Местом для их упора служит обвязочный брус. Монтаж потолочных балок осуществляется аналогичным образом.

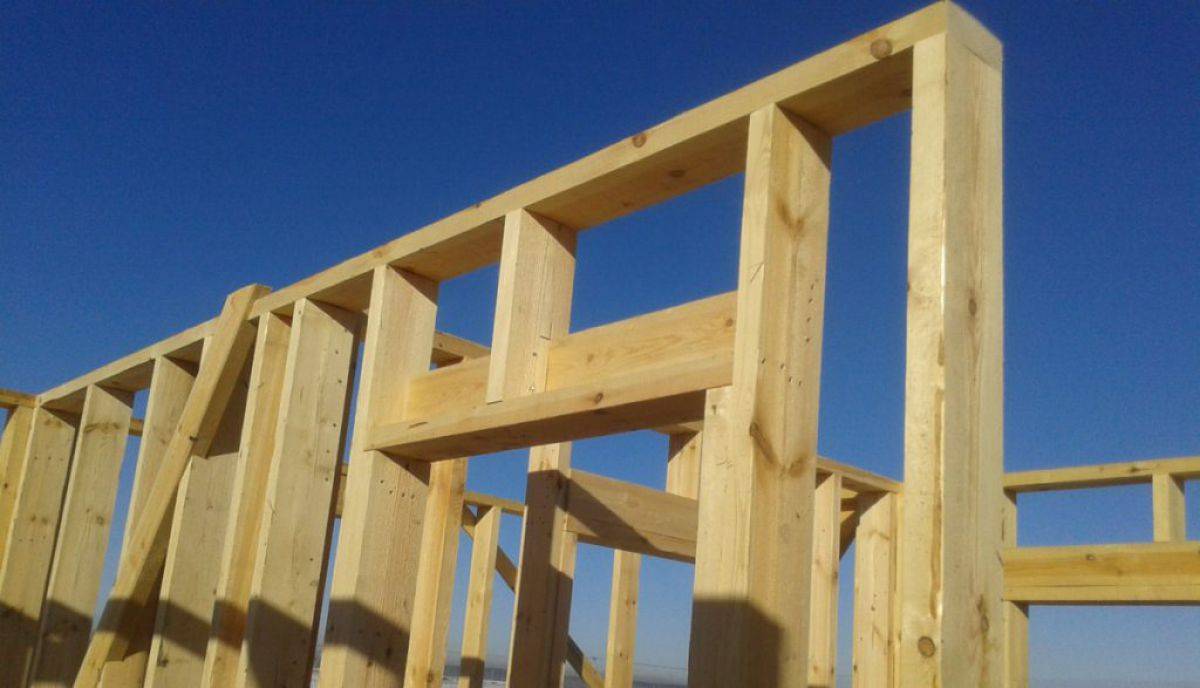

Осуществление монтажа вертикальных стоек
Каркасный дом начинают возводить с установки угловых вертикальных стоек. Потом уже занимаются сооружением промежуточных элементов. Здесь стоит остановиться на наличии нескольких узлов сразу. Это места, где стыкуются вертикальные стойки в углах с обвязкой как верхней, так и нижней, и те места, в которых соединяются стойки и обвязочные балки между собой. Вертикальные стойки в углах закрепляются с помощью пазов и металлических уголков, как дополнительных элементов. Промежуточные стойки крепят аналогично.
Узловой элемент верхней обвязки
Крепление брусьев верхней обвязки осуществляется так же, как и брусков нижней. Производится стыкование в углах и с каркасными стойками.
Применение дополнительных «связей»
С целью придания прочности каркасу применяют усиливающие его диагональные и вертикальные подпорки. Хотя столкнуться с таким решением можно достаточно редко. Чаще всего для усиления пользуются OSB-плитами, с помощью которых обшивается каркас. Этого вполне достаточно.
Узловые элементы стропильной системы
Под понятием системы стропил подразумевается наличие многочисленных узлов. Существуют узлы опирания стропил, местом расположения которых является коньковый прогон, также можно встретить узлы опирания стропил, что располагаются на брусе верхней обвязки. Можно столкнуться с типами узлов, в которых соединяются стропильные ноги с ригелем, либо иными распорками, либо же — с брусьями контробрешетки. Система стропил иногда подразумевает наличие узла, в котором соединяется обрешетка и контробрешетка между собой.
Соединение стропильных ног у конька между собой может производиться встык или нахлестом. Стропила можно прикрепить к мауэрлату, сделав на них вырубки. Ригели и прочие подпорки представлены в виде досок или брусков. Монтаж брусьев контробрешетки производится с применением аналогичного шага с шагом стропильных ног поверх них. С целью выполнения сплошной или разреженной обрешетки применяется доска, а на тип конструкции непосредственное влияние имеет вид используемого кровельного покрытия. Планируя строительство дома каркасного типа, необходимо ознакомиться с устройством каркасного дома, со всеми нюансами его строительства с целью предотвращения проблем, неожиданно возникающих во время осуществления процесса постройки дома. Собственноручное возведение каркасного дома каждому под силу.
https://www.youtube.com/watch?v=GbTAu5-flfs
Нижняя обвязка каркасного дома (с фото и видео)
Ниже представлены фото и видео нижней обвязки каркасного дома.
Нижняя обвязка каркасного дома строится после гидроизоляции фундамента. Под обвязочный брус дополнительно прокладывают ленты из гидро- и теплоизолирующих материалов. Для этой цели прекрасно подходят полоски вспененного полипропилена. Ширина этих полос должна быть больше ширины обвязочного бруса.
Поверх слоя полипропилена укладывается кровельный войлок. Он продается рулонами шириной 1м, поэтому нужно нарезать полосы необходимой ширины.
Подойдут для этой цели и ленты из смеси джутового волокна и войлока.
При обвязке каркасного дома своими руками на гидро- и теплоизоляционную основу укладывается обвязочный брус по всему периметру фундамента. К фундаменту брус крепится анкерами. Уровнем проверяется горизонтальность поверхности и при необходимости выступающие участки простругиваются рубанком.
Перед установкой все деревянные детали каркаса обрабатываются комплексным защитным составом.
Как видно на фото, самую нижнюю обвязку каркасного дома изготавливают из массивного бруса, используя доски толщиной не меньше 50 мм, или из нескольких, параллельно уложенных на ребро брусков меньшего размера. Бруски следует скрепить между собой саморезами разной длины, а углы связать.
Только после укладки нижней обвязки каркасного дома начинается строительство деревянного сруба.
Узлы верхней обвязки
Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.
После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.
Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.
При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.
Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.
Вертикальные стойки
Это «подставки» для верхнего этажа или крыши. На количестве вертикальных стоек лучше не экономить. Если их меньше, чем предусмотрено проектными чертежами, то однажды они не выдержат и подломятся. Потеряв опору, рухнет верхний этаж и кровля. Последствия легко представить.
Сначала ставят угловые стойки. Если брусья нижней обвязки соединены в углах гвоздями или анкером, то угловые стойки фиксируют усиленными стальными уголками.
При фиксации брусьев нагелем нанизывают угловые стойки на вертикальные выпуски нагеля, предварительно просверлив в нижнем торце углубления нужного диаметра. Стойки закрепляют укосинами.

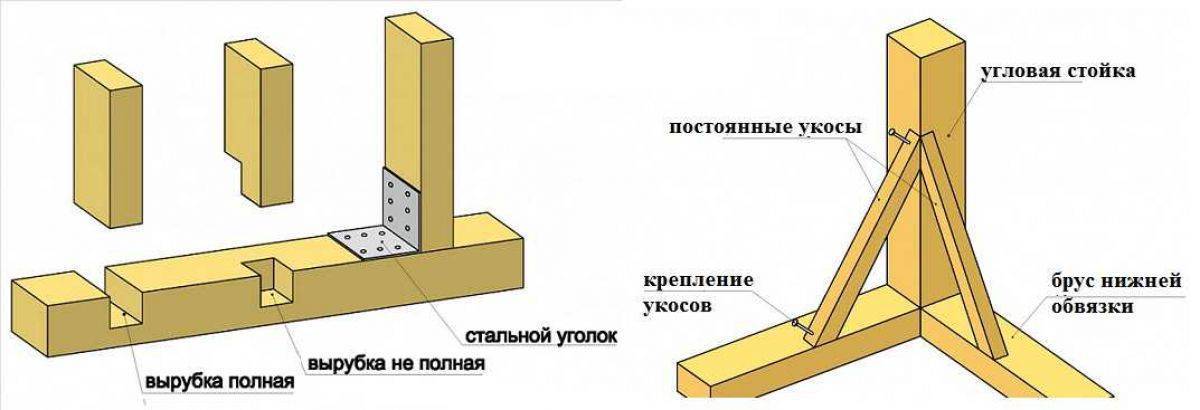

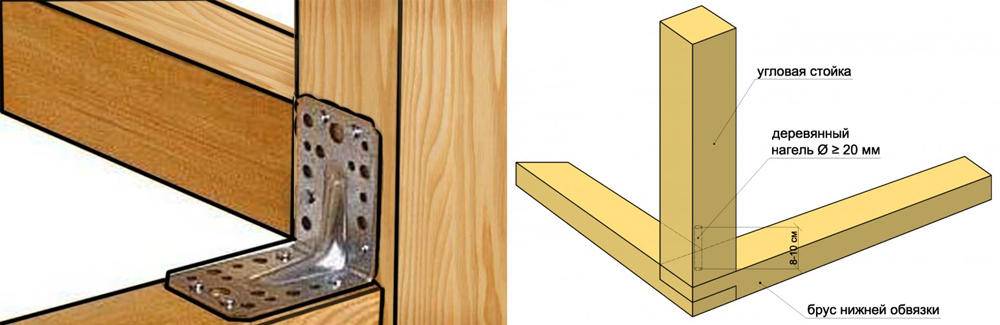

Способы крепления угловых стоек: усиленными уголками, нагелем
Боковые стойки крепятся методом врубки (полной или на полбруса) или оцинкованными уголками.

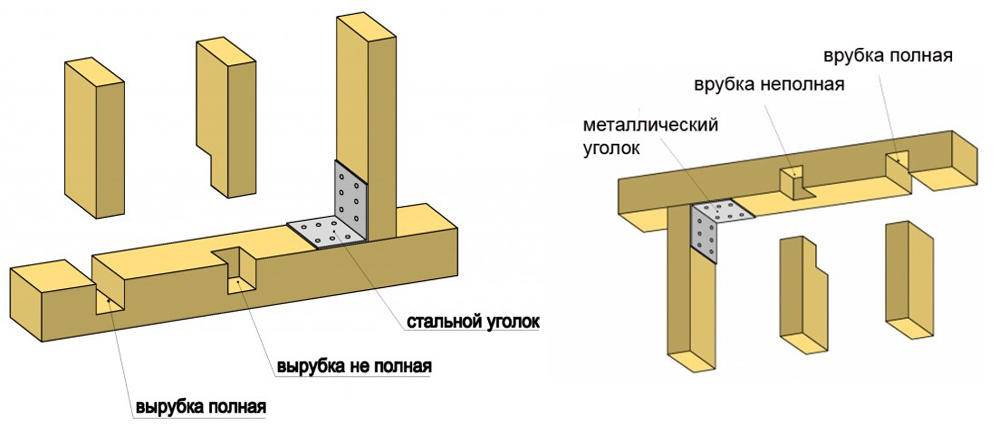

Варианты крепления вертикальных стоек каркаса к брусу нижней и верхней обвязки

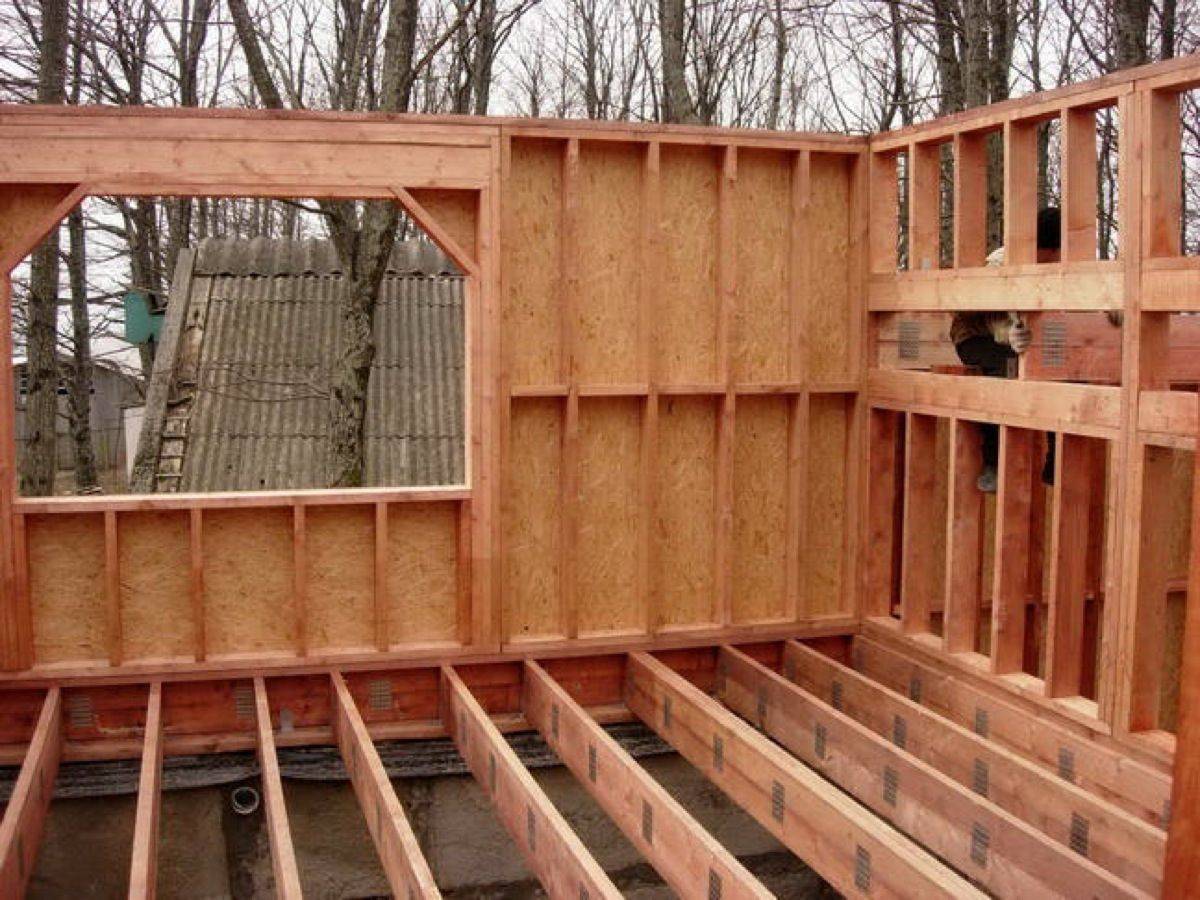

Устройство каркаса

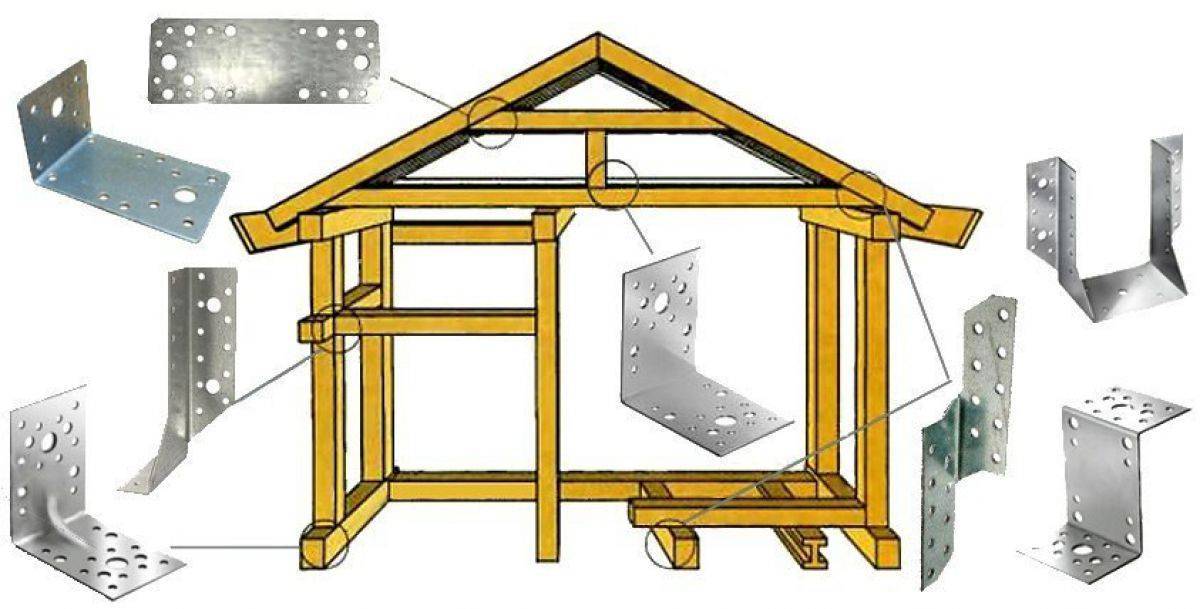

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.
Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.
При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.
Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.
В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.
После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.
К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.
Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.
Возводим каркасный дом своими руками
Устройство стен каркасного дома.
Существует два варианта постройки каркасных домов:
- собирается дом из готовых элементов, выпущенных в заводских условиях;
- здание из отдельных элементов собирается непосредственно на стройплощадке.
Рассмотрим второй вариант каркасного дома своими руками:
Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.
В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.
Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).
При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.
Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):
- пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
- гидроизоляционный материал для его укладки по верху фундамента;
- антипирен и антисептик для древесины;
- разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
- для облицовки фанера, ЦСП; OSB;
- утеплитель;
- супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
- материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
- не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».
Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).
Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:
Схема утепления каркасного дома.
- укладываем рубероид по верху фундамента;
- затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
- проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
- прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
- проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.
Далее действуем таким образом:
- устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
- не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);
- закрепляем брус верхней обвязки при помощи стальных уголков;
- проверяем горизонтальность и вертикальность всех элементов;

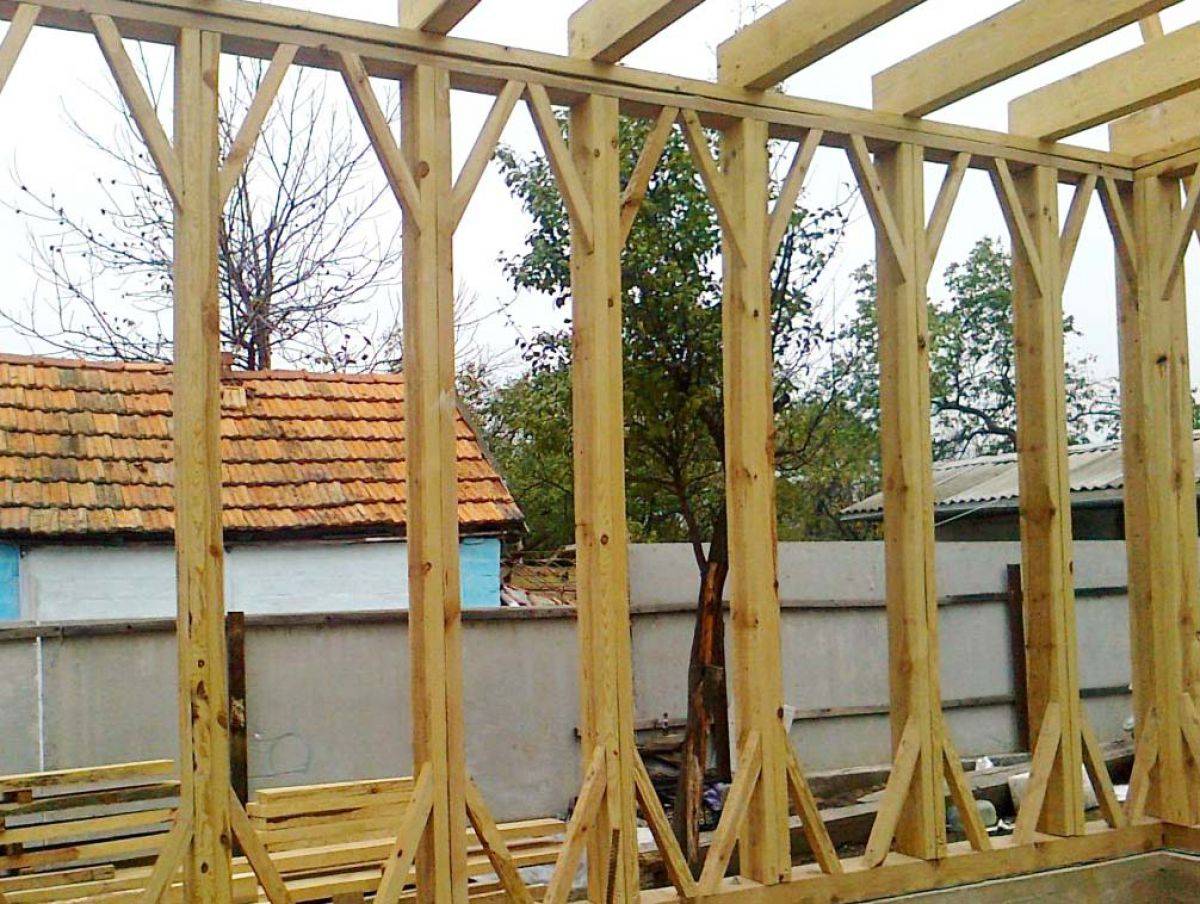

- каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
- выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
- обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
- закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
- плотно укладываем утеплитель в пространство между стойками каркаса;
- закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
- обшиваем каркас дома внутри ЦСП, фанерой, ОSB.
Таким образом строится простой .
В чем суть построек из каркаса?
Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина.
Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистрирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.
Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.
На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.
Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.
Установка верхней обвязки
Установка верхней обвязки каркасного дома требуется для равномерного распределения веса, который передается стропилами на стену. Чтобы быстро и легко пройти данный этап работы, нижняя и верхняя обвязка должна быть из одного материала. Скрепление производим точно таким же образом, как и в предыдущем варианте.
Такая обвязка производится только после установки стен и выравнивания их с помощью уровня. После этого производится последовательность действия:
- Берем доски, ширина которых составляет 50 мм, и укладываем их на каркасные стены.
- Укладку производим внахлест и скрепляем с помощью гвоздей. Делаем это в шахматном порядке, при этом используя не менее 5 гвоздей.
- После этого крепим внутренние перегородки к внешним стенам. Это делаем одним из трех способов:
- с помощью перемычек, которые крепятся между стойками каркаса. На них уже присоединяем перегородки. Связывание стены и перегородки получается за счет верхней доски, уложенной внахлест.
- устанавливаем дополнительные стойки на основной каркасной стене. Если перегородку прикрепляем к уже имеющейся стойке, то делаем еще одну, к которой после крепим перегородку. Дальнейшие действия аналогичны предыдущим.
- берем брус, который устанавливаем вместо стойки, а к нему крепим перегородку. Все дальнейшие действия идентичны.
Крепление обвязки к стойкам каркаса

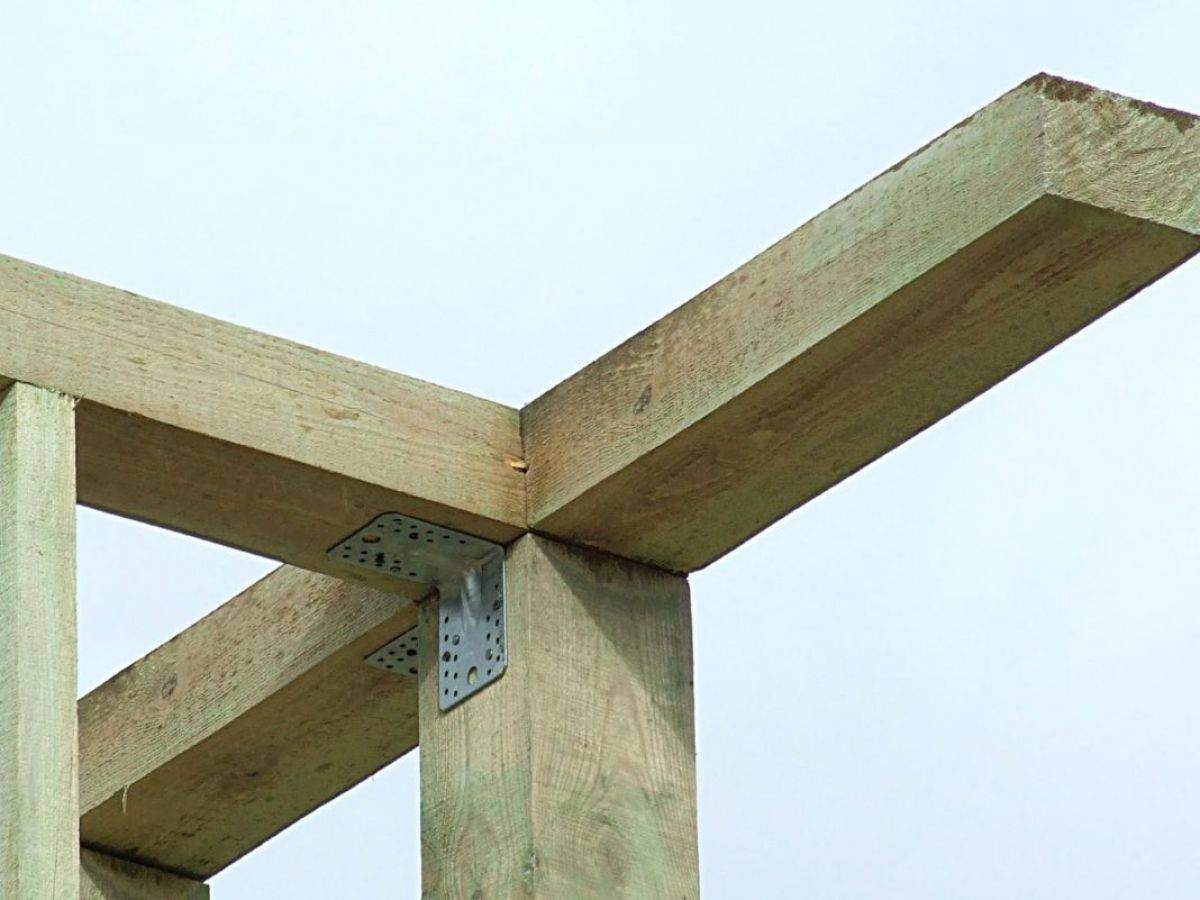

Для крепления мы используем врубки или стальные уголки. В первом варианте следует заранее рассчитать высоту стоек (с учетом врубок). В брусе, используемом для обвязки, нужно проделать специальные пазы. Делать это нужно так, чтобы они совпали с пазами стоек нижней обвязки. Чтобы конструкция была прочной, скрепляем все гвоздями, а стойки – саморезами.
Как скрепить стропила и верхнюю обвязку
Брус, уложенный сверху по периметру наружной стены, принимает вертикальную и горизонтальную нагрузку от стропильной системы. В первом случае – нагрузка распределяется на стены, второй вариант – это распор (давление, которое идет в горизонтальном направлении под влиянием сил вертикального направления).
Такую конструкцию скрепляем врубкой, после чего полученная конструкция с двух сторон фиксируется гвоздями. Также можно скреплять и уголками.
