Типы узлов подключения радиаторов и их предназначение

Схема подключения узла

Подсоединение нижнего узла выполняется по нескольким схемам.

Через байпас

Байпас снижает теплопотери примерно на 20%, чем экономит денежные средства

Байпасная реализуется посредством:

  • Встроенного канала с регулируемым диаметром отверстия. Его можно подсоединить к однотрубным коммуникациям для равномерного распределения температуры воды. При помощи гаек-эксцентриков можно подключить трубные отводы с любой осевой дистанцией.
  • Вынесенного элемента для повышения температуры на входе с последующим выравниванием в системе. Трубку подключают через фитинг со встроенным терморегулятором. Теплоноситель будет через байпас направляться наверх батареи и стекать вниз. Для регулировки обратки в верхнюю часть встраивается спускник воздуха.

Через инжектор

Инжекторный, или нижний боковой метод предусматривает наличие специальных приборов. Инжекторы выполняются в виде патрубка, установленного в корпус трубы на выходе. Особенность схемы – направление горячего теплоноситель в батарею через вход около патрубка и возврат через него на обратку. Сбоку инжекторного устройства находится клапанный регулятор, винт или автоматический терморегулятор.

Разводка Тихельмана

Разводка Тихельмана не дает теплоносителю полностью охлаждаться

Актуальна для однотрубной системы отопления. Основная линия дооснащается попутной разводкой с одинаковым общим расстоянием для линий подачи и обратки.

Использование удлинителей потока

Устройство монтируется внизу, отводов наверх не имеет. Теплоноситель циркулирует, перемещаясь до середины батареи, а затем выходит в конце. Он поднимается и выталкивает воду через патрубок выхода. Удлинители потока не применяются в самотечных коммуникациях.

Использование переходника

Элемент вкручивается внизу, наверх направляется нержавеющий патрубок. Отопительные трубы на переходник подсоединяются снизу.

Нижнее подключение радиатора где подача а где обратка

Многие пользователи нашего сайт ищут информацию про то как подключаются радиаторы Керми, и то какая у них внутри перемычка или так называемый байпас, представляющий из себя трубку берущую свое начало внизу от самого подключения подачи (как известно у Керми оно снизу). От этого нижнего патрубка подключения трубочка внутри радиатора поднимается и примыкает к крану, при помощи которого и регулируется подача теплоносителя.

Ну вот за счет этой трубочки и происходит правильная термосифонная циркуляция теплоносителя внутри радиатора. Так же это сделано и для удобной регулировки температуры в радиаторе подачи теплоносителя. За счет этого из таких радиатор можно построить радиаторную ветку до пятидесяти метров в длинну на принципе естественной циркуляции (без прокачки насосами) естественная – гравитационная или термосифонная циркуляция теплоносителя буде сама прокачивать самою себя.Это и отличает правильные радиаторы с нижним подключением от обычного радиатора подключенного низ – низ на рисунке ниже.

На рисунке мы видим обычный – секционный радиатор который не имеет трубки внутри себя трубки которая бы поднимала теплоноситель вверх окуда бы он остывая продавливался бы вних, поэтому обычный секционный радиатор для его естественной циркуляции должен быть подключен верх – низ по диагонали – это обязательное и смое надежное подключение которое должно использоваться при естественной циркуляции. А в том случае когда обычный секционный радиатор подключен низ низ его нужно прокачивать принудительной гидравликой и еше он будет всегда завоздушиваться.

Но дело это поправимое и если уж хочется то можно и низ низ у обычного панельного радиатора изобразить.. Для этого нужно купить распределитель потока – не путайте с удлиннителем. Распределитель потока это вот такая штучка.

Она нужна для того что бы прокладкой подпираемой пружинкой заткнуть внутри батареи межсекционный поток между первой и второй секциями, тогда тепловому потоку придется подниматься вверх а это тоже самое то и трубка у радиаторов с нижним подключением, ну или всеравно что диагональное подключение когда вход сверху а выход снизу с противоположной стороны. Но вернемся же к радиаторам Керми их нижнему подключению и байпас конектору.

Конекторы для радиаторов Керми со стандартным расстоянием по осям 50 мм – что соответствует стандартному межосевому размеру большинства радиаторов с нижним подключением в отличии от Рифар Монолита, но не об нем сейчас.. Вот значит – коннекторы бля батарей с нижним подключением бывают прямые и под углом 90 градусов для того что бы подводка уходила в стену. А с прямыми коннекторами подводка будет скрыта в полу.

Вот это прямой коннектор для прокладки труб ветки отопления под полом.

А это угловой коннектор для прокладки теплотрассы внутри стены.

Примерно так выглядят стандартные байпасы у всех радиаторов с нижним подключением, только у “Rifar Monolit” собственный стандарт, который шире обычных и состваляет расстояние по осям не 50 мм а 80 мм.

Нужны ли вообще все эти дорогущие байпасы? В принципе не нужны можно вполне и без ниж обойтись. Например воттак подключить радиатор – напрямую.

Если есть особые требования к эстетике да и еще если трубы будут проложены внутри стен то в таком случае рекомендуется устанавливать угловые коннекторы.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

  • стальные панельные;
  • стальные трубчатые;
  • биметаллические;
  • алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

  • пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
  • дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
  • пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
  • термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Видео по схемам подключения батарей отопления

Ролик об отличии естественной и принудительной циркуляции теплоносителя в системе отопления:

Видео, наглядно демонстрирующее отличия разных схем системы отопления:

Схема эффективного подключения батарей отопления при двухтрубной системе:

От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками

Важно учитывать особенности своего дома, чтобы холодные батареи не помешали комфортной жизни в уютном доме

Скажите, пожалуйста, как поступить в том случае если у меня трубы радиатора прямо «прилипают» к стене дома, не минус ли это? Вот, например, я уже делая сам дома шпаклевку, заметил что это не удобно, так как я не смог должны образом выпрямить стены. И стоит ли старые советские чугунные радиаторы, менять на новые, но более красивые стальные или чугунные приборы?

Бесплатные консультации инженера по обустройству технологических сетей Задать свой вопрос

Присоединяйтесь в соц. сетях

  • Компания «Климатика»
  • Компания «Вип Сфера»

Добавить компанию

Популярное из этой рубрики

  • Чем и как лучше закрыть батарею отопления: варианты маскировки радиаторов
  • Как покрасить батарею отопления: технология покраски радиаторов
  • Расчет радиаторов отопления: как рассчитать количество и мощность батарей
  • Как выбрать инфракрасный карбоновый обогреватель: обзор различных конструкций

Посетители сейчас обсуждают

Вентиляция в погребе: технология устройства правильной вентиляционной системы Проектирование и расчеты

Система сбора дождевой воды: как устроить накопители для использования воды в доме Другое

Смс розетка: как работает и устанавливается розетка с управлением по gsm Розетки и выключатели

Эжектор для насосной станции: принцип работы и правила установки Насосное оборудование

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Критерии выбора радиаторов

При выборе биметаллических батарей первоначально возникает необходимость определиться, какому типу конструкций отдать предпочтение — монолитному или секционному.

Наибольшей популярностью на рынке пользуется второй вариант. Секционный тип батарей привлекает покупателей тем, что при необходимости есть возможность добавить определенное число звеньев или, наоборот, убавить. Способ расчета их количества не вызывает трудностей.

Монолитные конструкции имеют лучшие технические характеристики в плане надежности работы при любых условиях эксплуатации. Они обладают запасом прочности по многим параметрам, что в определенных условиях применения не всегда требуется. При этом стоимость этого вида приборов несколько выше по сравнению с другими моделями.

На ранке представлена большая линейка разнообразных приборов. В этом ряду среди популярных иностранных брендов занимают достойное место и модели российских производителей. Среди иностранных радиаторов популярны немецкие, итальянские и китайские.

В Италии производится большинство европейских высококачественных приборов отопления. Среди итальянских моделей можно выделить такие виды как GLOBAL и Sira.

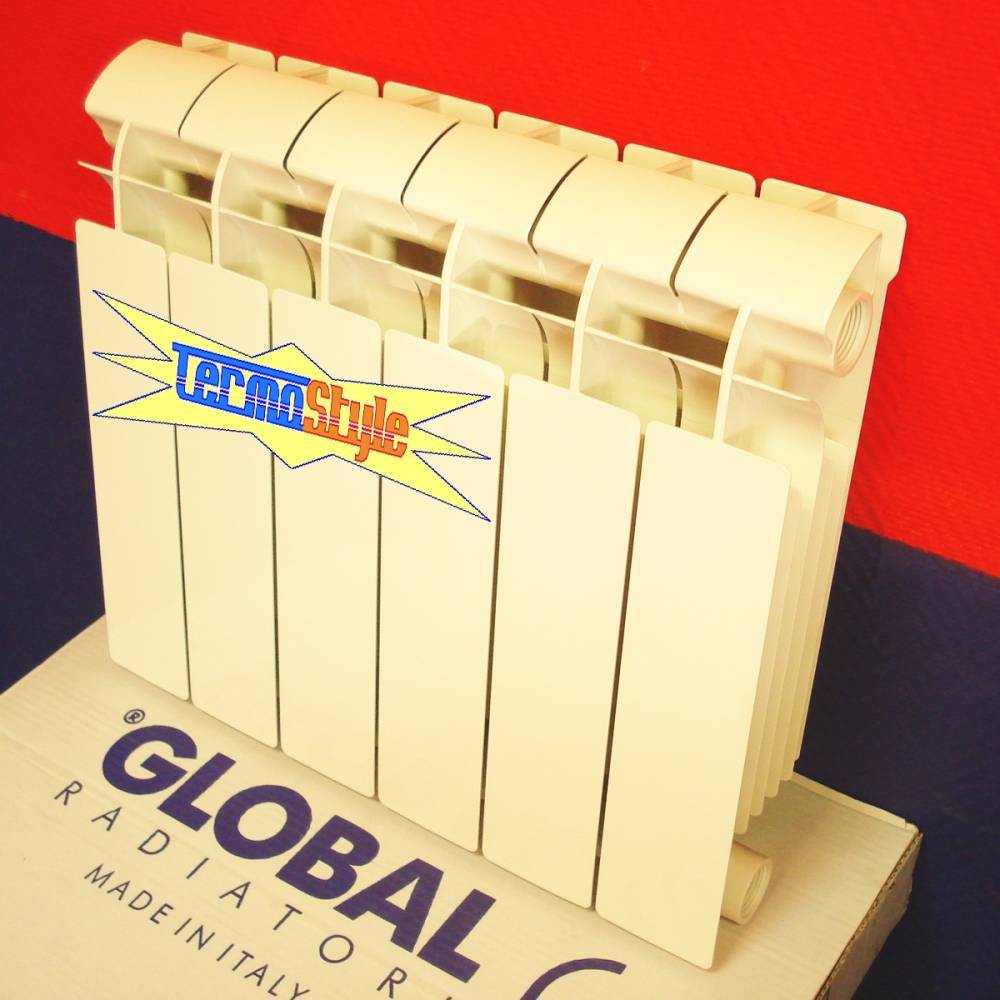

Линейка радиаторов биметаллических «Глобал» представлена четырьмя основными сериями:

  1. Global Style — подходят для подоконников, расположенных на любой высоте;
  2. Global Style Plus — имеют несколько увеличенные размеры и мощность;
  3. Global Sfera — верхняя поверхность выполнена в форме сферы;
  4. Global Style Extra — улучшенная и усовершенствованная модель в своей серии.

Среди радиаторов этой фирмы наибольшей популярностью пользуется модель Global Style Extra, которую отличают высокая механическая прочность, устойчивость к гидроударам, скачкам температуры, коррозийная защита. Приборы применяются в многоэтажных домах. Ориентировочная цена одного звена составляет 700 руб.

Цены на биметаллические радиаторы Global

биметаллические радиаторы Global

Батареи модельного ряда Sira отличают большая устойчивость к резким скачкам давления и гидроударам, а также значительный гарантийный срок обслуживания.

Радиаторы Sira представлены следующими моделями:

  • Sira Concurent;
  • Sira Gladiator;
  • Sira RS-Bimetal;
  • Sira Alice;
  • Sira Primavera;
  • Sira Omega.

На отечественном рынке батареи китайского производства представлены радиаторами «Оазис». Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. Пользователи отмечают высокие технические показатели, продолжительный срок гарантии, низкие цены.

Цены на биметаллические радиаторы Оазис

биметаллические радиаторы Оазис

Наибольшим спросом у покупателей отечественной продукции пользуются радиаторы «Рифар». Продукция этого производителя представлена большим рядом разнообразных биметаллических приборов, среди которых есть секционные и монолитные модели, по техническим характеристикам не уступающие мировым аналогам.

Российский рынок постоянно пополняется качественными радиаторами отопления российского производства, в том числе и биметаллическими, отвечающими современным требованиям эксплуатации.

Например, СНПО «Теплоприбор» с 2016 года выпускает новую модель Teplopribor BR1-350. В магазинах предлагаются российские радиаторы Halsen BS с рабочим давлением 25 атм. и гарантийным сроком до 20 лет.

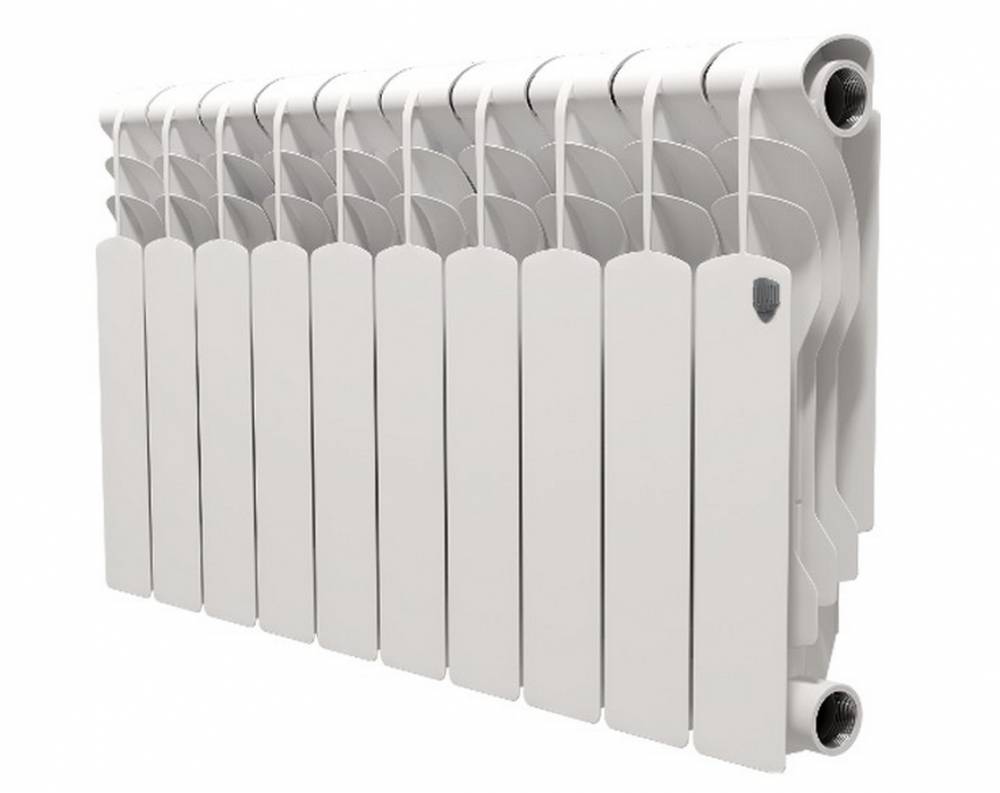

Модели радиаторов «Революшн Биметалл» бренда «Роял Термо» производятся в России и выпускаются в двух вариантах:

  1. Revolution Bimetall 500. Высота прибора отопления — 564 мм, глубина — 80 мм, межосевое расстояние — 500 мм. Теплоотдача — 161 Вт. Выпускаются с четным числом секций — 4, 6, 8, 10 или 12.
  2. Revolution Bimetall 350. Имеют межосевое расстояние 350 мм, высоту — 415 мм, глубину также 80 мм. Теплоотдача — 161 Вт. Четное число секций в приборе — от 4 до 12.

Все модели представлены на российском рынке, их продажа осуществляется в специализированных магазинах.

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

  • Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
  • Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
  • Цена нижней схемы подключения меньше остальных;
  • Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Недостатки нижнего подключения:

  • Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
  • Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка. При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%

Конечно, от этого зависит и модель прибора отопления

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться. Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину

Упаковка должна быть на радиаторе до подключения

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

Какой может быть обвязка

Основной этап монтажа отопительной системы в доме — обвязка радиатора отопления полипропиленом. Во время этого процесса нужно установить детали, позволяющие регулировать теплоотдачу.

Запорная арматура

Существует несколько видов запорной арматуры, которая подходит для обвязки радиаторов отопления:

  1. Дроссели с возможностью терморегулирования. Для регулировки теплоотдачи, необходимо выставить параметры. После этого механизм будет работать в автоматическом режиме. Независимо от того какие изменения температуры будут происходить на улице, в помещении будет поддерживаться один температурный режим. Дроссель — вентиль, предназначенный для ручной настройки теплоотдачи. Температура начинает изменяться через два часа, после смены положения вентиля.
  2. Вентили — деталь, которая устанавливается перед батареей. Предназначена для перекрытия подачи теплоносителя.

Фитинги

Чтобы подключить батарею к трубопроводу, нужно использовать фитинги:

  1. Муфты-американки, с помощью которых подключается запорная арматура. При наличии накидной гайки можно быстро демонтировать теплообменник.
  2. Тройные муфты — подходят для подключения труб для подачи теплоносителей одновременно с регулирующими вентилями.
  3. Тройники, которые имеют переходные отверстия.

Выбор соединительной детали зависит от сложности водопровода.

Инструменты

Для сборки системы отопления из полипропилена понадобится набор инструментов:

  • специальный паяльник для сварки пластика;
  • инструмент для снятия армирующего слоя с трубок — шейвер;
  • ключ с зацепами для установки запорной арматуры;
  • ножницы для резки полипропилена.

Дополнительно понадобятся измерительные, разметочные инструменты.

Этапы подключения радиаторов отопления

Монтаж радиаторов с полипропиленовыми трубами выполняется в несколько этапов:

  1. Нанесение разметки прокладки трубок, мест установки батарей.
  2. Крепеж теплообменников к стене. Для маленьких моделей достаточно двух кронштейнов, для больших — по одному на секцию.
  3. Монтаж запорной арматуры.
  4. Подсоединение труб.
  5. Установка перемычек, компенсаторов.

Последний этап — соединение трубопровода с батареей. Чтобы сделать места соединения более герметичными, можно использовать герметики, которые устойчивы к длительному воздействию высоких температур.

Чтобы обогревать помещения в квартире, частном доме, необходимо установить радиаторы в каждой комнате. Для их работы нужно выполнить правильное подключение теплообменников к отопительному трубопроводу.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
