Установка вытяжной и принудительной вентиляции в квартире, частном доме или производственном помещении

Вытяжная вентиляция

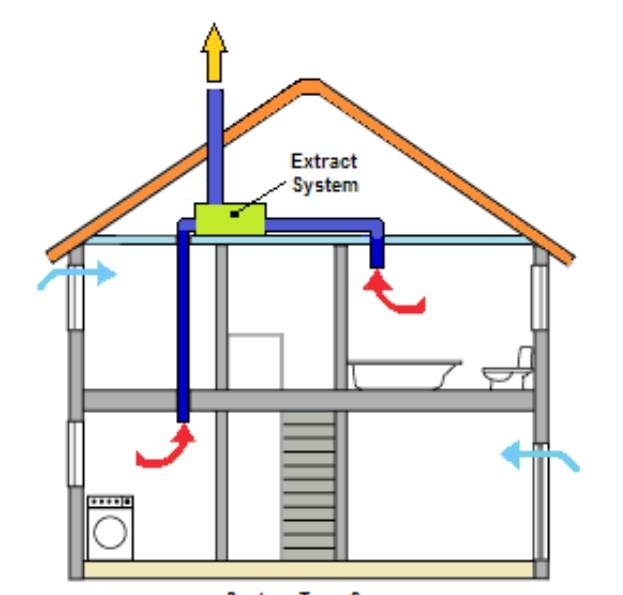

Задача вытяжной вентиляции – удалять из квартиры отработанный воздух, воздушные взвеси и неприятные запахи. Системы вытяжной вентиляции делятся на локальные и общеобменные. Они могут работать как автономно, так и в комплексе с естественной или принудительной приточной вентиляцией.

Особенность всех систем вытяжной вентиляции – наличие выводящих каналов, по которым отработанный воздух выводится за пределы помещения. При этом воздухозаборные решетки всегда устанавливаются в кухне и санузле. Благодаря такому расположению выводящих путей неприятные запахи и влага не распространяются по квартире и «запираются» в ограниченной зоне.

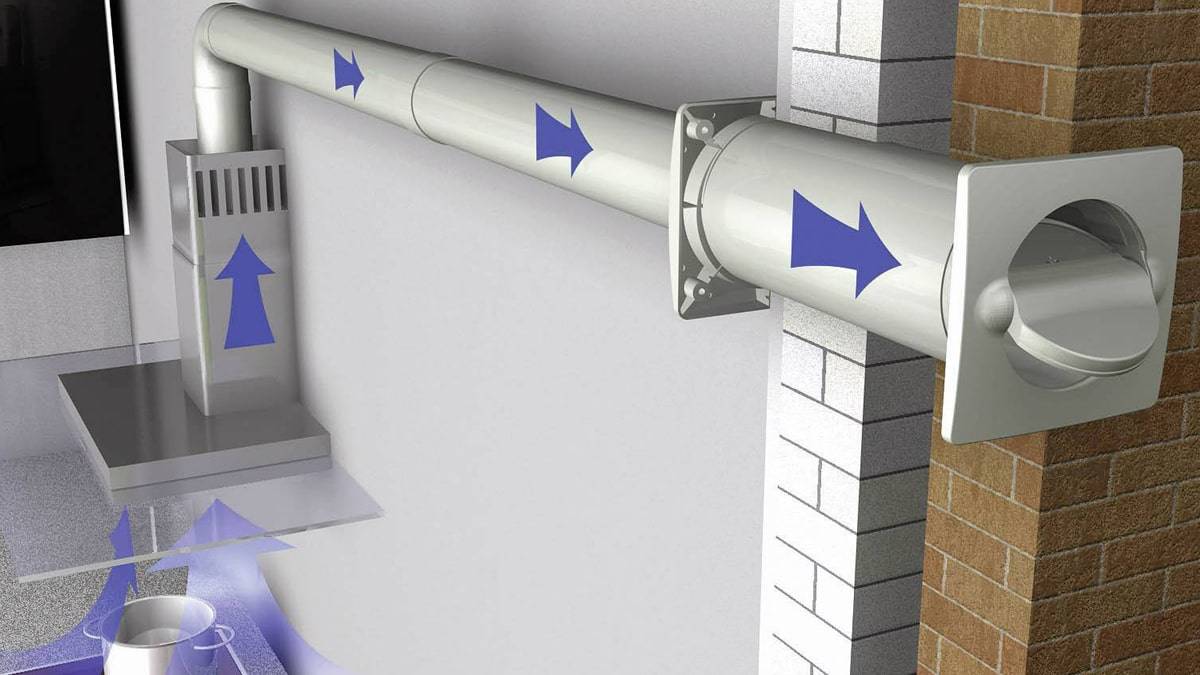

Типичный пример локальной вытяжной вентиляции, совмещенной с системой естественной вентиляции – кухонная вытяжка.

Достаточно часто небольшие вентиляторы устанавливаются в вентиляционных шахтах ванны и санузла – чтобы удалять из помещений лишнюю влагу и неприятные запахи.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.

Система вентиляции обеспечит очищение приточного воздуха путем фильтрации, его нагрев, охлаждение, а иногда и увлажнение

Система приточно-вытяжной вентиляции с рекуператором

Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.

Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом. В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

Принцип работы рекуператора с подогревом

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы. Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.

Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

Рекуператор легко установить в стеновом отверствии дома

Система приточно-вытяжной вентиляции с кондиционированием

Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха. Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.

Схема комбинированной приточно-вытяжной системы с вентиляцией и кондиционированием

Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:

  • нет необходимости во внешних сетях трубопровода и выносных блоках;
  • незначительная степень шума;
  • небольшие габариты и вес;
  • простота в управлении.

Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

Очищенный воздух — залог здоровья и комфорта

Система вентиляции с принудительным охлаждением

Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:

  • блок водяного охлаждения;
  • компрессорно-конденсаторный блок;
  • блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).

Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.

Автоматическое управление системой вентиляции позволяет легко создать комфортные условия обитания

От чего зависит выбор вида вентиляции

Каждый из этих способов имеет свои достоинства и применяется при определенных условиях. Выбор подходящего метода построения системы вентилирования зависит от нескольких условий. Прежде чем спланировать и произвести расчет вентиляции, нужно ответить на главные вопросы: где расположено строение, и из какого материала простроен дом.

Отвечая на первый вопрос, важно оценить загрязненность территории. Если дом расположен вблизи промышленной зоны, недалеко от проезжей части или в центре города, то разумнее сделать выбор в пользу принудительной вентиляции

В таких случаях воздух, поступающий в комнаты, нужно дополнительно очищать от вредных примесей и газов.

Воспользоваться естественной системой воздухообмена лучше в тех случаях, когда дом построен в чистом месте, в лесном массиве, глубоко в деревне, далеко от скопления производственных предприятий и автомагистралей.

Что касается строительных материалов, применяемых для возведения жилых построек, то нужно знать их свойства. Это необходимо для правильной организации вентиляционной системы. Например, при грамотном планировании строения из дерева, газобетона, шлакоблока можно обеспечить хорошее поступление чистого воздуха естественной системой воздухообмена. А в случае, если материалом для строительства служили вакуумные панели, сип-панели и другие современные материалы, потребуется организация системы вентилирования принудительного типа.

Комплексный или смешанный тип вентиляции применяется в тех случаях, когда естественный приток свежего воздуха не обеспечивает качественного воздухообмена. Данная схема используется обычно в определенных помещениях, таких как котельная, ванная комната, кухня.

Вентиляция в доме из сип панелей

Дома из сип-панелей имеют облегченную конструкцию, поэтому для них допустимо применение любого вида вентилирования.

При выборе естественной вентиляции важно знать, что для прокладки вентиляционных каналов не допускается использование металлических труб, так как это может привести к снижению свойств теплоизолирующих элементов. Предпочтительнее в таких домах строить каналы для вентиляции из асбоцементных труб

Лучший вариант устройства циркуляции воздушных масс в таких домах — приточно-вытяжная вентиляция. В такой системе происходит равномерное поступление воздушных масс и отток загрязненного воздуха наружу. Система состоит из воздуховодов и приточно-вытяжной установки. Данный вид вентиляции не является дешевым, но жить в таком доме будет комфортно независимо от погодных условий и времени года.

Также предлагаем посмотреть обзорное видео, резюмирующее все сказанное о вентиляции в частном доме:

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Основные правила монтажа

Монтажные работы можно выполнить самостоятельно либо с привлечением подрядных организаций, но в любом случае начинать нужно с согласования проекта и составления списка необходимых манипуляций. На подготовительном этапе осуществляется выбор подрядчика, который должен согласовать и утвердить разработанное техническое задание. Далее совместно с заказчиком составляется график работ, где подробно описываются сроки, поставки комплектующих и расходных материалов, тип оборудования и его установка.

Перед началом работ следует проверить соблюдение следующих факторов:

  • что техническое задание разработано;
  • проект утвержден и согласован с подрядчиком, состоящим в государственном реестре СРОС;
  • все основные и межкомнатные стены, межэтажные перекрытия установлены;
  • готовность площадок для установки внутреннего и наружного вентиляционного оборудования обеспечена;
  • установлена гидроизоляция, если схемой предусмотрены мокрые фильтры;
  • выполнены все воздушные отверстия и каналы, заложенные в проекте;
  • присутствует основная вентиляционная шахта для естественной циркуляции воздуха;
  • в наличии опоры для крышных вентиляторов, предусмотренных в схеме;
  • стены воздуховодов покрыты штукатуркой.

К основным правилам монтажа вентиляционных систем относятся следующие требования:

  • продольные швы должны располагаться вверх;
  • крепления на болтах необходимо затягивать до максимального предела;
  • вентиляционные блоки устанавливаются на подготовленные крепления исключительно после монтажа;
  • крепеж должен учитывать массу самого воздуховода, чтобы она не передавалась механизмам;
  • крепежные элементы обязаны иметь виброизоляцию;
  • жесткие опоры предусмотрены для радиальных вентиляторов, с креплением анкерными болтами;
  • фильтры натягиваются ровно, исключая провисание;
  • электромоторы следует максимально точно подгонять к вентиляторам;
  • вращение крыльев должно быть свободным;
  • вентиляционные отверстия закрываются специальными решетками, размеры ячеек которых не должен превышать 7 см;
  • при устройстве вентиляционной системы количество изгибов необходимо минимизировать.

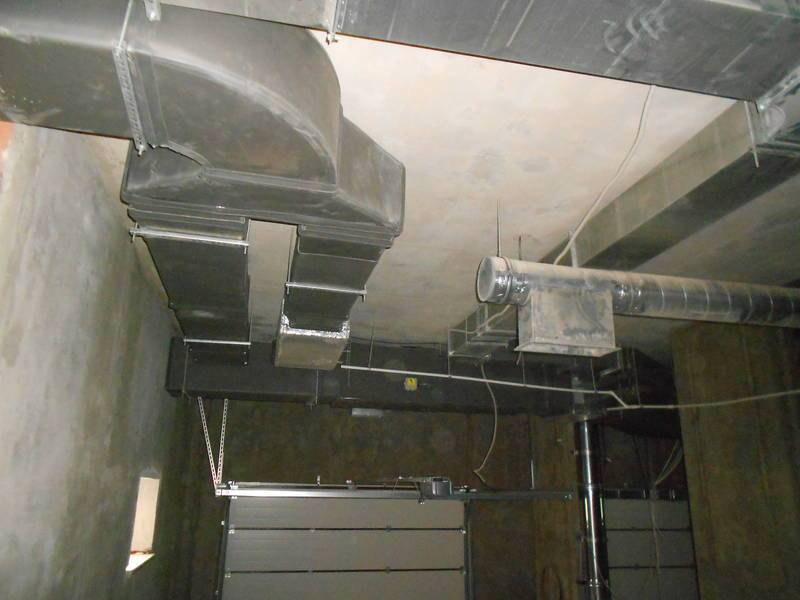

Основные этапы монтажа вентиляционных воздуховодов следующие:

  • отметка мест, в которых будут устанавливаться крепежи;
  • сборка крепежных элементов;
  • поставка воздуховодов и комплектующих к ним;
  • сборка отдельных вентиляционных секций;
  • монтаж собранных блоков в одну систему, крепление их в установленных местах.

Как правило, в жилых помещениях и сооружениях общественного назначения вентиляцию прячут за отделкой, но в производственных цехах ее оставляют открытой, чтобы облегчить к ней доступ.

Рекуперационные установки для квартиры

Недостаток многих систем приточной вентиляции – высокие энергозатраты на обогрев или охлаждение воздуха, поступающего в квартиру. Снизить расход электроэнергии помогут рекуперационные установки – они используют тепловую энергию отводимых воздушных масс для обогрева свежего воздуха с улицы.

При высокой разнице температур на улице и в квартире рекуперационная установка не сможет достичь нужных параметров, и воздух придется догревать, однако расход энергии в этом случае будет не в пример ниже, чем для обычного нагрева приточного воздуха.

Чем выше КПД модели, тем меньше необходимость дополнительного нагрева воздуха. В среднем КПД современных приточно-вытяжных установок составляет 85-90%, что зачастую позволяет полностью отказаться от использования калорифера.

Моноблочные приточно-вытяжные установки с рекуператором занимают относительно немного места – их вполне можно установить на балконе или лоджии. Среди продукции ведущих производителей климатического оборудования широко распространены модели производительностью от 150 до 2000 м3/ч. Для сравнения – в однокомнатной квартире повышенной комфортности площадью 60 м2 с двумя жильцами требуется воздухообмен в среднем от 300 до 500 м3/ч.

Монтаж приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция представляет собой эффективную систему, которая основывается на принципе замены отработанного воздуха на свежий. То есть обеспечивает приток свежего уличного воздуха и выводит застоявшийся из помещения. Она основывается на создании всего двух встречных потоков. Систему приточно-вытяжной вентиляции можно создать на основе вытяжки воздуха и полностью независимых подсистем притока. Также ее можно сконструировать на основе всего одной установки, которая будет работать на вытяжку и приток воздуха.

Удобство системы кондиционирования заключается в облегчении монтажа вентиляции и эксплуатации, а также в специфических дополнительных свойствах данных систем. Одно из них – рекуперация тепла, то есть процесс, при котором автоматически происходит повышение температуры свежего воздуха за счет тепла вытягиваемого из помещения воздуха. Таким образом, мы получаем экономию электроэнергии, которая не расходуется на нагрев втягиваемого воздуха, а затрачивается лишь на организацию и контроль воздушных потоков.

Также нагрев воздуха может осуществляться при помощи водяных или электрических нагревателей. Установка систем вентиляции обладает следующими преимуществами: обеспечивает автоматическую принудительную циркуляцию воздуха в помещении; производит нагрев и очищение воздуха. Некоторые современные системы также предусматривают увлажнение, что становится возможным за счет поступления влаги в поток свежего приточного воздуха. Этим же образом решается проблема образования конденсата в помещении.

К недостаткам относят шум, возникающий при работе. Но его можно минимизировать за счет использования специального шумозащитного короба. Кроме этого, большинство подобных систем не осуществляет принудительное охлаждение воздуха. Если система не обладает функцией увлажнения, придется побеспокоиться о регулярном отводе образующегося конденсата.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

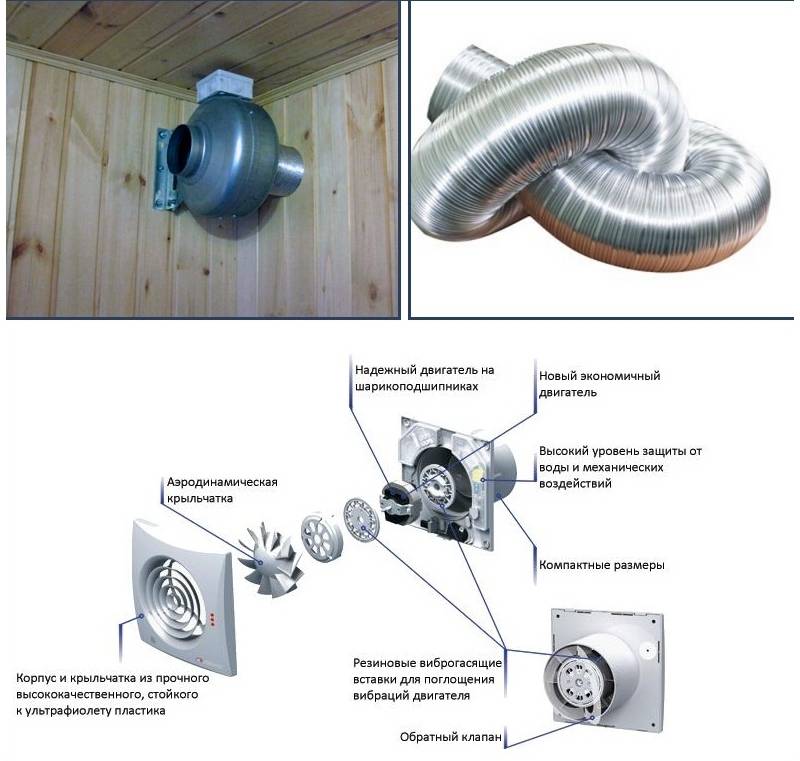

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

  • Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
  • Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
  • Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

  • Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
  • Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
  • Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
  • Корпус должен быть влагозащитным классом не меньше IP34.
  • Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Что такое канал естественной вентиляции

Представим себе вариант, когда у вас в доме одна комната, которая требует проветривания. Вентиляция подразумевает совмещение 2 процессов: приток свежего воздуха и выброс загрязненного. Тогда в комнате нужно иметь приточное отверстие. Оно может быть устроено как

  • щель под дверью,
  • приточный клапан в наружной стене
  • переточное отверстие в дверном полотне снизу с вентиляционными решетками.

Выброс воздуха будет осуществляться через канал естественной вентиляции. Он представляет собой трубу минимум 3 м округлого или лучше квадратного сечения минимум 0,0016м2  длиной. Если труба используется квадратная, то сторона должна быть минимум 100мм. При такой длине естественная вытяжка обеспечит выброс воздуха объемом 30м3/час при комнатной температуре. Если нужно увеличить вытяжной объем увеличивают продольное сечение или высоту трубы.

В самом простом случае необходимо установить в каждое помещение уже выстроенного дома такой канал и сделать приточное отверстие для организации постоянной вентиляции помещений.

Рекуператор для частного дома своими руками. Как сделать рекуператор своими руками?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха. Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

  • металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
  • рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
  • нержавейка, ДСП, фанера для корпуса согласно чертежам;
  • минеральная вата, пенополистирол для теплоизоляции;
  • 4 фланца из пластика для воздуховодов на основе канализационных труб;
  • лобзики по дереву и металлу, желательно электрические;
  • силиконовый герметик;
  • алюминиевая трубка 2-5 мм, длина по проекту;
  • универсальный клей;
  • саморезы;
  • стальной уголок 20х20 мм, длина по проекту;
  • шуруповёрт, ножовка по металлу;
  • фильтры бумажные, автомобильные – сколько потребуется;
  • строительный нож;
  • молоток;
  • дрель, набор свёрл;
  • вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

с отдельным теплоносителем.

Общие параметры теплообменников:

  • пластинчатый – КПД 60-80%, компактный, легко подключается;
  • противоточный – КПД 80-90%, установка сложнее, более дорогой;
  • роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора . Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

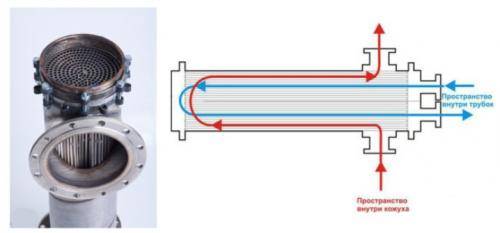

Из алюминиевых трубок можно собрать трубчатый рекуператор . От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

  • простые конструкция и технология монтажа;
  • КПД до 80%;
  • большой срок службы;
  • минимальное потребление электроэнергии;
  • легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок . Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

тл – толщина листа;

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
