Как установить встраиваемую вытяжку в шкаф: размеры для монтажа

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

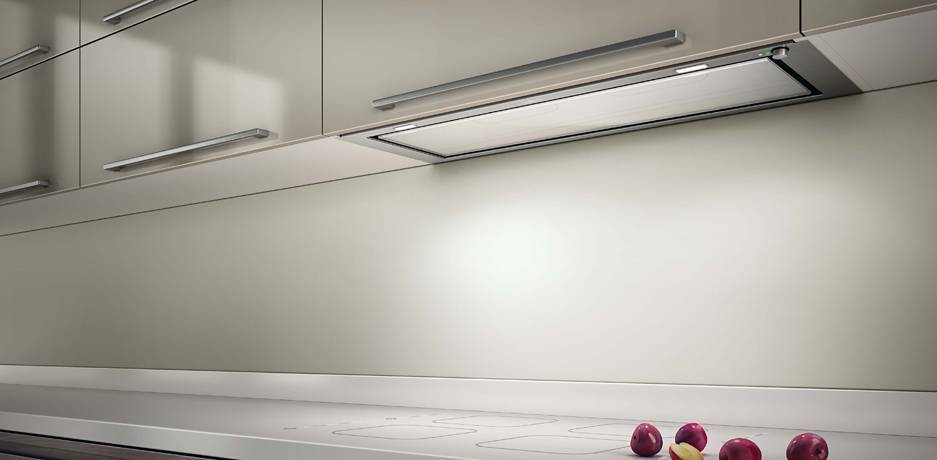

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как установить?

Установка кухонного вентиляционного агрегата может быть проведена самостоятельно или с привлечением профессиональных мастеров. Во втором случае остается положиться на их опыт и умения. Поэтому далее речь пойдет о том, как произвести монтаж встроенной вытяжки своими руками.

Необходимые для проведения монтажа материалы и инструменты:

• карандаш или маркер для разметки поверхностей;
• сверло для дерева на 10 мм;
• электронная пила по дереву;
• электролобзик;
• измерительная рулетка;
• дрель;
• молоток;
• отвертка и крепежные шурупы;
• деревянные подкладки;
• водостойкий клей.

Далее будет расписана стандартная схема монтажа встраиваемой вытяжной конструкции для кухни:

Предварительно нужно снять створки шкафа и освободить его полки.
Важно на время работ отключить электропитание в квартире.
Вытяжка навешивается не ниже, чем на расстояние в 75 см от поверхности плиты.
Перед тем как начать устанавливать вентиляционную конструкцию, необходимо разметить на нижней части подвесного шкафа габариты под врезку улавливающего элемента. По обозначенным контурам выпиливается отверстие под вытяжку

Также в нижней детали шкафа сверлятся углубления под саморезы, на которые будет крепиться нижняя панель вытяжки. Для удобства проведения этих манипуляций нижнюю полку шкафа лучше снять, удалив боковые элементы крепежа.

• Если в шкафу есть еще одна или несколько полок, следует их демонтировать. Более трудоемким вариантом является выпиливание в полках отверстий для воздуховода и других элементов конструкции. Все отверстия делаются после предварительного замера элементов и разметки.
• Для воздуховода и основной части вентиляционной конструкции на задней стенке шкафа и стене за ним прикручиваются крепежные элементы.
• Если труба воздуховода будет выходить под потолок, в верхней детали шкафа для нее делается соответствующее отверстие.
• Нижний улавливающий элемент вытяжки крепится при помощи саморезов в подготовленное под его габариты отверстие в нижней полки шкафа. Вся конструкция собирается и закрепляется.
• Воздуховод ведется к вентиляционной системе. Там он закрепляется при помощи клея, герметика и хомутов. В частных домах можно при помощи перфоратора пробить отверстие нужного размера в удобно расположенной внешней стене и после этого сделать отвод воздуха из помещения сразу на улицу.

Несколько полезных советов по самостоятельной установке встроенной кухонной вытяжки:

• Специалисты рекомендуют избегать лишних перегибов воздуховода. Они существенно понижают мощность вентилирующей системы и делают ее работу более шумной.
• Более тихой и прочной альтернативой гофрированному воздуховоду является пластиковая труба с круглым сечением.
• Если вытяжка работает по проточному принципу, то есть выводит воздушные массы в вентиляционную систему или на улицу, желательно установить в воздуховоде обратные клапаны. Они будут препятствовать забросу воздуха в помещение в то время, когда вентиляционный агрегат не работает.
• Гофрированный воздуховод перед монтажом рекомендуется хорошо растянуть. Его складки создают дополнительный шум при работе воздухоочистительной с системы.
• Бывает так, что габариты воздухозаборного элемента вытяжки шире размера нижней части шкафа. В таком случае придется снимать нижнюю полку и задействовать для крепления нижней панели агрегата соседние шкафчики. Надежнее всего доверить такую работу профессиональным мастерам.

Как встроить вытяжку в шкаф самостоятельно

Для того чтобы установить или переустановить вытяжку, потребуются:

средство для разметки – карандаш или маркер;
рулетка или столярный уголок;
сверло по дереву с размером диаметра 10 мм;
электролобзик или пила, которая предназначена специально для древесины с разверткой зубьев внутрь полотна;
если будет присутствовать круглое отверстие для воздуховода, стоит подготовить пилу для электролобзика, которая специально предназначена для криволинейных резов

Важно, чтобы у устройства был прямой зуб и малая ширина полотна;
специальная отвертка для работ с конфирматами;
4 одинарных уголка из пластикового материала;
шило;
шурупы с типоразмером 3,5×16, которые предназначены специально для ДСП. Стоит использовать элементы белого цвета;
любой клей с водостойкой структурой.

Пила для фигурных резов

Вышеперечисленный набор инструментов является обязательным для установки вытяжки в шкаф.

Ниже рассмотрим схему установки вытяжки в шкаф с распашными дверцами

Стоит обратить внимание на то, что монтаж может потребовать переноса петель. Данный процесс можно проделать самостоятельно, для этого потребуется обычная отвертка

Если вы не знаете, как это делается, то можно просмотреть в Интернете подробную инструкцию.

Как делается врезка вытяжки в кухонный шкаф

Размеры пространства от рабочей поверхности до вытяжки

Разберемся, как правильно встроить вытяжку в шкаф своими руками. Врезка подразделяется на этапы:

• удалить среднюю полку, вырезать геометрически правильную форму, где будет произведено крепление прибора;
• после демонтажа, развернуть отверстия специальным инструментом, для электроподключения;
• закрепить все элементы в шкаф: вытяжку и двери;
• если большой шкаф имеет бортик, достаточно воспользоваться лобзиком с крупным зубом либо с мелким;
• после выборки отверстия в нижней полке обработать наждачной бумагой, кругом для шлифования с величиной абразива 1,5–2,5 мм.

Процесс крепления

Крепление вытяжки выполняется следующим способом:

• Выбирается место, где будет прикреплена вытяжка;
• если требуется фланцевое соединение (круглое, треугольное, прямоугольное, овальное), выбирается угол 90 градусов по диагонали;
• уголки прикручиваются последовательно, все 4 штуки, при помощи биты диаметром 0,1–0,4 мм;
• шурупы по дереву вкручивают согласно толщине задней стенки шкафа, в котором будет крепиться вытяжка;
• для маскировки шурупов, рекомендуется использовать лакокрасочные покрытия, выполненные на водоэмульсионной основе, белого цвета.

Установка

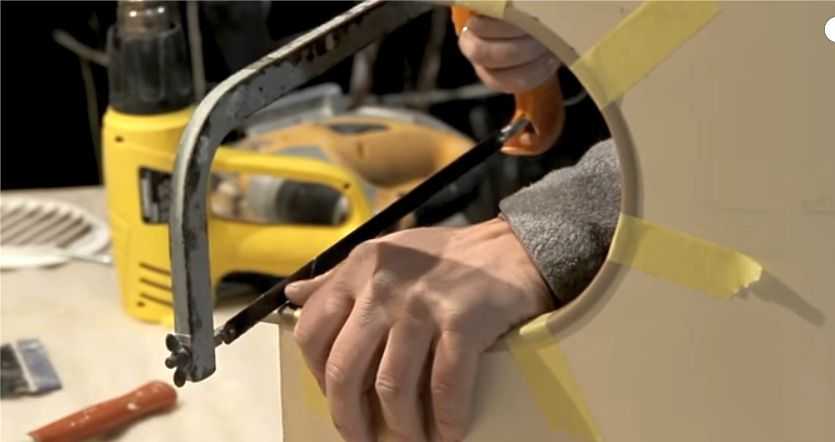

Как делается прорезка отверстий для воздуховода

Стоит использовать шкаф с модифицированной верхней и нижней полкой

Важно, чтобы была возможность для прорезки отверстия для воздуховода

Прорезка отверстий выполняется так:

• при помощи маркера стоит разметить прямоугольник или круг. Форма отверстия зависит от типа используемого воздуховода;
• если требуется прямоугольное отверстие, то нужно просверлить отверстия в каждом из углов;
• если будет применяться воздуховод с круглым сечение, то достаточно будет выполнить одно отверстие с диаметром 10 мм. В него можно будет спокойно просунуть пилу;
• далее при помощи специального электролобзика выпиливаются отверстия под воздуховод;
• после этого торец ДСП в месте с распилом требуется обработать специальным клеем из полимерной основы. Он обеспечит защиту от проникновения влаги;
• затем размечаются области креплений встраиваемой вытяжки. Для этого снимается полка с отверстием, прикладывается к изделию и делаются наколы при помощи шила;
• когда все сделано, изделие полностью устанавливается в шкаф.

Установка всех элементов

Важно все выполнить точно, поэтому во время установки вытяжки с воздуховодом стоит учитывать следующие важные рекомендации:

• сначала к полке прикручиваются все 4 уголка;
• снимаем шкаф, кладем его на пол плашмя задней стенкой и устанавливаем полку на свое место;
• шилом делаются наколы размещения саморезов на боковой стенке;
• уголки фиксируются нулевым смещением полки;
• в конце производится установка вытяжки. Она фиксируется на саморезы.

Требования к конструкции мебели

Сама конструкция шкафчика под встраиваемую вытяжку вполне тривиальна. В нём две боковые стенки с общей глубиной верхнего яруса, скреплённые верхней горизонтальной перегородкой и без дна. Также должна быть внутренняя полка, расположенная между стенками. Лучше не заказывать присадку этой детали при изготовлении: четыре конфирмата можно засверлить и вручную по месту, но зато так вытяжка будет установлена максимально плотно. Можно добавить ещё несколько деталей, чтобы обустроить внутреннее пространство шкафа, о них расскажем позже.

Сложнее обстоит дело с размерами. Чтобы техника после встраивания гармонично вписалась, не образуя значительных щелей и зазоров, вытяжка или ее чертёж с основными габаритными размерами должны быть на руках к моменту производства мебели. Размер вытяжки подбирается в соответствии с шириной плиты или варочной поверхности, фактически же корпус на пару сантиметров больше.

Самая широкая нижняя часть задаёт основные габариты шкафа. Наружный размер шкафа должен в точности соответствовать ширине вытяжки. Глубина мебельного корпуса может быть больше на 50–60 мм, в этом случае вытяжка сдвигается к переднему краю, а открытый участок сзади закрывается тонкой скрепляющей перегородкой

Обратите внимание, что корпус скрытого блока вытяжки имеет зазор в 10–15 мм от стенок шкафа — это одно из важнейших условий установки встраиваемых электроприборов

Совет 2: Как выбрать вытяжку

Дизайн вытяжки

Вытяжки, которые состоят из четырех главных компонентов: вентиляторного блока, воздухозаборника, фильтров и корпуса, внешне отличаются друг от друга. Самые простые – плоские устройства. Они бывают двух видов: встраиваемые и навесные. Последние крепятся на стену или днище шкафчика над плитой. Встраиваемые агрегаты монтируются внутрь навесного кухонного шкафа, поэтому перед покупкой необходимо убедиться, что определенная модель войдет в шкафчик, и что в нем можно будет подготовить соответствующее отверстие.

Наиболее распространены сегодня и каминные вытяжки, название которых восходит к форме устройств. Их монтируют на стену над плитой. Эти модели более производительны, большинство из них способны работать в режиме отвода и рециркуляции воздуха. В ассортимент многих фирм уже вошли островные вытяжки, которые крепятся к потолку над кухонным «островком», и угловые приборы, предназначенные для крепления в углу кухни. Для декорирования вытяжек используют закаленное стекло, дерево, покрытое защитным лаком, искусственный камень и расписанные вручную металлические элементы.

Наиболее популярны вытяжки, выполненные из нержавеющей стали и алюминия. Модели из полированной нержавейки выглядят довольно эффектно. Такая поверхность легко моется, однако ее нельзя чистить абразивами. Недостатком этого материала является то, что на нем остаются следы пальцев, и производители рекомендуют ухаживать за такими изделиями при помощи специальных составов. Алюминиевые агрегаты хороши тем, что их поверхность «подстраивается» под цвет кухонных предметов, удачно вписываясь в интерьер. Кроме того, на алюминиевых вытяжках не остается следов пальцев.

Принцип работы

Выбирая вытяжку, необходимо решить для себя, как она будет удалять неприятные запахи – посредством отвода или рециркуляции воздуха. Оба варианта имеют свои преимущества и недостатки. Большинство современных устройств устроено таким образом, что могут работать в обоих режимах, однако если не проложен воздуховод, прибор можно будет эксплуатировать только в режиме рециркуляции.

При рециркуляции вентилятор затягивает воздух под зонт и, пропуская его через фильтры, возвращает обратно в кухню уже чистым. Хозяйки хвалят такие вытяжки за невысокую цену и простоту монтажа, но часто остаются недовольны низкой производительностью и необходимостью периодически менять угольный фильтр. Для правильного функционирования вытяжки позаботьтесь о том, чтобы приобретенные в магазине воздуховоды были правильно смонтированы.

В режиме отвода воздух также забирается вентилятором и пропускается через жироулавливающий фильтр, однако не возвращается обратно, а выбрасывается в вентиляционную шахту или на улицу по специальному каналу. Данный метод борьбы с запахами более эффективен, но достаточно трудоемок монтаж воздуховода. Он должен быть хорошо загерметизирован и иметь на выходе специальный клапан, препятствующий проникновению холодного воздуха с улицы в помещение.

Как правильно установить встраиваемую вытяжку

Установка оборудования проводится с учетом высоты размещения навесных шкафов над столешницей и варочной поверхностью.

Вытяжка, полностью встраиваемая в навесной шкаф, устанавливается на одной высоте с остальными шкафчиками, за исключением случая, когда дизайнер задумал разместить кухню горкой или каскадом.

Оптимальной высотой размещения навесных модулей кухонного гарнитура над рабочей поверхностью столешницы считается 50 см. Этого вполне достаточно, чтобы шкафы не мешали работе на столе.

Этого также достаточно чтобы, можно было разместить на столешнице другую бытовую технику, например, микроволновку или чайник.

А вот что касается высоты установки вытяжки над поверхностью плиты, то она должна быть больше. Над плитой с электрическими конфорками шкаф с вытяжкой должен быть размещен на высоте не меньше чем 65 см.

Но это в идеальном случае, а вот в каждом конкретном, чтобы встроить оборудование в шкаф, нужно учитывать второй фактор – рост человека. Оптимальной считается высота установки кухонной вытяжки выше уровня глаз.

Такое расположение оборудования дает возможность держать в поле зрения все, что находится на варочной поверхности. Тем, кто имеет высокий рост, рекомендуется выбирать технику телескопического типа и устанавливать ее на комфортной для себя высоте.

Сборка оборудования осуществляется в определенной последовательности. Сначала делается разметка места установки шкафчика. На стене над варочной поверхностью отмечается высота, на которой будет установлен шкаф, размечаются точки для крюков и петель.

На нижней панели шкафа вычерчивается контур места, куда предстоит встроить устройство. В полках и крышке шкафа вычерчиваются контуры для воздуховода.

Обычно работа по установке сводится к прорезке в днище, полочках и крышке шкафа электролобзиком отверстия под корпус и отводной рукав, обработке кромки выреза.

Отверстия вырезаются таким образом, чтобы между корпусом вытяжки и кромкой было расстояние 2-2,5 мм с каждой стороны. Для отверстий под воздуховод припуск может быть больше — до 1 см.

После того как будут обработаны все вырезы, в шкаф монтируется корпус оборудования. При установке обязательно устанавливается прокладка из резинового уплотнителя между корпусом и крышкой шкафчика.

Затем шкаф устанавливается на место и фиксируется. Только после этого через вырезы выводится труба и подключается к выходному патрубку или пластиковому переходнику.

После закрепления гофрированной трубы или пластикового рукава хомутом на корпусе для уменьшения вибрации промежуток между трубой и вырезом заполняется резиновым уплотнителем или поролоном.

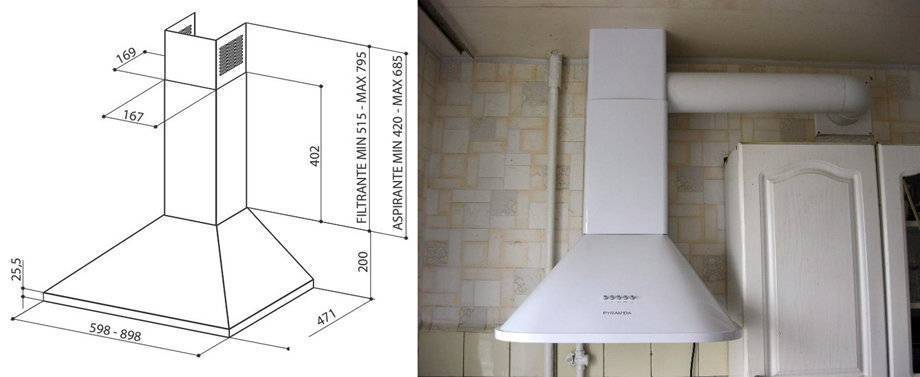

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

• гофрированный воздуховод;
• пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Особенности эксплуатации

В процессе эксплуатации соблюдаются обычные требования. Прибор не должен перегреваться, на него не допускается попадание воды

Обращается внимание на провода, которые не должны касаться горячей поверхности. Кроме того, проводится следующее обслуживание:

Регулярно прочищается жировой фильтр. Для этого он снимается и промывается с применением моющего средства. Затем ставится на место.
Ответственным элементом рециркуляционной вытяжки является угольный фильтр

Каждые полгода требуется его замена, поскольку за этот срок он утрачивает свои свойства.
Обращается внимание на выдвижную панель. Ведется удаление образовавшегося слоя жира, чтобы элемент двигался без затруднений.
Протирается сенсорная панель

На этой части аппарата постоянно присутствуют отпечатки. При появлении толстого слоя жира оборудование будет хуже включаться.
За чистотой передней панели необходимо следить и при кнопочном включении. Жир заходит в щели, и идет залипание кнопок.

Рекомендуем ознакомиться: Вытяжные вентиляторы для установки в ванной комнате

Особенности вытяжного оборудования

Вытяжка — это устройство, предназначенное для очистки воздуха в помещении. Принцип её работы похож на действие пылесоса. За счёт установленного двигателя и вентилятора происходит забор воздуха, пропускание его через систему фильтров и выброс наружу. Но, в отличие от пылесоса, вытяжка — это стационарное устройство, монтирующееся над кухонной плитой. Существует два принципиально отличающихся друг от друга режима работы устройства:

• циркуляционный — втянутый устройством воздух проходит через систему очистки и выбрасывается через специальное отверстие в это же помещение;
• проточный — подразумевает такой режим работы, при котором вытянутый воздух направляется в воздуховод, подключённый к системе вентиляционной шахты или к выходящему наружу здания отверстию.

Первый режим считается менее эффективным, так как производительность вытяжки невелика. Зато в помещение возвращается часть тепла, взятого из него со втянутым воздухом. Режим же отвода воздуха за пределы комнаты позволяет достигнуть 100% его очистки. Но при этом монтаж такого вытяжного оборудования отличается определёнными неудобствами.

В зависимости от типа подключения вытяжки могут быть следующих видов:

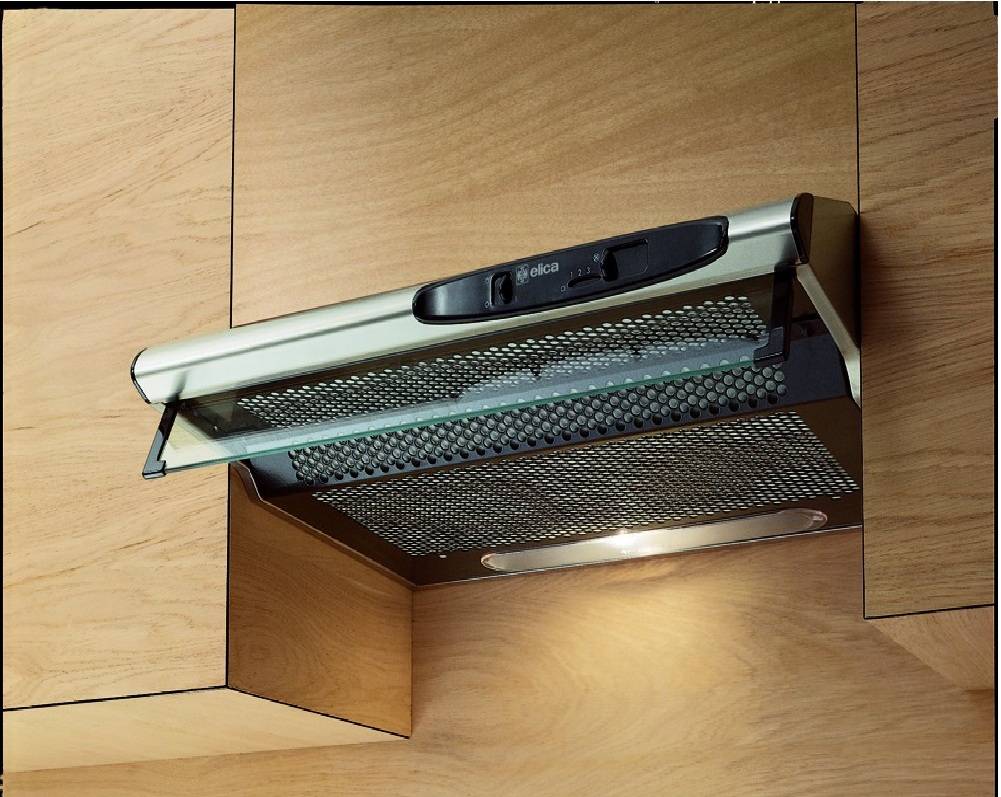

• подвесные — предназначены для монтажа под навесным шкафом или полкой, непосредственно расположенными над плитой;
• встраиваемые — располагаются в середине кухонного гарнитура над варочной поверхностью или встраиваемые в столешницу;
• стеновые — крепятся на поверхность стены, как бы накрывая при этом собой кухонную плиту, предназначены для подключения к вентиляционной шахте;
• угловые — их форма предполагает установку в углу помещения;
• островные — подвешиваются к потолку и служат для использования совместно с плитами, располагающимися не классически возле стены, а посередине помещения — на «острове».

Перед тем как сделать вытяжку на кухне в квартире, необходимо правильно определиться с нужным типом оборудования. Зависит выбор от места расположения плиты на кухне или прохождения вентиляционной шахты

Установка всех элементов в шкаф

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

• уголки прикручиваются сначала к полке, все четыре;
• полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
• с помощью шила накалывается место для саморезов на боковой стенке;
• уголки фиксируются с нулевым смещением полки.

Общие характеристики

Колпак вытяжного шкафа необходим не только для поглощения неприятных запахов – приятных, возникающих во время готовки, тоже. Ведь одно дело, когда аромат пищи витает лишь на кухне, другое, если он пропитывает пространство всей квартиры. Кроме того, вытяжка не дает мельчайшим частицам жира, брызгам еды, образующимся во время готовки, разлетаться по стенам, шкафам. Вытяжка втягивает их в себя, заметно облегчая последующий процесс уборки.

Особенность встраиваемой вытяжки в том, что ее устройство спрятано в шкафу, подвешенным над плитою. Она может быть как проточной, так рециркуляционной. Принцип работы первой разновидности заключается в том, что загрязненный воздух выводится с помощью отвода в вентиляционную шахту или, за неимением ее, напрямую на улицу через дополнительное отверстие в стене. Для перемещения воздуха используются вентиляторы для вытяжного шкафа.

Рециркуляционная не требует наличия вентиляционной шахты. Принцип работы этой системы заключается в очищении загрязненного воздуха с возвращением его в квартиру. Для этого вытяжка оснащена специальными фильтрами, чаще всего – угольными. Они очищают воздух, задерживают в себе частицы грязи, нейтрализуют запахи. От их параметров зависит качество работы вытяжки. Кроме того, фильтры необходимо периодически менять – раз в полгода. Воздух в вытяжку затягивается снизу через жировой фильтр, на котором оседает основная часть частичек еды, жиры, пыли. Затем проходит через систему угольных фильтров и, очищенный, возвращается назад.

По типу конструкции встроенная вытяжка бывает:

• полновстраиваемая;
• с выдвижной панелью;
• козырьковая.

Полновстраиваемая

С выдвижной панелью

Козырьковая

Первый тип полностью помещается в вытяжной шкаф. Поэтому рабочая поверхность вытяжки равняется площади его дна, которое, как правило, меньше, чем площадь плиты. Для большей производительности вытяжки необходимо, чтобы эти два показателя совпадали. Поэтому большей производительностью обладают козырьковые модели и с выдвижной панелью. Козырьковые включают в себя внутреннее устройство, спрятанное в шкаф под вытяжку, и поверхность, нависающую над плитой.

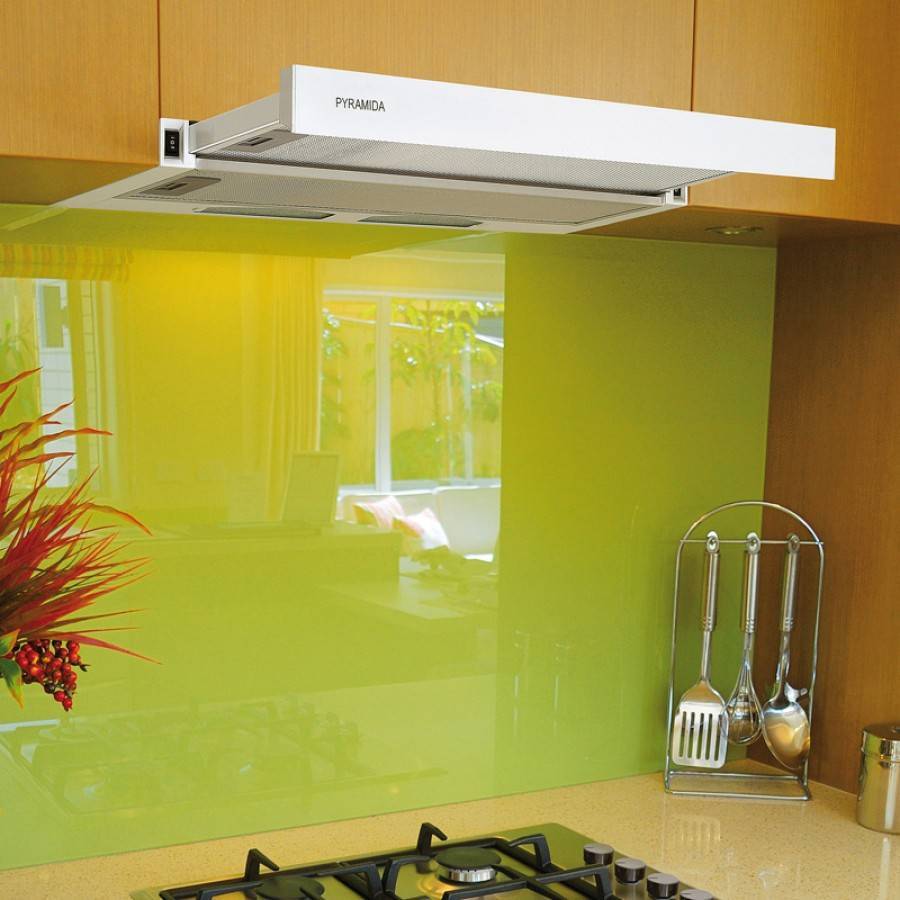

Самой удобной является выдвижная модель. В выключенном состоянии она компактна, практически незаметна глазу. Чтобы включить, нужно выдвинуть панель, расположенную над плитой. Она может равняться площади плиты, а может быть больше.

По типу управления бывают кнопочные или сенсорные модели. Последние более современные, удобные в управлении. Включать, выключать, регулировать ее работу можно малейшим прикосновением, допустим, ребром ладони

Это важно, поскольку во время приготовления пищи руки нередко бывают грязными. Зато такая система требует более тщательного ухода. На сенсорной панели видны даже отпечатки пальцев, а вывести ее из строя проще, чем кнопочную. Если говорить о стандартных характеристиках, то их можно посмотреть в таблице

На сенсорной панели видны даже отпечатки пальцев, а вывести ее из строя проще, чем кнопочную. Если говорить о стандартных характеристиках, то их можно посмотреть в таблице.

Стандартная размерная сетка	50х60х90 сантиметров.
Мощность вентиляторов (производительность)	Для малогабаритной квартиры потребуется не менее 210 кубометров в час.
Тип используемого фильтра	жировой; угольный.
Уровень шума	Комфортным считается уровень шума до 50 Дб.
Дополнительные функции	подсветка; выдвижной экран; автоматическое отключение выбранного режима.
