Монтаж и подключение радиаторов отопления своими руками

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

• Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
• Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

• По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
• По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

1. Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
2. Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.

Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.

Трубопровод в виде закольцованного контура служит для транспортировки теплоносителя. Есть множество схем прокладки труб, выбор зависит от общестроительных факторов и общей структуры отопительной системы.
Вспомогательное оборудование. Для нагнетания воды в трубах применяются циркуляционные насосы. Запорно-регулирующая арматура (краны, клапаны, термоголовки) позволяет сбалансировать теплоотдачу, качественно распределить тепло по дому. Расширительные баки нужны, чтобы в случае необходимости снять избыточное давление. В закрытых системах для контроля давления используют сбросные клапаны.

Процесс подготовки к подключению от котла

Предварительные работы весьма важны перед монтажом радиаторов отопления:

• Обследование текущей обвязки. Изучение позволит создать аналогичную систему, что положительно скажется на эксплуатации.
• Проверка комплектующих к радиатору. В наборе должны присутствовать: кран Маевского, запорные вентили, кронштейны.

В некоторые модели включены переходники и прокладка, иногда их нужно докупить. При ручной замене понадобятся инструменты — ключи, подходящие по размеру. И также необходимо приобрести герметик.

• Проверка труб на совместимость с новой батареей. Внешний слой биметаллического устройства выполнен из алюминия, которые не сочетается с мягкими материалами. Например, потребуется заменить медную обвязку или краны. В противном случае системе грозит скорое разрушение.
• Подбор места размещения батареи. Это особенно касается креплений, если происходит замена старого устройства.
• Проведение исследования радиатора на наличие видимых повреждений, целостности поверхности, покрытия.
• При полном соответствии компонентов переходят к замене. На подготовительном этапе из старых батарей сливают воду.

Окончив подготовку, переходят к выбору схемы подключения. В первом пункте указано, что следует выбирать вариант, аналогичный старому. Это позволит не перестраивать всю систему и сохранит текущий КПД. Процесс работы достаточно прост и описан ниже.

Важно! По окончании проводят комплекс испытаний, известный как опрессовка. Она включает проверки водой, теплом и пневматикой

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

• Ввернуть прилагающиеся заглушки и пробки.
• Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
• Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

• Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
• Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
• Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
• Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Схемы подключения радиаторов отопления в частном доме

Многие даже не догадываются, что такая схема подключения значительным образом оказывает влияние на теплоотдачу прибора отопления, циркуляцию внутри него теплоносителя и интенсивность движения горячей воды. Это моменты, влияющие на эффективность работы отопительной системы в целом.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

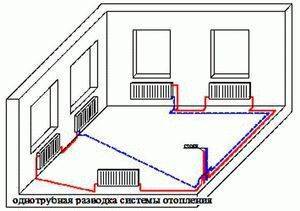

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Устройство радиатора отопления

Большинство батарей имеют простую конструкцию. Они состоят из двух горизонтальных коллекторов, которые соединены вертикальными перемычками для циркуляции теплоносителя. Эта конструкция из труб выполнена из металла с хорошей теплоотдачей либо имеет корпус для повышения площади контакта нагретой поверхности с воздухом.

Верхний и нижний коллектор с двух сторон имеет входной и выходной патрубок. Но для подключения к отопительному контуру используется только два патрубка, а остальные глушатся. Эффективность работы прибора зависит от расположения подающей и отводящей трубы.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая

Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа. Методы установки батарей:

Методы установки батарей:

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Разбор на сегменты

Чтобы правильно разобрать алюминиевый радиатор, вам понадобится специальный инструмент — ниппельный ключ, который делается именно для этой работы. В магазинах его, как правило, нет, поскольку он представляет собой продукт ума и труда работников сантехнической сферы. Добыть его можно двумя способами.

Первый — попытать счастья на местном рынке (если таковой имеется), где продаются различные подержанные инструменты и прочие полезные в хозяйстве вещи. Вполне вероятно, что там вы найдете искомое, причем по приемлемой стоимости. Второй вариант — обратиться в любую мастерскую, занимающуюся сантехническими работами, и попросить у них ниппельный ключ в аренду.

Когда ваши поиски успешно завершатся, можно заняться непосредственно разборкой оборудования. Для этой процедуры существует определенный порядок.

1. Первое, что нужно сделать — перекрыть воду в стояке, к которому подключен радиатор, и слить из системы теплоноситель. Если вы являетесь владельцем частного дома, то можете сделать это своими руками. Если же вы имеете дело с централизованной системой отопления, то такие вопросы могут решаться только через организацию, управляющую зданием. Для этого необходимо написать заявление и затем дождаться прихода специалиста. К слову, в случае проживания во многоквартирном доме вы можете производить подобные работы только в тот период, когда отопительный сезон уже закончен. В противном случае вы просто не сможете получить разрешение, поскольку остановка системы централизованного отопления принесет холод не только в вашу, но и в соседские квартиры.
2. После того как вы разобрались с отключением воды в системе, поставьте под места соединения радиатора и магистрали емкости для сбора остатков теплоносителя, который будет вытекать в процессе отделения оборудования.
3. Открутите фитинги, соединяющие батарею с магистралью. Заодно проверьте их состояние. Если вы заметите какие-либо недочеты — трещины или «сглаженную» резьбу — то лучше заменить эти элементы на новые. Только учтите, что с алюминиевыми радиаторами сочетаются далеко не все металлы. Например, фитинги из латуни или меди использовать категорически нельзя, так как из-за этого может возникнуть электрохимическая реакция, которая повлечет за собой начало коррозийных процессов.
4. После отсоединения снимите радиатор с удерживающих его кронштейнов.
5. Теперь пришло время использовать тот самый инструмент, над добычей которого вы в свое время изрядно потрудились. Ниппельный ключ нужно ввести в батарею ровно до того места, которое собираетесь демонтировать. Затем необходимо попасть концом инструмента в предназначенное для этого отверстие на соединительном элементе. После того как вам это удалось, поверните гайку в нужном направлении на пол-оборота. Вообще, для этого этапа желательно пригласить помощника, который будет фиксировать радиатор на одном месте, пока вы возитесь с соединениями. Итак, провернули гайку на пол-оборота, переходите к той, которая расположена на противоположной стороне, и там повторите ту же операцию. Таким образом, понемногу откручивая каждый элемент поочередно, вы сможете полностью отделить одну секцию от другой. Будьте внимательны и терпеливы — каждую гайку нужно поворачивать именно понемногу, примерно на 5–7 мм. В противном случае секцию может сильно перекосить, результатом чего станет повреждение элементов радиатора, и возникнет необходимость их замены.
6. После откручивания нужных гаек снимите сегмент, а затем проведите проверку всех прилагающихся к нему прокладок. Качество и состояние резиновых уплотнителей играет важную роль. Деформированные прокладки могут вызвать появление протечки. Поэтому в случае малейших сомнений в их пригодности лучше заменить эти элементы на новые. Причем желательно приобрести прокладки из паронита, поскольку этот материал лучше всего себя зарекомендовал. Если нет такой возможности, то попробуйте найти хотя бы силиконовые уплотнители. Резиновые же ставить не рекомендуется, так как они быстро выходят из строя.
