Почему не работает клапан
Признак того, что сломался обратный клапан — система не может удержать набранное давление. Вернее, поломанный клапан — только одна из причин. Вторая — негерметичность подающего трубопровода. Так что придется проверять оба варианта.
Как выглядит обратный клапан на воду в разрезе
Если посмотрите внимательно на устройство обратного клапана, то поймете, что ломаться-то и нечему. Возможные поломки — клин на штоке и мусор, который мешает диску плотно прижаться. Может быть еще износ запорной пластины. Последнее — неизлечимо, сразу меняем. Износ — это и продавленные бороздки от седла на уплотнительном кольце тоже. Так что наличие уплотнения — неоднозначное преимущество. Резина продавливается и клапан начинает «травить».
Так выглядит засор на ОК малого диаметра
Если покосился или заклинил шток, в некоторых случаях можно поправить его. Как правило, это не надолго, и снова он заклинит довольно скоро. Если же запорная пластина была засорена, обычно ее можно очистить. А чтобы подобная ситуация не повторялась, поставьте перед обратным клапаном фильтр. Если там он уже есть, а вода все еще слишком грязная, вариантов несколько:
- поставьте второй — более мелкий фильтр;
- либо поднимите конец трубопровода от уровня дна;
- почистите или углубите колодец или скважину.
Если речь о погружном насосе типа «Малыш«, снизить количество мути поможет гашение вибраций, которые возникают при его работе. Способы разные — от применения пружин в подвесе, до прорезиненной подвески. Это действительно помогает. Еще как вариант — в колодец на дно поставить бочку с широкой горловиной, а в нее насос. Меньше будет подниматься ил и песок.
Можно увидеть вот такую картину
Следующее замечание. Если после длительного периода работы без поломок, обратные клапаны стали «лететь» один за другим, возможно изменился уровень воды и вам надо переместить точку всасывания. Второй вариант — песком или илом забились трубы и надо трубопровод элементарно промыть. Ну, и проверить его на герметичность. Кстати, если станция не набирает давления, то дело, скорее всего не в обратном клапане, а в груше, ее креплении, ниппеле и т.д.
Настройка автоматики
Правильно работающая система должна функционировать в автоматическом режиме. Для этого в гидроаккумулятор устанавливается реле давления. Оно необходимо, чтобы отключать насос при достижении максимально заданного показателя. А также, чтобы помпа включилась и начала снова закачивать воду, когда давление понизиться до указанного заранее минимума.
Все настройки производятся самостоятельно:
- Помпа отключается, а из гидробака сливается вода. Это можно сделать, открутив ключом специальный кран внизу системы.
- Запуск насосной станции снова активируется для заполнения гидроаккумулятора.
- В момент отключения насоса, нужно зафиксировать показания манометра. Это будет верхним порогом.
- После этого открывается самый дальний от насоса кран. Пока течет вода, можно отрегулировать ее напор. Для этого на реле необходимо подкручивать гайку на большой пружине.
- Необходимо дождаться, когда насос снова запустится. Это произойдет при понижении давления по мере вытекания воды.
- Зафиксированные показания будут соответствовать нижнему порогу.
Снятие показанийИсточник gaz-test.ru
- Далее нужно найти разницу между верхним и нижним давлением.
- Если найденные параметры окажутся близки к 1,4 бар, то больше ничего делать не нужно. Система работает в оптимальном режиме.
Когда показания оказываются ниже стандартного значения, насос начнет чаще запускаться, а напор может оказаться прерывистым. Это приведет к преждевременному износу рабочих узлов. Более высокие показатели от нормы позволят эксплуатировать станцию в щадящем режиме. Но при этом будет сильно заметна разница между максимальным и минимальным напорами.
Для регулировки этих параметров на реле есть малая пружина. И ее натяжение можно менять при помощи откручивания гайки. После завершения настроек, проводят повторный запуск системы. И если итоги не удовлетворительны, все действия повторяют.
Видео описание
В этом видео показано, как запустить водяную станцию и избежать при этом распространенных ошибок:
Правила эксплуатации
Производители насосного оборудования дают четкие предписания, что нужно делать, чтобы их техника работала без перебоев в течение всего заявленного срока эксплуатации. Выполнение профилактических работ и своевременное устранение всех неисправностей позволит продлить срок жизни насоса, а системе плодотворно работать.
Особенности эксплуатации насосной станции:
В случае неиспользования оборудования в зимнее время, всю воду из системы необходимо полностью сливать. Это поможет избежать серьезных неприятностей, связанных с заменой целых узлов. А делать это нужно еще до первых заморозков.
Кран для слива водыИсточник вода-вдом.рф
После консервации на зимний период нужно выполнять проверку давления в гидроаккумуляторе. Это не следует забывать делать и во время беспрерывной работы оборудования
И обращать внимание на давление необходимо не реже раза в месяц.
Нахождение всех рабочих узлов станции в сухом и теплом месте, является обязательным условием для нормальной работы оборудования. Поэтому помещение необходимо подготовить заранее
И если есть необходимость, то утеплить и высушить.
Фильтр грубой очистки необходимо периодично промывать, удаляя отложения примесей, которые содержаться в источнике. Если этого не делать, то вода станет поступать рывками. А в случае полного засорения, холостая работа мотора приведет к его быстрой поломке.
Если по каким-либо причинам невозможно выкопать траншею для водной магистрали ниже точки замерзания почвы, то ров необходимо утеплить. Кроме размещения в нем теплоизоляции, можно воспользоваться специальным электрическим кабелем. Он прокладывается вместе трубами в траншее и обогревает последние.
Видео описание
Следующее видео позволит разобраться, как запустить насосную станцию после зимы:
Коротко о главном
Прежде чем запускать систему по забору воды из источника под землей, необходимо удостовериться, что оборудование подключено правильно. Если используется эжектор, то проверяется наличие линии рециркуляции и ее подсоединение к накопительному баку. Когда применяют однотрубное подключение к помпе, нужно заранее подготовить к работе гидроаккумулятор.
Для первого запуска системы необходимо полностью заполнить ее водой. А после проверки работоспособности провести финишную настройку автоматики. Это позволит добиться лучшей функциональности системы. Также после регулировки оборудование сможет работать в более щадящем режиме с большей производительностью.
Принцип действия
Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым:
В квартире многоэтажного дома подача горячей и холодной воды проходит раздельно друг от друга. Каждый водный поток имеет свой стояк. Как правило, давление воды в них не совпадает. Когда человек открывает кран, начинается подача горячей и холодной воды. Из-за разницы в уровне давления в трубах происходит неравномерное распределение подачи воды в кран. Те потоки, которые поступают с большим давлением, идут первыми. Именно они приводят к повышению давления в магистрали. Потоки воды с меньшим давлением могут иметь обратный отток в трубу и стояк. Для многих знакома ситуация, когда из крана с холодной водой идет горячая. Чтобы исправить такой казус, используют обратный клапан для воды.
При установке накопительного обогревателя (бойлера) монтаж обратного клапана на вход холодной воды является обязательным. Особенностью эксплуатации бойлеров является то, что наполняются они только напором холодной воды. В процессе нагревания давление внутри емкости увеличивается, и горячая вода стремится к выходу в магистраль холодного водопровода. Монтаж обратного клапана исключает такую ситуацию.
В частных современных домах отопительная система состоит из нескольких контуров. В каждом из них различная температура теплоносителя. Например, в здании предусмотрен один контур для эксплуатации бойлера, а второй предназначен для отопительной системы, третий контур — для теплых полов. В каждом контуре есть свое сопротивление, поэтому их оборудуют различными по своим характеристикам насосами. Для того чтобы предотвратить ситуацию, когда насос провоцирует обратное движение теплоносителя с меньшим насосом в контуре, используется клапан обратный.
Насосы для водонапорных скважин должны быть в обязательном порядке оборудованы обратным клапаном
Принимая во внимание, что насос может быть расположен на глубине в десятки метров, в случае отключения агрегата вода обязательно устремится обратно из водопровода. Допустить такую ситуацию нельзя, шланг для насоса в этом случае не спасет.
Подключая отопительный прибор к основным магистралям, питающим дом, специалисты рекомендуют монтировать обратный клапан на магистрали отопления перед входом в систему
Это гарантирует правильное направление теплоносителя.
Если протекающий обратный клапан — это педальный клапан в скважине, вы столкнетесь с более трудной задачей — открыть скважину и потянуть вверх линию скважины и педальный клапан. Но это позволяет проверить линию скважины — вы можете обнаружить, что проблема Не был даже ножным клапаном, а дырой в трубопроводе скважины.
Поскольку для подачи воды в водогрейные или паровые отопительные котлы используется водопроводная линия питьевого водоснабжения для питьевого водоснабжения, нам необходимо предотвратить отвод воды из системы отопления из-за загрязнения трубопровода для подачи воды в здание.
Где возможна установка предохранительного клапана?
- вход в бойлер – обратный клапан, вмонтированный перед водонагревателем, препятствует движение нагретой водной массы назад в трубу с холодной водой;
- контур автономного отопления – помещение, в котором есть теплый пол или батареи, которые кардинально отличаются по своим напорным и гидравлическим характеристикам остро нуждаются в запорном блоке. Он ставится перед газовым котлом и призван уравновесить их технические показатели;
- перед счетчиком воды – учетные механизмы, к которым принадлежит бытовой счетчик расхода воды, чувствительные к любым изменениям в системе водоснабжения. Каждый гидроудар – это очередное испытание для прибора, которое он может не пройти. К тому же, исправный и качественный затворный механизм – одна из причин того, что турбина не начнет приворачиваться против своего хода;
- погружной насос – если система подачи воды завязана на скважине или колодце, установка погружного насосного агрегата является ключевым моментом. в его задачи входит подъем воды с глубины и доставка под напором потребителю. В случае отключения от источника электропитания, подкачанная жидкость естественным образом стекает вниз напорного резервуара. Чтобы этого не случилось, устанавливают обратный клапан на насос.
Монтаж насосной станции к скважине
Лучше всего насосную станцию расположить в кессоне – специальном помещении, снижающем звук работающего двигателя. Естественно, оно должно быть, утеплено и гидроизолировано – низкие температуры и влажность, губительны для установки.
Подключение станции к скважине происходит следующим образом:
- Для удержания габаритного насоса настоятельно рекомендовано устроить постамент на полу с резиновой подложкой или раму с крепежными элементами прямо в стене кессона. В будущем станция не должна сдвигаться ни на миллиметр от первоначального положения, от вибрации при работе. Иначе есть риск повреждения от удара об землю и порчи всего оборудования без возможности восстановления.
- На отрезанный патрубок ПНД монтируют соединительную муфту. К ней укрепляют ниппель и обратный клапан. Даже если модель насосной станции уже содержит последний элемент, дублер лишним не будет – он задержит массу воды от ухода обратно в скважину. На этом этапе на конец трубы устанавливают и фильтр грубой очистки – он помешает механическим взвесям забить механизм станции. Затем трубу опускают в скважину.
- Второй конец трубы аналогично оснащается муфтой для присоединения к станции. Резьбовые соединения не могут быть абсолютно надежными, поэтому без уплотнительных материалов не обойтись – фум, тангит-унилок, пакля. Последний вариант уже выходит из пользования из-за высокой гигроскопичности – допустить застоя влаги с последующим образованием ржавчины – нельзя.
- От выходного отверстия агрегата ведут монтаж водопроводных труб. Узлами станут шаровые краны, тройники, колена – количество зависит от необходимости нескольких разводок – на полив, в дом, баню и прочее. Фитинги латунные или пластиковые – последние реагируют на перепады температур трещинами, поэтому выбирается только качественное сырье, инертное к погодным проявлениям.
- Подводят силовой кабель – розетка уже должна быть выведена в кессон. Длинным может быть и шнур, но это не слишком удобно, придется постоянно перешагивать, наступать на него, что чревато опасностью поражения током. Толщина определяется заранее, чтобы шанса перелома не было.
- В отверстие помпы заливают воду. Количество указано в сборочной инструкции. Теперь автомат включают и дожидаются отключения насоса при достижении нужного давления. Если оно совпадает с паспортными данными, то монтаж можно считать законченным. В противном случае настройки ведут вручную – в реле давления есть специальные винты, отвечающие за верхний и нижний параметр.
Остается проверить работающую станцию на наличие утечек, силу напора и нормальную циркуляцию в домашней разводке.
Возможные неисправности и методы их устранения
Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
Чаще всего обратный клапан перестает работать:
- При попадании в корпус мусора и камней;
- При повреждении пружины;
- При снашивании поверхности резиновых или пластиковых уплотнителей;
- Постепенного старения и потери эластичности пластика и резины;
- Воздействия воды и растворенных в ней химических веществ.
Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки
Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

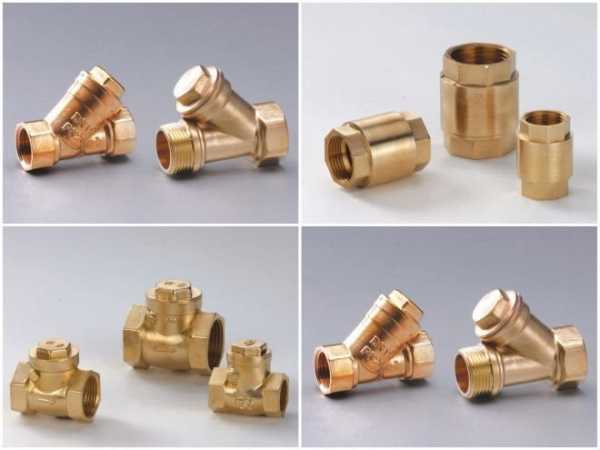

Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно
Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Виды обратных клапанов для насоса в скважине
Конструктивно,
все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри
которого имеется подпружиненная тарелка из пластика или металла с резиновым
уплотнителем.
В заключении следует сказать, что многие модели
скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.
Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.
Насосы и насосные станции.

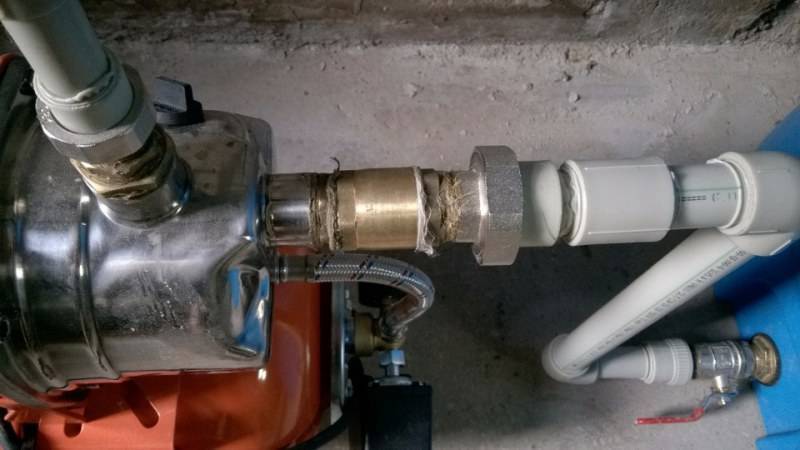

Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.
В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

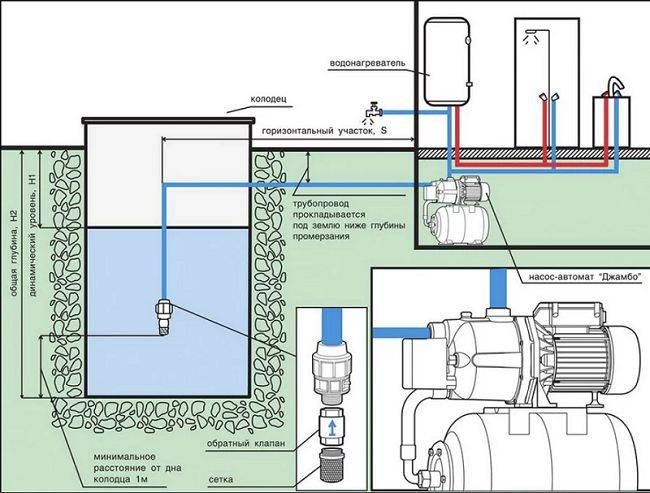

Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:
После счётчиков.
Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире
Что это такое, смотрите в следующем видео или публикации.

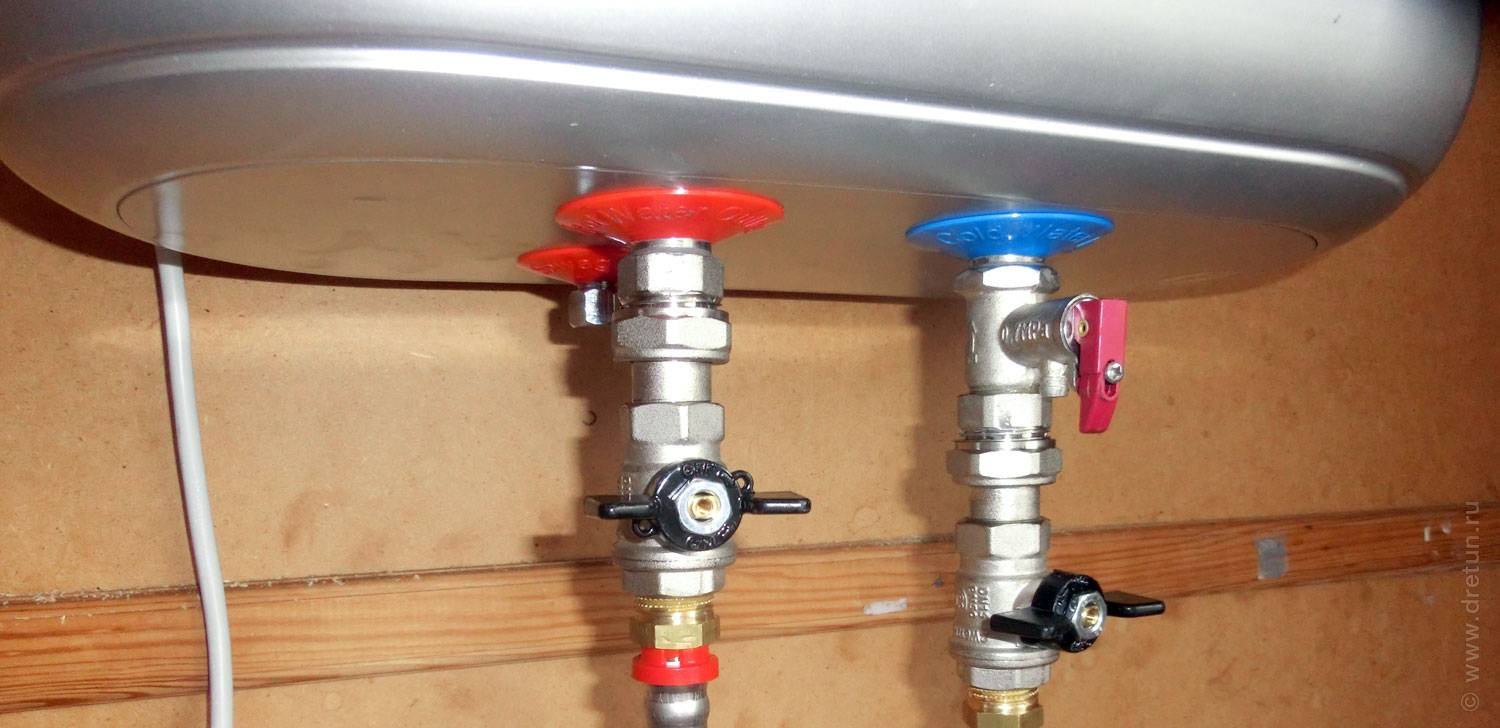

На вводе водонагревателей
Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды. В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

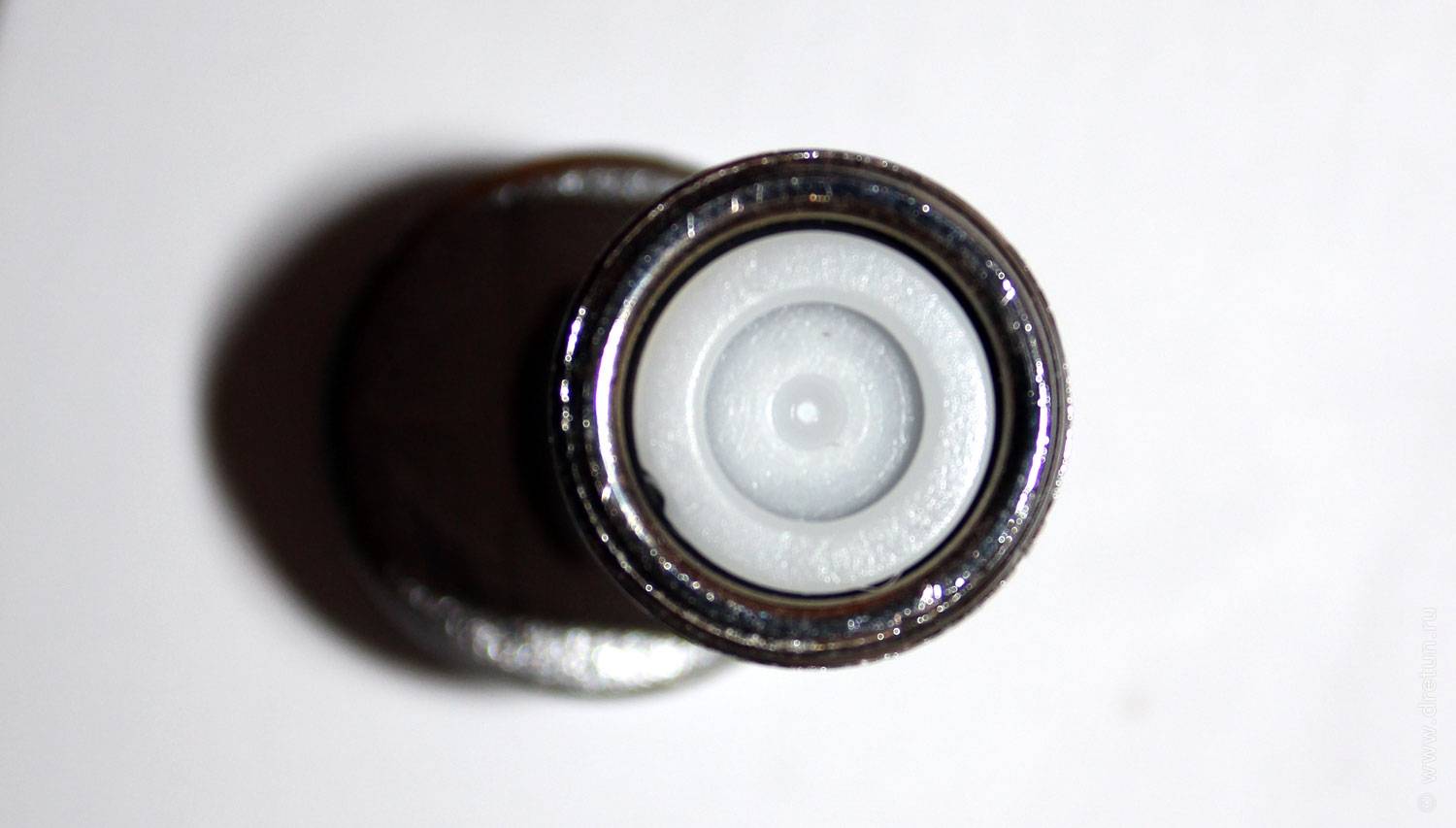

Внутри эксцентриков некоторых смесителей.
Присутствуют только в дорогих одноручковых смесителях.
Назначение и принцип работы клапана
Обратный клапан, как и любое устройство для системы водоснабжения, устанавливают с целью защиты сети от каких-либо изменений параметров потока. Проще говоря, чтобы вода подавалась постоянно, без остановок и перерывов, в нужном объеме.
Более узкое назначение клапана – организация перемещения воды в одном направлении и препятствие ее возвратному движению.
Задачи, которые решает установка такого клапана на насосную линию:
- стабилизирует давление и напор воды при перемещении из скважины или колодца;
- организует подачу воды в нужном направлении – от источника к потребителю;
- сохраняет магистраль постоянно заполненной;
- защищает оборудование от скачков давления, форс-мажорных ситуаций и внепланового ремонта.
Принцип действия зависит от вида и конструкции клапана. Рассмотрим его на примере устройства, предназначенного для врезки в трубу.
Основными элементами конструкции обратного клапана являются две рабочие детали: седло и запорный элемент. Для возврата запорного элемента в первичное положение предназначена пружина.
Принцип действия обратного клапана прост. При течении жидкости в прямом направлении, от источника к внутренним сетям, тарелка клапана смещается внутри корпуса, открывая зазор для воды. Если происходит передвижение жидкости в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает проходное сечение.
Без обратно-запорной арматуры при выключении насоса жидкость, согласно законам гидродинамики, отправилась бы обратно в скважину или колодец.
Виды гидробаков
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Виды обратного клапана
Пружинный (подъемный)
Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.
Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.
Шаровой клапан
Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

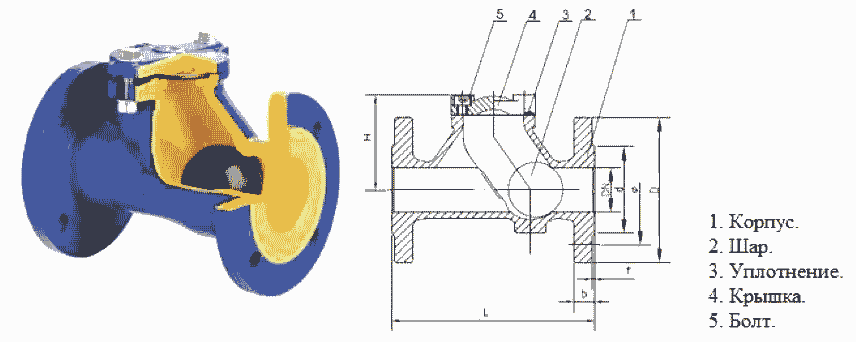

Шаровый обратный клапан
Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.
Поворотный или лепестковый
Это название клапан получил из-за своей конструкции.
В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде
Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.
Поворотные обратные клапана делятся на две группы:
Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора
Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.
Двустворчатый обратный клапан
У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.
Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.
У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.
Также их рекомендуется устанавливать в системах, где присутствует высокое давление.
Подключение к источнику
Чтобы помпа стабильно и ровно откачивала воду из источника, она должна находится рядом с ним. Поэтому ее устанавливают либо в самом колодце, либо в кессоне скважины. Если это, по каким-либо причинам, трудно реализовать, то насос доукомплектовывается эжектором. И тогда помпу без проблем можно устанавливать на любом расстоянии от колодца. Например, в подвале дома или котельной.
Разберем, как запустить насосную станцию для подачи воды из скважины. Но прежде рассмотрим условия, при которых возможна правильная эксплуатация оборудования. А также изучим руководство, как грамотно подключится к источнику и системе водоснабжения.
Для нормальной работы помпы нужно обеспечить:
- Сухое и теплое место с хорошей вентиляцией.
- Свободное пространство для работы прибора. Он не должен касаться стен или других предметов.
- Бесперебойный подход к оборудованию. Чтобы ничего не мешало провести профилактику или ремонт аппаратуры при аварии.
Подключение оборудованияИсточник siiana.com
Поэтому колодцы, кессоны и помещения в доме требуется утеплить. А последние добавочно и звукоизолировать. Потому что поверхностный насос создает довольно высокий уровень шума при работе. Кессон необходимо монтировать так, чтобы его дно находилось в двух метрах от поверхности.
Если используется однотрубное подключение к источнику, то с ним не возникает никаких проблем. Оно подходит для тех случаев, когда поверхностный насос устанавливается прямо в колодец или кессон. А уровень воды лежит неглубоко от поверхности.
Рассмотрим, как правильно запустить насосную станцию, когда жидкость находится в скважине на глубине больше 7 метров, или помпа устанавливается в доме, а он далеко от источника. В этом случае к насосу подключается эжектор и требуется двухтрубное подсоединение. Оно считается самым сложным и будет разобрано подробнее.
Прежде всего, нужно подсоединить эжектор к трубопроводу:
- На самый нижний патрубок эжектора, который отвечает за прием воды из источника, устанавливается сетка грубой фильтрации.
- В верхнее выходное отверстие ввинчивается сгон с бронзовой муфтой на конце. Она нужна, как переход на пластиковый водопровод.
Бронзовая муфтаИсточник vagnerpool.com
Подобный сгон, но другого размера, монтируют на боковом патрубке эжектора, который отвечает за линию рециркуляции воды.
К муфтам на сгонах крепят пластиковые трубы. Они уже должны быть нужной длины, чтобы достать до уровня воды в колодце. Закрепленный на двойном трубопроводе эжектор опускается в скважину.
От последней к дому уже должна быть подготовлена траншея, выкопанная на глубине, где почва не промерзает. В нее на песчаную подушку укладывается трубопровод. Трубы, идущие из скважины, на этом уровне снабжаются переходным коленом с плавным изгибом и соединяются с подземной магистралью.
Последняя, через подготовленное отверстие заходит в дом и присоединяется к накопительному баку. Именно с него и распределяет помпа всю воду внутри здания, а также по всему хозяйству. И от него же часть воды сразу уходит на линию рециркуляции, чтобы обеспечить беспрерывное всасывание из источника.
Накопительный бакИсточник project-home.ru
Виды устройств по типу крепления
К важным особенностям запорных устройств относится способ крепления, который зависит от материала и технологии соединения трубопроводов. По способу соединения с трубопроводом обратные клапаны делят на:
- муфтовые;
- наварные;
- фланцевые;
- межфланцевые.
Первая разновидность соединяется с трубами через резьбовой переход. Наварный же вариант больше подходит для применения в трубопроводах, по которым осуществляется перекачивание агрессивных сред. Фланцевые устройства оснащены фланцами с уплотнителями, через которые и производится подключение. Что касается обратных клапанов с межфланцевым креплением, они имеют специальные фиксирующие шпильки. При этом последний вариант выпускается исключительно в двустворчатом либо дисковом исполнении.
В системах водоснабжения обычно используются запорные устройства с подъемно-пружинным механизмом и муфтовым соединением. Они отличаются удобством монтажа и демонтажа, и их ремонт чаще всего ограничивается заменой пружины, представляющей собой наиболее слабый элемент во всей арматуре.
Классификация по способу монтажа
Фланцевый клапан
При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.
В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.
Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.
Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.
Межфланцевый
Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).
При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.
Муфтовый
Самый распространённый в бытовом водопроводе.
При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.
Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.
