Установка котла отопления в частном доме: важные правила, инструкция по монтажу

↑ Выбор теплоносителя

Для теплоносителя чаще всего используется обессоленная, предварительно отфильтрованная вода.

 Но такой вариант не подходит в случаях, если протапливания происходит периодически. Тогда вода в зимний период может замерзнуть и разорвать систему. В таком случае сеть заполняют «незамерзайкой». Стоит понимать, что антифриз, благодаря специфичности, может использоваться только в системе, где отсутствуют резиновые прокладки. Жидкость размягчит их, что приведёт к течи. К тому же не все котлы могут работать с антифризом. Этот параметр всегда указывается в паспорте на оборудование.

Воду для отопления можно подавать напрямую. Для этого понадобиться установить вентиль. Таким образом, удобно добавлять определенное количество теплоносителя при его нехватке в системе из-за постепенного испарения. «Незамерзайку» же можно подать при помощи насоса. Что касается открытого типа отопления, то её заполнять ещё проще. «Незамерзайку» можно заливать напрямую в бак.

Требования к котельной в отдельном здании

Достоинства обособленной котельной это увеличенная безопасность, пониженный уровень шума и возможность использования освободившейся площади для других целей. Недостатком будет удорожание устройства отопительной системы, так как придется тянуть дополнительную теплоизолированную ветку трубопровода.

При этом такая требования к таким котельным следующие:

• отдельный фундамент;
• бетонированное основание для котла;
• принудительная вентиляция, которая должна обеспечивать троекратный воздухообмен в течение часа;
• выполнение требований в отношении размеров котельной;
• в одном помещении допускается монтаж не более двух обогревательных устройств;
• двери на улицу должны открываться наружу;

Требования СНиП к наружной котельной частного домаИсточник karelia-dom.ru

Также к котлу подводится канализационная труба, чтобы можно было сливать воду из системы при ее замене.

Рекомендации по эффективной эксплуатации

В процессе эксплуатации котла, потребляющего твердые виды топлива, в его топке остаются шлаковые отложения. По мере накопления их необходимо периодически удалять. Кроме того, для поддержания энергоэффективности такого котла, следует периодически предпринимать определенные действия.

Во-первых, время от времени стенки котла необходимо очищать от скопившегося пепла и нагара. Из-за миллиметрового слоя нагара на стенках энергоэффективность твердотопливного котла уменьшается на 3%. Чистить его необходимо не реже чем раз в семь дней. При этом котел должен быть отключен, а его стенки остывшими.

Во-вторых, по мере забивания решетки колосников пеплом, котел тоже постепенно будет терять свою энергетическую мощность. Если такое явление было замечено, устранить его можно довольно просто – слегка пошевелив содержимое топки.

Современные модели твердотопливных котлов оснащены специальным рычагом для переворачивания углей, к тому же в случае надобности он поможет сбросить угли.

В-третьих, с целью улучшения обращения воды по тепловому контуру котла можно задействовать циркуляционный насос. Это позволит в значительной степени повысить энергоэффективность теплового агрегата, поскольку перемещение носителя тепла по системе будет происходить гораздо быстрее, и возвращаться в котел он будет с более высокой температурой.

А это означает, что для его повторного подогрева будет уходить меньше тепловой энергии, следовательно, энергоэффективность такого котла будет заметно больше.

Циркуляционный насос можно расположить перед входом в котел в трубе обратной подачи воды

В-четвертых, стоит контролировать состояние тяги в дымовыводящем канале. А чтобы она поддерживалась в оптимальном состоянии, дымоход необходимо прочищать не реже чем раз в год. Отрезки дымоходного канала, пролегающие через помещения без обогрева, необходимо утеплить.

Это нужно сделать для предотвращения образования конденсационных паров. Они, в свою очередь, вредны тем, что скапливаясь, мешают нормальному высвобождению продуктов горения.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

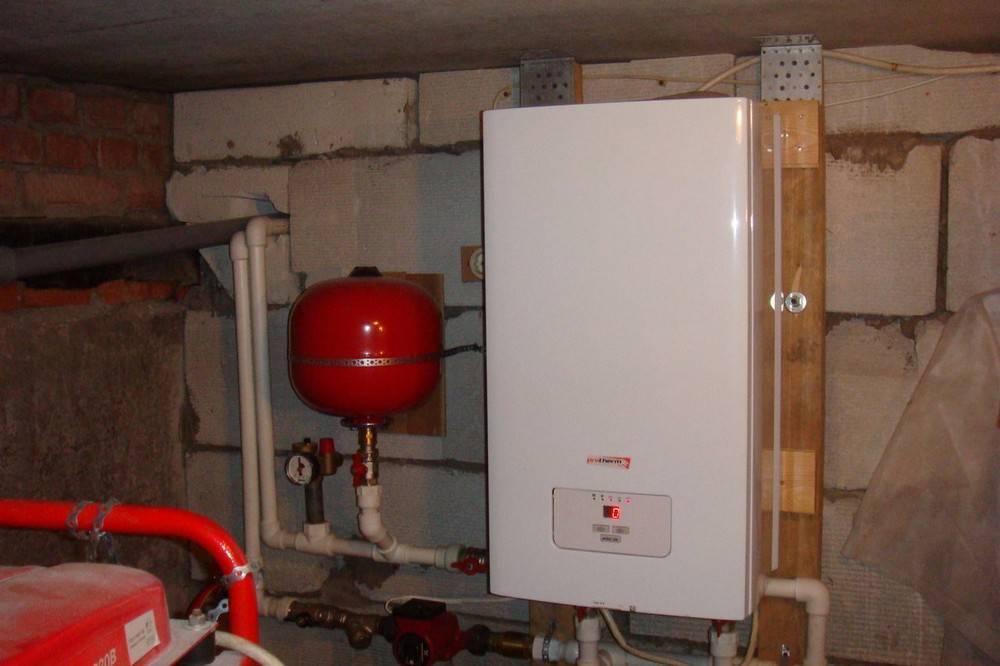

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

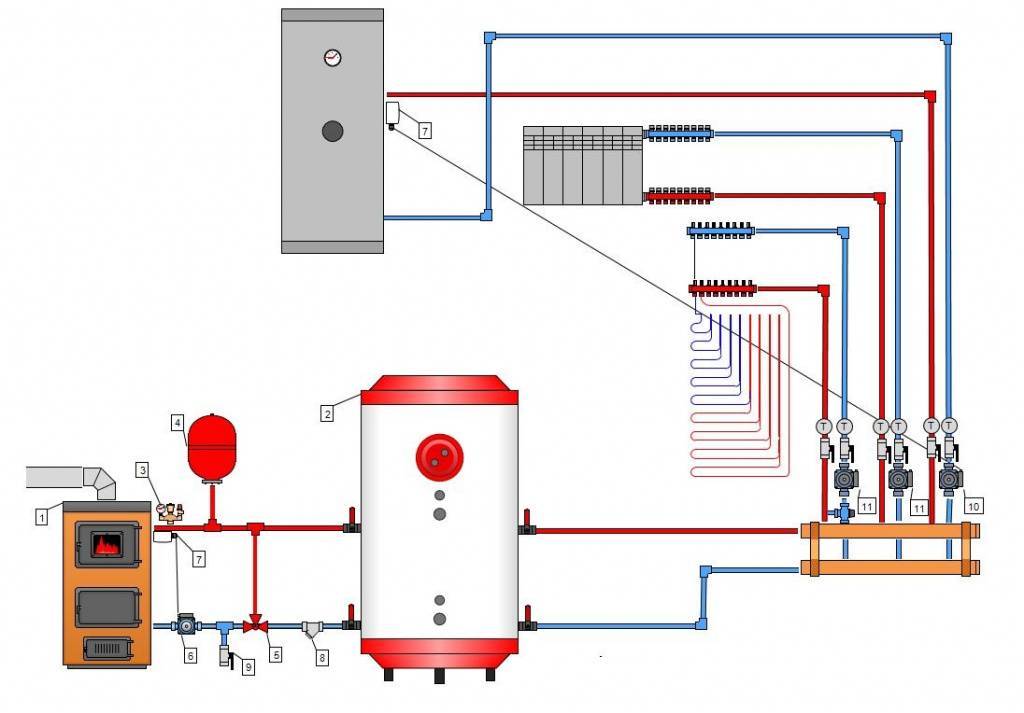

Котел с бойлером

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

• газовое котловое оборудование;
• отвод коаксиальный углового типа;
• прямой коаксиальный трубопровод;
• отводчик скапливающегося конденсата;
• фильтрующая система и защитная решётка;
• наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

• разметка отверстия в соответствии с диаметром трубы;
• высверливание отверстия согласно выполненной разметке;
• монтаж трубы вентиляции через отверстие с небольшим уклоном;
• заполнение всех образовавшихся пустот при помощи монтажной пены;
• установка специальной заслонки для регулирования скорости движения воздуха.
• монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

• разметка местоположения вентиляционного канала согласно диаметру трубы;
• пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
• фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
• подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

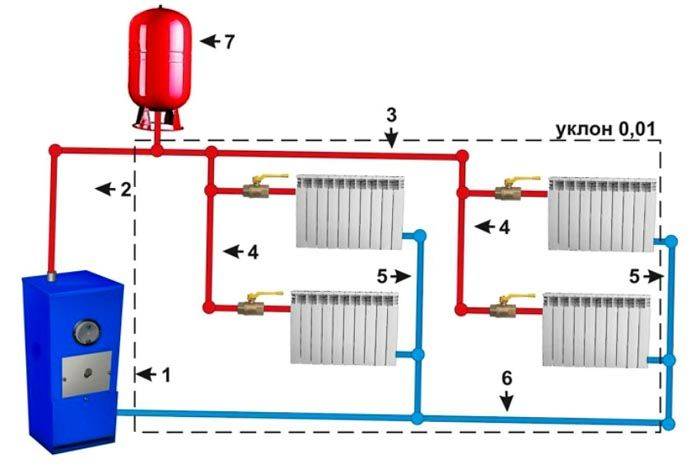

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

↑ Рекомендации по выбору оборудования

Выбор котла предстоит не только тем, кто решил возвести жилище с нуля, но и тем, кто хочет модернизировать систему отопления. Выбрать можно один из четырёх вариантов.

Твёрдотопливные

Твёрдотопливный котёл независим от электричества и газа. Топить его можно при помощи дров, отходов, брикетов и угля. Популярность устройств обусловлена доступной ценой и низкой стоимостью обслуживания.

Разновидностей котла три. Самая комфортная из них – на пеллетах. Инерционность отсутствует почти полностью, а автоматизация делает управление устройством очень удобным. Но, доступно устройство не всем, так как имеет высокую стоимость.

В целом твёрдотопливные устройства имеют относительно низкий КПД. Он составляет от 75 до 83%. Причина тому – именно вид топлива.

Газовые

Отопление, которое работает за счёт магистрального газа – удобный и надёжный вариант. Каждый пользователь может эффективно отапливать помещение при помощи устройств этого типа. При этом эксперты отмечают высокий КПД сети отопления. Даже самое простое устройство способно давать коэффициент, равный почти 87%. Дорогой котёл и вовсе даёт 97% КПД.

Ещё одно преимущество устройств – мобильность. Они компактны и удобны. В работе такие котлы безопасны и обладают высоким уровнем автоматизации.

С этим видом устройств можно забыть о постоянных наведываниях в котельную. Пользователям нужно обслуживать котел всего 1 раз в год.

Что касается цены, то этот вариант оснащения системы отопления самый доступный. Любая модель котла из бюджетного сегмента обойдётся дешевле, чем котёл на твёрдом топливе.

Владельцам нужно позаботиться о правильном устройстве дымохода. Оснастить понадобиться и надёжную приточно-вытяжную вентиляцию.

Электрические

Этот вид отопительной системы самый эффективный. Ему не требуется специальный дымоход и обустройство хорошей вентиляционной системы, а КПД котла составляет целых 99%. Обслуживание устройству почти никогда не требуется. Нужно позаботиться только о профилактической чистке устройства каждые 3 года.

Ещё более привлекательным качеством является стоимость. Само устройство и монтаж обойдутся недорого. Но при этом плата за комфорт всей семьи очень серьёзна. Котёл потребляет очень большое количество электроэнергии, вследствие чего, в конце каждого месяца нужно будет платить достаточно круглые суммы.

Важно: Установка котла возможна, только если хозяева уверены в надёжности подводящих сетей. Если электрической мощности будет недостаточно, котёл будет просто неэффективен

Жидкотопливные

Этот тип котлов работает на дизельном горючем. Стоимость установки невысокая. Доступной является и цена на оборудование. Показатели эффективность такой системы отопления очень похожи на КПД газовых котлов.

Минусы такой системы отопления в её низкой эстетичности. В котельной очень пахнет соляркой, а само топливо оставляет много грязи в техническом помещении. Обслуживание котла также заставит испачкаться до самых ушей. Такой вид котлов выбирают только те, кто не имеет альтернатив. Минусов у жидкотопливного оборудования больше, чем плюсов.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива. Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным

Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам

Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель. Для этого в ближайшей стене проделывается отверстие под дымоотвод

Такая система выводится горизонтально

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

• СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
• СНиП 42-01-2002 о газораспределительной системе.
• СНиП 21-01-97 о пожарной безопасности.
• СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

1. Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
2. Подключение дымохода и проверка тяги.
3. Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
4. При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
5. Подключение к газопроводу. Это может делать только специалист газовой службы.

Видео описание

Наглядно установка газового котла показана в видеоролике:

Правила эксплуатации

Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия:

1. За пуск в работу котла только при нормальной влажности.
2. Контроль технического состояния специалистами газовой службы не реже одного раза в год.
3. Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.
4. Естественная или искусственная вентиляция в котельной.
5. Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).

В случае утечки своевременно сообщать в аварийную газовую службу.

Видео описание

Про особенности эксплуатации газовых котлов смотрите в видеоролике:

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

• Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
• Обследование терморегуляторов на напольных котлах.
• Промывка или замена фильтрующих элементов.
• Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
• Контроль тяги в дымоходе.
• Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудованияИсточник sanmaster62.ru

На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.

Наполнение отопительной системы теплоносителем

Ранее было рекомендовано, как проверить систему отопления в частном доме – в том числе говорилось о визуальном осмотре всех ее узлов. При обнаружении неисправностей, выполняют замену отдельных элементов. Затем приступают к процессу заполнения стояков теплоносителем.

Если радиаторы не наполнены водой, на их стенках появляется небольшой ржавый налет. Поэтому, прежде, чем заполнить систему теплоснабжения, специалисты рекомендуют произвести ее очистку. В случае наличия в трубах остатков жидкости, их следует удалить. Для этого используют специальный патрубок, находящийся в самом низком месте системы обогрева, там же должен располагаться подпиточный узел.

Потом можно приступать к решению задачи, как запустить отопление правильно. Для закрытых систем с принудительной циркуляцией жидкости задействуют гидродинамическую промывку. Чтобы ее выполнить, нужно приобрести или арендовать особый насос с фильтрацией и камерой, предназначенной для очищающего средства.

Промывку делают в определенной последовательности:

• патрубки насоса подключают к системе;
• запускают и визуально контролируют степень загрязнения воды, которая прошла по трубопроводу полный цикл;
• при необходимости меняют жидкость на новую;
• промывочные процедуры выполняют несколько раз, пока вода не станет чистой.

Далее делают опрессовку. Прежде, чем запустить отопительный радиатор, тщательно проверяют состояние его соединения с трубами. Специалисты советуют менять прокладки и держать под контролем целостность муфт.

Когда требуется запустить систему закрытого типа, в трубопровод нагнетают повышенный объем теплоносителя или воздуха и таким образом проверяют надежность состыковки элементов и узлов конструкции. При этом величина давления должна превышать номинальный показатель в 1,2 раза.

Твердотопливный агрегат

До запуска системы теплоснабжения проверяют состояние котла, функционирующего на твердом топливе. Нужно очистить от ржавчины его поверхность, убедиться в работоспособности таких устройств как термометры и манометры.

Затем выполняют ряд работ:

1. Очищают от сажи топочную и зольную камеры, используя щетку по металлу.
2. Проверяют состояние дымохода – его труба должна быть надежно подсоединенной к патрубку агрегата.

У пиролизных и пеллетных приборов обязательно тестируют функционирование электронного блока управления, сопел и вентиляторов. В случае запуска обогрева, если эти элементы работают неправильно, могут появиться резкие скачки температуры, что непосредственно повлияет на состояние других узлов.

Самостоятельная установка

Чтобы правильно подключить все связующие элементы, нужно поставить котел на подготовленное место. Это могут быть огнеупорные плиты, бетонное основание и даже небольшой подиум. Если смонтирован прочный деревянный подиум, то его накрывают металлическим листом, который на финальном этапе должен выступать за пределы корпуса минимум на 28 см.

Надежное подключение настенного котла зависит от правильной установки агрегата, поэтому горизонталь тщательно проверяют строительным уровнем. Если неправильно был установлен напольный котел, то корректируют положение при помощи подвижных ножек, или под корпус можно подложить фрагменты стального листа.

Особенности систем отопления в частных домах

в качестве теплоносителя используется водакотельной

Система водяного отопления дома имеет замкнутую конструкцию. Главным ее элементом является котел, задачей которого является подогрев теплоносителя до нужной температуры. По трубам он проходит по всей площади и в охлажденном виде возвращается к котлу для последующего подогрева. Создать необходимую температуру в комнатах помогают радиаторы, которые благодаря площади поверхности, свойствам теплоотдачи обеспечивают нужный нагрев воздуха.

В создании коммуникации требуется оборудование специального помещения, в котором будет находиться котел и бойлерная установка, если планируется обеспечение горячего водоснабжения дома. В котельной оборудуется система вентиляции, обеспечивающая безопасность. Расширительный бак устанавливается на чердаке. В его задачу входит обеспечение требуемого давления воды в коммуникации.

Дополнительные устройства:

• циркуляционный насос;
• датчики температуры;
• автоматические системы аварийного отключения.

Они обеспечивают удобство в эксплуатации, повышают эффективность и безопасность системы отопления.

Водяные системы бывают однотрубные и двухтрубные. Конструкция, в которой цикл обращения теплоносителя обеспечивается при помощи одной нити, проще в создании. Недостатком такой системы является большая разница в температурах первого и последнего радиатора. Более эффективной является двухтрубная система отопления, в которой подающая труба и обратка располагаются параллельно, подключаются к каждой батарее.
