можно ли установить дополнительный циркуляционный насос в газовых настенных котлах Ардериа

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

  • нагревательное оборудование;
  • трубопроводы;
  • расширительный бак атмосферного типа;
  • отопительные приборы;
  • насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
  • сливной вентиль;
  • кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

  1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
  2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
  3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
  4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

  • на удаленном стояке;
  • в самой высокой точке системы;
  • на обратном трубопроводе;
  • вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

  1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
  2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
  3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
  4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

  • стальные трубы почти не используются из-за сложности монтажа и большого веса;
  • трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
  • металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
  • лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
  • есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Нужен ли дополнительный насос для двухконтурного котла Навьен

После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.

Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.

Установка ещё одного насоса необходима в таких случаях:

  1. При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
  2. Для равномерной подачи теплоносителя по отопительной системе.

В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при  помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.

Зачем нужна гидрострелка

Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:

  • Автоматическое удаление скопившегося воздуха;
  • Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов

Нюансы установки

При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:

  1. Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
  2. Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
  3. Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.

Важно! Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации. Монтаж агрегата проводится только после слива воды с системы

При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора

Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.

Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68

Врезка циркуляционного насоса

В случае если ранее насос не был включен в состав системы отопления. требуется его «врезка» в трубопровод. Так как данная операция требует от исполнителя некоторых навыков и наличия специального оборудования, ее можно доверить профессионалам, либо же выполнить работу самому, предварительно ознакомившись с технологией монтажа трубопроводов. Порядок работ и перечень используемого оборудования будут зависеть от выбранного способа врезки и материала трубопровода.

Существуют 2 способа врезки циркуляционного насоса:

  1. на основном участке трубопровода;
  2. на обводном участке (байпасе).

Установка агрегата на основном участке предполагает меньшие затраты времени и средств, но имеет один существенный недостаток. Насос работает от сети электропитания, поэтому при таком способе монтажа во время отключения света в квартире или доме отопление не сможет функционировать.

Второй способ более сложный, но обеспечивает системе обогрева повышенный уровень автономности. В данном случае при работе системы в обычном режиме теплоноситель движется по обводному каналу, а соответствующий участок основной магистрали перекрыт с помощью специально установленного шарового крана. Во время отключения электроэнергии кран открывается, и жидкость перемещается по трубопроводу естественным способом.

Схема установки насоса на обводном канале (байпасе).

Данный вариант хоть и распространен, имеет один большой недостаток – кран на основной магистрали. Лучше если вместо крана установлен шаровой клапан.

Установка насоса на подаче газового напольного котла в системе отопления с естественной циркуляцией. Статья на тему «Как выбрать газовый котел » возможно, будет Вам полезна.

В нормальном режиме работы клапан закрыт избыточным давлением созданным насосом над шаром. Если насос обесточен – шар поднимается под давление воды движущейся естественным образом по магистрали. Данный вариант актуален, если установка насоса по тем или иным причинам выполняется на «подаче».

Монтажный комплект для врезки насоса включает в себя:

  • трубы нужного диаметра;
  • элементы трубопроводной арматуры;
  • накидные гайки (для полипропиленовых трубопроводов) или сгоны (для стальных труб);
  • грязевой фильтр;
  • запорные краны;
  • обратный клапан.

Диаметр труб для врезки должен соответствовать диаметру уже установленного трубопровода, а их суммарная длина определяется по результатам замеров на участке предполагаемой установки насоса. Таким же образом подбирается и комплект трубопроводной арматуры. Накидные гайки (или сгоны) служат для быстрого монтажа и снятия насоса.

Грязевой фильтр устанавливается непосредственно перед входом в агрегат. Он необходим для защиты насоса от попадания загрязнений, источником которых могут быть отложения на внутренней поверхности трубопроводов. Дренажное отверстие фильтра должно быть направлено вниз для обеспечения возможности его периодической очистки.

Запорные краны ставят на входе в насос перед фильтром и на выходе из него, чтобы при необходимости агрегат можно было демонтировать без остановки всей системы. При монтаже нагнетателя на обводном участке, дополнительный кран устанавливается на основной магистрали параллельно насосу. Обратный клапан предназначен для защиты системы от гидравлических ударов. Он монтируется на выходе из насоса перед запорным краном.

Врезка насоса в отопительный контур

Циркуляционный насос рекомендуется устанавливать на обратной трубе, в этом случае через прибор будет проходить уже остывшая жидкость. Однако при использовании более современных моделей, которые выполнены из термостойких материалов, не исключена врезка на подающую магистраль. В любом случае устанавливаемое оборудование не должно нарушать циркуляцию теплоносителя.

Существует несколько вариантов изменения гравитационной схемы в принудительный вариант:

  1. Установка расширительного бачка на более высоком уровне. Этот вариант можно назвать самым простым, однако для этого потребуется высокое чердачное помещение.
  2. Расширительный бак переносят на дальний стояк. Если использовать этот способ для реконструкции старой системы, то потребуется много сил и времени. Если по этой схеме обустраивать новую систему, то она не оправдает себя.
  3. Размещение стояка расширительного бака в непосредственной близости к колену, на котором расположен насос. В этом случае трубу с резервуаром вырезают с подающей магистрали и врезают ее на обратной трубе за насосом.
  4. Врезка насоса в подающую магистраль. Этот способ считается самым оптимальным вариантом реконструкции отопительного контура. Однако следует помнить, что не каждый прибор может выдержать высокую температуру.

Чтобы система отопления с открытым расширительным баком и насосом работала эффективно, важно правильно выбрать схему, рассчитать параметры всех составляющих элементов, подобрать соответствующее оборудование и последовательно выполнять монтажные работы. https://www.youtube.com/embed/Rc09PStIqgw

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

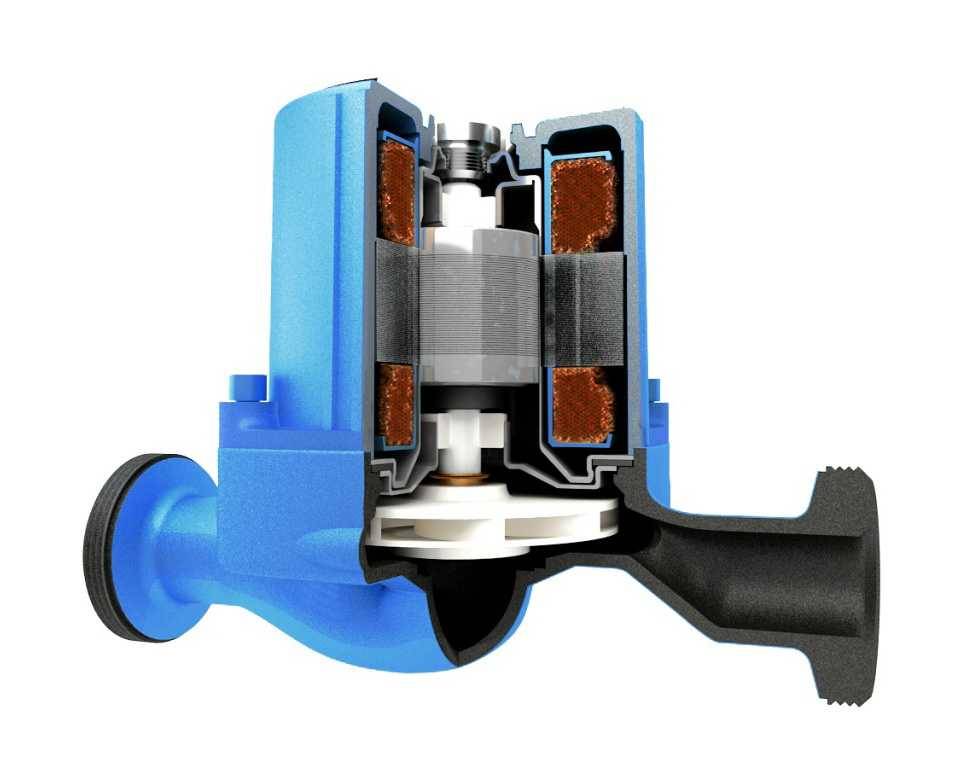

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.


Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

  • Автоматический отвод накопившегося воздуха;
  • Улавливание частиц шлама (работает как грязеуловитель).

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла. В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу.  В таком случае насос будет срабатывать только в момент подогрева жидкости. Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Расчеты для принудительных систем отопления

Обычно производители рекомендуют: чтобы расход теплоносителя, учтенный в литрах в минуту, соответствовал количеству киловатт мощности котла. Это означает, что для котла на 40 Вт наиболее подходящим будет расход теплоносителя в размере 40 л/мин.

Подобным же образом рассчитывают расход воды для отдельной комнаты или группы помещений. В этом случае ориентируются на совокупную мощность установленных на участке радиаторов.


Скорость перемещения теплоносителя по контуру отопительной системы во многом зависит от того, насколько правильно подобран диаметр труб

Диаметр отопительных труб определяется в соответствии с установленным расходом теплоносителя:

  • при расходе в 5,7 л/мин необходимы полудюймовые трубы;
  • при расходе в 15 л/мин необходимы трубы на три четверти дюйма;
  • при расходе в 30 л/мин необходимы дюймовые трубы;
  • при расходе в 53 л/мин необходимы трубы на дюйм с четвертью;
  • при расходе в 83 л/мин необходимы полуторадюймовые трубы;
  • при расходе в 170 л/мин необходимы двухдюймовые трубы;
  • при расходе в 320 л/мин необходимы трубы на два с половиной дюйма и т.п.

Чтобы определить параметры подходящего циркуляционного насоса, необходимо измерить протяженность всего отопительного контура, к которому его будут подключать. Для десяти метров системы нужен напор насоса в размере 0,6 м. Путем несложных вычислений получаем, что для системы длиной 60 метров понадобится насос на 3,6 м.

Однако эти параметры верны только для системы, в которой правильно подобран диаметр труб, как было указано выше. Если использованы слишком узкие коммуникации, понадобится взять более мощный насос, чтобы преодолеть избыточное гидравлическое давление, возникающее в системе из-за неправильного выбора труб.


Автоматический воздухоотводчик или механическое устройство для отвода излишков воздуха кран Маевского нужны для отвода воздуха из закрытой системы. Эти устройства необходимы в отопительных контурах, они позволяют предотвратить проблему завоздушенности. Такие устройства ставят на радиаторах, на подающих стояках, а также в проблемных местах сложных схем отопления

Это правило действует и в обратном направлении: если трубы шире, чем необходимо по нормативу, следует понизить расчетную мощность циркуляционного насоса.

Важным компонентом принудительных отопительных систем является группа безопасности:

Специалисты рекомендуют приобретать не один, а сразу два таких устройства. Один – основной, а второй – про запас. Его можно установить на байпасе или хранить в кладовке.

Циркуляционный насос обычно устойчив к поломкам, но чувствителен к качеству воды в отопительном контуре. Чтобы продлить работу отопительного оборудования, имеет смысл предусмотреть фильтрацию теплоносителя и своевременные мероприятия по промывке системы.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.


Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

  • при обогреве дома участвует более одного котельного агрегата;
  • если в схеме обвязки присутствует буферная емкость;
  • система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
  • при использовании гидроразделителя;
  • когда длина трубопровода более 80 метров;
  • при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.


Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.


Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.


Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
