Шведская утепленная фундаментная плита своими руками

Технология строительства УШП: пошаговая инструкция

потребуется выполнить следующие операции

1. Подготовка. Расчеты, проектные работы, необходимо подготовить материалы для УШП и т. д.
2. Разметка. Определение местоположения фундамента и котлована на участке.
3. Обустройство котлована, планировка участка (если потребуется). Проходка траншеи для отвода воды.
4. Проходка траншей под канализацию и подвод воды.
5. Прокладка дренажной трубы по периметру котлована и отвод в траншею.
6. Засыпка слоя щебня. Толщина его зависит от проектного веса постройки, в целом составляет половину толщины подготовительного слоя.
7. Засыпка слоя песка. Толщина примерно равна слою щебня. Иногда эту процедуру упрощают, засыпая слой песчано-гравийной смеси (ПГС) на всю толщину подготовки.
8. Тщательно утрамбовать подготовительный слой механическим путем или методом поливания водой.
9. Укладка слоя гидроизоляции. Применяются различные рулонные пленочные материалы, геотекстиль и т. д.
10. Поверх засыпается отсечка из щебня (ПГС) толщиной 5-10 см
11. Поверхность тщательно выравнивается и трамбуется.
12. Производится укладка теплоизолятора. Чаще всего используется экструдированный пенополистирол для УШП фундаментных марок, рассчитанный на высокие нагрузки. Пенопласт для УШП под ребра укладывается один слой, под остальные части — два слоя по 100 мм. Для получения теплой отмостки можно площадь утеплителя увеличить на 0,5 м с каждой стороны.
13. Строится обрешетка. Для этого правильнее всего использовать ровные обрезные доски и бруски, необрезная доска категорически не рекомендуется.
14. Внутренняя часть обрешетки выстилается одним слоем утеплителя, чтобы получилось своеобразное «корыто» из экструдированного пенополистирола (ЭППС) для УШП.
15. Производится монтаж арматуры и параллельно ведутся монтажные работы по коммуникациям — теплому полу и водоснабжению с канализацией. Следует тщательно проверять качество всех соединений, любой сомнительный участок или элемент следует переделать или заменить, чтобы правильно возвести фундамент из утепленной шведской плиты своими руками.
16. После завершения всех монтажных работ производится еще одна контрольная проверка всех труб, концы их надежно закупориваются для исключения попадания туда земли, бетона и т. д.
17. Внутренняя часть опалубки заливается бетоном на толщину, какую предполагает проект УШП.
18. Часть утеплителя, оставшаяся за пределами плиты, заливается бетоном — образуется утепленная отмостка. Некоторые строители считают эту позицию необязательной, но большинство советует не пренебрегать дополнительной возможностью исключить воздействие грунтовых нагрузок.
19. Залитая плита выдерживается не менее 2 недель до достижения марочной прочности, после чего поверхность шлифуется и подготавливается для дальнейших работ — таково правильное устройство УШП фундамента.

Таким образом монтируется утепленная шведская плита своими руками.

Конструкция и характеристики плиты УШП

Фундамент, выполненный из плит УШП, можно заливать без специальной техники, при этом он обладает минимальной трудозатратностью, стоит дешевле МЗЛФ и уступает цене лишь винтовым сваям.

• изделия или материалы, предназначенные для строительства (7076);
• паропроницаемость строительного материала (25898);
• теплоизоляционные свойства (17177);
• нормированные параметры горючести стройматериала (30244);
• пенополистирол (15588).

Проектируя «шведское» основание для дома, конструкторы также обязательно учитывают СП:

• воздействия, нагрузки (СП № 20.13330.2011);
• основания, фундаменты (СП № 45.13330.2012 и № 22.13330.2011;
• ключевые положения для железобетонных конструкций (СП № 63.13330.2012);
• несущие или ограждающие конструкции (СП № 70.13330.2012).

Шведская система включает в себя:

• ребристую плиту, толщина которой 10 см — это классический так называемый пол по грунту;
• подбирают с учетом максимального сокращения теплопотерь, обеспечения стандартного прочностного запаса, при этом ребра по их периметру гарантируют устойчивость шведской плиты фундамента при вероятных движениях грунта;
• контур теплого пола — по нему идет дополнительный обогрев жилищ, который экономит энергоноситель для ключевых контуров обогрева;
• армопояс — его составляют 2 связанных прутьев арматуры, предупреждающих растрескивание при влиянии гнущих нагрузок;
• инженерные системы — они заглубляются ниже показателя промерзания, их дублируют для обеспечения наибольшего результата;
• гидроизоляция — защищает от влаги бетон, призвана иметь пароизолирующие свойствами;
• утеплитель — держит тепло внутри сооружения, аккумулирует его, предотвращая промерзание земли под коттеджем;
• песчаная подушка — имеет дренирующие свойства (вода не получит возможности подниматься выше слоя дренажа), целиком исключает возникновение поднятия пола;
• геотекстиль — подходит исключительно для илистого грунта, предотвращает перемешивание дренажного слоя с частицами грунта.

Соответственно, в плиту по умолчанию вложены ребра жесткости, утеплитель, подогревающие плиты элементы. Периметр земли, покрытый этой конструкцией, оказывается надежно защищен от промерзания. Прочность плит бывает достаточной для тяжеловесных стен (кирпичных или блочных кладок в несколько этажей), а также различных кровельных материалов (сланцевой, керамической, цементно-песчаной черепицы).

Кроме расположения под фундаментом или вместо фундамента, а также горизонтально под здания на глубине пролегания ж/б конструкций, теплоизоляционный утеплитель УШП может монтироваться и по периметру вертикально, дублируя форму плитного основания. Трубы коммуникаций укладываются в изоляционном материале, дублируются для каждой инженерной системы

Как правило, выполненные по технологии УШП, они отличаются высокой ремонтопригодностью в процессе эксплуатации, что особенно важно

Кольцевой дренаж сосредоточивает в себе ливневые, паводковые, грунтовые стоки, отводит их в подземное вместилище для вторичного применения либо вместо откачки ассенизаторскими системами. В противоположность минеральным утеплителям, пенополистирол сохраняет свои свойства даже при постоянном контакте с водой, потому применяется в шведских системах без альтернатив для замены.

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании,  характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

• высокой скоростью производительности;
• благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
• фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
• обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
• утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
• теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
• благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
• в изоляционном слое исключено появление насекомых и грызунов;
• небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
• наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
• плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

• обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
• благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

Недостатки УШП:

• плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
• существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
• УШП нельзя применять при возведении тяжелых многоэтажных строений;
• фундамент исключает создание подвала в доме.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

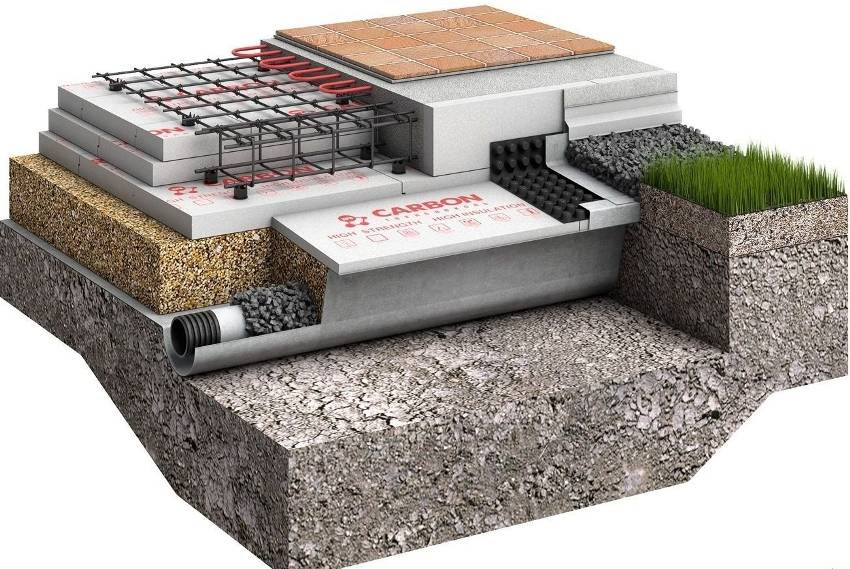

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

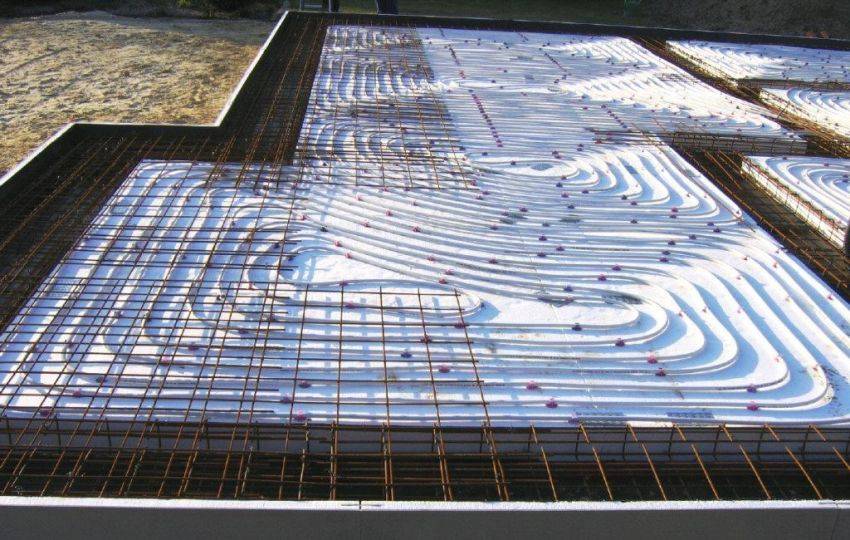

При укладке греющих труб руководствуются следующими правилами:

• Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
• Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
• Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
• Отступ греющих труб от наружных стен должен составлять не менее 15 см.
• Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
• Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.

   Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.

3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.

   Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.

5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.

   Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).

7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Армирование фундамента УШП своими руками

Когда наше пенополистирольное «корыто» готово, мы можем приступать согласно технологии к устройству армирующего слоя, куда входят также рёбра жёсткости. Рёбра жёсткости – это места, на которые опираются несущие стены и внутренние перегородки дома

Особое внимание необходимо уделить количеству и толщине арматуры:

В нашем случае мы делаем ребро жёсткости шириной 45 см, для чего укладываем арматуру периодического профиля в форме прямоугольника, два прутка снизу, два сверху, укладывая поперек через определенные промежутки соединительные стальные стержни:

Далее, в местах стыковки стержней связываем их между собой, используя для этого отожженную вязальную проволоку и специальный крючок, а при его отсутствии пассатижи или клещи. Два или более арматурных прутка стягиваются между собой как показано на следующем фото устройства плитного фундамента ушп:

Желательно дополнительно укрепить угловые соединения, для чего сгибаем отрезок арматуры длинной 80-100 см под углом 90 градусов и получаем г-образный кусок. Этим г-образным элементом соединяем углы, места, где стыкуются арматурные стержни и вертикальные детали, связывающие все элементы в единый арматурный каркас:

Чтобы правильно сделать ушп фундамент, по всей длине арматурных стержней устанавливаем хомуты, также согнутые из арматуры, расстояние между ними должно быть 50-70 см:

Так же связываем все места пересечения арматуры вязальной проволокой.

По мере проделывания вышеперечисленных работ, получается металлический каркас. Вся конструкция должна быть немного приподнята над последним слоем пенополистирола с помощью пластиковых «стульчиков», чтобы залитый в дальнейшем слой бетона защитил металл от коррозии, вызываемой воздействием внешней влажной среды. Также арматурный пояс не должен соприкасаться с вертикальной частью пенополистирола, этого можно достичь с помощью пластиковых звёздочек, которые создают необходимый зазор.

После того, как каркас из арматуры готов, по технологии устройства ушп фундамента, верхнюю часть по всей площади фундамента накрываем металлической сварной сеткой ВР, с шагом 10х10 см. Сетка так же должна быть приподнята на пластиковых стульчиках. После того, как все работы проделаны, можно к сварной сетке укрепить трубы водяного тёплого пола:

Если мы крепим тёплый пол, то по завершению работ, поверх трубы тёплого пола снова укладывается сварная сетка, и она также должна опираться на пластиковые стульчики большей высоты.

Технология монтажа УШП фундамента

Перед тем как начать возводить шведскую плиту, необходимо:

• составить проект фундамента со всеми коммуникация (системой водяного теплого пола, водопровода и канализации, энергоснабжения);
• строго придерживаться основной технологии возведения основания;
• закладку и ведение инженерных коммуникаций необходимо осуществлять очень точно.

Процесс возведения фундамента — шведской плиты — можно разделить на несколько этапов:

1. Первый этап. На этом этапе идет подготовка основания под фундамент и прокладка коммуникационных труб. Первый этап работы такой же, как при укладке обычного фундамента мелкого заглубления. На участке под дом снимают часть почвы, площадью чуть больше, чем площадь фундамента, с целью проведения дренажных работ. При необходимости грунт надо осушить. По периметру плиты роют дренажные траншеи. Засыпают основание песком высотой 15−20 сантиметров, увлажняют и утрамбовывают. На песчаную подушку укладывают геотекстиль. Далее, устанавливают смотровые колодцы (на каждом углу основания) и прокладывают дренаж. На песчаную подушку насыпают гравий высотой 20 сантиметров, тщательно его утрамбовывают и выравнивают. Потом опять насыпают песок и утрамбовывают его. На этом этапе работ в слой песка укладывают инженерные коммуникации — канализационные трубы и трубы водоснабжения — горячей и холодной воды, а также электрический кабель.
2. Второй этап. На этапе проводятся работы, связанные с монтажом опалубки, укладкой плит теплоизоляции и системы теплого пола. Обеспечить максимальную теплоизоляцию УШП фундамента можно двумя способами:
   • а) с применением L-блоков — это угловые и торцевые элементы из пенополистирола и асбестоцементного листа. Применение L- блоков ускоряет возведение фундамента;
   • б) с использованием теплоизоляционных плит. Этот вариант утепления более трудоемкий, но используется он чаще. Технология утепления состоит в следующем: по периметру плиты устанавливают детали из пенополистирола и укрепляют их упорами из доски, то есть возводят деревянную опалубку. Потом укладывают утеплитель по всей поверхности основания и армируют плиту двумя рядами сетки. На поверхность сетки укладывают трубы для подогрева пола, устанавливают коллектор и подключают к нему систему отопления. После монтажа и подключения труб, проводят испытательные работы на герметичность. Отопительные трубы рекомендуется прокладывать неравномерно. Большее количество труб прокладывают в центре, а вблизи стен — меньшее. Такое расположение труб будет экономить тепло. Укладывают трубы на расстоянии десяти сантиметров друг от друга. Можно использовать медные, металлопластиковые или полиэтиленовые трубы.
3. Третий, заключительный, этап состоит в том, что бетонную смесь заливают в опалубку и равномерно распределяют по поверхности плиты. Толщина бетонного слоя должна быть не менее 10 сантиметров. Заливку бетонной смеси проводят поэтапно. Для того чтобы не было воздушных прослоек, каждый слой тщательно утрамбовывают. После того как бетонная смесь застынет, снимают опалубку и шлифуют поверхность плиты. Дальнейшие строительные работы проводят только через три недели после заливки бетона, когда поверхность плиты окончательно застынет.

Стоимость утепленной шведской плиты — фундамента УШП — достаточно велика, но позволяет сэкономить при его возведении, так как не требует применения тяжелой техники. Также УШП фундамент обладает высокой теплоэффективностью, что в дальнейшем даст экономию средств на отопление всего дома.

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Плюсы и минусы

Шведская фундаментная плита отличается от других популярных фундаментов своими конструктивными и функциональными особенностями. Преимущества следующие:

1. Экономия денег. УШП не требует обустройства глубокого котлована, поэтому можно обойтись без аренды тяжелой техники.
2. Долговечность. За счет расположения утеплителя происходит постоянная поддержка оптимальной температуры, что увеличивает срок службы всего основания.
3. Продуманная конструкция. Позволяет монтировать главные инженерные коммуникации еще до начала строительства. Работы ускоряются, исключается обустройство технического подполья с водопроводными и канализационными трубами.
4. Пригодность для установки на любых типах почв. Плита располагается на поверхности земли, поэтому она не подвергается воздействию грунтовых вод. При этом возрастает несущая особенность основания.
5. Герметичность, отсутствие мостиков холода. Исключено появление сырости, плесени, грибка на площади фундамента.
6. Сокращение временных и финансовых затрат на отделочных работах. Благодаря идеально ровной поверхности, плита считается хорошим готовым черновым основанием для укладки напольных покрытий.
7. Хорошие теплоизоляционные свойства. Уменьшаются расходы на отоплении и повышается уровень комфорта в доме, даже при внедрении системы «теплый пол».

Многие люди считают УШП не лучшим видом фундамента. В качестве аргументов они приводят следующие факторы:

• высокая цена материала;
• невозможность создания подвалов;
• недостаточная жесткость теплоизолирующего слоя, провоцирующая последующую усадку сооружения;
• высокий риск порчи пенополистирола грызунами;
• неизвестен срок службы утеплителя;
• сложность формирования конструкции на покатых участках;
• ограничения к этажности возводимых построек.

Бюджетные варианты монтажа основания

Конструкция утепленной мелкозаглубленной плиты

Из всего разнообразия видов фундамента под финские дома следует выделить следующих представителей:

• Утепленная мелкозаглубленная бетонная плита. По периметру площади будущей постройки выкапывается грунт на глубину от 50 до 60 см. В полученные углубления засыпается по 30 см песчано-гравийной смеси с выполнением качественного трамбования каждого из слоев. Поверх получившейся подложки выкладывается экструдированный пенополистирол и размещается гидроизоляционная мембрана. Далее, осуществляется укладка бетона с дополнительным армированием в толщину от 30 см. В итоге получается небольшая бетонная плита, выступающая над поверхностью грунта в 10-15 см. Впоследствии на полученное основание на высоту 40-50 см обустраивается цоколь, выполненный из кирпичных или бетонных компонентов. Представленный вид фундамента занимает серединное место по ценовой политике, однако является одним из наиболее универсальных и долговечных видов основания, способного выдержать любой дом, выполненный по финской технологии, будь то клееный брус или деревянный каркас.
• Свайный ростверковый фундамент. По периметру основания, с учетом соединительных балок под ростверк, вбиваются сваи посредством небольшой установки. С такой работой легко можно справиться, воспользовавшись услугами небольшого ямо-бура. Количество свай предварительно определяется в соответствии с будущей нагрузкой. По причине достаточно легкой техники и используемых свай этот фундамент доступен на любом виде грунта и удобен в обустройстве. Каждая из размещенных свай зачищается и соединяется с помощью сварочного аппарата с арматурой ростверка. Посмотрите видео, как построить дом по финской технологии на свайном фундаменте.

Буронабивной свайный фундамент. Являясь разновидностью предыдущего основания, представленный тип отличается технологией возведения, заключенной в высверливании ям, их армировании и заливке бетоном. Все остальные процессы, в частности сооружение ростверка, идентичны описанному выше способу.

Описанные свайные способы сооружения основания легко выполняются самостоятельно или с применением небольшого количества обслуживаемой техники и персонала, что в значительной степени позволяет сократить расходы на его обустройство.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

• Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
• Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
• По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
• Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента. https://www.youtube.com/embed/2lv6yaqQpL4

Заключение

Все приведенные в статье преимущества основания типа «монолитная плита» нужно рассматривать с той точки зрения, что при строительстве будет полностью выдерживаться технология. Ошибки могут привести к нивелированию положительных характеристик рассматриваемой методики.

В свою очередь недостатки железобетонной плиты могут быть исключены компенсирующими мероприятиями, но это однозначно приведет к удорожанию строительства. Поэтому при проектировании основания под сооружения рассматривают сразу несколько предпочтительных вариантов, чтобы выбрать наиболее экономичный и практичный из них.
