Вентиляция, как обязательный элемент при строительстве дома
Вместе с планом будущего дома застройщик должен предоставить чертёж систем проветривания, либо хозяин самостоятельно должен заняться решением этого вопроса, но присутствие такой системы в доме обязательно. Постоянная циркуляция воздуха способствует увеличению срока службы всего здания, снижает риски возникновения грибковых заражений на фундаменте и стенах и обеспечивает жителей дома свежим воздухом.
Не стоит беспокоиться о возможности проведения вентиляции в уже построенные дома – это допустимо, но доставит немного больше хлопот.
Системы подачи воздуха в помещение условно разделены на два вида:
- Естественная. Создаётся под действием физических свойств воздушных потоков.
- Принудительная или механическая. Подача воздуха таким образом, рассчитана на помещения большой площади, для большого количества обитателей или для общественных мест. Создаётся с помощью дополнительных, нагнетающих воздух, элементов.
Особенности составления схем и чертежей
Сантехнические обозначения условных символов различных узлов используются как в схемах объекта, так и его чертежах. И тот и другой вид графического отображения коммуникаций, в целом, выполняет одну и ту же задачу — создание рабочего проекта, являющегося основным документом при проведении строительных работ.
Схема — это замысел, начало всего, чаще всего основанное на определённой технической задаче. Она выполняется на любом носителе, включая простой блокнот. Все элементы предстоящего проектирования здесь могут быть зафиксированы совсем условно, лишь с обозначением монтажных узлов и их коммуникативных связей на объекте. Например, вот так:
Однако более информативными являются схемы, где указана проекция конструируемых коммуникаций и условные обозначения всех предполагаемых узлов. В зависимости от необходимости в схемах используется два типа проекций — двухмерные и трёхмерные (isometric).
Двухмерные (аксонометрические) схемы позволяют представить объект в двух плоскостях: по длине и высоте или по длине и ширине:
Изометрическая проекция более информативна. Она даёт возможность сразу оценить рабочую площадь по длине, ширине и высоте:
Ещё более наглядным для конструктора является трёхмерное изображение в компьютерном формате 3D. С его помощью значительно проще выдержать масштаб и необходимые размеры.
Наличие всех размеров во всех трёх плоскостях, выполненных в заданном масштабе, превращает подробно и аккуратно выполненную схему в чертёж. Все чертежи в строительных проектах выполняются на бумаге. Это делает их более удобными для использования на объектах. На крупных стройках, оснащённых компьютерами, информация дублируется на специальных сайтах с возможностью просмотра каждого чертёжного участка в 3D.
Важны также спецификация предлагаемых чертежей, в частности данные о колодцах, имеющихся на строительном объекте, а также топографии местности. Кроме того, в проект включаются все сертифицированные материалы, необходимые для проведения работ.
Все условные обозначения на чертежах должны соответствовать ГОСТу. В ином случае в точности выполнить монтажные работы будет невозможно. Необходимо также учесть и требования СПДС (система проектной документации для строительства) по разработке и учёту документации, предназначенной для того, чтобы производить установку сантехники на строительных объектах. Только таким образом можно приобрести уверенность, что водоснабжение дома и его канализация будут работать эффективно и безопасно.
Описание схемы
В данной схеме используется двухконтурный настенный газовый котел фирмы Viesmann (1), мощностью 8,0-31,7 кВт. Помимо системы отопления в схеме предусмотрена система ГВС (2) (бойлер той же фирмы на 300 литров) и система обогрева теплыми полами.
В системах отопления и ГВС используется расширительные баки (4), (5) фирм Reflex. Для улучшения циркуляции в системах предусмотрены установки насосов фирмы Wilo:
- Насос котлового контура (6);
- Насос системы отопления (7);
- Насос системы теплый пол (8);
- Насос системы ГВС (9) и циркуляционный насос (10).
Особое внимание стоит обратить, на две распределительные гребенки dу=76×3,5 (по схеме 3). Для безопасности предусмотрены две группы фирмы Vissmann:
Для безопасности предусмотрены две группы фирмы Vissmann:
Предохранительная группа котла 3 бара (11);
Комплект безопасности бойлера (12) DN15, H=6 бар.
Все элементы принципиальной схемы подробно указаны в спецификации к схеме.

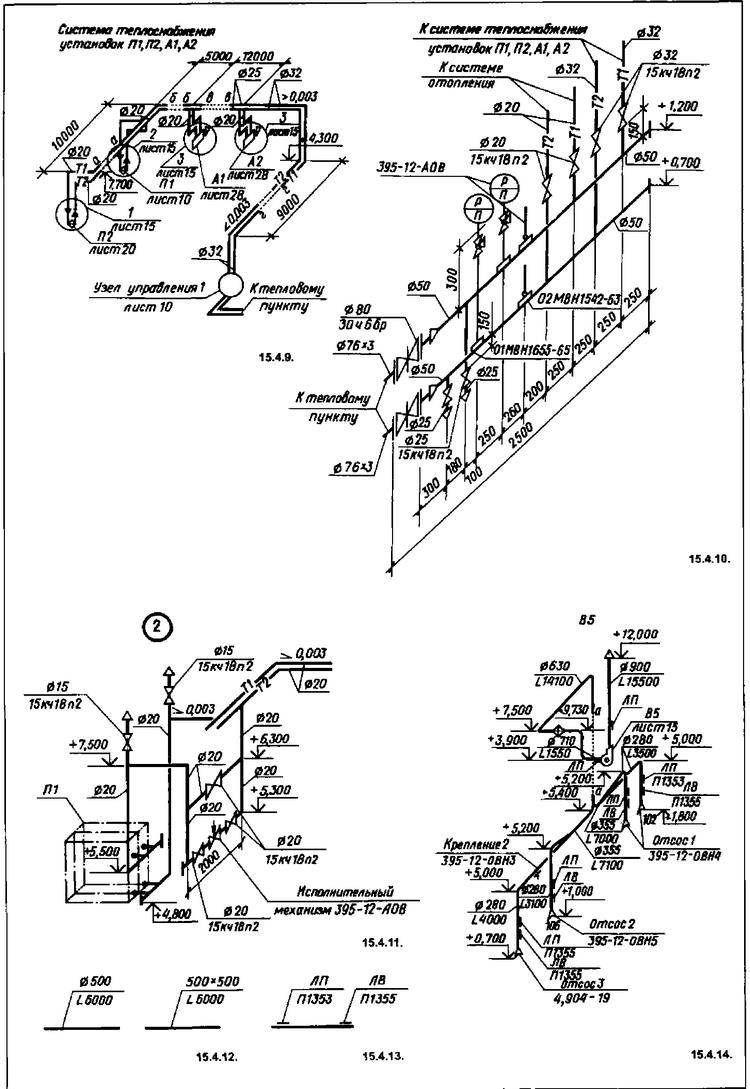

Какие данные вносят на чертеж
Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:
- Обозначение стояков (обычно области линии-выноски).
- Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
- Диаметры элементов системы.
- Углы уклона трубопроводов (с указанием показателя уклона).
- Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
- Координирующие размеры (информация второстепенного характера).
- Обозначение узлов с целью детализации чертежа.
Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.
Условные обозначения систем вентиляции на схемах и чертежах
Комментариев:
- Правила выполнения
- Перечень требований
- Что должно быть видно в результате?

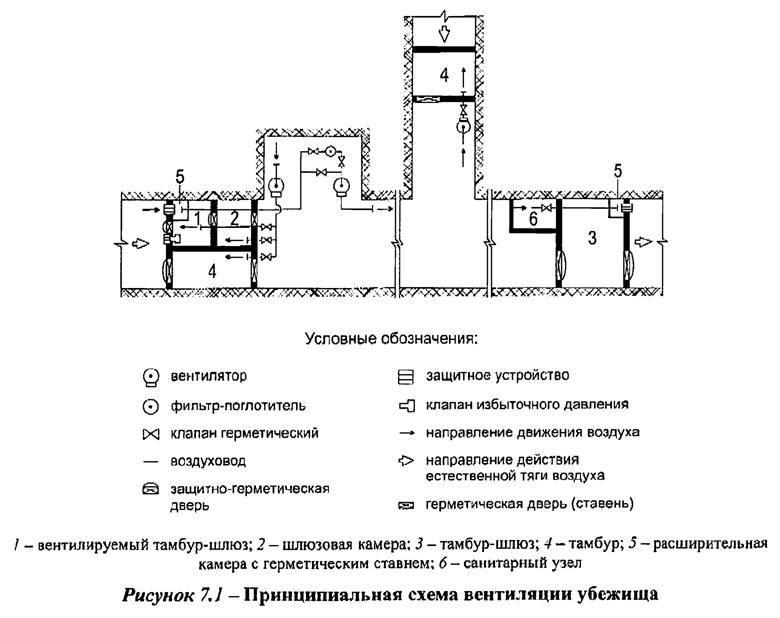

Вентиляционные системы могут быть как простыми, в которых присутствует 2-3 элемента, так и сложными, когда сеть воздуховодов пронизывает несколько этажей и распределяет воздух на множество помещений.
Для того, чтобы при монтаже вентиляции не возникало проблем, необходимо заранее создать проект или чертеж всей системы в целом.
Для того чтобы правильно спроектировать, а впоследствии и смонтировать такую систему вентиляции, необходимо отобразить ее на бумаге либо в компьютере, в идеальном варианте – вместе с планировками и разрезами здания. Если схема несложная и находится в пределах одного помещения, разрезы можно не выполнять.
Правила выполнения
Схемы вентиляции принято выполнять во фронтальной изометрической проекции (аксонометрии). Такое оформление позволяет увидеть всю сеть воздуховодов в трех измерениях, потому что, в отличие от планов или разрезов здания, в системе координат аксонометрии появляется третья ось, на которой откладываются значения высоты. Современные программы для проектирования дают возможность качественно и быстро выполнять аксонометрические схемы. Но не каждому доступны эти возможности, а результат все равно нужно получить на бумажном носителе. Поэтому такую схему можно нарисовать и от руки в виде эскиза, главное, соблюдать ряд правил выполнения аксонометрических схем. Придерживаясь их, вы получите полную картину приточной или вытяжной системы на бумаге.
В соответствии с правилами, нужно выбирать угол зрения с того фасада здания, который расположен на планировке снизу, наружная стена этого фасада отмечена первой буквенной осью. Если вы рисуете простой эскиз одного помещения, то можно его выполнять как удобнее, но следует помнить, что в случае официального оформления документации чертеж придется переделать. Воздуховоды системы наносят в виде сплошных толстых линий по такому принципу:
- если канал идет параллельно выбранному для угла зрения фасаду, он наносится как горизонтальная линия;
- воздуховод перпендикулярный этому фасаду выполняется на схеме под углом в 45 градусов к горизонтали с сохранением масштаба;
- вертикальные участки выполняются вертикальными линиями.
Перечень требований
Аксонометрическая схема вентиляционной системы должна включать в себя следующие элементы и обозначения:
Рисунок 1. Таблица условных обозначений приборов для проектирования систем вентиляции.
- На всех воздуховодах должны стоять их характеристики. Для этого чертят выносную линию с полочкой, сверху которой указывают диаметр канала или его размеры в том случае, если он прямоугольного сечения. Снизу полки пишут значение расхода воздуха в этом воздуховоде, выражая его в м³.
- Должны быть указаны отметки высот, на которых будут проложены воздухопроводы. Если они имеют круглую форму, то указывают отметку оси канала, а если прямоугольную – его нижней плоскости.
- Вентиляторы и дополнительное оборудование должны быть изображены условными обозначениями либо контурами. Некоторые условные обозначения оборудования, которое встречается на схемах чаще всего, приведены на Рисунке 1.
- Если схема вентиляции содержит местные вытяжки в виде зонтов, то последние изображают условными обозначениями, а при необходимости наносят и контуры самого оборудования, от которого требуется местный отсос.
- Местные вытяжки (отсосы) требуется маркировать, делая выноски и указывая обозначения отсоса и его документа. Если местный отсос идет в комплекте с технологическим оборудованием, этого можно не делать.
- Лючки для замеров скорости воздуха в воздуховодах показывают в местах их установки, при этом делают выноску с полкой, вверху которой указывают марку лючка, а внизу – обозначение его документации.
- Таким же способом маркируют дополнительное оборудование для регулировки и распределения воздуха, нанеся его с помощью условных обозначений.
- Если некоторые воздуховоды системы вентиляции подлежат утеплению или нанесению противопожарного покрытия, это должно быть графически обозначено на данных участках.
Схема двухтрубного радиаторного отопления помещений одноэтажного дома или квартиры
<DIV><IMG style=»POSITION: absolute; LEFT: -9999px» alt=»» src=»https://mc.yandex.ru/watch/8100424″></DIV>
Класс системы отопления – Эконом Плюс Ручное регулирование температуры в помещениях. Лучевая двухтрубная разводка. Две и более веток отопления. Нижнее подключение радиаторов
Преимущества системы отопления:
Простота монтажа и настройки. Эстетичный вид помещений в связи с отсутствием видимых трубопроводов. Система гидравлически устойчива.
Недостатки системы отопления:
Только ручное регулирование температуры в помещениях. Насос не защищен от перегрузки. Расход труб выше, чем при горизонтальной и вертикальной разводке. Необходимость укладки трубопроводов в стяжке и гофрокожухе или утеплителе.
Условия эксплуатации системы отопления:
Давление в системе отопления — до 2,5 бар Температура системы отопления — до 90°С. Дельта температур (разница между температурой подачи и обратки) 20°С. Площадь отапливаемого помещения — до 250м2. Мощность системы отопления — до 30 кВт.
Длина подающего трубопровода от коллектора до последнего радиатора — не более 30м.
Спецификация основных материалов и оборудования:
1А.Труба металлопластиковая d=16×2 (метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=20мм, медь d=15мм) -не более 60м на радиатор. 1Б.Труба металлопластиковая d=26×3-(метраж в зависимости от технической необходимости. При условии использования труб из других материалов — полипропилен d=32мм, медь d=22мм) -по месту. 2.Кран шаровой 1″-1. 3.Вентиль прямоточный 1″-1. 4.Бак мембранный для отопления, 24 литра-1. 5.Насос циркуляционный с комплектом гаек- Wilo Star RS 25/6 (или другого производителя с напором в 6м)-1. 6.Клапан обратный 1″-1. 7.Группа безопасности до 50квт 1″-1. 8.Коллектор с отсечными кранами (гребенка) 1″xl/2″- по количеству выходов (веток отопления). 9.Коллектор с регулировочными вентилями (гребенка) l»xl/2″-по количеству выходов (веток отопления). 10.Кран дренажный 1/2″-2. 11.Воздухоотводчик автоматический 1/2″-1. 12.Тройник коллекторный 1′х 1/2″х З/8″-2. 13.Шкаф распределительный-1. 14.Соединитель для трубы 16×2,0 (или другого диаметра — в зависимости от используемых труб)-по количеству выходов. 15.Клапан отсекающий для монтажа воздухоотводчика 1/2″-1. 16.Переходник 1/2″(ВР)хЗ/8″ (HP)-2. 17.Пара кронштейнов для коллекторов-комплект. 18.Кожух гофрированный ПНД 16(25)-по месту. 19.Воздухоотводчик ручной 1/2″- по месту (в зависимости от количества радиаторов). 20. Радиаторы отопления — в зависимости от потребностей помещения. 21.Узел нижнего подключения радиатора -по месту (в зависимости от количества радиаторов). 22.Соединительная труба-по месту. 23.Пробка радиаторная 1″-по месту (в зависимости от количества радиаторов). 24.Воздухоотводчик ручной 1/2″-по месту (в зависимости от количества радиаторов). 25.Футорка радиаторная 1″ х 1/2″-(в зависимости от количества радиаторов). 26.Соединитель 16 (2,0) (или другого диаметра — в зависимости от используемых труб)-по месту.
Схема радиаторного отопления двухэтажного дома
Условные обозначения систем вентиляции
Таблица 1.1 – Воздуховоды
Обозначение | Код | ||
На | На | ||
Воздуховод, | 1.1.01 | ||
Воздуховод | 1.1.02 | ||
Воздуховод | 1.1.03 | ||
Вентиляционный | 1.1.04 | ||
Воздуховод | 1.1.05 | ||
Воздуховод | 1.1.06 | ||
Воздуховод | 1.1.07 | ||
Воздуховод | 1.1.08 | ||
Воздуховод | 1.1.09 | ||
Воздуховод | 1.1.10 | ||
Воздуховод | 1.1.11 | ||
Акустическое | 1.1.12 |
Таблица 1.2 – Воздуховоды в шахте
Обозначение | Наименование | Код |
Приточный, | 1.2.01 | |
Приточный, | 1.2.02 | |
Вытяжной, | 1.2.03 | |
Вытяжной, | 1.2.04 | |
Рециркуляционный, идущий в | 1.2.05 | |
Рециркуляционный, | 1.2.06 | |
Воздуховод | 1.2.07 | |
Примечание |
Таблица 1.3 – Прямоугольные фитинги
Обозначение | Код | ||
На | На | ||
1.3.01 | |||
Переход | 1.3.02 | ||
Переход | 1.3.03 | ||
Отвод | 1.3.04 | ||
Отвод | 1.3.05 | ||
Колено | 1.4.06 | ||
Колено | 1.3.07 | ||
Раздвоение | 1.3.08 | ||
Раздвоение | 1.3.09 | ||
Ответвление | 1.3.10 | ||
Ответвление | 1.3.11 | ||
Ответвление | 1.3.12 | ||
Ответвление | 1.3.13 | ||
Примечание – Обозначения фасонных элементов |
Таблица 1.4 – Круглые фитинги
Обозначение | Код | ||
На | На | ||
Переход | 1.4.01 | ||
Отвод | 1.4.02 | ||
Отвод | 1.4.03 | ||
Отвод | 1.4.04 | ||
Отвод | 1.4.05 | ||
Колено | 1.4.06 | ||
Колено | 1.4.07 | ||
Тройник | 1.4.08 | ||
Тройник | 1.4.09 | ||
Тройник | 1.4.10 | ||
Крестовина | 1.4.11 | ||
Тройник | 1.4.12 | ||
Крестовина, | 1.4.13 | ||
Тройник | 1.4.14 | ||
Примечание – Обозначения фасонных элементов |
Таблица 1.5 – Вытяжные и приточные устройства
Обозначение | Код | ||
На | |||
Отверстие | 1.5.01 | ||
Отверстие | 1.5.02 | ||
Воздухораспределитель | 1.5.03 | ||
Воздухораспределитель | 1.5.04 | ||
Воздухораспределитель | 1.5.05 | ||
Воздухораспределитель | 1.5.06 | ||
Воздухораспределитель | 1.5.07 | ||
Воздухораспределитель | 1.5.08 | ||
Воздухораспределитель | 1.5.09 | ||
Воздухораспределитель | 1.5.10 | ||
Воздухораспределитель | 1.5.11 | ||
Воздухораспределитель | 1.5.12 | ||
Воздухораспределитель | 1.5.13 | ||
Воздухораспределитель | 1.5.14 | ||
Воздухораспределитель | 1.5.15 | ||
Сопло | 1.5.16 | ||
Воздухораспределитель | 1.5.17 | ||
Воздухораспределитель | 1.5.18 | ||
Воздухораспределитель | 1.5.19 | ||
Решетка | 1.5.20 | ||
Решетка | 1.5.21 | ||
Решетка | 1.5.22 | ||
Решетка | 1.5.23 | ||
Решетка | 1.5.24 | ||
Решетка | 1.5.25 | ||
Местный | 1.5.26 |
Обозначение | Код | ||
На | На | ||
Дефлектор | 1.6.01 | ||
Зонт | 1.6.02 | ||
Заслонка | 1.6.03 | ||
Шибер | 1.6.04 | ||
Клапан | 1.6.05 | ||
Клапан | 1.6.06 | ||
Клапан | 1.6.07 | ||
Дверь | 1.6.08 | ||
Люк | 1.6.09 | ||
Лючок | 1.6.10 | ||
1.6.11 | |||
Вставка | 1.6.12 | ||
Шумоглушитель | 1.6.13 |
Концепция бизнеса
Уже понятно, что бизнес состоит в оказании сантехнических услуг. Клиенты — обычные люди. Спектр сантехнических услуг может быть разным:
- установка узлов горячего и холодного водоснабжения;
- монтаж сантехнических приборов;
- установка системы канализации и отопления;
- подключение бытовой техники.
Клиенту потребуется лишь совершить звонок и договориться о времени приезда мастера. Вам, как представителю компании, нужно принять заказ и организовать выезд.
На начальном этапе не стоит выставлять огромные счета за услуги, это отпугнет потенциального клиента. Кроме того, можно заработать больше за счет доступности и оперативности оказания сантехнической помощи. Благодаря этому вы завоюете доверие клиента, который в свою очередь сделает вам «бесплатную рекламу».

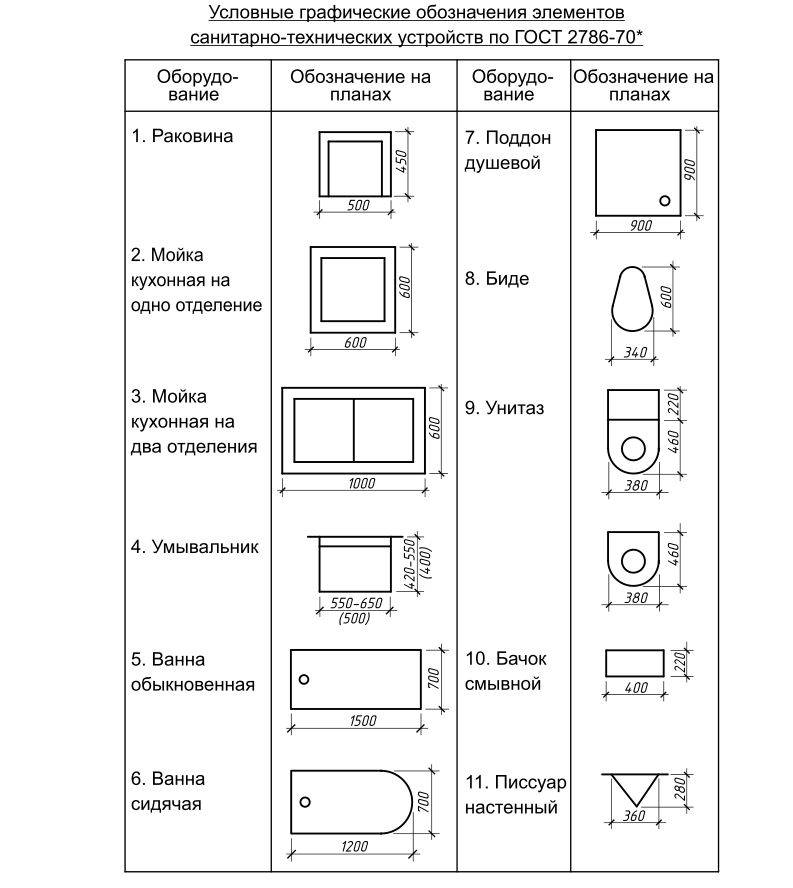

Условные обозначения на схемах
На данной таблице показаны все принятые в проектировании условные обозначения коммуникаций водоснабжения и канализации, используемые в строительстве:
|
|
|
|
|
Условные обозначения водоснабжения и канализации единообразны по всей территории Российской Федерации и стран СНГ. Их изменение по своему усмотрению недопустимо. Причина проста: чертёж по сантехническому обустройству объекта должен понимать любой подготовленный сантехник. Это поможет избежать ошибок в технологии работ и, в конечно итоге, обеспечить наиболее эффективный способ эксплуатации водоснабжения объекта.
Условные знаки на чертежах и схемах для монтажа сантехники следует указывать при возведении любого строительного объекта, будь то многоэтажный дом, коттедж или какое-либо производственное здание. Они применяются также в компьютерных программах, например, «Автокаде», применяемом при создании проектов водопроводов и канализации объектов.
Таблица 1.5 – Вытяжные и приточные устройства.
Обозначение | Наименование | Код обозначения | |
На планах и разрезах | На схемах | ||
| Отверстие (решетка) для выпуска воздуха | 1.5.01 | ||
| Отверстие (решетка) для забора воздуха | 1.5.02 | ||
| Воздухораспределитель приточный четырехсторонний | 1.5.03 | ||
| Воздухораспределитель приточный трехсторонний | 1.5.04 | ||
| Воздухораспределитель приточный двухсторонний | 1.5.05 | ||
| Воздухораспределитель приточный односторонний | 1.5.06 | ||
| Воздухораспределитель приточный круглый | 1.5.07 | ||
| Воздухораспределитель вытяжной четырехсторонний | 1.5.08 | ||
| Воздухораспределитель вытяжной трехсторонний | 1.5.09 | ||
| Воздухораспределитель вытяжной двухсторонний | 1.5.10 | ||
| Воздухораспределитель вытяжной односторонний | 1.5.11 | ||
| Воздухораспределитель вытяжной круглый | 1.5.12 | ||
– | Воздухораспределитель горизонтальный односторонний | 1.5.13 | |
– | Воздухораспределитель многосторонний | 1.5.14 | |
– | Воздухораспределитель с наклонными струями | 1.5.15 | |
– | Сопло воздухораспределительное | 1.5.16 | |
– | Воздухораспределитель многодиффузорный | 1.5.17 | |
– | Воздухораспределитель вертикальный перфорированный | 1.5.18 | |
– | Воздухораспределитель потолочный перфорированный | 1.5.19 | |
– | Решетка настенная вентиляционная | 1.5.20 | |
– | Решетка вентиляционная переточная в стене | 1.5.21 | |
| Решетка линейная приточная вентиляционная | 1.5.22 | ||
| Решетка линейная вытяжная вентиляционная | 1.5.23 | ||
– | Решетка жалюзийная наружная (воздухозаборная или вытяжная) | 1.5.24 | |
– | Решетка инерционная вентиляционная | 1.5.25 | |
– | Местный отсос вентиляционный | 1.5.26 |
Подведем итоги
Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.

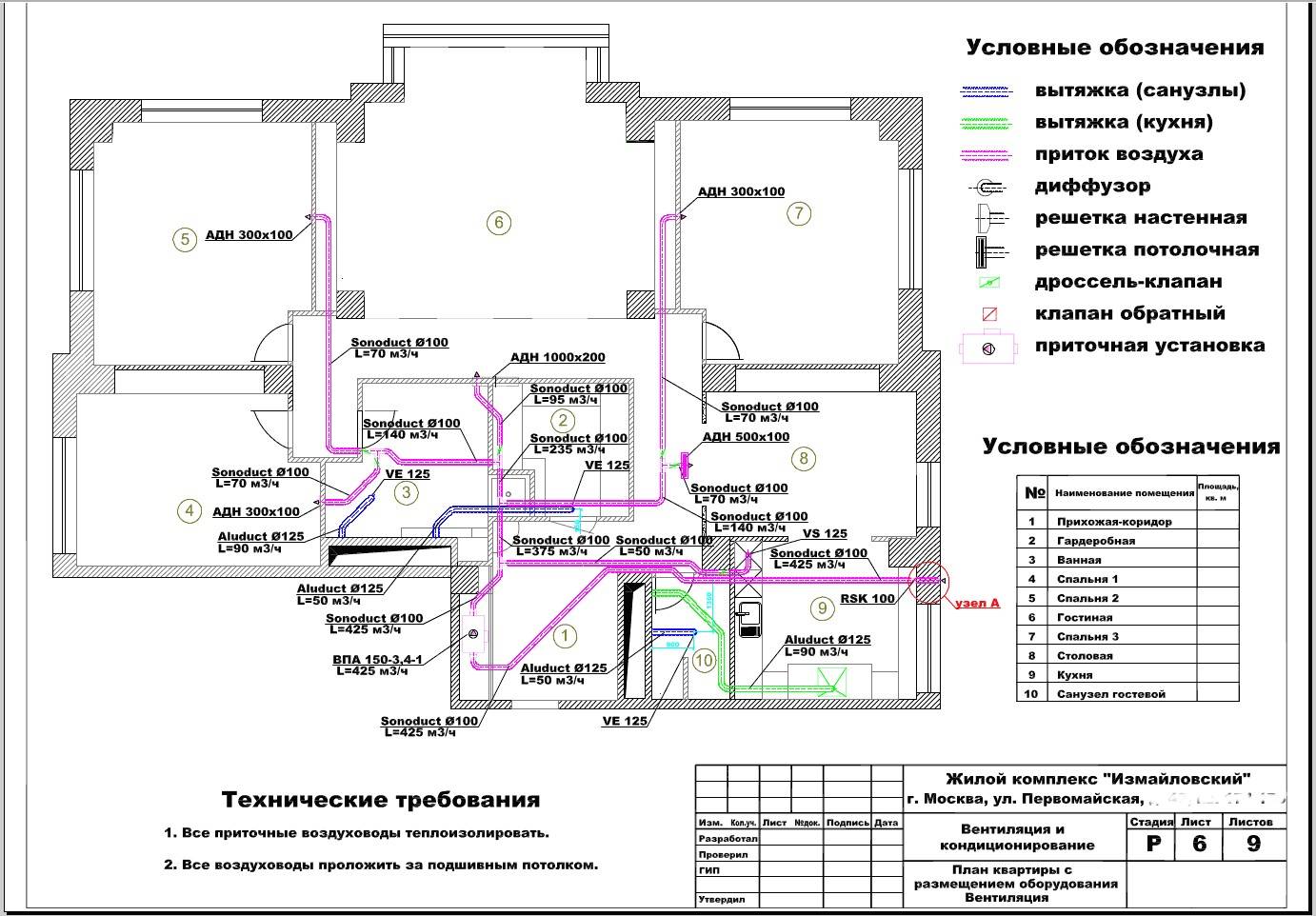

Пример проекта
В компании «Мега.ру» вы найдёте квалифицированных проектировщиков вентсистем, которые помогут правильно рассчитать и начертить проект. Мы оказываем услуги в Москве и области, а также соседних регионах, практикуем удалённое сотрудничество. Рады ответить на все интересующие вопросы, телефоны для связи размещены на странице «Контакты».
Условные графические обозначения применяются на всех стадиях проектирования систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также при монтаже, наладке и эксплуатации указанных систем, т.к. они позволяют передать в графическом виде общую информацию, необходимую при работе с проектом, и облегчить процесс проектирования, изучения и анализа проектов.
Действующая система условного графического обозначения, установленная в ГОСТ 21.206-93 и ГОСТ 21.205-93, не отражает всего многообразия новых элементов и оборудования, широко применяемого в настоящее время. В результате проектные организации и фирмы-производители вынуждены использовать для своих проектов и каталогов индивидуальные условные обозначения, что значительно затрудняет и работу проектировщиков, и использование отечественной и зарубежной климатической техники.
Графические обозначения в стандарте ANSI / ASHRAE Standard 134-2005 в основном относятся к трубопроводам и воздуховодам. Они предназначены для чертежей планов и разрезов и не могут быть использованы для чертежей принципиальных и аксонометрических схем, распространенных в отечественной практике проектирования.
В настоящем стандарте предложены условные графические обозначения, используемые в реальных проектах, учитывающие номенклатуру наиболее часто применяемых элементов и оборудования, которые не искажают и не дублируют условные графические обозначения, установленные в ГОСТ 21.206-93 и ГОСТ 21.205-93.
Стандарт разработан для апробации на практике предложенных условных графических обозначений. Все предложения и замечания просьба направлять в Комитет НП «АВОК» по стандартизации.
Стандарт предназначен для специалистов по проектированию, монтажу, наладке и эксплуатации систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также студентов высших учебных заведений.
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ПРОЕКТАХ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ТЕПЛОХОЛОДОСНАБЖЕНИЯ
GRAPHIC SYMBOLS FOR HEATING, VENTILATING, AIR-CONDITIONING, HEAT AND COOL SUPPLY
Дата введения – 2006-01-04
1.1 Настоящий стандарт устанавливает графические обозначения трубопроводов, воздуховодов, элементов и оборудования для проектирования систем отопления, вентиляции, кондиционирования воздуха, теплохолодоснабжения зданий и сооружений различного назначения.
1.2 Графические обозначения следует использовать на чертежах планов и разрезов, а также в аксонометрических и принципиальных схемах.
1.3 В стандарте приведены графические изображения приводов и элементов автоматизации и контроля необходимых для проектирования средств управления.
1.4 Размеры условных графических обозначений на чертежах и схемах принимают без соблюдения масштаба, но с сохранением конфигурации.
1.5 Графические символы в стандарте предназначены для ручного и автоматизированного проектирования.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 21.206-93 СПДС. Условные обозначения трубопроводов;
ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем;
ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах;
ANSI/ASHRAE Standard 134-2005. ASHRAE STANDARD. Graphic Symbols for Heating, Ventilating, Air-Conditioning and Refrigerating Systems;
ГОСТ 21.602-2003 СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования.
3.1 Обозначения трубопроводов, их диаметры и размеры воздуховодов следует показывать в соответствии с требованиями ГОСТ 21.602-2003.
3.2 Условные обозначения разделены на следующие разделы:
– оборудование (приложение 3), -оборудование для очистки вентиляционных выбросов (приложение 4),
– элементов автоматизации и приводов (приложение 5).
3.3 В таблицах установлен код обозначения. Первые две цифры – номер таблицы, третья и четвертая цифры – порядковый номер обозначения в данной таблице.
