Обзор способов организации управления отоплением: программаторы, контроль через интернет и СМС оповещения

Как устроено умное отопление

В систему отопления квартиры или загородного дома включены не только радиаторы, но и разного рода конвекторы, теплые полы, полотенцесушители. В последнее время актуален вариант теплых стен, нагревающих воздух в комнате зимой, и охлаждающих его летом.

Всем этим набором, а в загородном доме приборов, отвечающих так или иначе за отопление, можно управлять отдельно или в комплексе.

Система управления может представлять собой единый компьютерный блок, которому подконтрольны приборы в доме и датчики температуры в комнатах и снаружи.

Система анализирует показатели датчиков, и если температура отличается от той, что выставлена в программе, дает команду к работе. Режим температуры, комфортной для пребывания в доме, задает владелец индивидуально.

Умное отопление может быть экономичным, но при условии соблюдения ряда условий. Так, на температуру в доме влияет не только погода за окном, но и другие факторы, влияющие на климат в доме, а именно:

• теплопроводность стен и потолков;
• качество установленных в доме окон;
• качество и достаточная защита входной двери;
• способ подачи тепла;
• тип отопительной системы в доме;
• наличие сырости, сквозняков и так далее.

И даже самая умная система не будет работать с должной эффективностью, если не устранить по максимуму причины, приводящие к потере тепла. Если стены недостаточно защищены, система отапливает воздух, а вы теряете средства, затрачиваемые на ее работу.

Конечно, в этом случае комфортная температура, которую вы задаете, будет поддерживаться, однако при этом потребуется больше энергии для реализации задачи.

Как контролируется умное отопление?

Здесь все зависит от того, покупаете ли вы готовую систему, или же пытаетесь реализовать ее самостоятельно.

Сделать систему умного отопления в доме самостоятельно реально, но связано с массой нюансов. На каждый прибор и отопительный узел можно поставить контроллеры, которые будут связаны с температурными датчиками в доме.

Далее вы устанавливаете необходимую температуру и вариант, когда прибор перестает работать: по достижению определенной температуры воздуха, или же по времени включения и выключения.

Реализация системы таким образом имеет ряд существенных недостатков: приборы, установленные в доме, настраиваются по-отдельности и между собой не связаны, то есть «договорить» о своей работе не смогут. При том приборы, установленные в доме, реагировать на похолодания за окном не будут, так как не получат об том информации.

Централизованное управление умным отоплением также возможно. Контроль над приборами удаленно осуществляется по единой системе, при этом каждой группе приборов дается своя установка.

Подобная система работает в комплексе и не требует индивидуальной настройки каждого отдельного прибора. Благодаря тому, что все приборы в системе сообщают друг другу информацию, они способны работать в комплексе, что позволяет решать поставленную задачу по достижению комфортной температуры более эффективно и экономично.

Опять же, приобрести готовый пакет умного отопления с той или иной задачей гораздо проще, чем делать ее самостоятельно.

Для того чтобы процесс отопления был более эффективным, рациональным решением будет распределение площади дома на конкретные температурные зоны и уже для них задавать программу работы приборов.

Скажем, жилая зона будет получать тепло более активно, гараж, коридор или тамбур будут отапливаться с меньшей интенсивностью. Это еще один способ снизить расходы на работу системы.

Важным условием эффективной работы системы является наличие температурных датчиков не только внутри дома, но и за его пределами. Благодаря тому, что отопительная система может соотнести температуру внутри и снаружи, она может задать оптимальный темп работы самостоятельно, без вмешательства владельца.

Управление системой кондиционирования

Кроме контроля теплоснабжения, GSM устройства позволяют осуществлять удаленное управление системой кондиционирования. Это производится с участием модулей ИК или Wi-Fi (требуется подсоединение к телефону или персональному компьютеру), а также GSM контроллеров.

Управление при помощи интернета

Летом в качестве инструментов охлаждения часто применяют кондиционеры или системы, состоящие из нескольких блоков. Так, в обычных квартирах можно понизить температуру в короткие сроки, применив функцию «турбо». Но в зданиях, где, к примеру, размещены серверы, должно быть круглосуточное охлаждение воздуха. Бесперебойное функционирование мощного оборудования провоцирует выделение тепла. В такой ситуации требуется постоянный мониторинг микроклиматических показателей в помещении, отведенном под данную технику. Такие процессы невозможно осуществлять вручную. Для этого существует дистанционное регулирование. Оно производится при помощи устройств удалённого контроля показателей в помещении.

Наиболее прогрессивным и эффективным считается погодозависимое регулирование, поскольку оперативно позволяет реагировать на изменение окружающих условий

В случае когда интернет-сеть присутствует на объекте, блок удалённого регулирования функциями комплекса кондиционирования можно запускать при помощи гаджетов, работающих на основе ОС Android или iOS. Такими устройствами выступают климатические модули, рассчитанные для взаимодействия с современными кондиционерами. Они предоставляют возможность дистанционного регулирования режима работы. Для этого в гаджет инсталлируется специальная программа для GSM связи. В общую схему терморегуляции включается ноутбук, телефон или персональный компьютер и переходник, подключаемый к кондиционеру. Для передачи информации в качестве дополнительного компонента для дистанционного контроля системы кондиционирования может выступать Wi-Fi или инфракрасный протокол.

СМС-управление

Удаленное координирование параметров домашних кондиционеров комфортнее всего осуществлять при помощи сообщений. Это не только удобно, но и выгодно. Используемые приборы можно выключать дистанционно для экономии электроэнергии. Такие технологии применяются в устройствах, входящих в «Умный Дом». GSM контроллеры подходят для помещений, где отсутствует интернет-сеть. В таком случае для корректной работы применяются термодатчики. Режимы работы регулируются при помощи программного обеспечения, которое инсталлируется как в блоки управления, так и в устройства связи. Таким образом, можно менять мощность работы компрессора, быстроту вращения двигателя вентилятора и т. д.

Управление при помощи компьютера

Для промышленных систем лучше всего подходит компьютерное управление VRF-кондиционерами, производимое по сети. В этом случае применяются протоколы удаленной связи.

При подсоединении модуля дистанционного контроля можно решить такие проблемы:

• излишний расход электроэнергии;
• круглосуточный климатический контроль;
• снижение срока эксплуатации оборудования;
• расход человеческих ресурсов и т. д.

Кроме того, позитивным моментом применения GSM координирования систем кондиционирования является обеспечение комфортных условий для работников и посетителей офисов, развлекательных центров и т. д.

Параметры выбора GSM модуля

Основными критериями выбора модуля должны стать:

• объем доступных главных и дополнительных функций;
• комплектация устройства;

• число каналов настройки (обычно 2) – этот параметр определяет число включенных температурных датчиков и прочего оборудования;

• наличие в комплекте аккумуляторной батареи, обеспечивающей его энергонезависимость в случае временного отключения электричества;
• объем функций и рабочих режимов микропроцессора и наличие встроенного регулятора управления на 7 дней.

Хорошая новость в том, что установить gsm управление отоплением своими руками можно. Понадобиться разбираться, но не так уж это и сложно.

Обзор схем и составных элементов системы отопления

На первом этапе необходимо выбрать принцип работы системы отопления. Еще 20-25 лет назад альтернативы практически не было – делали гравитационную открытую систему. Поэтому вопрос как правильно смонтировать отопление сводился к выбору диаметра стальных труб и их правильному уклону. Но появление на рынке основных элементов закрытой системы значительно расширило возможности выбора схемы.

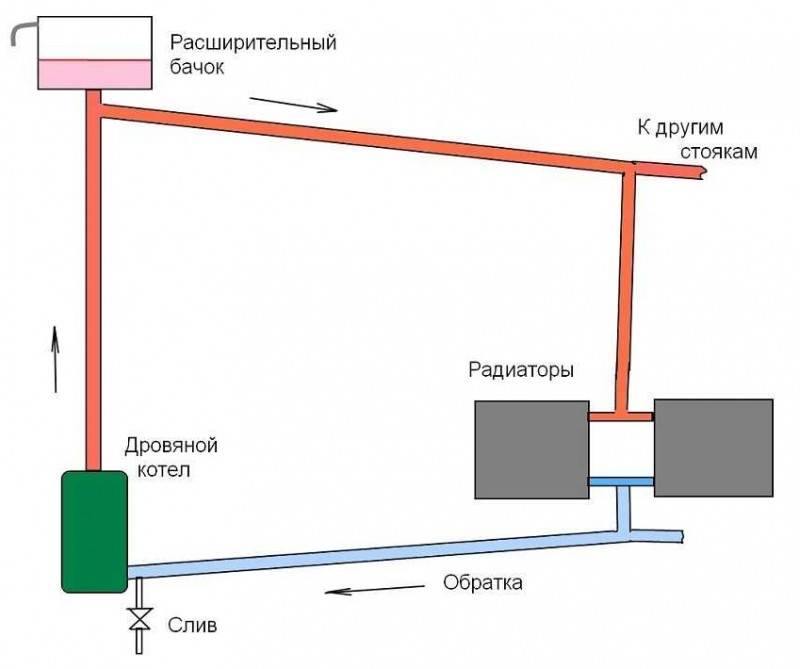

Гравитационная система отопления

Главным источником нагрева воды для нее служит твердотопливный котел (возможна работа на дизеле или отработанном масле). Установка газовых моделей невозможна, так как их нормальное функционирование подразумевает повышенное давление в трубах. Самостоятельное монтирование системы отопления с газовым котлом возможно. Но в этом случае используется корпус твердотопливного, в который монтируется специальная газовая горелка.

До того как правильно смонтировать отопление в частном доме, нужно выбрать его основные компоненты. Помимо котла обязательными являются такие элементы:

• Трубы. Для этого типа отопления можно использовать пластиковые модели (полипропилен, металлопластик) или стальные. Диаметр лучше всего выбрать большой – от 40 мм. Таким образом можно снизить общее гидравлическое сопротивление;
• Расширительный бак. Необходим для стабилизации системы в случае перегрева теплоносителя;
• Запорная арматура. Ее монтаж является обязательным, так как во время проведения ремонтных или профилактических работ понадобится перекрыть поток теплоносителя на определенном участке системы;
• Подпиточный узел. Потребуется для добавления теплоносителя. В целях оптимизации его нередко включают в конструкцию расширительного бака.

Гравитационная система в большинстве случаев делается однотрубной (ленинградка). Для того чтобы правильно смонтировать радиатор отопления, необходимо на каждый из них установить байпас. Это тоже нужно учесть при покупке комплектующих и составлении общей схемы монтажа.

Кроме этих компонентов необходим монтаж манометров. Если этот прибор не предусмотрен в конструкции котла – следует установить его на выходном патрубке.

Схема системы отопления с принудительной циркуляцией

Закрытая схема отопления с твердотопливным котлом

Намного сложнее смонтировать систему отопления с принудительной циркуляцией. Разница заключается в создании повышенного давления в магистрали. Это способствует увеличению протяженности трубопроводов и оптимальному температурному режиму работы всей системы.

Комплектацию этой схемы лучше всего рассмотреть на примере обвязки твердотопливного котла. Так как у большинства газовых моделей подавляющая часть компонентов входит в состав конструкции (циркуляционный насос, расширительный бак и т.д.). Поэтому, для того чтобы самому смонтировать систему отопления, помимо котла система в обязательном порядке должна содержать:

• Циркуляционный насос. Он создаст необходимый уровень напора теплоносителя;
• Закрытый расширительный бак. Служит компенсатором при повышении давления в системе выше критического;
• Группа безопасности. Отчасти дублирует функции расширительного бака. Если показатели давления будут слишком большими, то воздухоотводчик и сливной клапан снизят его, удалив излишки воздуха и теплоносителя из системы;
• Запорная арматура;
• Узел подпитки.

Как самому смонтировать систему отопления закрытого типа, а главное – какую схему разводки труб выбрать? Специалисты рекомендуют устанавливать двухтрубную, так как радиаторы в таком случае будут подключаться параллельно, что обеспечит равномерное распределение температуры по всей системе.

Монтировать систему отопления принудительного типа намного проще, чем с естественной циркуляцией. К тому же первая является единственным вариантом для домов со средней и большой площадью.

Современные системы отопления

Все современные системы отопления частных домов и других жилых зданий можно условно разделить на 2 группы. К первой относятся традиционные способы обогрева, где используется единый источник тепла — котел, работающий на одном или нескольких энергоносителях. При этом тепловая энергия раздается по помещениям посредством теплоносителя – воды или воздуха. Здесь инновационные решения направлены на усовершенствование отопительного оборудования путем повышения его теплоотдачи, а также на внедрение современных средств автоматизации.

Ко второй группе следует отнести все системы, использующие новые технологии отопления с энергосберегающим оборудованием. В них не предусматривается сжигания углеводородов, из энергоносителей в обогреве дома участвует только электроэнергия. Это различные гелиосистемы, солнечные коллекторы и новейшие разновидности электрического отопления. Несмотря на всю привлекательность этих систем, большинство домовладельцев предпочитает устройство обогрева частных домов традиционными способами, а почему – рассказано в нашей статье.

Методы управления отоплением

Удаленное регулирование может отличаться методом переноса данных. Ключевым тут может стать стандартный функционал передающей панели, а также возможности телефона самого владельца. Получение информации через СМС – это самое простое, что должен выполнять прибор. Существуют модификации блоков регулирования, которые имеют интегрированный модуль для сообщений, отправляемых для контроля и настройки функций. Такие сообщения имеют определенный формат. Подобный метод координации функций котла считается наиболее распространенным.

В обычном режиме автоматизированный узел управления системы отопления действует как выносной пульт с терморегулятором и следит за поддержанием в помещениях установленной температуры

Погрешности в показателях систем:

• электронные модификации температурных измерителей на ±0,5° C;
• запорно-регулирующая арматура – от 0,2° C до 0,5 °C.

Генератор тепла

Под этими словами подразумевается не только сам отопительный котел, но и его гидравлическая обвязка, а также насосное и смесительное оборудование.

Современные системы отопления индивидуальных жилых домов обладают такой особенностью, как достаточно неоднородный и переменный характер потребления тепла от котельной. Сказанное относится и к температуре теплоносителя, и к его расходу в течение времени. Для теплого пола требуется теплоноситель с температурой в 35—40 °С, для бойлера ГВС — до 85 °С. Расход теплоносителя может быть постоянным (для теплого пола) или резко переменным — для системы нагрева бассейна или бойлера ГВС. С другой стороны, любой отопительный котел имеет ограничения по минимальной температуре теплоносителя и далеко не лучшим образом реагирует на резкие изменения его температуры в течение времени. Решить проблему возможно, применив коллекторную схему построения котельной с отдельными насосно-смесительными группами для различных потребителей тепла.

Исследования, проводившиеся Национальным Бюро по Стандартам (США) в 1988 году показали, что в режиме частичных нагрузок применение многокотельной установки с полным отключением неработающих котлов дает прирост К.П.Д. котельной до 25—30%. Из практического опыта нашей компании — применение двух котлов оправдано экономически начиная с мощности в 70—100 КВт.

Принцип «один большой котел хуже, чем два маленьких» верен еще и с точки зрения надежности всей котельной установки в целом.

Дополнительно до 3—5% экономии топлива дает запорный клапан отходящих газов, перекрывающих дымоход котла при неработающей горелке.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды.

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

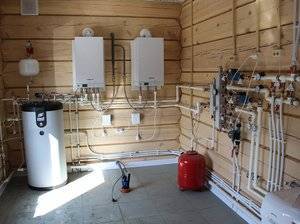

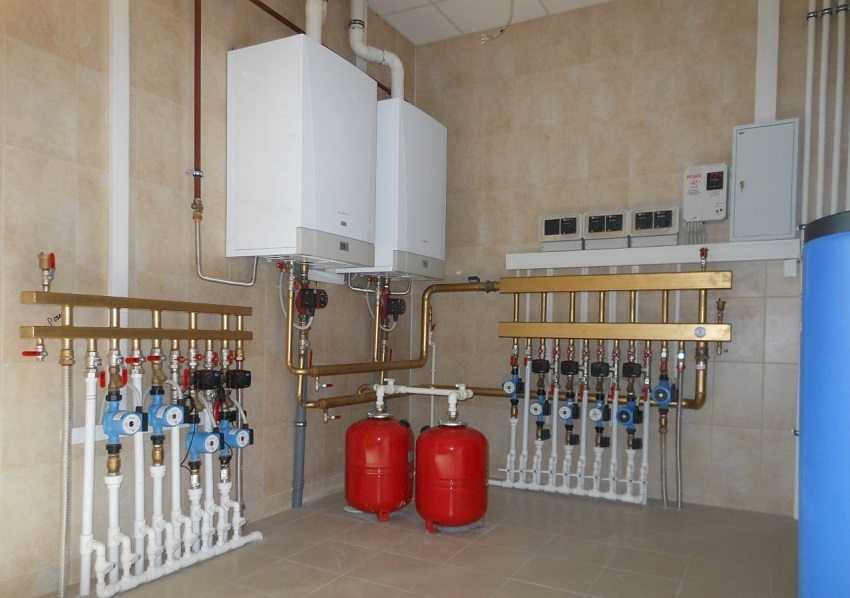

Котельная частного дома с современным отопительным оборудованием.

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

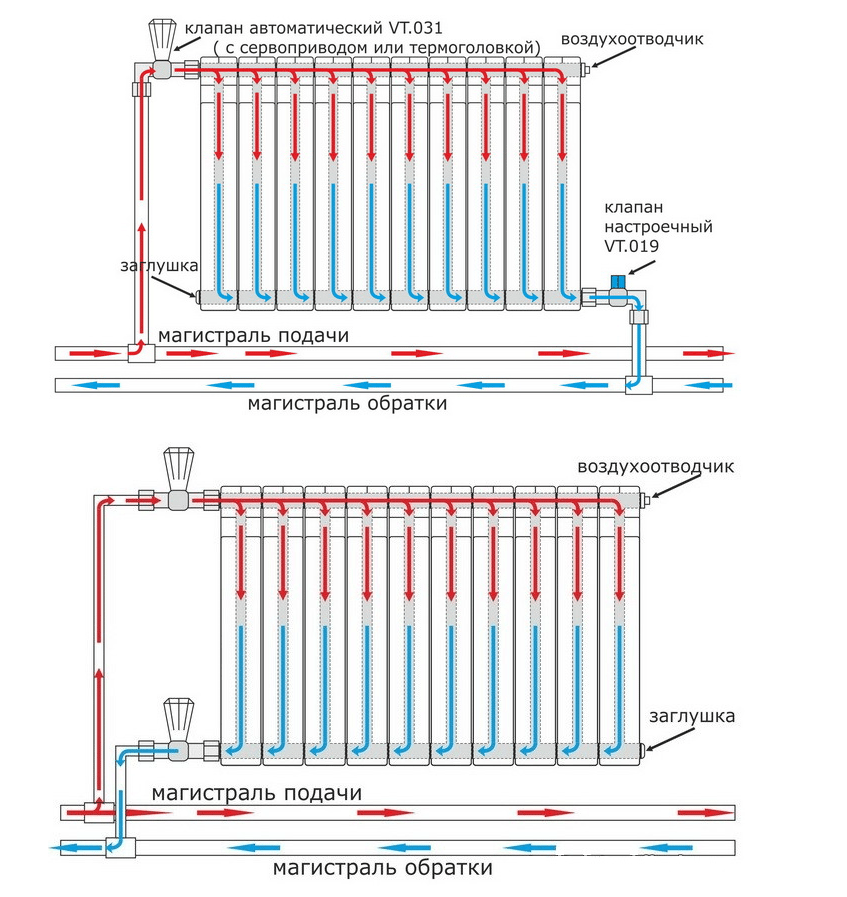

Схема подключения радиаторов к двухтрубной системе отопления.
На заметку! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как самому сделать отопление по схеме «Ленинградка» в частном доме

Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда.  Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.

Простую схему можно выразить так:

Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.

В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.

2 Расчёт мощности и системы отопления

Определить такие данные можно двумя способами: простым и математическим. Простой метод говорит сам за себя и является очень популярным среди продавцов отопительного оборудования из-за лёгкости расчётов. Определяется мощность оборудования таким способом исходя из квадратуры помещения. Берётся общая жилая площадь дома, которая умножается на 100 Вт. Полученный результат будет точным, но есть и метод более эффективный:

• в первую очередь, на 100 Ватт умножаются только те комнаты, которые имеют выход на улицу с одной стены и только одно окно;
• в том случае, если комната имеет две стены от улицы (то есть комната угловая) и одно окно, то умножать уже нужно на 120 Вт;
• в случае двух наружных стен с двумя окнами умножать необходимо на 130 Вт.

Рассчитывать таким способом можно. Но до конца правильно провести отопление в частном доме нельзя. Может получиться ситуация, когда северные стороны недополучат тепла за счёт неправильного конструирования и подбора необходимой мощности, а юг будет переплачивать за лишнее тепло. В связи с этим нужно заказать такие расчёты у специалиста-конструктора. Только он сможет составить подходящую схему.

Блок удаленного управления Vaillant VR 900

Новинка Vaillant для Российского рынка!

Блок удаленного управления котлом Vaillant VR 900 — поистине уникальное оборудование для всех желающих установить себе домой высокого уровня качества систему отопления, горячего водоснабжения и систем вентиляции и рекуперации воздуха. Кроме немецкой надежности, прибор включает в себя очень доступную стоимость для всех заинтересованных в надежных энергоэффективных решениях.

До определенного момента в линейке продуктов Вайлант можно было приобрести только лишь теплоинформатор, который мог только информировать Вас о состоянии системы отопления, о температуре в доме, уведомить о причинах остановки работы котельной и не более того.

Рынок отопительного оборудования поразил продукт, который может раскрыть перед Вами почти любую информацию о котельной с возможностью удаленного управления через интернет. И это решение выведет сервисные центры Vaillant на совершенно новый уровень предоставляемых услуг.

Модуль дистанционного управления VR 900 создан из исключительного желания компании Vaillant обеспечить покупателям максимальный комфорт и уют, а также решить проблему энергоэффективности.

Какими особенностями обладает блок управления Vaillant VR 900?

• Постоянно открытый для пользователя доступ в онлайн-режим через приложение;
• Программирование режимов работы отопления, горячего водоснабжения по неделям, по суточным промежуткам времени и т. д.;
• Оперативное уведомление о сбоях и предупреждение об ошибках;
• Предоставление отчета по ошибкам и их историей;
• Управление и дистанционный контроль всеми параметрами системы
• Удобный графический или в виде электронной таблицы отчет по заданным периодам и по любым видам данных всей системы;
• Анализ использования альтернативных источников энергии линейки Vaillant в сравнении с традиционными решениями;
• Отражение подробной информацию о каждом подключенном приборе, его дате производства, серийным номером, тех.характеристикам и пр.

Снижение температуры на 1 градус в помещении влечет к снижению теплопотребления на 6%, а перегрев на лишний градус может повысить потребление на 20%

Важно грамотно управлять температурой в помещениях, чтобы можно было значительно снизить расходы на обогреве

С каким оборудованием работает?

Работает абсолютно с любыми агрегатами, которые имеют разъемы eBUS:

1. Традиционные газовые котлы (напольные, настенные)
2. Конденсационные котлы (напольные, настенные)
3. Каскадные (модульные) котельные
4. Вентиляционные установки и рекуператоры воздуха
5. Альтернативные источники (Тепловые насосы, Гелиоустановки)

Внимание!

На территории РФ VR 900 коммутируется только автоматическим регулятором отопления Vaillant multiMATIC VRC 700/4 (Артикул: 0020171319) по средствам BUS-шины.

Управление с мобильных устройств обеспечивает приложение multiMatic App – доступно для бесплатного скачивания для устройств на платформе Android и iOS.

Конструкция

1. Стеновой держатель
2. BUS (присоединение к отопительному прибору)
3. PWR (Электропитание)
4. LAN (Связь с сетью)
5. Светодиод
6. USB (подключение через WLAN – USB – устройство)
7. Кнопка Reset

 Почему блок управления VR 900 так нужен всем?

• Вам это будет очень удобно, если захотите лично наблюдать и отслеживать состояние системы отопления и климата дома;
• Будете чувствовать себя безопаснее и спокойнее, ведь в любое время будете в курсе и сможете оперативно реагировать на происходящие вещи в доме;
• Если у Вас есть договор на обслуживание, то сервисный центр может следить за Вас за работой котельной, температурой, эффективно или нет работает котел;
• Сервисный специалист удаленно проведет диагностику поломки и оперативно примет меры по их устранению.
• Максимально сэкономите на потреблении энергоресурсов. Гибкость настройки позволит подстроиться под Вас, под Ваши пожелания, под Вашу семью. И мастер по установке и пусконаладке сможет определить наиболее эффективный режим эксплуатации. Ведь зачем расходовать ресурсы, если это не требуется?

1 kg

30,00 x 30,00 x 15,00 cm

8

Как работает отопление под дистанционным управлением

Дистанционное управление отоплением в загородном доме позволяет реализовать, например, режимы работы:

• общий, когда заданная температура поддерживается по всему дому;
• зональный, в этом случае в различных помещениях может быть индивидуальная температура;
• временной, при нем в разное время в течение суток в доме может поддерживаться свой тепловой режим, например, при отсутствии жильцов в доме будет холодней.

Удаленное управление отоплением подразумевает, что любой из этих режимов, а также конкретные значения температуры в помещениях изменяются при помощи мобильной связи, или осуществляется управление отоплением через Интернет. Например, уезжая по необходимости из дома, вы задали экономный режим, когда температура в нем поддерживается на минимальном значении. Возвращаясь вечером, вы не ждете гостей, значит, достаточно будет обеспечить тепло только в отдельных помещениях, а в остальных оставить все без изменений. Все это позволяет реализовать система дистанционного управления отоплением.

Принцип работы

Терморегулятор с датчиком температуры воздуха работает по следующей схеме: при помощи термостата котла собирается информация о температуре непосредственно в теплоносителе. Комнатные датчики замеряют в свою очередь температуру в помещении. Далее эта информация поступает в блок управления термостатом или на автоматический регулятор для хранения и использования.

Регулятор сверяет полученные данные от датчиков и, в зависимости от настроек, либо увеличивает температуру котла, либо уменьшает или отключает его.

Все чаще сейчас используются электронные датчики. Новые цифровые термостаты не имеют движущихся частей для измерения перепадов температуры, вместо этого они используют полупроводниковые детали, например термометр сопротивления (резистивный датчик температуры). Эти приборы работают от тока и часто могут устанавливаться как на один-рейку, так и в розетку. Для питания им необходимо 24 вольта. Они могут работать от батарейки или напрямую от электрической сети. В каждой модели электронного терморегулятора есть монитор, на который выводятся заданные значения при его настройке и результаты последнего замера температуры.

Большинство из таких устройств оснащены также часами, календарем и возможностями настроить котел для работы в режиме день-ночь, выходные-рабочие дни и т.д. Естественно, цена на электронные терморегуляторы с датчиком температуры немного выше, чем на механические, но зато их легче установить своими руками и у них значительно шире диапазон температур. Они могут использоваться не только для жилого помещения, но и подсобного, скажем, погреба или гаража, где температура может опускаться до 0 градусов.

Купить устройства можно в магазинах электротоваров и фирменных филиалах компаний, которые изготавливают климатическую технику. При этом старайтесь выбирать ту же марку датчика, что и Ваш отопительный прибор, тогда к нему можно будет подключить контроль всей системы отопления.

Советы эксперта

Чтобы создать качественную систему обогрева стоит следовать некоторым рекомендациям:

1. Монтировать систему необходимо в теплом помещении. Нельзя выполнять запуск системы при температуре ниже 4 градусов.
2. При выборе котла стоит рассмотреть дешевые варианты топливного сырья, но не рекомендуется экономить на автоматике.
3. Стоит выбрать радиатор из чугуна, если важна долговечность. Если необходимо регулировать температуру в системе, стоит  предпочесть радиатор из алюминия.
4. Количество секций лучше увеличить, так как лучший показатель для радиатора тепло. Он не должен быть горячим.
5. Для системы обогреваемых полов следует выбрать армированные трубы.
6. Стоит попробовать применить двухтрубную систему разводки с принудительной циркуляцией и качественные радиаторы.
7. Система устанавливается вдоль стеновых поверхностей, а также крепится к полам.
