Разновидности уличных печек и способы как сделать своими руками

Материалы для строительства своими руками

Чтобы построить печь на улице, необходимо выбрать материал, обладающий рядом качеств, необходимых для создания прочного и долговечного сооружения. Очаг должен быть устойчивым к высокой и низкой температуре, влаге и ультрафиолету.

Существуют следующие варианты выбора материала для строительства:

• Кирпич. Проверенный временем метод. Кирпичный очаг отлично смотрится в любом месте. Его стенки быстро прогреваются и долго удерживают тепло. В работе используются жаропрочные изделия, способные без повреждения выдерживать нагрев до +1000 °C. Для защиты сооружения от влаги применяется специальная штукатурка или керамическая плитка. Чтобы не ошибиться в выборе облицовки, нужно внимательно читать инструкцию производителя.

• Газобетон. Достоинством блоков является их легкость и крупные размеры. Для очага нет необходимости обустраивать мощный и дорогостоящий фундамент. Недостаток заключается в гигроскопичности газобетона. Его необходимо изолировать как с внешней, так и с внутренней стороны.

• Природный камень. В строительстве используется доломитовая брусчатка, щели заполняются шамотной глиной с гранитной крошкой. Готовые сооружения не нуждаются в отделке, имеют представительный вид, характеризуются прочностью и долговечностью.
• Металл. Железные печи несложно сделать на основе простейшего самодельного чертежа и при наличии сварочного аппарата. Для сборки очага применяется листовой металл или заготовки из подходящих конструкций. Железо отличается прочностью, легкостью, возможностью украшения ковкой и многократной модификации. Минус в том, что стенки печи ржавеют и постепенно истончаются.

Особенности установки трубы

Дымоход делаем из оцинкованной трубы, установленной на заднюю стенку и металлическую полосу, диаметром 150 мм и высотой 3 метра. Место примыкания дымохода к каменному основанию изолируем мокрым асбестом, закладываем кирпичом, слегка оштукатуриваем. Верх трубы фиксируем диагональными распорками из CD-профиля.

На оголовок дымовой трубы надеваем дефлектор (колпак, грибок). Он обеспечивает защиту от попадания дождевой воды в печь и от порывов ветра, сбивающих дымовой поток.

Дымовая труба раскреплена от кровли

Часто есть смысл устанавливать на трубу искроулавливатель — проволочную сетку с мелкой ячейкой.

В местах близости расположения дымохода с деревянными конструкциями необходимо использовать термоизолирующие прокладки из листового асбеста.

При помощи болгарки на высоте 2 метра в металлической трубе делаем прорезь для установки задвижки (шибера). Она служит для регулирования печной тяги путём перекрывания дымового канала.

В продаже имеются трубы из нержавеющей стали, специально предназначенные для устройства дымоходов. Они долговечны и имеют красивый внешний вид, однако цена на них немного «кусается».

Как выбрать место

Перед тем, как сделать печь, необходимо выбрать для нее место. Чтобы печь была эффективной, удобной и безопасной, ее необходимо максимально правильно расположить внутри жилища. Чертежи как сложить печь своими руками, находятся в свободном доступе на многочисленных ресурсах.

Существует определенные правила, регламентирующие размещение печей:

• Оптимальным местом для установки отопительной печи является центральная часть дома или самого большого помещения. Это позволит сделать теплообмен максимально эффективным, т.к. нагретый воздух будет равномерно растекаться по всему дому. За счет массивности корпуса осуществляется естественное зонирование помещения на отдельные локальные участки. Строительство отопительной печи возле одной из наружных стен заметно снизит эффективность обогрева: часть тепла будет вхолостую выходить на улицу.
• Варочную печь обычно сооружают на улице под навесом, или в кухонном помещении, впритык к наружной стене. Благодаря такому расположению даже в летнее время в помещении не будет очень жарко, ведь тепло частично будет выходить на улицу. По этой же причине дымоход желательно обустроить в угловой части кухни, между двумя наружными стенами.
• Отопительно-варочная печь имеет специфическое расположение. Та ее часть, где находится варочная поверхность и духовой шкаф, монтируется в кухонном помещении. Дымоход делают слегка смещенным внутрь межкомнатных перегородок между кухней и другими помещениями. Подобная инструкция, как правильно сложить печь своими руками, обеспечивает одновременную готовку пищи и обогрев дома.

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Правила приготовления раствора

Перед тем как построить печь на даче, готовят раствор. Немаловажным обстоятельством считается его консистенция — масса должна получиться пластичная, не жидкая. Если вы строите уличную печь своими руками с применением глины, то в нее добавляется песок. Для строительства печи с казаном или коптильней подходит не вся глина, а только соответствующая по степени жирности.

Для проверки следует приготовить имеющуюся глину и песок по 1 л каждого компонента. Масса тщательно перемешивается, и из нее катаются шарики 5 мм в диаметре. Как только они высохнут, их бросают с высоты 1 м на твердую поверхность. По тому шарику, который не потрескался и не разбился, можно судить о высоком качестве раствора и правильной пропорции составляющих компонентов.

Глина требует предварительного замачивания в воде на 2-3 дня. После процедуры раствор тщательно перемешивается, удаляется мусор, разминаются комочки до образования однородного состава. Строители рекомендуют для лучшей консистенции готовой массы просеивать сухие смеси ситом с ячейками сечением не более 1,5 мм.

Строительство фундамента печи

Перед тем, как самому сложить печь на даче, потребуется предварительная закладка основания. Его отдельно обустраивают на земле, не связывая с основным фундаментом дома.

Основание печи кладем своими руками пошагово в следующей последовательности операций:

1. Приготовление бетонного раствора марки М200. В посудине для раствора смешивается 3,5 ведра песка и одно ведро цемента. Разбавив сухую смесь водой, проводят тщательное замешивание, до образования слегка текучей однородной массы. В полученную жижу засыпается щебень в количестве 5-6 ведер, после чего доводят ее до состояния однородного густого раствора. Чтобы бетон был более пластичным, в него разрешается добавить немного жидкого мыла или жидкости для мытья посуды.
2. Копка котлована. Для фундамента нужно выкопать котлован глубиной 45-60 см. Его размеры по каждой стороне должны быть больше габаритов печи. Дно траншеи трамбуют, а боковые стены укрепляют дощатой или фанерной опалубкой.  Далее насыпается песчаная подушка высотой 10-15 см, а на нее – бутовый камень слоем 15-25 см. Иногда стенки укрепляются не опалубкой, а кусками рубероида.
3. Заливка раствора. На дне траншеи обустраивается армирующая обвязка, для чего используют армирующую обвязку из сваренных арматурных прутков или стальных труб. Заливка бетона производится несколькими порциями. Для достижения хорошей плотности раствор протыкают до дна деревянной рейкой или куском арматуры: это дает возможность скопившемуся внутри воздуху выходит наружу. Верхняя часть основания укрепляется армирующей сеткой из стали. Поверх нее оформляется финишная прослойка бетона толщиной 2-4 см.
4. Выравнивание и застывание фундамента. Для выравнивания залитого бетонного раствора используется правило. Необходимо добиться строгой горизонтальности верхней поверхности основания: она должна уступать уровню чистового пола 8-12 см. После этого фундамент накрывают пленкой из полиэтилена, оставляя в таком положении примерно на 7 дней, пока раствор полностью не застынет.

Особенности кладки печи своими руками

После обустройства основания его накрывают при помощи рубероида, который будет защищать будущую кладку от влаги. Затем можно переходить прямо к возведению кирпичной конструкции.

1. Кладка первого ряда начинается с цельного кирпича, а следующего с половинки. Это позволяет добиться необходимой перевязки между рядами. Кладка каждого ряда должна проверяться по водяному уровню.
2. После завершения первого ряда ставится дверца поддувала, предварительно обмотанная по контуру асбестовым шнуром, который выполняет функцию дополнительного уплотнителя.
3. Для крепления дверок в порядовку закладывается металлическая проволока. Можно также использовать металлические пластины, но для крепления к ним потребуется специальный сварочный аппарат, так как приварить чугун к металлу простой сваркой не получиться.
4. Чтобы проволока не нарушила шов между кирпичами, в последних болгаркой проделывается неглубокая прорезь.
5. Зазор между дверцами и кирпичной кладкой должен быть не более 1 см.
6. После того как будет выполнено перекрытие поддувала, устанавливаются колосники. Для этого той же болгаркой проделывается запил в кирпиче. Это позволит утопить в нём колосники, чтобы они не выступали выше кирпичного ряда.
7. Дальше кладка продолжается обычным способом до уровня установки топочной дверцы. Топочные дверцы крепятся также по аналогии с запорным устройством для поддувала, при помощи проволоки заложенной в швы между рядами кирпича.
8. Верхний ряд кладки перекрывается металлической или каменной плитой в зависимости от функциональности уличной печи.

Если владелец печи, как на фото, хочет наблюдать за живым огнём в топке, то последнюю нужно обустроить дверцей из жаропрочного стекла

Важно после установки дверцы своими руками заделать места стыков с помощью асбестового шнура

Возводим русскую печку своими руками

Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?

Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.

Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.

Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.

Итак, схема кладки русской печи своими руками.

Порядовка русской печки

Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:

• Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
• В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
• Первые три ряда обязательно проверяются правилом по диагоналям.
• В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
• При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
• Запомните, что свод собирается только перевязанными швами.

Схема, как работает русская печь

Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.

Как сделать печь-шведку своими руками для отопления дома

При постройке необходимо иметь хотя бы первоначальный опыт каменщика или навык возведения подобных конструкций. Пошаговая инструкция, как своими руками построить печь-шведку:

В начале следует возвести фундамент. Его необходимо отделить от основы самого здания

Важно изучить особенности состава грунта перед возведением.
Далее следует разметка грунта. Возводится котлован 0,3 м глубины

Дно самой ямы тщательно утрамбовывается и посыпается песком, изначально смоченным водой.
После засыпается щебень. Его размещают поверх песчаной подушки.
Следующий шаг – установка опалубки под фундамент из деревянных досок. Чаще всего на этом этапе образуются зазоры, которые закрывают полиэтиленовой пленкой, закрепляя ее строительным степлером.
Далее идет заливка чернового слоя бетона не менее 150 мм.
Установка конструкции из железных прутьев поверх свежего раствора.
Последующий слой – цементный раствор на уровне грунта. Его выравнивают и оставляют для высыхания.
Как вариант, после схватывания цементного раствора, устанавливают каркасную сетку. Ее также заливают бетоном на уровень основы. После этого нужно оставить конструкцию высыхать. Данный процесс занимает около 20-30 дней.
Завершающий этап – снятие опалубки и прокладывание 3-4-слойного рубероида, склеенного между собой.

По окончании можно приступать монтажу стен и перегородок.

Рекомендации:

• необходимо следить за толщиной швов;
• перед тем как производить кладку, следует смачивать кирпичи водой, чтобы они не поглощали влагу раствора;
• следует проверять ровность конструкции, иначе будет визуальная кривизна;
• использовать металлические элементы в постройке шведки в минимальных количествах.

Виды конструкций

Под открытым небом, когда происходит обустройство дачного участка, достаточно установить простейший вариант уличного мангала. Это устройство из кирпича высотой в 5 или 6 рядов, шириной в два с половиной кирпича и длиной в четыре является временным сооружением. Весит оно мало, поэтому фундамент не требуется. Для такой печи следует найти ровную площадку с сухой почвой (но не песок), утрамбовать ее до хорошей плотности и выложить кирпичные стены без всяких связующих материалов.

На дно получившейся печи можно положить нетолстую железобетонную или чугунную плиту. Воздух к огню будет поступать через неплотности кирпичной кладки. Очаг находится внутри, сверху укладываются шашлычные палочки прямо на стенки кладки или решетка для барбекю. На решетке возможно приготовление простых блюд на сковороде или в кастрюле. Целесообразно над таким устройством смастерить навес для защиты жаровни от осадков и ветра.

Нередко на дачах устраивают уличные чугунные печки с крышей. Крышу строят после того, как установят «чугунку» с трубой. Если сделать наоборот, то придется или крышу прорубать для трубы, или трубу пускать в обход навеса (с коленами). Это замечание справедливо для любых печных устройств в помещениях или навесах.

Наибольшую популярность среди дачников имеют конструкции мангалов в беседках. Некоторые из таких идей могут быть интересны для большинства дачников.

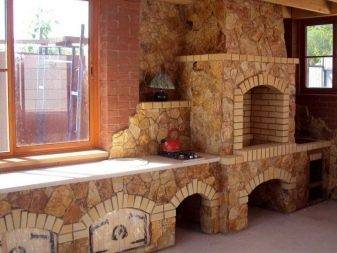

Сборный печной комплекс. Подходит для беседок больших размеров с перспективой зимнего проживания на даче. В состав комплекса входит печка, мангал и подсобные устройства: столешница, мойка, встроенные отделения для дров или угля, полки для посуды и приспособлений для жарки, варки, а также уголок для размещения принадлежностей камина. В комплекс иногда вводят уникальную печь – тандыр. С помощью такого устройства можно испечь не только вкусные азиатские лепешки – оно может заменить барбекю, шашлычницу и даже коптильню.

• Печь-мангал с дизайном и функциями русской печки. Очень сложная конструкция, выполнить которую под силу только профессиональному печнику. Лучше всего устраивать ее в капитальном строении с хорошим фундаментом и надежной крышей.
• Дорогая модель печи с тремя топками. Такое устройство является компактным двухуровневым вариантом, отличающимся удобством и практичностью. Подходит для просторных и высоких беседок. Здесь совмещены варианты варочных печек с топками различных функций: шашлычницы и коптильни, барбекю и коптильни, шашлычницы и помпейской печки (печь для пиццы).

• Недорогой является модель заводской сборки из металла. Ее можно использовать и стационарно в беседках, и в переносном виде на открытом воздухе. При использовании таких печей только в помещении их часто обкладывают кирпичом для безопасности и красивого дизайна.
• Камины имеют такое же устройство, что и топки печей, но у них другое назначение. Модели печек-каминов – удачное решение при совмещении функций приготовления пищи и обогрева помещения. Такие модели с дымоходом существуют только для уличных беседок закрытого типа. Для открытых беседок и террас эти устройства нецелесообразны – тепло от камина при ветреной погоде не сохранится.

Модели готовых печей с мангалами имеют разные решения – они бывают уличными, садовыми, с навесами и без них. Также можно встретить варианты с дымоходами разной конструкции, с трубами и без труб, дорогие и бюджетные. Но если у хозяина имеются руки и материал, то обустроить свою дачу красивым и удобным печным устройством не составит труда.

Как сделать русскую летнюю печь из кирпича для приготовления пищи на улице

Летняя русская печь подходит для приготовления блюд любой кухни мира. В ней можно выпекать хлеб, пироги, лепешки, лаваши, а также итальянскую пиццу. Печь на улице предназначена также для приготовления рыбных и мясных блюд. Русская печь на улице способна продолжительное время сохранять тепло. Основными ее недостатками являются большой размер и нерационально большой расход топлива, увеличивающийся еще и потому, что для разогрева такой печи необходимо много времени. Топить уличную печь для приготовления еды рекомендуется только дровами лиственных пород.

В классической уличной печи для приготовления пищи отсутствуют дымовые каналы. Усовершенствованная русская печь дополнительно имеет отопительный щиток с дымовыми каналами и кухонную плиту.

Уличную русскую печь на улице под навесом располагают на основании — подпечьи. Выше находится горнило печи и шесток.

В горниле сжигаются дрова, готовится пища. В шестке располагается устье печи для выхода дымовых газов из горнила. Над устьем находится дымосборник печи, а выше него — дымовая труба. Стенки наклонного дымохода выполняют функцию второго газового порога.

Выбор размеров топливника-горнила зависит от предназначения печи.

При строительстве русской печи на улице своими руками ее наружные стенки должны быть выложены с использованием теплоизоляции для сокращения тепло-потерь.

Для этого можно использовать вермикулит с глиной или керамзит и базальтовую вату. В такой печи можно готовить и в холодное время года при температуре до -10° С, но дров потребуется намного больше. Посмотрите на фото печь на улице – продемонстрированы варианты её обустройства:

Преимущества и недостатки

Использование печи на дровах для дома и дачи (современного варианта) во многих случаях обладает значительными преимуществами:

• Простота монтажа и эксплуатации.
• Эффективность и экономность. Высокий уровень КПД и бережный расход дров обеспечивается различными технологическими приемами, от формы вытяжной трубы до режима длительного горения.
• Быстрый эффект от работы. Тепло от работающей печи распространяется быстро, комфортная температура устанавливается в течение получаса.
• Компактность. Особенно ценное качество в небольших по площади загородных домах. Такой отопительный прибор можно установить в любом помещении (если есть дымоход).

Видео описание

О печке после двух лет использования в следующем видео:

• Многофункциональность. Современные модели радуют продуманной функциональностью. Есть варианты, способные переходить на другое топливо (уголь или отходы деревообрабатывающей промышленности). Многие модели можно использовать не только для обогрева, но и для приготовления пищи или нагрева воды.
• Безопасность. Правильно установленные (по правилам СНиП) печи соответствуют всем нормам безопасности, независимо от конструкции и материала изготовления. Многие агрегаты располагают возможностью регулировки горения или дожигания газов.
• Внешний вид. Печь на дровах способна стать украшением жилья. Производители предлагают варианты для интерьера, оформленного в любом стиле. Можно приобрести модель в современном, строгом и рациональном исполнении, или в национальном, с использованием эффектных деталей (вплоть до изразцов с ручной росписью).

Изразцы, устойчивые к высокой температуреИсточник versace-promo.ru

Недостатками дровяного отопления многие считают:

• Особенности кирпичных печей. Такие конструкции славятся тем, что способны долго сохранять тепло, что идеально для дома, в котором живут постоянно (или подолгу). Для домов, где проводят 1-2 дня, больше подходит металлический вариант.
• Размер. Громоздкая печь займет много драгоценного места в небольшом доме, маленькая может не справиться с обогревом, если ее возможности не рассчитаны на просторное жилье.
• Сложность обеспечения безопасности. Открытое пламя не только красиво, но и несет повышенный риск пожара, а потому требует постоянного внимания. Установка печи на подготовленное основание и защита металлическими лисами не всем кажется достаточно безопасным вариантом.

Печь дровяная для отопления дома с выделенным местом для дровИсточник illinoisnow.org

• Топливо. Дрова должны быть надлежащего качества (сухие), в противном случае печь не прослужит долго. Неправильная топка также увеличивает расходы.
• Дополнительные проблемы. Не все готовы мириться с тем, что дрова занимают слишком много места, а печь нуждается в регулярной (слишком частой) чистке. В некоторых случаях дровяная печь становится совсем не экономным вариантом (если хозяева забыли, что денег стоят не только дрова, но и их доставка).

Цены на дровяные печи

Секрет популярности дровяных печей кроется в их широких возможностях и разнообразии предложений. На рынке можно найти как бюджетные компактные варианты, так и роскошные агрегаты, способные украсить самый изысканный интерьер. Каким бы очарованием не обладала печь, постоянно подбрасывать в топку дрова — занятие скучное, поэтому все больше хозяев загородных коттеджей отдает предпочтение печам длительного горения.

Современный вариант традиционного способа обогрева жильяИсточник savoie-mont-blanc.com

Если посмотреть на средние цены (в Московском регионе), то они будут выглядеть следующим образом:

• Металлические печи. Отопительные: 5-16 тыс. руб. (в зависимости от конструкции). Отопительно-варочные: 9-35 тыс. руб. (отечественные и импортные). Печь-камин: 20-40 тыс. руб. (может иметь плиту и теплообменник).
• Чугунные: От 20 до 120 тыс. руб., в зависимости от размера и исполнения.
• Печи, облицованные кафелем (изразцом): 50-80 тыс. руб.
• Каменные (от гранита до бразильского песчаника): 60-200 тыс. руб.
• С водяным контуром: 20-55 тыс. руб.
• Печи длительного горения: 15-45 тыс. руб.
• Буржуйка: 9-16 тыс. руб.

Заключение

Обогрев частного дома дровами нередко оказывается самым практичным способом, доступным и недорогим. Многие не в силах отказаться от топки дровами из-за особого, присущего только открытому пламени ощущения уюта, которое не получить от отопительных агрегатов, работающих на другом топливе. В любом случае, дровяные печи будут продолжать согревать дома и служить их украшением еще долгое время.

Материалы для строительства фундамента под барбекю

Для постройки фундамента необходимо запастись следующими материалами:

• Цемент.
• Песок.
• Вода.
• Емкость для изготовления песчано-цементного раствора.
• Щебень.
• Глина.
• Рубероид.

Понадобятся также следующие инструменты:

• Лопата.
• Рулетка, линейка, складной метр.
• Мастерок, кельма.
• Сапожный нож.
• Колышки, шнур.
• Ведро.
• Бетономешалка.

В зависимости от выбранного дизайна могут потребоваться и другие инструменты или материалы, соответствующие технологическим требованиям строительства.

Инструменты и материалы для строительства фундамента под мангалИсточник tehno-beton.ru

Видео описание

Рассказ про фундамент в виде плиты с арматурой для мангального модуля на всю длину комплекса смотрите в видесюжете:

Формирование песчаной подушки

Начальный этап строительства – земляные работы. На подготовленной площадке производят тщательную разметку с помощью колышков и натянутого между ними шнура. Затем выкапывают небольшой котлован, обычно удаляют лишь верхний плодородный слой почвы (на глубину штыка). После этого необходимо создать слой подсыпки. Он нужен для образования дренирующего слоя и для выравнивания поверхности котлована.

Слой песка укладывают на толщину около 10 см и тщательно трамбуют. Необходимо использовать чистый речной песок без посторонних включений. Качество трамбовки должно быть таким же, как на проселочных дорогах. Для этого во время уплотнения песок поливают водой.

Песчаная подушка из чистого речного пескаИсточник fotomelia.com

Опалубка для фундамента

Опалубка – это форма, в которую заливают бетон. Для железобетонной плиты не требуется большой толщины, что позволяет не создавать высокую опалубку. Обычно делают короб из обрезных досок, установленных на ребро по периметру котлована. Внутреннюю часть вместе со стенками необходимо застелить герметичным слоем полиэтилена или геотекстиля.

Это делается для того, чтобы вода из бетона не ушла в грунт, нарушая процесс затвердения материала. Доски соединяются таким образом, чтобы после набора конструкционной прочности плиты можно было разобрать их снаружи. С внешней стороны устанавливаются упоры, предотвращающие выпирание досок под давлением бетонной массы.

Деревянная опалубка, чтобы вода из бетона не ушла в грунтИсточник builddaysis.com

Армирование фундамента под барбекю

Арматурный каркас необходим для компенсации осевых противонаправленных нагрузок. Бетон свободно выдерживает огромное давление, но растягивающие усилия он переносит очень плохо. Для того, чтобы исключить опасность образования трещин или перелома плиты необходимо установить внутрь арматурный каркас.

В зависимости от толщины укладывают либо полноценную конструкцию из ребристых стержней, либо обычные армирующие сетки из металла. Обычно сборку каркаса производят рядом с опалубкой, а потом аккуратно опускают его внутрь, стараясь не повредить изолирующий слой полиэтилена или геотекстиля.

Армирующие сетки создают арматурный каркас, чтобы исключить возможность образования трещин или перелома бетонной плитыИсточник dvamolotka.ru

Заливка фундамента под печь барбекю

Устройство фундамента для печи барбекю завершает заливка бетона – последняя и основная операция. Материал обычно замешивают прямо на месте, но для больших плит, изготавливаемых с расчетом одновременного оформления площадки, можно заказать готовый материал. Его доставят в миксере прямо на площадку, но потребуется обеспечить проход на участок большого и тяжелого грузовика, что возможно не всегда.

Заливка бетона производится одномоментно, делать большие перерывы не следует. Материал сразу же разравнивают и штыкуют, удаляя мелкие пузырьки воздуха. После окончания заливки плиту накрывают холстом или полиэтиленом, предотвращая активное испарение воды. Опалубку снимают через 10 дней, а весь срок выдержки составляет не менее 28 дней.

Завершающий этап – заливка бетонаИсточник hi.decorexpro.com

Обобщение по теме

Строительство фундамента для мангала нельзя отнести к сложным капитальным работам, хотя при этом используются все технологии и материалы, используемые при возведении любых, даже самых массивных и тяжелых сооружений. Работы производятся достаточно быстро, единственным замедляющим фактором является необходимость выдержки залитой плиты. Учитывая этот момент, надо начинать строительство в первые теплые месяцы, чтобы успеть завершить работы и запустить мангал в эксплуатацию до наступления холодов.

Этап 3. Возведение пьедестала

Строительство камина начинается с изготовления пьедестала под портал. Желательно использовать для этого кусок столешницы, обрезанный в соответствии с размерами устройства.

Рекомендуется использовать столешницу из МДФ с ламинированным защитным покрытием. Этот материал невосприимчив к воздействию влаги и высоких температур. Современный цветовой ассортимент достаточно широк, что позволяет выбрать столешницу на любой вкус. Словом, никаких трудностей на данном этапе возникнуть не должно.

Пьедестал для камина

Пьедестал для камина

Если планируется установка пристенного камина, то выпиливается столешница прямоугольной формы (для этого используется электролобзик), а если углового, то пятиугольной.

Постамент нужно поднять, установив его на небольшое возвышение. Таким возвышением может стать каркас, выполненный из металлопрофиля 5х5 см или 5х4 см. В конце пьедестал закрывается плинтусом из пластика, цвет аналогичен цвету столешницы.

Кладка печи

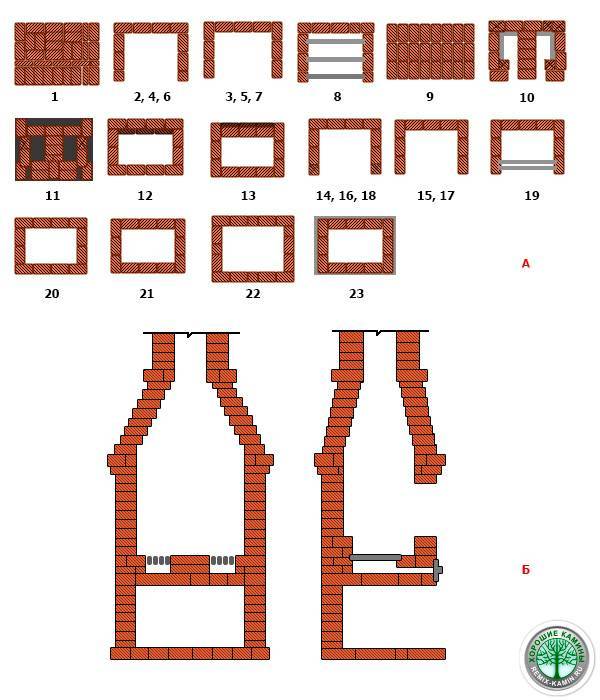

Порядовка печи-барбекю

Садовая печь своими руками собирается на основании хорошо продуманной схемы, на которой указывается порядовка, детально изображаются все составные части конструкции.

Пошаговое руководство изготовления печи:

1. Расчистка участка и разметка.
2. Выкапывание котлована.
3. Создание подушки из песка и щебня.
4. Изготовление опалубки.
5. Закладка каркаса из арматуры.
6. Отливка фундамента.
7. Настилание гидроизоляции.
8. Выкладывание основы, поддувала и дымовых каналов.
9. Установка топки.
10. Закрепление варочной поверхности.
11. Монтаж дымохода.
12. Выполнение отделочных работ.
