Описание и разновидности указателей напряжения

Однополюсные указатели напряжения

Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов. Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.

Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.

В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.

Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение. С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.

Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.

Плановые проверки и испытания указательных устройств

     Независимо от активности использования, все без исключения УВН должны проходить периодические лабораторные электроиспытания 1 раз в год. В основном такие процедуры касаются диэлектрических свойств изолирующей части и показателя напряжения, при котором срабатывает индикатор.

     Устройства, имеющие видимые повреждения целостности или трещины диэлектрической секции, признаются непригодными к использованию.

     Дальнейшая проверка производится следующим образом:

1. Рабочая часть отсоединяется от изолирующей

2. К освободившейся втулке с резьбой и к электроду, предварительно закрепленному к рукояти, подключается трансформатор ВН

3. Подается испытательное напряжение, значительно превышающее номинальное, на 5 минут.

     Для проверки индикации, к трансформатору подключают щуп рабочей части и резьба, посредством которой она совмещается с изолирующей частью. Высокое напряжение поднимают постепенно. Индикатор исправного прибора должен загореться при достижении величины напряжения равной 25% от номинального значения конкретного УВН (например, для прибора, рассчитанного на 10 кВ, сработка произойдет при достижении 2,5 кВ).

     Главное условие при работе с любым электроизмерительным и токоуказательным инструментом или прибором – строжайшее соблюдение правил безопасности.

Конструкция и способ применения

Особенности конструкции и механизм действия стоит рассмотреть более детально для некоторых видов.

Однополюсные указатели оснащены соответственно одним полюсом, при помощи которого и узнают показатели напряжение в электросети. Как проверить это напряжение? Для этого нужно полюсом коснуться токоведущей части устройства.

При этом процесс замыкания с заземлением происходит непосредственно через человеческое тело в момент его прикосновения к контакту, расположенному на указателе, пальцем. Ток в этот момент возникает не значительный, практически минимальный около 0,3 миллиампера, но лампочка однако, включается.

Внутри корпуса располагается резистор и неоновая лампочка, а нижняя его часть оборудована пружинкой и щупом, при этом верхняя имеет площадку для контакта с пальцем при соприкосновении.

Однополюсный прибор предназначен проверять исключительно переменный ток, потому что при токе постоянном неоновый свет не появиться (лампа не включиться), несмотря на наличие напряжения. Чаще всего такой прибор применяют для проверки фаз патронов, выключателей, розеток и пр.

Без средств индивидуальной защиты, в частности без защиты рук резиновыми перчатками, можно применять указатель при напряжении до 1000 вольт. В соответствии с правилами электробезопасности запрещается применять контрольную лампу, которая вставляется в патрон с присоединенными к ней отрезками провода. В результате внезапного увеличения напряжения в электросети, колба лампы разорвется, что может привести к травматизму работника электросети.

Недостатком однополюсного прибора является малая чувствительность и определение напряжения лишь до 90 В.

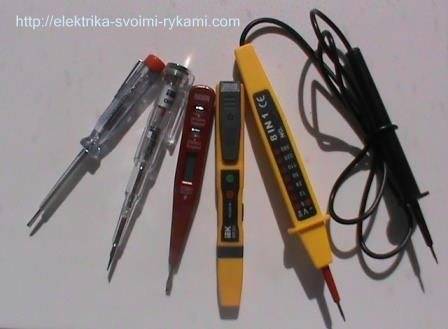

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется при создании приборов для обнаружения потенциала:

• на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
• остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
• по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
2. По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
4. В зависимости от типа индикатора — цифровые и светодиодные.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

• световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
• однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
• у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

https://youtube.com/watch?v=SvrZidkn1dU

Конструкция и применение указателей

Однополюсные указатели

Эти устройства проверяют наличие потенциала переменного напряжения на токоведущем участке.

Указатели работают от ёмкостного тока. Он протекает через руки и контактную точку на указателе. Величины тока достаточно, чтобы сработал индикатор.

1. Конструкция.

Как правило, низковольтные указатели с одним полюсом — это изолированный корпус в форме отвёртки или авторучки.

Внутри корпуса размещена неоновая или светодиодная лампочка. В верхней части корпуса находится контактная площадка из проводника. При замерах её касаются пальцем. В нижней части устройства смонтирован щуп из токопроводящего материала.

2. Применение.

Указатели с одним полюсом широко применяются в быту. При ремонте электросетей с их помощью контролируют фазные проводники, определяют фазный провод в выключателях, розетках, электрических патронах.

Чтобы работать с указателем, не требуется надевать изолирующие перчатки для безопасности.

К недостаткам указателей этого вида относят их маленькую чувствительность. Устройства не реагируют на напряжение меньше 90 вольт. Кроме того, указатель не определяет «фазу», когда электромонтёр стоит на изолированном основании.

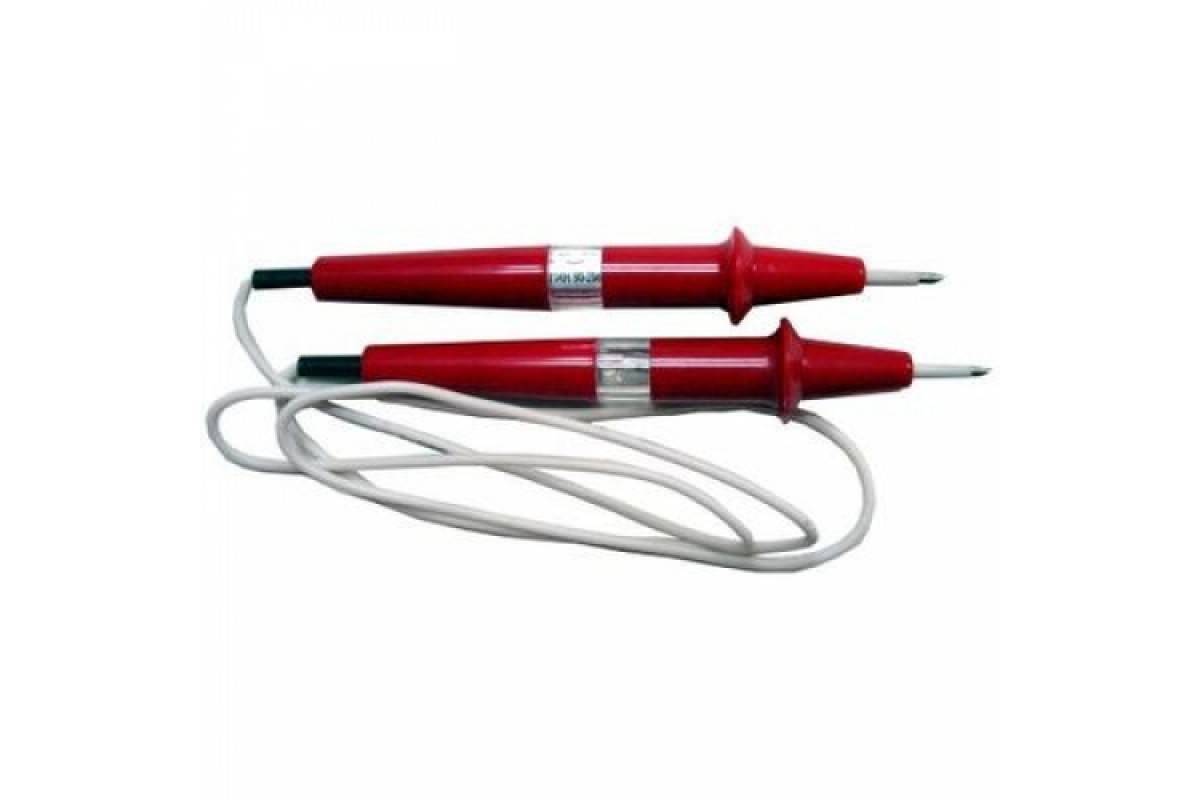

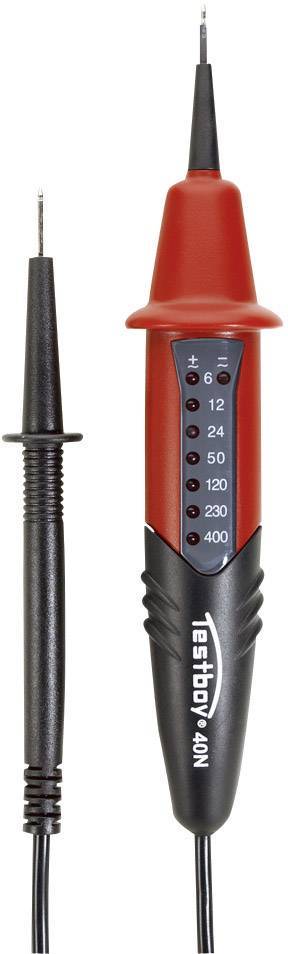

Двухполюсные указатели

Эти устройства контролируют наличие любого напряжения в электросетях. Они срабатывают от действия активного тока.

Достаточно коснуться щупами двух токоведущих элементов, находящихся под напряжением, чтобы благодаря разности потенциалов, появится небольшой ток. Его силы достаточно для свечения индикатора.

1. Конструкция.

Указатель напряжения этого вида имеет два изолированных корпуса. Внутри каждого корпуса смонтирована схема индикации. Гибкий провод соединяет оба корпуса.

На корпусах жёстко закреплён щуп, которым касаются токоведущего элемента.

2. Применение.

Благодаря возможности определять наличие разного напряжения, двухполюсные устройства широко используют в быту и на производстве. Кроме того, пользователей привлекает их способность реагировать на обрыв электрического провода.

Высоковольтные указатели

Этот вид указателей предназначен для контроля электросетей с рабочим напряжением более 1000 В.

Конструктивно они принципиально отличаются от аналогичных низковольтных указателей.

Высоковольтный указатель включает:

• рабочий отсек — это элемент устройства, который реагирует на напряжение в контролируемой точке. Корпус этого отсека указателя изготавливают из материалов с высокими диэлектрическими характеристиками;
• изолирующую часть — этот конструктивный элемент изготавливают из прочного материала с высокой диэлектрической характеристикой. Материал отталкивает влагу, а поверхность не имеет неровностей и трещин;
• рукоятка — этот узел в зависимости от конструкции указателя может быть отдельным элементом или являться частью изолирующего элемента.

Каждому классу напряжения соответствует своя длина изолирующей части и размер рукоятки.

Существуют разные типы указателей этого вида, которые в основном эксплуатируются на предприятиях энергетики.

1. Контактные указатели.

Это устройства, которые предусматривают непосредственный контакт с токоведущим элементом. Они работают на ёмкостном токе без заземления. Для этого используют изолированные подъёмники или деревянные подставки.

Чтобы надёжно распознавать сигнал о присутствии напряжения, используют встроенный генератор акустического или оптического сигнала.

Исправность контактного указателя проверяют отдельным генератором, работающим от аккумулятора.

2. Бесконтактные указатели.

В рабочем отсеке находится электронный блок, который анализирует поступающие от датчика сигналы. Чувствительным элементом является специальная антенна.

Когда антенну приближают к точке под напряжением, то возрастает напряжённость поля. В этом случае срабатывает акустическая и оптическая сигнализация.

Как правило, таким способом контролируют наличие напряжения в высоковольтных проводах, находясь на земле.

Бесконтактными указателями не пользуются в распределительных устройствах, так как различные классы напряжения нарушают однородность окружающего антенну поля. Это приводит к ложным срабатываниям сигнализации.

У этого вида приборов для световой индикации используют следующие указатели:

• газоразрядные лампы;
• светодиодные лампы.

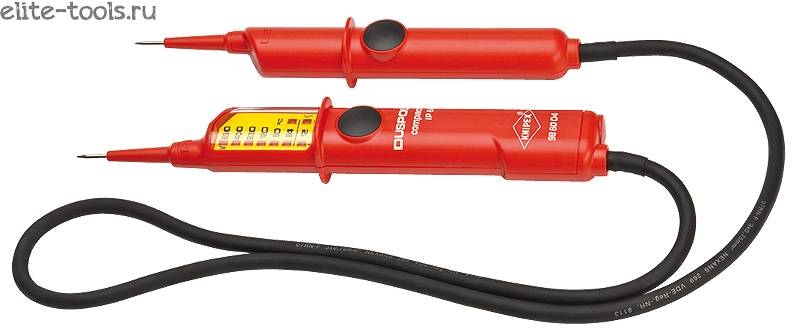

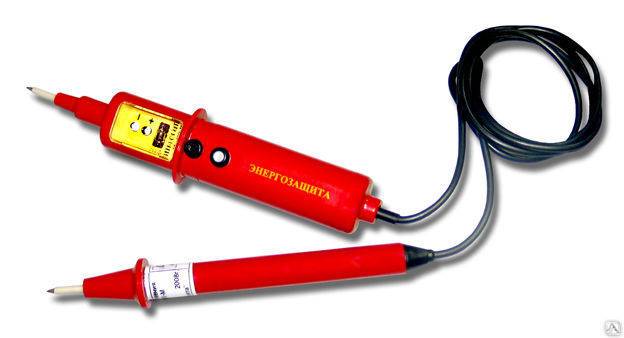

Двухполюсные указатели напряжения

Такие указатели напряжения требуют прикосновение не к одной, а к двум частям электроустановки. Принцип действия – свечение неоновой лампы или накаливания лампы (мощность не более 10 Вт) при протекании через нее тока, который возникает из-за наличия разности потенциалов между частями электроустановки к которым в данный момент подключен указатель. При этом лампа потребляет очень малый ток (несколько миллиампер), но при этом обеспечивает довольно устойчивый и четкий сигнал.

Для ограничения тока, протекаемого через лампу, в цепь, последовательно лампе, ставят резистор.

Двухполюсные указатели напряжения применимы для установок переменного и постоянного тока. Однако при использовании данного устройства в цепи переменного тока металлические части указателя (щуп, цоколь лампы, провод) могут создавать емкость относительно фазы или земли достаточную для того, чтоб при касании всего лишь к одной фазе электроустановки лампочка загоралась. Поэтому данную схему дополняют шунтирующим резистором, который шунтирует неоновую лампу.

Использовать вместо указателя напряжения обычную лампу накаливания, ввернутую в патрон (ее называют контрольной лампой), заряженный двумя проводами запрещено. Это вызвано тем, что лампа, при включении ее на большее чем она рассчитана напряжение, может произойти разрыв ее колбы защитной, что может привести к травмам оператора или операторов проводящих проверку наличия напряжения сети.

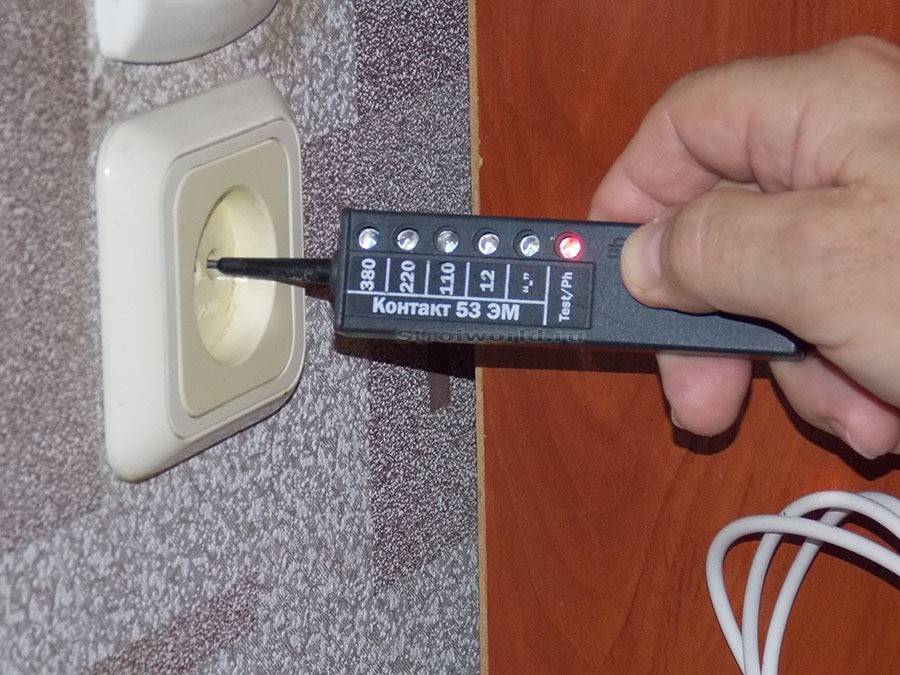

Проверка наличия напряжения однополюсным указателем напряжения:

https://youtube.com/watch?v=jz3OYV3hCKs

Проверка наличия напряжения двухполюсным указателем напряжения:

Описание и принцип работы

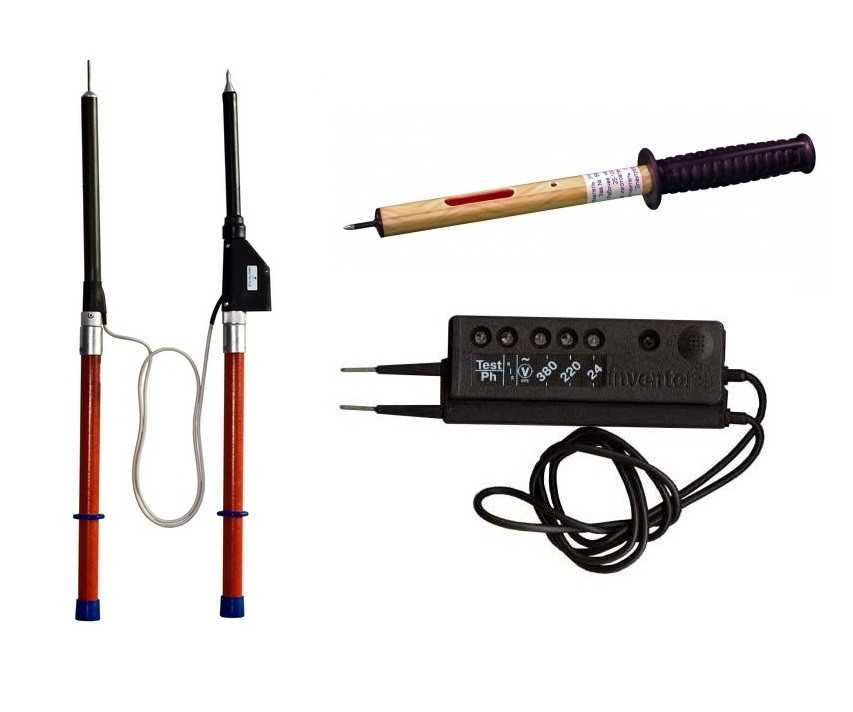

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

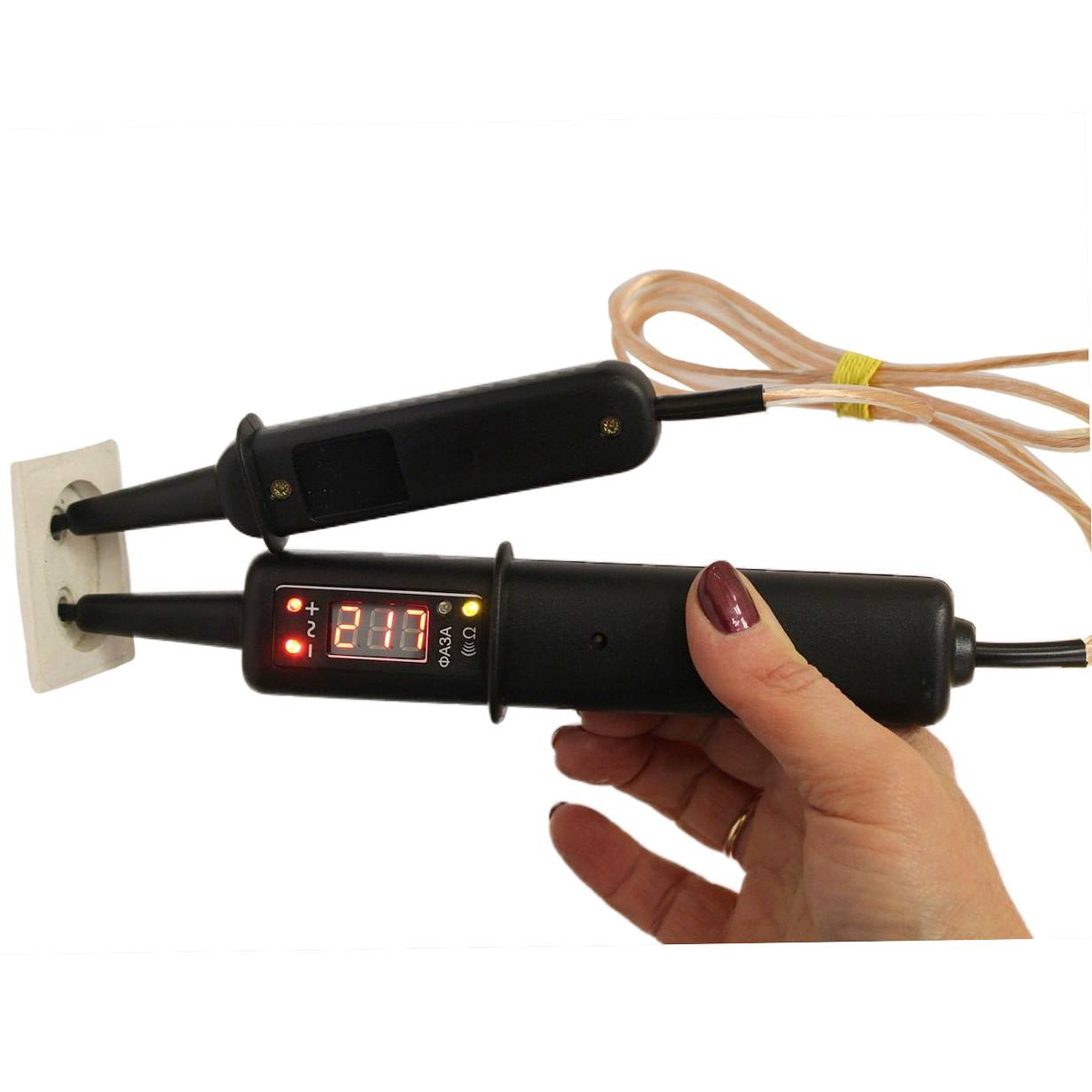

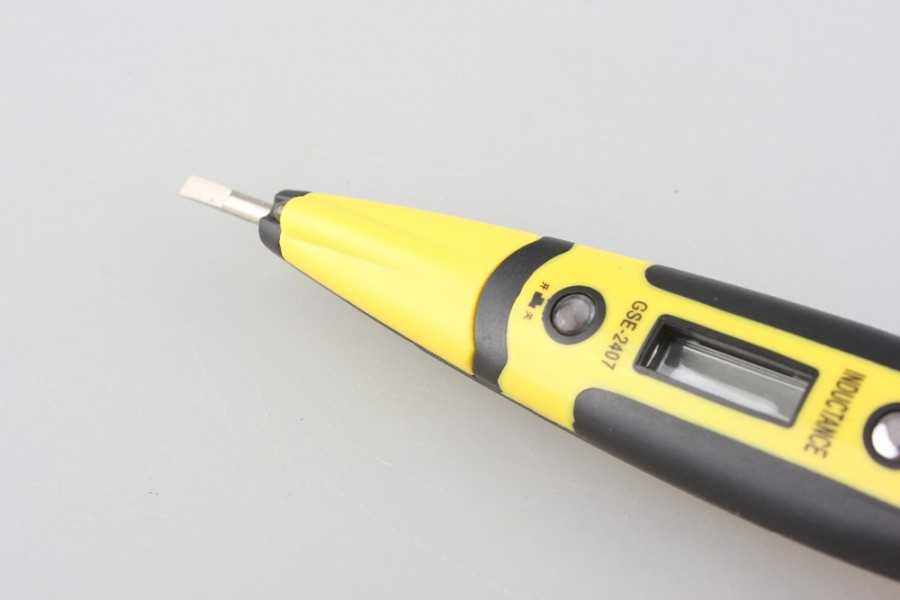

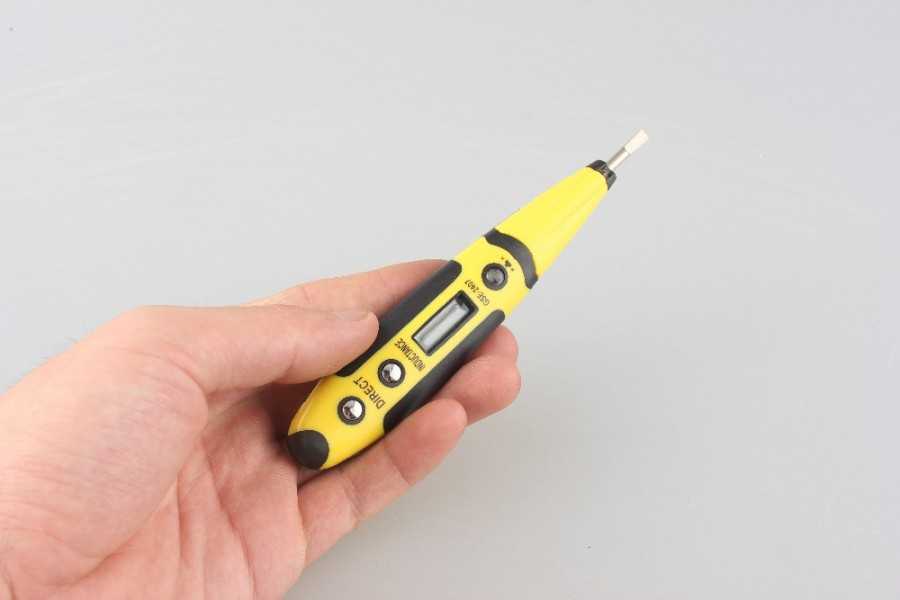

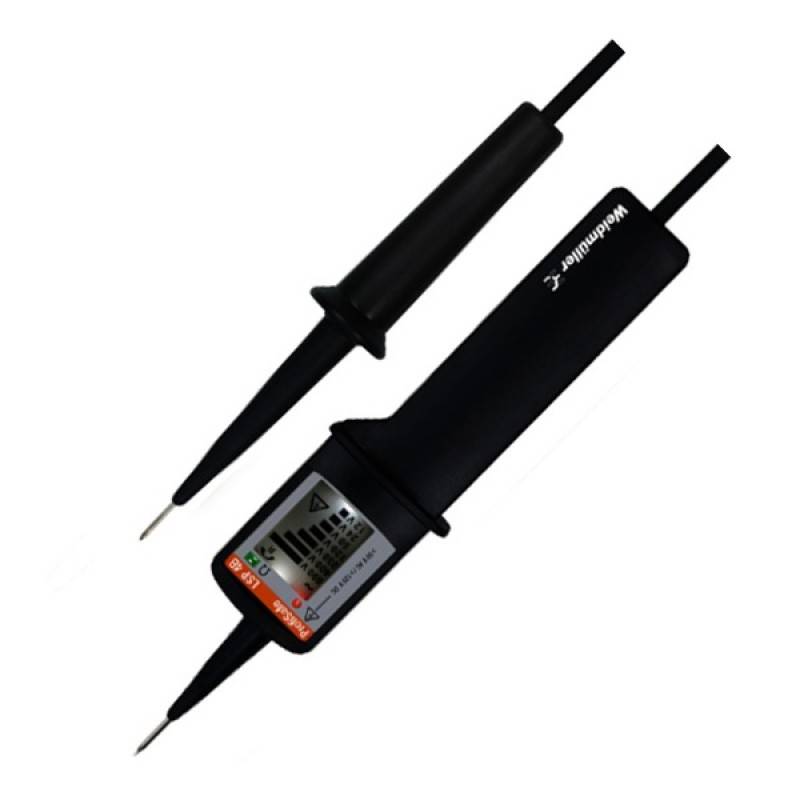

Фото — индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

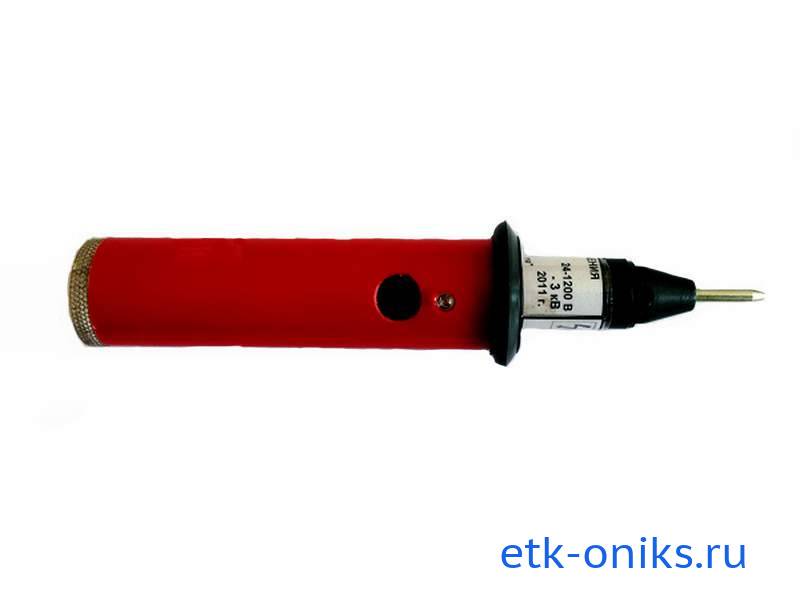

Фото — УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото — однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

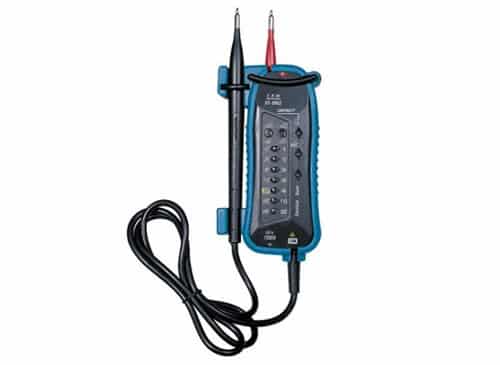

Фото — импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

https://youtube.com/watch?v=jneydZ-gwAo

Указатели напряжения до 1000 В. Испытание средств защиты

admin

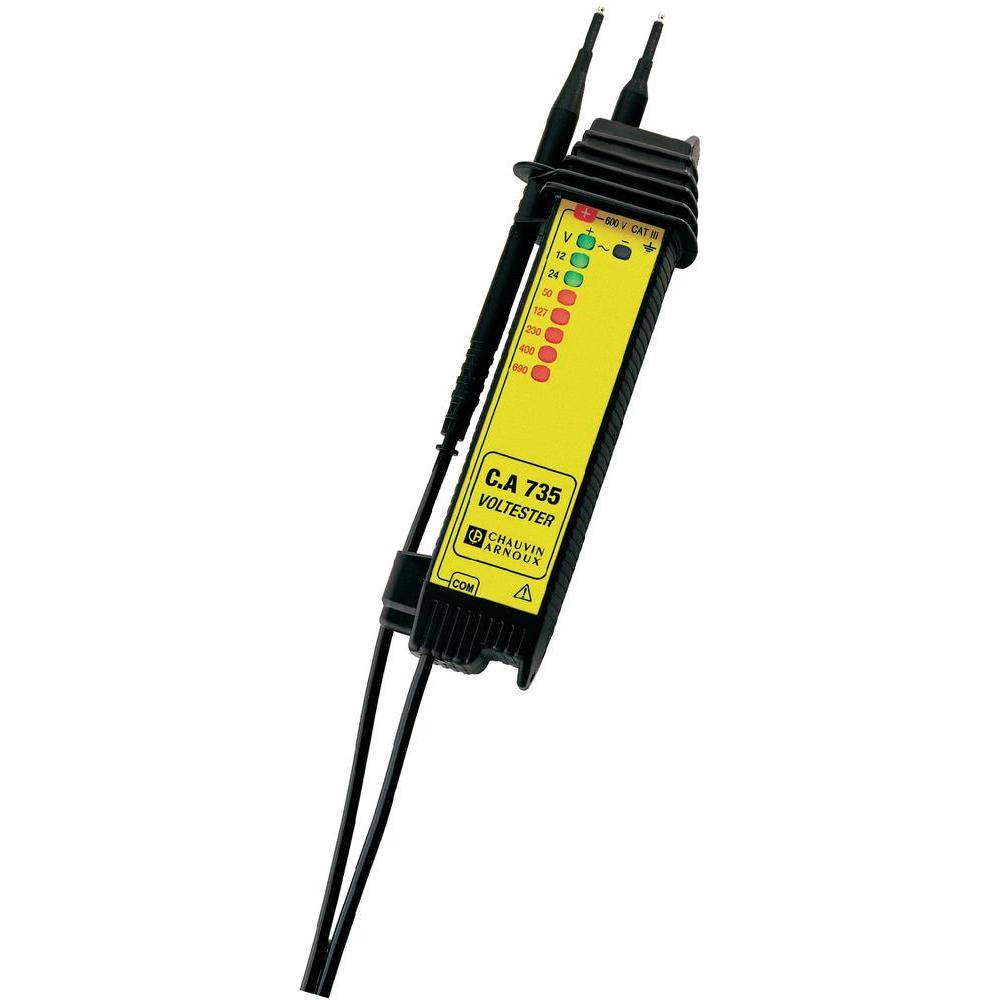

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Рубрика Документация, Инструкции Метки: Испытания, СИЗ, Указатель напряжения

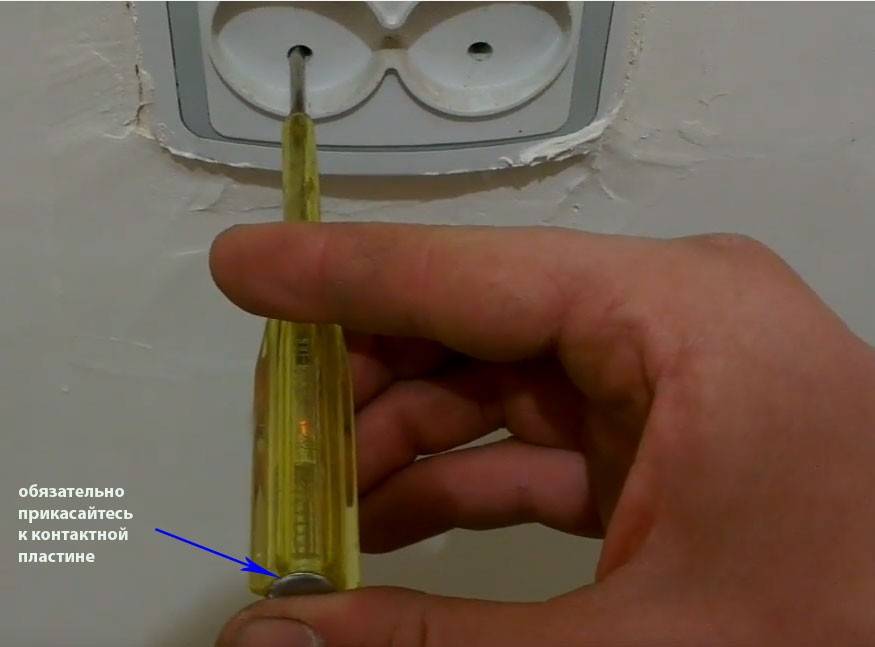

Как определить фазу

Вопрос весьма простой, тем не менее, многие попросту не знают на него ответа. Если у вас есть любой, даже самый простой индикатор напряжения, прочитав инструкцию к нему вы легко разберетесь что к чему. В случае с простой индикаторной отверткой, достаточно просто вставить ее в розетку и коснуться контакта – если лампочка загорелась, вы нашли фазу, если нет – вы определили нуль.

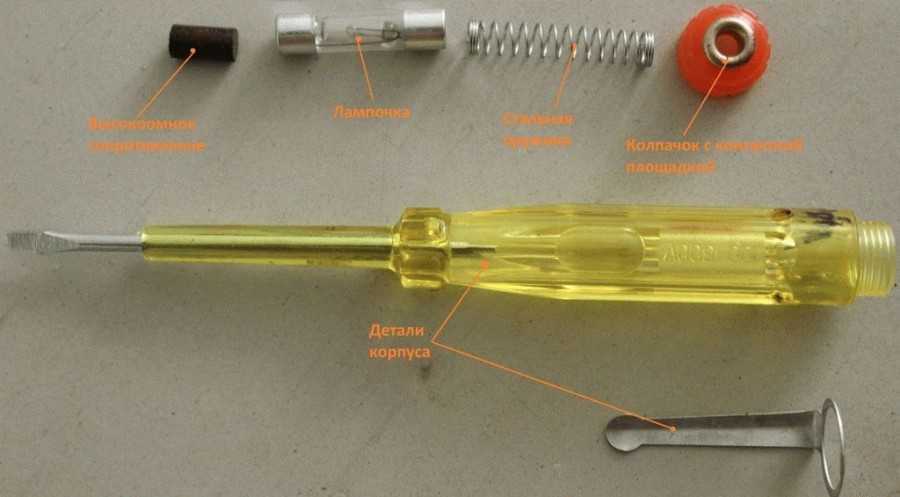

Чтобы отвертка работала правильно, в ней должен находиться резистор, имеющий сопротивление на уровне одного мегаома. Если отвертка из Поднебесной, эта ее часть будет сделана в форме цилиндра сероватой окраски.

Несмотря на свою простоту, отвертка с индикатором напряжения выручает в самых простых и банальных ситуациях, и особенно незаменима в ежедневной жизни.

Если вы работаете с жидкокристаллической модификацией, нужно знать, что проверяя напряжение системы с нагрузкой ниже 50-ти вольт, нужно касаться специальной сенсорной панели.

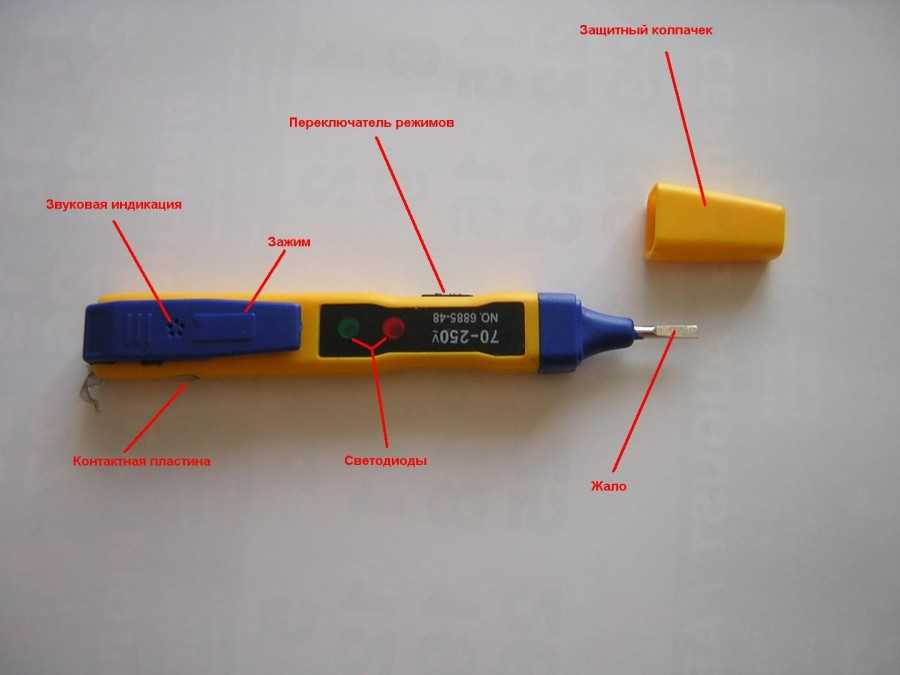

Конструкция и способ применения

Инструкция на изделие описывает конструктивные особенности и правила эксплуатации. Типовые рекомендации могут иметь некоторое несовпадение с отдельными разработками. Однако основные требования выполняются для всех моделей:

• металлический наконечник;
• диэлектрический корпус;
• устройство индикации.

Симисторный стабилизатор напряжения

При работе необходимо дотронуться до испытуемого участка с учётом того, какое напряжение может там иметься, и попадает ли оно в рабочий интервал индикатора.

Важно! В случае, если нет предположений, под каким напряжением может оказаться обесточенный участок, отсутствие потенциала проверяют сначала УВН, потом УНН
