Размеры и разновидности труб для кухонной вытяжки

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Соблюдение надлежащего расстояния от варочной панели

Одним из ключевых параметров, принимаемых во внимание при установке кухонной вытяжки, является высота установки над варочной панелью или плитой. Это зависит как от типа вытяжки, так и от подачи топлива на данную плиту. Особое внимание следует обратить при установке настенной вытяжки. Соблюдение правильного расстояния оказывает огромное влияние на эффективность, комфорт и безопасность использования. Наклонный капюшон должен быть отделен от панели примерно на 35-40 см от ее дна. Самое безопасное положение – это когда расстояние до варочной панели в ситуации, когда у вас есть стандартный колпак (т. е

в перевернутой букве типа T), составляет 70 см.

Процедура для старых газовых плит должна быть немного другой. Хотя расстояние в 70 см с перевернутым Т-образным колпаком в порядке, наклонный колпак требует немного больше места. Минимум должен быть 40 см. Это важно, потому что огонь горелок в газовой плите может растопить пластиковые элементы в вытяжном шкафу, что приведет к их повреждению. Риск наибольший, если мы зажигаем горелку и какое-то время ничего не делаем. С выключенной вытяжкой и оставлением «живого огня» на плите в комнате накапливается значительное количество тепла, в результате он может растопить элементы внутри вытяжки

Важно!Соблюдайте достаточное расстояние между варочной панелью и вытяжкой: наклонный колпак дымохода должен быть подвешен на 35-40 см выше плиты (в случае газовых плит минимум 40 см)Перевернутая Т-образная вытяжка, а также другие с абсорбирующей поверхностью, параллельной столешнице, должны быть установлены на 70 см выше нагревательной плиты (независимо от того, какой это тип)

Какие современные технологии в вытяжках выбрать?

Современные технологии предлагают ряд улучшений, влияющих на работу устройств и наше здоровье. Современные вытяжки могут поглощать не только водяной пар и запахи, но также жир, пыль, бактерии, грибки и аллергены.Такой эффективный уровень очистки вы получите, выбрав вытяжки с плазменными фильтрами, работающие по принципу электростатических микроразрядов. Вытяжки с плазменным фильтром работают в замкнутом контуре – их нельзя подключать к воздуховоду, чтобы не избавиться от идеально очищенного воздуха.В некоторых вытяжках есть возможность ионизировать воздух. Благодаря этой технологии из воздуха удаляются не только нежелательные вещества и микроорганизмы, но и ионный баланс (как на кухне, так и в других помещениях). Полученные отрицательные ионы очень важны для здоровья человека.Некоторые вытяжки также имеют функцию выделения воздуха, обогащенного ароматами. Во время приготовления воздух не только очищается, но и обогащается приятными ароматами. Фильтры от запаха, конечно, безвредны для здоровья.Поклонники с лампами, которые излучают инфракрасный свет, который сохраняет пищу теплой, также доступны любителям уникальных технологий. Большинство современных вытяжек также имеют сенсорное или дистанционное управление. Современные технологии в вытяжках также минимизируют уровень шума. Специальные звукопоглощающие конструкции позволяют отключить звук до уровня ниже 50 дБ. Эта функция полезна, если ваша кухня подключена к жилой комнате, в которой шум при работе устройства будет слишком неприятным.Очень важным улучшением, предлагаемым в современных вытяжках, является снижение энергопотребления без потери производительности устройства. Выбор таких решений позволяет сэкономить до 70% потребляемого тока при эксплуатации вытяжки.

Современные вытяжки способны нормально работать даже в течение 15 лет. Но для этого вы должны обеспечить ее правильную установку. Тогда вы можете быть уверены, что устройство все это время будет хорошо служить нам, и вы сможете наслаждаться эффективным и надежным функционированием. Использование приведенных выше 9 советов, безусловно, поможет нам.

Как правильно сделать вытяжку на кухне без короба и другие способы организации воздуховода

Особую категорию составляют циркуляционные вытяжки. Они более компактные и просты в установке, так как для них не требуется монтаж воздуховода. Вытяжку без труб просто фиксируют на стене или крепят к потолку, если плита расположена посреди кухни.

Кроме традиционного способа отведения воздуховода в вентиляционный канал, а также установки вытяжек без труб, существуют и другие варианты отвода воздуха. Можно одновременно к каналу подключить одну либо две точки отвода воздуха или просто вывести трубу на улицу. Какой бы способ ни избрали, главное, чтобы в кухне была установлена общеобменная вентиляция.

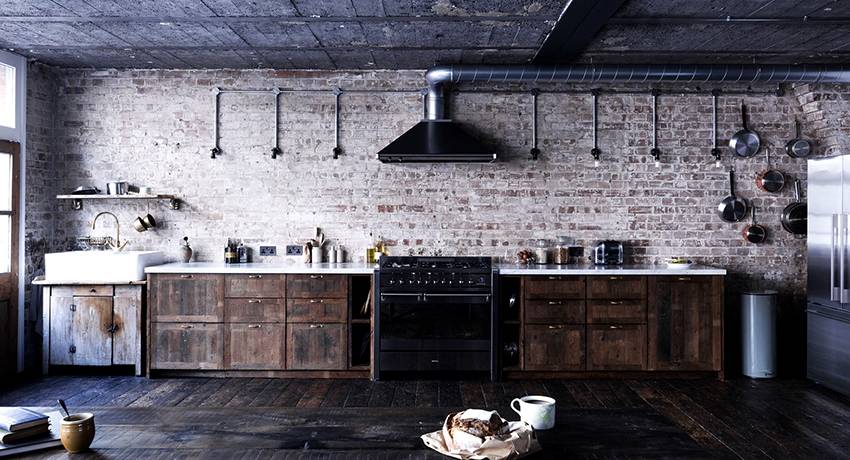

Если кухня выполнена в стиле лофт, то воздуховод может стать частью интерьера и в маскировке не нуждается.

Если планируется установка одной точки забора, то при подключении к вентиляционной системе должна оставаться возможность функционирования естественной вентиляции. Если на кухне имеются два вентиляционных канала, то необходимо вытяжку подключить к одной из них, а в другой шахте оставить ход для естественного воздухообмена.

Когда шахта одна, то на входе трубы вытяжки в вентшахту монтируют тройник с вариантом переключения между принудительной вытяжной системой и естественной вентиляцией. Если нужно подключить сразу два забора воздуха к одной вентсистеме, то между тройником и вентиляторами необходима установка обратных клапанов. В ином случае вентиляторы просто будут мешать работать друг другу.

В эффективности работы вентиляционной системы на кухне значительную роль играет сама вытяжка, способы отведения воздуха, а также воздуховод. При выборе труб для вытяжки необходимо учитывать материал изготовления, их форму и размеры вентканала. Если все подобрано правильно, то, следуя советам, приведенным в статье, можно легко самостоятельно подключить вытяжку на кухне.

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

• пленчатого вида;
• в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

• Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
• Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.

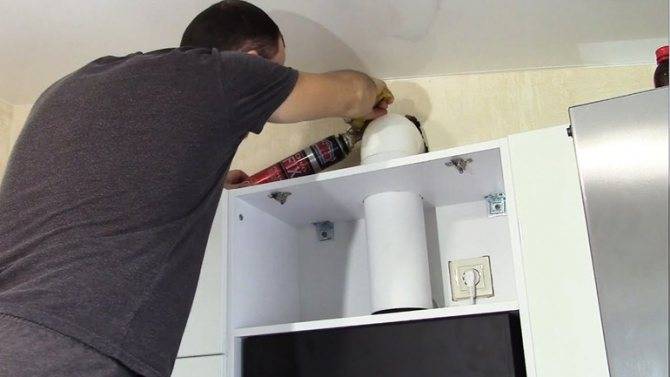

• Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

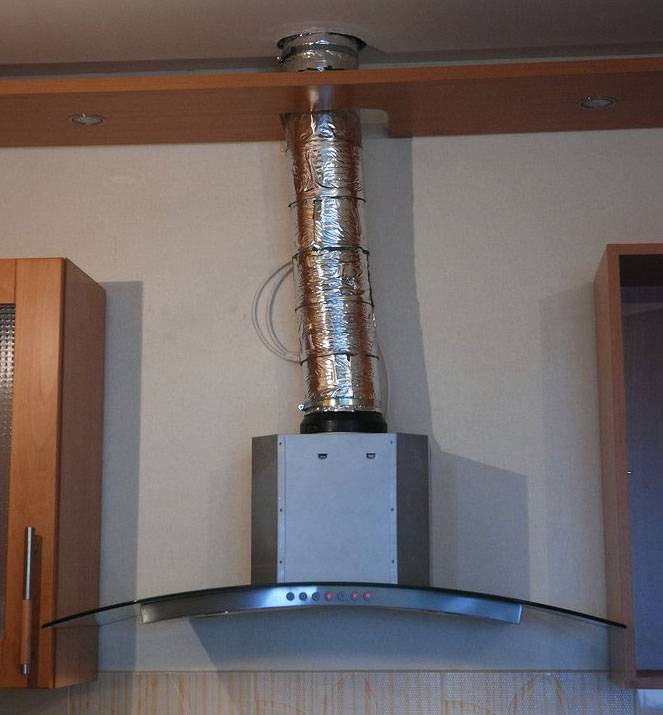

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

С этим читают

Руководство по эксплуатации

Установки вентиляционного типа требуют определенного ухода во время эксплуатации для своевременного решения различного рода проблем, а также нуждаются в периодической проверке.

Если говорить о процессе тестирования вентиляторов в промышленных системах, то следует посмотреть на следующие моменты:

• есть ли ограничения вращающихся частей;
• все ли контргайки на месте;
• насколько работу можно назвать бесшумной и плавной;
• как хорошо установка прикреплена к основанию;

• хорошо ли смазаны подшипники и электромотор;
• какая их температура;
• есть ли приводные ремни, хорошо ли они натянуты;
• какое состояние вибрационных оснований, защитного покрытия и так далее;
• если ли заземление.

А также периодически необходимо осматривать состояние воздуховыпускных аппаратов в дымовых установках и выпускать из них воздух. То же самое касается и оросительных камер.

Их обслуживание должно осуществляться следующим образом:

• проверка и тщательная прочистка форсунков;
• очистка поверхности сетки водного фильтра изнутри, камер, а также пластинок каплеуловителей;
• проверка устройства, которое отвечает за то, чтобы уровень воды в поддоне находился на определенном показателе;
• проверка того, насколько плотно закрыты двери.

При проверке вентиляционных труб и других элементов систем вывода воздуха из помещения необходимо провести их осмотр на предмет отсутствия механических повреждений. Например, если утепление будет повреждено в каком-то месте, то трубы могут перестать выполнять те или иные функции качественно. А также необходимо проверить надежность креплений. Дросселирующие устройства таких систем должны быть расположены максимально правильно, указатели степени открытия должны быть на месте

Особое внимание необходимо уделять состоянию фильтров. Если они слишком изношены, то лучше не пытаться почистить их, а осуществить замену

В общем, как можно убедиться, сегодня существует большое количество вентиляционных труб, что обусловило наличие большого количества вентиляционных систем, которые существенно различаются друг от друга по назначению и другим характеристикам. Подбор труб при желании можно осуществить и самостоятельно для той или иной системы. Но для этого необходимо хорошо владеть теоретическими знаниями и понимать, как устроены вентиляционные системы в целом.

О том, как сделать вентиляцию в квартире, смотрите в следующем видео.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
2. Делайте воздуховод разборным, так как его периодически требуется чистить.
3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.
4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

6
фото

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

• при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
• используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
• если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
• некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что – неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Особенности монтажа

Из материалов потребуются сама труба, хомуты для соединения с вытяжкой и шахтой, декоративная заглушка для вентиляции, оснащенная патрубком для соединения воздуховода с креплением.

Этапы монтажа:

Установка накладки (вентиляционной заглушки) на потолок или стену

Здесь важно, чтобы отверстия на заглушке точно совпадали с отверстиями вентиляции. Наносят разметку и устанавливают накладку так, чтобы ее крепежные элементы попадали в пазы на вентканале.
Установка переходника на вытяжку (в некоторых случаях система обходится и без него)

Переходник надевают на выходной патрубок вытяжки и закрепляют хомутом. Соединение не герметизируют.
Монтаж трубы воздуховода. Отмеряют и отрезают нужный фрагмент, не забыв добавить к нему 10–15% от длины на случай ошибок или брака. Один конец вставляют в отверстие вентиляционной шахты, а другой надевают на патрубок вытяжки и закрепляют хомутом.

В отличие от гофрированных изделий, модели из металла или пластика сложнее монтировать: сначала устанавливают вентиляционный канал, затем крепят вытяжку.

Главное при монтаже воздуховода — задать правильное направление движению воздуха. Загрязненные потоки, всасываемые в вытяжку, должны двигаться только к вентиляционной шахте, а не обратно в помещение.

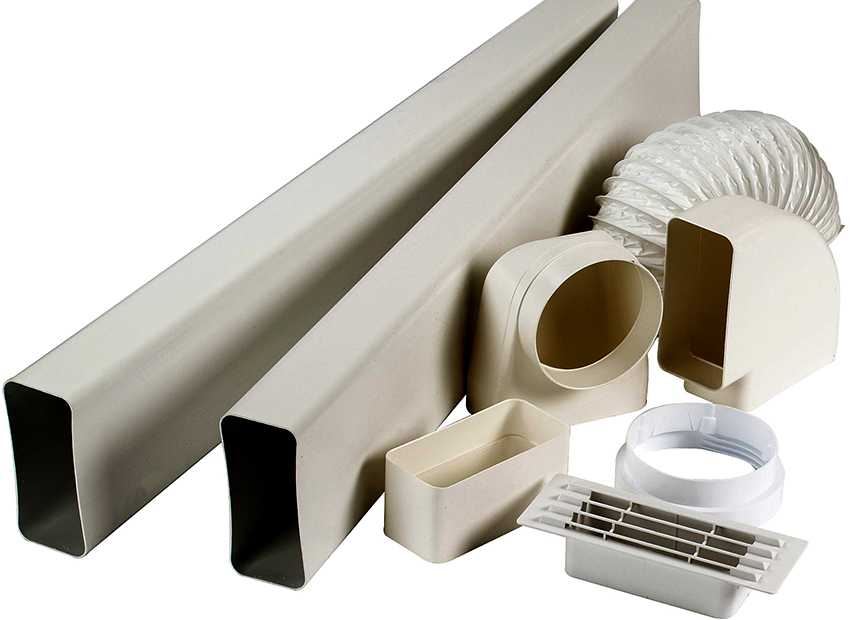

Виды пластиковых воздуховодов

Все пластиковые воздуховоды, использующиеся для создания вентиляционных каналов, условно можно разделить на несколько типов, в зависимости от следующих параметров:

• материала изготовления;
• вида сечения;
• степени жесткости;
• способу соединения элементов между собой.

В качестве основного материала для пластиковых воздуховодов используются различные полимерные составы, подходящие для этих целей:

• поливинилхлорид (ПВХ);
• фторопласт;
• полипропилен;
• полиэтилен низкого давления;
• винипласт;
• металлопластик.

Поливинилхлорид сегодня широко используется для изготовления различных трубопроводов. Основные его свойства – высокая прочность, устойчивость к коррозийным воздействиям. Температурный эксплуатационный режим составляет от -50 до +90°С. В этих пределах ПВХ не деформируется и не теряет своих эксплуатационных свойств.

Фторопласт относительно недавно стал применяться для изготовления труб, и, в частности, вентиляционных воздуховодов. Главный плюс этого материала – устойчивость к агрессивным воздействиям химически активных сред. Фторопластовые воздуховоды с успехом могут применяться на предприятиях, с возможной концентрацией в воздухе паров различных химикатов – нефтеперерабатывающей, фармацевтической и химической отрасли промышленности.

Еще одно преимущество фторопласта – самый высокий среди полимеров коэффициент скольжения. Вследствие этого воздух проходит по таким трубам практически без турбулентных завихрений, что делает фторопластовые воздуховоды рекордсменами по КПД. Температурный эксплуатационный режим фторопластовых воздуховодов – от -100 до +250°С.

Главное преимущество воздухопроводов из полипропилена – бюджетная стоимость. Они могут кратковременно выдерживать повышение температуры транспортируемого воздуха до 110°С, не деформируясь и не теряя своих характеристик. Но по достижении t 140°С полипропилен начинает плавиться. Еще один недостаток данного материала – высокая горючесть. Поэтому применять воздуховоды из полипропилена запрещено применять для вентиляции помещений, где имеются источники открытого огня – например, для кухонь с газовыми варочными плитами.

Металлопластиковые воздухопроводы представляют собой сложную конструкцию, состоящую из двух слоев – внутреннего и внешнего, – тонкой жести, либо оцинкованной стали, промежуток между которыми заполняется вспененными полимерами. Металлическая оболочка выполняет защитную функцию, предохраняя вентканалы от механических повреждений, исключают опасность возгорания при краткосрочном воздействии открытого огня.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

• в виде пластмассового диска на оси;
• пленчатый.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.

Классификация вентиляционных труб для вытяжки

Современный рынок предлагает широчайший выбор вентиляционных систем и комплектующих к ним, необходимых для установки. При этом существует определенная классификация воздуховодов.

Трубы для вентиляции могут быть круглые, квадратные и прямоугольные.

Трубы для вытяжки в частном доме или квартире, предназначенные для бытовой вентиляции, условно делят на такие группы:

1. В зависимости от материала изготовления могут быть алюминиевые, пластиковые трубы для вентиляции, а также сделанные из оцинкованной стали.
2. По форме воздуховода различают квадратные, прямоугольные либо же круглые трубы.
3. С учетом степени гибкости выделяют два вида изделий – гибкие и жесткие короба.

Гибкие воздуховоды производят, как правило, из гофрированного алюминия либо же из оцинкованной стали. Сейчас жесткие трубы из металла не используют, так как их установка довольно сложная, как и сам процесс изготовления. Такие трубы должны иметь диаметр 100-150 мм. Изделия из алюминия стоят намного дороже, хотя не обладают особыми качествами и преимуществами. Поэтому их не используют при монтаже кухонной вытяжки.

Воздуховоды из пластика имеют круглую, квадратную либо прямоугольную форму. Их поверхность может быть как шершавой, так и гладкой. Чаще всего они белого цвета, хотя нередко окрашиваются и в другие тона, что дает возможность подобрать пластиковый воздуховод для кухонной вытяжки, который гармонично впишется в интерьер.

Более детально о каждом конкретном типе воздуховодов поговорим ниже, перечислим их преимущества и недостатки, а также остановимся на особенностях монтажа.

Кроме того, трубы для вытяжек могут быть жесткими или гибкими.На заметку! Пластиковые трубы вентиляции считаются самыми практичными, так как благодаря гладкой поверхности их легко мыть, а внутри собирается намного меньше жира и копоти. Гладкость стен также способствует сокращению сопротивления воздуха, в результате чего снижается вибрация и шум.

Расчет минимального размера

Главное правило при выборе размера: ширина сечения выходного раструба на вытяжке должна совпадать с параметрами трубы. При неподходящих габаритах вытяжка будет работать неэффективно и быстро износится. Скорость движения воздуха в системе должна быть больше 3 м/с.

Рассчитывают площадь сечения изделия по следующей формуле: S = 0,9 x L, где S — диаметр трубы, а L — скорость движения воздуха.

Стандартный диаметр вентканала — от 100 до 160 мм. По требованиям СНиП, на каждого жильца в помещении площадью более 20 м2 в час требуется от 30 м3 чистого воздуха. Если площадь комнаты меньше 20 м2, при расчете учитывают по 3 м3 воздуха в час на каждый 1 м2 комнаты. Если нет системы естественной вентиляции, полученное значение увеличивают вдвое.

Толщину стенки воздуховода рассчитывают, исходя из требований к прочности элемента (не меньше 0,5 мм).

Лучшие производители и модели

Самые популярные модели:

1. Каналы «Вентс» из ПВХ белого цвета с диаметром от 100 до 200 мм. Длина — 350–2500 мм. Стоимость погонного метра конструкции — 150–200 руб.
2. Плоская модель Equation с прямоугольным сечением выполнена из жесткого пластика. Канал эргономичен, средняя цена за 1 м — 300 руб.
3. Круглый воздуховод Equation с популярным размером канала 100х1500 мм подходит для бытовых вентсистем. Стоит около 200 руб.
4. поставляет гибкие модели из алюминия. Материал огнестойкий, не боится механических воздействий. Канал длиной 3000 мм с диаметром 150 мм стоит 250 руб.
5. Гофрированный трубопровод Elikor подходит для жилых и производственных помещений. Цена канала с диаметром 120 мм и длиной 3000 мм — 700 руб.

Эти модели отвечают всем требованиям безопасности, пригодны для обустройства вентканалов в бытовых вытяжных системах.

Размеры

К разновидности прямоугольных воздуховодов относят плоские изделия. Они привлекают своими компактными размерами, за счет чего их легко спрятать. Существует три стандартных размера:

• 110х55 мм. Данный размер используется для работы с вытяжкой, производительность которой составляет не больше 300м3/час;
• 120х60мм. Такая конструкция может пропустить больше воздуха, но не больше 350 м3/час;
• 206х60 мм. Эти изделия являются самыми крупными. Их установка осуществляется к вытяжке с высокой производительностью, когда необходим высокий уровень очистки воздуха от запаха.

Лучше всего подобрать воздуховод с аналогичным либо большим диаметром, чем параметры выхода с вытяжки. При использовании трубы меньшего диаметра ухудшается производительность вентиляции. Вместе с этим возрастет уровень шумов, двигатель вытяжного устройства будет функционировать в усиленном режиме. Данные составляющие приведут к быстрому износу оборудования.

По всему воздуховоду должно присутствовать минимальное количество изгибов. При их наличии необходимо соблюдать угол не более 90 градусов, так как каждый угол понижает производительность на 10%.
