Расчет мощности понижающего трансформатора для светодиодных ламп 12В

Особенности выбора трансформатора

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер

. В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.

Как это достигается через понижающий трансформатор. И этот тип схемы очень распространен. Вот почему понижающие трансформаторы еще более распространены и используются, чем повышающие трансформаторы. И, конечно же, понижающие трансформаторы также используются, когда вам нужно преобразовать энергию из страны, которая использует меньшую мощность для страны, которая использует большую мощность.

Таким образом, зная все это использование трансформаторов, будь то повышение или понижение, показывает, насколько важны трансформаторы. Они жизненно важны для многих, многих схем, практически всех схем, имеющих вилку. Таким образом, в этой схеме очень просто, мы демонстрируем, как подключить силовой трансформатор, чтобы мы могли работать в цепи.

Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора

. Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.

В этой схеме мы будем использовать понижающий трансформатор. Поэтому трансформаторы жизненно важны. Схема, которая демонстрирует, как включить трансформатор в схему, показана ниже. Ниже представлен макет схемы выше. Это низкочастотное устройство с огромной эффективностью преобразования. Преобразование постоянного тока в переменный ток достигается с помощью мощного тороидального трансформатора. Энергосберегающий режим с приоритетом потребления батареи.

Контроллер защищает перезаряжаемую батарею и используется для всех типов батарей. Если электрическая мощность 220 В больше не доступна, инвертор автоматически переключается на аккумулятор. Приоритет батареи — работа панели солнечных батарей Если приоритет установлен на батареях, инвертор сначала потребляет батарею, хранящуюся в батареях, до тех пор, пока минимальное напряжение батареи не достигнет 5 В, а затем автоматически переключится на сеть или генератор. Аккумулятор автоматически заряжает до 13, 3 В выпрямитель, а затем переключается обратно в режим работы от батареи.

Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки

, необходимые для стабильной работы прибора.

Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света

. Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.

Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор

с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.

Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле

, чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.

Подключение блока питания к светодиодной ленте своими руками

Монтаж подсветки в конкретном помещении начинается после того, как светодиодная лента будет подключена к блоку питания. Сделать это можно различными способами, каждый из которых имеет свои отличительные особенности и преимущества. Если подключение светодиодной ленты к блоку питания выполнено правильно, прибор сможет обеспечить работоспособность сразу нескольких подсветок.

Блок питания к светодиодной ленте должен быть подключен в точном соответствии со схемой

Прежде чем разобраться с порядком подсоединения блока питания, предлагаем познакомиться с условным обозначением на устройстве и светодиодной ленте:

ФотоОписание работ
Клеммы, предназначенные для подключения блока питания к сети, промаркированы L и N. Порядок подключения («+» / «–») значения не имеет. Подсоединяться прибор к источнику питания можно в произвольном порядке.
При наличии заземления можно выполнить подключение к клемме, имеющей соответствующее обозначение.
Клеммы, предназначенные для подключения светодиодной ленты. Обозначаются как +/– V, в зависимости от полярности. При подключении данное требование следует обязательно учитывать.

На светодиодной ленте обычно провод с положительной полярностью выполняют красным, с отрицательной – черным. На самой ленте контактные места подписаны следующим образом: положительное – 12 В, отрицательное GRND либо надпись может вообще отсутствовать. Некоторые производители используют маркировку V+ / V- .

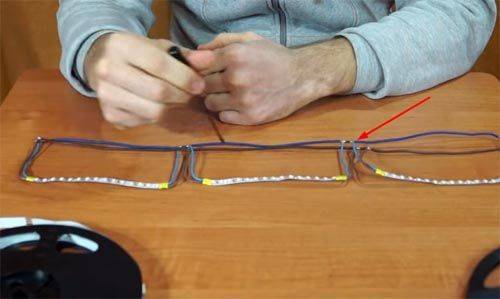

Параллельное подключение

Данная схема актуальна, если требуемая для освещения превышает 5 метров. Последовательное соединение невозможно, так как нагрузка на токоведущие дорожки превысит допустимое значение, и подсветка выйдет из строя. Также в процессе эксплуатации будет иметь место неравномерное свечение. В этом случае изделия подключают параллельно:

ФотоОписание работ
Каждый отрезок ленты подключается к шине, с подходящим размером поперечного сечения (1,5 см²). Для подсоединения светодиодной ленты к шине можно использовать провода меньшего сечения (0,75 см²).
К источнику питания будут подключаться не светодиодные ленты, а шины.
После проверки правильности соединения, провода следует подключить к соответствующим клеммам на источнике питания.

Последовательное подключение

Если длина подключаемого изделие менее 5 метров, к параллельной схеме подключения прибегать необязательно. Подсоединить блок питания к светодиодной ленте в этом случае можно следующим образом:

  • Подключаем сетевой шнур к соответствующим клеммам на приборе. Как правило, «фазе» и «нолю» соответствуют провода синего и коричневого цвета, а заземлению – желто-зеленый. При отсутствии «земли» данная клемма остается незанятой;
  • Подключаем ленту к соответствующим схемам;
  • Проверяем работоспособность системы освещения.

Подсоединение элементов выполняют в соответствии с выбранной схемой

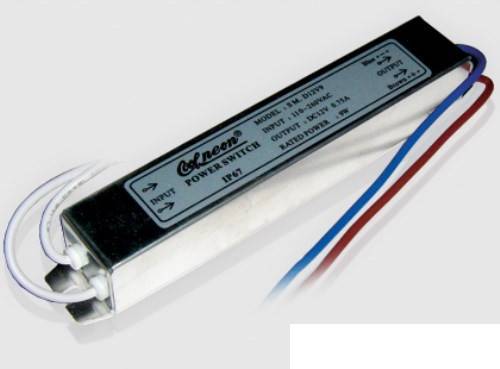

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

на улице

во влажных помещениях

Однако при этом их запрещено погружать в воду. Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток – это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус – малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом – до 100Вт.

Обзор видов и характеристик

По типу источника питания различают две группы ламп: низковольтные (12V) и аналоги для подключения напрямую к сети 220V. Разница между ними заключается в том, где располагается драйвер/блок питания: внутри конструкции или является отдельным узлом. Разнятся такие лампочки еще и по мощности. Диапазон значений нагрузки: от 0,4 до 7,8 Вт. Причем исполнения с дробной (1,5W; 1,2W) и целой величиной (2W; 3W; 5W) в равной степени популярны.

https://youtube.com/watch?v=3xKagVDvPm4

Еще одним фактором, на основании которого делается отличие между лампами G4, является форма колбы. Так, распространены открытые источники света, аналоги с колбой разных форм и уплощенные лампочки в форме диска (таблетки). Количество диодов может разниться также как их тип.

SMD диоды, отличающиеся компактностью, высоким коэффициентом яркости, мощностью и широкой диаграммой направленности.

Чаще используются светодиоды SMD, их размеры зашифрованы в обозначении: 3528, 2835, 5050, 5630 и пр. Чем больше габариты источника света, тем более яркий свет он обеспечит.

Основные технические характеристики лампочек с держателем G4:

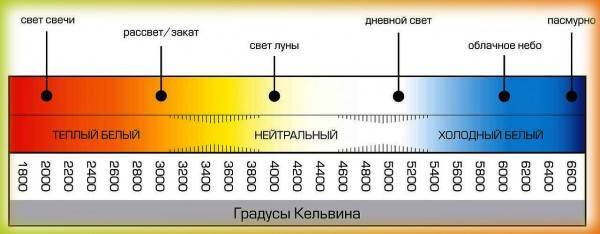

Таблица цветовой температуры

Для упрощения понимания, какой свет обеспечивает лампа G4, нередко указывается принадлежность к теплым или холодным оттенкам.

Подключение галогенных ламп через трансформатор

Технология подключения зависит от места расположения ламп, стадии ремонта и проекта. Принципиальные схемы подключения трансформатора к галогенным источникам света разделяются на следующие виды:

  • одноклавишная цепь питания ламп, использующая один импульсный блок;
  • одноклавишная разветвленная цепь питания, использующая два или более блоков.

Рекомендуется пользоваться следующим техническим приемом. Если в цепи одноклавишного выключателя находится более 4-5 ламп, то есть предполагаемая площадь освещения большая, лучше проектировать разветвленную проводку, содержащую два трансформатора.

Плюс этой схемы трансформатора для галогенных ламп состоит в том, что при внезапно вышедшем из строя электронном блоке, подача напряжения прекратится только на одну ветвь. В случае с общим устройством, погаснут все лампочки сразу, понадобится срочная замена блока, что не всегда возможно сделать.

Процесс монтажа электропроводки с одним блоком производят обычным путем. Трансформатор имеет клеммы входа и выхода, на них, соответственно имеется маркировка нулевого и фазного проводов. Через соединение проводов в распределительной коробке, куда подключен одноклавишный выключатель, размыкающий фазовый провод, подается электропитание.

Лампы от понижающего блока подключают параллельно, при этом нужно добиться (учесть в проекте), чтобы длина проводов между трансформатором и каждой лампочкой была одинаковая. Это делается для того, чтобы в низковольтных цепях предупредить разность в падении напряжения.

То есть, если одна лампа соединена проводами длиной 30см, а вторая 3м, то первая будет гореть ярче, а в более длинной цепи возможен нагрев проводов. Проектировать проводку нужно так, чтобы длина любого участка цепи «трансформатор-лампа» равнялась примерно 2 м. Выбор сечения кабеля по току при такой длине должен производиться, исходя из минимального значения в 1.5 мм2.

Монтаж проводки с двумя трансформаторами производят так, чтобы от распределительной коробки питался каждый электронный блок со своей ветвью ламп отдельно. От понижающего устройства каждой ветви подключают лампы параллельно, учитывая приведенные выше рекомендации.

Схемы с большим количеством лампочек могут подключаться с использованием распределительной коробки между выходом трансформатора и лампами. Такой подход актуален при недостатке выходных клемм на самом устройстве или связан с местом его размещения.

В случае такого проекта, категорически запрещается использовать провод на участке между трансформатором и распределительной коробкой без расчета его сечения, так как низковольтные цепи пропускают через себя гораздо больший ток, чем цепи с питающим напряжением 220в при одинаковых значениях потребляемой мощности.

Например, трансформатор для галогенных ламп 12в питает напряжением 7 осветительных приборов, мощностью 35Вт каждый. Лампы подключены параллельно через распределительную коробку, требуется узнать сечение провода между выходом блока и распределителем.

Расчет тока: 10∙35/12=29А, то есть, согласно таблицам сечения электрических кабелей нужен провод сечением не менее 4 мм2.

Чтобы избежать подобных нагрузок, рекомендуется использовать несколько трансформаторов на небольшие группы ламп.

Перед установкой понижающего устройства нужно выделить доступное место для его установки, с таким расчетом, чтобы соблюдались следующие пункты:

  • обеспечение легкого и быстрого доступа;
  • объем замкнутого пространства не менее 10л (для отвода тепла);
  • минимальное расстояние до ближайшего галогенового источника света должно быть не менее 250 мм (это позволит избежать дополнительного нагрева).

Электрические кабели используются медные и многожильные. Если возникает потребность их удлинения, то используются клеммные колодки или зажимы. Не допускается контакт оголенных частей провода с крепежными элементами мебельных или потолочных конструкций.

Производители, выпускающие электронные понижающие трансформаторы: Osram, VS, Comtech, Tashibra, Delux. Продукция фирмы Osram считается одной из лучших в сфере электротехники. Покупая устройства малоизвестных китайских фирм, нужно быть готовым к тому, что изделия могут оказаться сомнительного качества и с малым сроком службы.

Расчет мощности трансформатора для ламп и схема подключения

Продаются сегодня различные трансформаторы, поэтому существуют определенные правила подбора необходимой мощности. Не стоит брать трансформатор слишком мощный. Он будет работать практически вхолостую. Недостаток мощности приведет к перегреву и дальнейшему выходу устройства из строя.

Рассчитать мощность трансформатора можно самостоятельно. Задачка скорее математическая и по силам каждому начинающему электрику. Например, необходимо установить 8 точечных галогенок напряжением 12 В и мощностью 20 ватт. Общая мощность при этом составит 160 ватт. Берем с запасом на 10 % примерно и приобретаем мощностью 200 ватт.

Схема №1 выглядит примерно таким образом: на линии 220 стоит одноклавишный выключатель, при этом оранжевый и синий провод подсоединяются ко входу трансформатора (первичные клеммы).

На линии 12 вольт все лампы подключаются к трансформатору (на вторичные клеммы). Соединяющие медные провода обязательно должны иметь одинаковое сечение, иначе яркость у лампочек будет разная.

Еще одно условие: провод, соединяющий трансформатор с галогеновыми лампами, должен быть длиной не менее 1,5 метров, лучше, если 3. Если сделать его слишком коротким, он начнет греться, и яркость лампочек снизится.

Схема №2 – для подключения галогеновых светильников. Здесь можно поступить по-другому. Разбить, к примеру, шесть светильников на две части. Для каждой установить понижающий трансформатор. Правильность такого выбора обусловлена тем, что при поломке одного из блоков питания вторая часть светильников все-таки будет продолжать работать. Мощность одной группы составляет 105 ватт. С небольшим коэффициентом запаса получаем, что приобрести необходимо два трансформатора на 150 ватт.

Совет! Каждый понижающий трансформатор запитайте своими проводами и соедините их в распределительной коробке. Места соединения оставьте в свободном доступе.

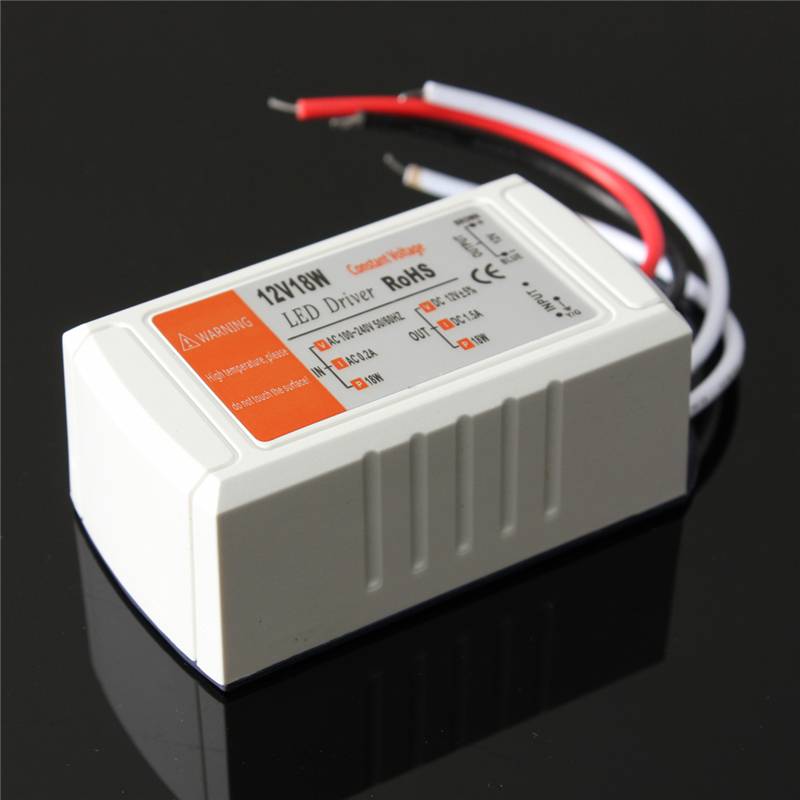

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

  • Рист – минимальная мощность блока питания;
  • Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
  • Lленты – общая длина отрезков полотна;
  • Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод -15730-2
Размеры, мм3,5х2,85х55,6х34,8х34,8х3
Потребляемая мощность, Вт0,060,20,50,51
Потребляемый ток, А0,020,060,150,150,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

  1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
  2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
  3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
  4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
  5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

Галогенные лампы низкого напряжения

Все лампочки галогенного типа можно разделить на две большие группы: высокого и низкого напряжения. Первые работают от сетевого напряжения в 220 В, вторые могут функционировать только при наличии более низкого напряжения. Это дает им целый ряд преимуществ:

  • Длительный срок эксплуатации до 5000 часов.
  • Великолепная цветопередача и высокое качество света.
  • Небольшие размеры.
  • Неизменно высокая яркость света.
  • Повышенная прочность за счет кварцевой оболочки.
  • Экономичность, которая достигается хорошей световой отдачей.

Однако есть у таких ламп некоторые особенности, многие склонны считать их недостатками. Прежде всего, они могут работать только с низким напряжением 12 В, но есть и другие разновидности для 6 В и 24 В. Для того, чтобы подключить такую лампу к сети необходимо использовать понижающий трансформатор. Последний нужно правильно подобрать, иначе источники света не смогут нормально функционировать.

Трансформатор может быть электромагнитным или электронным. Второй тип отличается компактностью и при этом высокими эксплуатационными характеристиками. Чаще всего трансформаторы должны быть установлены скрыто. Так бывает при обустройстве подсветки на потолке или внутри мебели. В таком случае нужно помнить, что в процессе работы прибор выделяет тепло, поэтому надо оставить достаточно свободного объема для его рассеивания.

Кроме того, малое рабочее напряжение предполагает значительное увеличение силы тока, проходящего через провода. Она может быть в 18 раз больше, чем та, что при аналогичном напряжении возникает в сети на 220 В. Это требует грамотного расчета сечения и длины используемых проводов и высокого качества их контактов.

Даже небольшие ошибки в расчетах приведут к существенному уменьшению яркости свечения ламп. Все эти особенности заметно усложняют процесс монтажа 12 В галогенок. Однако грамотный расчет и правильная установка гарантируют их беспроблемную эксплуатацию.

Есть у приборов и бесспорные недостатки. К ним относят большое количество выделяемого при работе тепла, что кроме всего прочего заметно снижает КПД устройства. Помимо этого корпус лампы нежелательно трогать руками. Даже небольшие загрязнения вызывают перераспределение температуры внутри колбы, что приводит к ее почернению и последующему выходу лампы из строя.

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

  1. Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
  2. Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
  3. Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
  4. Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
  5. Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
  6. Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.
  7. Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

  • Минимальное потребление электроэнергии;
  • Срок эксплуатации более 10 лет;
  • Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
  • Равномерное распределение освещения по всему периметру помещения;
  • Большой выбор цветовой гаммы;
  • Высокая степень пожаробезопасности и экологичности;
  • Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
  • Не изменяют свой цвет в период всего рабочего срока;
  • Не имеют радиопомех.

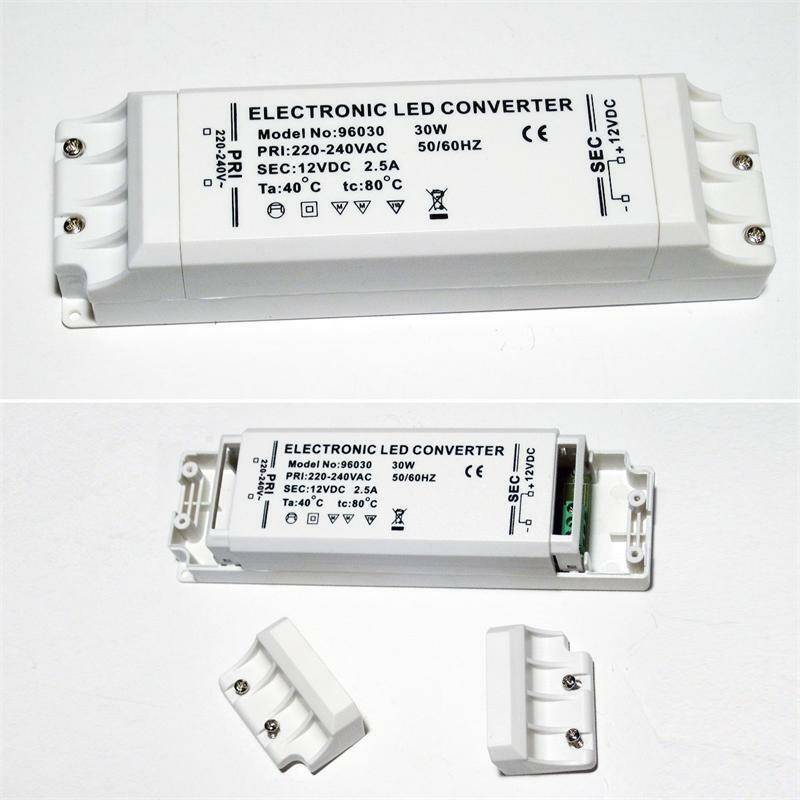

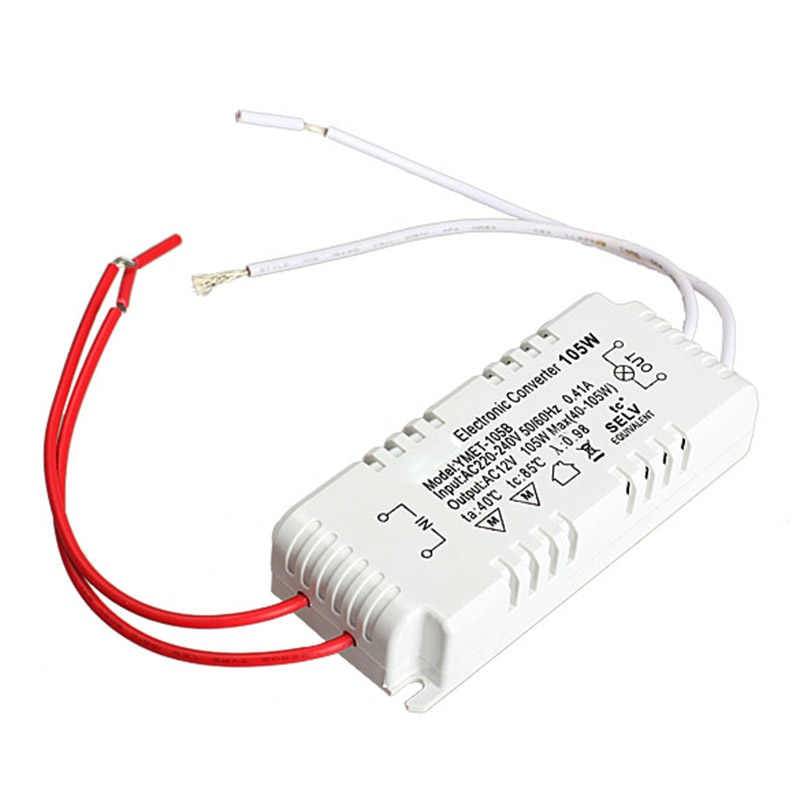

Что представляет собой электронный трансформатор


Электронный трансформатор для галогенных лам не используется для светодиодов

Электронный трансформатор – это схема импульсного источника питания, в основу которой входит высокочастотный генератор, работающий на полупроводниковых ключах, и непосредственно сам трансформатор. Питание такой схемы обеспечивается стандартной сетью переменного тока с напряжением 220В, но на выходе действующее значение находится в области 12В. Сначала питание из электросетей подается на выпрямитель, а затем уже выпрямленное напряжение отправляется в узел генератора и силовых ключей.

Стандартный вариант реализации такой схемы – использование автогенераторного двухтактного типа, ключевой особенностью которого является отсутствие необходимости в использовании каких-либо специальных импульсных источников питания наподобие ШИМ-контроллеров. Автоматический генератор в данном случае переключает транзистор под воздействием напряжений, которые наводятся на обмотки трансформатора, а также обеспечивает положительную обратную связь.

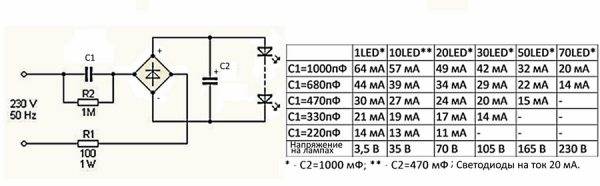

Чтобы обеспечить нормальную работу светодиодных ламп, потребуется любой источник, обеспечивающий стабильное напряжение 12В на постоянной основе и минимизирующий пульсации. Для этого чаще всего используются именно упомянутые выше ИМС.

Обе схемы предусматривают использование интегрального ШИМ-контроллера, которым обеспечивается регулировка работы биполярных или полевых транзисторов. Помимо этого, выходной каскад схемы включает в себя выпрямитель, а также конденсаторы, которыми обеспечивается сглаживание пульсаций – они выступают в роли своеобразного фильтра.

В конечном итоге получается стабилизированный источник питания, пульсации которого соответствуют текущей нагрузке, а также емкости фильтрующих конденсаторов. При необходимости можно обеспечить его реализацию на автогенераторной схеме по аналогии с электронным трансформатором, используя дополнительно цепи обратной связи, чтобы обеспечить необходимую стабилизацию выходного напряжения.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Разделение устройств, понижающих напряжение, по видам

Трансформаторы разделяют по конструктивным особенностям на 2 вида:

  • Тороидальные, или электромагнитные – устаревший вариант, имеющий большие габариты и меньший коэффициент полезного действия (КПД). Этот вид для бытовых нужд уже практически не применяется;
  • электронные (импульсные) устройства – компактные, лёгкие, с высоким процентом КПД, стремящимся к 100%.

Несмотря на то, что первые постепенно вытесняются вторыми во всех областях, не рассмотреть их будет ошибкой.

Тороидальный трансформатор 220 на 12 вольт: устройство, схема

Довольно простое устройство, состоящее из двух катушек с различным количеством витков, установленных на одном стальном сердечнике. От разницы витков зависит изменение напряжения на выходе. Согласно законам физики, любой проводник, по которому протекает электрический ток, создаёт вокруг себя электромагнитное поле, которое усиливается при сматывании провода в катушку. Таким образом, ток, протекая по первичной катушке (на которую подаётся напряжение), создаёт сильное электромагнитное поле, передающееся через стальной сердечник на вторичную катушку, с которой напряжение снимается.

Китайские преобразователи могут быть довольно качественными
Важно! Без стального сердечника такое устройство работать не будет, даже если намотать вторичную катушку непосредственно на первичную. Более того, подобная попытка приведёт к отгоранию провода первичной катушки.. Ниже представлена схема простейшего тороидального трансформатора

Ниже представлена схема простейшего тороидального трансформатора.

Электронное устройство понижения напряжения бытовой сети

Схема электронного трансформатора 220 на 12 вольт более сложна,однако, принцип работы её тот же. В роли стального сердечника с большим количеством витков здесь выступает небольшое ферритовое кольцо с обмотками. Основная работа выполняется тиристорами (динисторами), различными ограничительными резисторами и транзисторами. С подробной схемой можно ознакомиться ниже.

Импульсные понижающие устройства имеют ряд преимуществ перед электромагнитными:

  • малые габариты и вес;
  • высокий КПД;
  • минимальный нагрев, который совершенно незаметен при правильном вентилировании;
  • долгий срок службы.

Важно! Несмотря на все преимущества импульсников, у них есть один недостаток – такой трансформатор нельзя включать в сеть без нагрузки. В случае подобного включения устройство быстро сгорает.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
