Как рассчитать мощность трансформатора для светодиодной ленты

Особенности трансформаторов и их подключения

При подключении трансформаторов питания важно учесть некоторые тонкости этой процедуры:

• включать ИБП без присоединенной к нему нагрузки нежелательно;
• сначала следует подсоединить светодиоды, а затем подавать на них напряжение;
• подключать ленточки светодиодов нужно с учетом полярности, указанной на подложке.

Еще одна особенность процедуры состоит в способе соединения нагрузок (отдельных ленточек). Характерным для них является параллельное подсоединение к выходной колодке ИБП посредством специального переходника — его концы подпаиваются к контактным пятачкам ленты. Однако если общая длина одной полоски превышает 5 метров, допускается использовать последовательное включение. Во всех остальных случаях такое соединение нельзя назвать правильным, поскольку оно приведет к снижению яркости свечения задействованных светодиодных элементов.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

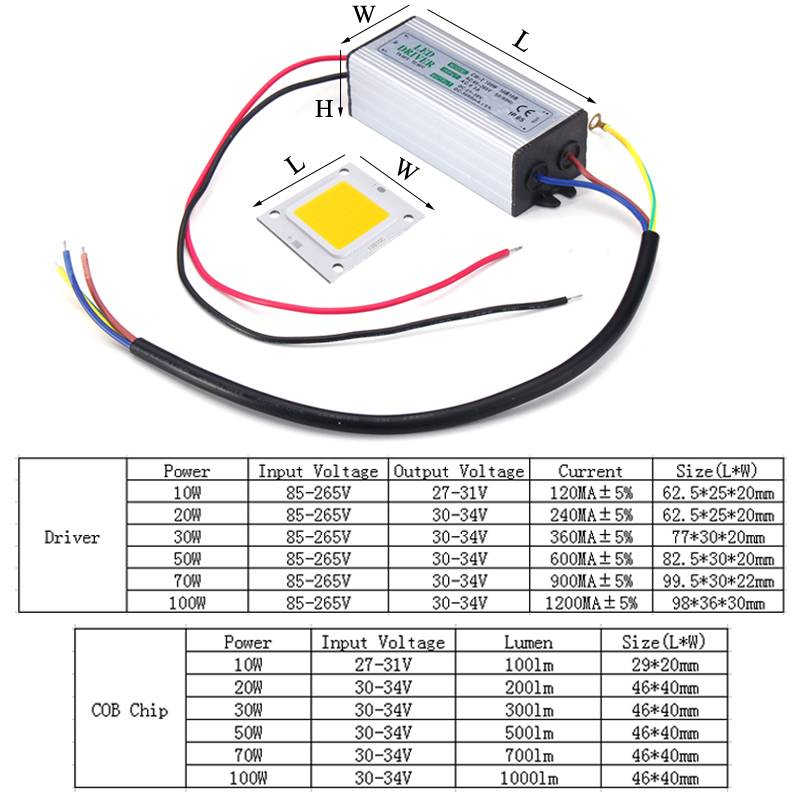

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

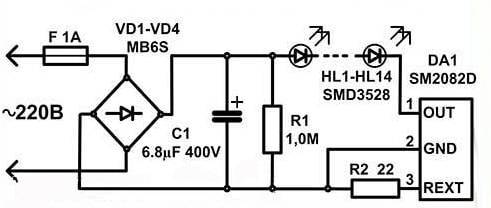

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

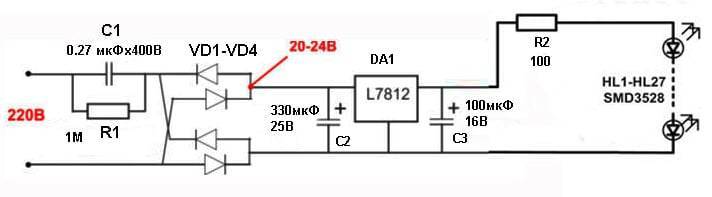

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

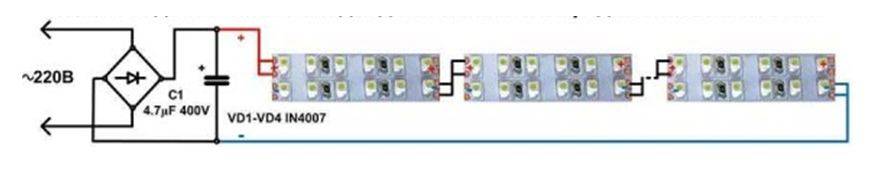

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

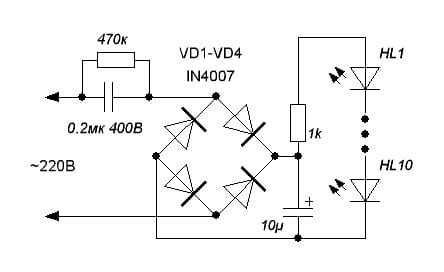

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Принципы подбора и расчета трансформаторов на 12 и 24 В

Поскольку светодиодная лента является расходным материалом, а не комплектным изделием, то блок питания к ней необходимо выбирать, исходя из следующих критериев:

1. Рабочее напряжение. В массовом производстве используются ленты на 12 и 24 вольт. Определить его можно по каталожным картам, где указаны все их технические характеристики,
2. Потребляемая мощность. Этот критерий необходим из соображения нормальной работы освещения, без перегрева трансформатора. Здесь опять-таки придется обратиться к техническим данным, а точнее, к такому параметру, как удельная мощность на каждый погонный метр светодиодной ленты,

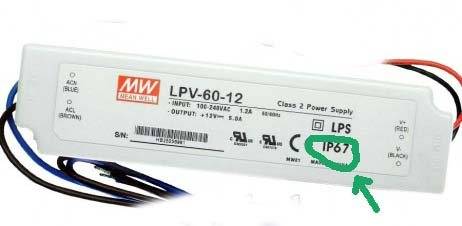

3. Степень пыле-, влагозащищенности. Этот критерий важен, исходя из условий эксплуатации, точнее, места установки. В гостиной этим параметром можно свободно пренебречь, тогда как подсветка в ванной или на улице прямо обязывает к поиску защищенных решений.

А теперь попробуем рассчитать необходимые параметры и выбрать блок питания для упомянутой ранее светодиодной ленты типа SMD 3528. Как помнится, из обозначения мы можем определить размеры отдельного светодиода (3,5 мм×2,8 мм), но они никак не влияют на расчет блока. Поэтому, обратившись к техническим характеристикам определяем ключевые критерии:

• Напряжение – 12В,
• Удельная мощность – 4,8 Вт/м.

Исходя из этого можно определить, что рабочим, выходным напряжением трансформатора должно быть 12 вольт. Расчет мощности ведется с учетом длины ленты, которую требуется запитать. К примеру, необходимо подключить к сети 4-метровую светодиодную ленту. Рассчитать необходимую мощность с учетом 25-процентного запаса можно по формуле:

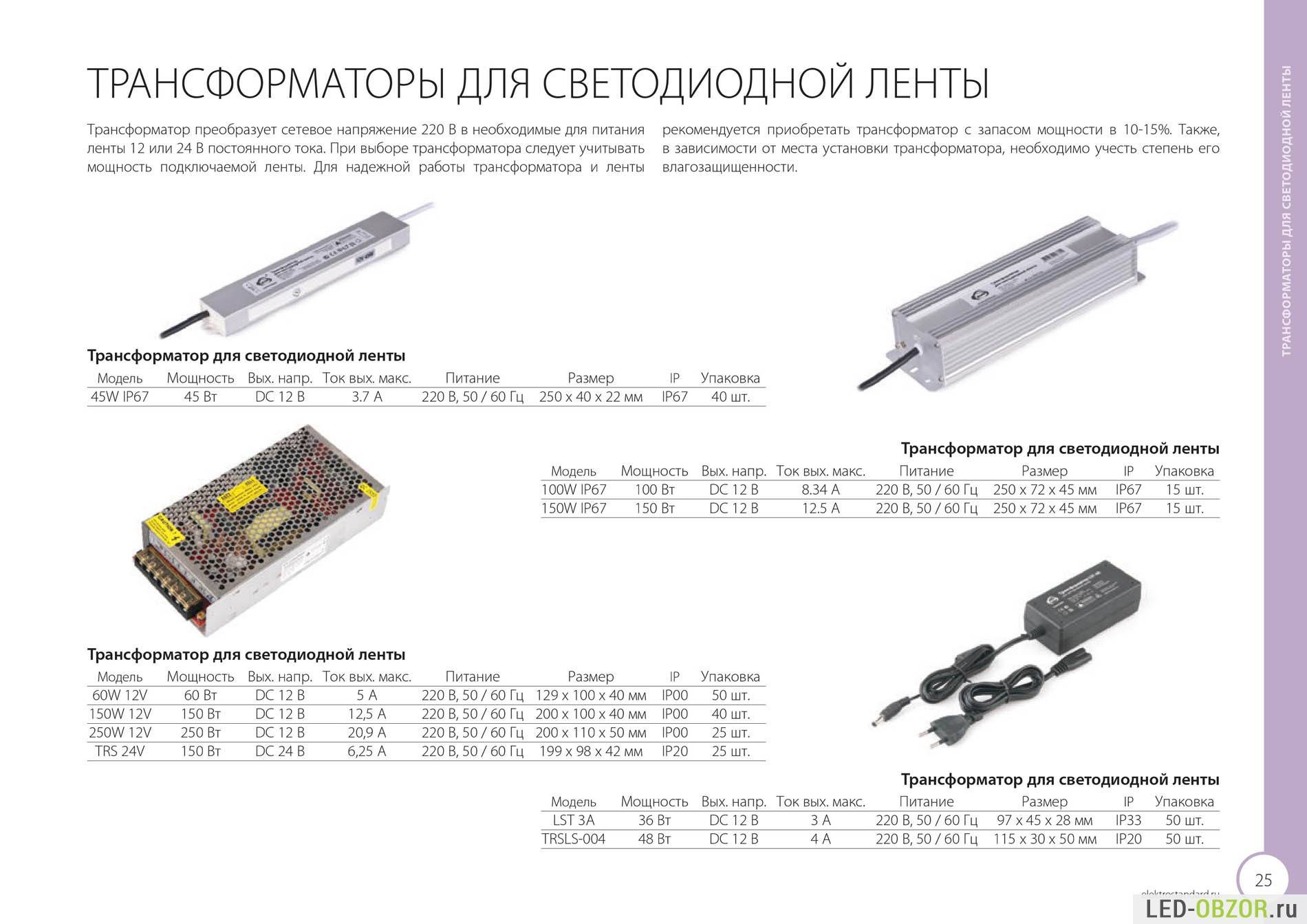

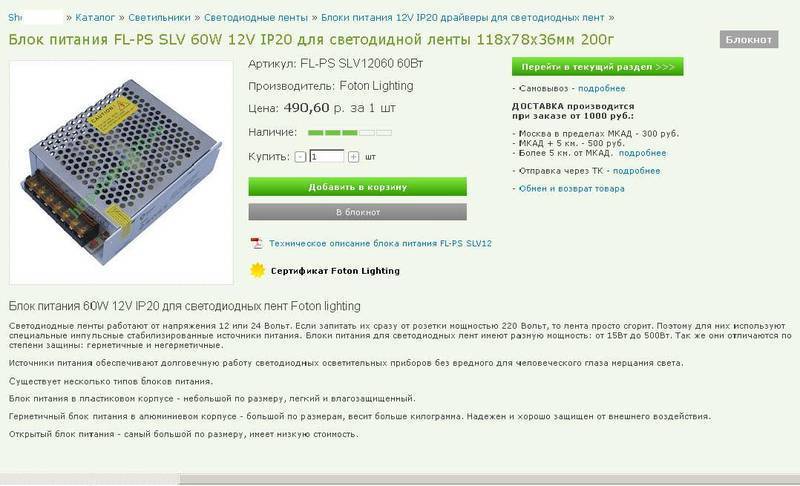

Учитывая это, по каталогам трансформаторов нужно подобрать блок с ближайшей большей мощностью, например, PV-30 (12В, 30Вт). Поскольку он собран в герметичном алюминиевом корпусе, это позволяет использовать его в условиях повышенной влажности, а улице.

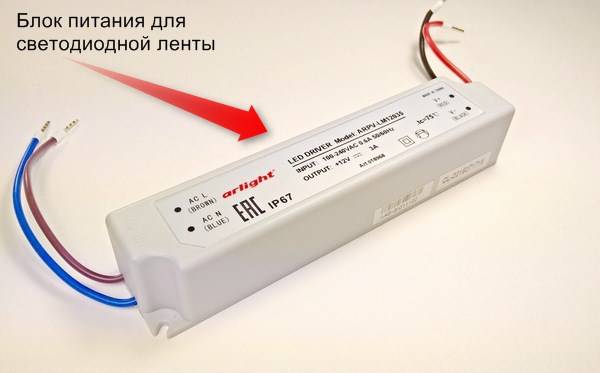

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

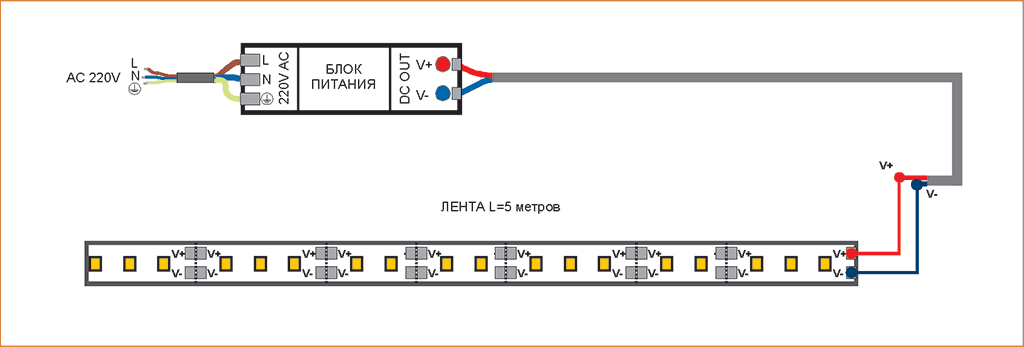

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Особенности и характеристики светодиодных источников

Различные образцы светодиодных изделий различаются по ряду признаков, основными из которых являются:

• направленность светового потока;
• плотность монтажа;
• номинальное напряжение питания;
• степень защиты.

По первому показателю известные образцы LED приборов делятся на фронтальные и торцевые изделия. Наибольшее распространение получили ленты с фронтальной ориентацией и углом рассеивания порядка 120 градусов. Гибкие полосы с боковым источником свечения не так популярны, поскольку излучение у них ограничено угловым радиусом в 90 градусов.

Различные марки ЛЕД лент отличаются показателями защищенности от пыли и влаги. Класс защиты указывается на упаковке изделия в виде сочетания букв IP и следующих за ними двух цифр. Полоска с открытым монтажом диодных элементов относится к классу IP20 – герметизация полностью отсутствует. Максимально защищенная от климатических воздействий лента имеет наивысшую степень, обозначаемую как IP68.

Особенности трансформаторов и их подключения

Схема подключения БП

При подключении трансформаторов питания важно учесть некоторые тонкости этой процедуры:

• включать ИБП без присоединенной к нему нагрузки нежелательно;
• сначала следует подсоединить светодиоды, а затем подавать на них напряжение;
• подключать ленточки светодиодов нужно с учетом полярности, указанной на подложке.

Еще одна особенность процедуры состоит в способе соединения нагрузок (отдельных ленточек). Характерным для них является параллельное подсоединение к выходной колодке ИБП посредством специального переходника – его концы подпаиваются к контактным пятачкам ленты. Однако если общая длина одной полоски превышает 5 метров, допускается использовать последовательное включение. Во всех остальных случаях такое соединение нельзя назвать правильным, поскольку оно приведет к снижению яркости свечения задействованных светодиодных элементов.

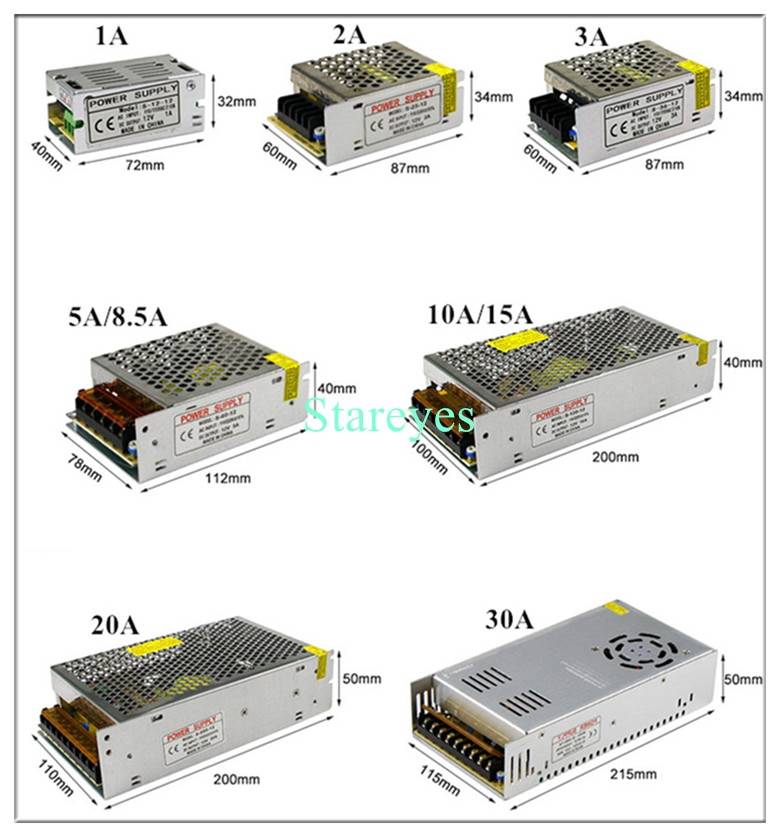

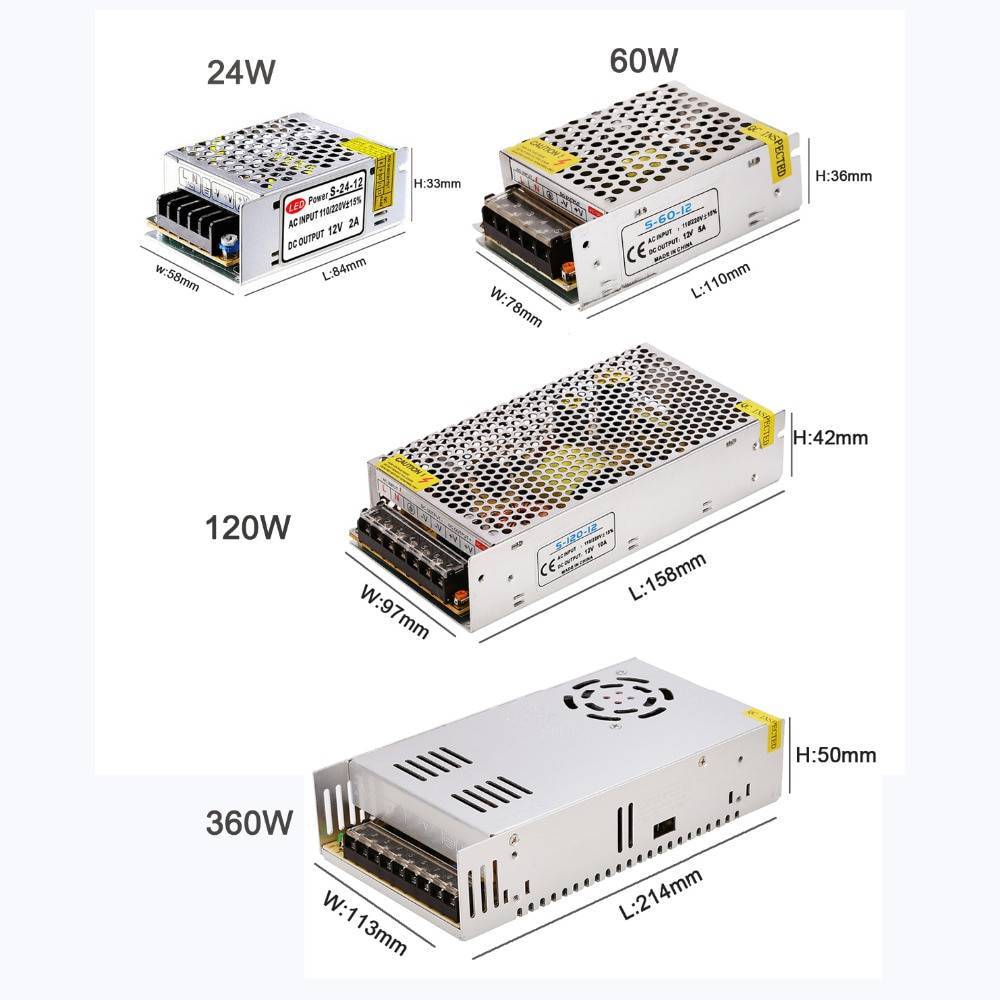

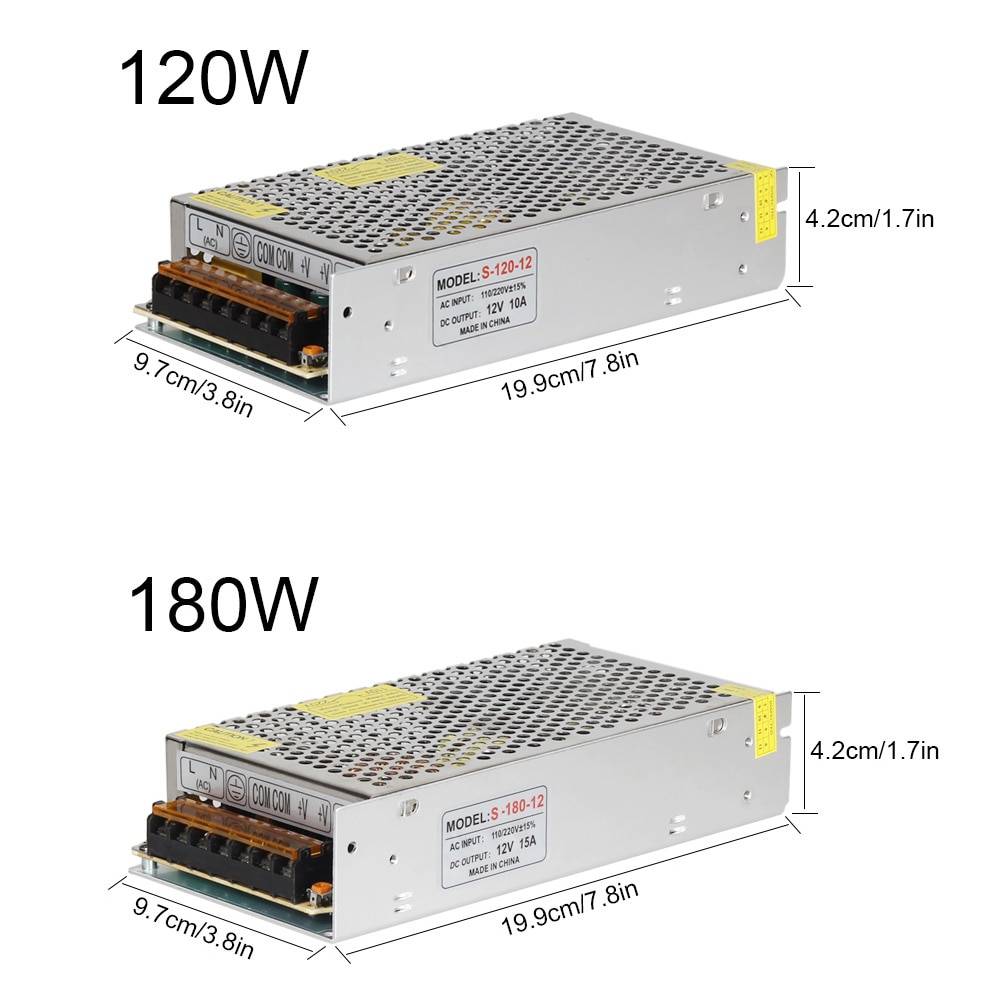

Габаритные размеры

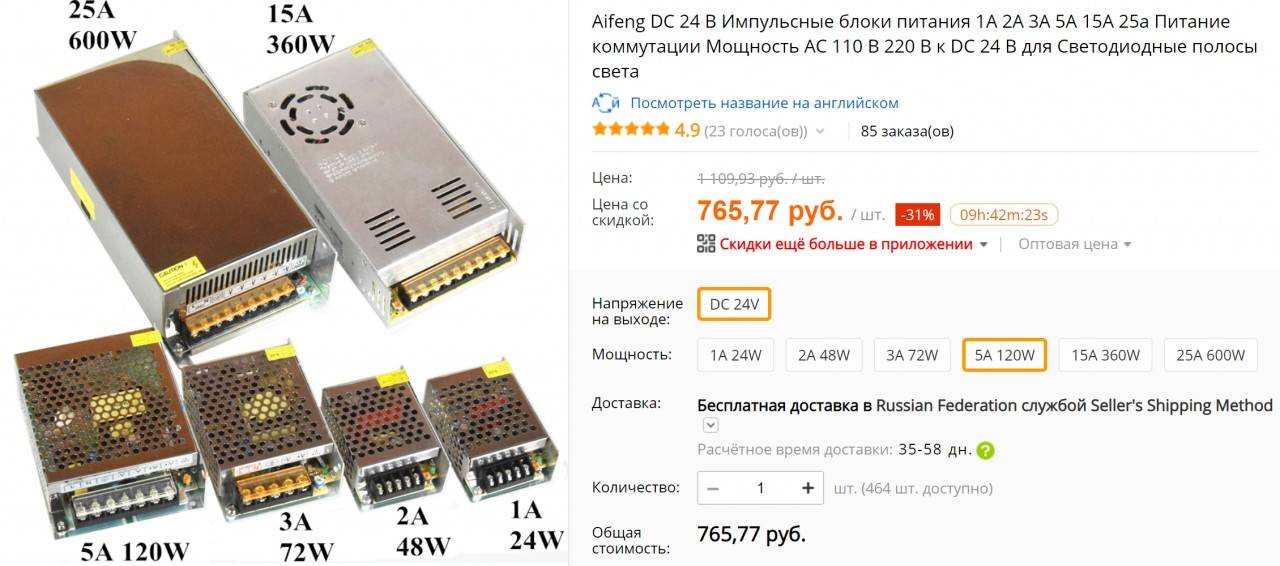

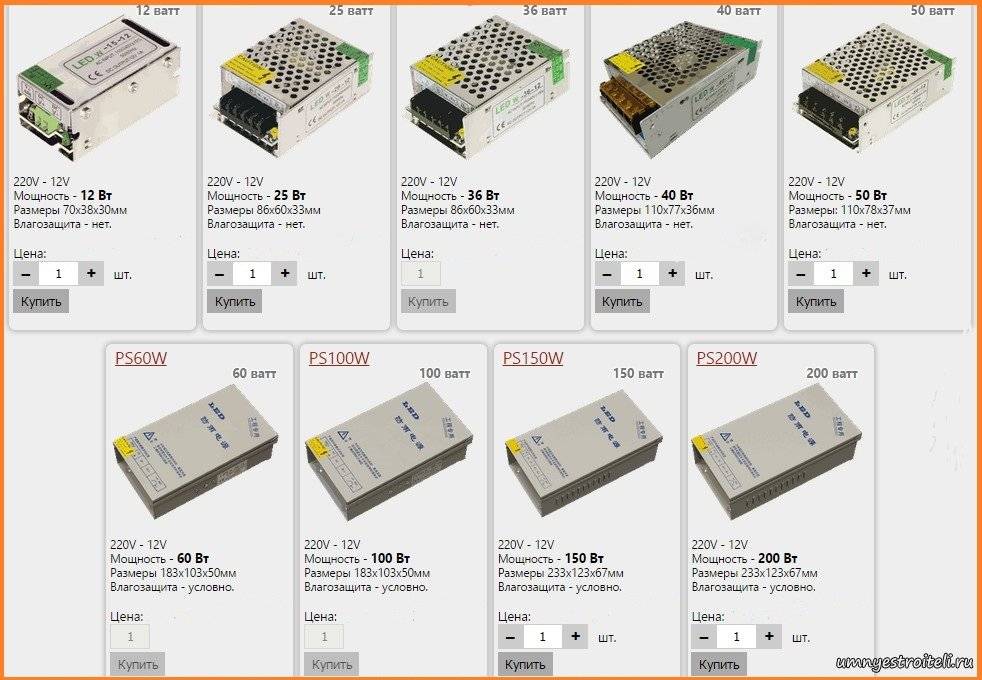

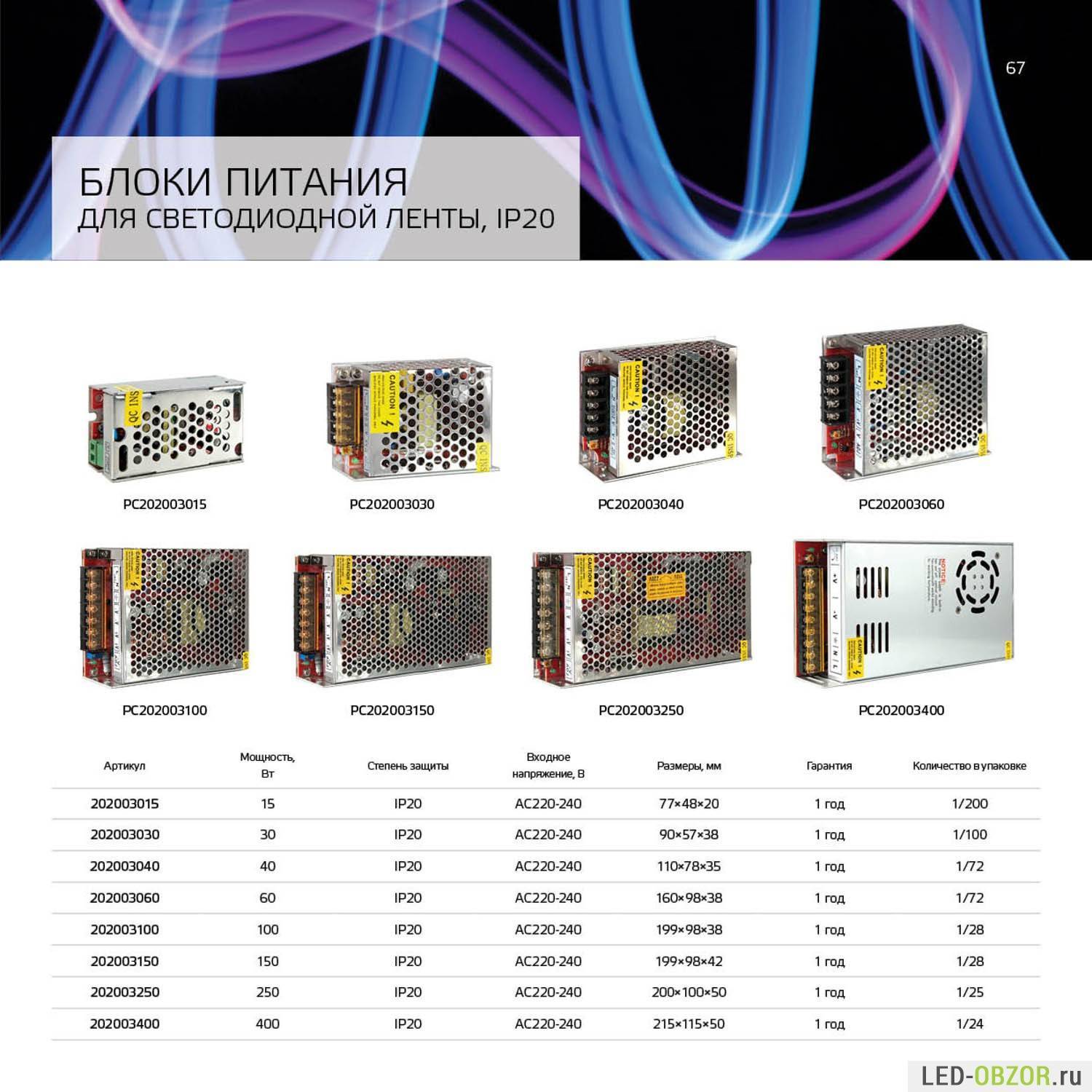

Блоки питания выпускают различных форм и размеров. Чаще всего мощность прибора определяет его габаритные размеры. Чем выше мощность, тем больше прибор. Также мощные приборы имеют вентилятор для охлаждения устройства в процессе работы, а это значительно увеличивает размер и требования к установке.

Для того чтобы скрыто подключить несколько участков ленты, лучше всего выбрать несколько небольших блоков питания, чем один большой. Это выйдет немного дороже, но так можно будет спокойно скрыть блоки питания в конструкциях и распределить нагрузку на несколько приборов.

Как выбрать преобразователь

Диодное освещение используется в самых разных сферах – подсветка рекламных билбордов, оформление салонов автомобилей, дизайн интерьера. Главным компонентом, от которого зависит работа светодиодной ленты, это блок питания. Он представляет собой трансформатор напряжения из сетевого 220 В в рабочее 12 В или 24 В.

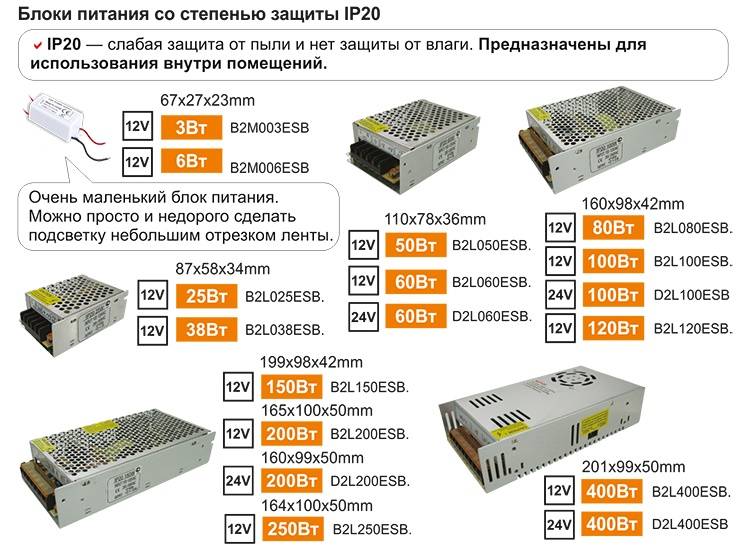

Блоки питания бывают:

• открытые – используются в помещениях без повышенного уровня влажности;
• полугерметичные – разрешено использовать на улице, но под навесом, чтобы на них не попадала вода;

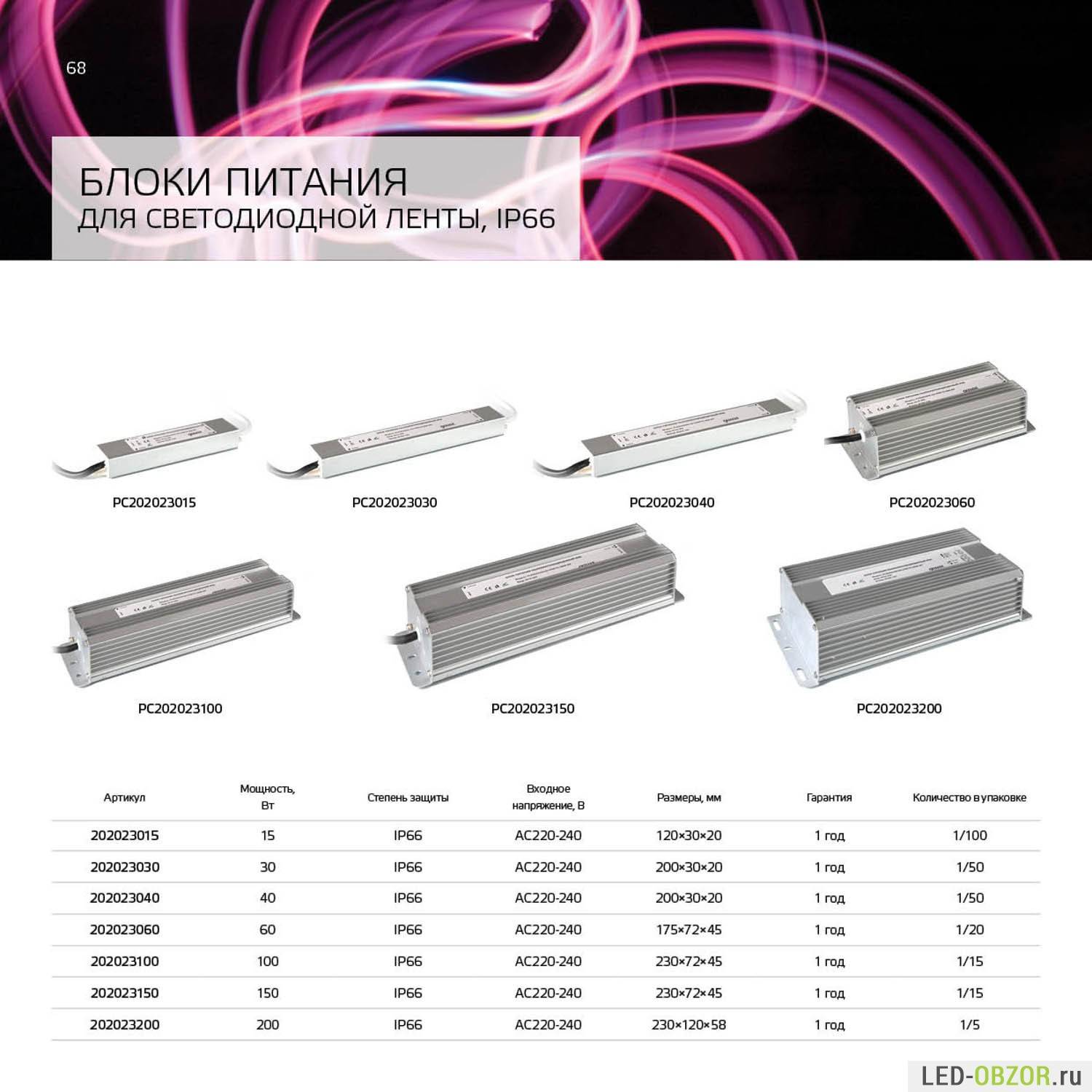

• герметичные – помещаются в бассейны, ванные и другие типы помещений с повышенной влажностью.

По виду источников напряжения выделяют:

1. Трансформаторные блоки, в которых основой является силовой трансформатор. Схемы просты и надежны, но приборы обладают большим весом и высокой стоимостью. Практически не используются.
2. Импульсные. Подходят для применения в светодиодных лентах. К преимуществам относятся цена, размеры и вес, мощность и устойчивость к токовым нагрузкам. Недостатки – сложность схемы, чувствительность к влаге, импульсные помехи. Современные технические средства помогают устранить эти недоработки, но стоимость их будет выше.

По мощности различают от 12 до 800 Вт. По силе тока от 1 А до 66 А.

По типу охлаждения:

• пассивное;
• активное.

По материалу корпуса:

• из алюминия;
• из металла;
• из пластика.

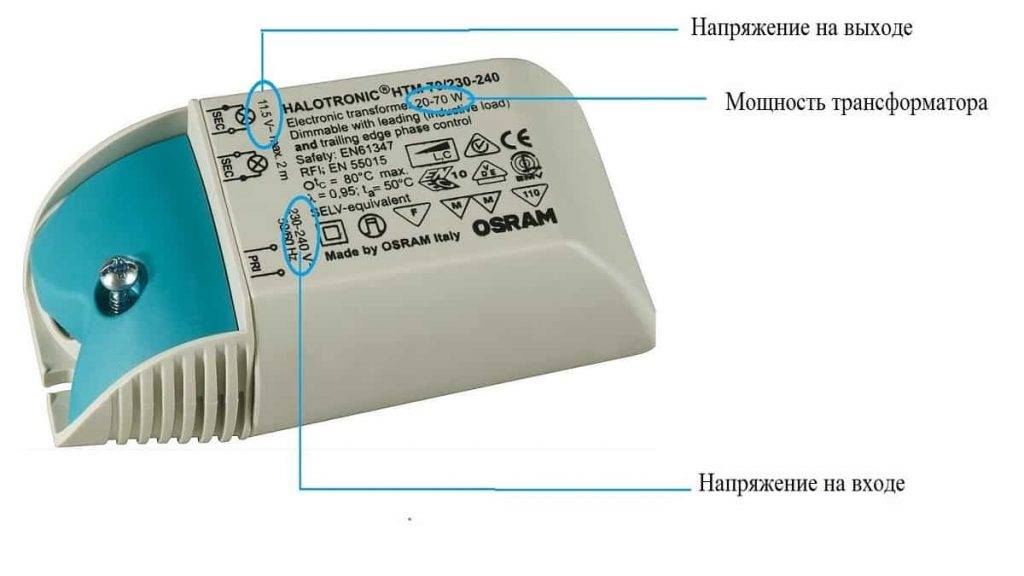

Основные технические характеристики блоков питания:

• входное напряжение – показывает, в какую сеть можно подключать устройство;
• выходное напряжение – показывает, в какое напряжение преобразуется;
• номинальная мощность – нагрузка, на которую рассчитан блок питания;
• тип напряжения на выходе – постоянное или переменное.

Перед тем как выбрать блок, нужно заранее продумать размещение. К месту установки также предъявляются требования:

• около корпуса необходимо по 20 см воздушного пространства со всех сторон для вентиляции;
• нельзя устанавливать прибор рядом с нагревательными элементами;
• при использовании двух и более преобразователей нельзя располагать их вплотную друг к другу;
• открытые и полугерметичные приборы нельзя размещать под прямыми солнечными лучами;
• к трансформатору должен обеспечиваться доступ.

Выбор прибора основывается на том, какой нужен способ подключения, корпус, принцип охлаждения, мощность и дополнительные функции. Для расчета мощности блока нужно знать нагрузку 1 метра ленты и длину изделия.

Корпус

Все виды блоков питания различаются по корпусу. Внутренние составляющие и принцип работы схожи. Выбор зависит от условий эксплуатации.

Схемы подключения трансформатора с диодной лентой

Обязательное условие правильного подключения – соблюдение полярности. За плюс отвечает красный провод, за минус – провод синего или черного цвета. Если вы перепутали и подключили неправильно, то бояться не стоит, просто поменяйте местами провода. Существует несколько схем подключения, все зависит от длины LED-ленты, количества блоков питания и т.д. Рассмотрим детально каждый способ.

Прямой способ подключения

Этот способ, как правило, используется в случае подключения отрезка осветительного прибора равному 5 м. Можно пробовать подключать и более длинные отрезки, если это позволяет сделать мощность БП. При подключении руководствуйтесь этой схемой.

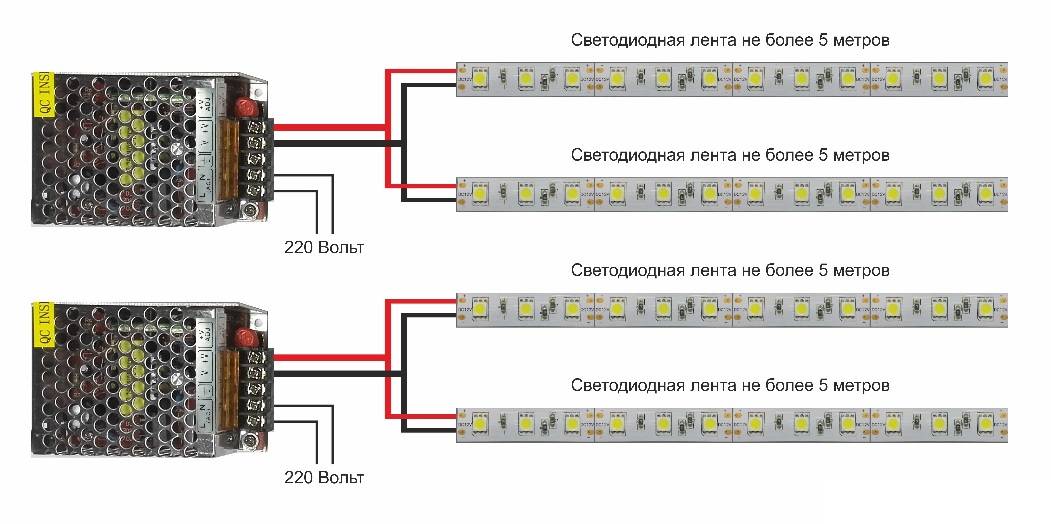

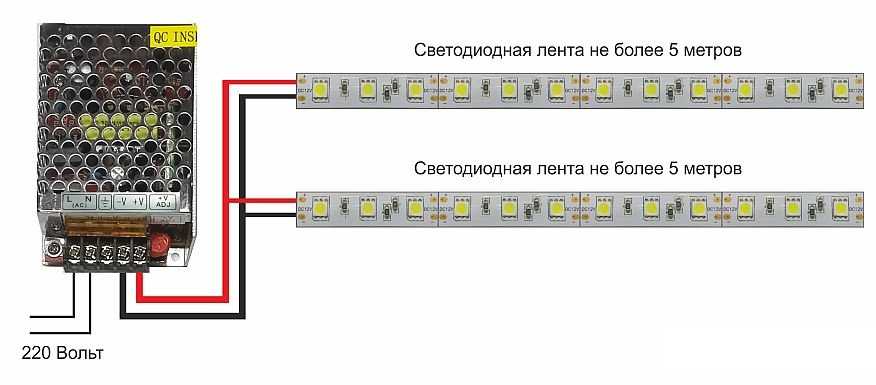

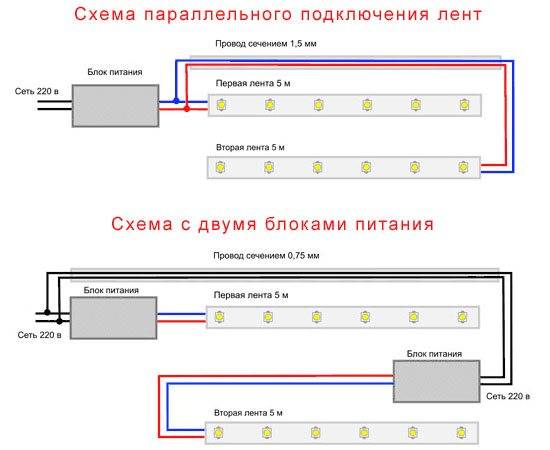

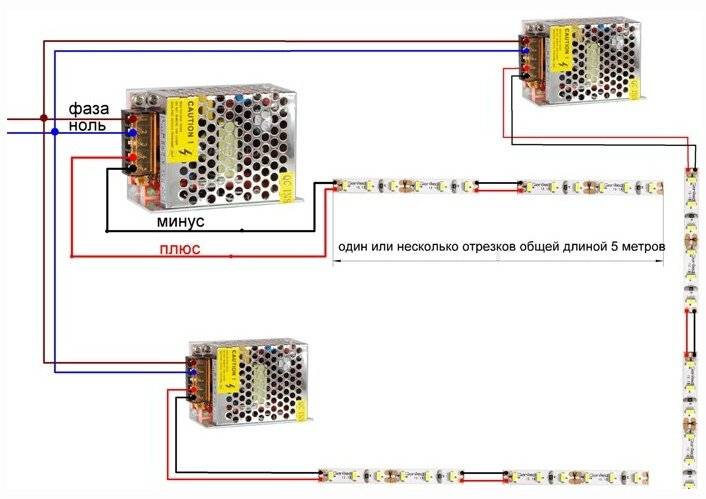

Параллельный способ подключения с одним или двумя БП

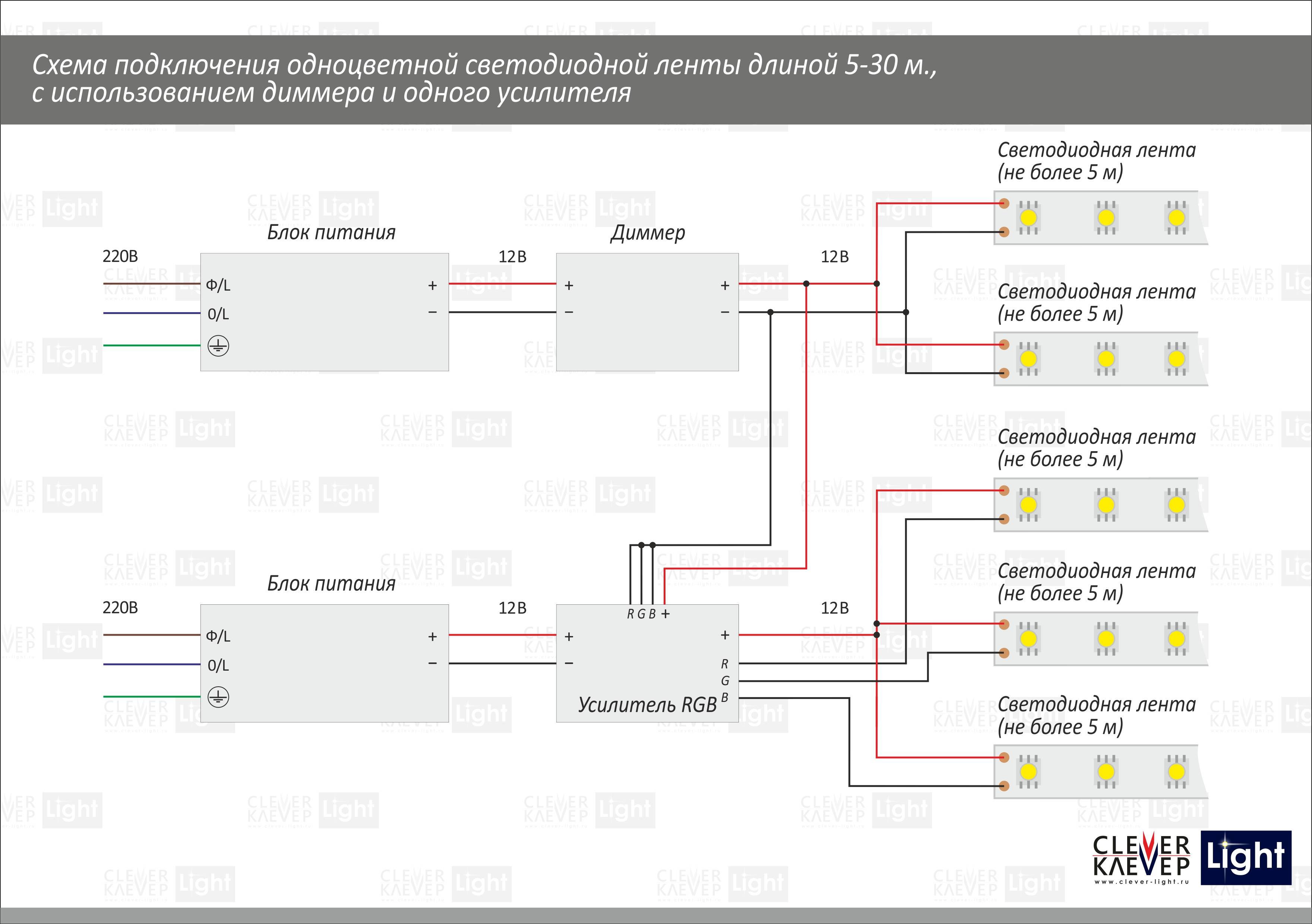

Чаще всего, если нужно подключить несколько светодиодных устройств, то они соединяются между собой параллельно. Главное, чтобы хватило мощности одного БП на несколько потребителей. Способ параллельного подключения с использованием двух блоков питания существенно лучше по двум причинам. Первая причина – мощность распределяется равномерно. Вторая – габариты БП буду сравнительно меньше, что позволяет незаметно их спрятать. Выполняйте подключение трансформатора для диодной ленты любым из понравившихся способов, согласно схеме ниже.

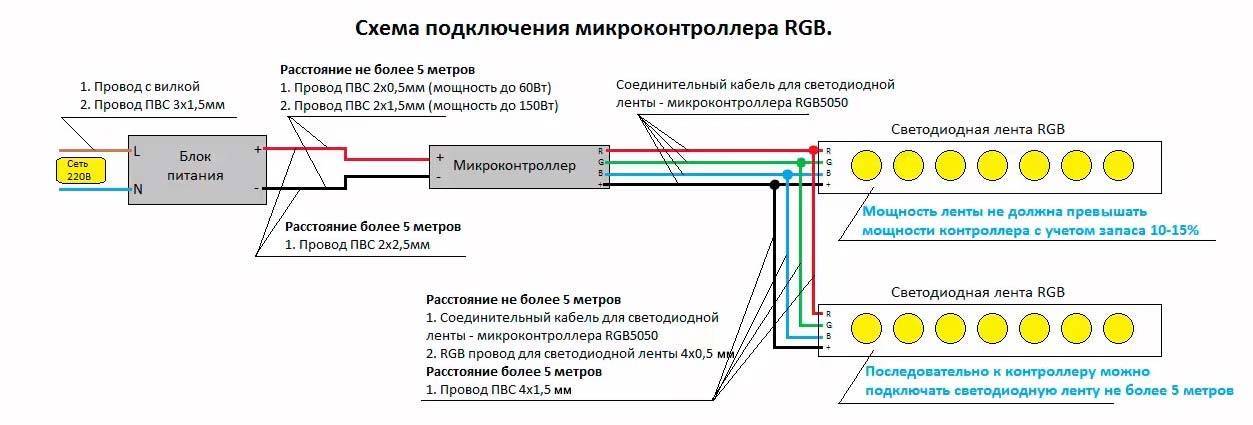

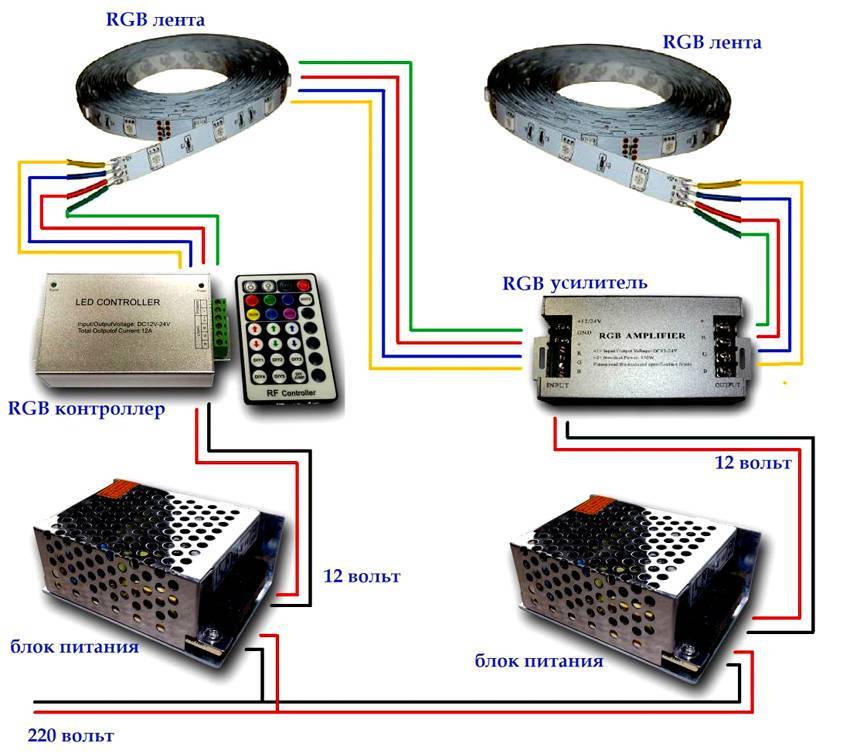

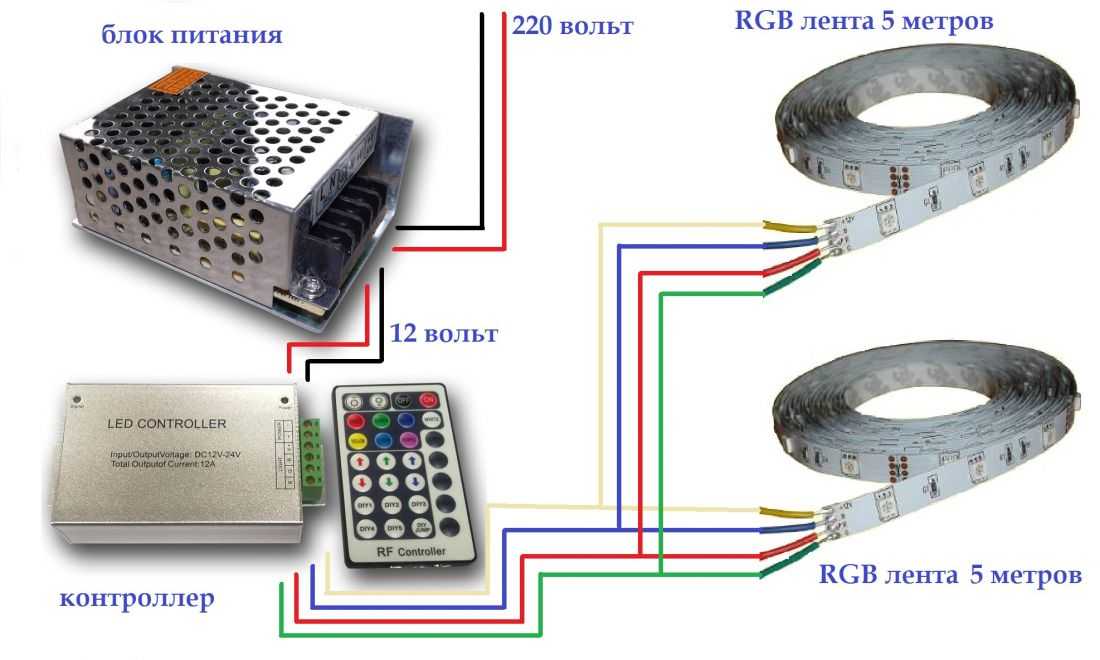

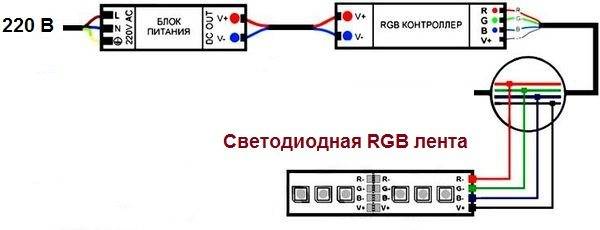

Способ подключения RGB ленты

В этом случае имеются более существенные изменения – появление контроллера в цепи. Соединение контроллера с БП выполняется с соблюдением полярности. А подключение к контроллеру производится при помощи четырех проводов. Один из них общий провод, а остальные три соответствуют каждому из цветов LED-ленты (зеленый, синий, красный). Подробная схема соединения ниже.

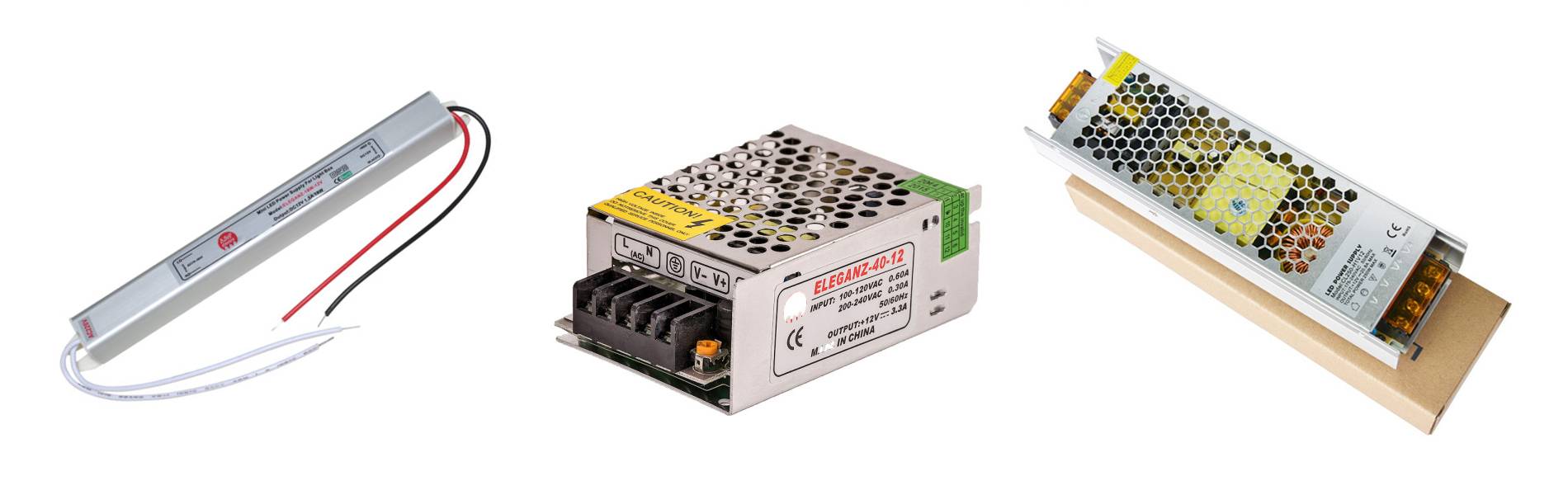

Варианты исполнения ИБП

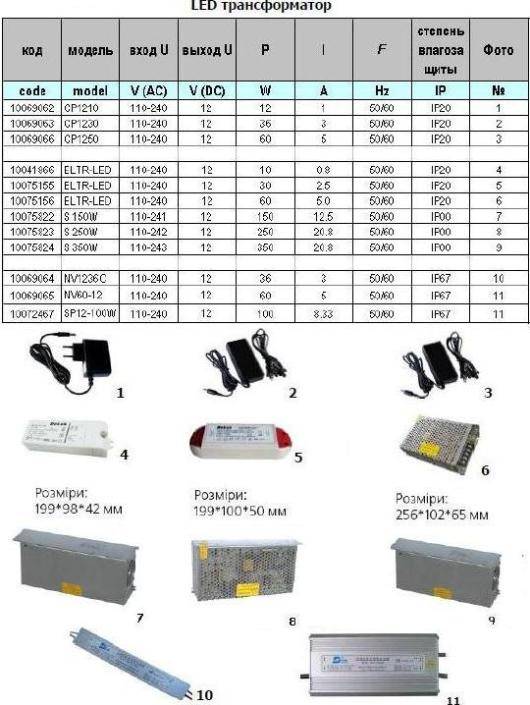

По своему исполнению и рабочим характеристикам источники питания для светодиодов подразделяются на следующие виды:

• компактный сетевой блок, внешне похожий на зарядное устройство для телефонов;
• небольшой по размерам модуль, помещенный в прямоугольный продолговатый корпус;
• электронный балласт в полностью герметичной коробке;
• аналогичная схема, размещенная в негерметичном корпусе стандартного размера.

Блоки имеют небольшую мощность (30-36 Ватт), но зато стоят достаточно дешево. Модули отличаются большим показателем мощности (до 75 Ватт). Подобно первым образцам они рассчитаны на работу с декоративной подсветкой, но в отличие от них имеют более высокую стоимость.

Электронные балласты в полностью герметичном корпусе предназначаются для эксплуатации в суровых климатических условиях. Они используются для освещения рекламных щитов и подобной продукции, размещаемой на улице. Их негерметичные аналоги, помещенные в корпус типового размера, широко применяются в быту и в рабочих офисах. Среди современных производителей трансформаторных источников питания особой популярностью пользуются российские компании ММП «Ирбис» и ИПС, а также зарубежные «Helvar» и «Mean Well» (Тайвань).

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

• Рист – минимальная мощность блока питания;
• Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
• Lленты – общая длина отрезков полотна;
• Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

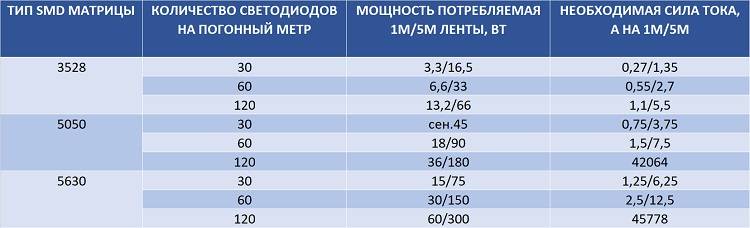

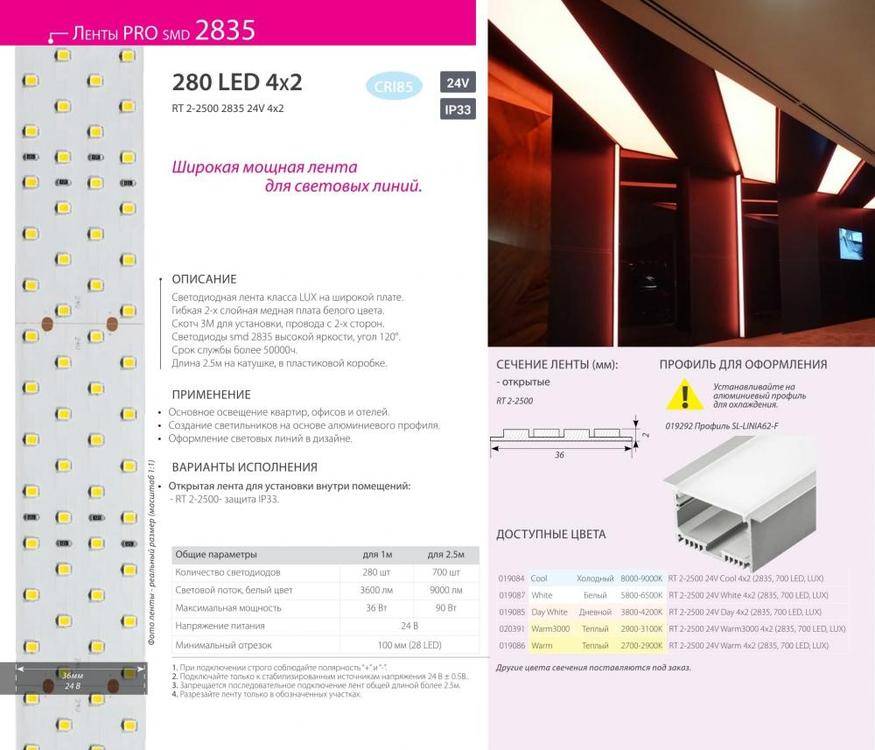

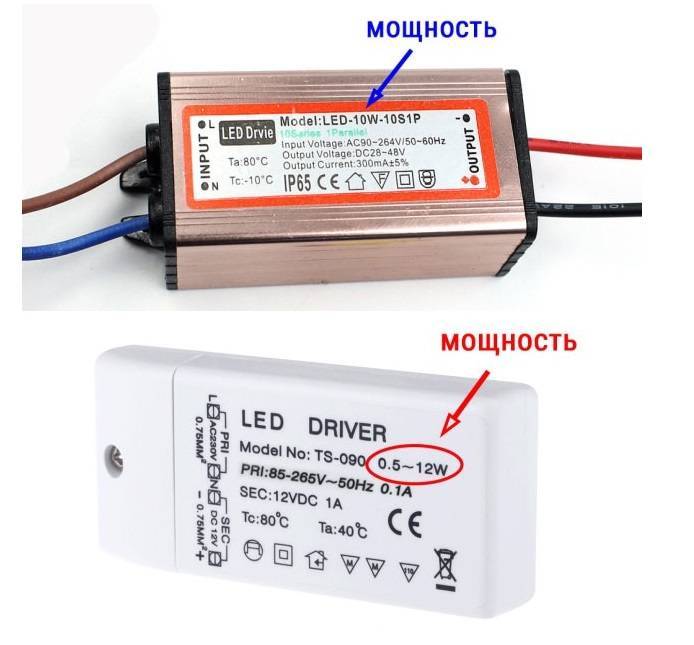

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

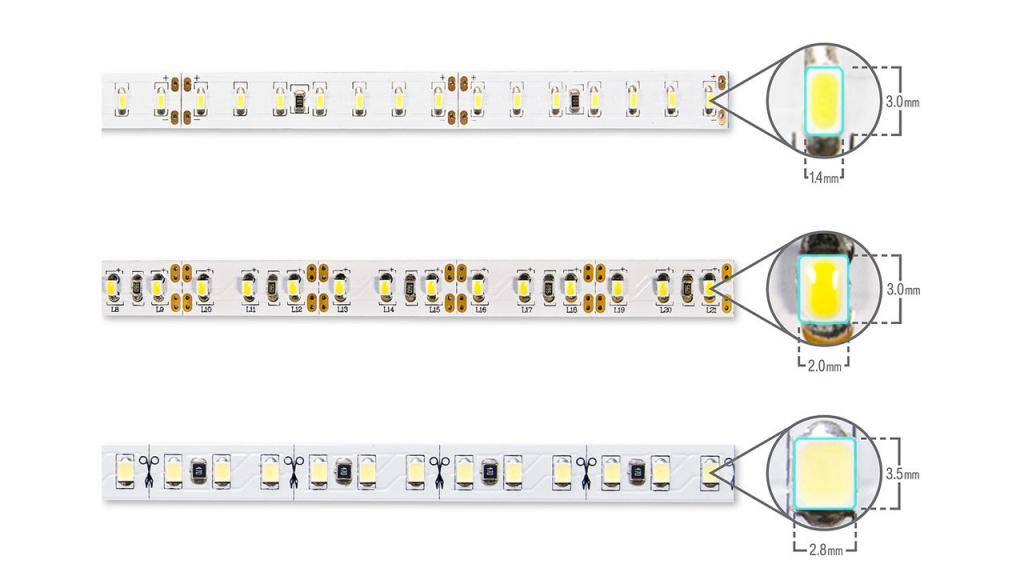

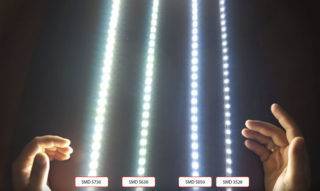

Светодиоды 5050 и 3028 различаются размером.

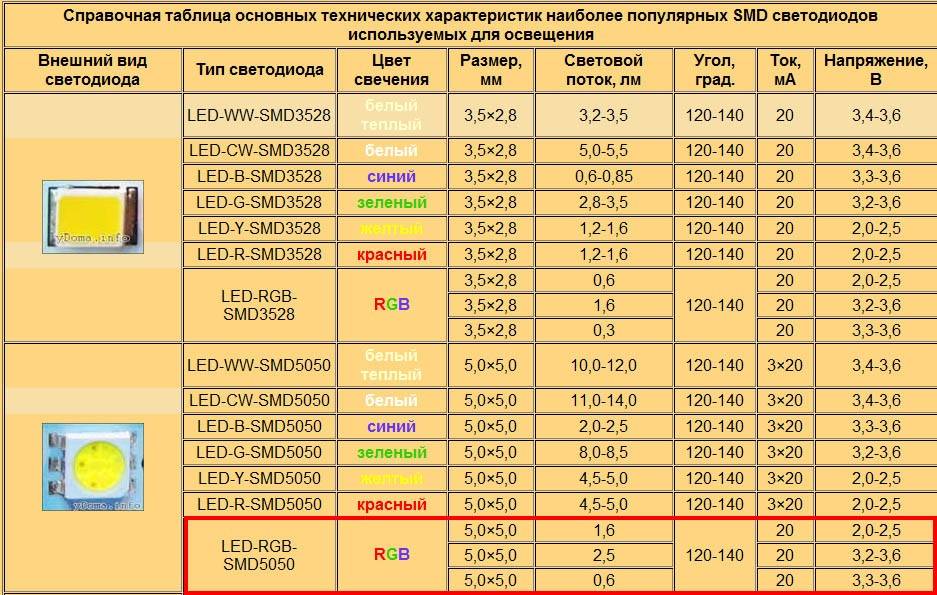

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод				-1	5730-2
Размеры, мм	3,5х2,8	5х5	5,6х3	4,8х3	4,8х3
Потребляемая мощность, Вт	0,06	0,2	0,5	0,5	1
Потребляемый ток, А	0,02	0,06	0,15	0,15	0,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

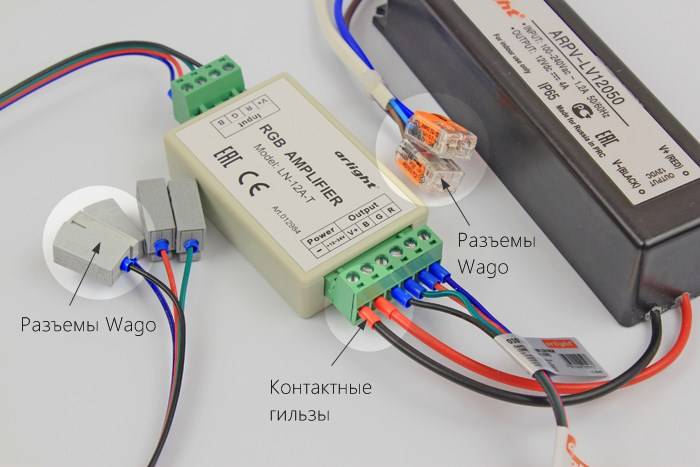

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

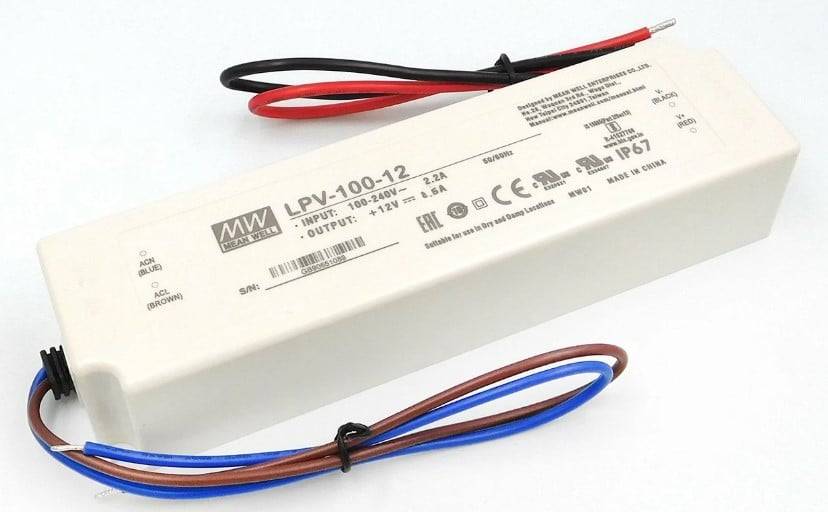

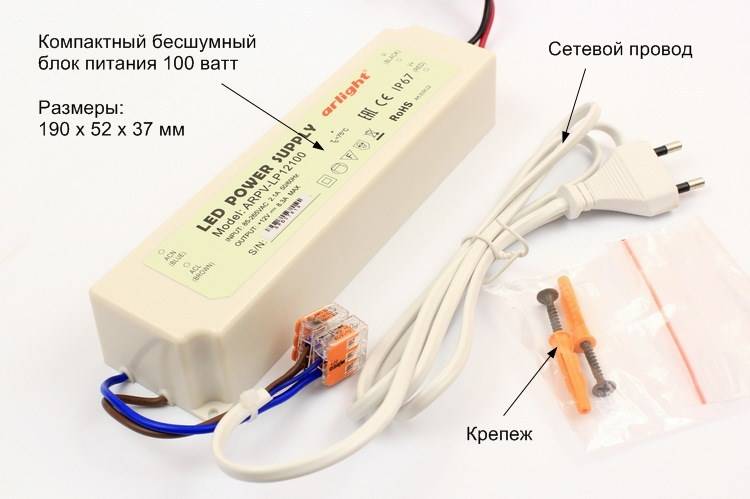

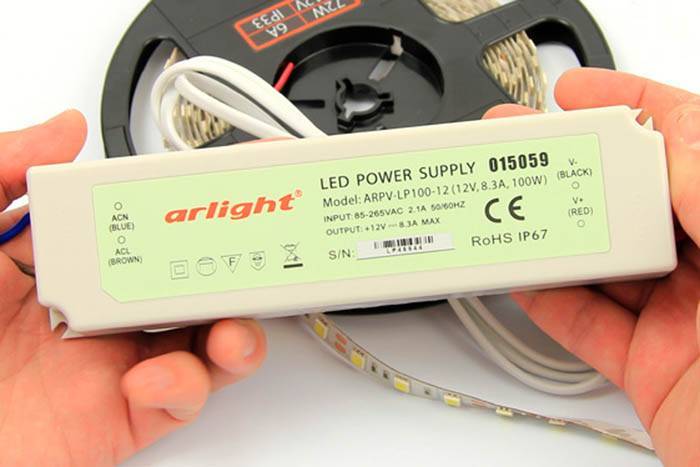

Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли

Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом)

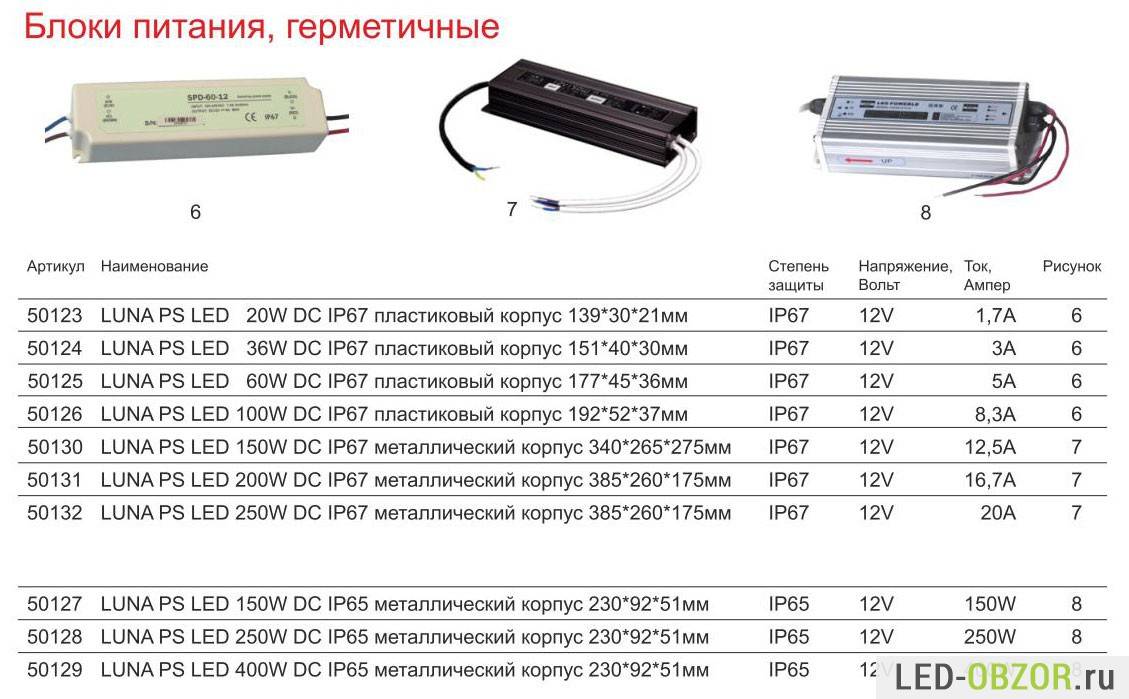

Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП — освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне. У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.
