Что такое терморегулятор на водонагревателе

Как работает газовый проточный бойлер

Все основные элементы газового проточного бойлера смонтированы внутри прочного металлического корпуса. Вода, поступающая из магистрали водоснабжения проходит в теплообменник, под которым расположена газовая горелка. Устройство довольно простое с первого взгляда, но для того, чтобы газовый нагреватель работал без аварий – вся система должна быть оборудована довольно сложными автоматическими устройствами.

Непосредственно после того, как вы открываете кран с горячей водой – в автоматике бойлера открывается клапан, который открывает подачу газа. В хороших моделях поджиг поступающего газа производится автоматически, а в более скромных вам для этого придется нажать специальную кнопку.

От сжигания природного газа образуются продукты сгорания, которые удаляются через дымоход. Существуют варианты газовых бойлеров с закрытыми камерами сгоряния, в которых продукты сгорания удаляются через металлический коаксиальный рукав.

Как правило газовые нагреватели монтируются в домах, подключенных к магистральным системам газоснабжения. Они безусловно лидируют по соотношению цена-качество при таких условиях. Газовые проточные бойлер имеют довольно скромные размеры. Невысокая стоимость расходуемого для нагрева воды газа позволяет их назвать удачным экономным вариантом. Так, стоимость нагрева воды в таком устройстве примерно в три раза ниже, чем в его электрическом аналоге. Видимо вследствии этого, а также из-за необходимости снабжения таких устройств надежной автоматикой – стоимость самой газовой колонки выше, чем у электрического бойлера.

Газовый проточный бойлер, рекомендованный для установки в квартиру может подавать в кран до 17 литров горячей воды в минуту.

Солнечные нагревательные бойлеры

Несмотря на общую суровость российского климата – солнечные водонагреватели в последнее время стабильно повышают количество продаж. Связано это прежде всего с тем, что такое устройство практически не имеет эксплуатационных расходов. Однажды потратившись на систему солнечного нагрева вы можете забыть о расходах на несколько десятков лет. Современные устройства позволяют качественно аккумулировать тепло, нагревая воду и удерживать ее в нагретом состоянии в течении довольно продолжительного времени. Однако к выбору такого устройства необходимо подойти очень тщательно, потому что не всякий гелионагреватель будет хорошо работать даже в солнечную погону в суровом зимнем российском климате.

Как правило, для комплектации частного дома рекомендуется установка солнечного коллектора с аккумулирующим баком емкостью в 300 литров. Горячую воду в такой бак будут поставлять два коллектора. Использовать ее можно не только на бытовые цели, но и, например на подогрев воды в бассейне.

Принцип работы такого устройства довольно прост: трубопроводы с протекающей водой помещаются в специальные прозрачные емкости, заполненные либо веществом, адсорбирующим тепло, либо просто вакуумом.

Виды

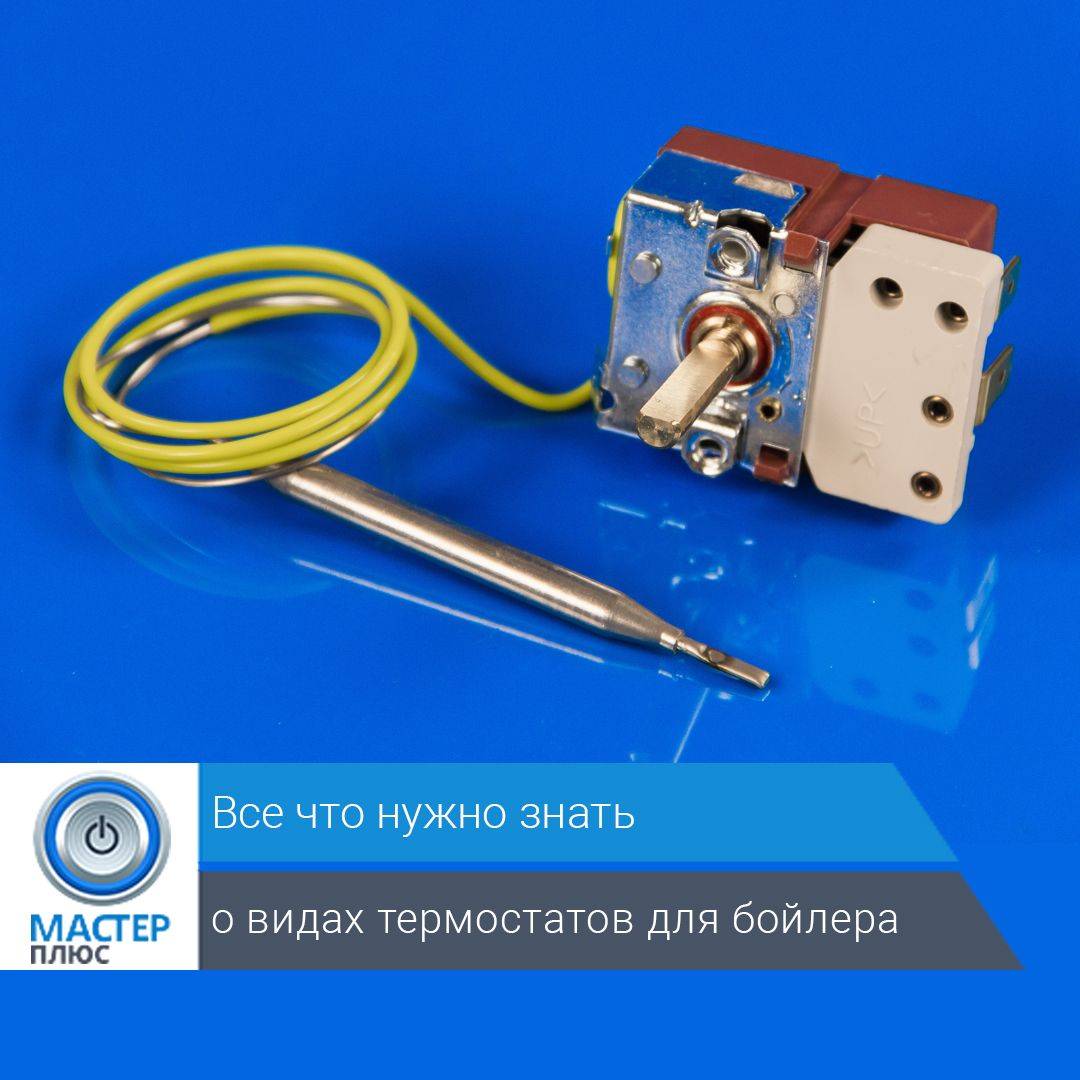

Современные бойлеры, как правило, уже оборудованы термостатами, среди которых выделяют стержневые, электронные, биметаллические и капиллярные модели.

Стержневой термостат является самым распространённым типом бытовых терморегуляторов и представлен в виде небольшой трубки, линейно расширяющейся при повышении температуры и давящей при этом на реле выключателя. Обратный процесс с включением ТЕНов происходит при остывании воды в баке и понижении её температуры ниже заданных значений.

Среди достоинств моделей данного вида можно отметить невысокую стоимость приборов, к минусам относят некоторую неточность в работе, связанную с близким расположением устройства к системе подвода холодной воды, из-за чего работа термостата часто бывает не вполне корректной. В виду постоянного охлаждения прибор не успевает своевременно среагировать на нагрев жидкости и не отключает ТЭН. Поэтому температура воды из бойлеров, оборудованных стержневыми термостатами, часто превышает заданные значения.

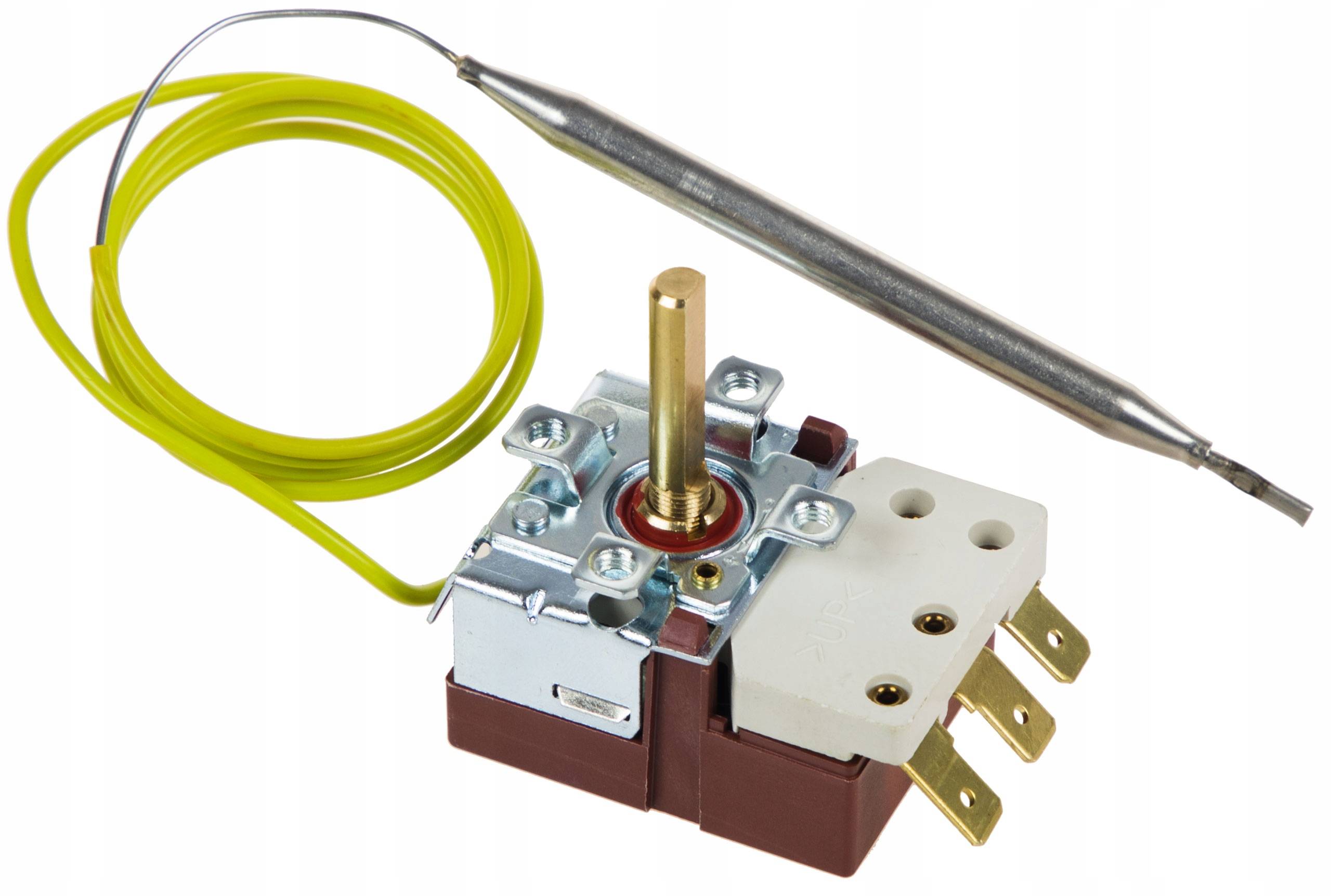

Капиллярный термостат является наиболее современным образцом терморегулятора и представляет собой трубку, внутри которой размещена капсула, содержащая контрастную жидкость. При повышении температуры вода оказывает давление на мембрану, которая, в свою очередь, размыкает контакты нагревательного элемента. Данный вид термостатов отличается повышенной точностью и долгим сроком службы. Трубка, содержащая баллон, выполнена из антикоррозийных сплавов, в связи с чем агрегат не подвержен появлению ржавчины и окислению. Температурная погрешность капиллярных термостатов не превышает 3 градусов.

Электронный термостат снабжен защитным реле, останавливающим работу ТЕНа при пустом баке. Стоимость таких моделей несколько превышает цену более простых аналогов. Терморегуляторы данного типа устанавливаются на бойлеры известных мировых брендов, и отличаются высокой точностью, надёжностью и простотой в использовании. Особо технологичные модели имеют функцию программирования температуры и времени включения.

Биметаллические. Если в стержневых и капиллярных моделях индикатором изменения температуры является жидкость, находящаяся в запаянной трубке, то в термостатах этого вида роль жидкости выполняют металлические пластинки. При изменении температурного режима пластины изменяют своё расположение и размыкают или замыкают электрическую цепь.

По предназначению терморегуляторы подразделяются на регулируемые, защитные и регулируемо-защитные. Первые поддерживают температуру нагреваемой жидкости в определённом диапазоне и работают в автоматическом режиме. Достигая верхнего предела заданного значения, реле размыкает контакты, и нагрев воды прекращается. По достижении нижнего предела заданного температурного режима, реле замыкает цепь, и работа керамического или стального ТЭНа возобновляется.

Защитные термостаты предназначены для принудительного отключения нагревательного элемента по достижении заданных параметров нагрева. Включить нагреватель после такого отключения можно только вручную. Обычно такие термостаты ставят в качестве второго дополнительного прибора, предназначенного для отключения ТЭНа в случае отказа основного терморегулятора. Температура в защитных приборах устанавливается на отметке 95 градусов, что предотвращает закипание воды и возможный взрыв бойлера. Третий тип – регулируемо-защитный – является устройством, сочетающим в себе свойства первого и второго видов, и считается наиболее универсальным прибором.

По способу крепления термостаты для водонагревателей можно разделить на врезные и накладные модели. Первые используются при механическом управлении, вторые – при электронном.

Строение бойлера

Чтобы в процессе ремонта вы не запутались в многочисленных узлах и деталях бойлера, для начала разберемся в строении прибора:

• ТЭН – трубчатая нагревательная деталь: чем выше ее мощность, тем оперативнее нагревается вода, но и тем чаще ломается нагреватель.
• Термодатчик – регулятор температуры подогреваемой воды в накопительной емкости, который может быть представлен или обычной шкалой со стрелкой, или электронным индикатором, в зависимости от модификации бойлера.
• Шланги слива и подачи – для горячей и холодной воды соответственно.
• Термостат – капиллярный, стержневой или электронный прибор автоматизации подогрева воды: сначала термодатчик, определив температуру жидкости в баке, включает/выключает термореле, которое далее активирует/деактивирует работу ТЭНа.
• Изоляция – уплотнительные прокладки, которые служат защитой от протечек в зоне соприкосновения бака и нагревательного элемента. Детали быстро изнашиваются, поэтому требуют частой замены.

Строение бойлера

• Бак – накопительная емкость из нержавеющей стали с пластиковым, металлическим или эмалированным внешним корпусом.
• Магниевый анод – стержень, который призван защищать нагреватель и бак от коррозионных процессов.

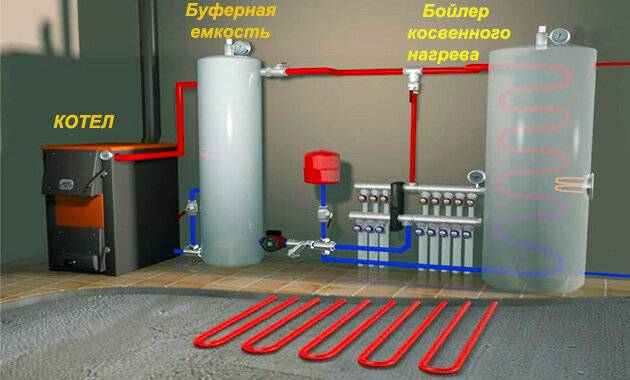

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Уязвимые элементы водонагревателя

Еще перед установкой устройства следует внимательно изучить его технический паспорт и инструкцию по эксплуатации. В этих документах обычно достаточно точно отражено устройство прибора, описано положение основных элементов, даны рекомендации по правильному использованию и т.п.

Накопительный бак бойлера обычно делают из нержавейки толщиной около двух миллиметров. Снаружи на емкость наносят слой теплоизолятора, который закрывают корпусом из металла или полимерных материалов

Многие поломки водонагревателей так или иначе связаны с баком, и проявляются они в виде течи. Чтобы правильно отреагировать и выбрать верную стратегию устранения проблем, следует определить место течи и выявить ее причину.

Не всегда причиной протечки является повреждение бака, чаще ее наличие сигнализирует о том, что:

• прохудилась защитная прокладка;
• возникли проблемы в работе ТЭНа;
• испортился терморегулятор и/или термодатчик.

Для защиты накопительного водонагревателя в схему обвязки включается или встраивается в корпус предохранительный клапан, наличие которого существенно сокращает число поломок и возникновение аварийных ситуаций.

Иногда течь возникает в области входа в корпус бойлера труб горячей и холодной воды. Чаще всего это следствие неправильного монтажа, которое проявляется сразу после ввода устройства в эксплуатацию или вскоре после этого. Нужно заранее позаботиться о правильной герметизации всех соединений.

В качественных бойлерах обычно устанавливают не один, а два или три термостата. Первый регулирует уровень температуры воды в устройстве, второй нужен, чтобы контролировать состояние первого, а третий прибор позволяет проверить исправное состояние нагревательного элемента.

Конструкция этих элементов может различаться. Популярны стержневые и капиллярные устройства, электронный вариант термостата считается очень удобным в эксплуатации. Но принцип функционирования таких приборов практически одинаковый, в случае поломки прибор нужно просто заменить аналогичной моделью.

Впрочем, такая неисправность не будет критичной для работы бойлера. Если ТЭН в порядке, устройство будет по-прежнему греть воду. Но отсутствие контроля за температурой нагрева может привести к некорректному функционированию прибора. Результатом может стать поломка нагревательного элемента или другие проблемы.

Газовые накопительные водонагреватели

Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция с газовым оборудованием.

Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:

• в нижней дополнительной секции находится открытая (атмосферная) камера сгорания и газовая горелка;
• бак пронизывает вертикальная жаровая труба, отводящая продукты горения наружу через внешний патрубок с колпаком;
• внутрь дымоотвода помещен датчик тяги и турбулизатор, заставляющий раскаленные газы двигаться медленнее и активно обмениваться теплом с водяным резервуаром;
• снизу под горелкой расположена емкость сбора конденсата;
• подачей топлива ведает автоматика безопасности – энергонезависимый газовый клапан SIT Group или другого производителя;
• в баке предусмотрена погружная гильза датчика термостата, соединенного капиллярной трубкой с клапаном безопасности.

Трубки холодной и горячей воды на чертеже попали в одну плоскость, поэтому перекрывают друг друга.

Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки и теплотой дымовых газов.

Как функционирует газоиспользующий водонагреватель:

1. После открытия клапана газ поступает на запальник, где вручную поджигается искрой от пьезоэлектрической кнопки. Когда пользователь выставляет желаемую температуру поворотом регулятора, включается в работу основная горелка.
2. Масса воды нагревается от камеры сгорания и дымохода, образующийся конденсат стекает в специальную емкость и постепенно испаряется.
3. По достижении заданной температуры срабатывает термостат, автоматика выключает основную горелку.
4. При охлаждении или водоразборе горение автоматически возобновляется.

Газогорелочные устройства бойлеров отличаются круглой формой и похожи на конфорки кухонной плиты

В остальном конструкция бойлера аналогична электроаппаратам. Трубка холодной воды находится внизу, забор для ГВС – вверху, металл от коррозии защищает магниевый анод. В напольном исполнении соединительные патрубки выходят из верхней крышки бака.

Виды

Терморегуляторы, которыми оснащают водонагреватели, бывают нескольких разновидностей – стержневые, капиллярные и электронные. Рассмотрим каждую из них подробнее.

Чем хорош капиллярный термостат

Газ может быть чрезвычайно опасным для работы, если вы не уверены в своих действиях. В то же время его безопасно работать, если вы знаете, что делаете, и следуйте всем правилам безопасности

Если вы не чувствуете себя на 100 процентов уверенно и понять меры предосторожности, пожалуйста, позвоните кому-нибудь, чтобы помочь вам

Всегда проверяйте газовые линии на наличие утечек после их повторной установки. Распылите его на все соединения и понаблюдайте за крошечными пузырьками. Если вы видите пузырьки, затяните соединение и проверьте снова. Перед тем, как осветить пилотный стенд рядом с водонагревателем, проверьте, можете ли вы почувствовать запах газа. На колени у газового клапана и запах газа. Если вы ощущаете запах газа, обнаруживаете утечку и ремонтируете его или называете своего поставщика газа.

Стержневые

Стержневые терморегуляторы, пожалуй, самые старые из всех подобных приборов. Они представляют собой небольшую трубку длиной примерно 35 см, а шириной – 1 см. Под воздействием высокой температуры трубка увеличивается в размерах и надавливает на выключатель. Недостатком такой системы является невысокая точность, так как трубка может быстро остывать, заставляя бойлер работать дольше, чем нужно.

Капиллярные

Капиллярные терморегуляторы появились позже стержневых, но и они используются уже достаточно давно. Они также выполнены в виде трубки, но внутри находятся баллоны с жидкостью, плотность которой иная, чем у обычной воды. Когда происходит нагрев, жидкость увеличивается в объеме и баллон соприкасается с мембраной, отключающей прибор. Точность этого вида термостатов составляет +/- 3 градуса.

Электронные

Электронные терморегуляторы являются самыми современными и точными из всех вышеперечисленных. Для более совершенной работы они взаимодействуют с реле защиты, что позволяет аварийно отключать питание, если резервуар водонагреватель пуст.

Существует и иная классификация терморегуляторов, согласно которой данные приборы разделяются на следующие типы:

• электромеханические/электронные
  – в зависимости от ключевого элемента управления;
• простые/программируемые
  – в зависимости от способа задавания температуры;
• накладные/врезные
  – в зависимости от способа установки.

Как выполнить ремонт своими руками

По возможности элемент можно починить или установить новый.

Как снять терморегулятор:

• Отключите технику от сети.
• Перекройте подачу воды.
• Слейте содержимое бака. Для этого можно использовать специальный клапан. Для чего нужен предохранительный клапан , читайте в отдельной статье.
• Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.
• Термостат обычно располагается в основании нагревателя или рядом.

В случае с механической моделью можно зачистить биметаллические пластины от окисления. Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.

Нужно делать это аккуратно, чтобы не задеть контакты датчика.

Из-за скачков напряжения размыкающий контакт мог залипнуть

Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически

Как отремонтировать контакт, если он не срабатывает:

• Достаньте деталь из корпуса полностью.
• Зачистите ее поверхность, а также посадочное место.
• Если после чистки контакт не включается, подложите снизу изоляционную ленту.
• Установите на место шток.
• Соберите корпус.

Принцип действия термостата с твердым наполнителем

Механический клапан является основным конструктивным узлом, выполняющим распределение потоков антифриза. Управляется он термочувствительным элементом, в качестве которого очень часто используется искусственный воск, расположенный в герметичной камере. Его расплавление приводит к увеличению занимаемого объема. Воск сжимает резиновую камеру. Она, в свою очередь, воздействует на металлический хромированный шток. Задействованный клапан открывает либо закрывает ход для жидкости, что и является главным принципом того, как работает термостат.

Пример распределения потоков охлаждающей жидкости

Для большей стабильности работы термочувствительного элемента помимо гранулированного нефтяного воска могут быть использованы его смесь с графитовыми, медными или алюминиевыми мелкодисперсными частичками. Главным требованием является стабильное расширение при переходе из твердого в жидкое состояние и обратно. Это позволяет точно регулировать температуру работы двигателя, пуская жидкость в большой или малый круг. Термостат дизеля структурно аналогичен бензиновой версии двс.

Термостат с твердым наполнителем

Особенности терморегулятора

Терморегулятор для водонагревателя

Термостат, являющийся элементом защитной системы водонагревателя, позволяет определить количество горячей жидкости в электрическом приборе. Красная индикаторная лампочка обозначает незавершенный процесс нагревания воды. Механизм поддерживает заданную температуру в бойлере, своевременно запуская и прекращая функционирование ТЭНа.

Деталь обеспечивает защиту и безопасность в случае повышения температуры и внутреннего давления, в результате которого может произойти взрыв или серьезная поломка герметичного корпуса. При достижении максимального указанного показателя или низком уровне и отсутствии жидкости термостат размыкает контакты для ТЭНа в водонагревателе и моментально прекращает подачу электроэнергии.

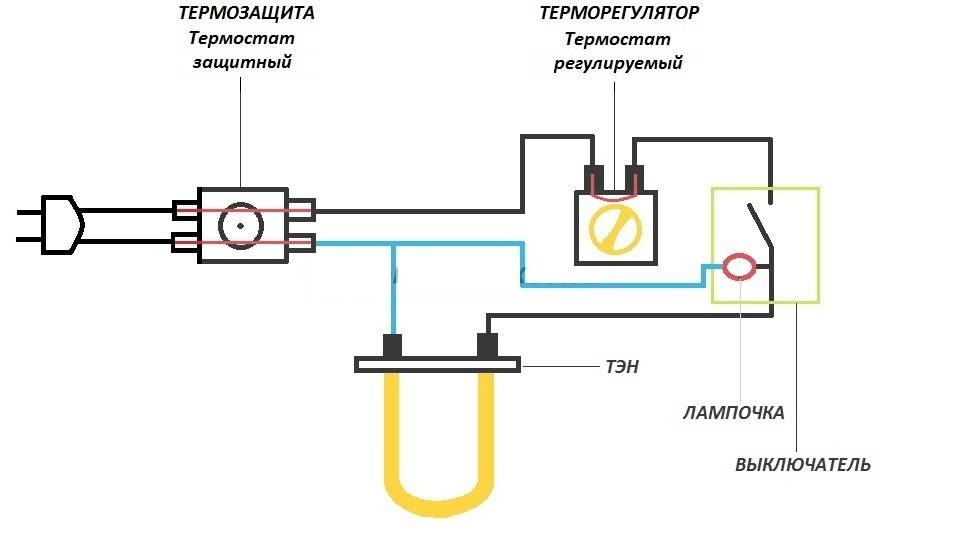

Электрическая схема водонагревателя

От источника питания рис.1 провод одного потенциала фазного либо нулевого в последовательном соединении контактирует через термовое реле с регулятором мощности, от регулятора мощности контакт провода соединяется с выключателем , представляющим собой ключ замыкание и размыкание электрической цепи с лампочкой. От лампочки потенциал провода поступает на первый контакт нагревателя тэн. Провод второго потенциала от источника питания поступает так же на термовое реле, от термового реле провод соединяется со вторым контактом нагревателя. От второго контакта нагревателя провод соединяется с лампочкой. Электрическая цепь замыкается на лампочке и нагревателе.

Термовое реле предохраняет от чрезмерно малого сопротивления как сам нагреватель так и саму схему, то есть стабилизирует установленную в термовом реле температуру воды.

Регулятор мощности выдает именно то сопротивление в электрической цепи какое мы с помощью переключения желаем установить. Также регулятор мощности выполняет дополнительную функцию отключения при определенной температуре нагрева. Замыкание и размыкание в электрической цепи здесь происходит при деформировании от температуры нагрева биметаллической пластины.

Нагреватель тэн имеет дугообразную форму трубки со встроенной внутри спиралью накала и имеет свое сопротивление на степень нагрева, то есть сам нагреватель как и лампочка работают в режиме короткого замыкания.

При пробое изоляции и замыкании тока на корпус,- потенциал тока отводится на заземление. Тестирование как и всей бытовой техники проводится пассивно. После проведенного ремонта перед подключением к внешнему источнику, необходимо предварительно проверить данную технику прибором на сопротивление. Во избежание короткого замыкания, — сопротивление данной бытовой техники не должно соответствовать нулевому показателю прибора.

Способы монтажа и подключения

Неисправность термостата не означает поломку бойлера. Правильная замена устройства обеспечит дальнейшее функционирование прибора. Признаками плохой исправности являются некорректная работа, произвольное отключение, неконтролируемый нагрев воды. Подключение терморегулятора после покупки и проверки технических характеристик товара происходит следующим образом:

1. Отключить бойлер из сети для прекращения подачи воды и электроэнергии.
2. Слить оставшиеся литры жидкости.
3. Снять нижнюю панель водонагревателя для обеспечения доступа к нагревательным элементам.
4. Извлечь предохранительное прижимное кольцо тена.
5. Вынуть датчики сломанного термостата и регулирующего блока.
6. Зафиксировать новый регулятор.
7. Присоединить прижимное кольцо.
8. Установить нижнюю панель.
9. Заполнить бак водой, и включить бойлер.

Для проверки функционирования нового терморегулятора необходимо выставить минимально возможное значение температуры. Признак правильной установки – автоматическое отключение бойлера при достижении заданного показателя. После определения принципа работы прибора выставляется градус нагрева воды.

Как работает бойлер?

Различают водонагреватели накопительного и проточного типа. Первые состоят из большой емкости, в которой установлен нагревательный элемент. Внутрь устройства поступает вода, которая хранится там при определенной температуре.

С помощью термодатчика, соединенного с термостатом, температура поддерживается на установленном уровне. Чтобы предотвратить потери тепловой энергии, корпус накопительного бака закрывают слоем утеплителя.

Перед началом эксплуатации бойлера следует изучить его устройство, технические характеристики и рекомендации производителя по эксплуатации, чтобы предотвратить поломки

Проточные модели работают иначе. В них также имеется корпус и нагревательный элемент, но вода внутри не хранится. Прибор включается в тот момент, когда через его корпус начинает проходить поток воды.

Жидкость быстро нагревается до нужной температуры. Эти устройства более мощные, чем накопительные модели, они потребляют больше электроэнергии. Но их размеры компактны, а установка немного проще.

И все же в быту чаще используют накопительный вариант водонагревателя. Поломки же у разных типов устройств похожи, и устраняются они примерно одинаковыми средствами.

Чтобы автоматизировать работу водонагревателя, используют терморегулятор. Этот элемент получает данные о текущем состоянии с помощью термодатчика. Он включает и отключает нагревательный элемент на основании поступающих сведений.

Это помогает не только поддерживать оптимальную температуру внутри накопителя, но и дает возможность экономить электроэнергию. Прибор также предотвращает опасный перегрев воды, который может вызвать серьезную аварию.

Если бойлер протекает в области подключения водопроводных труб, скорее всего, виноват неправильный монтаж устройства, и нужно провести повторную герметизацию соединений

Горячая вода постепенно отбирается из бака и заменяется холодными потоками из водопровода. В этот момент и включается обычно нагревательный элемент. Если горячую воду в бойлере долго не использовали, то она может остыть. Слишком низкая температура также дает сигнал к включению ТЭНа.

С особенностями выбора электронагревателей для воды ознакомит статья, посвященная конструктивным отличиям и техническим характеристикам популярных среди потребителей моделей оборудования.

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

19.06.2018 | комментариев | раздел: Общие заметки

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автомобилист может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев мотора идёт долго.

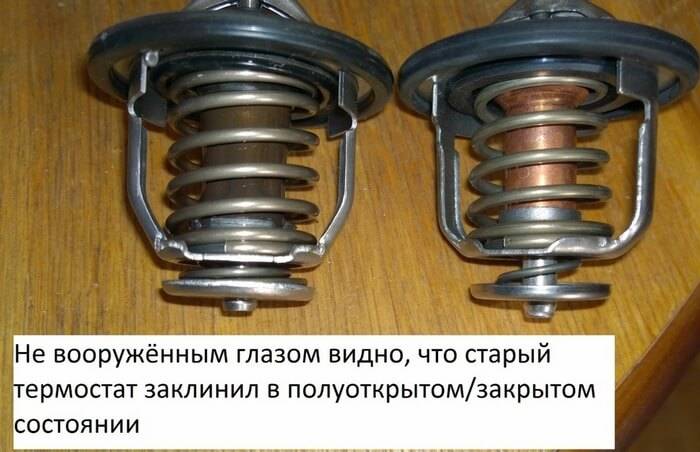

Если клапан термостата заклинило полностью в закрытом положении, то мотор может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А зимой мотор вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Рассмотрим более подробно все причины неисправностей термостата:

1. Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
2. Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
3. Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

1. Мотор постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.
2. ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
3. Слишком долго прогревается мотор. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
4. Стрелка температуры мотора после остановки поднимается, а при движении – падает.
5. Нижний патрубок становится тёплым после 3 минут работы мотора. Это означается, что термостат открыт постоянно.
6. Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
7. Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев мотора в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Критерии выбора конструкции

Проверка конструкции на работоспособность

В случае поломки терморегулятора лучше купить аналогичную модель. Перед приобретением нужно проверить технические характеристики товара:

• вид прибора;
• размер;
• способ закрепления внутри водонагревателя;
• сила тока и сопротивления;
• потребляемая мощность;
• выполняемые функции.

При выборе термостата важно определить ключевой элемент управления (автоматические датчики или электромеханические элементы), способ задавания температурных показателей (ручной или программируемый) и установки (накладные или врезные). Узнать характеристики регулятора можно в техпаспорте нагревателя
