Пошаговый процесс монтаж кабельного пола
Сам процесс монтажа условно делится на несколько этапов:
- подготовка основы пола;
- составление плана обогреваемой комнаты;
- монтаж нагревательного контура;
- монтаж точки подключения;
- заливка бетонной стяжки.
Постараемся дать как можно более полное описание каждого этапа.
Этап #1 – Подготавливаем основу пола
Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.
Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной
Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.
Этап #2 – План обогреваемой комнаты
Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.
Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа
План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.
Этап #3 – Монтируем нагревательный контур
В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.
Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель
На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.
Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.
Этап #4 – Монтаж точки подключения
Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.
Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.
Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик
К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.
Этап #5 – Заливаем бетонную стяжку
В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.
Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.
Мы предлагаем вам видео на тему монтажа кабельного пола.
Какие бывают черновые полы в деревянных домах?
По лагам. Чаще всего применяются в качестве основания под финишные половые покрытия с невысокими несущими показателями: ламинатные полы, линолеум, паркетная доска или штучный паркет. Черновые полы в этих случаях воспринимают нагрузки и равномерно распределяют их по площади пола. Иногда такие полы называют основанием, такое наименования используется неопытными строителями, но имеет право на жизнь.
-
Под лагами. В нижней части лаг фиксируются черепные бруски, они служат основанием для крепления чернового пола, утеплителя и паро- и гидроизоляции.
По несущим балкам. По нашему мнению самый удачный вариант, но продумывать его нужно еще на стадии проектирования деревянного дома. Почему мы так считаем?
Расстояние между балками перекрытия ≈ 1–1,2 метра, конкретные значения и значения по толщине рассчитываются в зависимости от нагрузки. Затем на балки перекрытия кладутся лаги с расстоянием 40–60 см. Зачем делать двойную работу, намного целесообразнее устанавливать балки перекрытия немного чаще, при этом уменьшить их размеры. Эти же балки и будут выполнять функцию лаг. Что будет в результате? Значительная экономия материалов.
Если подсчитать количество бруса на балки и лаги в традиционном варианте строительства, то второй вариант дает возможность достигать экономии не менее 40%. При современных ценах на натуральные качественные (а для этих работ используются пиломатериалы только самого высокого качества) в денежном перечислении экономия составляет значительные суммы. Еще один несомненный плюс – увеличение высоты внутренних помещений, при высоте лаг в пределах десяти сантиметров это заметное увеличение.
Для чернового пола можно использовать любые низкокачественные материалы, за исключением случаев, если он служит основанием для монтажа финишных половых покрытий. Это могут быть как отрезки досок, листов ОСП, фанеры или ДСП, так и необрезные доски. Толщина материалов значения не имеет, на одном полу могут использоваться доски или плиты толщиной от одного до трех сантиметров. На него будут укладываться теплоизоляционные материалы, для них незначительные перепады по высоте основания не критично. Конечно, необрезные доски следует обязательно ошкурить, под корой размножаются вредители древесины.
Элементы черновых полов
Второй важный момент для всех черновых полов – защита от негативного влияния влаги. В настоящее время в реализации есть довольно эффективные антисептики, которыми нужно пропитывать доски минимум два раза.
Огнебиозащита древесины
Нет антисептика – не проблема. Просто проолифьте доски, эффект будет точно такой же. Особо тщательно обрабатывайте торцы досок для чернового пола. Невнимательное отношение к торцам – одна из главных ошибок неопытных строителей. Они вначале укладывают обрезанные доски на несущие элементы, а потом кисточкой обрабатывают две поверхности, о торцах забывают. Торцы древесины впитывают самое большое количество влаги, в этом месте открыты все капилляры древесины.
Олифа
Обработка дерева олифой
И последнее. Имейте в виду, что никакие антисептики не помогут, если подполье деревянного дома не будет иметь эффективной естественной вентиляции. Черновой пол рано или поздно потеряет свои первоначальные свойства. Придется менять не только его, но и все половое покрытие.
Если боитесь проникновения через продухи грызунов – поставьте на них металлические решетки. Если вам кажется, что зимой в комнатах первого этажа пол очень холодный из-за продухов (а такое может быть), то на холодный период времени закрывайте их. Но обязательно с потеплением открывайте все продухи. Вентиляция, кстати, обязательное условие долговечности нижних венцов сруба.
Устройство продухов в фундаменте
Правильное расположение продухов
Особенности устройства водяных полов в квартирах
Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.
И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.
Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.
Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.
Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.
Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.
Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.
Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.
Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.
Электрика или водяной подогрев
Существует вариант устройства тёплого пола на деревянной основе без заливки стяжки. Это, скорее, исключительный случай, ибо технология предназначена для зонального подогрева. Также есть существенные отличия в технологии монтажа.
В таком варианте функцию аккумуляции тепла выполняется листовой настил. Под ним непременно должна оставаться тепловая изоляция: если не полноценные 25 мм пенополимерной плиты, то хотя бы 7–8 мм вспенённого рулонного полиэтилена. А вот стяжка поверх такого пола не заливается, это не позволяет специальный тип нагревательных элементов.
Речь идёт о плёночной системе тёплого пола
Акцентируем ваше внимание на том, что плёнка используется для зонального обогрева пола: инерционность нагрева при этом минимальна, но и потери тепла немного выше. Преимущественно плёночные нагреватели укладывают под линолеум, ламинат и ковролин
Если покрытие требует устройства мягкой подложки, её размещают под нагревательными элементами, но никогда поверх них.
Другой вариант электрического подогрева имеет очень много общего с водяным тёплым полом. В основном схожа техника монтажа: и кабели, и трубки крепятся к монтажной подсистеме в виде гребёнки или перфоленты, затем в обязательном порядке заливаются стяжкой. Такое требование обосновано необходимостью распределить тепло от линейно проложенных нагревателей равномерно по всей поверхности. В общем случае расстояние между витками нагревательных трубок или проводов в 10–15 раз больше толщины стяжки. Обязательно наличие гидробарьера, препятствующего обезвоживанию стяжки до завершения гидратации, но в большинстве случаев это требование достаточно легко выполнить битумной мастикой. При заливке стяжки поверх листовой обшивки под последнюю можно расстелить полиэтиленовую плёнку и проклеить стыки.
Подготовка к работам, создание теплоизоляционного слоя и обработка чернового пола
Монтировать отопительную систему можно исключительно после тщательной подготовки. Направлены все процедуры на то, чтобы сделать несущую часть перекрытия идеальной. В данном случае могут быть выполнены как работы по восстановлению, так и полная замена определенных частей перекрытия.
Главное помнить, что монтаж теплого пола в деревянном доме не допускает большого количества ошибок, поскольку каждая из них влечет за собой определенный процент потерь тепловой энергии. Как результат повышается расход электрической энергии и понижается эффективность системы.
Включает в себя данный этап следующие процедуры:
- снятие существующего напольного покрытие и демонтаж чернового основания;
- удаление тепло- и гидроизоляции;
- очистка несущих опор от грязи, плесени, грибка и т.д.
Затем все балки осматриваются на предмет их поношенности. Прохудившиеся, гнилые, деформированные балки удаляются и вместо них вставляются новые. Если повреждения определенного элемента незначительные, то можно произвести его частичную замену (прочитайте: “Как сделать пол в деревянном доме – устройство на примерах”).
Избежать образования нового грибка и заплесневения древесины можно при помощи антисептических средств или грунтовых составов с глубоким проникновением. По завершению такой обработки необходимо определиться со способом монтажа системы теплого пола и выбором материалов, которыми будет утепляться черновое основание.
Высота закрепления брусков определяется толщиной материала, используемого в качестве утеплителя. Без брусков подобные работы также можно произвести, но тогда закреплять доски придется на имеющихся балках. Производить такие работы придется из подпола или подвального помещения.
Древесина обрабатывается при помощи антисептика. Речь идет о каждой части созданной конструкции. Между опорами укладывается мембранный пароизоляционный слой. Поверх него прокладывается утеплитель, толщина которого должна составлять 15-20 сантиметров. В качестве теплоизоляции могут быть использованы: минеральная вата, пенополистирол, пеноплекс.
Толщина слоя и высота опор подбирается с тем расчетом, что от утеплителя до основного пола должен быть зазор в 8-10 сантиметров. Причем зазор должен вентилироваться, что могут обеспечить специальные воздухоотводы в виде небольших проемов в подполе или подвале. Вентилировать черновую часть пола можно, если оставить небольшой участок без обшивки досками.

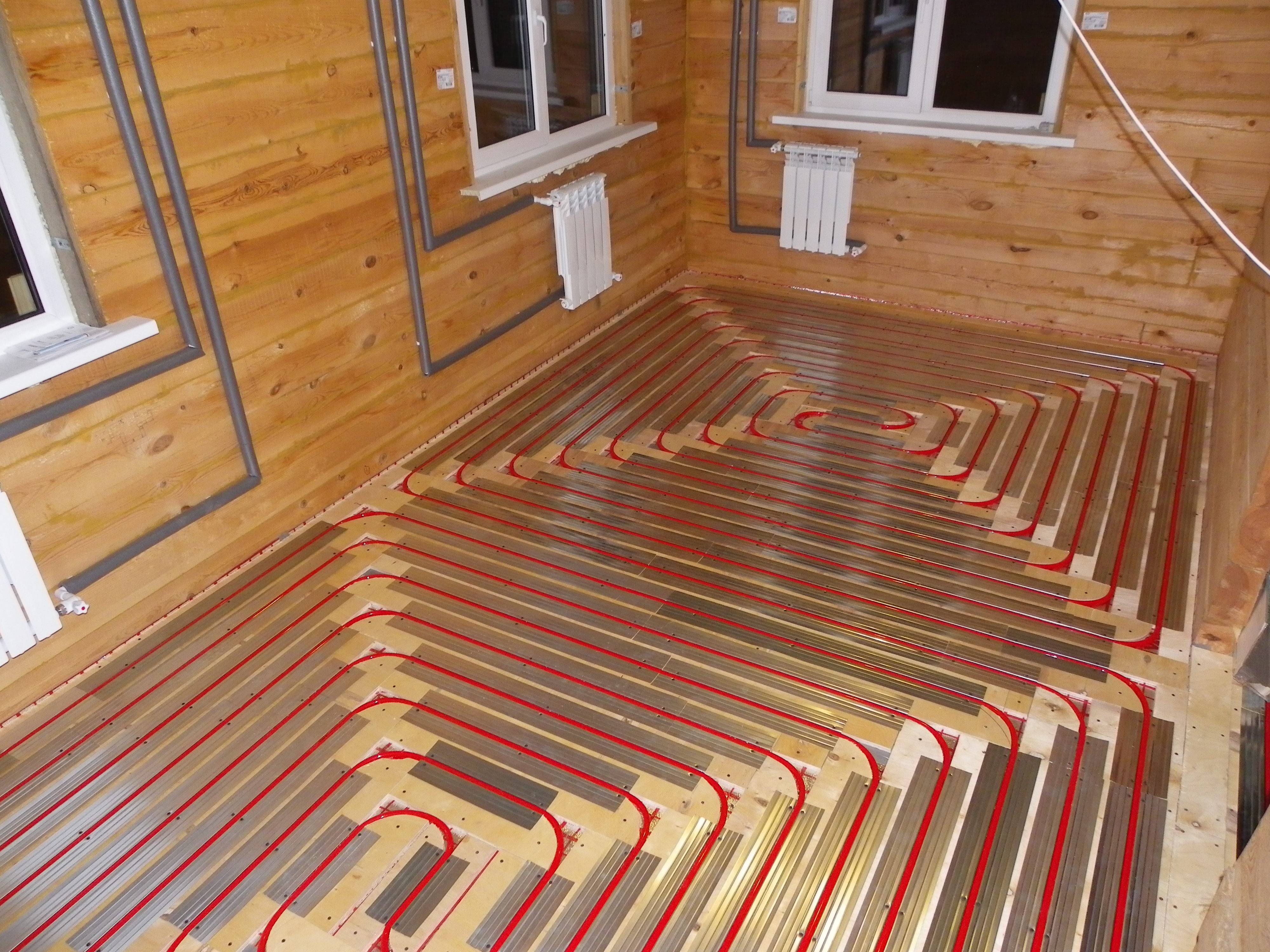

Способы укладки водяного пола в деревянном доме
Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.
*Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:
- по модульной схеме;
- на реечной основе.
Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.
В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.
Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания
Такая предосторожность связана с технологическими особенностями деревянных строений. К примеру:
- деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
- древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.
Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.
К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.
При обследовании основания обратите внимание на следующие факторы:
- не «гуляет» ли под полом ветер;
- лежат ли лаги равномерно или на большом расстоянии друг от друга;
- старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
- вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.
Монтаж электрических изделий
Электрокабель не будет представлять опасности, если при укладке придерживаться определенных рекомендаций. Некоторые из них:
- Опытные мастера рекомендуют устанавливать поверх системы перекрытие, толщина которого напрямую зависит от породы древесины.
- Мощность провода не должна быть более 130 Вт на 1 м2, это необходимо для предотвращения возгорания. Кроме того, обязательно нужно использовать терморегулятор. Максимальная температура нагрева в деревянных помещениях составляет 40 градусов.
- На элементах нагрева нельзя устанавливать мебель, ее вес может вызвать деформацию. На остальной площади провод распределяется равномерно.
- Нежелательно стелить ковровое покрытие на теплый пол. Это обусловлено тем, что последнее мешает распространению тепла в помещении и приводит к перегреву системы.
Никогда не бойтесь просить помощи у специалиста, ведь качественный теплый пол будет служить вам долгие годы

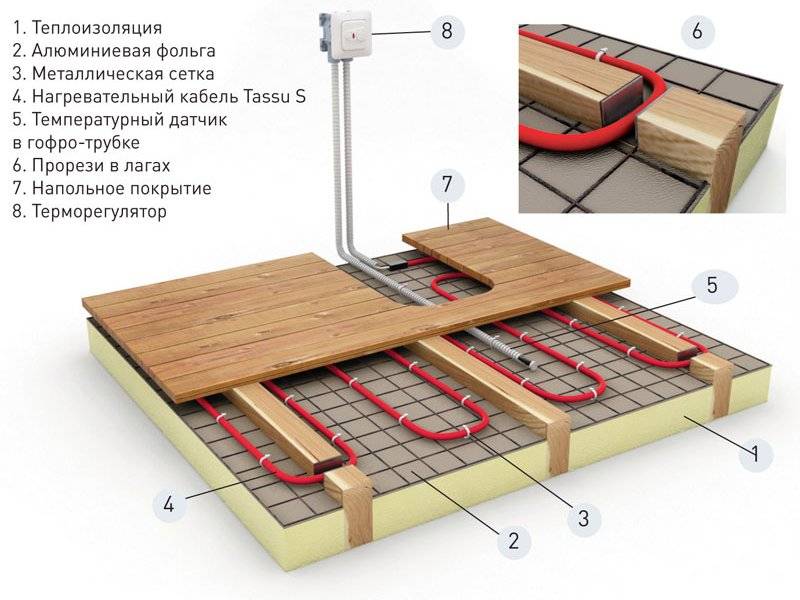

Подготовительные работы практически аналогичны устройству водяного пола. В первую очередь следует провести осмотр, чтобы устранить имеющиеся повреждения. Обязательно прокладывать паро- и гидроизоляционный слой
Кроме того, особое внимание нужно уделить утеплителю, без прокладки которого монтаж пола с подогревом в деревянном доме будет бессмысленным
Вторым слоем укладывается фольга, которая является теплоотражателем. Затем нужно составить схему прокладки кабеля. По лагам она проводится параллельной змейкой. Обязательно отметить на чертеже места соприкосновения с нагревательным элементом, там нужно будет сделать перпендикулярные пропилы. Размер последних составляет 5 см, края обработать кусками жести.
Опытный мастер поможет сделать работу быстро и качественно
Поверх фольги проводится укладка сетки из металла с ячейками размером 5×5 см. Сверху располагается кабель, фиксация которого с сеткой осуществляется с помощью проволоки или хомутов. Обязательно нужно соблюдать главное условие — проложенный кабель должен находиться на расстоянии от боковых сторон лаг, чтобы предотвратить их перегрев и возгорание.
На небольшой высоте от пола размещают терморегулятор, датчик которого находится под напольным покрытием, а провод защищается гофрированной трубой. Прибор нужно установить на подножку из негорючих материалов — асбеста или металла.
Для деревянных строений подходит как электрический, так и водяной теплый пол. Провести монтажные работы можно своими руками. Если придерживаться инструкции, то в итоге получится безопасная и надежная отопительная система, а в доме будет комфортно и уютно.
Сухой теплый пол:
Распространенные ошибки
Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение
Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее. Еще одной распространенной ошибкой является включение системы сразу после завершения установки
Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить
Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.
Вне зависимости от того используется бетонная стяжка или нет, все обогревающие гидросистемы после монтажа опрессовываются, после чего выполняется пробный запуск
Особенности укладки электрического теплого пола на основу из дерева
Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.
Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:
- Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
- Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.
Назначение тёплого пола
Система «тёплый пол» в жилом помещении может быть как дополнительным, так и основным источником тепла. В первом случае система обеспечивает комфортную температуру поверхности материала пола. Особенно актуально это для керамической плитки. В качестве основного источника отопления служат традиционные радиаторы. Температура теплоносителя поддерживается при помощи термостатического принципа регулировки.
Во втором случае, когда водяной пол является основным источником тепла, для компенсации тепловых потерь внутри помещения и его защиты от наружных перепадов температуры применяется контроль уровня нагрева теплоносителя. Показатель напрямую зависит от температуры снаружи – чем холоднее на улице, тем выше температура теплоносителя.
Чтобы обогрев дома системой «тёплый пол» был экономически оправдан, рекомендуется использовать теплогенератор, который будет подавать в контуры воду, нагретую до 30 – 50 градусов. Благодаря циркуляционному насосу, подключенному к котлу, в каждом контуре будет поддерживаться одна температура, а значит, отопление помещения будет происходить равномерно.
Для котлов, не поддерживающих низкотемпературный режим работы, используют трехходовый смесительный клапан. При этом на смесительный узел потребуется установить термостат.
Стоит учесть, что некоторые материалы для отделки пола нельзя использовать при монтаже водяной системы, но для кабельной или пленочной системы обогрева они подходят.
Делаем финишную стяжку
Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.
И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки. А это верный путь к повреждению труб с водой
А это верный путь к повреждению труб с водой.
Финишная стяжка пола
Теплый пол без обустройства стяжки
Сейчас в домах с деревянным полом теплый водяной пол уже не является редкостью. Понятно, что надежность бетонного основания оспаривать не собирается никто, но далеко не везде имеется возможность его обустроить. Для таких случаев отлично подходит альтернативная система подогреваемого пола, установка которой значительно легче, чем укладка стяжки.
Кроме относительной простоты обеспечения обогрева, подобный подход имеет большой набор существенных достоинств, основные из которых заключаются в следующем:
- не уменьшается внутреннее пространство комнат, которое могло бы пострадать в случае укладки бетонной стяжки, занимающей небольшой, но чувствительный для комнат с низкими потолками объем;
- отпадает необходимость выполнения достаточно грязных работ, производства которых требует укладка бетонного основания.
Монтаж водяного пола своими руками осуществляется непосредственно по деревянному основанию или по полистироловому покрытию. Для укладки труб в древесине половиц делаются специальные углубления. Чтобы обеспечить более высокую эффективность прогрева помещения, уложенные трубы дополняются, как правило, специальными металлическими пластинами. Уложенная таким образом система укрывается гидроизоляционным материалом. Полученный тепловой пирог накрывается подходящим для конкретных условий финишным покрытием.
Поскольку толщина подобной системы невелика, она совершенно не занимает объема и высоты обогреваемой комнаты.
