Зонирование
Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:
- Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
- Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
- Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола - Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.
Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Конструкция теплого пола. Сфера применения
Основное преимущество, на которое следует обратить внимание при изучении системы отопления теплый пол, это экономичность и высокая эффективность. Внутренние помещения большой площади, особенно в частных домах, рассчитанные под автономный обогрев, можно успешно обогреть подобным образом
Даже монтаж и обустройство теплых полов во всех жилых помещениях многокомнатного жилого дома большой площади, будет вполне рентабельным предприятием. Для той категории граждан, которые имеют водяное газовое отопление или рассчитывают использовать твердотопливные агрегаты, водяной пол практически идеальный вариант решения вопроса организации отопления.
Сравнение данной схемы отопления с электрическими полами в данном случае неуместно. Последний вариант, даже с учетом сравнительной легкости монтажа и простоты в эксплуатации, явно проигрывает водяному полу по экономическим показателям. Электрический пол можно установить в отдельных местах, где возникает необходимость в подогреве небольших площадей.
Прежде чем подводить итоги, оценивая преимущества и недостатки водяного теплого пола, попробуем разобраться с его конструкцией и технологическими особенностями.
Основной принцип работы в данном случае заключается в следующем:
- источник тепла — жидкий теплоноситель, котловая вода, которая может поступать в трубопровод, проложенный в полу;
- нагретая вода может поступать как из стояка центральной магистрали теплоснабжения, так и из автономного нагревательного прибора.
Благодаря особенностям конструкции и новым технологиям на сегодняшний день существуют несколько способов оборудовать теплые полы. В качестве идеального напольного покрытия лучше всего использовать керамические, бетонные или комбинированные материалы (плитка, декоративный камень, бетонная стяжка). Преимущества и недостатки в данной ситуации субъективные. Керамическая плитка или бетонная стяжка обладают высокой теплопроводностью, соответственно нагреваясь от нагретого теплоносителя, лучше отдают тепло внутрь помещения. И наоборот, ламинат, паркет, линолеум являются удобными и комфортными напольными покрытиями, играют роль дополнительной изоляции, снижая интенсивность теплообмена во внутренних пространствах.
Эффективность работы теплого водяного пола напрямую зависит от качества слоеного пирога, т.е. от состава . В состав подложки обычно входят:
- Гидроизоляция;
- Металлическая монтажная сетка;
- Теплоизоляция;
- Демпферная лента;
- Сухая или мокрая стяжка.
Основным действующим инструментом в данном случае выступает трубопровод, изготовленный из металлопластиковых труб. Соединенные в отдельные фрагменты или отрезки (контуры) трубы укладываются на подушку, после чего подключаются к коллекторам, через которые осуществляется подача теплоносителя в отопительный контур и возврат обратки.
В конструкции системы отопления заключается и принцип работы. Расстояние между стяжкой и напольным покрытием является местом прокладки теплого водяного контура, посредством которого происходит нагрев всей поверхности пола до необходимой температуры. За счет незначительной нагрева (оптимальная температура нагрева теплоносителя составляет 35-45С) система отопления «теплый пол» является низкотемпературной.
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |
| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

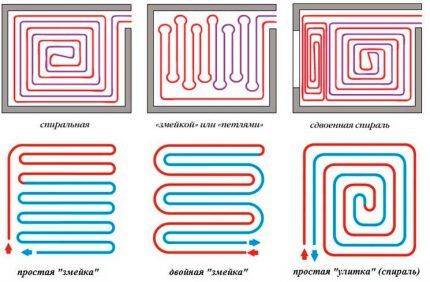

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

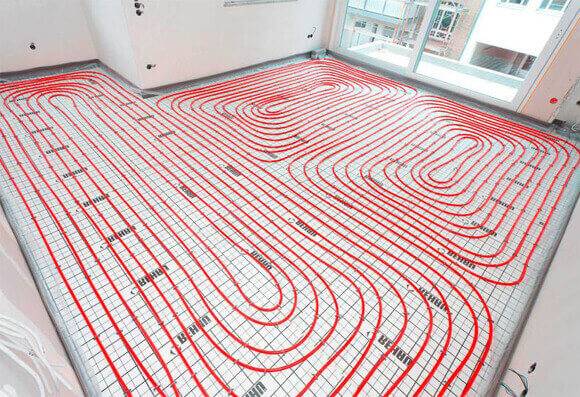

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.
Выбор труб
Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.
| Наименование | Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы | Цена, руб. Приведена цена погонного метра |
|---|---|---|
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м | 55 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 20 x 2,0 мм, 100 м | 83 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 26 x 3,0 мм, 50 м | 145 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 32 x 3,0 мм, 50 м | 215 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 40 x 3,5 мм, 25 м | 575 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м | 50 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 20 х 2,0 мм, 100 м | 69 |
Труба для теплого пола УПОНОР
При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:
- прочность;
- износостойкость;
- долговечность;
- достаточная теплопередача;
- низкий показатель теплового расширения;
- нейтральность к воде;
- способность выдерживать температуру до 120°С.
Укладка металлопластиковой трубы
Самые популярные материалы для теплоносителей:
- металлопластик;
- полиэтилен.
Трубы теплого пола полиэтиленовые
Монтажные схемы водяного пола

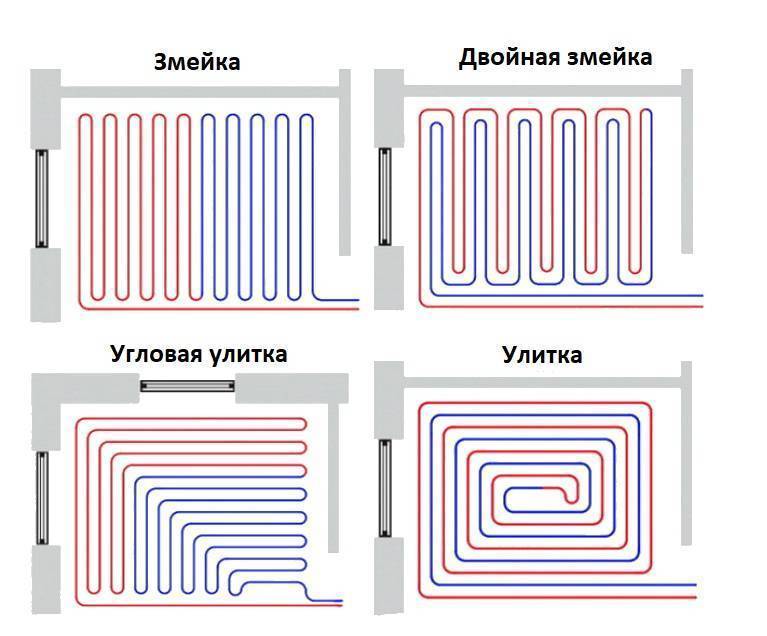

Монтажных схем укладки теплых водяных полов не так уж много:
- Змейка. Монтаж осуществляется петлями.
- Улитка. Трубы располагают по спирали.
- Комбинированный.
Схема #1 – классическая “улитка”
Когда используют монтаж в форме улитки, трубы по которым в комнату подаётся горячая вода, и те, по которым остывшая вода возвращается обратно, размещаются по всей площади комнаты и проходят параллельно друг другу.
Нагрев помещения выполняется равномерно. Если комната, в которой происходит монтаж, имеет стену, выходящую на улицу, в ней может быть использована сдвоенная спираль. Малую спираль размещают вдоль холодной стены, а на оставшейся площади располагают вторую спираль.
Спираль действительно похожа на улитку. Когда её витки располагаются недалеко от “холодной” внешней стены комнаты, шаг между элементами конструкции может быть уменьшен
Преимущества:
- нагрев выполняется равномерно
- уменьшается гидравлическое сопротивление;
- для спирали требуется меньше труб;
- изгиб выполняется плавно, поэтому шаг можно сократить.
Недостатки такой схемы это трудоемная укладка, и сложность проектирования по сравнению с другими вариантами раскладки.
Витки спирали равномерно покрывают всю комнату, отдавая тепло одинаково активно по всей поверхности пола. Изображенная на схеме синим, отводящая остывшую воду труба тоже проходит по всему помещению
Схема #2 – укладка змейкой
Это вариант укладки уместен в таком помещении, которое разделено на функциональные зоны, в которых предполагается использование разных температурных режимов.
Если первый виток пустить по периметру комнаты, а внутри него создать одинарную змейку, то одну половину комнаты будет хорошо согревать поступающая горячая вода, а во второй половине будет циркулировать остывшая, и будет прохладно.
Простая змейка чаще всего используется в тех помещениях, в которых применяется зонирование: где-то поверхность пола может быть теплее, а где-то прохладнее
Можно применить и другой вариант той же укладки – двойную змейку. При ней возвращающая и подающая труба проходят по всему помещению рядом друг с другом.
Третий вариант – угловая змейка. Он используется для угловых помещений, в которых на улицу выходят не одна, а две стены.
Петли змейки тоже могут покрывать комнату равномерно, но сразу бросается в глаза тот факт, что трубы в этом случае изогнуты больше, чем при укладке спирали
Преимущества:
такую схему просто и спроектировать, и воплотить в жизнь.
Недостатки:
- перепад температур в одном помещении;
- изгиб труб достаточно крут, чтобы при небольшом шаге привести к излому.
Схема #3 – комбинированный вариант
Не все помещения имеют прямоугольную форму. Для таких комнат и для тех, которые имеют две наружные стены, разрабатывают комбинированные варианты укладки.
Если помещение рядом с наружными стенами нужно нагревать интенсивнее, можно именно там проложить горячие трубы, расположенные петлями, которые иногда располагаются практически под прямым углом друг к другу.
Ещё одной возможностью прогрева помещения вдоль холодной стены является уменьшение шага расположения труб именно в этом месте.
Не каждая комната в современных индивидуальных постройках может сохранить прямоугольную форму. Для покрытия водными теплыми полами такой поверхности необходима комбинированная укладка
Если вы захотите смонтировать водяной пол с подогревом в своей городской квартире, находящейся в многоквартирном доме, вам, скорее всего, потребуется специальное разрешение.
И такой вид обогрева сможет функционировать только в период отопительного сезона. Но современные новые дома ещё на стадии создания проекта предусматривают именно такие теплые полы. Они работают от единого автономного котла и могут функционировать круглогодично.
Комбинированная укладка – отличный вариант монтажа, который выручает в том случае, когда комната требует разделения по зонам обогрева
Виды теплых полов
Теплые полы делятся на два основных типа: жидкостные и электрические. Оба вида имеют ограничения по установке, поэтому лучший теплый пол можно выбрать только для конкретных условий.
Жидкостный часто называют водяным, хотя в нем может использоваться не только вода, но и, например, антифриз. По сути это тонкая труба с горячей водой, которая проходит под полом.
Электрический пол включает целый спектр разных видов: кабельный и пленочный, инфракрасный, электрические маты. Все они нагреваются за счет электричества, но отличаются способом передачи тепла. Например, кабельный нагревается сам и пол вокруг себя, а инфракрасный пол нагревает предметы над собой.
Водяной теплый пол: устройство, принцип работы, особенности
Водяной пол представляет собой гибкий шланг, уложенный в стяжку пола. Принцип работы тот же, что у обычной батареи — вода нагревает пространство вокруг трубы. Но в отличие от батареи нагрев происходит более равномерно, потому что труба уложена на всей площади пола. Пол подключается к центральной системе отопления в доме, а циркуляция происходит благодаря насосу.
Водяной теплый пол полностью укладывается в стяжку, поэтому его можно использовать практически со всеми видами покрытий. Но есть нюанс: в небольших помещениях, например, в ванной, укладывать трубы довольно сложно. Поэтому в тесном пространстве будет проще использовать электрический пол.
Тёплый водяной пол может долго нагреваться, зато после нагрева будет долго отдавать тепло. Поэтому этот вариант скорее подходит для жилых помещений, где нужен постоянный подогрев.
Водяной теплый пол — самое эффективное решение, но его единственный недостаток в том, что его нельзя класть в многоквартирных домах. Во-первых, водяной пол нельзя размещать над жилыми помещениями. Во-вторых, в домах нельзя врезаться в общую систему центрального отопления.
Электрический теплый пол: кабельный, маты, пленочный, инфракрасный
Электрический теплый пол — это целый спектр различных способов обогрева. В зависимости от способа нагрева они делятся на два вида:
Конвекционный. Электричество нагревает уложенный под полом кабель, который в свою очередь нагревает пол физическим контактом. Конвекционный пол включает кабельные системы и тонкие нагревательные маты.
-
Инфракрасный пол передает тепло не воздуху, а расположенным над ним предметам.
Каждый вид электрического теплого пола отличается способом подачи тепла и особенностями монтажа.

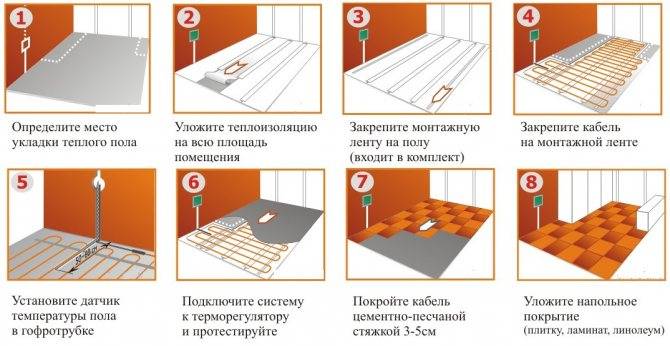

Кабельный пол. Нагрев происходит в тонком кабеле, который в свою очередь нагревает пол над собой. Кабель укладывается в стяжку, как это происходит с водяным полом, поэтому при ремонте или замене придется полностью вскрывать пол. Поскольку кабель укладывается в стяжку, то сверху может быть любой вид финишного покрытия.
Нагревательные маты. По сути это тонкий кабель, уложенный в маты. Маты монтируются в меньший слой стяжки, что упрощает установку по сравнению с кабельным полом. Можно использовать с любыми видами финишных покрытий и во влажных помещениях. Сверху на маты и пленки лучше не ставить мебель и тяжелые предметы — придавленный пол может прогореть.
Инфракрасный пол. Представляет собой тонкую пленку, которая укладывается непосредственно под финишное покрытие. Это самый простой вид монтажа. Однако пленочный пол нельзя укладывать под плитку — раствор не схватится на матах. Использовать пленочный пол в ванной и других влажных помещениях нельзя — маты имеют открытое электрическое соединение. Если на него попадет влага, есть риск замыкания. Сверху лучше не ставить мебель — ик-излучение может на нее повлиять.
Технология и особенности армирования
Для укладки стяжек и их армирования есть общие принципы работы, которыми и нужно руководствоваться.
- Независимо от разновидности армирующей сетки в раствор для прочности и эластичности добавляются пластификаторы, которые делают его пластичным и позволяют зайти в любой размер ячейки.
- Перед использованием необходимо изучить инструкцию по применению.
Особенности и нюансы армирования
- Перед тем как заливать стяжку на грунт, уложить специальный пирог, упрочняющий саму стяжку. Для этого укладывается слой песка, гравия, гидроизоляции и теплоизоляции. И только после этого устанавливают арматуру и заливают цементный раствор.
- При любом раскладе сетка располагается в толще цементного раствора, а не на основании пола.
- Выбор ячеек производится из расчета, что они не препятствуют прохождению раствора.
- Арматура не должна содержать загрязнений.
- Сетка не должна быть видна на поверхности стяжки для исключения коррозии при использовании металлических стержней.
Особенности армирования стяжки под теплый пол
Последовательность монтажа
Чтобы произвести армирование стяжки, нужно выполнить ряд подготовительных работ:
- Выравнивание основания. Перед тем как укладывать теплый пол, выровнять черновое основание и удалить всевозможное дефекты, которые проявляются в отшелушивании старой стяжки, трещинах или сколах.
- При обнаружении таковых производится зачистка и замазывание специальной смесью.
- После того как основание готово, можно укладывать гидроизоляционный слой, для которого используется полиэтиленовая пленка.
- На гидроизоляцию укладывается утеплитель, в зависимости от чернового основания можно укладывать в два слоя. В качестве утеплителя можно использовать пеноплекс, монтаж плит производится в шахматном порядке.
- По периметру помещения, по краю стены проклеивается демпферная полоса, которая при высыхании раствора компенсирует расширение и не позволит ему деформироваться.
- По слою утеплителя устанавливают маяки, по которым выравнивается стяжка.
- Выполняется укладка армирующей сетки с нахлестом в 10–15 см. К стене сетка не должна прилегать, отступ составляет 2–3 см.
- В зависимости от вида нагревательных элементов устанавливаются стойки для поднятия арматуры на основание пирога. В среднем эта величина равна 2 см.
- При помощи уровня проверяется горизонтальность уложенной сетки и по необходимости выравнивается.
Уложив нагревательный элемент теплого пола, переходят к заливке цементно-песочного раствора.
Укладка композитной сетки
При использовании пластиковой или композитной сетки работа проводится немного иначе.
- После того как пирог готов, заливается 1/3-я часть раствора и выравнивается.
- Выкладывают пластиковую сетку, утапливая в раствор.
- После укладки нагревательного кабеля или трубы заливается остальная часть раствора, выравнивание которого производится по маякам.
- Такой вид сетки можно уложить непосредственно на трубы теплого пола, но в таком случае есть вероятность, что раствор не заполнит все пространства под трубами.
Средняя оценка
оценок более 0
Поделиться ссылкой
Последовательность действий при укладке пола
- В том случае, когда выбор сделан в пользу бетонного способа, монтажные работы начинают с укладки теплоизоляционного слоя. Затем по периметру комнаты крепят демпферную ленту и настилают полиэтиленовую пленку.
- За ними следует монтаж арматурной сетки, необходимой для надежной фиксации труб. Для этого потребуются пластиковые хомутики. Чтобы дополнительно защитить компенсационные швы, используют гофрированную трубу. С целью придания большей прочности укладывают еще один слой арматурной сетки, располагая его поверх труб системы.
- Если в качестве основной схемы укладки выбрана «змейка» или спираль (см. фото), тогда на один «квадрат» потребуется около 5 метров трубы. Важнейшим параметром является шаг укладки водяного теплого пола – от него зависит величина тепловой нагрузки, которую в состоянии будет обеспечить система, а также равномерность обогрева напольной поверхности. Обычно он составляет от 50 до 600 миллиметров. Чаще всего шаг равен 150, 200 или 300 миллиметров.
- Технология укладки теплых водяных полов предусматривает, что после завершения монтажа, в обязательном порядке необходимо выполнить гидравлические испытания вне зависимости, кто трудился над созданием системы – профессионалы или работа делалась собственными силами. Своевременно проведенная проверка позволяет обнаружить наличие повреждений труб или некачественную установку. Осуществляются испытания в течение минимум 24 часов, при этом давление в системе должно быть 3-4 бара.
- Если тестирование труб для теплого пола завершилось успешно, всю поверхность нужно залить стяжкой (подробнее: “Укладка теплого пола в стяжку: основные правила”), благодаря которой тепло при обогреве будет равномерно распространяться по площади помещения. Бетонная стяжка для водяного теплого пола должна распределиться таким образом, чтобы ее высота над трубами не превышала 15 сантиметров, а под трубами составляла не менее 3-х сантиметров. Следует учесть, что при обустройстве теплого водяного пола им нельзя пользоваться, пока раствор полностью не высохнет. Обычно на это потребуется около месяца, но время высыхания стяжки напрямую зависит от ее толщины.
- При включении системы, ее температуру необходимо повышать постепенно. Обычно на третьи сутки теплые полы набирают нужную для обогрева тепловую мощность, позволяющую жильцам чувствовать себя в доме комфортно.
Как уложить трубу теплого пола
Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

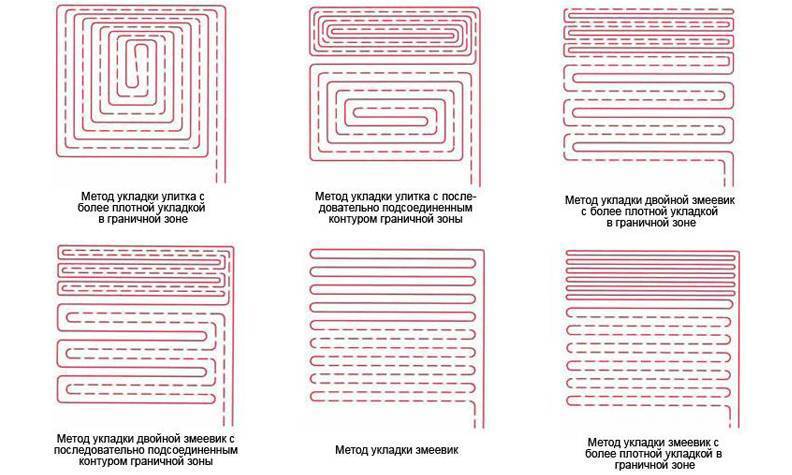

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения
Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.
Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).
Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения
Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.
Как легко нарисовать «улитку» смотрите в видео.
При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.
