Характеристики и технология укладки тёплого пола Thermo

Классификация видов отопления

Выделяется несколько видов электрического пола в зависимости от нагревающих элементов, из которых он сделан. Расход электроэнергии у таких полов количественно различается. Владелец помещения должен понимать точный расчет по каждому проекту, потому что в случае неправильной установки или выбора нагревателей возможен большой перерасход электроэнергии.

Классификация теплых полов:

• нагревающая пленка, находящаяся под ламинатом или линолеумом;
• электрический кабель, который надо тянуть в стяжке;
• термомат — специальный нагревательный прибор.

Каждый вид электрополов имеет свои характеристики, влияющие на потребление энергии. К ним относят, в первую очередь, мощность.

Каждый тип теплого пола имеет свои показатели мощностиПримерные показатели мощности:

• для инфракрасной пленки — от 0,2 до 0,4 кВт/м²;
• кабель нагревательный электрический — 0,01−0,06 кВт/м². В 1 метре квадратном умещается примерно 5 витков (здесь стоит учитывать размер расстояния укладки);
• термомат — до 0,2 кВт/м².

Температура — основной показатель, показывающий уровень нагревания количественно. Максимальная температура ИК-пола — +60°С, для кабельного пола — +65°С. Обычно рабочая температура устанавливается меньше — +30…+35°С. Этого вполне достаточно для создания комфортной окружающей среды.

Поближе ознакомиться с потреблением энергии теплыми полами вы сможете в этом видео:

Чем выше сопротивление, тем больший расход электроэнергии. В основном мощность теплого электрического пола составляет 0,1−0,2 кВт/м². Эта информация обычно указывается на коробке изделия или инструкции, прилагаемой к нему. Средний показатель потребления электричества составляет 120 Вт/м². Также необходимо учитывать при расчетах, какую функцию будет выполнять теплый пол: дополнительную или основную.

Основная — когда электрический пол берет на себя главную функцию обогрева помещения. Например, загородный дом, в котором вообще нет центрального отопления. Дополнительная функция выполняется в том случае, когда в здании есть централизованная система теплоснабжения.

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

• нагревательный кабель или мат;
• терморегулятор;
• датчик температуры;
• утеплитель;
• изоляционные материалы;
• зажимы;
• перфоратор;
• пассатижи;
• система защиты УЗО;
• молоток;
• зубило;
• рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

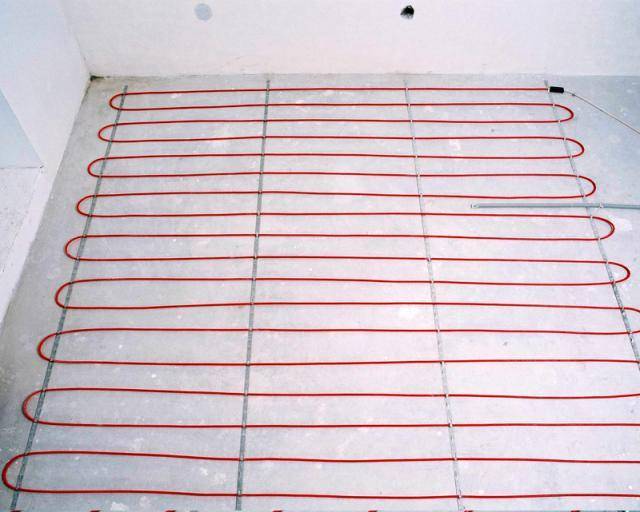

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

Плюсы и минусы теплого пола

Как показывает практика, все используемые на сегодня виды теплого пола имеют свои особенности, технические тонкости эксплуатации, но есть и общие для всех достоинства и недостатки, которые станут аргументом при принятии решения об использовании подобной системы у себя дома.

Теплый пол, плюсы и возможности

• Высокая надежность при условии профессионально выполненного проектирования и монтажа, качественных материалов и оборудования.
• Возможность разработки системы отопления для полной или частичной замены радиаторного отопления половым.
• Экономичность. Анализируя опыт эксплуатации теплого пола, его плюсы и минусы оказалось, что на практике пользователи таких систем снижают среднюю температуру на 2-3 ˚ и при этом чувствуют в помещении себя комфортно. Это дает возможность снизить потребление энергоресурса на 7-8 %.
• Остается возможность использования напольного покрытия любого типа. Ограничения есть только для кабельных систем. Этот вид подогрева пола допускает использование только плитки.
• Тепло поднимается от пола, более равномерно прогревая помещение в сравнении с отоплением на основе радиаторов.
• В каждой из комнат можно индивидуально регулировать температуру.
• Отсутствие холодного пола в доме снижает опасность появления простуды.

Как и у любого оборудования имеются у теплых полов как плюсы, так и минусы.

• Допустимы любые декоративные покрытия, но с ограничением по коэффициенту сопротивления передаче тепла (не более 0,15 м2К/Вт).
• Предъявляются жёсткие условия к экологичности мебели, так как при незначительном, но постоянном её нагреве есть опасность того, что будут выделяться опасные вещества.
• Технология монтажа предполагает поднятие уровня пола в среднем на 6-10 см, хотя в случае если это становится проблемой всегда можно выбрать систему, в которой подобные изменения не потребуются.
• Могут потребоваться дополнительные разрешения на монтаж, но они необходимы не для всех видов теплых полов.

Теплый пол под плитку

Кафель широко используется для нежилых помещений — кухня, санузел, баня. Его основное достоинство — влагостойкость, однако в то же время является холодным материалом, и босиком по нему ходить неприятно. Чтоб устранить такой «минус», покрытие делают теплым с помощью современных систем. При выборе теплого пола под плитку нужно учитывать ряд особенностей:

1. Обязательно выровнять пол, чтоб прогревание было равномерным.
2. При монтаже применяется специальный клей для плитки, который хорошо проводит тепло и не подвержен разрушению или деформации от нагрева.
3. В целях экономии не устанавливать теплый пол под бытовой техникой и мебелью.
4. Плитка должна быть прочной и толще, чем для стен.
5. Чтобы замазать швы, применять только акриловый или силиконовый герметик.

Если под данное финишное покрытие укладывать электрический теплый пол, обязательно сначала теплоизолировать его с помощью синтетической подложки, покрытой фольгой.

Для водяного пола между стяжкой и плиткой необходимо оставить расстояние минимум 3 см. Пол и стены обработать герметиком, чтоб подстраховаться в случае протечки труб. Стяжку дополнить пластиковой сеткой, чтоб избежать деформации и повреждений.

Как установить систему?

Необходимо составить проект системы отопления для определённого помещения. Рекомендуют вывести контур на основании пола, выполнить разметку. По ней легко определить, какой длины и какое количество ленты необходимо заготовить.

Разрезают плёнку только по определённым линиям. Они наносятся пунктиром через каждые 25 см. Карбоновый слой разрушать нельзя. При составлении проекта учитывают место расположения мебели и других нагревательных приборов. От стены, от шкафа, от дивана следует отступить 5 см. От обогревательных приборов 10 см.

Для «тёплого пола» «Q-Term» потребуется выровнять и очистить основание. Оно должно быть сухим. Допускаются перепады изгиба и наклона поверхности 1 мм на 1 м.

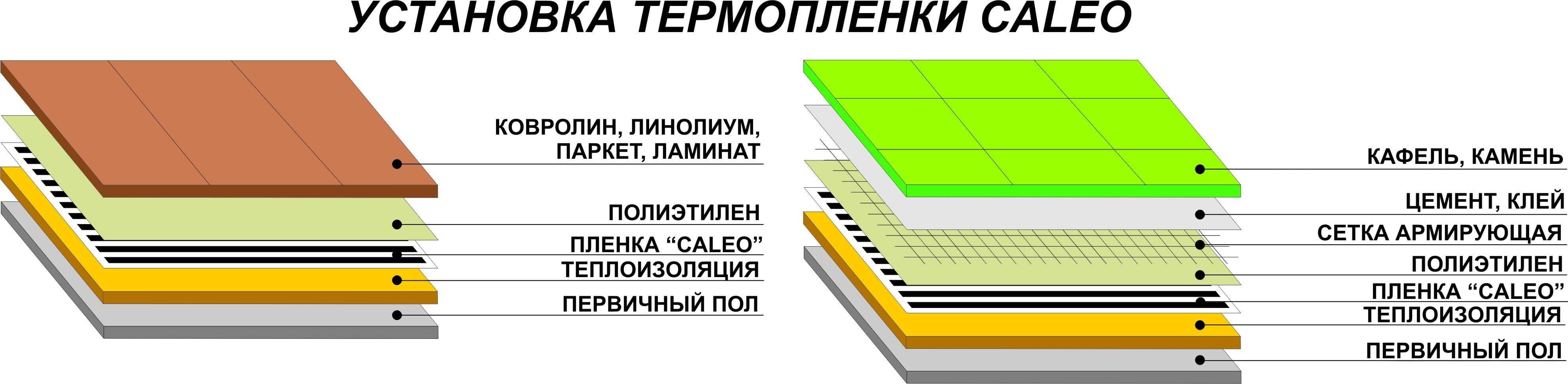

Схема монтажа:

• на основание укладывают подложку с отражающим экраном;
• по разметке раскатывают ленты; расстояние между ними 2 см; плёнка не должна располагаться внахлёст;
• укрепляют ленты скотчем;
• на расстоянии 20 см от края ленты укладывают терморегулятор; для него необходимо проделать небольшое отверстие в листе;
• проводят соединение медной шины к проводке;
• на шины устанавливают металлические клипсы; фиксируют их с помощью пассатижей;
• проводят параллельное подключение всех проводов; схема имеется в инструкции;
• все оголённые края изолируют битумным скотчем; он входит в комплект к термоплёнке;
• на стене, около розетки устанавливают терморегулятор;
• все провода забирают в гофрированную трубку; для трубки в полу и в стене прокладывают выход; его маскируют раствором бетона;
• если есть возможность, то проводку убирают под плинтус;
• систему необходимо протестировать; при положительном результате начинают финишную отделку напольного покрытия.

Рекомендуем: Характеристики тёплого пола Nexans

На поверхность «тёплого пола» сразу укладывают облицовку ламинат или паркет. Для ковролина не требуется дополнительно устанавливать жёсткую подложку из фанеры. Термоплёнка надёжно защищена от механических воздействий.

Системы обогрева приобретают через интернет-порталы или обращаются к дилерам в Москве. Целесообразно использовать термоплёнку в качестве дополнительного обогрева отдельных зон в комнате.

Электрическое отопление можно обустроить во всех помещениях, но использовать его только в период межсезонья, когда температура воздуха снижается, но централизованное отопление ещё не включили.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Выбор терморегулятора для теплого пола

Монтаж терморегулятора позволяет снизить потребление электроэнергии (примерно на 30%), обеспечивает комфортное управление электрическим теплым полом. Все представленные на рынке терморегуляторы выполняют главную задачу – автоматически регулируют температуру, обеспечивают включение и отключение системы по заданным параметрам.

Терморегуляторы различают по месту установки, принципу работы, числу подключенных датчиков.

Проще разобраться в приборах, если рассматривать их принцип работы. Подробная инструкция к теплому полу Caleo и обогревателям других брендов содержит информацию о выборе подходящего терморегулятора. Терморегулятор CALEO 620 в комплекте с датчиком температуры обойдется в 1750 руб. Прочитав отзывы на теплый пол Caleo, можно убедиться, насколько удобны в управлении и практичны современные теплые полы.

Электронно-механический блок управления

Самым простым считается электронно-механический блок управления. Работает по принципу утюга. Неисправности встречаются редко и устраняются легко. Главное его достоинство – небольшая цена, в итоге к ней прибавится стоимость 1 кв м теплого пола, расходы на монтаж, и выйдет реальная сумма затрат.

Цифровой терморегулятор

Следующий в классификации – цифровой терморегулятор, суть работы которого такая же, как у механического, только управляется он сенсором либо кнопками. Сенсорные приборы обычно комплектуют двумя датчиками, замеряющими температуру у пола и в помещении.

Программатор

Программатор – современный тип оборудования для тех, кто решил купить теплый пол Nexans или от другого производителя. Программируемый терморегулятор Nexans MILLITEMP CDFR-003 с датчиком температуры пола и воздуха обойдется в 3534 руб. Устройство поддерживает заданную температуру, позволяет задать индивидуальный график работы. Можно подключить датчики для поддержания разной температуры в нескольких помещениях. Подсчитано, что программируемый терморегулятор обеспечивает рациональное потребление электроэнергии, снижая расходы на 30-50%.

В основном, при выборе терморегулятора учитывают несколько важных аспектов:

1. максимальную мощность системы;
2. тип монтажа регулятора;
3. способ управления;
4. комфорт эксплуатации;
5. функционал.

Конкретные рекомендации по эксплуатации теплого пола от определенного производителя, будь то Thermomat, Devimat, Unimat, Energy, Caleo, Nexans или другая компания, можно получить у консультантов магазинов. Лучше, когда выбор системы осуществляют специалисты, которые будут заниматься ее установкой, возьмут ответственность и предоставят гарантии на все работы.

Теплый пол в частном доме: за и против

Установка тёплых полов в частном доме — правильное решение. Их можно использовать как основной или дополнительный обогрев, для создания комфортной и здоровой атмосферы в доме. За и против каждой модели мы озвучили выше, они общие для всех помещений.

Как мы уже говорили, существует несколько типов тёплых полов:

1. Водяные — их устройство и процесс монтажа такой же, как и при установке в квартире. Они могут заливаться бетонной стяжкой или укладываться настильным способом. Если пол монтируется во время строительства здания, то возможно возведение на грунту. Суть в подготовке песчано-щебневой подушки, на которую укладывается «пирог» пола.

Особенность сооружение водяного пола в коттедже — установка котельного оборудования, в котором будет нагреваться теплоноситель. Чаще в частных дома уже имеют автономные котлы (газовые или электрические), которые обеспечивают потребность в горячей воде не только отопительной системы, но и водоснабжения.

В них, вода нагревается выше требуемого для полов уровня, и необходима установка распределительно-смесительного узла с насосом, в котором нагретый до 70 — 90 градусом теплоноситель будет разбавляться до +50 — нужный показатель для полов.

Если коттедж газифицирован, то выгодней устанавливать газовый котёл, тогда затраты на эксплуатацию будут минимальными.

• Электрический кабель или маты — нагревательный провод, источником питания является электроэнергия, поэтому затраты на неё возрастут. Принцип монтажа электрополов в частных домах схож с их установкой в многоквартирниках.
• Инфракрасные — плёнка или стержневые модели, работают от электросети. Процесс их укладки простой, но цена дороже, да и эксплуатация обходится в копеечку.

Особенность установки таких систем в частных домах в том, что чаще они монтируются ещё в процессе возведения здания, хотя возможно установить такой обогрев в уже в построенном коттедже.

Как поддержать температуру на нужном уровне

Оптимальным температурным показателем для многих тепличных культур является 15 — 20 градусов. Если парник предназначен для выращивания рассады, и дальнейшей высадки её в почву, то требуется температура в приделах 30 градусов.

 Для поддержания нужного уровня обогрева в теплице  используется терморегулятор. Он позволяет снизить затраты на электроэнергию до 30% в электрических полах. Это достигается за счёт не постоянной работы полового отопления. Регулятор включается при понижении температуры ниже требуемой, и отключается, когда достигнет заданный уровень.

В водяных системах управление температурой осуществляется смесительным узлом. В нём будет производиться подмешивание остывшего теплоносителя, до достижения нужного градуса нагрева.

Для избегания резких перепадов температуры, и повышения интенсивности обогрева,  рекомендована схема Тихельмана — подразумевается наличие теплоаккумулятора. Тогда нет надобности монтировать коллекторную группу.

Как уменьшить затраты на электричество при использовании пленочного

Выбор мощности

Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.

Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.

Утепление помещения

При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.

Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.

Использование теплоизоляционного слоя

При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.

Использование программируемых терморегуляторов

Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.

Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.

Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Здесь вы узнаете:

Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.

Система выпускается в двух вариантах

Тёплый пол Thermo Thermocable. Она предлагается только в кабельном варианте. Главным отличием пола является необходимость бетонной стяжки толщиной около 4 см и мощностью 130 Вт на кв.м. В комплектацию пола входят: двужильный греющий кабель армированный с соединительным проводом, и герметичные муфты (концевая и переходная). С внешней стороны система изолирована PVC, а внутри системы расположен силикон.

Укладка теплого пола Thermo Thermocable в стяжку

Системы обогрева, в которых используется двужильный греющий кабель, отличаются меньшим уровнем электромагнитного излучения.

Схема двухжильного греющего кабеля

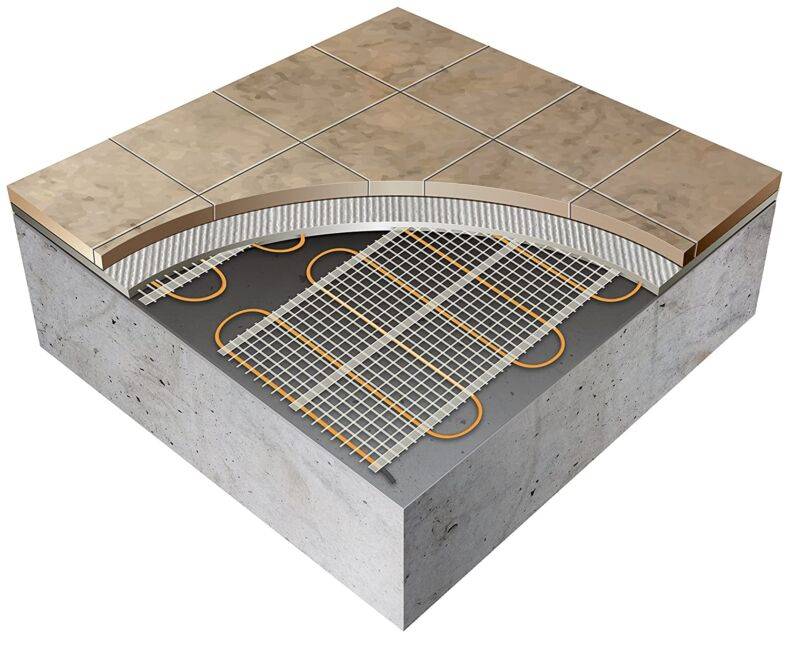

Эта комплектация предполагает в основе специальный мат. Термоматы, которые поставляются в рулонах и могут использоваться под ламинат, тоже изготавливаются на основе двужильного кабеля. Такой пол не требует бетонной стяжки, достаточно плиточного клея. Мощность системы — около 180 Вт на кв.м. В систему входит экранированный мат с изоляцией тефлоном.

Укладка теплого пола под плитку, ламинат, ковролин, линолеум

При выборе одной из систем необходимо исходить из назначения обогрева. На выбор будут влиять следующие факторы:

• будет ли теплый пол единственным источником тепла или дополнительным;
• на какую площадь рассчитан обогрев;
• наличие ограничений по монтажу кабеля.

  Конструкция укладки теплого пола Thermo

В зависимости от этих параметров, будет определяться оптимальная мощность, необходимая для обогрева помещения.

Преимущества теплого пола Thermo:

Полимерная труба для теплого пола Thermo

• Высокий уровень комфорта. Система позволяет регулировать температуру, которая устанавливается в помещении, с помощью терморегулятора. А сам нагревшийся воздух идет от ног к голове, поэтому не создает неприятных ощущений и не препятствует нормальному дыханию.
• Эстетическая привлекательность. Система Термо монтируется под ламинат либо другое напольное покрытие, поэтому она не видна. О системе может напомнить только терморегулятор, который органично вписывается в любой интерьер.
• Долговечность. Благодаря современной технологии и надежности элементов, шведские системы теплого пола служат не одно десятилетие.

  Установка теплого пола Thermo

• Удобство эксплуатации. Автоматическая система не требует дополнительного технического обслуживания.
• Универсальность применения. Нагревающийся элемент Термо может выступать в роли основного источника тепла, а может быть вспомогательным элементом системы отопления.
• Простота монтажа. При помощи подсказок в прилагающейся инструкции по эксплуатации справиться с установкой пола сможет даже новичок. Монтаж можно проводить как в строящемся доме, так и в жилом.
• Безопасность. Греющий кабель обладает улучшенной изоляцией, которая обеспечивает безопасность электрики.

Системы Термо могут укладываться не только в стандартную стяжку, но и в слой клея для плитки. Благодаря современному исполнению и привлекательной цене, теплый пол Thermo сумел завоевать лидирующие позиции на рынке нагревательных приборов для отопления.

Какую систему отопления выбрать и почему

Подбирая тёплый пол для парника, нужно учитывать не только свои финансовые возможности, но и особенности тепличного помещения, и место его расположения. Кроме того, важный показатель — стоимость теплоносителя.

При наличии рядом источника с горячим теплоснабжением, выбор напрашивается в сторону водяного пола. Даже если есть только холодная вода, этот вариант предпочтителен, ведь достаточно установить недорогой водонагреватель.

При отсутствии водоснабжения, и при наличии вблизи электросети, выбирать следует электрические полы. Кабельные модели рекомендованы для обогрева больших теплиц. Чтобы эффективно обогревать грунт, мощность кабельных систем должна быть не меньше 75 ватт на м2. Если парник маленький, то можно укладывать плёнку, так как ей под силу обогреть небольшое помещение, и монтаж её не сложный.

Чаще электрический обогрев применяют там, где установлен многотарифный счётчик, тогда затраты на отапливание парника ночью будут меньше.

Обогрев грунта в теплице какое лучше отопление? / Смотрим все варианты

Watch this video on YouTube

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.
