Как положить тёплые полы

Устройство гидроизоляции

В процессе изготовления плавающей стяжки в обязательном порядке формируется гидроизоляционный слой. Это связано с тем, что некоторые виды утеплителей и других дополнительных материалов не приемлют воздействия влаги в процессе эксплуатации конструкции пола. Помимо этого, гидроизоляционный слой защитит от воздействия влаги ниже расположенные помещения.

Гидроизоляция полиэтиленовой пленкой

Для изготовления гидроизоляционного слоя при кладке плавающей стяжки применяют рулонные материалы. Обмазочный метод устройства гидроизоляции при помощи битумной или иной по составу мастики может использоваться в качестве дополнительной меры, как и однокомпонентные полимерные смеси.

Гидроизоляция стяжки — условия

Обмазочный метод не позволяет сформировать разделительный слой меду стяжкой и основанием, так как битум проникает в какой-то мере в структуры основания. Таким образом, стяжка не получается независимой.

В качестве гидроизоляционного материала под плавающую стяжку применяют:

1. Рулонные материалы с содержанием битума, имеющие бумажную основу (пергамин, рубероид).
2. Стеклоткань, стеклохолст.
3. Толстую полимерную пленку.
4. Проницаемую одностороннюю полимерную мембрану используют при грунтовых основаниях, где необходимо создать барьер перед обратным капиллярным движением влаги. Это происходит при близком расположении грунтовых вод или недостаточной толщине песчано-гравийной подушки.

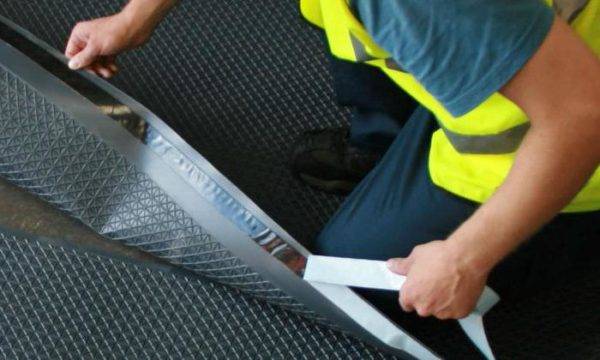

Гидроизоляционная мембрана

При укладке рулонного материала формируют некоторое подобие чаши. Полотно укладывают с нахлестом в 10 -15 см, а также на 10- 20 см заводят на стены. Стыки обязательно герметизируют. При использовании полимерной пленки для герметизации шва применяют широкий водостойкий скотч. При работе с битум содержащими составами стык заплавляют строительным феном.

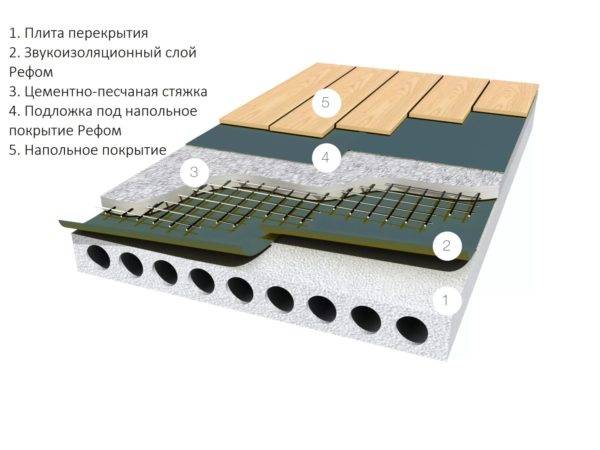

Пирог плавающей стяжки

Тонкие теплые полы

Отличие тонкого теплого пола от описанных выше в том, что толщина такого пола составляет до 2,5 см и применяется в помещениях, где нет возможности высоко поднять уровень пола. Монтаж подобных систем производят при помощи тонких трубок или греющего кабеля толщиной 2,8 мм.

Необходимые материалы:

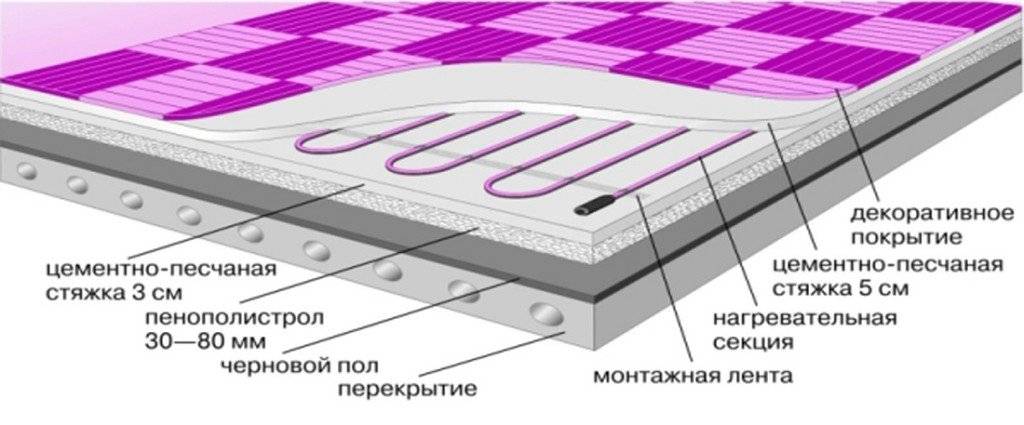

Схема электрического теплого пола.

• нагревательные элементы — труба или тонкий греющий кабель;
• монтажная лента — для закрепления элементов;
• дюбели для закрепления монтажной ленты на черновом полу;
• клей для плитки или цементно-песчаный раствор.

Установка тонкого пола не требует теплоизоляции, так как тонкий слой стяжки или плиточного клея может разрушится. Поэтому такие полы можно монтировать только в помещениях с установленной при строительстве здания теплоизоляцией или над отапливаемыми помещениями.

https://youtube.com/watch?v=SwhPVqHww5Q

Греющие элементы раскладываются на тщательно выровненное основание, закрепляются при помощи монтажной ленты и закрываются тонким слоем цементно-песчаного раствора или клея для керамической плитки, на который укладывают финишное покрытие пола.

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в мм	Минимальная длина одного контура, в м	Максимальная длина одного контура, в м
16	60	80
18	80	100
20	100	120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

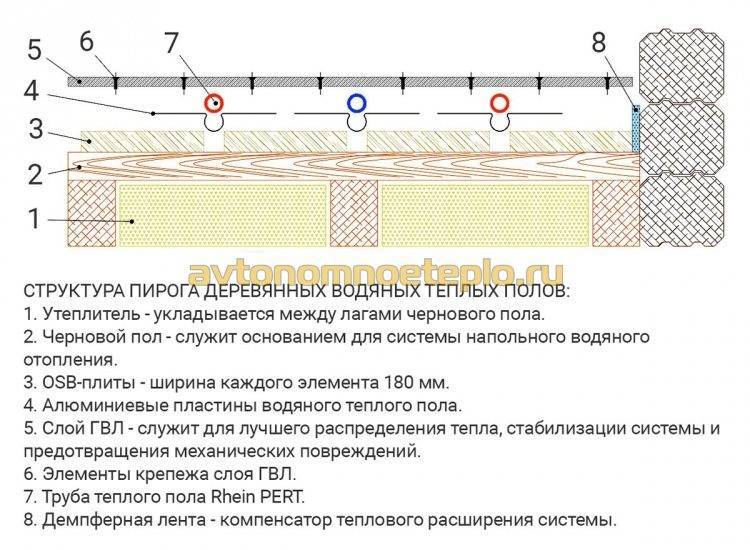

  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

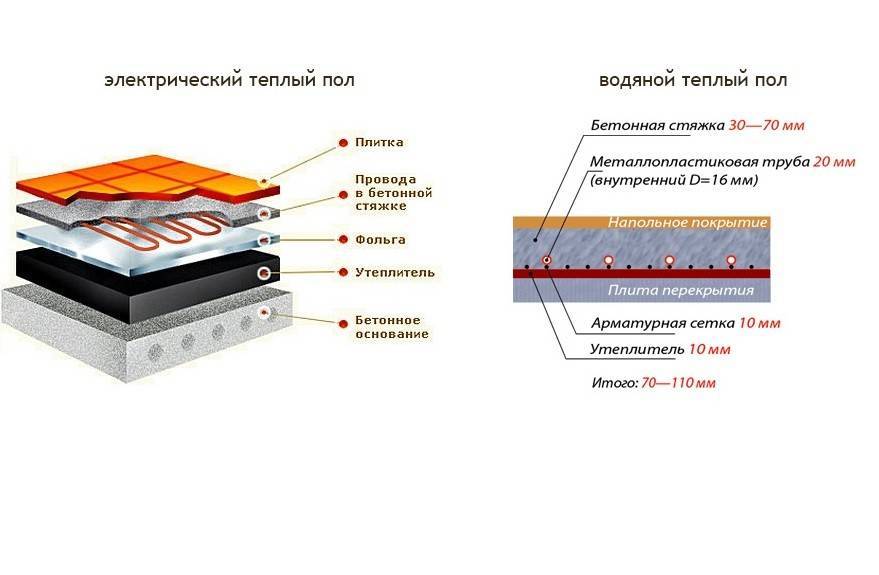

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Полусухая стяжка

Как только выполнен монтаж контура отопления, можно вместо бетонной заливки теплого пола своими руками выбрать полусухую стяжку. Крепеж труб должен быть надежным, и обязательно устраивается демпферная лента по периметру помещения.

Но каким раствором заливать теплые полы в данной ситуации? В продаже имеется большое количество сухих готовых смесей, в которые следует лишь добавить определенное количество воды.

Процесс заливки мало чем отличается от устройства бетонной стяжки. Также нельзя обойтись без маяков, если есть желание получить ровную по горизонтали поверхность. В процессе заливки давление в трубопроводе должно быть поднято до 0.3 Мпа. Между установленными маяками распределяется смесь, которая смешивается с водой. Толщина слоя заливки над трубами должна всегда держаться под контролем. Минимальный уровень не следует опускать ниже 30 мм. Это расстояние отмеряется от верхней части контура теплого пола. Производить укладку раствора, в котором значительно меньше воды, чем в бетонной стяжке, следует равномерно и по возможности плотно. При образовании пространства под правилом при распределении смеси, туда добавляется нужное ее количество и вновь производиться распределение.

Затирка раствора обязательна, и проводиться должна спустя примерно полчаса после окончательной засыпки смеси. Производить работы можно подручными средствами или использовать специальную затирочную машину. Чтобы ее не приобретать для единоразового выполнения монтажа стяжки, проще и выгоднее будет взять в аренду на срок проведения работ. Если упустить те полчаса, которые положены, то будет гораздо сложнее производить затирку. Полное схватывание смеси составляет 6 часов. После этого времени уже нет смысла производить затирку поверхности, так как никакого результата она уже принести не сможет.

Полностью включать отопление нельзя до того момента, пока полусухая стяжка не будет высушена окончательно. В дальнейшем же первый рабочий день системы не должна поддерживать температуру более 25 градусов. Следующий день происходит повышение температуры на 5 градусов и так далее, пока не будет полный рабочий режим теплого водяного пола.

Данный вариант устройства стяжки имеет некоторые преимущества по сравнению с бетонной:

• Более низкая стоимость, чем готового бетона.
• Процесс высыхания занимает гораздо меньше времени. Также и процесс схватывания сокращается. Уже через 6 часов можно ходить по поверхности без страха.
• По окончанию не потребуется производить дополнительно выравнивание основание, так как поверхность приобретать горизонтальный уровень.
• Не образуется трещин после высыхания, а также участков проседания. Да и любых других дефектов стяжки почти не бывает.
• Вероятность протекания воды на нижерасположенные этажи сведена к минимуму, так как в составе применяется гораздо меньшее количество воды.
• Повышаются тепло и звукоизоляционные качества за счет пористости всей структуры стяжки.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

• Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
• Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
• На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
• Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
• Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
• Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Устройство теплого пола зависит от особенностей строительной конструкции

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

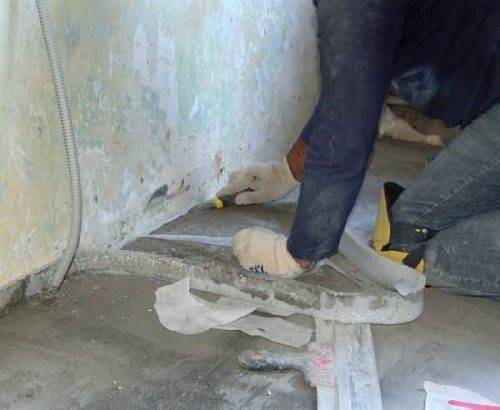

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Принципы и тонкости подготовки основания

Процесс любых монтажных работ имеет свои нюансы, так при установке тёплого пола следует знать:

• Для укладки основания в квартире на первом этаже необходимо не менее 5 сантиметров теплоизоляции, так как здесь находится входная дверь — источник сквозняков;
• Лучшие утеплительные плиты — с бобышками и канавками. Это очень удобно для укладки труб;
• Уложенные теплоизоляционные плиты не должны прогибаться под ногами. Если это происходит, значит, их разместили на неровной поверхности. Нужно очень тщательно подгонять листы иначе ухудшатся свойства материала;
• Часто мастера используют отражающую плёнку со специальной разметкой, которая служит ориентиром для прокладки труб. Есть люди, которые просто отрезают края плёнки по границе плиты, этого делать нельзя. Лучше заправить излишки материала под листы утеплителя. Так он будет лежать прочно и ровно;
• Многие специалисты советуют прокладывать трубы с учётом мебельных мест. Ведь нет необходимости греть пол под встроенными шкафами. Эти моменты следует обсудить заранее, и наметить локации таких предметов;
• Перед тем как залить финальную стяжку, необходимо провести опрессовку водяной системы с максимальной подачей давления в трубах. Испытания следует провести в течение суток. Если этого не сделать, то потом будет сложно найти утечку воды;
• Нельзя запускать обогрев пола, если покрытие стяжки ещё полностью не просохло. Обычно достаточно подождать 28-30 дней и можно смело пользоваться.

Некоторые монтажники с многолетним опытом советуют неоднократно выполнять гидравлическое испытание с паузами в несколько дней. Лучше найти погрешности с отоплением, водоснабжением до чистовой отделки помещения, до укладки плитки, ламината и так далее.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Как правильно стелить пленочный электрический пол

Описание технологии, как правильно стелить теплый пол:

Составления чертежа
Особенно это важно в тех случаях, когда оформляются помещения значительной площади. Нагревающей пленкой рекомендуется укладывать только открытые участки – под мебелью она не нужна
Кроме того, вес тяжелых предметов способен спровоцировать поломку системы. Распределение полос рекомендуется проводить в продольном направлении, что позволит снизить количество стыковых участков. Если в основании пола имеется электрическая проводка, от нее необходимо сделать отступ в 5 см. Другие источники нагрева (духовой шкаф, камин, радиатор и пр.) должны быть удалены от пленки на расстояние не менее 20 см.

Подготовка основания. С черновой поверхности нужно убрать всю грязь, устранить перепады и дефекты. Лучше всего это сделать с помощью выравнивающей смеси. Дальнейшие монтажные работы разрешается продолжать только после полного высыхания заливки. Для улучшения эффективности обогрева основание желательно оформить слоем теплоизоляции, проклеивая места стыков специальным скотчем.

Укладка пленки. Главная задача – правильно распределить ее по всей площади пола. Почти всегда для этого требуется разрезание пленки на отдельные фрагменты: эту операцию можно проводить только по специальным линиям, нанесенным на поверхность материала. Если разрезать пленку в каком-то другом месте, это причинит ей серьезные повреждения.

Фиксация. Уложив полосы материала согласно предварительно составленному чертежу, как стелить электрический теплый пол, их необходимо хорошо закрепить. Это можно сделать при помощи скотча, скоб или обычных гвоздей для мебели. Для крепежей по краям пленки имеются специальные прозрачные участки: делать это в других местах запрещается из-за угрозы повреждения нагревательного контура.

Подключение к сети. Закрепив обогревающие полосы, их необходимо подключить к электричеству. Для этого в комплект изделия входят специальные контактные зажимы. Они подключаются к системе особенным образом: каждый элемент вводится в промежуток между слоями пленки и коммутируется с медной проволокой. Прочная фиксация каждого зажима осуществляется с помощью люверса, который нужно расклепать специальным приспособлением

При его отсутствии для этих целей можно применить обычный молоток: действовать нужно очень осторожно, во избежание повреждений графитовых вставок. Далее контактные зажимы пассатижами коммутируются с медным проводом в защитной оболочке.

Выполняя монтаж самостоятельно, рекомендуется вооружиться некоторыми полезными советами, как правильно постелить теплый пол:

Отдельные части пленки должны быть разделены некоторым пространством. Наличие перехлестов недопустимо из-за перегревания материала. Обычно это заканчивается быстрым выходом системы из строя и повреждениями финишного покрытия.
Регулятор температуры во время эксплуатации пленочного пола не рекомендуется устанавливать выше +30 градусов. Если сверху пленки уложен линолеум, то оптимальной температурой в таком случае будет +25 градусов.
Монтировать термодатчики разрешается только после полного отключения электричества в доме. Подача напряжения разрешается по завершению монтажа и подключения прибора.
Приступая к тестированию ИК-пленки, рекомендуется провести внимательный осмотр всех участков коммутации контактов

Очень важно, чтобы защитная изоляция не была повреждена.
Оформляя нагревательной пленкой помещения большой площади, важно учитывать общую мощность контура. В случае, если этот параметр превышает 3,5 кВт, ее лучше оснастить отдельным силовым кабелем, во избежание перегрузок сети.
Из-за минимальной толщины пленки участки коммутации обычно слегка возвышаются над уровнем поверхности

Чтобы это не привело к ухудшению общего состояния напольного покрытия, утеплитель на этих участках нужно немного подрезать, выравнивая высоту.
Оптимальным местом установки термодатчика являются те участки под пленкой, где нет нагревательных элементов. Для фиксации этого прибора обычно используется скотч.
Тестирование системы разрешается проводить только после подключения ее к терморегулятору. После включения теплого пола необходимо проверить места соединения проводки. При обнаружении дефектов их нужно устранить. Признаком качественной работы теплого пола является равномерное распределение тепла по его поверхности.
После того, как теплый пол под линолеум правильно уложен, поверх пленки настилается пароизоляционный материал: его также фиксируют скотчем. Далее можно переходить к окончательному оформлению пола.

Требования по эксплуатации

Для того чтобы ламинат служил долго без нареканий, необходимо пользоваться подогревом пола по правилам:

Температура поверхности основания не должна превышать 28°C, контактная температура – не выше 27 °C.

При водяном отоплении следят за температурой горячей воды на выходе из котла – она не должны быть более 50 градусов.

При наступлении отопительного сезона и по его окончанию важно постепенно повышать или понижать температуру нагрева.

Важна и влажность воздуха в помещении. Чтобы ламинат был в порядке, влажность не должна опускаться ниже 50% при температуре в помещении 18-22 градуса

Следить за влажностью нужно с помощью гигрометра и по необходимости применять увлажнители воздуха.

Не допускать накапливания тепла при включенном подогреве. К этому могут приводить ковры, мебель, которая плотно прижата к полу и т.д.

В период включенного подогрева пола могут образовываться зазоры в стыках ламелей. Они уходят, когда подогрев выключается. При наличии температурных швов такое изменение размеров не испортит покрытия.

Особенности устройства водяных полов в квартирах

Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.

И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.

Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.

Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.

Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.

Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.

Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.

Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.

Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.
