Теплораспределительные пластины для теплых полов

На что обратить внимание при выборе?

На сегодняшний день строительный рынок представлен шикарным выбором теплораспределительных листов, все они отличаются между собой видом производства, а также материалом, из которого изготовлен каркас

Чтобы приобрести качественную пластинку, необходимо тщательно изучить ее эксплуатационные характеристики и обратить внимание на следующие показатели изделия:. Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность

На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется.

• Коэффициент полезного действия. Данный показатель не зависит от того, изготовлены пластины из стали или алюминия. Как правило, для улучшения КПД, необходимо дополнительно применять специальные теплоизоляционные материалы, которые при установке конструкции выкладывают небольшим слоем на металлическую фурнитуру.
• Защита от коррозии. Многие считают, что если тепловые листы постоянно нагреваются, то им не грозит коррозия металла, поэтому изделия не нуждаются в специальном покрытии. Подобное мнение ошибочно, так как даже при малейшем попадании влаги через верхний слой пола при высокой температуре создаются благоприятные условия для образования ржавчины.

Стоит также заметить, что выбор пластин зависит и от того, в каком помещении планируется установка «теплого» пола. Для каждой комнаты свойственен свой микроклимат и влажность, поэтому могут применяться профили разных моделей, отличающиеся защитными качествами, аккумулятивной способностью и теплоемкостью. Например, для ванных комнат и кухонь, где наблюдаются постоянные температурные перепады и высокая влажность, подойдет изделие с хорошим антикоррозийным покрытием, а если укладка пола будет выполняться на бетон, для повышения передачи тепла понадобятся пластины из алюминия или меди.

Немаловажным показателем для покупки станет и высота помещения, где устилается пол. Для высоких комнат нужно использовать алюминиевые каркасы, они быстрей передают тепловую энергию, и поток теплого воздуха равномернее распределяется по всему периметру помещения.

Подводя итоги, можно сказать, что пластины играют огромную роль в распределительной системе и обеспечивают помещение хорошим обогревом. Но чтобы конструкция эффективно работала, к данным элементам нужно также подбирать и качественные трубопроводы. От теплопластин зависит только передача энергии. Поэтому следует побеспокоиться и о наличии изоляционной подложки. До начала монтажных работ необходимо выполнить правильные расчеты материала и подготовить схемы установки.

О том, как загнуть алюминиевую пластину для теплого пола, смотрите в следующем видео.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Пенополистирольная плита

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

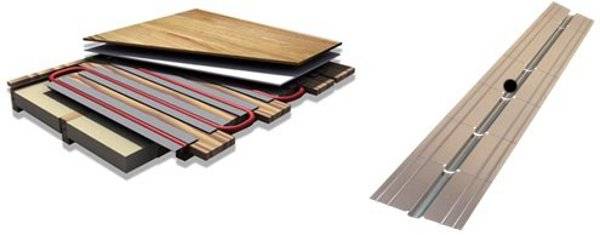

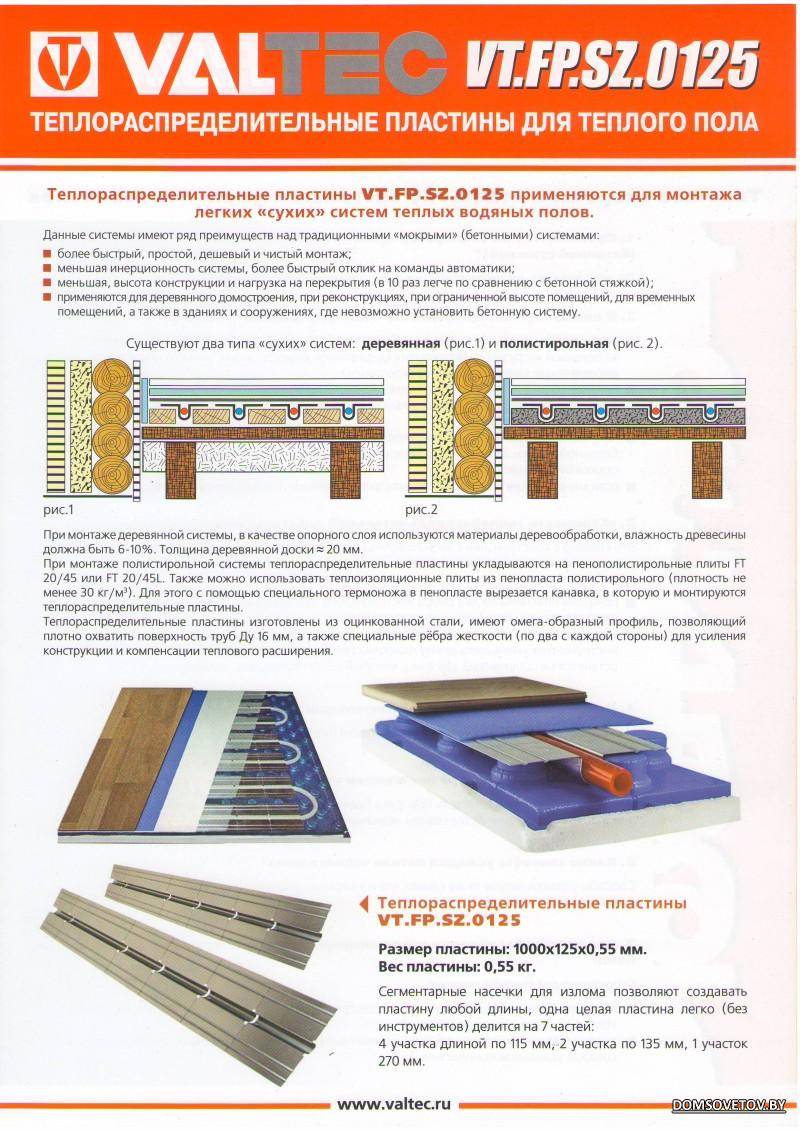

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Теплораспределительные пластины

Достоинства теплораспределительных пластин

Среди основных достоинств этих элементов необходимо назвать следующие:

Теплораспределительные пластины позволяют смонтировать теплый пол в любом помещении

Всем известно, что при использовании классической мокрой системы монтажа пол приходится поднимать на 8-12 см. Применение же сухой системы, в составе которой присутствуют теплораспределительные пластины, позволяет уменьшить толщину укладываемого пирога в 5 раз.

За счет чего это возможно? Это обусловлено применением очень простой технологии. На деревянную или полистирольную основу крепят теплораспределительные пластины, имеющие Ω-образные пазы. Затем в эти пазы укладывают греющие трубы. Эта система закрывается листом ДВЛ и чистовым напольным покрытием. И это все!

Минимальная высота созданного таким образом пирога не превышает 2,5 см. Вес такого теплого пола также минимален. Из этого следует, что его можно смонтировать практически повсюду: и в квартире с низкими потолками, и в частном доме с деревянными перекрытиями.

Монтаж теплого пола с теплораспределительными пластинами производится быстро и чисто

Настил такого теплого пола в помещении в 20 м2 можно без труда произвести часа за четыре. Почему? Да просто лишь потому, что все составные элементы являются, если можно так сказать, модульными. Их просто укладывают и крепят. Не требуется ждать какого либо застывания, отвердевания и т.п.

Теплый пол с теплораспределительными пластинами моментально готов к использованию

Это обусловлено составом укладываемой подушки, все элементы которой являются полностью готовыми и оформившимися. Тогда как пол, смонтированный по классической технологии, можно включать лишь по истечении месяца, когда стяжка полностью кристаллизуется. Иначе пол просто растрескается и станет непригодным к эксплуатации.

Теплораспределительные пластины делают теплый пол выгодным вложением денег

Пол, уложенный с использованием этих пластин, очень выгоден для пользователей, поскольку:

1. Его энергопотребление ниже в несколько раз в сравнении с полами, обустроенными по классической технологии.
2. Помещение с его помощью прогревается значительно быстрей и эффективней.
3. КПД такого пола существенно выше, чем у электрических аналогов.

Все перечисленные моменты являются гарантией экономии значительных денежных средств.

Таким образом, такой нехитрый материал, как теплораспределительные пластины, представляет огромный интерес для тех, кто намеревается обустроить в своем доме теплый водяной пол. Сравнительная ценовая доступность этого материала вкупе со значительной эксплуатационной экономией являются убедительным аргументом в пользу его использования.

Общие сведения о теплораспределительных пластинах

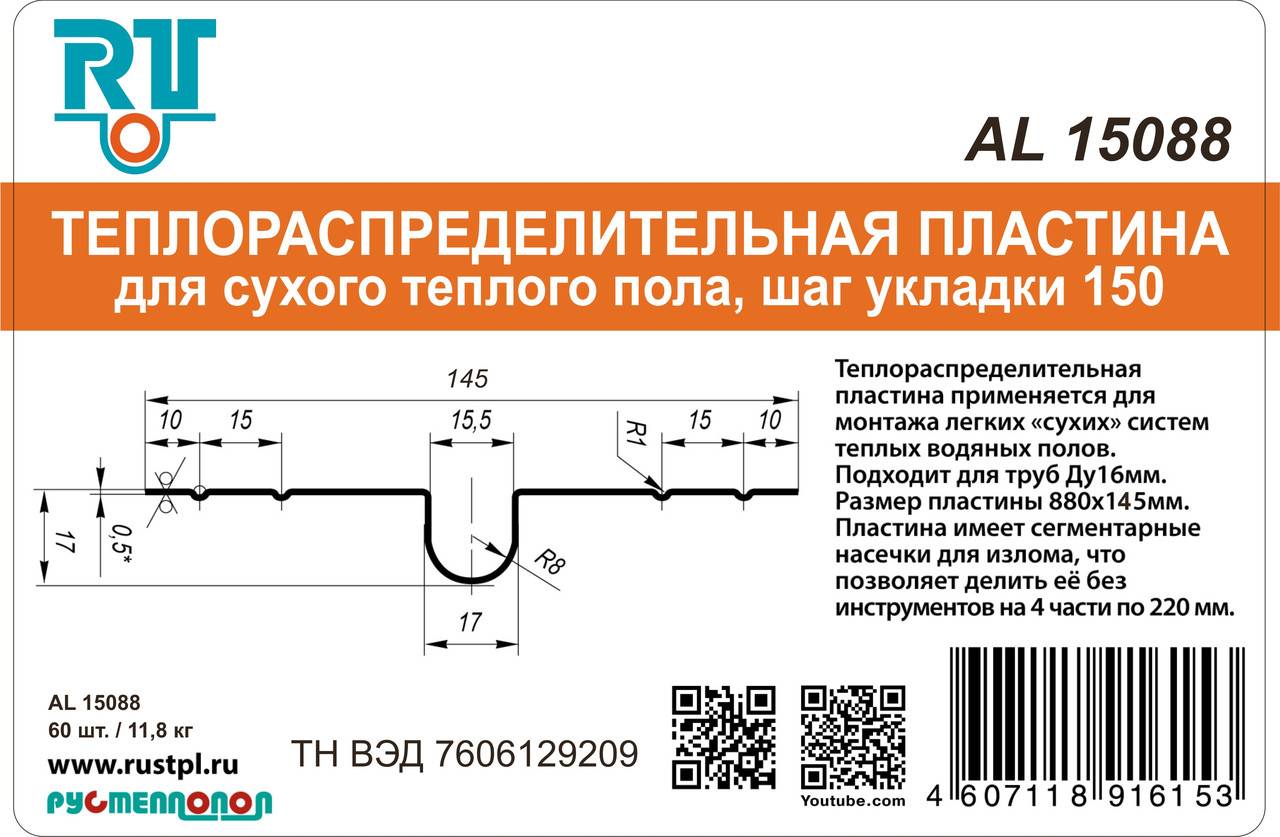

Элемент представляет собой металлический профиль, который при укладке выступает своего рода подложкой для отопительного контура. Теплый водяной пол выполняет свою функцию обогрева с помощью трубопровода, диаметр которого в среднем составляет 10-12 мм. В свою очередь, теплораспределительная пластина формирует специальную нишу, в которую укладывается трубопровод. Хотя внешне она имеет довольно примитивное устройство, в ней немало специфических конструкционных особенностей.

В первую очередь это наличие омегообразной канавки, которая проходит по всей длине профиля и как раз служит для установки трубы. Но и это не все. Параллельно с канавкой по сторонам проходят ребра жесткости, предназначенные для повышения механической надежности пластины. Производители предлагают такие элементы в разных конфигурациях, размерах и формах, но общий принцип конструкционного устройства соответствует вышеописанному.

Преимущества и недостатки

Теплый пол без стяжки монтируется и нагревается быстрее

Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.

Положительные стороны использования термопластин:

• количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
• система просто укладывается своими руками после составления плана расположения труб;
• снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
• несущественно уменьшается размер комнаты по высоте.

Недостаток проявляется в том, что после отключения котла металлические пластины остывают сразу, а бетон держит тепло некоторое время. Стоимость термоэлементов высокая, но при мокром способе также приобретаются дополнительные материалы, и повышается трудоемкость работ.

Под напольное покрытие сверху пластин укладывается подложка из полистирола

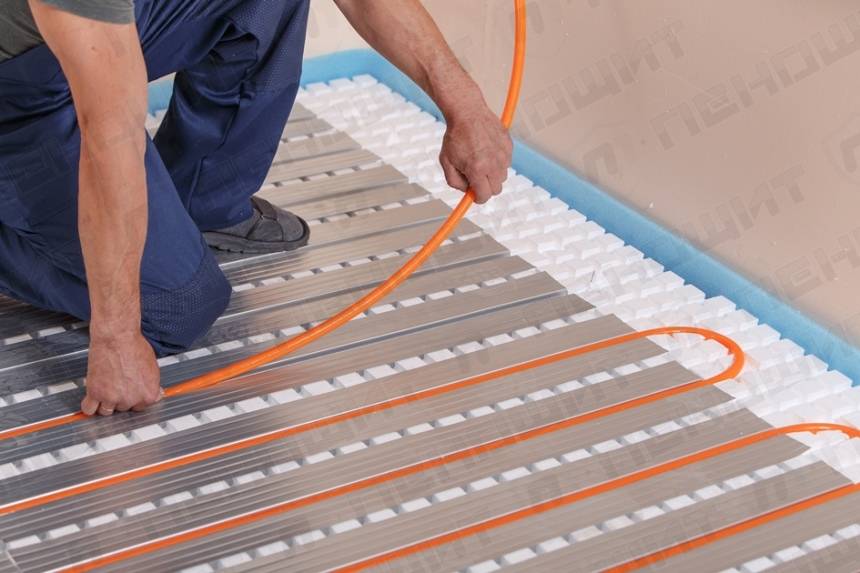

Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.

Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.

Изоляция выполняется 2 раза:

• по площади перекрытия перед укладкой утеплителя;
• на поверхности смонтированной системы из труб и пластин.

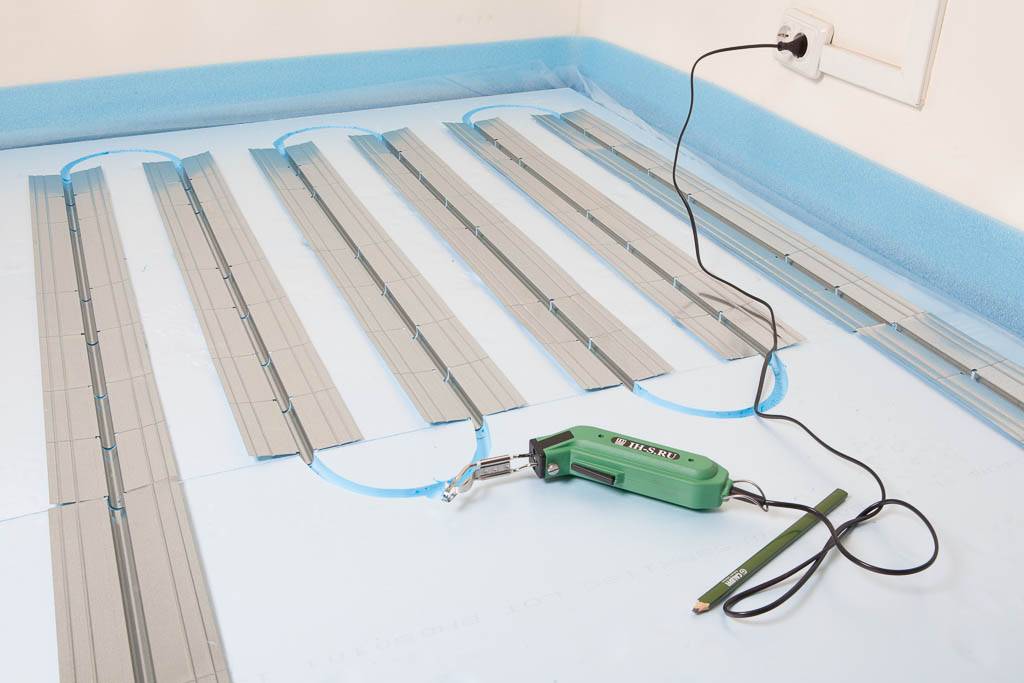

В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.

Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками

Порядок сборки теплого пола:

1. покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
2. раскладывается гидроизоляционный слой;
3. укладывается теплоизоляционные маты;
4. делаются канавки, и монтируется теплораспределительные пластины;
5. прокладываются водяные трубы;
6. между пазами укладывается теплоизоляция.

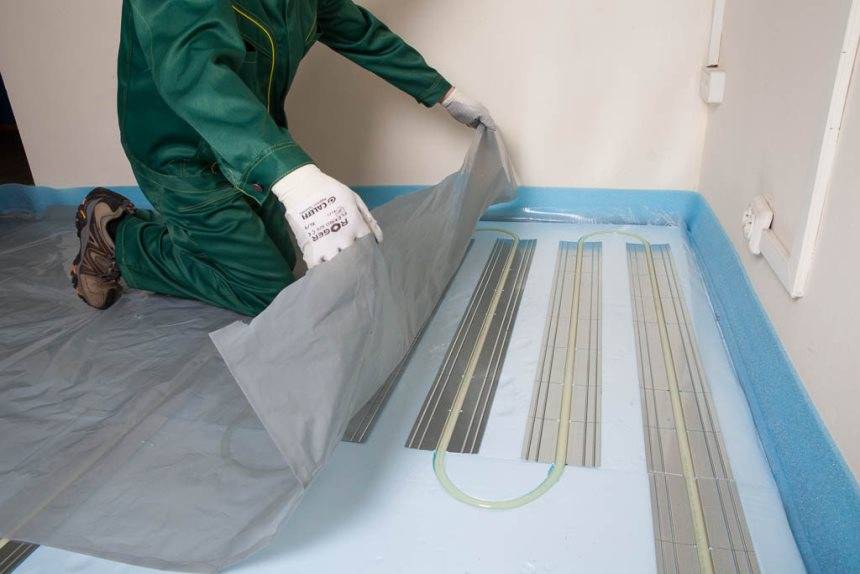

Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.

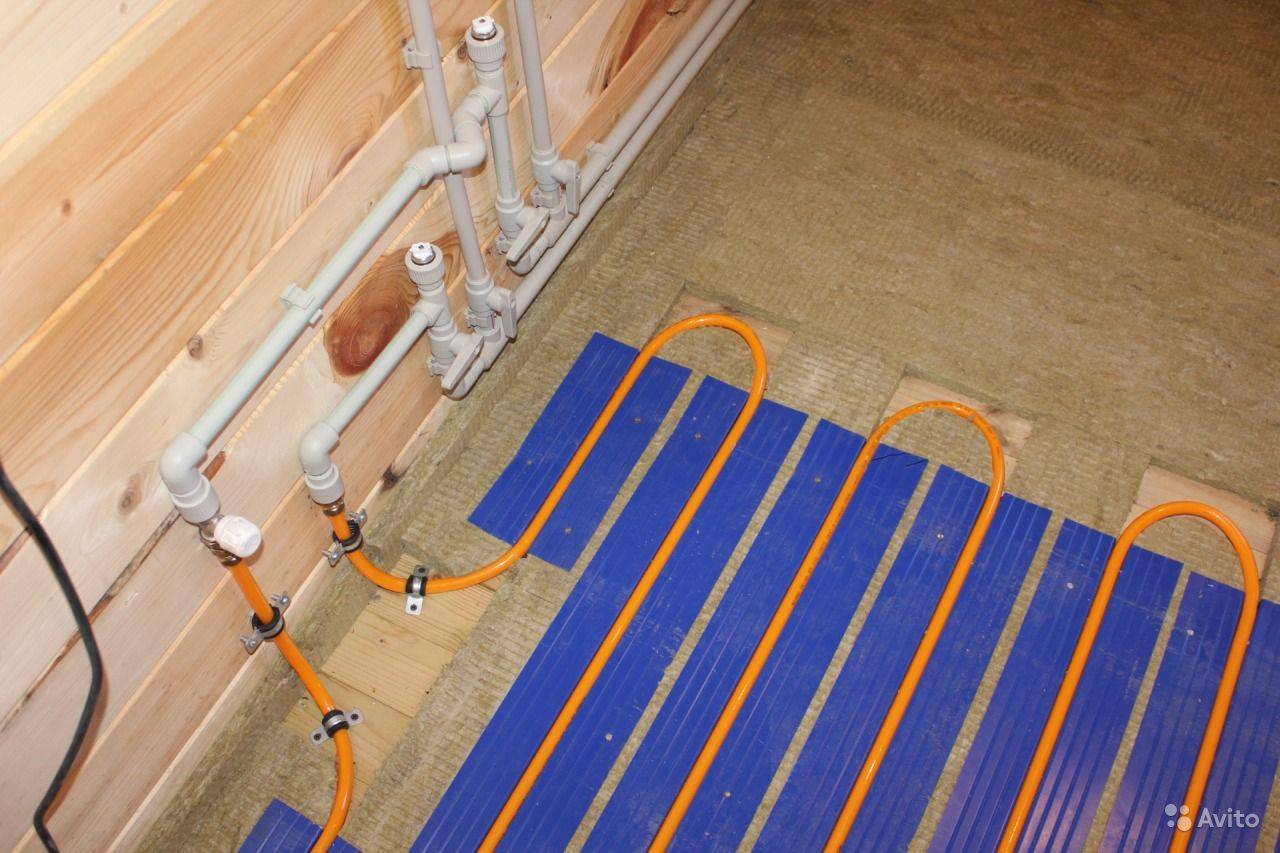

Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин

Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.

Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.

Состав конструкции теплого пола по дереву:

• основание со слоем гидроизоляции;
• доски, модули или бруски, разложенные по плану;
• разводка труб с применением пластин;
• изоляция от пара и влажности;
• гипсоволокнистый лист толщиной 10 мм;
• напольное покрытие.

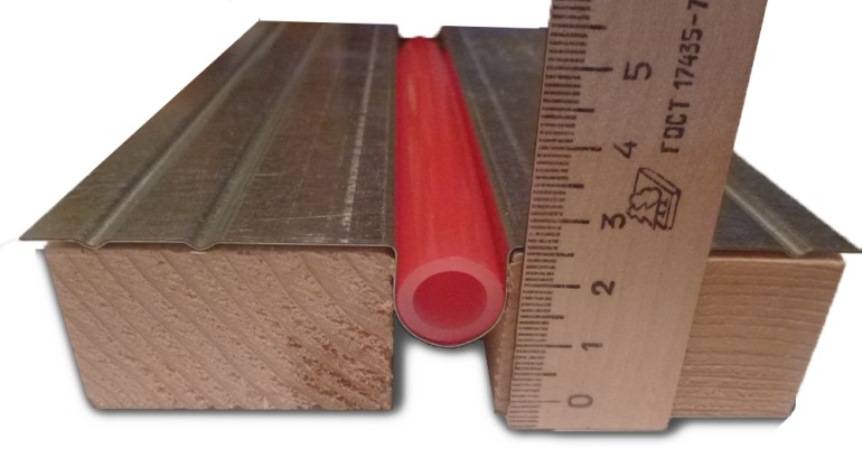

Доски можно укладывать сплошным слоем, но придется делать в каждой из них паз для выступа термопластины. Этот способ относится к трудоемким и дорогим, т. к. древесина обрабатывается на станке и дома не всегда есть условия.

Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.

Что же выбрать?

Попробуем ответить на вопрос, что лучше для ноутбука или ПК? Термопаста или термопрокладка? Разберём по пунктам:

1. Начнём с того, что по своей эффективности термопрокладка уступает пасте, если расстояние между деталью и системой охлаждения минимально. Например, буквально 0,2-0,3 мм. Если же расстояние близко к 1 мм, то использовать термопасту нельзя. Иначе обеспечен перегрев.
2. Термопрокладка хороша показывает себя, если она используется в устройствах, где посадочные места чипа и радиатора охлаждения удалены друг от друга (более 0,5 мм). Ведь если здесь взять термопасту, то толку от неё не будет никакого. Из-за толстого слоя проявится весьма низкий показатель теплоотвода. Процессор или видеокарта начнут сильно греться.
3. Замена термопрокладки зачастую проще, чем процедура нанесения новой термопасты, которая требует и очистки от старой пасты, и тонкого равномерного слоя, и даже специальных инструментов. Однако и заменить термопрокладку на процессоре или видеокарте не всегда легко. Нужно правильно подобрать её по размеру, учесть толщину, степень сжатия (не должна быть более 70%, иначе из-за сильной деформации она потеряет большую часть своих теплопроводных свойств) и мн. др.
4. Цена. Этот критерий не позволит нам выявить, что лучше. Так как стоимость термопасты и термопрокладки примерно одинакова. Самые дешёвые варианты подобных термоинтерфейсов обойдутся вам в 100-150 рублей. Однако экономить не рекомендуем. Желательно, выбирать изделия, чья стоимость превышает 300 рублей.
5. Срок службы. Тут многое зависит от качества термопасты или термопрокладки. Хотя в среднем последняя служит чуть больше. Правда, если вам по какой-то причине нужно снять радиатор кулера с видеокарты или чипа, то менять придётся и термопасту, и термопрокладку.
6. В среднем по теплопроводности термопрокладки уступают термопастам, лучшие образцы которых имеют показатели на уровне 8-10 W/mK. У термопрокладок таких значений быть не может. У них коэффициент теплопроводности ниже. С другой стороны, есть и термопасты с теплопроводностью 1-2 W/mK. В большинстве случаев уже они будут уступать термопрокладкам.

Получается, что у каждого варианта есть свои плюсы и минусы. Поэтому нельзя однозначно сказать, что лучше, а что хуже. Специалисты рекомендуют следующее:

• Для ноутбуков и нетбуков использовать термопрокладку. Они аргументируют это тем, что процессор и видеочип у таких устройств нагреваются сильнее. Помимо этого ноутбук или нетбук в основном не стоит на одном месте. Его берут с собой на работу, учёбу или в гости, а, значит, он нередко подвергается тряске. В таких условиях хорошая и качественная термопрокладка будет более практичной и надёжной. Поэтому лучше выбрать её вместо термопасты.
• Владельцам ПК отдать предпочтение термопастам. Ведь на большинстве моделях зазор между процессором и радиатором кулера минимален. Здесь сложно поместить даже тонкую алюминиевую или медную пластину.

Назначение пластин

Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.

Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.

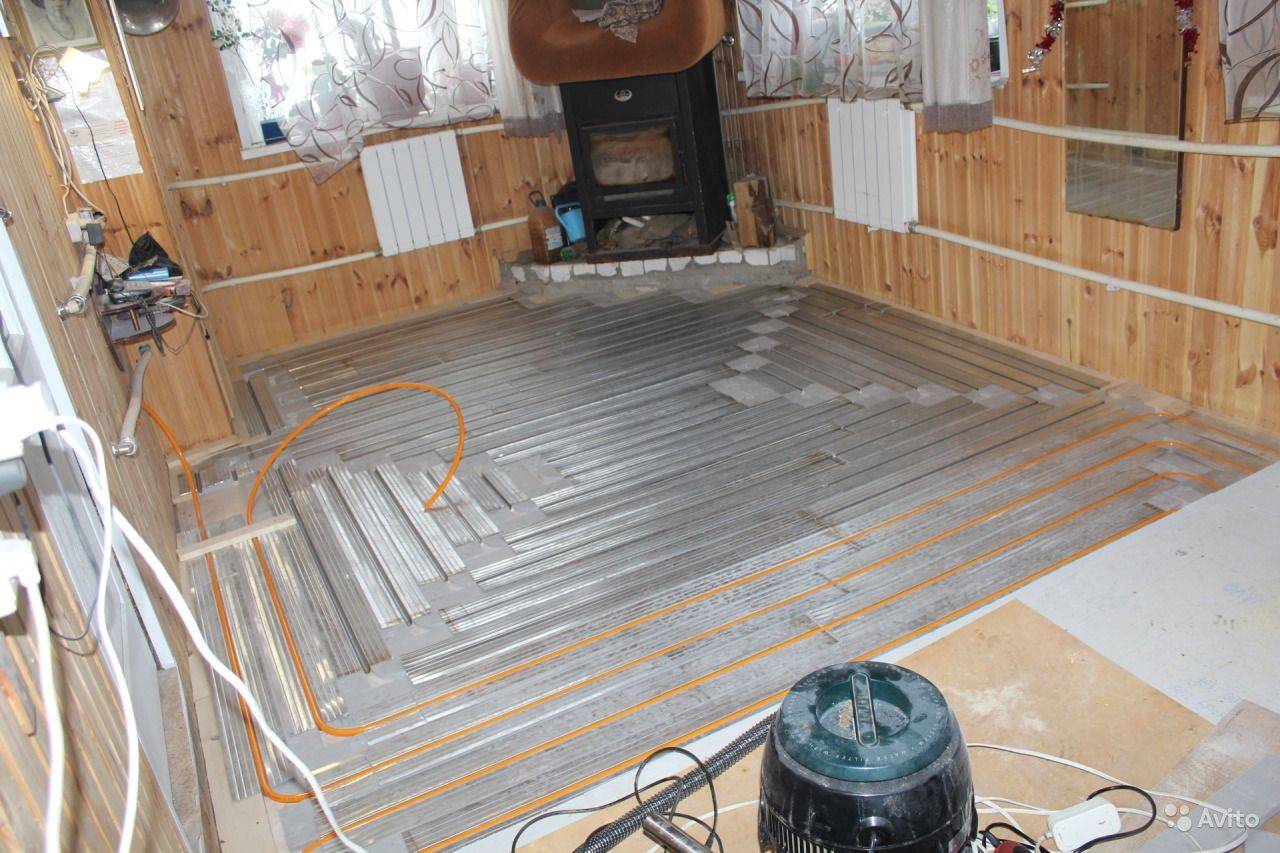

Водяной теплый пол на базе термопластин в доме с деревянным перекрытием

ВикторЛаПипаПользователь FORUMHOUSE

Мой дом построен где-то в 60-х годах прошлого века. Хочу сделать тёплый пол на втором этаже, но т.к. строение старое, бетонную стяжку делать нельзя, перекрытие просто не выдержит. Думаю сделать т.н. «сухой» тёплый пол, только какой «пирог» будет оптимальным?

В данной ситуации можно смонтировать «сухой» тёплый пол с термопластинами двумя способами: уложить их на пенополистирол или на деревянное основание. «Пирог» в этом случае такой:

• основание пола;
• слой теплоизоляции около 3 см (ППС или ЭППС) или опорные деревянные бруски;
• теплораспределительная металлическая пластина;
• лист ГВЛ 10 мм, можно уложить в два слоя;
• подложка;
• чистовое напольное покрытие (ламинат, паркет, керамическая плитка).

Для эффективной работы системы тёплого пола на основе термопластин не требуется бетонная стяжка, соответственно — в несколько раз уменьшается вес всей конструкции.

Фактически при такой системе, при определении нагрузки, действующей на перекрытие, массу тёплого пола, смонтированного «сухим» способом, с использованием металлических термопластин, можно не принимать в расчёт. Поэтому её можно с успехом применять в деревянном домостроении и при реновации старых домов.

Металл, являясь отличным проводником тепла, эффективно перераспределяют его по напольному покрытию. При этом, хотя такая система и обладает малой теплоаккумулирующей способностью — важным преимуществом классического тёплого пола с массивной бетонной стяжкой, она приобретает такой плюс, как быстрый выход на рабочий режим эксплуатации

Это особенно важно, если дом используется в режиме «дача» для приездов по выходным дням, и нужно быстро нагреть помещение до комфортной температуры

Также уменьшается высота греющего основания.

Например, общая высота пенополистирольной системы составляет всего 5 см. Все работы по монтажу производятся в минимальные сроки, т.к. отпадает надобность в бетонировании, армировании, грязных, сложных и «мокрых» процессах.

Дмитрий Юхименко

Перед тем как смонтировать водяной тёплый пол на базе теплораспределительных пластин, необходимо определиться со способом укладки труб. Наиболее простой и экономичный вариант — укладка «змейкой», но в такой конструкции из-за постепенного остывания воды возможны тепловые перепады на поверхности пола. Поэтому такую укладку используют только в небольших помещениях.

Шаг укладки труб и термопластин зависит от того, какая основа под них выбрана (пенополистирол или дерево), и насколько плотно планируется располагать оцинкованные пластины между собой.

Рекомендуется укладывать трубы тёплого пола с шагом не более 15 см, выдерживая зазор между пластинами в 10 – 20 мм.

Пазы под термопластины в теплоизоляционных пенополистирольных плитах можно вырезать терморезаком. Для дополнительной гидроизоляции системы можно использовать полиэтиленовую пленку плотность в 200 микрон, монтируя рулоны с нахлёстом не менее 10 см и дополнительно скрепив их скотчем. Первый слой плёнки раскатывается по полу, который предварительно очистили от мусора, а второй слой расстилается поверх пластин, перед листом ГВЛ. По периметру помещения для предотвращения деформации конструкции при температурном расширении тёплого пола монтируется демпферная лента.

Средний расход термопластин составляет 5.5 шт. на 1 кв. м тёплого пола.

Особенности системы теплого пола с использованием металлических теплораспределительных пластин

Статья подготовлена при участии специалистов компании «Тримет»

Система низкотемпературного отопления «тёплый пол» в последние годы пользуется большой популярностью среди владельцев загородных домов. В плюсы этой системы можно записать лучистое комфортное тепло, которое благотворно воспринимается человеком, пониженную температуру теплоносителя, что позволяет снизить затраты на отопление, а также повышенную теплоаккумулирующую способность. Но при всех достоинствах системы она не лишена недостатков, которые можно минимизировать, используя для устройства теплого пола металлические теплораспределительные пластины.

В этой статье мы с помощью специалиста компании «Тримет» ответим на следующие вопросы:

• Что такое система тёплый пол.
• В чём заключаются особенности тёплого пола с металлическими теплораспределительными пластинами.
• Как сделать водяной теплый пол с термопластинами в доме с деревянным перекрытием.
• Как повысить эффективность распределения тепла в бетонных полах с помощью металлических термопластин.

Особенности системы тёплого пола

Чтобы понять, как металлическая теплораспределительная пластина повышает эффективность работы тёплого пола, нужно разобраться в некоторых особенностях классической системы низкотемпературного водяного отопления.

Тёплый пол состоит из сети греющих труб, уложенных на слой теплоизоляции, по которым циркулирует теплоноситель, например, вода, и замоноличенных в бетонную стяжку.

В отличие от радиаторных систем отопления, теплоноситель тёплого пола не нужно греть до высоких температур. Система рассчитывается таким образом, чтобы в жилом помещении температура на поверхности тёплого пола не превышала 28-29 °C. При этом человек субъективно воспринимает лучистое тепло, идущее от тёплого пола, как более комфортное. В результате температуру в комнате можно понизить и сделать её не 20, а 18 °C, а уменьшение температуры всего на 1 °C позволяет сократить среднегодовое потребление энергоресурсов примерно на 6-12 %.

Т.е. потребитель получает двойную выгоду — эффективную и одновременно экономичную систему отопления. Неудивительно, что с каждым годом увеличивается количество людей, желающих смонтировать в загородном доме тёплый пол. Но, при всех достоинствах системы, она имеет ряд недостатков, связанных, в первую очередь, с особенностями конструкции и монтажа.

Выше мы уже говорили, что трубы тёплого пола находятся в бетонной стяжке, имеющей большую массу.

В результате владельцы домов с деревянными перекрытиями, сюда отнесём каркасники, дома из СИП-панелей, брусовые дома (не рассматриваем плитный фундамент УШП и полы по грунту), вынуждены отказаться от тёплого пола, т.к. его вес просто не выдержат несущие балки перекрытия.

В эту группу можно отнести загородных жителей, которые хотели бы реконструировать, без глобальных переделок, старые дома, перекрытия которых также не рассчитаны на повышенную нагрузку от бетонной стяжки. К третьей группе отнесём владельцев коттеджей, которые планируют смонтировать бетонный тёплый пол, но хотели бы повысить эффективность его работы и уровень комфорта.

Отметим, что классическая схема монтажа тёплого пола связана с «мокрыми работами». Это также накладывает ряд ограничений, например, если бетонирование предстоит производить зимой при отрицательных температурах. Кроме этого, залив бетонную стяжку, необходимо дать ей время на набор необходимой прочности. Это увеличивает сроки проведения строительных и отделочных работ и, соответственно, приводит к возрастанию сметы.

olegus79Пользователь FORUMHOUSE

Я собираюсь сделать теплый пол в новом доме. Замоноличивать трубы в бетонную стяжку не хочу. Задумался о том, как сделать тёплый пол, который быстро выходит на рабочий режим по принципу: пришёл с работы, включил, и он быстро нагрелся.

Решить все эти задачи можно, если смонтировать тёплый пол на базе металлических термопластин, сделав т.н. лёгкие «сухие» тёплые полы, или замонолитить теплораспределительные пластины в бетонную стяжку.

Как увеличить эффективность распределения тепла

Металлические термораспределительные пластины позволяют равномерно распределять тепло по поверхности пола. Труба, расположенная в пазу, нагревает пластину. Та в свою очередь прогревает всю поверхность напольного покрытия.

Термораспределительные элементы увеличивают эффективность нагрева пола и позволяют:

• установить систему теплого водяного пола на деревянных перекрытиях;
• экономить около 20% энергии, поскольку нагретая пластина равномерно распределяет тепло по поверхности пола;
• сохранить высоту помещения практически неизменной из-за небольшой толщины;
• уменьшить нагрузку на перекрытия благодаря отсутствию стяжки.

Ко всему прочему пол с пластинами прогревается гораздо быстрее.

Большое разнообразие материалов, предложенных на рынке, требует особого внимания при выборе наиболее подходящего варианта.

Для того, чтобы тепло распределялось максимально равномерно и эффективно, стоит помнить следующее:

Теплопроводимость пластины не влияет на КПД. В любом случае пол будет прогреваться. Больше сказывается качество теплоизоляционного слоя, расположенного под ними.
Высокий уровень теплоемкости влияет на скорость нагрева. Это не очень удобно в системах, в которых установлены регуляторы.
На пластинах может собираться влага в результате образования конденсата или просачивания воды через напольное покрытие

Важно помнить, что при повышенной температуре металл гораздо быстрее подвергается коррозии
Поэтому необходимо обращать внимание на наличие на пластинах защитного покрытия. При его отсутствии можно самостоятельно выполнить эту работу.

Общие характеристики теплого пола

Прежде чем приступить к рассмотрению дополнительного оборудования водяного теплого пола, сначала нужно понять из чего состоит обогревающая система и принцип ее работы.

Итак, водяной теплый пол – это многокомпонентная конструкция, у которой каждая часть выполняет определенные функции. Главным элементом системы являются небольшого диаметра трубопровода, по которым циркулирует теплоноситель. В качестве теплоносителя в основном выступает вода или антифризы. Жидкость нагревается в специальном устройстве, от которого при помощи насоса происходит ее дальнейшая циркуляция под напольным покрытием. Трубопровода под напольным покрытием могут укладываться двумя способами:

• жидким видом;
• сухим видом.

Рассмотрим каждый вид более подробно.

Монтаж жидким способом

Этот способ монтажа предусматривает наличие бетонной стяжки, в которой и будут находиться трубопровода. Процесс обогрева помещения при этом методе происходит таким образом:

1. Горячий теплоноситель нагревает бетонную стяжку.
2. Бетонная стяжка при нагреве отдает все тепло напольному покрытию.
3. Напольное покрытие в свою очередь начинает обогревать помещение.

Это достаточно эффективный и надежный способ укладки трубопроводов, при котором происходит качественный обогрев помещения. Но при его выборе стоит учесть, что на нагрев бетонной стяжки потребуется определенное количество времени. А также не все здания предусматривают ее наличие. В многоэтажных домах со слабым перекрытием и в домах со старыми деревянными полами, строго запрещено использовать бетонную стяжку для теплых полов, иначе могут возникнуть не поправимые последствия.

Монтаж сухим способом

В этом случае для укладки теплоносителей применяются теплораспределительные пластины, которые не требуют цементной стяжки. Трубопровода укладываются непосредственно в омегообразные канавки металлического профиля, что позволяет сократить достаточно большого количества времени для монтажа. Обогрев помещения происходит аналогичным образом как при жидком способе, за исключением того, что теплопроводником выступает не бетонная стяжка, а металлический профиль, который и будет нагревать напольное покрытие, а оно жилое здание. Сухой способ укладки имеет большое количество положительных качеств, по сравнению с жидким монтажом, что позволяет использовать теплообменные листы во всех зданиях разной конструкции. Но и стоит он значительно выше.

Последовательность монтажа

И так, ознакомившись с общими характеристиками водяной системы и методами ее монтажа, стоит более подробно рассмотреть что нужно приобрести для теплого водяного пола, чтобы он качественно выполнял свои функции.
