Строительство каркасного дома своими руками: технология строительства и пошаговая инструкция

Основные преимущества каркасных домов

Возведение каркасных домов (отзывы это подтверждают) решают проблему получения комфортного и бюджетного жилья.

Преимущества такой технологии:

Все эти преимущества способствуют все большей популярности каркасных технологий среди методов возведения жилых домов. Кроме того, такие технологии позволяют обладателям небольших по размеру домов для увеличения жилой площади обустроить каркасную пристройку к дому своими руками.

Такие конструкции экономичны и при правильном возведении обеспечивают условия для комфортного проживания. Они минимальны в затратах и могут быть пристроены к дому любого типа.

Обвязка

Обвязка придает фундаменту жесткость, служит основанием для будущего пола и равномерно распределяет нагрузку на фундамент. Ее делают с помощью брусьев. Выбор размера зависит от толщины стен и расстояния между сваями.

Этапы работ:

  • Брусья обрабатывают антисептиком, а верхушки покрывают мастикой и укладывают на них рубероид. Это послужит хорошей гидроизоляцией.
  • Брусья укладывают по всему периметру фундамента, укрывая все сваи. Сваи служат местом соединения брусьев. Соединяют их вполдерева с помощью гвоздей длиной 100 мм. Угловые стыки укрепляют металлическими уголками, также закрепленных гвоздями длиной 50-60 мм.
  • Если длины несущих стен больше длины брусьев, то стыковать брусья необходимо с напуском 20-30 см. Т.к. стыковка будет самым уязвимым участком. А брусья в обвязке проседать не должны.
  • Затем в оголовках основания и самих брусьях сверлят отверстия. Через них при помощи болтов и шпилек соединяют обвязку и сваи. Для удобства дальнейших работ, выпирающие части крепежа углубляют внутрь бруса.
  • Когда внешняя обвязка готова, переходят к внутренней. Порядок работы здесь такой же. Внутренние брусья крепятся к внешним тем же образом. Соединение укрепляют металлическими уголками.

Монтаж фундамента

Имея подробный проект и смету на материалы, вы можете рассчитать примерный вес вашего строения

Это важно для правильного расчета фундамента. Фундамент – один из самых важных этапов работ, от его надежности будет зависеть срок службы вашего дома

Поэтому важно знать несущую способность грунтов. В зависимости от нее и общего веса дома рассчитывают необходимую площадь опоры здания. После этого остается выбрать тип фундамента: столбчатый, свайный, ленточный, основание на винтовых сваях, монолитная плита. Рассмотрим порядок работ на каждом из вариантов.

Столбчатый фундамент


Столбчатый фундамент используется для одноэтажных домов на твердых грунтах. Основанием для ростверка служат бетонные столбы или асбестоцементные трубы.

Порядок работ. Участок расчищают, производят разметку при помощи шпагата и колышков в местах установки столбов. В зависимости от длины столба производят копку ям, на дно которых засыпается и трамбуется песчаная подушка толщиной не менее 15 см. Далее устанавливаются столбы с корректировкой песчаной подушки для установки столбов в один уровень. Теперь можно засыпать и уплотнять грунт вокруг столба. Ростверком для столбчатого фундамента обычно служит нижняя обвязка дома из бруса. Перед укладкой бруса на каждый столб укладывается слой гидроизоляции: рубероид или пергамин.

Свайные фундаменты

Свайные фундаменты условно делятся на буронабивные и железобетонные. В случае работ с железобетонными сваями заводского производства процедура монтажа не отличается от возведения столбчатого фундамента.

Порядок работ с буронабивными сваями. Подготовительные работы также заключаются в расчистке и разметке свайного поля. В местах заливки свай производят копку ям или бурение лунок диаметром не менее 250 мм. В лунки также засыпается и грунтуется песок. После этого производят монтаж опалубки из обрезной доски, фанеры или рубероида. Заливается бетон, в который погружается заранее связанная арматура. Концы прутьев арматуры обычно выступают над плоскостью свай для последующего закрепления деревянного ростверка. В случае монтажа железобетонного ростверка к этим кускам арматуры привязывается арматура горизонтального ростверка. Под ростверк также монтирует опалубка. В уже связанную арматуру заливается бетон. Между деревянным ростверком и плоскостью сваи или между бетонным ростверком и мауэрлатом также прокладывается слой гидроизоляции.

Фундамент на винтовых сваях

Фундамент на винтовых сваях – молодая технология возведения фундаментов, ранее она применялась только для военных временных построек, строительства пристаней и других надводных объектов. Суть технологии заключается в завинчивании специальных полых труб с лопастями на окончании, что позволяет производить обустройство фундамента на любых почвах. Существуют винтовые сваи разного диаметра и длины, что дает возможность их применения практически для любых зданий, особенно каркасных домов.

Порядок работ с винтовыми сваями. Производим все ту же подготовку участка и его разметку. Для упрощения начала завинчивания в местах установки свай прикапывают ямки, удаляя дерн. Далее при помощи специального оголовка для крепления рычагов производят установку этих рычагов и завинчивают сваю с постоянным контролем ее вертикальности. На основание сваи наваривают металлическую площадку для простоты закрепления ростверка. Ростверком могут служить нижняя обвязка дома из бруса или металл.

Ленточный фундамент

Ленточный фундамент подразумевает заливку железобетонной ленты по всему периметру дома и под всеми несущими конструкциями. Для каркасных домов обычно применяют мелкозаглубленный фундамент с высотой цоколя 200 мм.

Порядок работ. После разметки фундамента производят копку траншеи шириной не менее 250 мм. На дно траншеи отсыпают и трамбуют песок. Далее монтируется опалубка и устанавливается заранее связанная арматура, которая отвечает за прочность ленты на изгиб и излом. Затем заливают бетон. После окончательного созревания бетона настилается слой гидроизоляции и укладывается мауэрлат.

Плитный фундамент

Под всю площадь дома заливается монолитная армированная плита. Применяется только на сверхсложных плывучих грунтах.

Порядок работ. Выкапывается котлован по разметке, засыпается песчаная подушка. Укладывается арматура или металлическая сетка, заливается бетон с закладкой отверстий под коммуникации.

Как вы уже заметили, после монтажа фундамента укладывается слой гидроизоляции и нижняя обвязка дома, которую необходимо обработать антисептиками глубокого проникновения.

Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

Какой дом Вам нравится больше?
Дом из бруса 14.91%

Кирпичный дом 8.81%

Бревенчатый дом 5.96%

Дом из газобетонных блоков 17.94%

Каркасный дом 35.87%

Дом из пеноблоков 16.51%
Проголосовало: 2247

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам.
Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Узлы деревянного каркасного дома

Существуют узлы систем перекрытия, крыши и стен. Они подразделяются на подузлы.

Еще одним конструктивным узлом нижней обвязки считается стык брусьев друг с другом в углу.

Стропильная система включает:

  • Узел опирания стропил на коньковый прогон;
  • Узел опирания стропил на мауэрлат;
  • Стыковка стропил с ригелем и остальными распорками;
  • Стыковка стропил с брусками контробрешетки;
  • Стыковка обрешетки и контробрешетки.

Фундамент для каркасного дома

Основание у каркасного строения может быть любым.

Главное, чтобы сама конструкция возводилась в согласии с той грунтовой почвой, где находится жилище и имела необходимую прочность.

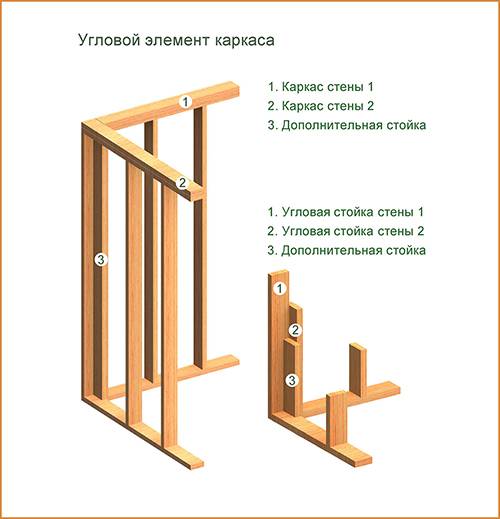

Устройство каркаса каркасного дома

Каркас жилища делается из любого материала:металл, облегченное дерево, массивное дерево и др.

Соединение основания каркаса с фундаментом должно обладать необходимой прочностью. Древесина для производства каркаса должна быть сухой и достаточно качественной. Также не стоит экономить на обработке. Все элементы каркаса до установки требуется построгать. Затем все составляющие из дерева нужно пропитать специальными составами, которые препятствуют процессу гниения и повышают огнеупорность. Стоит помнить, что сухая древесина при использовании меняет свою геометрию.

Если проект выполнен удачно и качественно осуществлены строительные работы, то такой каркас будет достаточно прочным и долговечным.

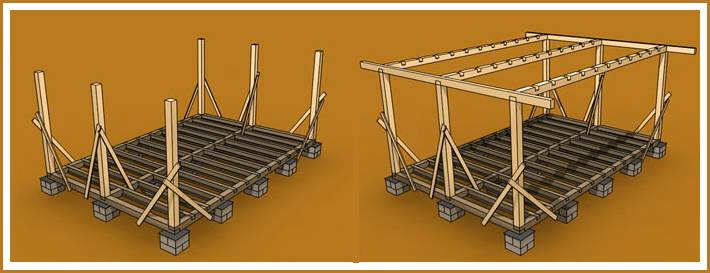

Монтаж стоек каркаса дома

Вертикальные опоры укрепляются при помощи специальных скоб. Сделать их достаточно несложно. Арматуру 0,5 м в длину заостряют с обоих концов и гнется буквой «П». Затем вбивают в вертикальные и горизонтальные балки. Они в значительной мере укрепляют каркас. Сделать их представляется возможным в кузнице, но не будет недостатком и их отсутствие.

При установке вертикальных брусьев нужно тщательно проверять диагональ будущей стены. В этих целях вполне хватит уровня и бечевки.

Крепление бруса верхней обвязки

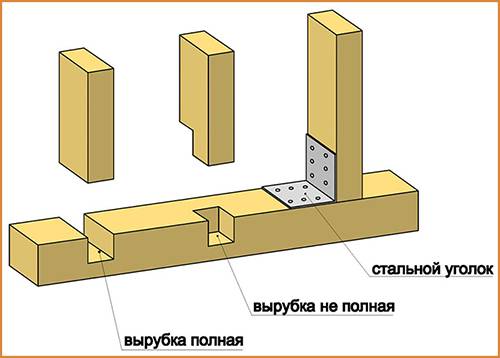

  • Крепеж уголками: здесь отсутствуют какие-либо характерные особенности. Монтируются деревянными саморезами.
  • Крепеж способом вырубки: предварительно перед тем, как насадить бруски на вертикальные опоры, в них проделываются пазы для каждой стойки. Необходимо, чтобы они располагались четко по вертикали в отношении пазов нижней обвязки. Лишь тогда вертикальные опоры будут по-настоящему вертикальными.

Устройство крыши каркасного дома

  • Создание системы стропил;
  • Установка утеплителя;
  • Обустройство обрешетки и контробрешетки;
  • Крепеж материала для крыши и конечных составляющих конструкции.

Утепление стен каркасного дома

В последнее время большую популярность приобрел минеральный утеплитель. Базальтовую вату выпускают в форме волокнистой субстанции как плотную плиту. Не менее популярны утеплители, состоящие из стеклянных волокон. Последние крайне просты и удобны для установки. Благодаря воздушным прослойкам стекловолокно эффективно изолирует звук и тепло.

Наружная обшивка стен каркасного дома из OSB

Нижняя обвязка целиком перекрывается листом ОСБ.

Плиты ОСБ закрепляют если:

  • На промежуточном участке – шаг 30 см.
  • На стыках плит — шаг 15 см.
  • По внешнему краю — шаг 10 см.
  • От края плиты до крепления дистанция — 0,8-1 см.
  • Среди плит зазор — 0,5 см.
  • Саморез или гвоздь заходит в опору на 4-5 см.

Ветрозащита и гидроизоляция стен каркасного дома

Подобная схема используется:

  • в процессе оштукатуривания по зашивке;
  • если зашивка доской превращается в чистовую отделку;
  • при облицевании сайдингом сверху ОСБ, СМЛ, ЦСП, доски.

Черновую зашивку прибивают к каркасным опорам. Поверх — мембрана, плотно, без зазоров. После, по обрешетке закрепляют сайдинг.

Пароизоляция внутренних стен каркасного дома

Пенофол крепят фольгой наружу, чтобы отражалось теплоизлучение помещения. Более того, такое положение уменьшает риск возникновения конденсата. Когда пенофол тщательно закреплен всю конструкцию стен обшивают досками.

Внутренняя зашивка стен каркасного дома

Зачастую внутренняя зашивка выполняется при помощи панели МДФ

Когда эти панели не являются заламинированными, то их следует применить осторожно, поскольку они не переносят влажность. Не советуют их использовать на кухне, в ванной, в санузле

Устройство потолка

Чтобы обустроить чердачное перекрытие понадобятся:

  • доска обрезная в толщину до 3 см;
  • гидро- пароизоляция;
  • строительная пена;
  • утеплитель;
  • гвозди;
  • ДВП или гипсокартон;
  • пегамин или рубероид;
  • горбыль.

Неправильный выбор древесных материалов

Каркас жилых домов как правило делают из дерева. Однако встречающийся в продаже пиломатериал в подавляющем большинстве случаев обладает естественной влажностью, иначе говоря, он сырой. Чаще всего это относится к брусу, который реализуется по осени, ведь к тому моменту вся заготовленная за зиму древесина уже продана и на рынок попадает «свежая» древесина, которая не успела толком высушиться.

Таким образом при выборе древесины можно ошибиться:

  • Купив недостаточно сухие древесные материалы;
  • Использовав доску и брус слишком маленьких размеров, что не дает необходимый запас прочности для эксплуатационных нагрузок.

Использование дерева естественной влажности чревато серьезными последствиями: в процессе усыхания могут появится зазоры и конструкция может изменить свои первоначальные размеры и форму, древесный материал может скрутиться и деформироваться. Во время усыхания бруса из дерева его размер может измениться на 5-10 процентов поперек волокон и по ним на 0.1-0.2 процента.

Таким образом, если для возведения каркаса использовали брус, имеющий сечение в пятнадцать сантиметров, который не был просушен как следует и укладывали листы минеральной ваты в качестве утеплителя, то между ним и стойками каркаса может появится зазор в 1 сантиметр всего за год. А если брус деформировался, то он мог за это время провернуться вокруг своей оси до 15 градусов, а то и больше.

Элементы крепежа может вырвать, а отделочный листовой материал будет выкручен. Кроме того, наличие зазоров существенно ухудшает теплоизоляцию строения и усиливает вибрации.

Дабы не допустить подобное, следует использовать древесину, высушенную в специальных камерах до продажи. Еще один вариант – купить древесный материал и хранить его в сухом помещении как минимум в течении одного летнего сезона перед тем, как использовать.

Вторая ошибка – малый размер заготовок. Для каркаса требуется использовать доски с сечением как минимум 15 на 4 сантиметра. Строительство домов из более тонкого материала не даст достаточной прочности строению и таит в себе опасность.

Выбор конструкции каркасного дома

На сегодняшний день используются несколько технологий для возведения каркасных домов, среди которых самыми распространенными являются:

  • каркасно-рамочная,
  • каркасно-щитовая.

Но в том случае, если работы выполняются своими руками, то более рациональным вариантом является первая, так как для строительства каркасно-щитовых домов необходимо привлечение спецтехники для выполнения монтажных работ.

Так как если решено, что строим каркасный дом, то вполне ожидаемым является получение бонуса в виде невысокой стоимости такого здания, при этом вполне комфортного и удобного для проживания семьи как на даче в летний сезон, так и круглогодично в загородном поселке.

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

  1. Свайно-винтовой фундамент.
  2. Ленточное основание.
  3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Отсутствие нормальной вентиляции

Создать систему вентиляции приточного типа достаточно дорого, однако весьма необходимо для каркасного дома. Согласно санитарным нормам, жилые помещения должны полностью проветриваться (сменяться воздух) как минимум раз в час. Иначе у жильцов может ухудшаться самочувствие, что происходит из-за переизбытка углекислого газа в воздухе и недостатка кислорода.

Помимо этого, каркасный дом из плит ОСБ, минеральной ваты, различных химических материалов и так «не блещет» полезными для здоровья элементами. Может наблюдаться и повышенное содержание фенола в воздухе. Кроме того, плохая вентиляция создает среду для появления плесени и запотевания окон.

Зарубежный каркасный дом невозможно представить без системы приточной и вытяжной вентиляции с эффективной рекуперацией. Именно потому многие грубейшие ошибки при строительстве каркасного дома заключаются именно в недостаточно качественной либо неправильно установленной системе вентиляции.

Возведение каркаса крыши

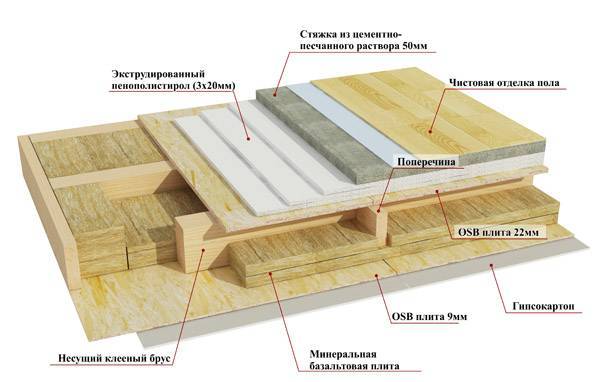

Перекрытие

Схема перекрытия

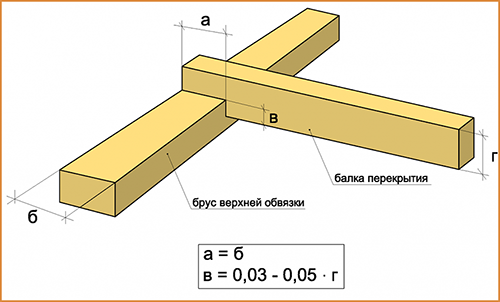

Схема крепления бруса верхней обвязки

Чаще всего для каркасно-щитового дома используется двухскатная конструкция крыши. Она выглядит как треугольник, легко монтируется, прекрасно защищает здание от осадков.

Возведение каркаса крыши

Процесс монтажа кровли можно разделить на три этапа.

  1. Возведение несущей конструкции из брусов.

  2. Монтаж обрешетки.

  3. Монтаж кровельного покрытия и системы водостоков.

Для возведения крыши требуется следующий материал.

  1. Брусы, минимум 15 на 15 см.

  2. Доска для обрешетки.

  3. Крепежная фурнитура.

  4. Кровельный материал.

Использовать для монтажа кровли тяжелые материалы, такие как, например, глиняная черепица, не рекомендуется. Они заметно утяжеляют конструкцию дома, что весьма опасно для каркаса и фундамента.

Монтаж крыши начинается с укладки несущих брусов, которые укладываются на конструкцию стен через 40 — 50 см. Края брусов должны выступать от наружных стен минимум на 40 см. Это нужно для того, чтобы осадки не попадали на стены и под крышу. На брусы настилается доска, которая станет полом чердака. Крепится доска гвоздями или саморезами к брусам.

Затем монтируется стропильная конструкция крыши. Устанавливаются треугольные фронтоны с двух сторон дома. Они формируют высоту крыши. Верхушки фронтонов соединяются брусом. Затем к этому брусу и к несущей верхней обвязке прикрепляются стропила. Они должны плотно прилегать к брусам, не вступать за пределы конструкции. На стропила прикрепляется обвязка из досок, которые делают конструкцию более надежной и стойкой.

На обрешетку из доски настилается утеплитель, на него — пароизолирующий материал и гидроизоляция. Поверх материалов монтируется кровля. После того как кровля смонтирована, требуется провести по периметру дома систему дренажа и ливневой канализации, которые отведут влагу с крыши, от стен и фундамента здания.

Пароизоляция

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

  • Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.

Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Выбор конструкции

Специфика поставленной задачи подразумевает отсутствие дополнительных рабочих рук на площадке строительства, поэтому при выборе типа здания учитывается возможность возведения его в одиночку, без привлечения грузоподъёмной техники и постоянных помощников. Это означает, что из рассмотрения исключаются панельно-каркасные, а также здания с массивным фахверком и большими пролётами. Подходящим вариантом выглядит каркас из дощатых сквозных стоек. Двухэтажный дом потребует подачи значительного объёма материала на устройство верхнего этажа и крыши, что затруднительно делать в одиночку.

Полутораэтажное или мансардное здание избавит от лишней нагрузки, а одноэтажное обеспечит самые комфортные условия работы. Если нет жёсткого лимитирования площади застройки, рекомендуется ограничиться одним этажом, несмотря на увеличенные расходы по устройству кровли и фундамента, такое решение окажется выгодным, удобным и рациональным как при строительстве, так и последующем проживании.
