Разновидности теплообменников для труб дымоходов

Предназначение элемента

Теплообменник используется для забора тепловой энергии, идущей через дымоход. Источником является нагретый воздух. Особенности конструкции агрегата зависят от:

  • формы и диаметра трубы;
  • материала изготовления;
  • мощности носителя и прибора, генерирующего тепло.

Выделяют воздушные и жидкостные модификации. Первая имеет более примитивное устройство, но не считается самой эффективной. Для нее требуется качественный материал.

Жидкостный теплообменник имеет форму металлического змеевика. Он контрастирует с внутренней плоскостью дымохода и отличается высоким показателем теплопроводности. Змеевик находится в корпусе из металла для безопасности применения и оптимального теплообмена. Его изолируют с внутренней стороны негорючим утеплителем. Чаще это базальтовая вата.

Теплообменники различаются по материалу, из которого они сделаны

Конструкция обустраивается на дымоходе. Через корпус проводят наружу края змеевика и подсоединяют к системе отопления. В верхней области устанавливается расширительный бачок. Трубка из меди лучше всего годится для изготовления змеевика. К тому же этот элемент отличается высоким КПД, а потому габариты у него в разы меньше, чем у стальных изделий.

Сначала идет нагрев жидкости с ее последующим расширением. После этого она перемещается по змеевику и направляется в радиатор. Здесь теплая вода вытесняет прохладный теплоноситель, нагрев которого осуществляется повторно в змеевике. Наблюдается постоянная циркуляция теплоносителя в системе.

Чтобы этот процесс проходил максимально точно, необходимо подсчитать диаметр и длину элемента, а еще в точности определить угол наклона обратки и подачи

Все эти особенности важно учитывать не столько ради того, чтобы устройство продолжало работать, сколько ради предотвращения гидроудара, последствия которого могут быть неблагоприятными. В то же время у описываемого вида теплообменника есть определенные минусы:

  1. Проблемы при обустройстве и проведении расчетов.
  2. Контроль температурного режима и показателей давления, носящий постоянный характер.
  3. Значительный расход теплоносителя. Он вызван испарением влаги из расширительного бака. Зимой при использовании водяной системы приходится жидкость сливать.
  4. Существенное понижение температуры отходящих газов, из-за чего топливо может сгорать не полностью с одновременным снижением тяги.

У подобного агрегата имеются минусы

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки. Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса

Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

  • С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
  • С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
  • С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

  • С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
  • С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

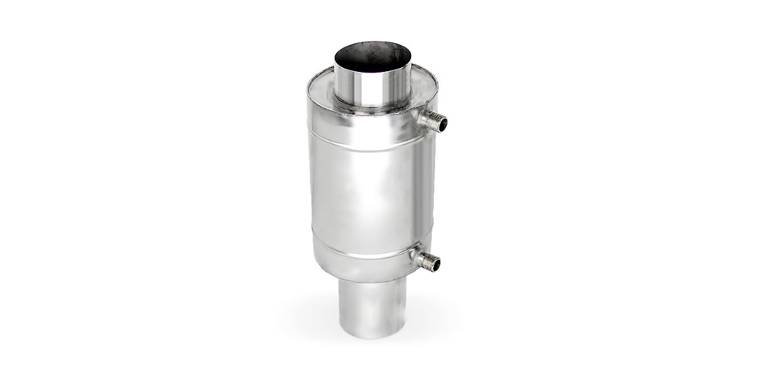

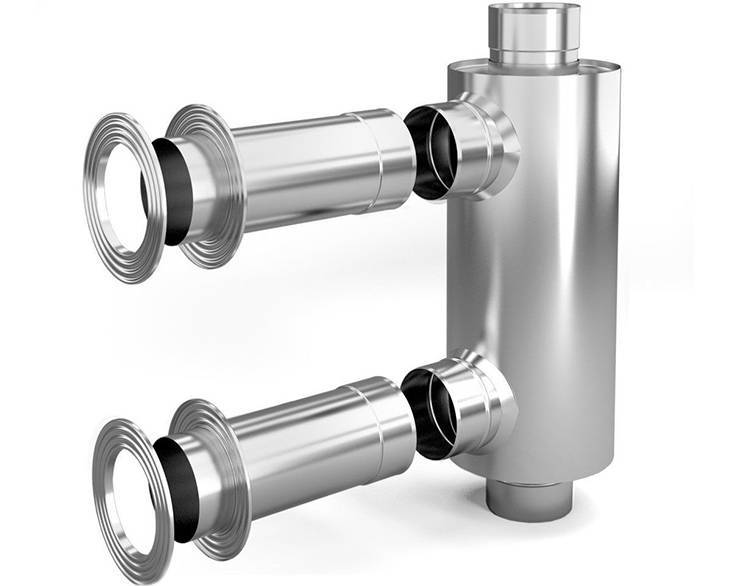

Теплообменник на трубу дымохода

Что это такое и для чего он нужен

Теплообменник – устройство от передачи тепла от нагретой среды к более холодной. Принцип один, конструкций +множество. Теплообменник для дымопровода позволяет отобрать часть энергии отходящих газов и применить ее для обогрева соседнего помещения или нагрева горячей воды.

Устройства для отбора тепла отходящих газов для дымохода можно использовать только в том случае, если труба изготовлена из стали. На современные керамические и сэндвич-конструкции установить теплообменник не получится, так как наружная поверхность утепленной трубы холодная.

Газы, отходящие от современных газовых и пеллетных котлов, негорячие – порядка 200 °С, поэтому получить много тепла от дымохода не получится. От твердотопливных котлов отходят более горячие газы – до 600 °С, и рекуператор позволяет получить довольно значительное количество теплоты для обогрева или нагрева воды.

Максимальное количество тепла от отходящих газов можно получить при эксплуатации не слишком современных традиционных печей, каминов, самодельных буржуек. КПД у этих отопительных приборов небольшой, температура дымовых газов высокая, поэтому немалую часть уходящего тепла можно уловить при помощи теплосъемника. Применение теплосъемников на дымопровод самодельной буржуйки позволяет улавливать до 30-40% энергии дополнительно.

Основная причина установки теплообменника в том, что он позволяет максимально использовать энергию сжигания топлива и экономить расходы на отопление. Кроме того, иногда при отоплении небольших домов экономически нецелесообразно приобретать отопительный прибор с теплообменником и устанавливать систему отопления.

Современный камин или печь хорошо обогревают дома площадью до 70 м² и даже больше, в отоплении нуждаются только некоторые помещения – ванные или дальние спальни, помещения второго этажа или мансарды, вот для их отопления и можно приспособить тепло от рекуператора для дымохода. Иногда теплообменник для дымохода применяют для подогрева воды.

Пошаговое руководство

Изготовление бесканального теплообменника

  1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
  2. Установите бак к началу системы отопления.
  3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
  4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
  5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
  6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
  7. Согните трубку в форме спирали, получился змеевик.
  8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
  9. Подсоедините к концам деталей фитинг с резьбой.
  10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
  11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
  12. Подсоедините к термостату клеммы, после чего – провода питания.
  13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
  14. Закройте герметично все элементы.
  15. Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

  • Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
  • Проверьте бак на герметичность.
  • Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
  • Подсоедините к медной трубке регулятор мощности.
  • Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
  • Запаяйте герметично бак.
  • Наполните водой.
  • Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

  • проста в изготовлении;
  • легко чистится;
  • долговечна;
  • применима к любому теплоносителю;
  • в отличие от пластинчатой трубы может работать под давлением;
  • изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

  1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
  2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
  3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
  4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
  5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

  • медные с коэффициентом теплопроводности 380;
  • стальные с коэффициентом теплопроводности 50;
  • металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную .

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

  • любым радиаторам отопления, не имеющим течи;
  • полотенцесушителям;
  • радиаторам от автомобилей и другим похожим по конструкции изделиям;
  • проточным водонагревателям.

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Внешний

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Внутренний

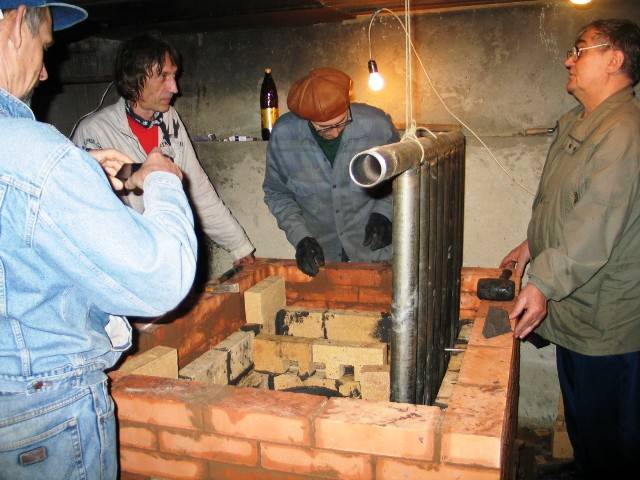

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.

Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.

Особенности проектировки

Чтобы рассчитать габариты основных секций теплообменника труба в трубе, потребуется информация о следующих параметрах:

  • Средний показатель разницы температур теплоносителей.
  • Тепловая нагруженность прибора.
  • Коэффициент теплоотдачи, происходящей между стенками аппарата и теплоносителем.
  • Показатель теплового сопротивления стенок теплообменника.
  • Площадь расчетной поверхности, вдоль которой осуществляется теплообмен.

Теплотехнические характеристики потребуется дополнить еще некоторыми расчетами. В первую очередь это касается гидравлических параметров, которыми обладает аппарат. Принцип работы теплообменника труба в трубе во многом зависит и от того, какая механическая нагрузка оказывается на металлические трубы системы отопления. Что касается коэффициентов теплообмена труб, то они напрямую зависят от рабочих сред, с которыми взаимодействуют: их знание позволит самостоятельно рассчитать теплообменную систему.

https://youtube.com/watch?v=qssG5gAD5V8

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

  • стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
  • неподвижную прижимную плиту;
  • подвижную прижимную плиту;
  • пакет теплообменных пластин;
  • уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
  • верхнюю несущую базу;
  • нижнюю направляющую базу;
  • станину;
  • комплект стяжных болтов;
  • Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

  • мощности;
  • максимальной температуре рабочей среды;
  • пропускной способности;
  • гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

  • при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
  • для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
  • максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

  1. с «мягкими» каналами (канавки расположены под углом 60). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
  2. со «средними» каналами (угол рифления от 60 до 30). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
  3. с «жесткими» каналами (угол рифления 30). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

  1. Теплоноситель подается на входные патрубки теплообменника;
  2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
  3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Где располагают бак для воды

Нашим пращурам приходилось соблюдать личную гигиену в невероятно неудобных условиях. Чаще всего баня была одна на всю деревню и в нее ходили всей семьей в назначенный старостой день. А поскольку о водопроводе и мечтать не приходилось, вода для мытья грелась прямо на печи в парной.

Обычно над очагом устанавливался большой котел, которого должно было хватать одновременно для нескольких человек. Поэтому приходилось использовать воду предельно экономно. Ужасная теснота помещения, в котором одновременно и парились, и мылись всей семьей, не создавала никаких удобств.

Поэтому неудивительно, что при первой же возможности, владельцы бань начали думать о комфорте. И сразу вынесли помывочную в отдельное помещение, отделив ее от парной. И для этого понадобилась банная печь с теплообменником и баком для воды, который можно было расположить в разных местах.

А в самом экономном варианте водяной накопитель устанавливается прямо в парилке. Причем существует возможность реализовать это двумя способами. В первом случае бак вмуровывается в печь еще на этапе ее возведения. Устанавливался он прямо на очаг, и вода в нем начинала нагреваться сразу же при растопке.

Внутренний теплообменникИсточник prom.st

Есть противники и поклонники подобного способа. Первые считают, что бак для воды требует слишком много энергозатрат. И от этого страдает температура в парилке. Другие видят несомненный плюс в дополнительном повышении влажности.

Но быстрота получения горячей воды выступала, практически, единственным плюсом. Нагретую жидкость ведь необходимо доставить в помывочную, а самотеком она не пойдет. Поэтому ее необходимо набирать ковшиком из бака в отдельную емкость. И выносить в душевую для дальнейшего использования.

Еще одним существенным минусом выступает то, что в печь можно врезать лишь небольшую емкость. А ее габариты напрямую зависят от размеров всего обогревателя. Между тем элементарные подсчеты указывают, что на одного человека нужно от 20 до 25 литров воды.

Поэтому, если в баню ходит одновременно несколько человек, то устанавливать нужно выносной накопительный бак. Это более практичное решение, поскольку можно использовать более вместительную емкость. И горячей водой обеспечивается сразу много человек. Но тут уже потребуется установка теплообменника на банную печь.

Выносной бак в банеИсточник oteplicah.ru

Вторым достоинством выступает возможность монтажа бака под потолком. А это уже позволяет использовать самотек. Правда существуют ограничения. Высоту потолков в бане редко делают выше двух метров. Это связано с борьбой с потерями тепла. Поэтому большого напора воды не добиться.

Ведь нижний уровень бака будет находиться на высоте 1,5 метров. А еще нужно учитывать необходимость небольшого перепада для самотека воды. Но даже в лучшем случае пользоваться придется только гибким шлангом. А для обмыва верхней части тела все равно нужно нагибаться.

Правда бак уже можно убрать из парной и расположить его прямо в моечной. Это значительно освободит место в парилке, в которой его и так маловато. Но увеличит длину трубопровода. И все равно многие считают подобный способ самым оптимальным.

А если установить накопительный бак на чердаке, прямо над помывочной, то этим можно решить вопрос с напором воды. В этом случае гибкий шланг уже не понадобится. Ведь расстояние до потолка (даже очень низкого) позволяет установить стандартные распылители воды над головой.

Бак на чердакеИсточник форум-авто45.рф

Правда придется продумывать другие вопросы. Необходимо будет удлинять трубопровод. А еще такое местоположение приведет к большим потерям тепла. Поэтому бак с трубами нужно будет тщательно изолировать. Но для многих в приоритете будет другая проблема.

В местах, где отсутствует водопровод, придется продумать, как наполнять бак на чердаке. Поэтому универсального решения не существует. Каждый отталкивается только от своих условий. Так что расположение теплообменника для бани также выбирают сугубо индивидуально.
