Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где теплоаккумулятор для котлов отопления купить

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

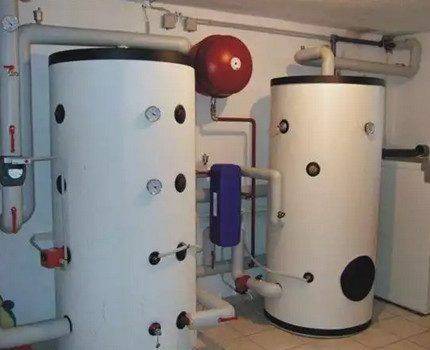

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

• давление в системе отопления;
• объем буферной емкости;
• наружные размеры и вес;
• оснащение дополнительными теплообменниками;
• возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Создание и подключение

Подобное устройство без труда можно изготовить своими руками – для этого достаточно иметь под рукой сварочный аппарат и уметь им пользоваться. Все операции необходимо выполнять в определенной последовательности:

1. произвести расчет объема емкости;
2. изготовить хорошо утепленный бак – для этого можно использовать либо листовое железо, либо обыкновенные трубы большого диаметра; полученная емкость должна быть полностью герметичной;
3. в верхней точке и в нижней точке емкости следует врезать по два патрубка – это будут подающие и обратные трубопроводы;
4. вверху емкости теплоаккумулятора приваривают минимум две муфты диаметром 1,5 дюйма;
5. в муфты своими руками монтируют термометр, а также взрывной клапан;
6. стационарным трубопроводом взрывной клапан подключают к дренажному каналу;
7. бак необходимо теполизолировать – для этого используют строительную монтажную пену.

При этом расчет объема емкости и ее толщины следует производить до начала всех работ по изготовлению устройства.

Способы подключения

Технология установки теплоаккумулятора дома зависит от типа циркуляции воды в системе. При гравитационном способе оборудование монтируют в систему максимально близко к котлу. В случае принудительной циркуляции при помощи насоса бак размещают также на максимальном расстоянии от котла.

При этом для работы понадобится продуманная, нарисованная схема и поддержание температуры в помещении для установки емкости в пределах 10-35°С. Кроме того, следует обеспечить свободный доступ к патрубкам, чтобы потом можно было проводить ремонт и профилактическую работу.

Теплоаккумулятор, предназначенный для врезки в котел, устанавливают прямо в котельной – он не должен быть выше самого котла.

Принцип работы

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Разновидности аккумулирующих тепло моделей

Все буферные емкости выполняют практически одинаковую функцию, но имеют некоторые конструкционные особенности.

Производители выпускают накопительные агрегаты трех типов:

• пустотелые (не имеющие внутренних теплообменников);
• с одним или двумя змеевиками, обеспечивающими более эффективное функционирование оборудования;
• со встроенными бойлерными баками небольшого диаметра, предназначенными для корректной работы индивидуального комплекса горячего водоснабжения частного дома.

Подключают теплоаккумулятор к греющему котлу и коммуникационной разводке домашней отопительной системы посредством резьбовых отверстий, расположенных во внешнем корпусе агрегата.

Как работает пустотелый агрегат?

Прибор, не имеющий внутри ни змеевика, ни встроенного бойлера, относится к самым простым видам оборудования и стоит дешевле своих более «навороченных» аналогов.

Подсоединяется к одному или нескольким (в зависимости от потребностей хозяев) источникам энергообеспечения через центральные коммуникации, а потом посредством патрубков 1 ½ разводится к точкам потребления.

Предусматривается установка дополнительного греющего элемента, функционирующего на электрической энергии. Агрегат обеспечивает качественный прогрев жилой недвижимости, снижает до минимума риск перегрева теплоносителя и делает эксплуатацию системы полностью безопасной для потребителя.

Когда в жилом доме уже есть отдельная система подачи горячей воды и владельцы не планируют использовать гелиотермические источники тепла для обогрева помещения, целесообразно сэкономить деньги и установить пустотелую буферную емкость, в которой вся полезная площадь бака отдана теплоносителю, а не занята змеевиками

Теплоаккумулятор с одним или двумя змеевиками

Тепловой аккумулятор, оснащенный одним или двумя теплообменниками (змеевиками) – это прогрессивный вариант оборудования широкого спектра применения. Верхний змеевик в конструкции отвечает за отбор тепловой энергии, а нижний осуществляет интенсивный прогрев самой буферной емкости.

Устройство, снабженное теплообменниками, имеет более высокую цену, нежели пустотелый агрегат, но затраты здесь вполне оправданы. Прибор существенно расширяет функционал системы и делает ее работу гораздо эффективней

Наличие теплообменных узлов в агрегате позволяет круглосуточно получать горячую воду для бытовых нужд, подогревать резервуар от солнечного коллектора, осуществлять прогрев придомовых дорожек и максимально рационально использовать полезное тепло в любых других удобных целях.

Модуль с внутренним бойлером

Теплоаккумулятор со встроенным бойлером представляет собой прогрессивный агрегат, не только накапливающий излишки выработанного котлом тепла, но и обеспечивающий поставку в кран горячей воды для бытовых целей.

Внутренняя бойлерная емкость изготовляется из нержавеющей легированной стали и оснащается магниевым анодом. Он снижает уровень жесткости воды и предотвращает образование накипи на стенках.

Подходящий объем буферной емкости хозяева выбирают самостоятельно, но специалисты говорят, что в покупке резервуара менее 150 литров нет практического смысла

Агрегат такого типа подключается к различным источникам энергии и корректно работает как с открытыми, так и с закрытыми системами. Контролирует уровень температуры действующего теплоносителя и предохраняет отопительный комплекс от перегрева котла.

Оптимизирует расход топлива и уменьшает количество и периодичность загрузок. Совмещается с солнечными коллекторам любых моделей и может функционировать в качестве заменителя гидравлической стрелки.

Предыстория

Так получилось, что некоторое время назад я приобрёл частный дом на некотором «удалении от цивилизации». Удалённость от цивилизации определяется главным образом тем, что газ там отсутствует в принципе. А разрешённая мощность электрического подключения не предоставляет технической возможности отапливать дом электричеством. Единственным реальным источником тепла в зимнее время является использование твёрдого топлива. Другими словами, дом был оборудован печкой, которую прежний хозяин топил дровами и углём.

Если кто-то имеет опыт использования печки, то ему не нужно объяснять, что это занятие требует постоянного контроля. Даже в не слишком холодную погоду невозможно заложить в печку дрова один раз и «забыть» про неё. Если положить слишком много дров, то в доме станет жарко. А после прогорания топлива, дом всё-равно быстро остынет. Волей-неволей, для поддержания комфортной температуры нужно постоянно подкладывать дрова понемногу. А в сильные морозы печь нельзя оставить без присмотра даже на 3-4 часа. Если не хочешь проснуться утром в холодном помещении, будь добр хотя бы один раз за ночь к печке подойти…

Разумеется у меня желания работать кочегаром не было. И поэтому я сразу же стал думать о более удобном способе отопления. Конечно, при невозможности использования газа или электричества, таким способом могла стать только современная система отопления на твёрдом топливе, состоящая из твердотопливного котла, теплоаккумулятора и простейшей автоматики для включения и выключения рециркуляционного насоса.

Чем современный котёл лучше обычной печки? Он занимает намного меньше места, в него можно заложить больше топлива, он обеспечивает лучшее сгорание этого топлива при максимальной загрузке, и теоретически с его помощью можно большую часть тепла оставить в доме, а не выпустить в трубу. Но в отличие от печки, твердотопливный котёл практически не возможно использовать без теплоаккумулятора. Я так подробно об этом пишу, потому что знаю множество людей, которые пытались отапливать дом такими котлами, подключая их напрямую к трубам отопления. Ничего хорошего у них не получилось.

Что же такое теплоаккумулятор или, как его ещё называют, буферная емкость? В простейшем случае это просто большая бочка с водой, стенки которой имеют хорошую теплоизоляцию. Котёл за два-три часа своей работы нагревает воду в этой бочке. А потом эта горячая вода циркулирует по системе отопления до тех пор, пока не остынет. По мере остывания, котёл нужно разжигать снова. Простейший теплоаккумулятор легко сделает любой сварщик. Но я, после непродолжительных раздумий, от этой идеи отказался и купил готовый. Поскольку живу я в Украине, то обратился в компанию «Теплобак» и ни разу не пожалел: здесь аккумулирующие баки делают профессионально и очень качественно.

В зависимости от объёма теплоаккумулятора, мощности котла и того, сколько тепла нужно дому, котёл приходится топить не постоянно, а один-два раза в сутки, или даже раз в двое-трое суток.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

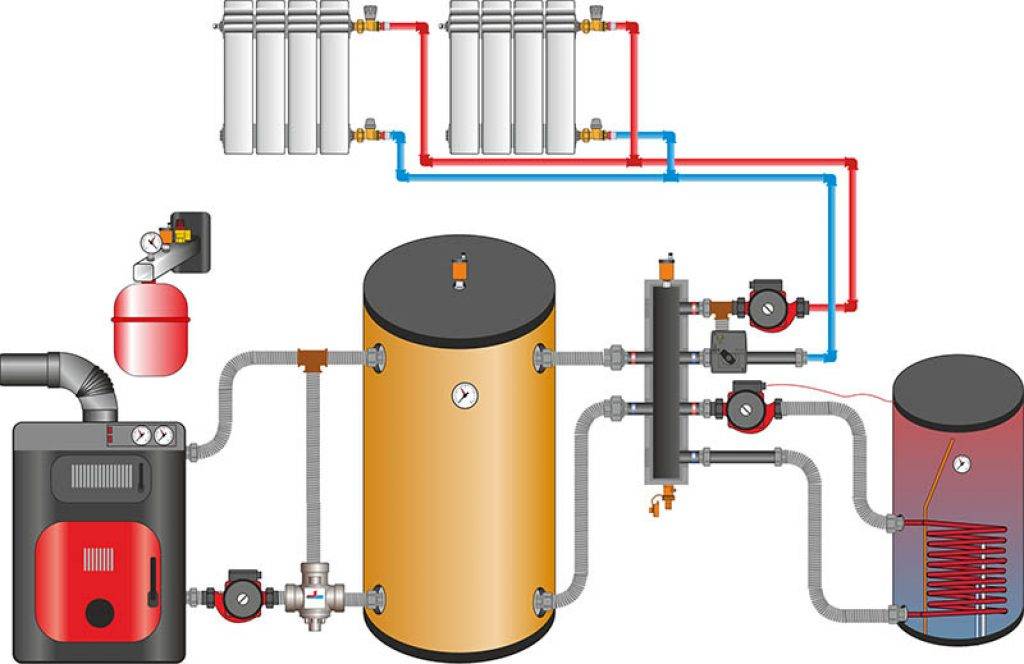

Схемы обвязки теплового аккумулятора

Осмелимся предположить, что если вы заинтересовались этой статьей, то, скорее всего, решили сделать тепловой аккумулятор для отопления и его обвязку своими руками. Схем подключения можно придумать много, главное, чтобы все работало. Если вы правильно понимаете процессы, происходящие в контуре, то вполне можете поэкспериментировать. То, как вы подключите ТА к котлу, повлияет на работу всей системы. Давайте для начала разберем самую простую схему отопления с теплоаккумулятором.

Простая схема обвязки ТА

На рисунке вы видите направление движений теплоносителя

Обратите внимание на то, что движение обратки вверх запрещено. Чтобы этого не происходило, насос между ТА и котлом должен прокачивать большее количество теплоносителя, нежели тот, который стоит до резервуара. Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи

Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме

Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи. Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме.

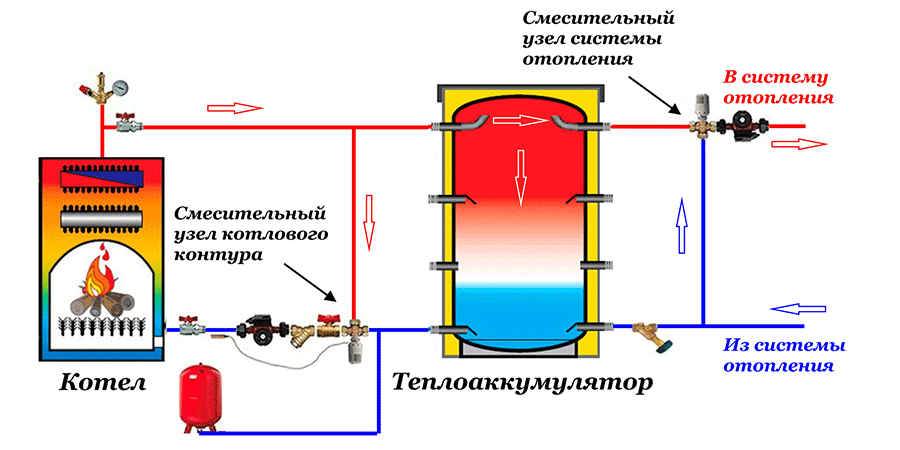

Схема обвязки ТА с контуром прогрева котла

Суть контура разогрева заключается в том, что термостат не подмешивает воду из ТА до тех пор, пока котел не прогреет ее до установленного уровня. Когда котел разогрелся, часть подачи уходит в ТА, а часть перемешивается с теплоносителем из резервуара и поступает в котел. Таким образом, нагреватель всегда работает с уже нагретой жидкостью, что увеличивает его КПД и время разогрева контура. То есть батареи станут теплыми быстрее.

Такой метод установки теплоаккумулятора в систему отопления позволяет использовать контур в автономном режиме, когда насос работать не будет

Обратите внимание, что на схеме показаны только узлы подключения ТА к котлу. Циркуляция теплоносителя к радиаторам происходит по-другому контру, который также проходит через ТА. Наличие двух байпасов позволяет перестраховаться дважды:

Наличие двух байпасов позволяет перестраховаться дважды:

• обратный клапан включается в работу, если насос остановлен и шаровой кран на нижнем байпасе перекрыт;
• в случае остановки насоса и поломки обратного клапана циркуляция осуществляется через нижний байпас.

В принципе, в такую конструкцию можно внести некоторые упрощения. Учитывая тот факт, что у обратного клапана высокое сопротивление потока, его можно исключить из схемы.

Схема обвязки ТА без обратного клапана для гравитационной системы

При этом, когда пропадет свет, нужно будет вручную открыть шаровой кран. Следует сказать, что при такой разводке ТА должен находиться выше уровня радиаторов. Если вы не планируете, что система будет работать самотеком, то обвязку системы отопления с теплоаккумулятором можно выполнить по схеме, указанной ниже.

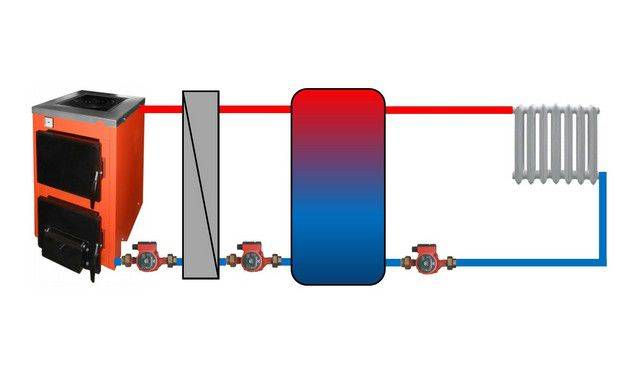

Схема обвязки ТА для контура с принудительной циркуляцией

В ТА создается правильное движение воды, что позволяет шар за шаром, начиная с верхнего, прогревать ее. Возможно, возникнет вопрос, что делать, если не станет света? Об этом мы рассказывали в статье об источниках альтернативного питания для системы обогрева. Это будет экономнее и удобнее. Ведь гравитационные контуры выполняются из труб большого сечения, к тому же должны соблюдаться не всегда удобные уклоны. Если посчитать цену труб и фитингов, взвесить все неудобства монтажа и сравнить это все с ценой ИБП, то идея установки альтернативного источника питания станет очень привлекательной.

Типы конструкций теплоаккумуляторов

Выше уже был рассмотрен внешний вид теплоаккумуляторов, он един для всех моделей, а вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих приборов.

По эффективности работы и функциональному предназначению тепловые аккумуляторы делятся на следующие виды:

• С прямым подключением контуров (пустые). В этой самой элементарной конструкции отсутствуют любого вида теплообменники, и разделение горячей и холодной теплоносящей жидкости обеспечивается разностью её плотности. Техническая простота такого прибора позволяет изготовить самодельный теплоаккумулятор отопления, главное впоследствии не поскупиться на качественную теплоизоляцию.
• С внутренним теплообменником. По этой схеме возможно использование разных теплоносителей в контурах котла и отопительной системы, так как разделение жидкостей обеспечено стенками теплообменника.
• Со встроенным бойлером. В теплоаккумуляторах такого типа внутри основного бака помимо теплообменников размещают дополнительную ёмкость для нагрева воды в целях горячего водоснабжения дома.

Выбор теплоаккумулятора для системы отопления дома – ответственное мероприятие, к которому нужно отнестись с максимальной серьёзностью. От качества, функциональных возможностей и технических характеристик прибора зависит комфорт жилища и здоровье проживающих в нём людей.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Байпас в системе отопления — что это такое и зачем он необходим? Расширительный мембранный бак системы отопления: устройство и функции Как сделать коллектор отопления своими руками? Расширительный бачок для отопления закрытого типа: устройство и принцип действия

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Дорогие агрегаты

В раздел дорогих агрегатов попали те, чья стоимость превышает 100000 руб., как правило, они имеют все дополнительные функции обеспечивающие нужную работу систем отопления.

Electric boiler Heat Tank

Данная модель относится к промышленным, вмещает в себя порядка 1500 литров воды и позволяет поддерживать температуру от +35 до +85 градусов. Подходит для работы совместно с газовыми и твердотопливными котлами. Тэна мощностью в 30 кВт позволяет использовать электрическую энергию в качестве запасного источника питания. Контейнер выполнен из нержавеющей стали и имеет теплоизоляцию в 25 мм, а также дополнительную защиту в виде нейлонового чехла, который предохраняет от появления коррозии. Небольшие габариты (диаметр 1 м, высота 2 м) позволяют с легкостью размещать прибор в нужном месте, а расположение патрубков позволяют с легкостью подключить модель. По желанию можно установить трубчатый теплообменник, тем самым увеличить мощность ТЭНа до 150 кВт.

Electric boiler Heat Tank
Достоинства:

• имеет точные настройки термостата;
• плавно регулируется;
• есть автоматический выключатель ТЭН;
• прогревается меньше чем за 3 часа;
• есть предохранительный клапан;
• давление в 0,6 атмосфер.

Недостатки:

• цена;
• не подойдет для использования технической воды.

Oso Accu АS

Довольно компактная модель Oso Accu АS, имеет объем в 100 литров и подходит для работы с солнечными коллекторами или небольшими тепловыми насосами. Внутренняя часть емкости выполнена из нержавеющей стали, а сама конструкция выдерживает давление в 9 атмосфер. Набольшие размеры 45 на 45 см, позволяют устанавливать прибор в любом месте помещения и с легкостью произвести простую стыковку с обвязкой. Модель продается без теплоизоляции и позволяет самостоятельно выбрать и установить подходящий уровень защиты предотвращающий тепловые потери. Максимальную безопасность в случае выхода источника из строя, обеспечивает полная нагрузка на наконечник.

Oso Accu АS
Достоинства:

• устройство выполнено в современном дизайне;
• имеет высокую устойчивость к коррозии;
• подводка расположена с боку;
• эффективность;
• ТЭН встроен;
• предусмотрены двойные соединения.

Недостатки:

• высокая цена;
• нет теплообменников.

S-Tank Hfwt DUO -1000

Тепловой аккумулятор S-Tank Hfwt DUO-1000 подойдет для использования как в жилом помещении, так и в небольшом промышленном. Объем бака достигает 1000 литров и оснащен двумя спиралевидными теплообменниками из нержавейки. Модель комплектуется с солнечными коллекторами, котлами работающими на природном газе или твердом топливе, а также с тепловыми насосами. Змеевик расположенный в  нижней части бака подключается к источнику обогрева, вода, проходящая по змеевику сверху, прогревается до температуры на 2 градуса ниже, чем жидкость, накопленная в самом баке. В пользовании владельцев регулярно находится порядка 1000 литров горячей воды. В комплекте с агрегатом идет теплоизоляционный кожух, выполненный из гибкого пенополиуретана и полиэфира. Рабочее давление в теплообменнике может достигать 6 атмосфер.

S-Tank Hfwt DUO -1000
Достоинства:

• самая высокая температура нагрева достигает 95 градусов;
• повышенная устойчивость к воздействию коррозии;
• в данной модели в качестве теплоносителя можно использовать водногликовые растворы;
• гарантийный срок от производителя равен 5 годам;
• устойчивая конструкция.

Недостатки:

цена.

Drazice Nado 300/20 v6

Отличный агрегат, имеющий два теплообменника, один из которых предназначен для нагрева 20 литров технической жидкости, а второй — для состыковки с солнечным коллектором. Drazice Nado 300/20 v6 объемом в 300 литров внутри покрыт эмалью, максимальная температура нагрева достигает 110 градусов. В комплекте идут два патрубка для ввинчиваемых нагревателей жидкости, работающих от электросети. Необходимый уровень тепла поддерживается за счет установленной теплоизоляции в виде слоя полиуретана и съемного кожуха. Сосуд окрашен специальной устойчивой к жару краской, благодаря которой, обеспечивается высокий уровень защиты от ржавчины.

Drazice Nado 300/20 v6
Достоинства:

• змеевик располагается по всей длине емкости, что повышает теплоотдачу;
• размеры настолько компакты, что позволяют монтировать его даже в небольшом помещении;
• изоляционный материал представлен в отдельной упаковке;
• удачно расположены патрубки.

Недостатки:

стоимость.
