Понятие и способы измерения светового потока

Алгоритм определения количества светильников

Вычисляем площадь помещения: S = a × b .

Определение индекса помещения: φ = S / ( h – Кз ) * ( a + b ).

Определяем коэффициент использования осветительной установки по таблицам, приведенным для различных серий светильников, исходя из значений коэффициентов отражения и индекса помещения.

Определение требуемого количества светильников: N = ( E * S) / ( U * n * Фл * Кз)

Е – требуемая освещенность горизонтальной плоскости, Лк.

S – площадь помещения, м2

Кз– коэффициент запаса. Он учитывает снижение яркости свечения по причине износа и/или загрязнения элементов осветительного прибора, а также загрязнения поверхностей помещения.

U – коэффициент использования осветительной установки.

Фл – световой поток одной лампы, Лм.

n – число ламп в одном светильнике.

Вспомогательные таблицы для расчета освещенности

потолок

стены

пол

Индекс помещения

Таблица коэффициентов отражения

Плоскость из материалов с высокой отражаемостью0,8
Плоскость с белой поверхностью0,7
Плоскость со светлой поверхностью0,5
Плоскость с серой поверхностью0,3
Плоскость с темной поверхностью0,1

Мощность и прогресс светодиодных ламп

По мере развития технологии производства лед-светильников совершенствовалась их энергоэффективность. Наряду с ростом мощности улучшался и ее удельный коэффициент, иначе называемый косинусом фи. Для расчета его величины применяется формула:

cosφ=P/S

Где P – реальная величина потребляемой нагрузки (затраченной на полезную работу), а S – полная мощность (по паспортным данным). Чем она выше, тем больше коэффициент КПД источника света, а, следовательно, и его энергоэффективность. Его значение в зависимости от экземпляра светильника может варьироваться в широких пределах от 0 до 1. У лучших светодиодных ламп он может достигать 0,95 и выше.

Не затраченная на полезную работу электроэнергия носит название реактивной мощности (в противоположность коэффициенту фи). Как правило, это обычные теплопотери. Например, у стандартной лампы накаливания этот параметр может достигать 95%. Это значит, что всего лишь 5% потребляемой мощности преобразуется в световое излучение, а основная – тратится на нагрев окружающего пространства!

Совершенно иная картина у светодиодных светильников. Их коэффициент мощности начинается как минимум с 0,85. Благодаря этому для достижения заданной яркости, сравнимой со стандартной лампой накала, потребляемую мощность можно снизить на порядок (наглядно это будет показано в ниже приводимых таблицах). Помимо этого показателя, среди их наиболее явных преимуществ выделяются:

  1. Срок службы до 100 тыс. часов.
  2. Максимальная энергоэффективность.
  3. Пожаробезопасность.
  4. Высокое качество цветопередачи.
  5. Широкий спектр температуры цвета.
  6. Экологичность.

Однако, чтобы параметры светодиодных светильников, в том числе коэффициент мощности, соответствовали принятым стандартам, производители должны строго соблюдать технологии изготовления. Поэтому распространенные многочисленные подделки и дешевые изделия фирм-однодневок не могут характеризоваться высоким качеством.

Лучшие решения по размещению светодиодных источников света

Для дачи

Дача, это место, где городские жители не только работают, но и отдыхают, поэтому к вопросам обустройства, как правило, подходят с особой тщательностью.

Кроме эстетических моментов, использование светодиодов, позволяет снизить затраты за потребленную электрическую энергию, что является не маловажным фактором, влияющим на выбор источников света.

Светодиодные светильники на даче можно использовать в различных вариантах конструкций, это:

Точечные светильники – для освещения комнаты и веранды.

Светодиодные ленты – для подсветки и декорирования.

Прожекторы на основе светодиодов и декоративные фонари – для освещения и ландшафтного дизайна придомовой территории.

Для квартиры

При устройстве освещения в квартире, светодиодные светильники могут быть использованы, как и на даче – для создания искусственного освещения, подсветки и декорирования, а также для подсветки архитектурных форм, элементов конструкций, зонирования внутреннего пространства комнат.

Для гаража

Гараж, это место где также должно быть предусмотрено зонирование пространства, т.к. в разных точках гаража, выполняются разные виды работ: хранение транспортного средства, зона общего ремонта, верстак или стол, где выполняются особо точные работы.

Для этих целей очень хорошо подходят именно светодиодные светильники.

В мансарде

В мансарде могут быть использованы все конструкции светильников и лент, на основе светодиодов. Основой для их выбора служат личные предпочтения пользователя и то, из каких материалов изготовлена мансарда.

На кухне

Кухня, это место, где многие из нас проводят много времени, это связано и с приготовлением пищи, и с тем, что обычно кухня совмещена со столовой, что соответственно требует зонирования и высокой точности выполнения работ в месте приготовления пищи.

Поэтому на кухне могут быть использованы все виды выпускаемых светодиодных светильников,за исключением моделей, устанавливаемых на улице.

Сравнение эксплуатационных характеристик

В основном освещение используется в темное время суток, когда человек находится в состоянии покоя и отдыха. Для этих условий благоприятным светом считается мягкое (теплое) освещение. Это соответствует цветовой температуре равной 2100–3500 К. Поэтому излучаемый желтоватый свет от ЛН лучше подходит, чем белый от СЛ. В световом потоке, излучаемым светодиодом, присутствует синий цвет, который оказывает негативное воздействие на зрение человека, особенно на не сформировавшийся хрусталик детского глаза. Лампочки, имеющие синий спектр в своем излучении рекомендуется применять для освещения рабочих мест в офисе, так как стимулирует активность человека и его производительность. Также негативное влияние на зрительный нерв оказывает мерцание светодиодных ламп. Это объясняется низким качеством сборки и комплектующих деталей блока питания, а также скачками и перепадами напряжения.

При выборе альтернативного источника света необходимо руководствоваться не только мощностью светодиодных ламп и ламп накаливания, но и остальными техническими характеристиками и факторами. Высокая цена на СЛ компенсируется за счет последующей экономии денежных средств на оплату потребляемой электроэнергии и продолжительного срока эксплуатации. А отсутствие высокой температуры нагрева наружной поверхности и выделение вредных веществ в окружающую среду во время работы повышает безопасность продукции.

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Светодиодные лампы Navigator Filament

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

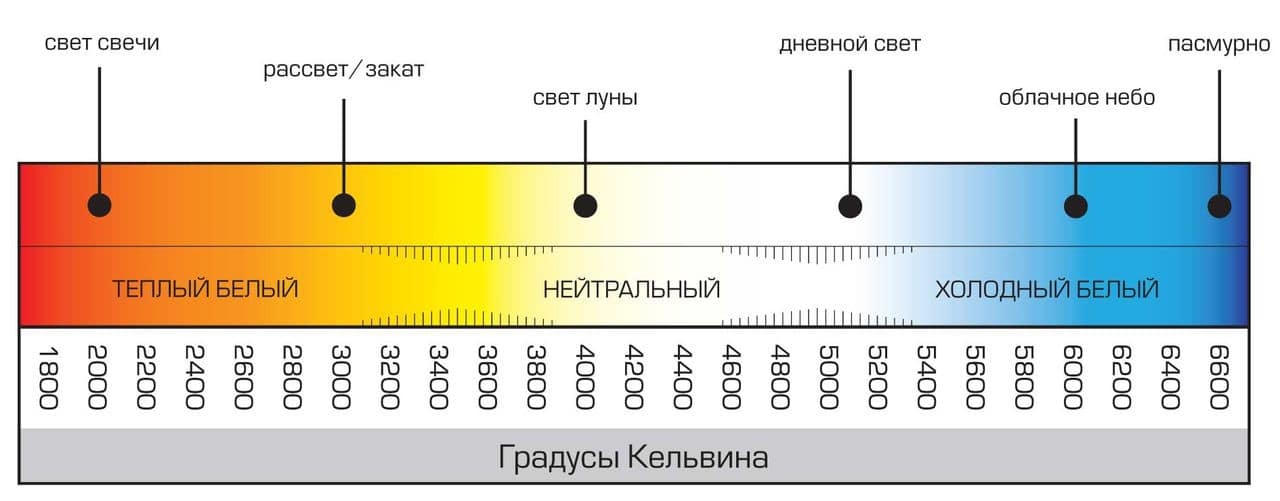

Цветовая температура

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м

Требуемая мощность лампы, Вт

Накаливания

Светодиодная

Менее 615018
1025028
1230033
2050056
3070080

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Типы светодиодных ламп

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Thomson Filament — светодиодные лампы нового поколения

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателяЛампа накаливанияЛюминесцентная Светодиодная
Мощность, Вт60125
Стоимость изделия, руб.30150300
Энергопотребление за год, кВт*ч1753514
Стоимость потребленной энергии*, руб./год52610544

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.

Прочие характеристики

  • силе тока;
  • механической прочности;
  • цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

  • светодиодную мощностью 9 Вт;
  • накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметраСветодиодная, 9 ВтНакаливания, 60 Вт
Сила тока, А0,0720,27
Эффективность светоотдачи, Лм/Вт53,410,3
Световой поток, Лм454,2612
Цветовая температура, К5500-70002800
Рабочая температура, С70180
Чувствительность к низким температурамотсутствуетПрисутствует у некоторых ламп
Чувствительность к влажностиотсутствуетПрисутствует у некоторых
Механическая прочностьВысокая – можно трястиНизкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч3,485

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Сила светового потока наружного освещения

Для расчета наружного освещения надо исходить из норм минимальной освещенности, которые также можно найти в соответствующих СНиП (СП). Так, для детских площадок минимальная освещенность не должна быть менее 10 лк.

Чтобы получить искомое количество светильников (N) для получения необходимой освещенности, надо задаться исходными данными:

  • минимальной освещенностью (E), лк;
  • площадью территории (S), кв.м.;
  • коэффициентом неравномерности освещения (z), для LED-светильников он равен 1,2;
  • множителем, учитывающим ослабление светового потока к концу службы светильника (k), для светодиодных приборов он равен 1,2;
  • световой поток одной лампы (F), лм;
  • коэффициент учета отражения предметов, расположенных рядом (n), для асфальта его можно принять 0,3.

Эти величины связаны формулой N=E*S*z*k/(F*n).


Освещение детской площадки

Пусть требуется осветить детскую площадку площадью 150 кв.м. В наличии светильники, излучающие световой поток в 1500 лм каждый. Подставив значения в формулу, получим N=10*150*1,2*1,2/(1500*0,3). Получится 4,8 или 5 светильников. Это минимальное количество, по факту можно установить и больше.

Можно задаться не световым потоком имеющихся фонарей, а количеством светильников, которое можно установить на территории. В этом случае надо вычислить световой поток каждой лампы. Формула расчета примет вид F=E*S*k*z/(N*n). Если итоговый результат не попадает в стандартный ряд характеристик ламп, его надо округлить в большую сторону.

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

  1. Норма освещённости выбранного объекта.
  2. Площадь объекта.
  3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

  1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
  2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
  3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
  4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Параметры, определяющие показатель светового потока и его расчет

На параметры освещенности влияет не только уровень яркости источников освещения. Следует принимать в расчет:

  1. Длину волны излучаемого света. Освещение с цветовой температурой 4200 К, которая соответствует естественному белому цвету, лучше воспринимается зрением, чем более приближенное к красному или синему участку спектра.
  2. Направление распространения света. Узконаправленные осветительные приборы позволяют сконцентрировать излучение света в нужном месте, не устанавливая более яркие светильники.

Световой поток в люменах производителями указывается редко, поскольку большинство покупателей ориентируются на мощность светильников и их цветовую температуру.

Watch this video on YouTube

Сколько люмен в 1 Вт светодиодной лампочки

Производители осветительной аппаратуры не всегда наносят на упаковку товара полный перечень характеристик. Это может быть по нескольким причинам:

  • привычка покупателей оценивать яркость лампочек по потребляемой мощности;
  • недобросовестные производители не утруждают себя проведением необходимых измерений.

Проблема заключается в том, что уровень излучения светодиодов и конструкций, выполненных на их основе, неравнозначный:

  • часть потока задерживается защитной колбой;
  • в светодиодной лампе несколько светодиодов;
  • часть мощности рассеивается на драйвере светодиода;
  • яркость зависит от величины тока через светодиод.

Точное определение возможно только при помощи измерительных приборов (люксометров), но для некоторых типов светодиодов удастся привести примерные данные:

  • светодиоды в матовой колбе — 80-90 Лм/Вт;
  • светодиоды в прозрачной колбе — 100-110 Лм/Вт;
  • единичные светодиоды — до 150 Лм/Вт;
  • экспериментальные модели — 220 Лм/Вт.

Перечисленные данные можно использовать для определения потребляемого тока при использовании светодиодных устройств, для которых определена величина яркости. Если установлен светодиодный прожектор с прозрачным защитным стеклом и его параметр яркости заявлен как 3000 люмен, то потребляемая мощность составит 30 Вт. Зная мощность и напряжение питания, легко определить потребляемый ток.

Перевод люменов в ватты

Для сравнения эффективности работы источников света различных типов и конструкций удобно иметь перед собой таблицу, где собраны данные о мощности осветительных приборов с одинаковыми значениями яркости.

Освещенность, Люмен/метр квадратныйСветодиодная лампа, ВтЭнергосберегающая (люминесцентная лампа), ВтЛампа накаливания, Вт
250~ 2~ 520
400~ 4~ 1040
700~ 8~ 1560
900~ 10~ 1875
1200~ 12~ 25100
1800~ 18~ 40150
2500~ 25~ 60200

Другие параметры

Каждый источник света имеет свои особенности, но решающим в энергопотреблении является отношение светового потока к потребляемой мощности. Обозначение Лм/Вт характеризует сколько света излучает один Ватт вашей лампы.

Светодиоды, в зависимости от их качества, имеют от 80 Лм/Вт до 120. Такой разброс обусловлен исполнением, режимом работы, а также применяемыми светодиодами.

Для сравнения лампа накаливания имеет порядка 8-10 Лм/Вт, ДРЛ – 60, люминесцентная лампа – 50-70 Лм/Вт.

На упаковке указан срок службы. Для лампы накаливания это 1000 часов, а для светодиодной значение намного большее 30000 – 50000 часов. Однако производители не указывают при каких условиях источник света отработает такой срок. Эта характеристика нужна скорее для экономического расчёта выгоды от такой лампы. На неё влияет очень много факторов – от скачков напряжения, до температуры окружающей среды.

Методы расчета

Метод расчета представлен пошаговой процедурой. Вначале пользователь должен определиться со схемой света, затем выписать необходимую норму освещенности, подобрать тип светоисточников, проанализировать как они работают, определить коэффициент запаса и неравномерности. Далее он должен оценить коэффициент отражения поверхностей, узнать индекс помещения, понять нужное количество светильников и ламп в них, а также просчитать соответствующий коэффициент использования светопотока.

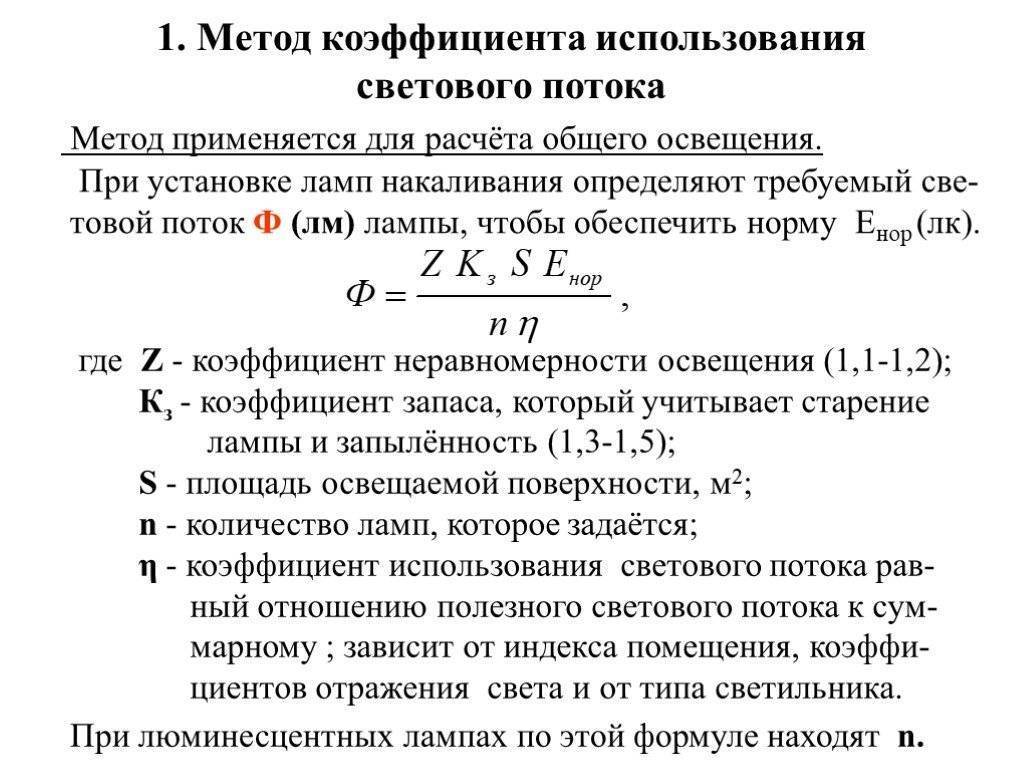

Все это сделать можно по общей формуле Ф= (Emin*k*S*Z)/(N*n*η). Также можно воспользоваться формулами, представленными на схеме.

Формула расчета

Коэффициент запаса k

Это величина, которая показывает возможность осветительной конструкции выдерживать предполагаемые нагрузки и гарантировать тот факт, что она будет надежной и долговечной. Она зависит как от лампочек, так и условий, в которых они находятся. К примеру, на цементных заводах и литейных цехах с использованием газоразрядных лампочек показатель k равен 2, а с применением ламп накаливания — 1,7. В кузнечных и сварочных цехах — 1,8 и 1,5 соответственно, а в жилых и офисных помещениях — 1,2 и 1,1.

Запас k

Коэффициент неравномерности Z

Это показатель неравномерного распределения света на всем помещении и наличие затемняющих участков. Он зависит от того, насколько симметрично расположены светильники и каково соотношение длины приборов и высоты потолка. Находится по формуле h=H-hсв-hр, где H является высотой потолка, hcв — соотношением расстояния от подвеса до низа осветительного устройства, а hp — соотношением высоты с плоскостью. К примеру, там, где светильники находятся по углам, этот показатель равен двум, а в местах, где они расположены в шахматном порядке — двум с половиной.

Важно! В соответствии с этим, чем больше светоисточников, тем меньше неравномерного освещения. Неравномерность Z

Неравномерность Z

Коэффициент использования светового потока

Это показатель, который находится в зависимости от того, в какой цвет выкрашены стены и потолок. Также он зависит от того, какую форму излучения имеют светильники. Эту величину можно узнать из соответствующей схематичной документации ниже

Важно понимать, что отражение от поверхности меньше там, где использованы темные и черные цвета

Использование светопотока

Расчет освещения.

Предлагаем вам разобраться как правильно осуществить расчет освещения в зависимости от типа и размера помещения.

Степень освещения поверхности принято выражать в Люксах (Лк), а величину светового потока исходящего от определенного источника света измеряют в Люменах (Лм). Мы будем производить расчет уровня освещенности в два этапа:

  • первый этап — определения необходимой для помещения совокупной величины светового потока;
  • второй этап – исходя из полученных данных первого этапа — расчет нужного количества светодиодных ламп с учетом их мощности.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп.

Формулой = X * Y * Z рассчитывается показатель необходимой величины светового потока (Люмен) при этом:

  • X – установленная норма освещенности объекта в зависимости от типа помещения. Нормы приведены в Таблице №1,
  • Y – соответствует площади помещения в квадратных метрах,
  • Z — коэффициент поправки значений в зависимости от высоты потолков в помещении. При высоте потолков от 2,5 до 2,7 метра коэффициент равен единице, от 2,7 до 3 метра коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.

Таблица №1 «Нормативы освещенности офисных и жилых объектов по СНиП»

Получив необходимые данные о величине светового потока, мы можем вычислить необходимое количество светодиодных ламп и их мощность. В таблице №2 указаны значения мощности светодиодных ламп и соответствующие им показатели по световому потоку. Итак, делим полученное на этапе №1 значение светового потока на величину светового потока в люменах по подобранной лампе. В результате имеем нужное количество светодиодных ламп определенной мощности для помещения.

Таблица №2 «Значения светового потока светодиодных ламп разной мощности»

Пример расчета освещения.

Для примера предлагаем рассчитать количество и мощность светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров при высоте потолков 2,6 метра.

150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.

Теперь согласно таблице №2 подбираем лампу, которая подойдет в установленные осветительные приборы, и которыми мы хотим осветить нашу комнату. Предположим, мы берем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, то для освещения нашей комнаты такими светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. В результате математического округления получаем 4 лампочки по 10 Ватт.

Важно помнить, что желательно в помещении добиться равномерного распределения света. Для этого лучше располагать несколькими источниками света

В случае если вы планируете создавать художественное освещение с несколькими светильниками, монтируемыми в потолок, мы советуем использовать 8 светодиодных лампочек по 5 Ватт каждая и равномерно распределить их по потолку.

Обратите внимание то за основу производимых расчетов мы взяли нормы СНиП принятые в нашей стране. Поскольку нормы эти разработаны и приняты были давно, многие наши клиенты говорят, что уровень освещения согласно этих норм для них мал и света явно недостаточно

Поэтому мы рекомендуем увеличивать эти нормы в 1,5-2 раза при этом устанавливая несколько выключателей, разделяя их по зонам помещения и по количеству светильников. Это позволит включить часть светильников и получить мягкое, не очень яркое освещение, а в случае необходимости, включить полное яркое освещение.

Источник

Расчет освещения по удельной мощности

Под удельной мощностью ωпонимается отношение мощности всех источников света в помещении Руст

к освещаемой площадиS:= Pуст / S,

Вт / м2.

Расчет проводят с использованием табл. П-7, П-8, позволяющих учесть влияние на величину многих факторов (Е, h, S, l, z,

типа светильников и др.). Эти таблицы позволяют без сложных вычислений определить необходимую мощность всех лампPуст = S и после размещения светильников на плане и выяснения их числа N определить мощность одной лампыPл = Pуст / N. Следует иметь в виду, что этот метод предназначен для расчета равномерного освещения помещений, без учета затенений. В тех случаях, когда длина помещения значительно превышает его ширину, т. е. А / В > 2,5, то определение табличного значения удельной мощности производят по фиктивной площади, которую вычисляют из условия Sф = 2.В2.

При расчете освещения главных коридоров шириной 1,5 — 2,4 м и высотой 2,5 — 3,0 м при освещенности Е = 75 лк рекомендуется установка светильников 2х40 Вт на каждые 5 — 6 м длины коридора. Для коридоров указанных размеров при освещенности 50 лк рекомендуются к применению светильники 1х40 Вт, установленные через 4 — 5 м. При этом светильники могут размещаться длинной стороной как вдоль, так и поперек коридора. Во втором случае при значительных интервалах между светильниками достигается несколько большая освещенность и создается зрительная иллюзия уменьшения длины коридора.

Для помещений площадью S < 10 м2при их освещении лампами накаливания, светотехнический расчет не проводится. В этом случае мощность лампы светильника принимается по табл. П-9 в соответствии с фиктивной площадью помещения

. Мощность ламп накаливания светильников принимается по табл. П-2.

Результаты расчета сводятся в светотехническую ведомость (таблица 2.5.1.2).

Пример расчета освещения методом удельной мощности

Рассчитать освещение моечной столовой посуды. Размеры помещения: A = 9 м; B = 5 м; H = 3,6 м. Стены и потолок побелены.

Решение

. Площадь помещения менее 50 м2. Расчет ведем по методу удельной мощности.

Помещение сырое с нормируемой освещенностью 200 лк и высотой плоскости нормирования освещенности hраб.п

= 0,8 м. Согласно табл. П-4 принимаем коэффициенты отражения потолкаρп = 50%, стенρс = 30 %, расчетной рабочей поверхностиρр = 10 %. Принимаем к установке светильник ПВЛМ — ДР – 2х40 с глубокой КСС и длиной светильникаl cв = 1,33 м , используя его как потолочный. В этом случае высота подвеса светильника принимаетсяhc = 0,1 м.

Находим h = H — hраб. п — hc

= 3,6 — 0,8 — 0,1 = 2,7 м.

Оптимальное расстояние между рядами светильников с глубокой КСС согласно табл. П-3 L =

1,0. h = 1,0 . 2,7 = 2,7 м.

Ориентируя ряды светильников по длине помещения, определяем количество рядов:

np = B / L =

5 / 2,7 2.

По табл. П-8 (для светильников группы 1, лампа ЛБ40) находим: при освещенности 100 лк удельная мощность должна составлять ωт

= 5,7 Вт/ м2. В нашем случае нормированная ос­вещенность помещения составляетE = 200 лк . Следовательно, нормированное значение удельной мощности

2 . 5,7 = 11,4 Вт / м2.

Расчетное количество светильников

.

К установке примем 8 светильников (nсв.ф

=8), предполагая разместить их попарно в два ряда. При этом действительное значение удельной мощности составит

= 14,2 Вт / м2.

Отклонение действительного значения удельной мощности от нормируемого

,

что недопустимо, так как выходит за верхний допустимый предел (+20%).

Примем n’св.ф

= 6, тогда получим:

Вт/ м2;

,

что оказывается в пределах допустимого (- 10%).

Расчетная длина линии по длине помещения А: Lсв

=nрл lсв = 3 . 1, 33 = 3,99 м. ПосколькуLсв < A, то светильники устанавливаем в линии с разрывами между торцами.

Установленная мощность светильников P = n’св.ф. Pсв

= 6 . 80 = 480 Вт.

Примечания:

1. Если и во втором варианте окажется, что выходит за пределы допустимого, то нужно принять nсв. ф = nсв.р

, расположив один из светильников над рабочим местом, требующим наибольшего освещения.

2. При размещении светильников рядами иногда бывает целесообразно распределять их по рядам в неравном количестве, например, если в помещении установлен лифт .

3. При расчете освещения в помещении аналогичного назначения с аналогичными светильниками, но имеющем значительно меньшую площадь, варьировать изменением количества светильников (по причине их малого числа) не имеет смысла. Фактическое количество светильников принимается равным одному из округленных расчетных значений.

Учет мощности при выборе ламп

Как правило, выбор мощности светодиодных ламп производится в соответствии с аналогичной мощностью ламп накаливания. Средняя пропорция соответствия составляет примерно 1:10. Это значит, что лампочка накаливания в 100 ватт соответствует светодиодной лампе в 10-12 ватт.

Однако такой подход не всегда дает верные результаты. Это связано с различиями в конструкциях и светодиодах, из-за которых одни и те же лампы могут иметь разную эффективность. То есть у внешне одинаковых лампочек с одной и той же мощностью может быть разное отношение светового потока к энергетическим затратам. Разница в светимости в некоторых случаях доходит до 40%.
Показатель мощности не дает полной картины, насколько ярко светит та или иная лампочка. Данный параметр может учитываться как фактор экономии электроэнергии. С помощью этого показателя легко вычисляется время, в течение которого светодиодная лампочка полностью окупается.

Какие лампы выбрать для освещения.

При выборе светодиодных лампочек следует обратить внимание на наиболее критические параметры, которые принципиальны для качества освещения

  • Цветовая температура;
  • Тип рассеивателя;
  • Световой поток.

Цветовая температура.

Цветовая температура светодиодов традиционно имеет три категории:

  • WW— тёплый белый (цветовая температура 2500—3000 К);
  • W-белый (цветовая температура 3000—4200 К);
  • CW-холодный белый (цветовая температура выше 4500 К).

Визуально более высокая цветовая температура светят ярче. Так при одинаковой мощности визуальная яркость CW на четверть выше WW.

Тип рассеивателя.

Рассеиватель может быть матовый либо прозрачный. Матовый рассеиватель обеспечивает более равномерное распределение светового потока, но потери интенсивности в нём могут достигать 25-30%. Для освещения относительно большой площади помещения более рационально использовать лампы с прозрачным рассеивателем, а вот в настольном светильнике однозначно матовый тип рассеивателя лучше.

Световой поток.

При выборе лампочки обязательно обращайте внимание на её номинальный световой поток. Он зависит от типа и качества светодиодных матриц

Яркость, Лм240380-420До 500
Мощность, Вт4,84,84,8

Требуемая мощность светодиодной лампы зависит от рассмотренных выше параметров. При использовании тёплого света, номинальная мощность должна быть на 25-30% выше чем ламп холодного света.

Определение общего типа подсветки

Если было принято решение использовать коэффициент светопотока, чтобы рассчитать освещение в помещении, нужно воспользоваться соотношением минимального уровня освещенности, перемноженного на площадь с мощностным запасом и показателем освещенности от санпина, а далее поделить значение на число светильников, количество ламп в нем и коэффициент, который применяется для светопотока. В результате можно выявить общее освещение.

Для расчета мощности ламп освещения конкретного помещения, можно использовать формулу, где нужно перемножить число ламп на количество осветительных устройств и потребляемую мощность одной лампочки.

Общий тип подсветки

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
