Конструктивные разновидности и основные варианты свесов кровли

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Вот как она выглядит:

1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.

2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.

3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.

5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.

6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.

7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.

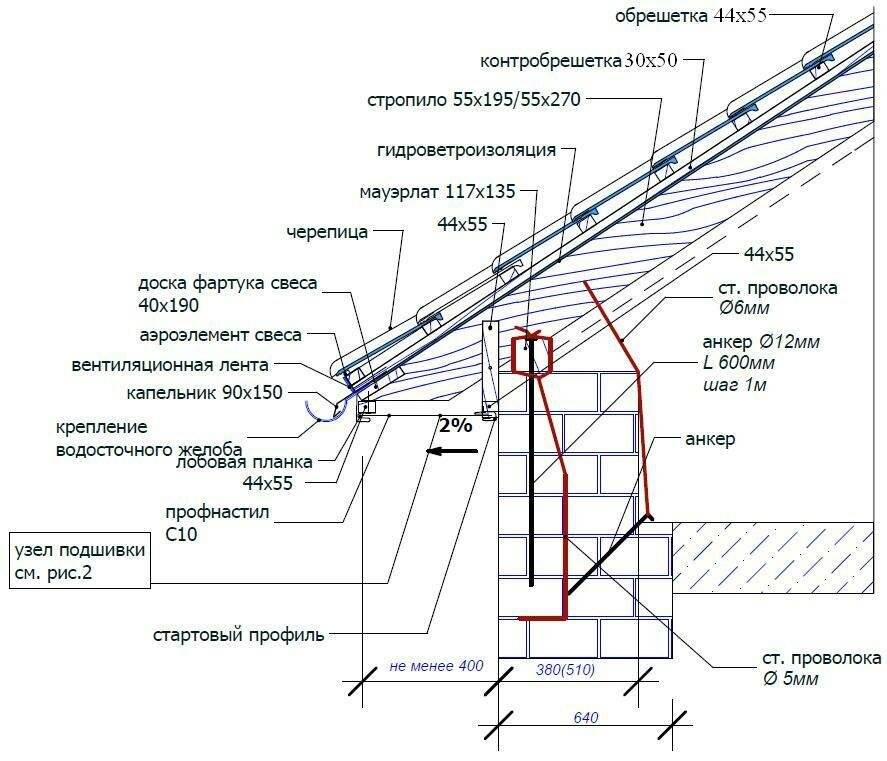

5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.

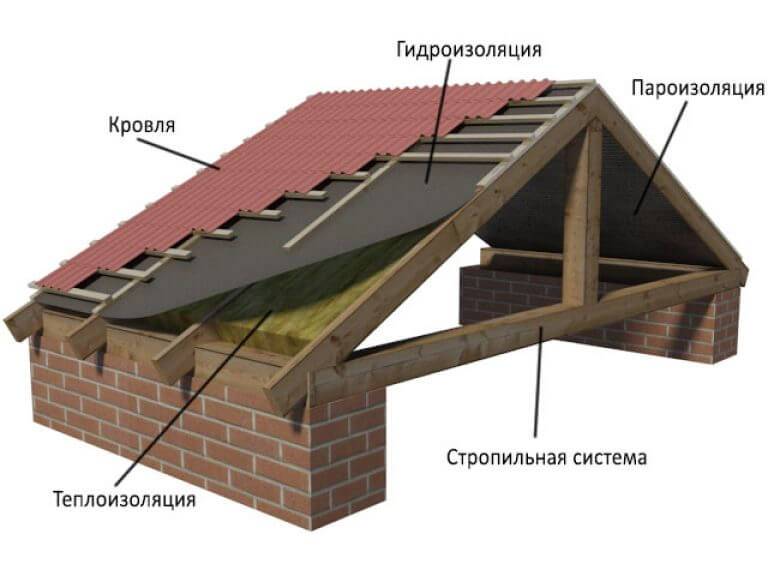

Рисунок 5. Устройство утепленной крыши

Материалы для отделки

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород. Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли. Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши. Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются. Крепление элементов обшивки выполняется с шагом в 1 м. Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям. Такое оформление требует реставрации каждые несколько лет.

Листы оцинкованной стали также подойдут для обшивки свесов крыши. Толщина стали должна быть в пределах 0,6-0,8 мм. Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала. Все кромки обрабатываются краской для защиты от коррозии.

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов. Толщину лучше выбирать 0,6 мм, а длину – не более 6 м. Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

С чего начать

При нехватке знаний и умений желательно пригласить, в качестве напарника мастера-профессионала. Так будет спокойнее и надёжнее.

В противном случае без ошибок и переделки не обойтись. А это чревато потерей времени, средств и потраченных усилий. Да и настроение от подобных экспериментов не улучшится.

Когда есть проблемы с выбором вида пристройки, то лучше предварительно посмотреть фото пристройки к дому. Выбрать подходящий вариант и приниматься за его воплощение в реальность.

В начале надо составить подробный план, (лучше проект и смету). Затем согласовать свои задумки с напарником. Получить необходимые разрешения в местном органе власти, пожарной инспекции и санэпидемстанции.

Особое внимание следует уделить способу объединения фундаментов, (основного и пристройки), в единое целое. В противном случае новая постройка может сместиться на нестабильной почве и всё придётся начинать заново

Не меньших раздумий потребует крыша пристройки. Надо правильно рассчитать и сконструировать стропильная систему под выбранный тип кровельных материалов.

Выбрать подходящие варианты утепления, водоснабжения, канализации, отопления, вентиляции, электропроводки. Количество окон и входных дверей. Определиться с видом внутренней и наружной отделки.

Как сделать своими руками?

Рассмотреть процесс можно на нескольких распространенных примерах. Вот как подшить свес фронтона сайдингом пошагово.

• Чтобы это выполнить, крыша над фронтоном должна выходить на полметра вперед. Если стать внизу и посмотреть на выступающий элемент, обнаружатся стропильные ноги, идущие наружу. К ним прикрепляется брус вдоль наружного края.
• Если софиты приобретены 3-метровыми листами, чтобы их зафиксировать, сначала придется разрезать на фрагменты. Каждый кусок – полметра.
• Вплотную к стенке ставится брус 5 на 5 см, делается это саморезами, так чтобы низ пребывал на одной горизонтали с нижним краем внешнего бруса.
• Теперь можно крепить софиты максимально аккуратно. Сначала их монтируют с одной стороны крыши, потом с другой. Первым крепится верхний кусок, потом по нему прикладывается нижний, крепится и он.
• Перед установкой надо удостовериться, что низ стропильных ног не имеет выступа. Если выступ есть, придется подпилить.
• Возле сгиба и на краях ставят вырезанные листы. По внешней кромке обшивки надо прибить уголки, которыми закроются отверстия. Зоны, куда вкручивался крепеж, обязательно закрашиваются – иначе там появится ржавчина.

Следующее описание – монтаж свеса по коробу. Это актуально для крыш с небольшим уклоном. Сначала выравниваются стропильные концы – обязательно на этом этапе работ присутствует полиэтиленовая настилка. Между крайними концами стропильных ног натягивается шнур. Делать это нужно так, чтобы под него попадали концы. Расстояние до стенки высчитывается по длине наиболее короткого выступа. Обязателен контроль интервала, в котором находится стена между крайними стропилами – он должен быть равным.

После этого рассчитывается кратность числа досок на монтаже, число должно быть целым. Шнур регулируется по этому показателю. Остается только удалять стропильные концы. Описанная выше последовательность применяется, если доски устанавливаются параллельно стене. А вот если подшивка перпендикулярная, правильно вначале поставить опорные планки. Они ставятся на стропилах в местах слияния со стенами, а также по концам ног. Крепление материала осуществляется на саморезы.

А еще свес можно подшить по коробу. Это будет актуальным, если крышу решено оформить с крутым скатом. Конечные части стропил торцуются по шнуру. Чтобы сформировать каркас, крепятся планки из бруска 5 на 5 см – делается это перпендикулярно стене. Другой брусок должен быть вертикальным, по стенке между двумя стропилами

Фронтон является той важной частью дома, которая распределяет и сохраняет тепло внутри него

В частности, это важно для мансардной крыши, которая отдана под жилое помещение. Если фронтон в каркасном, кирпичном (да и любом другом) доме не обшить, он будет буквально опустошать бюджет хозяев – помещение зимой придется тщательно обогревать

В следующем видео вас ждет устройство фронтонного свеса крыши.

Основные варианты устройства свесов

Визуально выступ крыши над стенами увеличивает площадь дома и зрительно уменьшает высоту здания или дома. Различают несколько основных вариантов устройства этого элемента кровли:

Дома с мансардой. Конструкции крыши с мансардой предусматривает максимальную ширину карнизных свесов. Это связано не только для создания эстетических дизайнерских пропорций, но и для организации защиты вертикальных поверхностей фасадов под выступающими скатами мансарды.

Дома, расположенные в спокойной климатической зоне. Если постройка находится в районах со слабой ветровой нагрузкой, то в таких случаях потоки дождя ветром не будут «задуваться» на наружные стены фасада. Поэтому нередко в таких местах встречаются здания без карнизных свесов. Примером может служить архитектурная классика – особняк в английском стиле с каменными стенами и оборудованный черепичной кровлей с крошечным узким карнизом. Такое минималистическое решение карниза вполне оправдано: каменные стены, и узкие оконные проемы не нуждаются в особой защите от непогодных условий.

Если дом находится в «тихой» зоне ему не нужны большие свесыИсточник penoprofil.ru

Узкие свесы. Дом, оборудованный узкими свесами, визуально выглядит компактно за счет того, что узкий карнизный свес опирается на выступ стены. Получается, что свес расположен на карнизе здания, а сама конструкция карниза как бы «завернута» во фронтон здания. За счет этого внешний облик здания приобретает изящность и воздушность конструкционных линий и пропорций стремящихся вверх. Узкие свесы кровли отлично подходят для зданий, расположенных черте города с плотной застройкой, при наличии небольшого по площади приусадебного участка или при его отсутствии. В таких случаях дома с карнизами минимальных размеров за счет своей практичности идеально вписываются в окружающую застройку.

Широкие карнизы. Свесы крыши большой ширины создают комфортное и защищенное пространства под ними. Под наружными стенами дома, оборудованного широкими карнизами, создается уютное место, в которых так и хочется поставить скамейки и кресло-качалку, украсить вазонами и подвесными кашпо с красивыми цветущими растениями. В загородном доме под широким навесом можно поместить садовый инвентарь, летнюю кладовую, место для складирования дров

Дом, оборудованный широкими карнизами, в окружении цветов, зеленых газонов, лужаек, привлекает к себе внимание неповторимым стилем и эстетичным дизайном.

Выбор конструкции карнизного свеса влияет на энергоэффективность здания. Чтобы снизить перегрев дома и создать комфортные условия проживания в летнее жаркое время года в зданиях с южной и юго-восточной ориентации, окна на первом этаже часто оборудуются защитными маркизами или ставят рольставни с затеняющими козырьками. Таким образом, можно снизить затраты на охлаждение внутренних помещений, связанные с избыточным летним нагревом жаркого солнца

Козырек над окнами защитит от избытка солнца летомИсточник makebestphoto.ru

Материалы для обшивки свесов и ее устройство

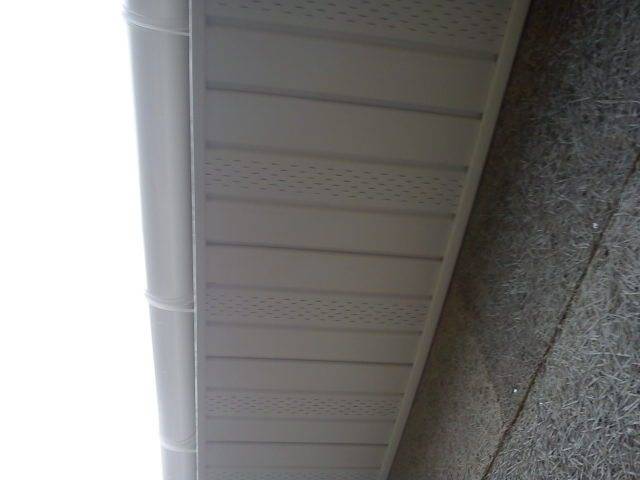

Обшивка кровельного свеса ПВХ

Наиболее распространенным материалом, используемым при обшивке свесов, служит доска. Хвойные породы дерева являются здесь наиболее предпочтительными (ель, лиственница, сосна).

Особое внимание требуется уделить влажности подбираемого материала. При слишком большой влажности материал может со временем деформироваться, что приведет к порче внешнего вида свеса

Кроме того, важна и толщина деревянной обшивки. Согласно нормам толщина должна составлять не меньше 17 мм, при этом быть не толще 22 мм. Ширину и длину досок подбирают индивидуально.

Крепление дощатой обшивки осуществляют с двух сторон, что не касается досок длиной более 6 м – здесь крепеж выполняют с шагом в метр длины обшивочного материала.

Каждую используемую доску неизменно обрабатывают водонепроницаемым раствором непосредственно перед установкой.

При этом может быть использована специальная краска или лак для дерева. Деревянная подшивка свесов кровли требует обработки каждые несколько лет, тогда свес сможет радовать глаз в течение длительного времени.

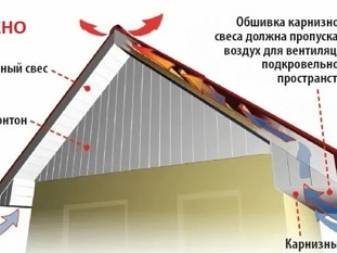

Важным фактором является система вентиляции свеса. Ее устраивают независимо от типа конструкции. Впускные отверстия должны быть в диаметре, равном 1/600-1/400 от площади, которую предполагается вентилировать.

При правильном расчете и воплощении воздух будет проникать в данные отверстия и выходить сквозь отверстие кровельного конька. Впускные отверстия прикрывают сеткой, чтобы в чердачном помещении не проникали летучие мыши, птицы и насекомые.

Помимо досок, обшивку свесов производят также из следующих строительных материалов:

• Оцинкованных стальных листов. Обшивку кровельных свесов производят из стали толщиной не более 0,6-0,8мм. Помимо обычной листовой стали могут быть применены металлические листы с перфорацией. Высота волны при этом должна быть не более 20мм. Для обрезки такого материала до необходимых размеров применяют специальное оборудование. После подгонки листов в размер обрезанные кромки покрывают слоем краски для предотвращения коррозии.
• Алюминиевых листов, покрытых защитным слоем. Толщину листов выбирают в пределах 6мм, ширину – 10-30см. Длина листов должна составлять не более 6м.  Крепят алюминиевую обшивку при помощи специальных защелок.

Помимо указанных материалов, производителями предлагается большой выбор других материалов и элементов, позволяющих повысить как функциональные, так и эстетические свойства свесов.

Отделка

Как было сказано выше, отделка коробов осуществляется с помощью материалов, традиционно для этого используемых. Поскольку можно интуитивно догадаться, как именно стоит набивать доски, вагонку или профлист, имеет смысл рассмотреть отделку при помощи нового материала – софитов:

• Приготовьте все необходимые материалы. Их комплект не зависит от того, какое сырье использовалось для изготовления самих софитов. Так, вам необходимо иметь J-профиль, J-фаску, финишный профиль и сами софиты. Для крепления потребуются саморезы с широкими шляпками.
• Отмерьте J-профиль, отпилите лишнее. То же само проделайте с софитами. Легче всего производить резку болгаркой, но за неимением таковой можно воспользоваться обыкновенной ножовкой.
• В профилях имеются отверстия для их крепления. Воспользуйтесь саморезами, чтобы закрепить профили на своих местах. Необходимо оставить между профилем и шляпками саморезов компенсационный зазор в 1 мм.
• Подрежьте планки софитов так, чтобы они были на 6 мм уже, чем расстояние между пазами профилей. При монтаже в зимнее время необходимо сделать их уже на 10 мм.
• Вставьте софиты в пазы J-профилей и зафиксируйте их. Зазоры должны быть сохранены (и между шляпкой самореза и софитом, и в 6 или 10 мм).

Элементы двухскатных крыш

Конструкция двухскатной крыши включает такие элементы:

• стропила. Они состоят из стропильных ног, наклонных подкосов и вертикально расположенных стоек;
• стропильная нога. Для ее изготовления нужны доски, имеющие сечение 100х150 или 50х150 миллиметров. При помощи стропильных ног формируется треугольный контур двухскатной кровли. Нагрузки, возникающие в результате погодных условий и веса кровельного покрытия, стропильные ноги передают на мауэрлат, а тот — на несущие стены строения. Когда выполняется устройство двухскатной крыши дома, шаг монтажа стропильных ног должен составлять минимум 60 сантиметров, а максимум – 120 сантиметров. Чем тяжелее покрытие кровли, тем чаще следует их устанавливать;
• подкосы. Такой элемент из обрезка доски монтируют под определенным углом и тем самым передают нагрузку несущим элементам вниз от стропильных ног. Стропила, несколько подкосов и затяжка все вместе являются составными деталями стропильной фермы, которая выдерживает нагрузки и передает их при наличии широких пролетов на стены;
• стойки. Являются вертикальными элементами стропил, передающими нагрузку от кровельного конька на несущие внутренние стены построек. Их изготавливают из бруса сечением 150х150 или 100х100 миллиметров;
• мауэрлат. Так называют деревянный брус, который устанавливают и закрепляют на несущих стенах на стержни с резьбой или на анкера, вмонтированные в поверхность. Устройство мауэрлата необходимо для передачи нагрузок от стропильных ног на несущие стены. В качестве материала изготовления пользуются брусом, сделанным из хвойных пиломатериалов и имеющим квадратное сечение размером 150х150 или 100х100 миллиметров. Балки мауэрлата, находящиеся на противоположных стенах должны располагаться параллельно, чтобы размеры стропильных ног имели одинаковую длину;
• конек. Данный горизонтально расположенный элемент необходим для соединения скатов в их верхней части. Он образуется путем соединения стропильных ног в верхней точке, когда выполняется устройство двухскатной крыши;
• кобылки. Их задействуют, если для создания свеса на кровле не достаточно длины  стропильных ног. Кобылки кровлипредставляют собой часть доски, имеющей меньшее сечение, чем у досок, которыми пользовались при изготовлении стропильных ног. Монтаж двухскатной крыши можно значительно облегчить, если использовать этот элемент, поскольку тогда для стропильной конструкции делают ноги меньшей длины;
• лежень. Представляет собой горизонтально закрепленный брус сечением 150х150 или 100х100 миллиметров. Он находится на внутренней несущей стене и в его функции входит распределение нагрузок от стоек кровли после устройства крыши дома;
• затяжка. Это один из элементов висячей стропильной конструкции, который со стропильными ногами образует геометрическую фигуру – треугольник – и таким образом помогает им оставаться на месте, а не разъезжаться в стороны;
• свес крыши. Необходим для защиты стен от намокания в результате дождевых осадков, его наружный край должен выступать не менее чем на 40 сантиметров;
• обрешетка. Устройство двухскатной крыши предполагает монтаж кровельного материала, для его укладки нужно сделать обрешетку. Для этого бруски или рейки крепят к стропильным ногам перпендикулярно их направлению. Благодаря наличию обрешетки нагрузка от природных явлений и собственного веса кровли равномерно распределяется на стропильные ноги. Также обрешетка, которая может быть сплошной или разреженной, скрепляет ноги стропил в единую конструкцию двускатной крыши. Для мягкой кровли, например, из битумной черепицы, данный элемент делают из листов влагостойкой фанеры.

Список материалов и инструментов для обшивки свесов

Выбор материалов

Чаще всего узлы карнизов двускатной кровли обшиваются доской, изготовленной из хвойных пород дерева, так как этот материал считается наиболее предпочтительным

При выборе материала необходимо обратить внимание на его влажность. Слишком влажный материал со временем способен деформироваться, что испортит внешний вид свеса

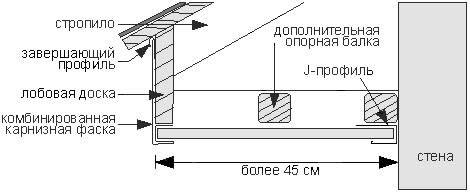

Схема монтажа карнизного свеса шириной более 45 см.

Стоит обратить свое внимание на толщину деревянной обшивки, которая должна быть не менее 17 мм и не более 22 мм. А ширина и длина доски подбирается индивидуально

Сопряжение обшивки производится с обеих сторон. Это не касается досок, имеющих длину более 6 м. В этом случае сопряжение выполняется с шагом, равным одному метру длины материала, используемого для обшивки.

Доски, которыми обшиваются узлы карнизов двускатной кровли, должны обрабатываться водонепроницаемым составом. Делается это перед началом работ. Для этого применяется специальная краска или лак, предназначенный для обработки дерева. Деревянную обшивку необходимо обрабатывать каждые 2-3 года. Только в этом случае она сможет прослужить длительное время. Кроме досок, для обшивки можно использовать и другие строительные материалы:

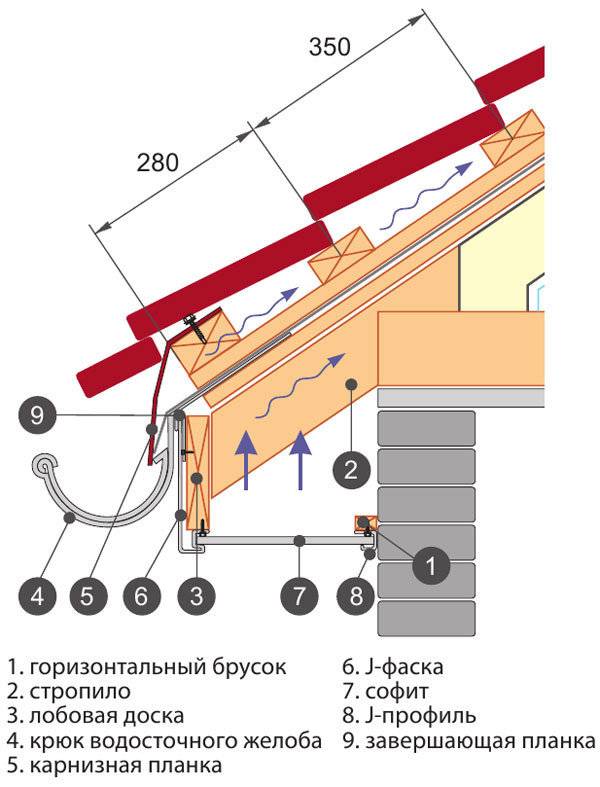

Схема подшивки карнизного свеса.

1. Оцинкованные стальные листы. При обшивке кровельных карнизов используется сталь, толщина которой не должна превышать 0,8 мм. Кроме обычной стали, могут быть использованы металлические листы, имеющие перфорацию. Чтобы обрезать такой материал, используют специальное оборудование. После того как листы будут готовы, их покрывают краской во избежание коррозии.
2. Алюминиевые листы. Их толщина не должна превышать 6 мм, а ширина – 30 см. Для сопряжения листов используются специальные защелки.

Для обшивки свесов понадобится стандартный набор инструментов, используемых при устройстве кровли:

• строительный уровень или отвес;
• молоток;
• рулетка;
• шуруповерт;
• крепежные элементы;
• карандаш;
• строительная угловая линейка.

Как подшить свесы крыши своими руками

Свесом крыши называется продолжение стропильной системы на определённое расстояние за пределы стен строения. В отдельных случаях для удлинения этого элемента применяются кобылки — доски, являющиеся продолжением стропильных ног.

Свес имеет чисто практическое назначение — защиту стен от воздействия внешних факторов — дождя, града и снега.

Но, кроме функционального назначения, свес может выполнять и чисто эстетические задачи, являясь украшением строения.

Подшивка свеса производится снизу различными материалами, формируя конструкцию, опоясывающую дом со всех сторон. Для этого используются различные материалы:

1. Лист металлический оцинкованный.
2. Лист металлический окрашенный или с пластиковым защитным покрытием.
3. Доска — вагонка шпунтованная.
4. Сайдинг виниловый.
5. Софиты — специальные изделия для формирования свеса и обеспечения работы системы естественной вентиляции.

Различают два вида свесов:

• скатный свес является продолжением ската кровли;

• фронтонный свес формируется на продолжении обрешётки с торцов здания.

Отделка кромок свесов

Основополагающим документом для проектирования безопасных зданий и сооружений является Федеральный закон от 30.11.2009 «Технический регламент о безопасности зданий и сооружений». На его основе разработаны различные документы по созданию свесов, в том числе СНиП II-26–76 «Кровли». Требования документа оговаривают правила устройства свесов различных конструкций и применяемые для этого материалы.

Этот свод правил и требований постоянно дорабатывается и изменяется в связи с появлением на рынке различных кровельных материалов.

Оптимальный размер свесов

Как уже упоминалось, назначение свесов состоит в защите стен. Поэтому чем он шире, тем лучше исполняет свою функцию. Но имеются и ограничивающие параметры — широкий свес подвергается повышенным ветровым нагрузкам, которые могут со временем расшатать его, приводя к образованию протечек в кровле.

Поэтому ширина этого элемента редко устраивается более одного метра. Для зданий в один или два этажа нормативами предусмотрена величина свеса 60 сантиметров, а для нормального устройства водосливной системы она должна быть не менее 40 сантиметров.

Кровельные свесы могут выполняться в едином стиле с другими архитектурными элементами здания, например, с козырьком над входом
