Распространённые способы соединения воздуховодов

Сфера применения

Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.

В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.

Гибкие воздуховоды используют:

• в системах кондиционирования;
• в нефтеперерабатывающей, химической промышленности;
• в общественных зданиях;
• в пищевой промышленности.

В производственных цехах гибкие воздуховоды используют:

• для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
• для нагнетания теплого воздуха.

Чтобы правильно выбрать трубные изделия для вентканалов, необходимо разобраться, какие трубы используются для трубопроводов этого назначения, в чем их достоинства и недостатки, и что учитывать при монтаже, чтобы важная инженерная система работала без сбоев.

Воздуховоды выполняют важную функцию — обеспечивают отток и приток воздуха в здании, поэтому от их параметров напрямую зависит работоспособность вентиляции. К трубам для инженерной системы предъявляется ряд требований, они должны:

• быть полностью герметичными;
• отвечать санитарным нормам по уровню шума (аэродинамического гула);
• соответствовать проектным расчетам (обеспечивать прохождение воздушных масс с определенной скоростью и удерживать расчетный напор);
• соответствовать требованиям по теплоизоляции.

Воздуховоды должны быть максимально компактными, чтобы внутренняя инженерная система не отнимала полезную площадь в помещениях.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

• плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
• наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Монтаж на крупных объектах

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Вентиляция из ПВХ в офисе

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Вентиляция спрятана под потолком

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов своими руками.

Круглые и прямоугольные воздуховоды

Все воздуховоды подразделяются на две основные разновидности, в зависимости от формы сечения:

• прямоугольные;
• круглые.

Круглые. Такие воздуховоды являются менее дорогостоящими, что отражается на их популярности. Изделия такой формы отличаются высокими пропускными способностями и не требуют большого пространства при организации вентиляционной системы. Вентиляционные трубы такой формы способны выдерживать более высокие показатели давления, нежели прямоугольные аналоги.

Трубы круглой формы изготавливаются и из металлов, и из полимерных материалов

Наиболее популярными материалами, которые используются для производства воздуховодов с круглым сечением, являются:

• пластмасса;
• оцинковка.

Такие воздуховоды являются более функциональными и используются для достижения максимальных результатов. Коммуникация, выполненная из круглых труб, также отличается хорошим коэффициентом жёсткости, что влияет на её эксплуатационный срок.

Прямоугольные. Воздуховоды с такой формой сечения применяются в частных целях гораздо реже, однако, их использование для организации внутридомовой вентиляции имеет свои плюсы. В первую очередь отметим эстетичность этих изделий. Благодаря прямоугольной форме монтаж таких изделий можно производить максимально компактно, вплотную к рабочим поверхностям помещения. Визуально такой воздуховод будет гораздо более органично вписываться в интерьер помещения

Во время монтажа таких вентиляционных труб необходимо запомнить одно важное правило: лучше всего проводить их установку под потолками

Прямоугольные воздуховоды используются и на предприятиях различной направленности. Основной недостаток изделий с такой формой сечения — низкие шумоизоляционные качества, поэтому в случае частного использования прямоугольной вентиляции зачастую требуется организация дополнительной изоляции, что повышает общие финансовые затраты. Специалисты рекомендуют использовать полимерные прямоугольные воздуховоды для прокладки внутри квартир и частных домов, так как они отличаются более высокими звукоизоляционными качествами.

Прямоугольные воздуховоды из стали используются только на предприятиях, поскольку они отличаются высоким уровнем шума

Стальной материал

Чаще всего применяется оцинкованная или нержавеющая сталь. Этот материал приносит больше эффекта. На кухне воздуховоды делают из оцинковки. По статистике, люди все меньше приобретают агрегаты из такого состава. Хотя преимуществ хватает:

• Большой плюс в ровной поверхности. В итоге любые потоки воздуха проходят быстро. На кухне всегда имеется жир, сажа и прочие загрязнения. Они не остаются на стенках. При этом скорость потоков воздуха в процессе эксплуатации не снижается.
• При нагреве не происходит деформаций и разрушений. При этом ничего вредного в окружающую среду не выделяется.
• Это недорогой вариант для людей со средним достатком.

При этом отзывы отмечают следующие минусы:

• Если сравнивать с пластиком, то вес стальной конструкции будет большим, а значит, при монтаже придется сооружать качественную поддержку.
• Чтобы герметизация стала максимальной и надежной, придется использовать дополнительные смеси. Их наносят на каждый шов.
• Когда приходится собирать нестандартные воздуховоды, нужно резать трубы, а это дополнительное оборудование при монтаже.
• Так как это металл, то в процессе работы вытяжки он может издавать шум.

Срок эксплуатации таких труб высокий, так что иногда, затратив чуть больше времени на монтаж, можно получить надежную конструкцию. Некоторые считают, что когда сталь убрана в короб, то шум начинает гаситься. Это уже большой плюс. В любом случае решение принимает человек из своих личных желаний и финансовых возможностей.

Это основные материалы, из которых создают воздуховоды для кухонной вытяжки. Эти модели всегда присутствуют в продаже. Понятно, что перед тем как приобрести любой из вариантов, нужно продумать всю конструкцию. Потому что не каждая кухня может вместить короба.

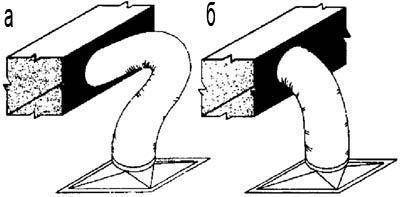

Ошибки при монтаже

Большая часть провоцируемого шума происходит из-за того, что вентиляционная система некачественно установлена. Следовательно, шума можно избежать посредством правильного монтажа. В том случае, когда возникновение шума неизбежно, его можно значительно снизить посредством звукоизоляции. Но нужно понимать, что не существует полностью бесшумной вентиляции. Независимо от мер минимальный гул будет всегда присутствовать.

Ниже представлен определенный список действий, благодаря которым можно избежать ошибок при проектировании и установке вентиляционной системы. Благодаря им большинство провоцируемого шума можно избежать.

• Не стоит использовать рециркуляционную систему воздуха без наличия определенных отводов. Такая ошибка обычно имеет место тогда, когда задействовано пространство между перекрытием и фальшпотолком. В таком случае движение воздуха происходит произвольно, поэтому он выбирает наиболее удобный для себя поток – именно это провоцирует возникновение нежелательного шума.
• Не стоит прокладывать шумные воздуховоды над теми помещениями, в которых шум нежелателен. Этот параметр необходимо учитывать на стадии проектирования. Систему вентиляции лучше всего прокладывать над нежилыми помещениями. Исправление такой ошибки может привести к большим финансовым затратам, однако это является отличным выходом из ситуации для предотвращения шума.

• Стоит прокладывать воздуховод по коридору с его дальнейшим разветвлением в требуемом направлении. Такой подход будет оптимален в ситуации единого воздуховода при смежных помещениях.
• Нужно использовать виброизоляцию, что позволит существенно снизить вибрационный шум. Посредством чередования гибкого и жесткого воздуха можно полностью избавиться от вибрации. В этой ситуации звук будет теряться по пути.
• Контроль скорости передвижения потока воздуха в системе. Следует произвести расчет количества проходящего в каналах вентиляции воздуха. Полученные данные позволяют выбрать оптимальный диаметр воздуховода, благодаря чему скорость потока можно будет уменьшить и, следовательно, снизить шум.

Методы крепления воздуховодов

Есть 4 способа крепления воздуховодов:

С помощью шпильки и профиля.

Более профессиональный способ крепления. Для его осуществления используют профиль с L либо Z образной формой.

С помощью шпильки и травеса

Этот метод крепления используют для монтирования тяжелых конструкций. Коробка уголок, которая установлена под нижний угол, уменьшает нагрузку на крепежи и способствует длительной жесткой поддержке короба.

Для того чтобы снизить уровень шума и пригасить вибрацию место крепления профиля прокладывают резиновым уплотнителем.

С помощью шпильки и хомута

Этот метод используют для монтирования круглых вентконструкций. Такая установка производиться на небольших участках конструкции из гибких труб. В основном используют только хомут.

С помощью перфоленты

Это самый бюджетный и легкий способ крепления. Для круглых конструкций – из перфоленты делают петлю, прямоугольных – перфоленту присоединяют к болтам

Преимущества и недостатки оцинковки

Оцинкованные воздуховоды — наиболее распространённый вид вентиляционных труб. Что легко объясняется характеристиками металла.

Преимущества оцинковки:

• Малый вес, благодаря которому устанавливаемые конструкции создают незначительные нагрузки на строения. Кроме того лёгкость материала облегчает процесс доставки к месту монтажа и проведение инженерных работ.
• Гибкость материала даёт возможность придавать элементам воздуховода любую форму, что не только расширяет их модельный ряд, но и позволяет улучшать аэродинамические характеристики магистрали.
• Прочность и устойчивость к воздействию открытого огня и агрессивных сред. Это значительно расширяет сферу использования и увеличивает продолжительность эксплуатации вентиляционных труб из тонколистовой оцинкованной стали от 10 лет и более.
• Невысокая стоимость в сравнении с другими металлическими аналогами.

К недостаткам оцинкованной стали стоит отнести:

• Повышенный уровень шума, характерный для любой металлической конструкции. Однако данную проблему позволяет решить либо продуманная схема разводки, минимизирующая число изгибов и переходов, либо звукоизоляция.
• Склонность к образованию и скоплению конденсата. Как решение — утепление трубопровода.
• Подверженность к деформации в результате мощного механического воздействия, вызванного сильным ударом, смещением или падением конструкции. При обычных условиях эксплуатации подобных сложностей не возникает.

Сочетание качества, стоимости материала и разнообразие технологий, позволяющих минимизировать недостатки, делает оцинкованные трубопроводы самыми востребованными типами воздуховодов, используемых в обустройстве вентиляционных магистралей.

Достоинства и недостатки воздуховодов, выполненных из оцинкованной стали

Распространенность воздуховодов, для изготовления которых использовалась оцинкованная сталь, объясняется сочетанием ряда преимуществ, извлекаемых потребителем при установке конструкции именно из такого материала.

Оцинкованные вентканалы просты в монтаже независимо от формы сечения

В числе достоинств принято перечислять:

• незначительную нагрузку на конструкцию помещения или здания, где производится установка;
• конструктивную прочность и устойчивость к воздействию агрессивных сред;
• наличие отменных аэродинамических характеристик;
• простое и быстрое осуществление монтажа, чему способствует незначительность веса конструкции и наличие широкого ассортимента фасонных частей. Доставка к месту установки также не вызовет затруднений;
• незначительность расходов на дополнительное проведение звукоизоляции и, при необходимости, теплоизоляции;
• высокую термостойкость и способность противостоять воздействию открытого огня;
• сравнительно невысокую стоимость, которая значительно ниже, чем у прочих металлических аналогов;
• простоту обслуживания установленной конструкции;
• гарантированную продолжительность эксплуатации, составляющую не менее десяти лет. Наличие оцинкованного слоя избавляет от расходов, связанных с проведением дополнительной грунтовки и покраски. Даже под воздействием уличного воздуха развитие коррозионных процессов существенно замедлится;
• универсальность, позволяющую устанавливать конструкцию в помещениях разного назначения и вне зданий, а также приспосабливать ее к индивидуальным особенностям по месту размещения.

Конструкции с круглым сечением характеризуются:

• более высокими аэродинамическими качествами;
• меньшей стоимостью;
• меньшими затратами на транспортировку и хранении;
• простотой ухода, в особенности, очистки;
• простотой и дешевизной проведения монтажа.

Установка воздуховода прямоугольной конструкции позволяет:

• подобрать нужную конфигурацию с учетом стесненности пространства, размещение возможно и при наличии подвесного потолка;
• добиться эстетической привлекательности помещения без использования каких-либо дополнительных средств или декоративных элементов, маскирующих конструкцию.

Список недостатков воздуховодов из оцинкованной стали ограничен всего парой пунктов:

1. Значительные механические воздействия могут привести к деформациям, нарушающим работу вентиляционной системы. От этого недостатка не избавлена ни одна аналогичная конструкция, выполненная, как из металла, так и из прочих материалов.
2. Взаимодействием воздуха с оцинкованной поверхностью порождаются характерные малоприятные тонкие звуки, усиливающиеся с повышением скорости ветра, контактирующего с конструкцией, размещенной вне помещения.

Популярность воздуховодов из оцинковки показывает, что потребители перечисленными недостатками готовы пренебречь, так как они перевешиваются достоинствами конструкции. Разнообразие ассортимента, наличие фасонных частей позволяют потребителям подобрать вариант конструкции, оптимальный для проведения монтажа в условиях конкретного объекта, будь то частное домовладение, здание промышленного, торгового или общественного назначения.

Виды воздухопроводов для кухонной вытяжки

Существуют следующие виды воздухопроводов, которые используются на кухне:

• пластиковые и металлические. Наиболее долговечным вариантом являются воздуховоды оцинкованной стали, которые относятся к первому виду. Но пластиковые также могут быть достаточно жесткими, что увеличивает срок службы конструкции;
• прямоугольные и круглые. Зачастую форма сечения не играет особой роли. Однако воздухопровод круглого сечения является более оптимальным вариантом, так как отсутствие углов препятствует накапливанию продуктов горения и образования плесени;
• жесткие и гибкие. Самыми дорогими и надежными принято считать жесткие, которые пролегают от самой вытяжки до вентиляционной системы. Гибкие стоят гораздо дешевле, но здесь происходит значительная экономия на сроке эксплуатации конструкции и ее надежности. Воздуховод гофрированный относится к гибкому виду, но пользуется большой популярностью среди пользователей. Часто производители используют алюминий для производства гибкого.

Применяют трубопроводы для транспортировки воздуха под давлением в различных сферах:

• вытяжка пыли и стружки на деревообрабатывающих предприятиях;
• лаборатории;
• обслуживание сушилок;
• вентиляция на химических предприятиях;
• отвод горячего газа;
• подача воздуха.

Классификация воздуховодов по герметичности

При классификации воздуховодов используют и отечественные и европейские нормативы.

Европейские стандарты

В соответствии с европейскими нормативами по герметичности (воздухонепроницаемости) воздуховоды подразделяются на классы А,В,С.

Класс воздуховодов с самой низкой герметичностью – класс А. При давлении проходящего по трубам воздуха в 400 Па допустимые потери не должны составлять более 1,35 л/сек/м.

У воздуховодов класса В допустимые потери при давлении 400 Па не должны составлять более 0,45 л/сек/м.

Более высокая воздухонепроницаемость у систем класса С — потери при давлении 400 Па не должны составлять более 0,15 л/сек/м.

Российские нормативы

Воздуховоды подразделяются по плотности:

• Класс П — плотные.
• Класс Н — нормальные.

Воздуховоды класса П применяются:

• В системах, оборудованных мощными вентиляторами, создающими давление не менее 1,4 МПа.
• В системах, обслуживающих помещения категорий А и Б по пожаробезопасности (то есть в помещениях, относящихся к категории пожаро- и взрывоопасных).

Такие трубопроводы в обязательном порядке имеют замок в месте стыка двух секций, при монтаже обязательно применение уплотняющих материалов или герметика. Помимо общеобменной вентиляции и местных отсосов на вредных и опасных производствах, такой класс систем используется в системах дымоудаления.

Воздуховоды класса Н применяются для систем общеобменной и местной вентиляции в условиях, в которых не требуется удалять вредные продукты производства и к которым не предъявляются столь строгие требования к герметичности конструкций из оцинкованной стали и допускаются незначительные утечки. Сюда обычно входят все общеобменные системы удаления воздуха из жилых, общественных, офисных и большинства производственных помещений.

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

1. Трубы из поливинилхлорида (ПВХ) могут работать в температурном диапазоне от -30 о до +70 о Цельсия. Применяются преимущественно в бытовом и жилищном строительстве для отапливаемых и холодных помещений. ПВХ – негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Плохо переносит морозы, при температуре 15 о ниже нуля теряет свои свойства.
2. Фторопластовые вентиляционные каналы (ПТФЭ) обладают высокой термостойкостью, выдерживают нагревание до 260 о Цельсия. Воздуховоды используют для транспортировки воздушных смесей с высоким содержанием кислотных и щелочных ингредиентов. Фторопласт применяется в промышленности для изготовления сетей вентиляции высокой прочности.
3. Воздуховоды из полипропилена (ПП) выделяются доступной ценой, хорошо противостоят агрессивным компонентам воздушной среды: кислотам, щелочам.
4. Полиэтиленовые трубы (ПЭ или ПВД, ПНД) отличаются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал проявляет нейтральный характер, не вступает во взаимодействие даже с кислотами. Полиэтилен не выделяет вредных веществ, считается абсолютно безвредным.

Трубы из полиэтилена рассчитаны на длительный срок эксплуатации. Внутренние гладкие поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали ПП технически устаревшим материалом. В российской торговой сети все еще можно приобрести воздуховоды из полипропилена.

Покупка изделий из данного материала в жилой дом будет оправдана для применения в подсобных помещениях или при недостатке бюджетных средств.

Материал, используемый для системы вентиляции

Для изготовления вентиляционного трубопровода может использоваться металл и пластик, в качестве альтернативы выступает гофра. Каждый из этих материалов имеет свои преимущества и недостатки.

Металл

Вентиляционная труба может быть изготовлена из черного, нержавеющего или оцинкованного металла. Это материал, устойчивый к высокой температуре и агрессивной среде, но его использование для вентиляционной системы частного дома неоправданно. Это объясняется сложностью монтажа металлических труб, их стоимостью, большим весом, подверженностью коррозии и слабым участкам в местах стыков.

Пластик

Вентиляция из пластиковых труб долговечные, легкие. Под пластиком подразумевается использование таких материалов, как ПВХ, полипропилен, полиуретан, полиэтилен. Если существует риск повредить такую трубу, вентиляционная система прокладывается внутри специальных коробов, в потолочном пространстве или внутри стен. Они очень медленно засоряются, к тому же, пластик стоит намного дешевле, чем металл. Вентиляционную систему очень легко сделать из пластиковых труб своими руками благодаря простоте монтажа. Но этот материал может использоваться только при нагреве труб до 80°С, поскольку при показателях выше этой нормы, пластик начинает терять свою жесткость и форму.

Вентиляция в частном доме из пластиковых труб, фото устройства которой можно увидеть ниже, отвечает практически всем требованиям, предъявляемым к приточно-вытяжной системе воздуха:

• Обеспечение достаточного количества поступающего воздуха в расчете на одного человека;
• Соблюдение баланса между объемами притока и оттока воздуха;
• Простота сборки;
• Возможность подвода к каждому отдельному помещению;
• Минимальный уровень шума;
• Выход отработанного воздуха вверх, т.е. на крышу;
• Невысокая стоимость;
• Движение воздушных масс происходит от жилых комнат к местам наибольшего загрязнения воздуха;
• Забор воздуха происходит на уровне 2-3 метра над землей.

Пластик проигрывает только в том, что не выдерживает высоких температур, но это характерно для использования в домашних условиях.

Гофра

Бывает алюминиевой и пластиковой. Хорошая альтернатива для вытяжки на кухню, но не рассчитана на использование в длинных трубопроводах. Ребристая поверхность трубы создает большое сопротивление воздуха, и вибрацию. Сильные загибы на длинных участках вентиляции нарушают движение потока воздуха.
