Как правильно спаять светодиодные ленты между собой

Как отпаять и припаять заново светодиод

Перед тем, как приступить к пайке светодиодов на алюминиевую плату, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Также следует понимать, из чего состоит лампочка и как правильно её разобрать, чтобы не повредить внутренние элементы. Не стоит забывать о проверке приобретённых светодиодов, иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.

Что необходимо для работы

Для выпаивания светодиода из алюминиевой платы необходимо подготовить следующее:

  • пинцет;
  • лезвие;
  • паяльник (рекомендуется с тонким жалом);
  • флюс;
  • лезвие;
  • держатель.

Если нет паяльника с тонким лезвием, можно сделать самостоятельно насадку. Для этого используется медная проволока. Именно такие насадки используются мастерами для пайки мелких элементов.


Паяльник с самодельной тонкой насадкой из медной проволоки.

Температура пайки

Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов. Говоря об SMD диодах, они не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.

Пошаговая инструкция отпайки

На первом этапе следует заняться снятием алюминиевой платы. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож. Но, работать стоит аккуратно, чтобы не повредить элементы. К основанию площадка крепиться с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив на держателе. С алюминиевого основания плату можно снять без помощи инструментов.


Отсоединённая плата со светодиодами.

Перед тем, как начать выпаивать светодиод из светодиодной лампочки паяльником, нужно взять тестер и пройтись по всем чипам, чтобы проверить их на работоспособность. Но, в большинстве случаев, повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.


Внешний вид прогоревшего диода.

Но, проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.


Проверка диодов тестером.

Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов

Схема припайки

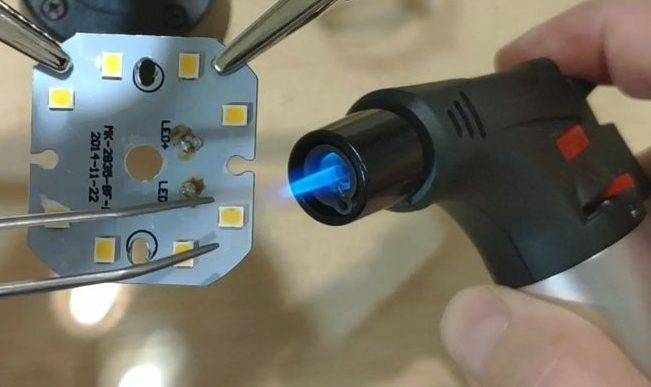

Когда будут определены все сгоревшие диоды, можно приступить к пайке. Для начала плата закрепляется на держателе. После в руки нужно взять пинцет и горелку, её аккуратно подносят с обратной стороны платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.

Далее нужно снова приступить к нагреванию, но при этом, на кристалл нужно слегка надавить. Держать диод нужно до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Но, такой вариант ремонта подойдёт только в том случае, если на плате установлено более 10-ти чипов.


Снятие повреждённого светодиода.

По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но в таком случае придётся выделить значительно больше времени на работу.

Когда диоды расположены на линейке из алюминия, перед пайкой чипов её следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, следует заняться прогреванием кристалла, а подложка от платы отсоединяется с помощью лезвия.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.


С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.


Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.


Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.


Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Принципы подключения

Светоизлучающие диоды активно применяются в подсветке, индикации

Своими руками можно создать устройства, поэтому важно знать, как производить соединение светодиодов

К основным способам подключения относятся:

  • параллельное;
  • последовательное;
  • комбинированное.

Основные причины выхода из строя светодиодных цепочек:

  • неправильное соединение;
  • некачественные диоды или блоки питания.

Конструкция излучающего диода подразумевает его подключение к источнику постоянного тока

При соединении важно соблюдать полярность компонента – если перепутать катод и анод, диод не будет излучать световой поток

Полярность

Определить, какой из электродов является плюсом, а какой – минусом, можно несколькими способами.

Первый – конструктивно. Обычный LED компонент имеет две ножки, длинная является плюсом (анодом), а короткая – катодом.

При помощи тестера. Для этого нужно взять мультиметр, перевести его в положение «Прозвонка» и прикладывать щупы к электродам. Когда красный щуп коснется анода, а черный катода – светодиод загорится. Если при перестановке на шкале высвечивается и не меняется «бесконечное» сопротивление, есть неполадка с элементом. Так что мультитестер используется и для проверки работоспособности излучающих приборов.

Визуальный осмотр. Можно посмотреть внутрь колбы. Широкая часть – это катод, а узкая – анод. Мощные светодиоды сверхъяркого типа имеют маркировку выводов «+» и «–». Компоненты для поверхностного монтажа обычно имеют специальный скос, который указывает на катод.

Включение в источник питания. Диод можно подключить к аккумулятору, батарее или другому блоку. Нужно постепенно повышать электропитание, которое вызовет свечение. Если компонент не горит, полярность следует поменять. Собирается такая схема проверки обязательно с использованием токоограничивающего резистора.

По технической документации. В паспорте прибора будет написано, какая полярность.

После определения плюса и минуса электродов нужно разобраться с методом подсоединения.

Распространенные ошибки при пайке

По незнанию или отсутствию опыта чаще всего во время пайки светодиодной ленты допускаются следующие виды ошибок:

  1. Использование мощного паяльника, температура жала которого превышает 300 градусов.
  2. Применение кислоты или активного флюса. В результате могут повредиться контакты, провода, припой и токопроводящие полосы на ленте.
  3. Вместо качественной продукции может попасться поддельная светодиодная лента с неизвестным сплавом в местах контактов, не поддающихся пайке.
  4. Толстые или избыточно жесткие, трудно гнущиеся проводники могут оторвать место припоя и повредить саму ленту.

Если нет возможности определить температуру паяльника, нужно обратить внимание на его эксплуатационные параметры. Избыточно разогретое жало начинает дымить, канифоль и флюс при соприкосновении с ним шипит и закипает, припой быстро плавится и не прилипает, а при попадании на жало не блестит, но имеет матовую разрыхленную поверхность, сама рабочая часть паяльника при этом покрывается нагаром

ПК как источник питания

Такой вариант подключения достаточно распространён для обеспечения локального освещения околокомпьютерного пространства. Также можно подсветить и сам системный блок ПК изнутри или снаружи. Освещение монитора ПК полезно для снижения нагрузки на зрение в ночные часы работы.

Что касается самого подключения то оно достаточно простое. Штепсель «molex 4 pin» в ПК имеет четыре провода. На один подаётся ток в 12 вольт, на второй 5 вольт, а остальные два разъёма отведены для «земли». Достаточно заизолировать одну «землю» и 5 вольт. К оставшейся проводке лента припаивается в том порядке, как было обозначено выше.

Как соединить одноцветную LED ленту коннекторами к блоку питания

Для работы нам понадобится:

  • светодиодная лента
  • ножницы
  • соединитель (коннектор) концевой

При помощи такого коннектора мы с легкостью соединим один конец светодиодной ленты с блоком питания.

Лента режется только отрезками, кратными тр светодиодам. Места отреза легко увидеть по линиям, нанесенным на лицевой стороне ленты. Помните, что такая специфика распределения диодов на ленте не позволит Вам точно отрезать необходимый размер «тютелька-в-тютельку» и всегда будет либо больше размер, либо меньше.

Ножницами отрезаем так, чтобы медные пятаки по линии отреза оставались по обестороны отрезков ленты. На фотографии пятаки можно увидеть в виде мелких круглых медных площадок.

Берем коннектор для быстрого монтажа ленты. Расположите его так, как видите на фото. Белой, широкой полосой вверх. Далее без особых усилий тяните за концы второй пластиковой защелки. Производя эти операции никогда не держитесь за проводники, иначе потом прийдется работать паяльником.

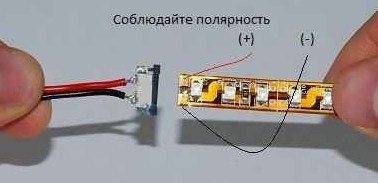

Вставляя LED ленту в соединитель проверяйте полярность. Не всегда цвет проводов может совпадать «+» и «-«. Особенно это касается тех, кто приобретает дешевые китайские коннекторы. Успокою всех. Ничего плохого в китайских коннекторах нет. 99 процентов приходят в Россию имено оттуда. Просто кто-то покупает их в российских магазинах, а кто-то делает умнее и приобретает на китайских площадках.

После того, как лента будет вставлена в коннектор, необходимо вернуть защелку на место. И не прилагая серьезных усилий проверить надежность крепления. Если все в порядке — подсоединяйте провода к блоку питания и проверяйте работоспособность ленты.

Подсветка лентой со светодиодными элементами

Узнаем на практических примерах – как осуществляется монтаж светодиодной ленты, и в качестве объекта, возьмём различные потолочные перекрытия. В целом алгоритм таких работ примерно одинаков:

  1. очищение и обезжиривание поверхности;
  2. удаление защитной плёнки с ленты;
  3. фиксация ленты.

Подсветка локальных зон и потолкаИсточник rehouz.info

При создании сложных дизайнерских проектов широко применяют профильные конструкции. Их создают из пластика или алюминия. Конструкция из алюминиевых профилей может понадобиться в случае использования мощных осветительных приборов. Лента на них крепится за счёт собственной клеевой основы либо при помощи дополнительного подклеивания.

Помимо клея существует ещё несколько способов крепления ленты к основанию, например, специальные клипсы. Варианты фиксации светодиодной ленты выбираются исходя из конкретной ситуации. Благодаря профильным конструкциям можно воплотить любую дизайнерскую задумку.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Степень защиты

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Количество светодиодов на метр

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

Обозначение линии обрезки светодиодной ленты

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Как и зачем соединять отрезки LED-ленты

Светодиодная лента продается в рулонах. Полная бухта нужна не всегда, обычно требуются небольшие отрезки полотна, запитанные от одного источника напряжения. Цельное полотно можно резать – но только в специально обозначенных местах. Смонтировав куски ленты по месту, их надо соединить последовательно, или запитывать каждый отрезок своим кабелем от своего источника питания, что нецелесообразно экономически и не добавляет надежности в систему.

Соединить полотна можно отрезками провода – каждые два куска ленты подключаются друг к другу двумя проводами с учетом полярности. Если лента типа RGB или RGBW, то надо соблюдать соответствие соединения проводников на обоих концах полотен. Сечение проводов должно быть рассчитано на полный ток всех отрезков полотна.

Сечение проводника, кв.мм0,50,7511,21,5
Допустимый ток, А1115172023

Если под рукой нет таблицы, можно воспользоваться правилом – 1 кв.мм. сечения медного проводника позволяет пропускать ток 10 А. Это значение намного завышено, на самом деле допустимый ток через такое сечение минимум в два раза ниже (в зависимости от способа прокладки). Но здесь нет риска ошибиться в меньшую сторону, а именно это может привести к неприятным последствиям. К тому же при открытой прокладке сечение проводника должно не только обеспечить пропускную способность по току, но и обладать достаточной механической прочностью, поэтому толщину провода в этих случаях завышают.

Разновидности коннекторов по способу фиксации

По способу фиксации ленты и обеспечению электрического контакта различают три разновидности соединителей:

  • Со сдвижными зажимами. Для соединения необходимо просто выдвинуть маленький черный фиксатор, вставить отрезок ленты в щель и задвинуть фиксатор обратно. Преимуществом данной разновидности коннекторов является их небольшая толщина (по сравнению с другими видами). Основной недостаток такого соединения – невозможность визуального контроля совпадения контактов коннектора и токопроводящих «пятачков» отрезка ленты.
  • С боковыми прижимными защелками. Самый распространенный вид коннекторов. Сначала отщелкиваем защитную крышку. Затем заводим отрезок ленты в пазы соединителя так, чтобы медные контакты ленты попали под клеммы коннектора, и защелкиваем фиксирующую крышку.

Прокалывающие. Контакты таких соединителей выполнены в виде острых зубцов. Достаточно положить ленту поверх них и плотно зафиксировать крышку с помощью плоскогубцев. В момент, когда зубцы коннектора прокалывают токопроводящие медные полоски ленты, происходит электрический контакт. Подобная фиксация является самой надежной, но при этом и самой дорогостоящей.

Важно! Для первых двух видов коннекторов перед стыковкой отрезков ленты необходимо тщательно зачистить контактные «пятачки» от изоляционного лака, для третьей разновидности этого не требуется

Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Провод какого сечения использовать для подключения?

Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.

14,4Вт/12В=1,2А

Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.

Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.

Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.

8.2. Что такое последовательное и параллельное подключение лент?

В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.

Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.

8.3. Как подключить светодиодную ленту без блока питания?

Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.

Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.

8.4. Лента подключается с одной или с двух сторон?

Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.

Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.

8.5. Как просто удлинить провода от ленты без пайки?

Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим

Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения

Не скручивайте провода — они не обеспечат надежного контакта.

Какие бывают виды светодиодов?

В большинстве случаев рядовые пользователи светотехнических устройств имеют дело с выводными светодиодами и более развитой конструкцией на базе SMD-кристаллов. Первые вводятся в цепь с помощью двух проводников и чаще всего служат как средство индикации различной аппаратуры – например, в автомобиле они выполняют задачи светового сигнализатора, работая от источника на 12 В. Непосредственно в системах освещения и подсветки чаще применяются SMD-диоды в безвыводных корпусах. Ввиду принципиально другой электротехнической компоновки на плате сложности скорее вызовет именно этот прибор освещения. Как паять SMD-светодиоды? Крепление осуществляется не через специальные отверстия как в случае с теми же выводными устройствами, а непосредственно на поверхность накладкой. Для этого предусмотрены специальные контактные площадки, которые необходимо запаивать поочередно, выдерживая корректность размещения диодов на плате. С одной стороны, такой подход упрощает технологию монтажа кристаллов, но с другой – требует большего внимания от исполнителя, так как приходится иметь дело с элементами миниатюрных размеров, компактно размещаемых на небольшом пространстве.
