Монолитный фундамент для частного дома своими руками

Типы конструкций для фундамента

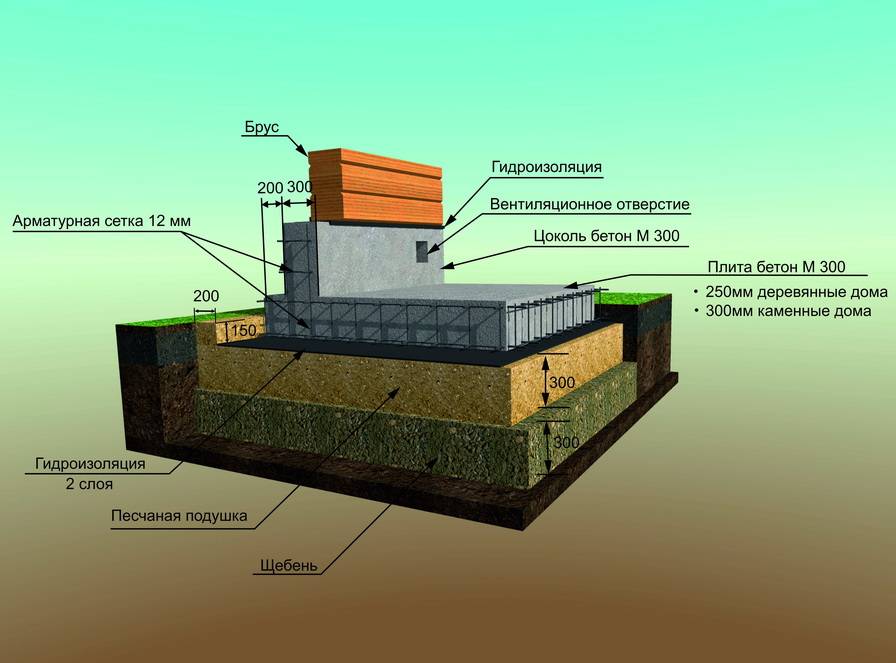

Для облегчения возведения конструкции поможет чертеж монолитного фундамента. На схеме показана очередность слоев для качественной основы: грунт, песчано-гравийная смесь, теплоизоляционный материал, стяжка, гидроизоляция, железобетон. По способу заливки различают:

  • Классический вариант по приведенной схеме с котлованом и промежуточной стяжкой;
  • Монолитный фундамент стаканного типа представляет собой несколько опорных точек, состоящих из монолитной плиты, подколенника, бетонного столба, на которые устанавливают балки и плиты с последующим возведением здания. Преимущества такого типа экономия материала и удешевление производства. Опоры можно заливать на месте или устанавливать готовые блочные конструкции;
  • Плита с укрепленным основанием для стен. Конструкция оснащена дополнительными ребрами жесткости из арматуры, что повышает общую прочность здания, снижает стоимость затрат за счет уменьшения слоя основы. Сооружение напоминает ленточный фундамент только с монолитной основой. В качестве ребер можно использовать кирпичную кладку с проложенными стержнями арматуры, стену из блоков или залитая бетоном нижняя часть несущей стены.

Устройство монолитного ленточного фундамента

Конструкция монолитно-ленточного фундамента:

  1. грунт;
  2. песчаная-подушка;
  3. арматура;
  4. бетонная лента;
  5. гидроизоляция.

Таблица № 1. Плюсы и минусы

ПреимуществаНедостатки
подходит для строительства лёгких и тяжёлых домовпри углублении ленты повышаются земляные работы
не требует сложных расчётовтребует набора прочности из-за чего затягивается строительство
возводиться даже на сильно пучинистых грунтахстоимость материалов и работ
монтаж цокольных и подвальных помещенийнельзя строить на неровных местностях

Область применения

Ленточный-монолитный фундамент применяют в строительстве частных дачных домов. Из керамзитоблоков, пеноблоков, шлакоблоков, кирпича. Подходит для возведения пристроек, веранд, хоз.построек. Заборы, бани и гаражи. В зависимости от заглубления ленты в землю, можно строить одного, двух и многоэтажные здания.

Подходит для разных грунтов. Нестабильные, слабо и сильнопучинистые грунты.

Проблемные грунты:

  • рыхлые;
  • слоистые (со сложным составом);
  • пучинистые (с высоким уровнем грунтовых вод);
  • с большой глубиной промерзания.

Сходства и отличия с другими типами фундаментов

Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.

Монолитный фундамент – плита.

К аргументам за обустройство монолитного основания можно отнести:

  1. Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
  2. Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
  3. Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
  4. Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.

Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.

Делаем плитный фундамент для дома своими руками. Пошаговая инструкция

Чтобы выполнить плитный фундамент своими руками, в первую очередь необходимо продумать план дома, поскольку заливать основание придется под всю его площадь, включая мелкие пристройки. После нанесения разметки действуют по инструкции:

  1. Выкапывают яму на определенную глубину (зависит от этажности дома).
  2. Трамбуют грунт. Если земля изначально жесткая, трамбовка не требуется. Лучше всего выполнять трамбовку с использованием тяжелой спецтехники.

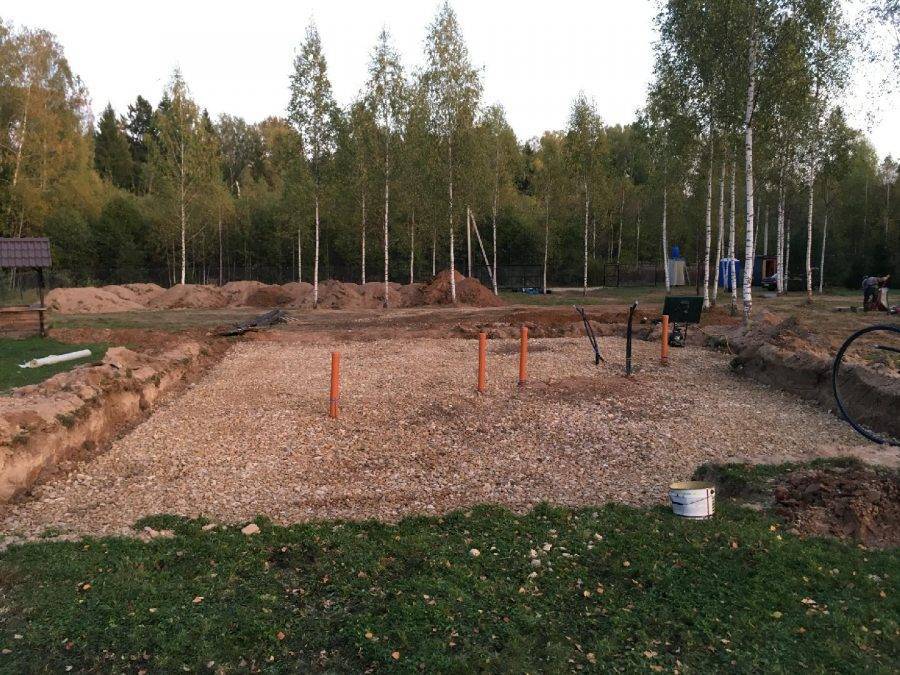

  3. Засыпают песок или мелкий гравий, после чего снова выполняют трамбовку. Если нет спецтехники, песок можно залить водой, и он утрамбуется за несколько дней под своим весом.
  4. Прокладка дорнита (геотекстиль). Его укладывают для защиты бетонного основания с нижней стороны от воздействия влаги.
  5. Бетонная подушка. Обычно ее толщина составляет примерно 5 см. Делают, чтобы выровнять поверхность для выполнения следующих работ.
  6. Укладка битумных холстов для гидроизоляции. В строительных магазинах продаются рулонные битумные холсты, и укладывать их можно очень быстро. Дополнительного закрепления не требуется, достаточно просто застелить всю поверхность.
  7. Сборка армирующего каркаса. Можно выполнить из старых труб или арматуры. Но также можно купить специальные армирующие сетки в уже готовом варианте
  8. Заливка бетонной смеси.

Делаем плитный фундамент для дома. Пошаговая инструкция

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

  • Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
  • С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
  • Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Минусы

Технология обустройства плитного фундамента имеет и ряд недостатков:

  1. Высокая стоимость. Цена монолитного основания достигает 30-35% от стоимости дома.
  2. Технологическая сложность и трудоемкость. Особенно это касается фундаментов с глубокой закладкой плиты. Ситуацию усугубляет большой объем работ по выемке земли, да и работы по равномерной укладке раствора так же не отличаются простотой.
  3. Потребность в гидроизоляции. Так как плита должна быть хорошо защищена от воздействия влаги (иначе – эрозия бетона), необходимо обеспечить ей хорошую гидроизоляцию. Это увеличивает стоимость и срок проведения работ.
  4. Высокий расход материалов: бетона и арматуры.
  5. Опасность на вертикально подвижных грунтах. Если под плитой образуются пустоты, то в ней появятся участки с высоким напряжением, а это чревато ее разрушением. Так как фундамент представляет собой монолит, такое явление приведет и к разрушению дома.

Многих интересует вопрос – нужна ли отмостка для плитного фундамента? Да, для этого типа, как и для ленточного, отмостка нужна обязательно. Этот элемент обеспечивает отвод избыточной влаги и предотвращает промерзание грунта, что положительно сказывается на сроке эксплуатации плиты.

Что такое плитный фундамент?

Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.

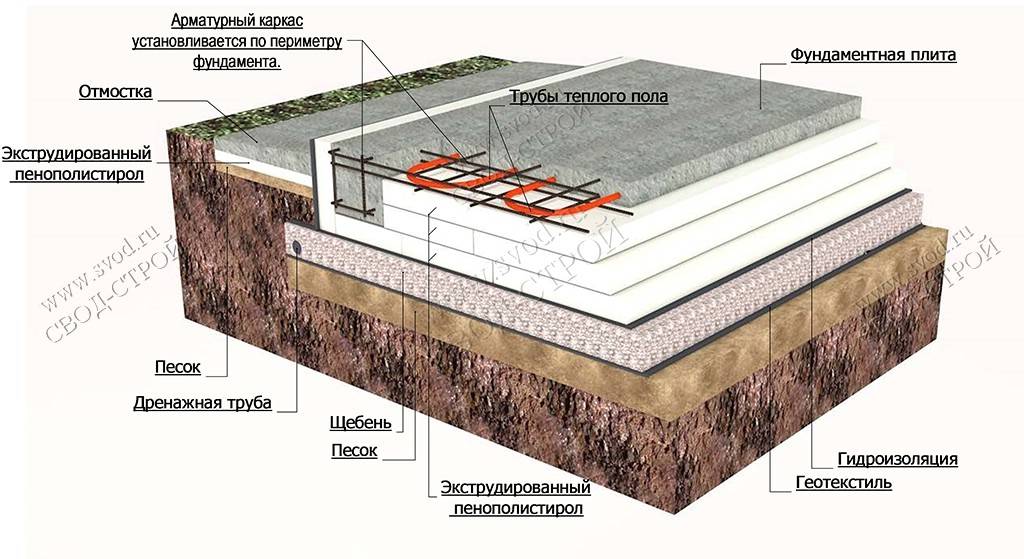

Схема устройства

Состоит такое основание для малоэтажного дома из трех слоев:

  1. Подушка из песка с гравием.

  2. Гидроизоляция.

  3. Армированная плита из железобетона.

Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.

Этапы строительных работ по возведению

План подготовительных работ состоит из следующих пунктов:

  • Очистка земельного участка под застройку;
  • Замеры и измерения;
  • Выставление опалубки;
  • Работы по изоляции фундамента;
  • Подготовка металла и сооружение армировочного пояса;
  • Заливка бетоном;
  • Выстаивание и высыхание основы.

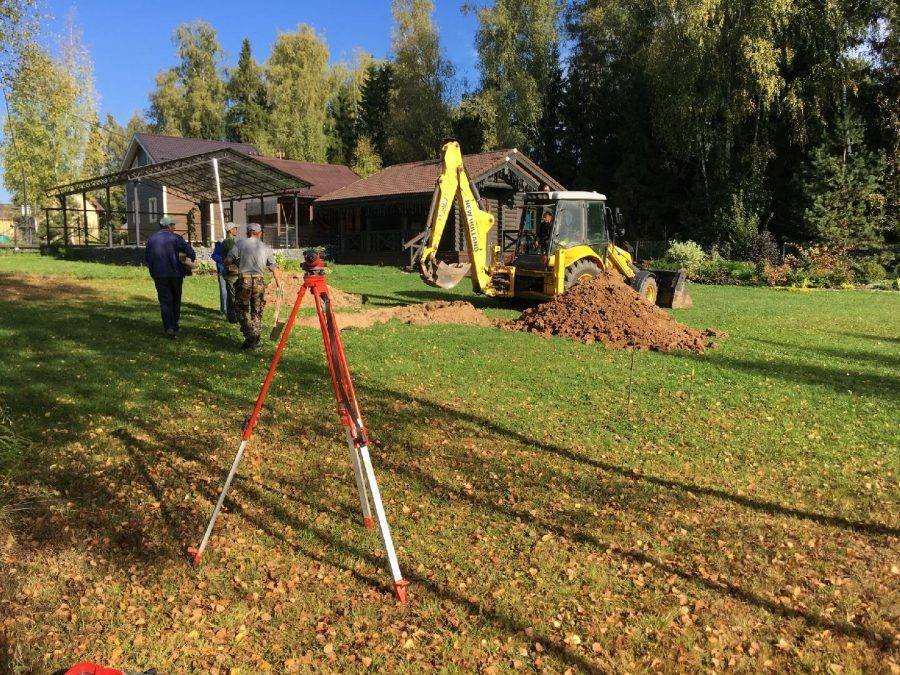

Выбор участка

Устройство монолитного фундамента складывается из последовательных шагов, начиная от расчистки участка от мусора, растительности, корней. Далее поверхность выравнивается и производится разметка.

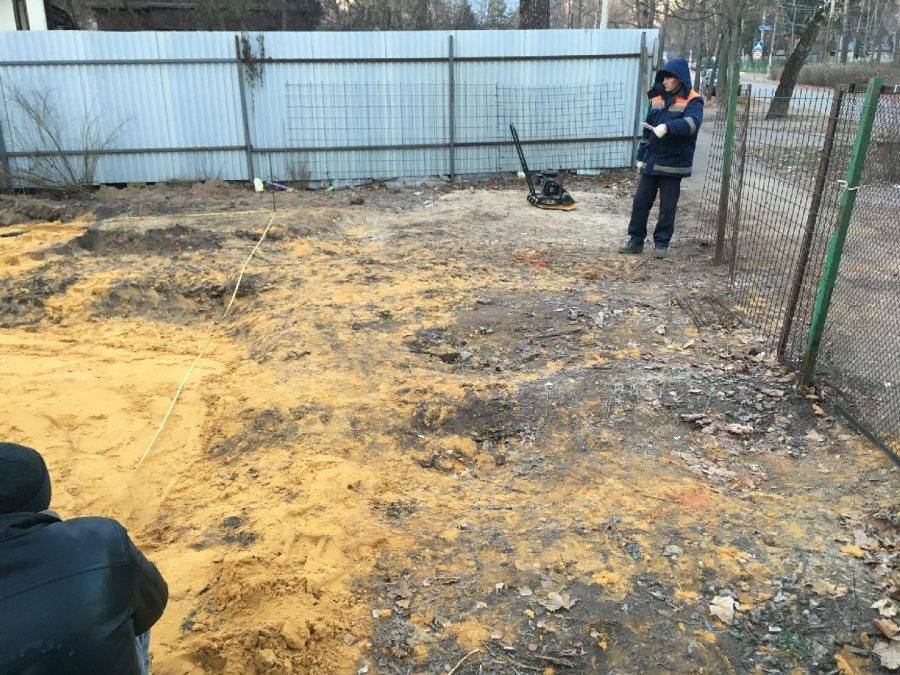

Для этого по углам будущего дома вбивают колья и натягивают нитку

Важно: чтобы избежать перекосов, проверяют диагонали выведенного на земле прямоугольника. Они должны совпадать по величине.

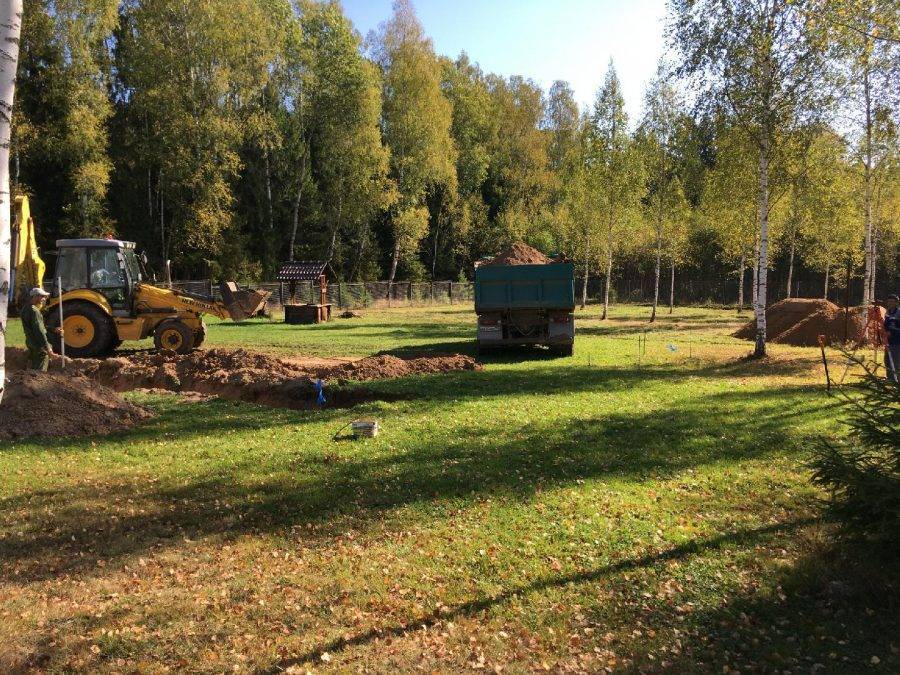

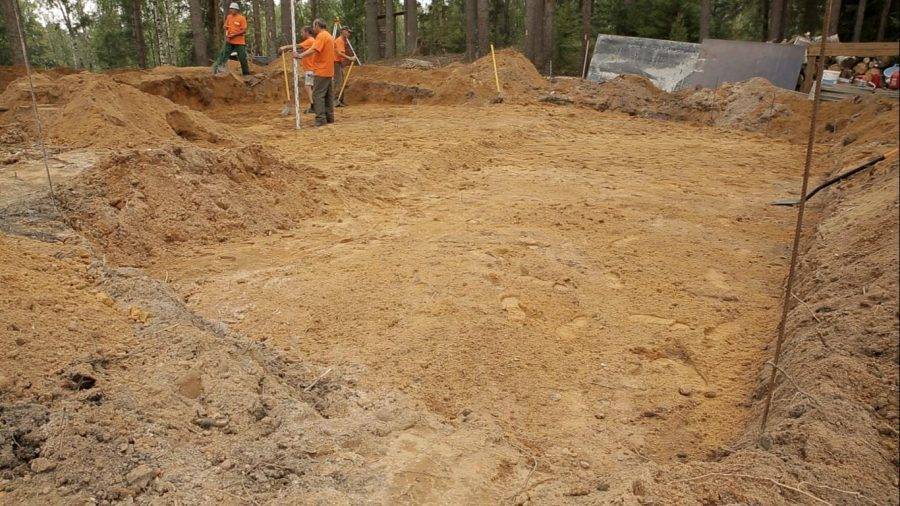

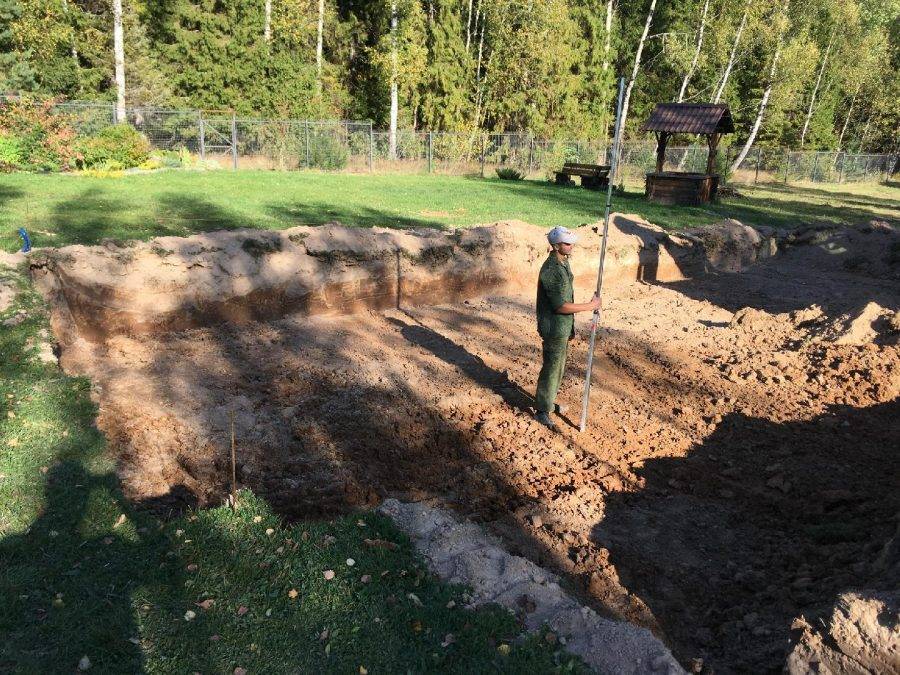

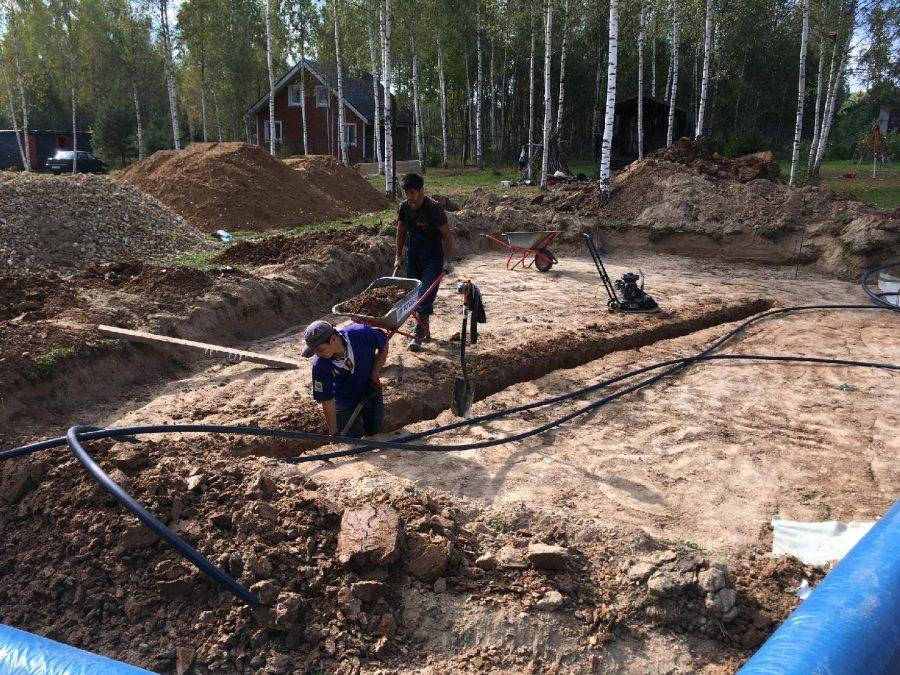

Котлован

По намеченным линиям роют котлован глубиной 0,5-0,8 метра. Дно выравнивается, тромбуется, засыпается слоем песка и мелкого гравия. Для определения ровной поверхности используют жидкий уровень. При закладке каждого слоя его поливают водой, так он становится прочнее, податливее при формировании, не дает усадки.

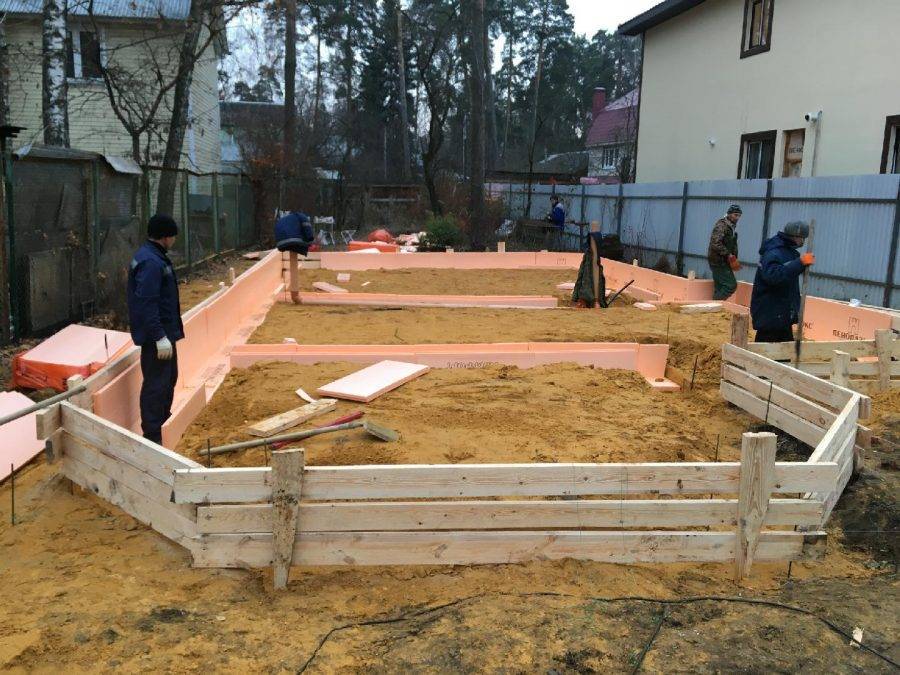

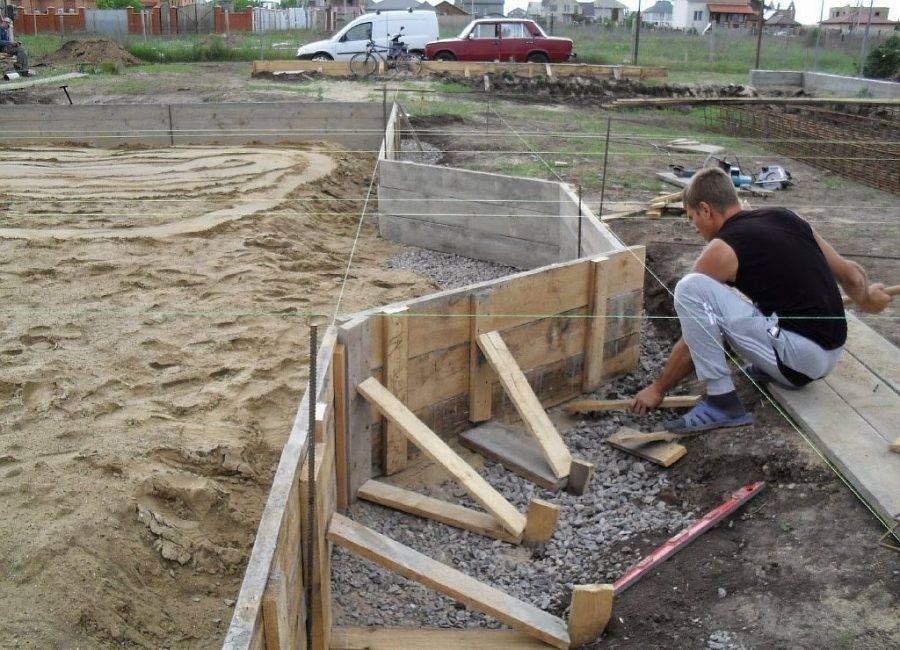

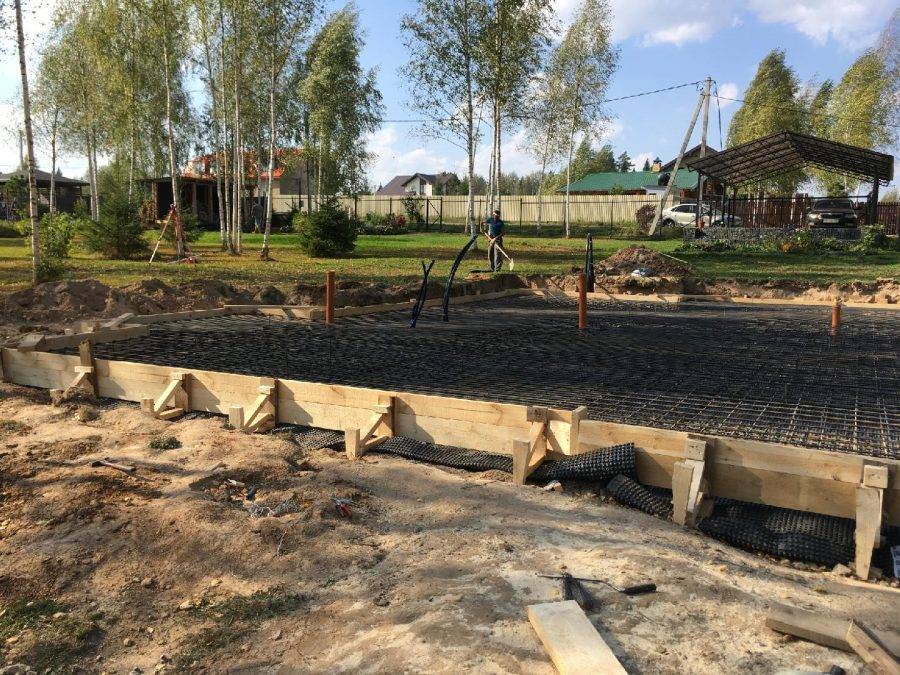

Сооружение опалубки

После подготовительных земельных работ переходят к сооружению опалубки из деревянных досок. Можно использовать необрезной материал, старые двери, любое плоское полотно толщиной не менее 2,5 см. По углам конструкцию скрепляют квадратными кольями

Важно: выстроенную опалубку проверяют на крепость, чтобы она смогла выдержать нагрузку при заливке бетона. Если конструкция не выдержит поток, то работы придется начинать сначала.

Изолировать доски полиэтиленом или нет каждый мастер решает самостоятельно. Некоторые считают, что дерево сильно вытягивает воду из бетона и он быстрее пересыхает и растрескивается. Чтобы этого избежать, заливку периодически поливают водой. Не следует забывать о прокладке дренажных труб по периметру для отвода грунтовых вод и защиты фундамента.

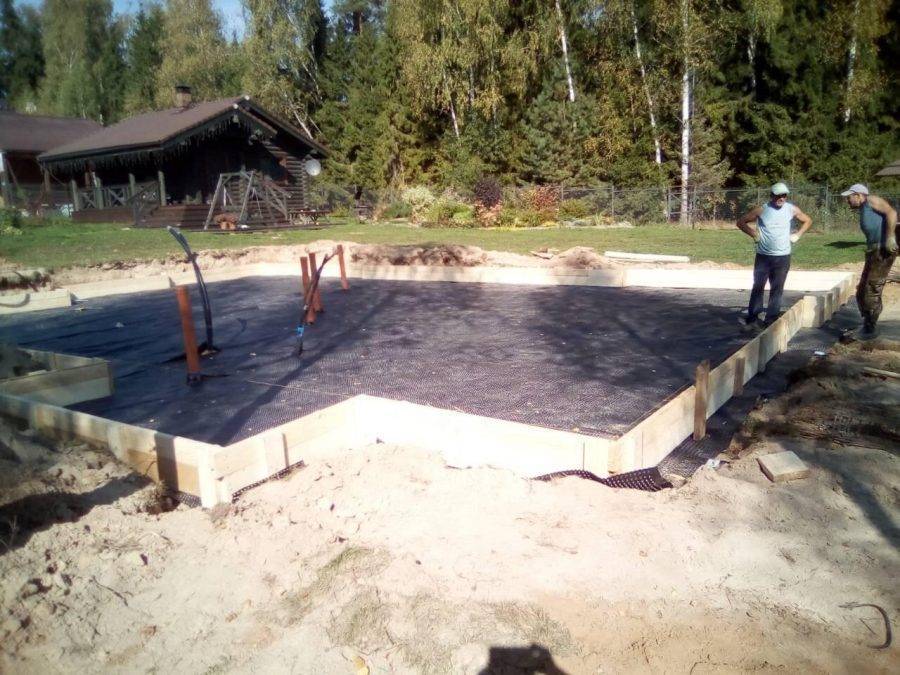

Дополнительные меры защиты

  • Перед бетонированием проводят теплоизоляционные работы.
  • Делают небольшую стяжку, укладывают слой полистирола, пленки, обязательно захватываются края и швы.

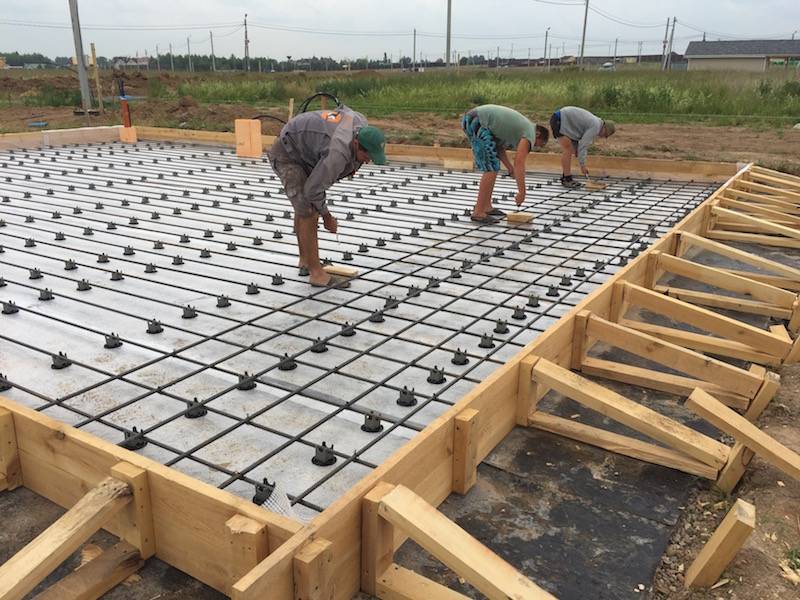

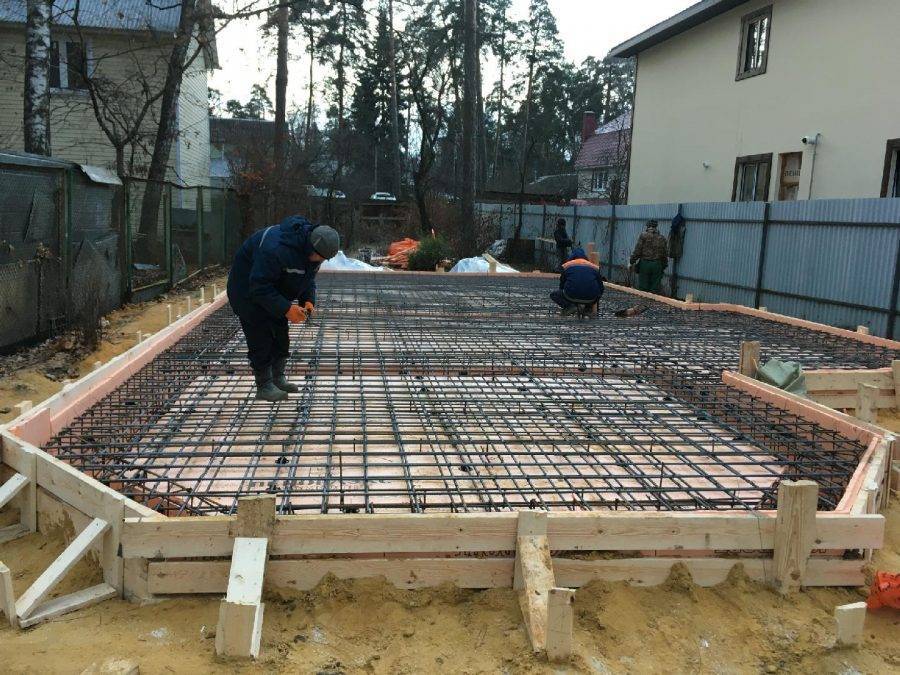

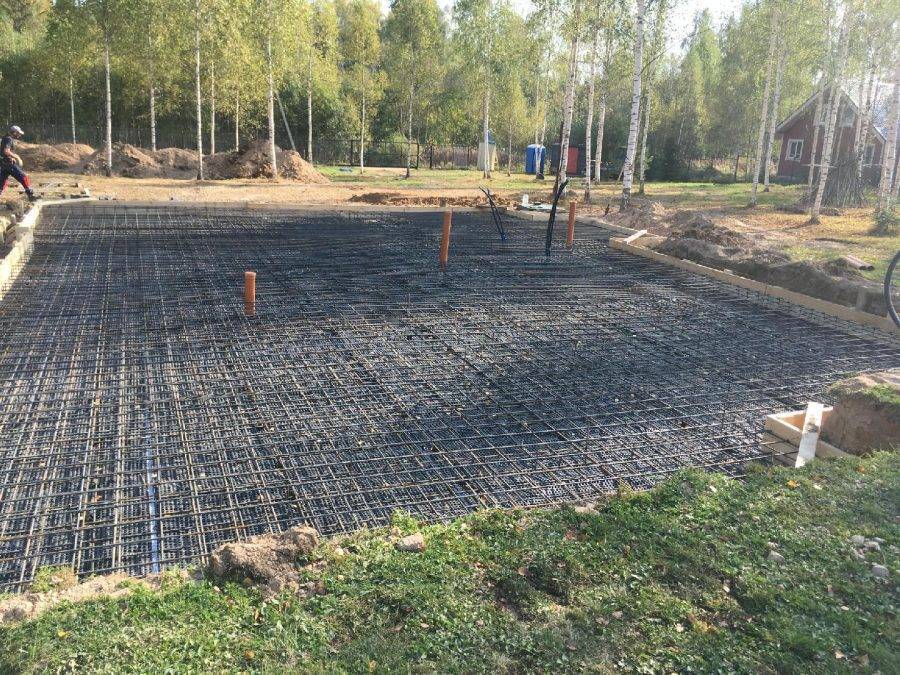

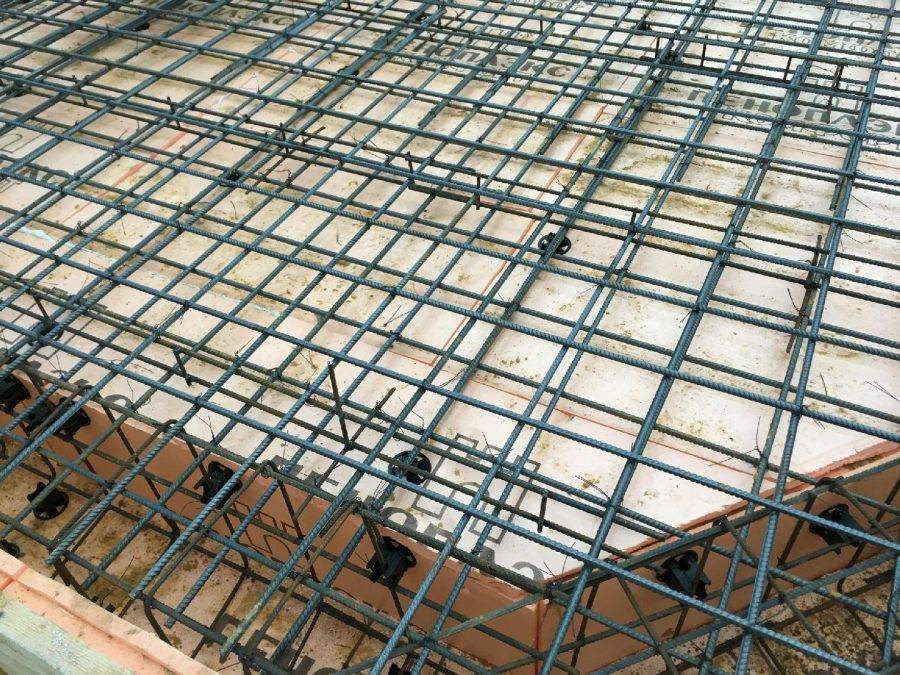

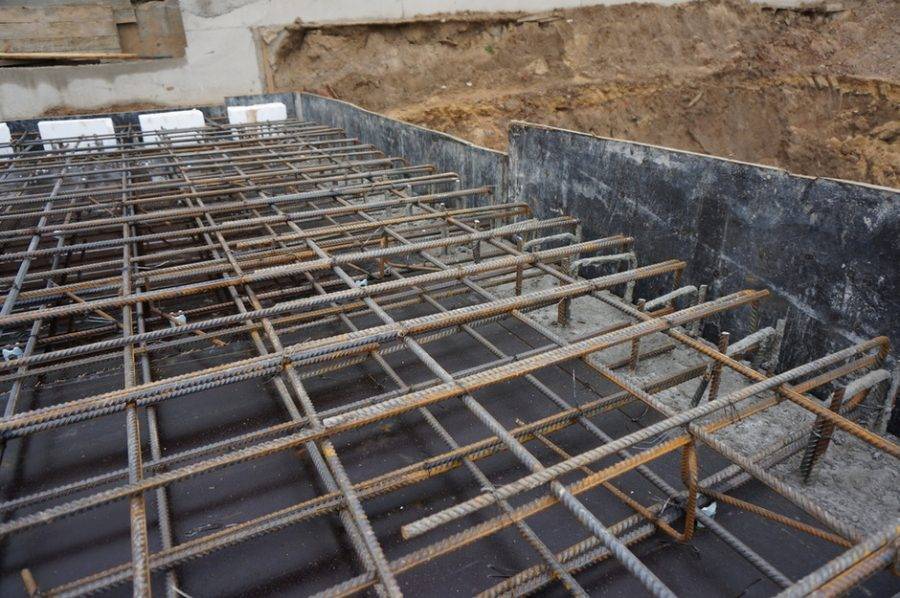

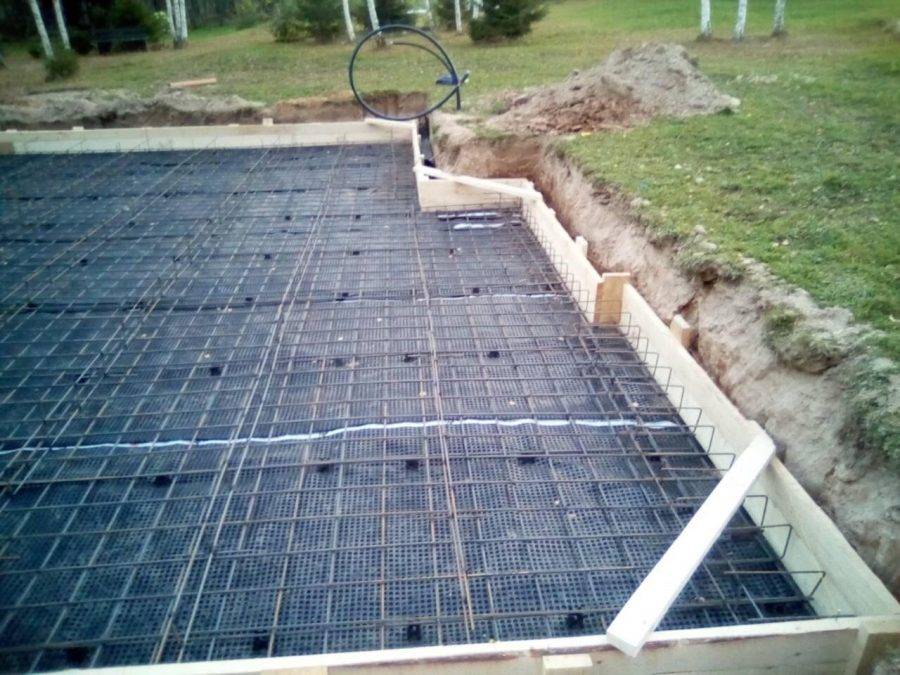

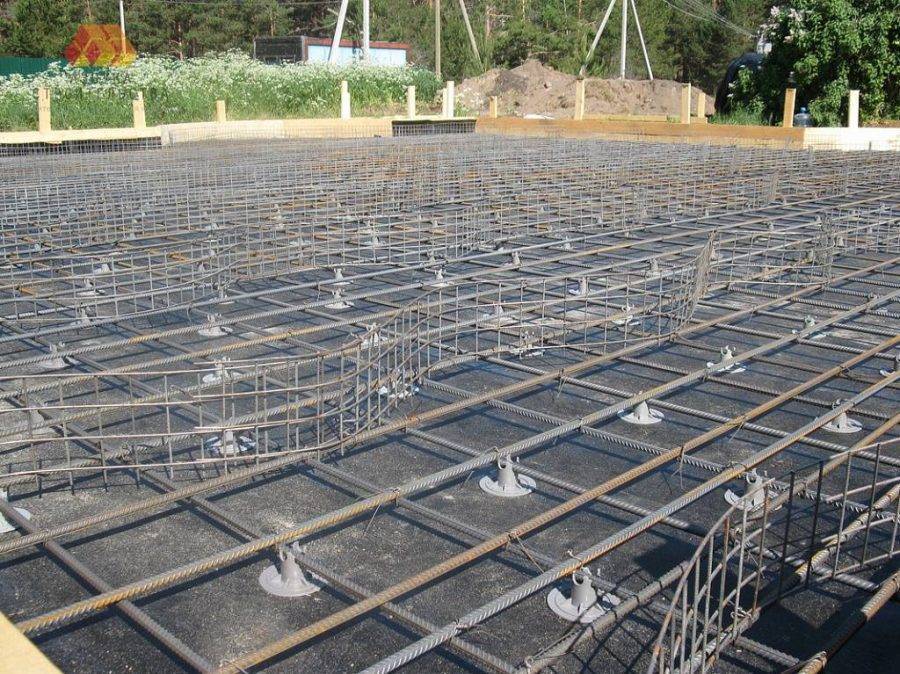

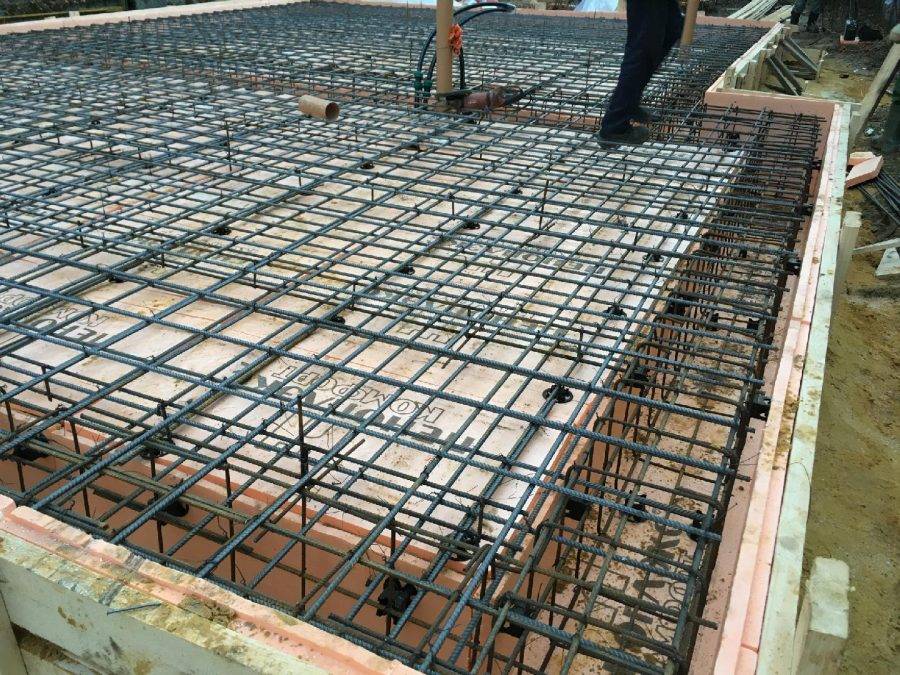

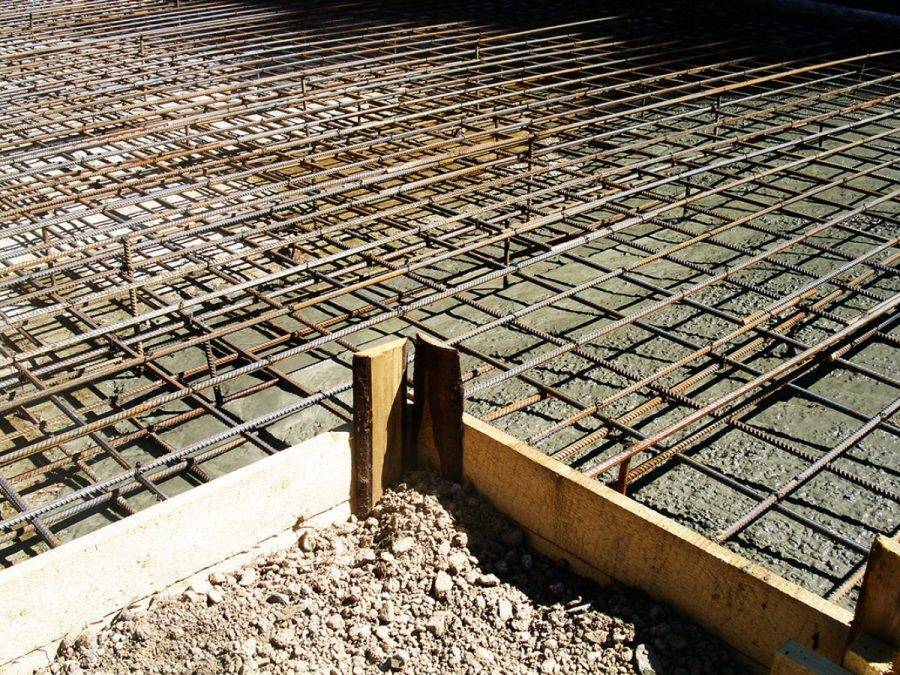

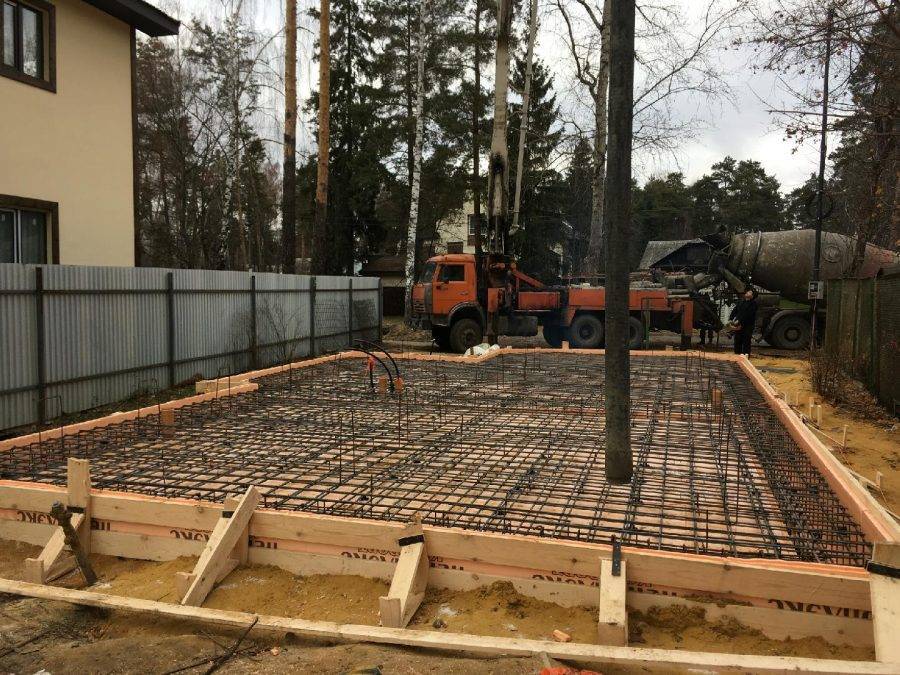

Вязка арматуры для фундамента

Следующим пунктом по плану следует сооружение армировочного пояса, который обеспечивает всей конструкции прочность, сейсмоустойчивость. Используют металлические сетки, стержни диаметром 10-14 мм.

Можно укладывать готовые блоки арматуры поверх изоляции, самостоятельно сваривать их или перевязывать проволокой места соединения и перекрещивания. Второй ряд армировочной сетки выкладывается сверху фундамента. Получается объемный каркас высотой 30-40 см.

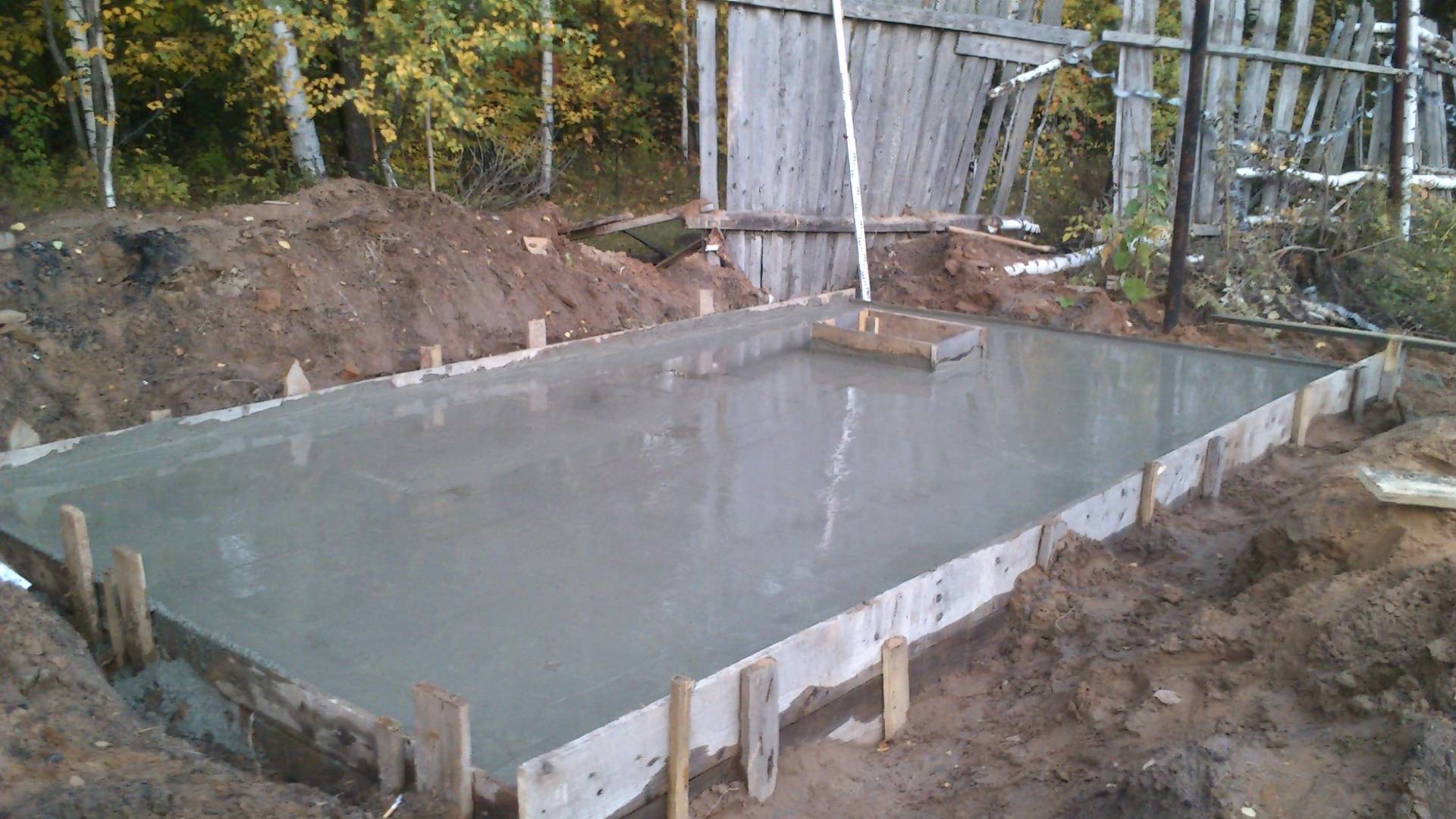

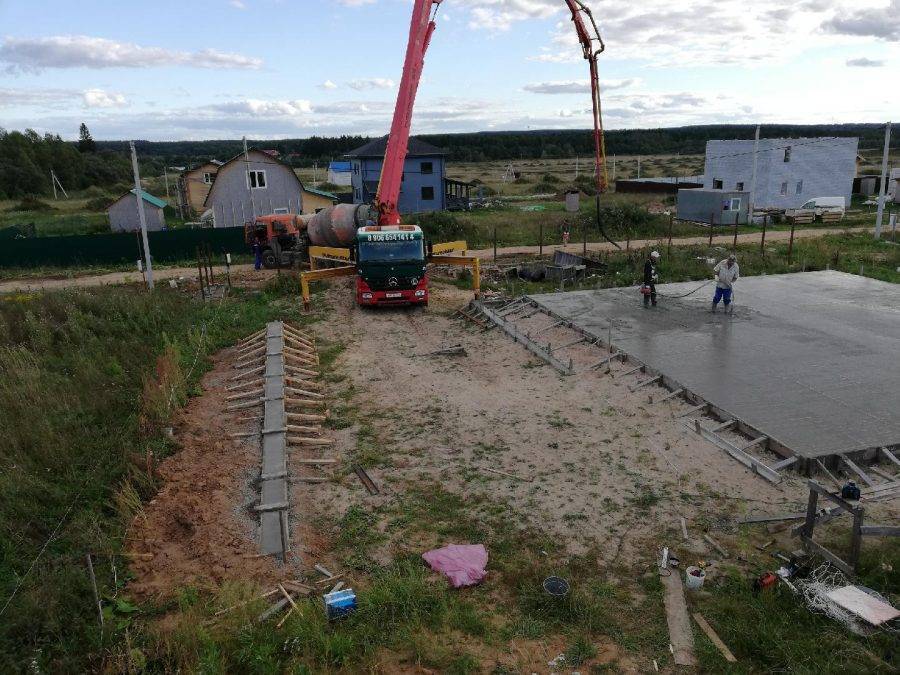

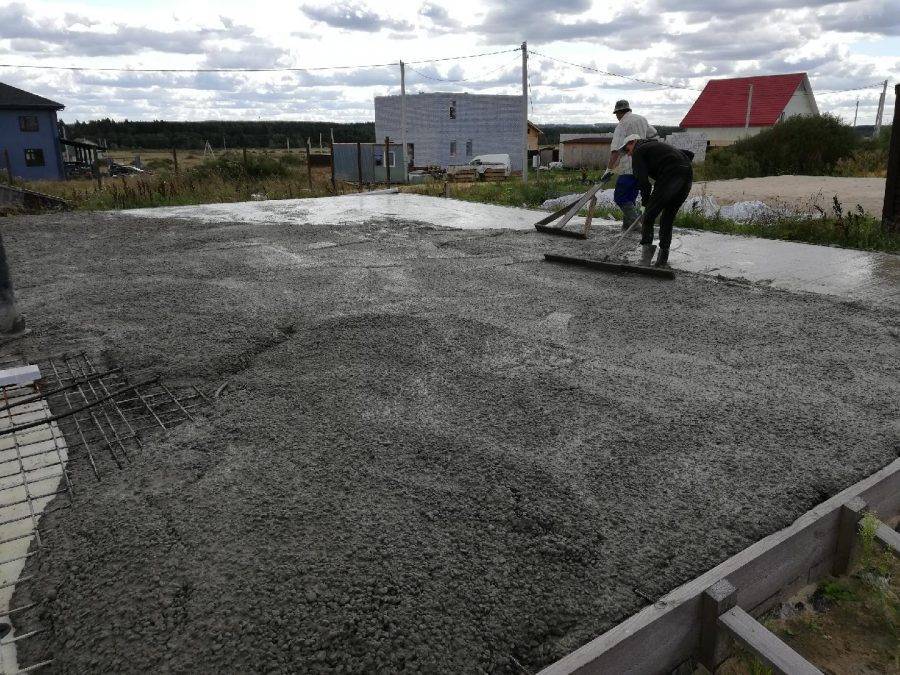

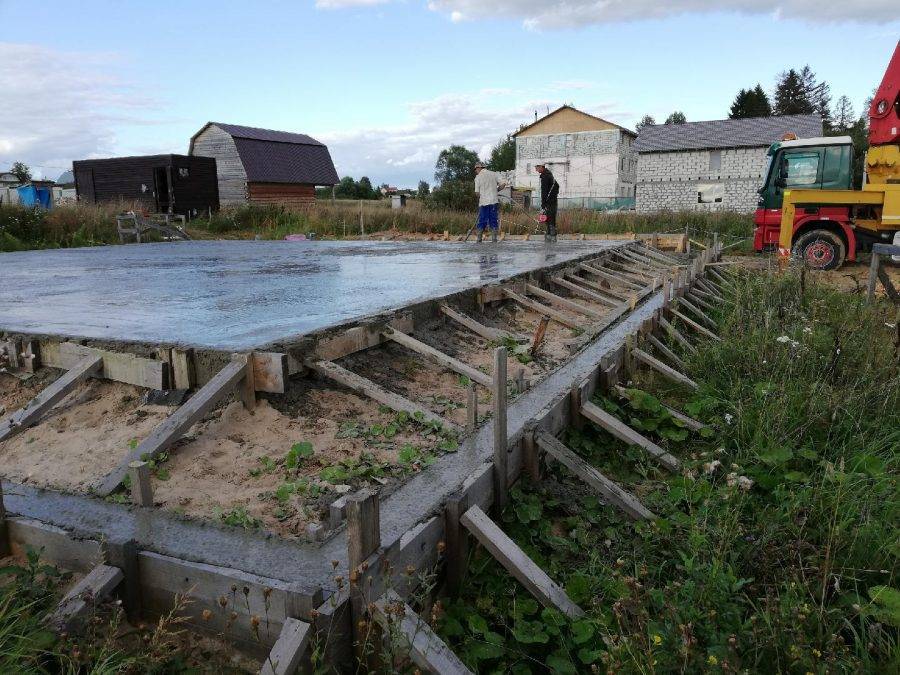

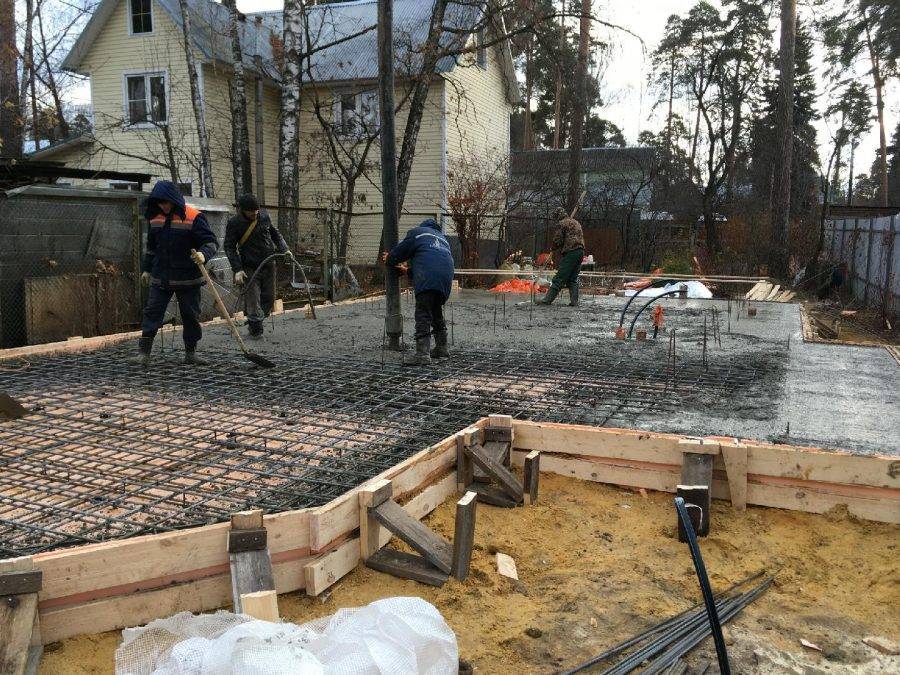

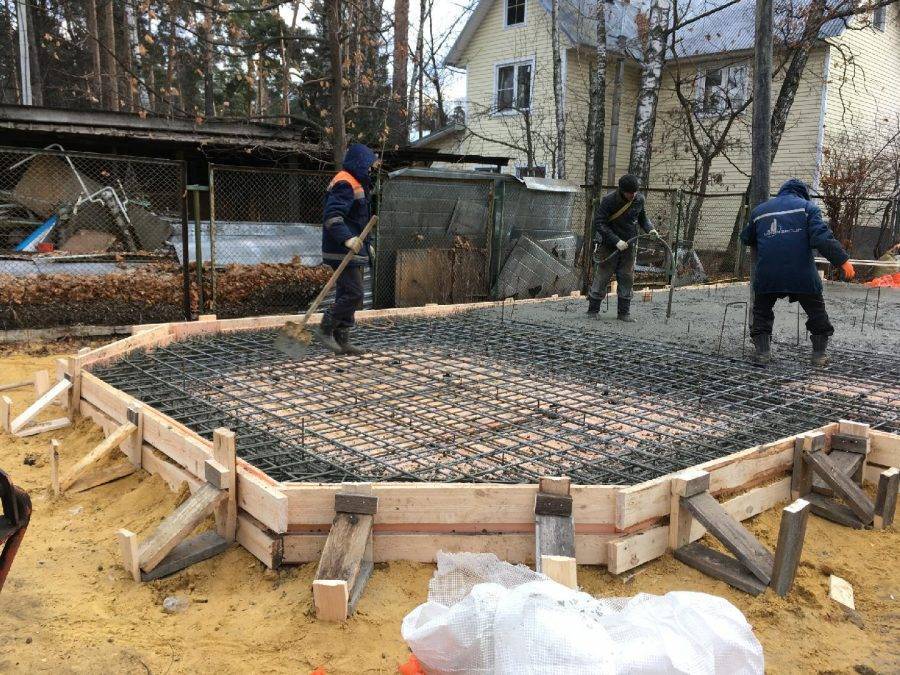

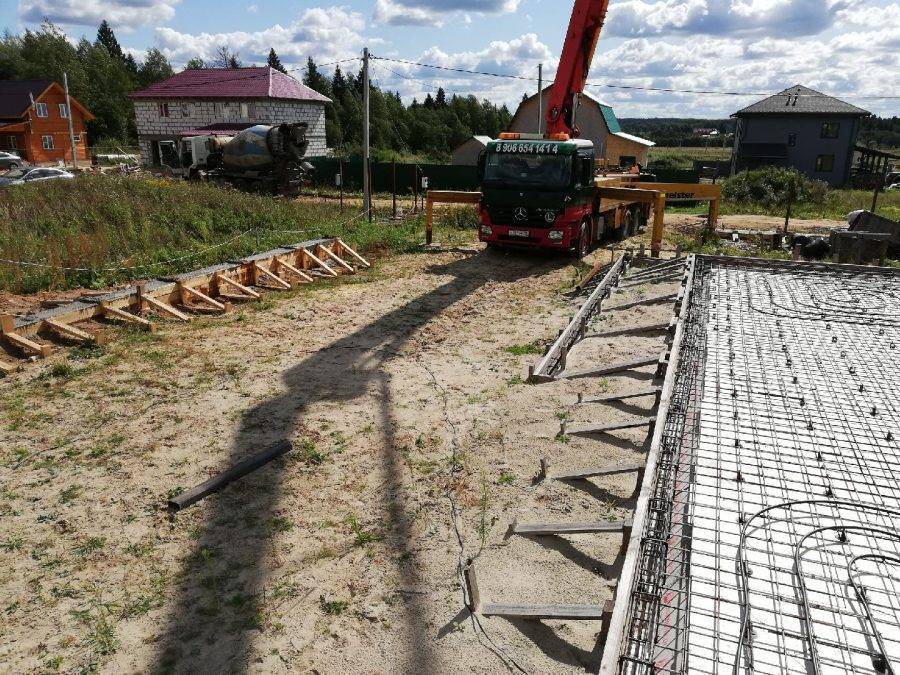

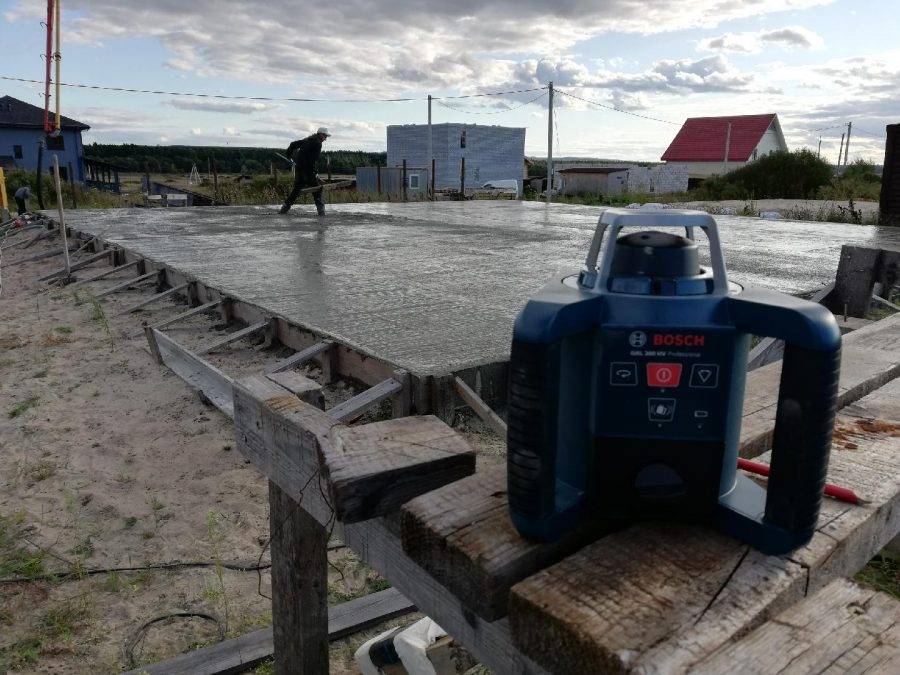

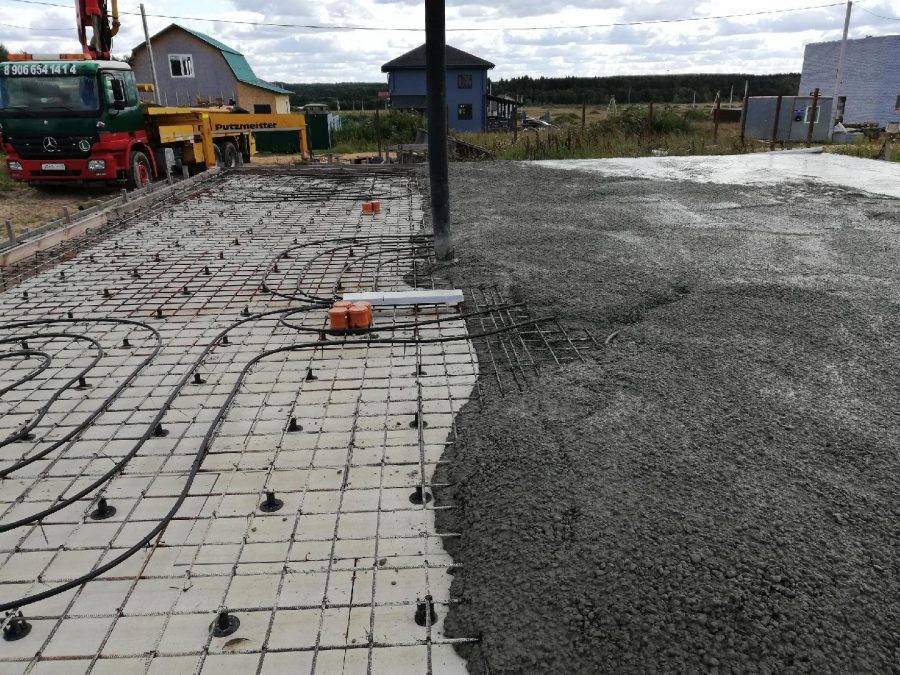

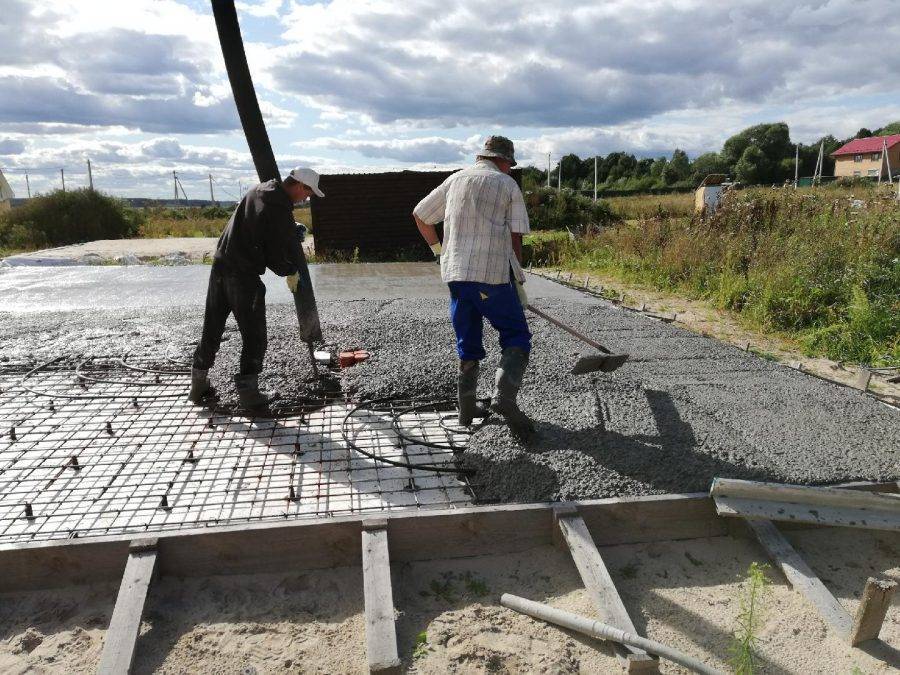

Как правильно заливать фундамент

Заливать бетон необходимо за один раз, чтобы не получилось стыков, которые могут промерзать и приводить к растрескиванию. Для удаления воздуха из смеси используют виброкомпрессор. Он позволяет сделать заливку более однородной и прочной. Показателем качественной работы служит образование молочной пенки на поверхности бетона.

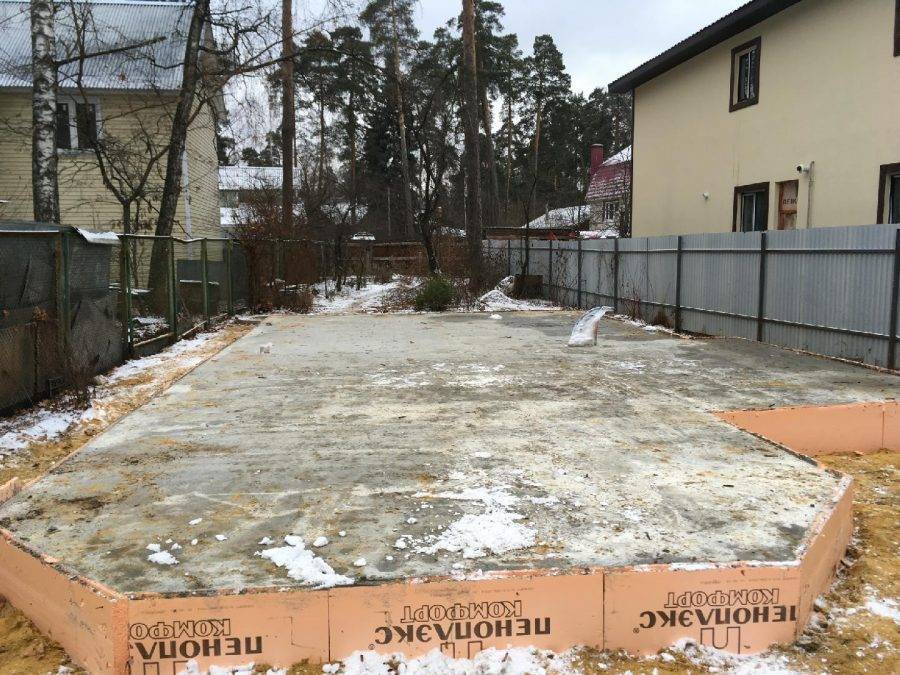

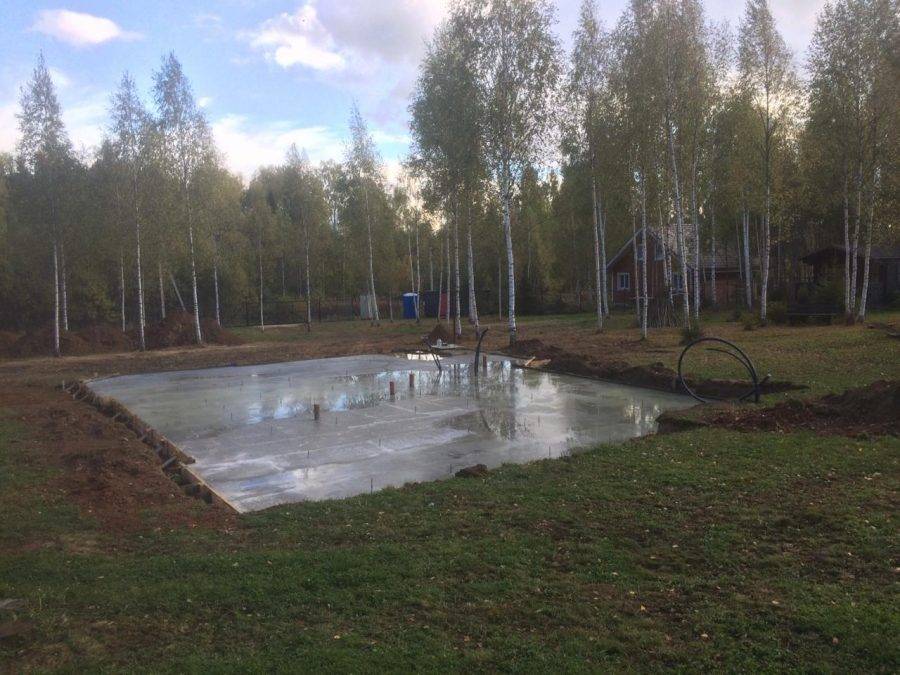

Готовность основы

  • На этом работы по укладке фундамента не заканчиваются. Высыхать основа будет в течение нескольких недель, но потребует дополнительного ухода.
  • В первые 7-10 дней его обильно смачивают водой каждое утро равномерно по всей поверхности. Такой прием предупреждает неравномерное высыхание, деформацию слоев и появление трещин.

Какой тип ленты предпочтительнее использовать?

Основное преимущество именно ленточного основания перед конструкциями из свай, столбов либо монолитной заливки заключается в универсальности использования такого фундамента.

На нем разрешено сооружать не только легкие каркасные дома, но и многоэтажные здания. Такое свойство присуще ленте благодаря нескольким вариантам сооружения этой конструкции. Рассмотрим их подробнее.

Монолитный

Цельнолитое основание — наиболее простой вариант фундамента. Оно является непрерывной лентой, состоящей из бетона с армированным поясом. Монолит заливают внутрь опалубки, сооруженной на месте сооружения здания.

Параметры монолита:

  1. Фундамент удобен, поскольку не требует углубления в грунт. Учитывая его целостность, он надежен, его заливают на любой, даже нестабильной почве.
  2. Конструкции присущи определенные недостатки: сооружать ее рекомендовано только в теплый период года, на ленту требуется много арматуры, заливка получается массивной, а значит — дорогой.
  3. Особенность основания — необходимость полной заливки за краткий период времени, что требует использование спецтехники.

Все самое важное и полезное о монолитном ленточном фундаменте найдете здесь

Сборный

Ленту собирают, используя готовые железобетонные блоки. Их выкладывают на участке строительства, соединяя цементным раствором.

Железобетонные блоки промышленность выпускает прямоугольной конфигурации либо трапецеидальной.

Основные характеристики сборного основания следующие:

  • несомненное достоинство — готовые блоки всегда можно заказать в специализированных фирмах с доставкой на территории застройки;
  • монтаж такого ленточного фундамента позволяет значительно сэкономить силы и время;
  • сборный фундамент разрешено устанавливать даже поздней осенью либо ранней весной;
  • поскольку габариты железобетонных блоков, необходимых для сооружения сборной конструкции, стандартизованы, строительство нестандартного фундамента требует подрезки не только самих изделий, но и их опоры — блок подушки (для этого необходимо наличие особого инструмента, навыки его использования, иначе не получится обойтись без привлечения профессионалов);
  • вес блоков значительный, их невозможно устанавливать вручную, поэтому для монтажа придется привлекать спецтехнику;
  • хотя стоимость блоков и немаленькая, подсчеты определяют, что смета возведения сборного и монолитного фундамента практически идентична (из-за этого при выборе подходящего варианта необходимо руководствоваться лишь габаритами строения и состоянием почвы).

Нередко этот вариант строительного основания предпочитают, если требуется под зданием соорудить подвал.

Комбинированный

Наиболее сложный в плане обустройства комбинированный вариант ленточного фундамента. Его предпочитают сооружать только в ситуациях, когда ландшафтные условия не позволяют остановить выбор на монолитной либо сборной конструкции.

Основные характеристики комбинированного основания следующие:

  1. К возведению такого фундамента прибегают только тогда, когда отсутствует возможность остановиться на заливке монолитной конструкции из-за весомого риска разрушения ее.
  2. Проект комбинированного фундамента обходится значительно дороже обычного, не говоря уже о смете на монтажные работы (без привлечения профессиональной бригады точно не получится обойтись, поскольку кроме сложности самой конструкции мастерам придется работать в условиях нестандартного рельефа).
  3. Основное достоинство этой конструкции — получение в итоге гарантированно надежного основания именно там, где запланировано сооружение дома.

Что нужно знать при возведении монолитной плиты

Разметка по периметру основания выполняется в соответствии с размерами самого здания и от этих отметок в каждую сторону делаются отступления примерно на 100 мм. Это дает возможность создавать дренаж и отмостку. Разметка внутренних перегородок осуществляется уже по готовому фундаменту.

Если проектом предусмотрен балкон или веранда, то площадь под ними не выделяется, а заливается вместе с общим основанием. Благодаря чему сохраняется монолитность железобетонной конструкции.

Только при соблюдении всех технологических процессов и с применением качественных строительных материалов, можно получит высокопрочное основание, которое будет выдерживать требуемые нагрузки. Единой технологии возведения плитного фундамента не существует, так как в каждом отдельном случае присутствуют отличия качества грунта и особенности самого строения.

Усиление фундаментного основания

Со временем хозяин домостроения может обнаружить признаки проседания столбчатого фундамента. Это может проявляться в виде трещин в стенах, проседания полов внутри дома и прочим нарушениями целостности строительных конструкций.

Чтобы не допустить разрушения здания, нужно произвести работы по усилению столбов. Повысить несущую способность фундаментного основания можно двумя путями.

Вариант 1

Определить просевший столб. Под пяту заводят домкрат и подпирают её. Из-под неё извлекают грунт в определённом объёме. Образовавшиеся пустоты заполняют бетоном. Через 30 дней домкрат удаляют.

Вариант 2

Просевшие опоры подпирают домкратами, между ними устанавливают дополнительные столбы. После застывания бетона и демонтажа опалубки убирают домкраты. Для контроля просадки фундамента на опорах устанавливают маячки.

Если в результате вышеперечисленных мероприятий просадка основания дома будет продолжаться, то нужно обратиться в специализированную службу за профессиональным обследованием состояния фундамента и выявления причин возникновения этих негативных явлений.

Виды опалубки для монолитного строительства

Съемная или несъемная опалубка – это основные технологии, применяемые как в многоэтажном так и частном строительстве. Разновидности инвентарядля монолитного строительства включают в себя использование щитовых металлических и деревянных конструкций.

Съемная щитовая опалубка

Представляет собой прочные стальные или алюминиевые щиты различных видов и размеров. Надежно соединены замками в цельную конструкцию, за счет чего появляется своеобразная емкость, для заполнения бетонной смесью и последующим внедрением желаемых архитектурных форм. Щитовая опалубка может иметь следующие разновидности:

  • для стен,
  • для фундамента,
  • для колонн,
  • для перекрытий.

Последний вид опалубки конструктивно отличается от остальных. В качестве палубного щита выступает ламинированная фанера, а основанием служат телескопические или объемные стойки.

Такой вид опалубки применяется, как правило, в многоэтажном строительстве и является самым бюджетным вариантов возведения зданий.

Для того чтобы в опалубке готовая бетонная смесь была уложена равномерно и без образования пустот и раковин, современные строительные компании применяют поверхностные или глубинные вибраторы, за счет которых обеспечивается равномерное растекание и укладка бетона внутри конструкции. За счет такого оборудования обеспечивается высокое качество поверхностей, а впоследствии требуется минимум затрат времени и средств на чистовую отделку, что также является плюсом данного вида строительства.

Преимущества

Недостатки

Большая этажность зданияНеобходимость использования спецтехники для установки и демонтажа щитов
Высокая скорость возведенияОграниченные формы монолитной конструкции
Низкая стоимость работ
Многоразовое использование инвентаря

Видео обзор современных видов опалубки

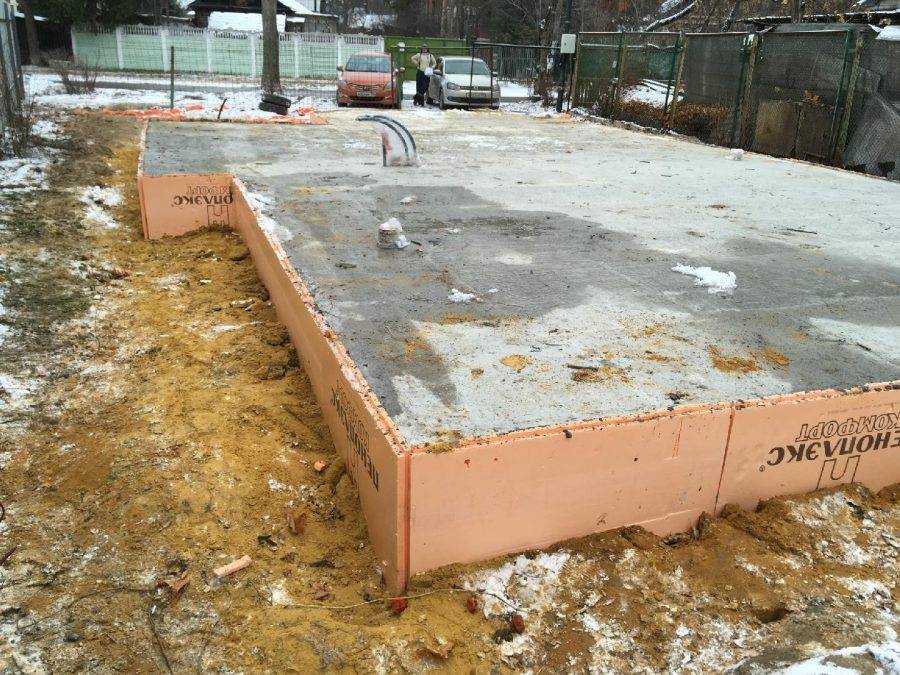

Несъемная опалубка

Такая опалубка представляет из себя готовые заводские формы из полистерола и других материалов, предназначенные для заливки бетона и не подлежащие демонтажу в будущем. Такая опалубка устанавливается с учетом индивидуальных особенностей отдельного проекта и может собираться в различные формы. Применяется, как правило, для строительства частных коттеджей до 3 этажей в высоту, реже для сооружения общественных зданий.

Вид завершенных бетонных поверхностей радует не всех заказчиков, поэтому для презентабельного вида построенного здания, некоторые предпочитают облицовывать их искусственным или натуральным камнем, а также другими качественными материалами. В случаи общественных зданий, при использовании такой технологии возведения, очень часть выполняют монтаж вентилируемых фасадов, за счет которых обеспечивается эффективная циркуляция воздуха в помещениях.

Блоки из пенополистерола обеспечивают зданию отличную звуко и теплоизоляцию, что уменьшает общую стоимость постройки.

Преимущества

Недостатки

Низкая стоимость работНизкая этажность строения
Разнообразие строительных формНеобходимость финишной лицевой и внутренней отделки
Простота в использовании
Высокая скорость возведения
Высокая звуковая изоляция
Высокая теплоизоляция

Дома из несъемной опалубки

Устройство сборного плитного фундамента: плита к плите – расходы выше крыши

Итак, если участок, на котором будете возводить родимый дом стоит Бог весть на чем (геологи, простите, право слово), тогда, чтобы как бы чего не вышло во время смещения грунтов, и жилье вместе с плитой переместилось бы вместе с почвой, нужно строить именно монолитное плавающее основание.

Хотя, справедливости ради, скажем, что даже шведский фундамент бывает не только монолитным, но и сборным. Да-да, дорожные плиты укладывают на песчаную подушку, покрытую гидроизоляцией и … вуаля – получите сборный плитный фундамент своми руками.

Правда, этот вариант обойдется несколько дороже (чего только стоит заказ тяжелой спецтехники – кранов, грузовиков). А потом ведь по верху плиты-основания все равно придется делать стяжку (с опалубкой и прочими «радостями» бетонной заливки). Вот поэтому такой вариант как-то не очень прижился среди наших, не самых богатых в мире, застройщиков.
