Стальные панельные радиаторы отопления: характеристики и эксплуатация батарей

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

длиной — от 300 до 900 мм;
шириной от 400 до 3000 мм;
глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

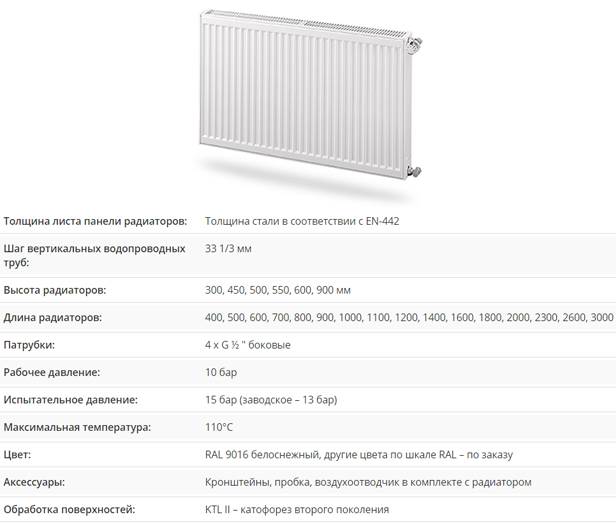

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

Максимальная температура теплоносителя 110-120°C.
Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

Длительный ресурс работы (более 25 лет).
Возможность функционирования с любыми котлами.
Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

Повышенная склонность к коррозии.
Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

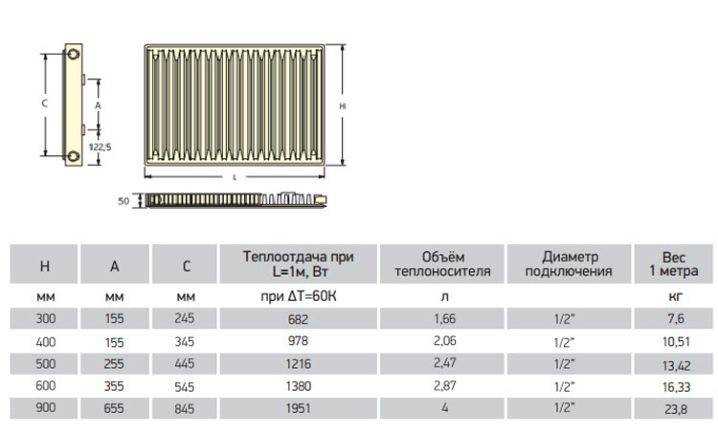

Габариты и мощность панельных радиаторов

Между количеством панелей в радиаторе и его итоговой мощностью имеется прямая зависимость. Например, батареи типа 10 и 20, лишенные конвекторов, обеспечивают простую теплоотдачу, в то время как устройства, к которым приварены конвекторные элементы, еще и создают тепловую завесу, предотвращающую распространение холода от окна.

Разумеется, на эффективность радиатора влияет еще и его размер, который определяется в зависимости от объема свободного пространства в том месте, где он будет устанавливаться. Учитывая то, что длина стандартных панельных изделий варьируется в пределах от 400 до 3000 мм, а ширина – от 300 до 900 мм, при выборе подходящего размера проблемы не возникнут.

Преимущества стальных батарей

Сегодня батареи, изготовленные из стали, считаются самыми востребованными, благодаря своим характеристикам и свойствам теплоотдачи. Современные стальные радиаторы бывают разной конструкции и формы, иметь различный объем. Также производители предлагают радиаторы этого класса разного дизайна и цвета. Стальные батареи подразделяют на 2 типа.

В свою очередь, панельные батареи различаются по панелям и конвекторным теплообменникам в отопительной конструкции. Благодаря тому, что стальные батареи имеют цельную конструкцию, монтаж проводится быстро и легко. Радиаторы этого типа имеют высокую теплоотдачу, потому что нагревается вся поверхность батареи, а конвекторы создают передвижение нагретого воздуха. Сколько бы не было недостатков, но панельные радиаторы очень экономичны, так как в процессе нагрева используется небольшое количество теплоносителя. К достоинству панельных радиаторов можно отнести безопасную панель, которая не имеет острых углов. Этот параметр очень важен, когда в доме есть дети. К недостаткам можно отнести низкую устойчивость к температурным перепадам. Иногда, при возникновении гидроудара, сварочные швы могут давать трещину. Чтобы избежать такой неприятности, специалисты рекомендуют устанавливать редуктор, которых будет гасить удар напора воды. Также, при использовании не качественного теплоносителя, стальные панели быстро выходят из строя. Панели боятся механических повреждений, по этой причине нужно следить за качеством транспортировки.

Модели имеют много преимуществ, таких как:

Простая установка;
Легкий уход;
Безопасность;
Возможность установки терморегулятора.

Трубчатые радиаторы производятся методом штамповки. Могут иметь несколько вариаций в виде вертикальных труб или отдельных секций. В том и другом случае стальные трубчатые радиаторы – это неразборная сварная конструкция. Благодаря равномерному прогреву, батареи этого типа быстро нагреваются и отдают много тепла. На сегодняшний день производители предлагают огромный ассортимент дизайнерских решений стальных радиаторов.

Лучшие стальные панельные радиаторы

Kermi FKO 22 500

Модель подойдет для установки в частном секторе или загородном доме с автономной системой отопления. Продается только в белом цвете, окрашена защитной эмалью, устойчивой к износу. Тип – панельная (количество — 2), способ подключения – боковой.

Размещение конструкции – настенное. Изготовлено из нержавеющей стали с соблюдением технических требований. Межосевое расстояние равно 446 мм. Работает при максимальной рабочей температуре до 110 градусов по Цельсию. Рабочее давление не должно превышать 10 бар, тогда устройство прослужит свыше 10 лет. Габариты прибора (высота и толщина) – 500 и 100 мм, соответственно.

Средняя стоимость – 2300 рублей.

Kermi FKO 22 500

Достоинства:

Немецкая надежность;
При правильной эксплуатации прибор прослужит длительный период;
Внешнее оформление;
Легкий монтаж;
Качество;
Стоимость;
Хорошо отдает тепло.

Недостатки:

Не выявлено.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться. На производстве действует многоступенчатая система контроля качества

Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге

На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

Purmo Compact 21s 500

Рейтинг: 4.7

Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.

Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.

Buderus Logatrend VK-Profil 22 500

Рейтинг: 4.7

Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.

Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.

Stelrad Novello 21 500

Рейтинг: 4.6

Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.

В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.

Особенности трубчатых батарей

Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.

Характеристики трубчатых приборов

При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.

Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения

Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.

Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.

Трубчатым радиаторам присущи следующие технические характеристики:

рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
наличие отводов для бокового и нижнего подключения.

Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

высокое рабочее давление и способность выдерживать гидроудары;
стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
равномерный прогрев поверхности и высокая теплоотдача;
гладкая поверхность препятствует скоплению пыли;
простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
возможность регулировки температуры при оснащении термостатического клапана.

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Лучшие трубчатые стальные радиаторы

Трубчатые стальные радиаторы представляют собой систему из нескольких вертикальных секций. Они соединяются друг с другом в верхней и нижней точке соприкосновения. Трубчатые батареи отличаются большой теплоотдачей и высокой стоимостью. Специалисты выделили несколько достойных приборов.

Zehnder Charleston 2180 1792

4.9

Для многих производителей трубчатые радиаторы Zehnder Charleston 2180 1792 являются эталоном. Поэтому на отечественном рынке можно встретить множество копий, которые дешевле, но по многим параметрам хуже образца. Немецкий производитель может похвастаться славной историей, первый трубчатый радиатор из стали был запатентован в 1930 г основателем фирмы Якобом Цендером. Постоянное развитие позволяет бренду оставаться в лидерах. Прибор имеет отечественный сертификат гигиены, полученный в Новосибирском НИИ. Антикоррозионное покрытие не выделят вредных соединений, поэтому радиатор рекомендован к использованию в детских учреждениях.

Монтажники и пользователи в отзывах хвалят немецкую батарею на отменное качество и неповторимый стиль. Только высокая цена становится сдерживающим фактором для покупки.

немецкое качество;
глубокие исторические корни;
классический стиль;
безопасное антикоррозионное покрытие.

Purmo Delta Laserline 2180

4.8

Финский производитель предлагает своим покупателям возможность выбора цвета. Трубчатый стальной радиатор Purmo Delta Laserline 218 комплектуется монтажным набором с 4 точками крепления. Отопительные приборы поставляются в продажу, как с нижним, так и с боковым вариантом подключения. Эксперты отмечают возможность установки радиатора и лицевой, и задней частью. Лазерная сварка сказывается на идеальной гладкости и ровности швов. При взгляде со стороны форма наружных труб напоминает литеру D, что отразилось на обозначении серии. Такая конфигурация выбрана не из эстетических соображений. Обогрев помещения происходит быстрее.

И специалисты, и пользователи отмечают высокое качество финских приборов. Если и уступают они в чем-то лидеру рейтинга, то только в более высокой цене.

качественный сварочный шов;
возможно установки лицевой и задней стороной;
индивидуальный подход к клиенту;
стильный дизайн.

Dia Norm Delta Standart 3057

4.7

В широком диапазоне мощности пользователь может выбирать радиатор Dia Norm Delta Standart 3057. Приборы поставляются в торговую сеть в самых разных исполнениях, с нижним или боковым подключением. Например, 8-секционный вариант с боковой обвязкой имеет мощность 512 Вт, а у 30-секционного собрата этот показатель достигает 2820 Вт. В современности изготовления радиатор не уступает лидерам рейтинга. Батарея делается из стали толщиной 1,25 мм. Сварка элементов производится с помощью лазерного оборудования, а покрытие наносится путем электростатического напыления.

Качество немецкой продукции находится на высоком уровне, это подтверждают в отзывах пользователи. Сложности возникают только с самостоятельным подключением. Модель занимает 3 место рейтинга.

современная технология изготовления;
качественная сборка;
широкая линейка модификаций;
приятный внешний вид.
