Лучшие релейные стабилизаторы
Также их называют ступенчатыми. Это самое простое и доступное оборудование, широко распространённое в быту. Несмотря на низкую стоимость, релейные устройства могут похвастаться неплохой точностью регулирования.
Wester STW-10000NS
Открывает рейтинг стабилизаторов напряжения для дома модель отечественной марки Wester. Устройство привлекает в первую очередь своей мощностью – 10 кВ*А, что позволяет размещать его в больших коттеджах с внушительным списком бытовой техники.
Судя по отзывам, пользователей также порадовал широкий диапазон входного напряжения – от 125 до 275 В при погрешности в 8%. На выходе получается синусоида практически без искажений. Есть защита от короткого замыкания, скачков и перегрева.
Цифровая индикация обозначает входное и выходное напряжение, что очень удобно. Прибор комфортно себя чувствует при температуре от 0 до 40⁰С. При необходимости включается принудительное охлаждение. Стоимость стабилизатора находится в районе 13 000 рублей.
Плюсы:
- полная мощность – 10 кВ*А;
- широкий диапазон входного предельного напряжения;
- обилие защитных систем;
- толковое принудительное охлаждение;
- понятная цифровая индикация.
Минусы:
- в пике нагрузки слышен сильный шум;
- посредственные клеммы в комплекте.
Цены на Wester STW-10000NS на Яндекс Маркете:
Voltron РСН-3000H
Модель оказалась в топе стабилизаторов напряжения для дома благодаря отличному соотношению цены к отдаче. За 7 с небольшим тысяч рублей покупатель получает мощность на 3 кВ*А, широкий диапазон рабочего напряжения – 105-265 В и хорошее качество сборки.
Принудительная система охлаждения в пике нагрузки выдаёт не больше 30 дБ, что никак нельзя назвать сильным шумом. Среди прочих преимуществ пользователи отмечают наличие хорошей защиты от короткого замыкания, скачков, помех и перегрева. Стабилизатор хорошо подходит для дачи, работая при температуре от -30 до +40⁰С.
Плюсы:
- хорошее соотношение цены к отдаче;
- широкий разброс рабочего напряжения;
- надёжные защитные системы;
- точная и понятная индикация;
- работа при -30⁰С.
Минусы:
- погрешность в 10%;
- «ушки» для монтажа слишком большие для стандартных саморезов и болтов.
Цены на Voltron РСН-3000H на Яндекс Маркете:
ЭРА СНПТ-1000-Ц
Если судить по многочисленным обзорам стабилизаторов напряжения для дома от тематических журналов, то данную модель можно смело назвать лучшим бюджетным вариантом. Здесь мы имеем мощность в 1 кВ*А с разбросом входного рабочего напряжения от 140 до 260 В с погрешностью в 8%.
Прибор защитит от помех, бросков напряжения, перегрева и короткого замыкания. На лицевой панели можно увидеть крупную индикацию – точную и понятную. Охлаждение у модели естественное, но для имеющихся показателей мощности такого формата более чем достаточно. Как такого шума при работе не слышно.
Цены на аппарат начинаются с отметки в 2000 рублей.
Плюсы:
- демократичная стоимость;
- приемлемая для бюджетной модели точность стабилизации;
- задержка запуска;
- полный набор защитных систем;
- 2 розетки.
Минусы:
- топорный дизайн;
- кнопка задержки включения люфтит и иногда заедает.
Цены на ЭРА СНПТ-1000-Ц на Яндекс Маркете:
Для дома до (10 кВт)
Если вы живете в доме на постоянной основе, то требования к стабилизатору будут повыше
Если размещать стабилизатор в неотапливаемом помещении, то нужно обращать внимание на его рабочую температуру. Да и электроприборов в таких домах, как правило, больше – ведь на даче чаще всего нет большого количества навороченных устройств
6. Энергия Ultra 12000 — от 44 200 рублей
Активная мощность – 8.4 кВт, чего хватит для защиты всего дома и одновременной работы с требовательными инструментами: сварочный аппарат, циркулярная пила и т. д. При своей мощности прибор довольно компактный – 360 × 500 × 200 мм.
| Достоинства | Недостатки |
|---|---|
|
|
Энергия Ultra 12000 можно использовать в неотапливаемом помещении зимой – это несомненный плюс для тех, кто живет в доме круглый год. Стоит такое устройство дорого, но не нужно забывать, что один тиристор срабатывает более миллиарда раз, поэтому Ultra 12000 проработает очень долго. Следить за ним просто, достаточно только чистить вентиляционные щели.
| Характеристика | Значение |
|---|---|
| Активная мощность | 8,4 кВт |
| Диапазон входных напряжений | 138-250 В |
| Точность | 3% |
| Рабочая температура | -30…+40 |
| КПД | 98% |
| Охлаждение | Принудительное |
| Исполнение | Настенный |
7. Ресанта LUX АСН-10000Н/1-Ц – от 10 935 рублей
Еще один стабилизатор напряжения 220 В, который подойдет для дома и инструментов на 10 кВт. За счет отсутствия механических частей крайне надежен. Но у него хромает точность стабилизации, поэтому изучите документацию к приборам, которые будут с ним работать.
| Достоинства | Недостатки |
|---|---|
|
|
Я решил рассказать именно о нем, потому что по деньгам это отличный вариант для тех, кому нужна высокая мощность— стабильный прибор на 10 кВт всего за “десятку”.
| Характеристика | Значение |
|---|---|
| Активная мощность | 10 кВт |
| Диапазон входных напряжений | 140-260 В |
| Точность | 8% |
| Рабочая температура | 0…+40 |
| КПД | 97% |
| Охлаждение | Принудительное |
| Исполнение | Настенный |
Обзор работы стабилизатора:

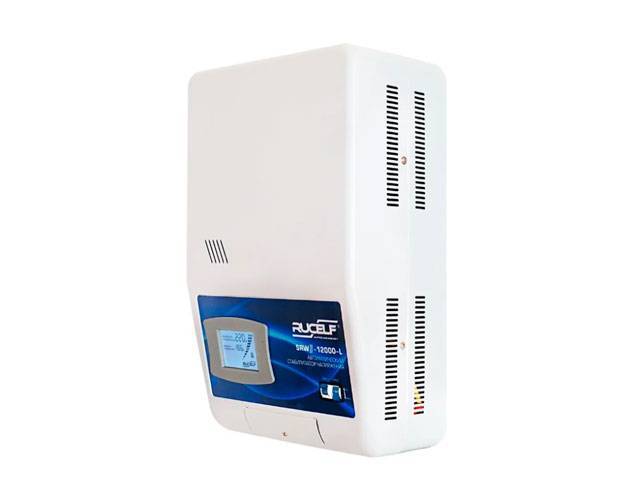

8. Rucelf SRWII-12000-L — от 15 959 рублей
Релейный стабилизатор напряжения, подходящий для дома и инструментов на 10 кВт. За свою цену предлагает довольно высокую мощность и входное рабочее напряжение, но при этом не лишен недостатков: количество ступеней стабилизации слишком маленькое, из-за этого страдает точность, которая падает до 8%. Если выбирать релейный стабилизатор для защиты осветительных приборов, то лучше остановиться на 36 ступенях.
| Достоинства | Недостатки |
|---|---|
|
|
Практически не издает шума и крепится на стену – идеальный вариант для размещения внутри жилого помещения. А сделать это придется, потому что при отрицательной температуре устройство работать не сможет.
| Характеристика | Значение |
|---|---|
| Активная мощность | 10 кВт |
| Диапазон входных напряжений | 110-275 В |
| Точность | 8% |
| Рабочая температура | 0…+45 |
| КПД | 95% |
| Охлаждение | Естественное |
| Исполнение | Настенный |
Познакомьтесь с ним поближе:

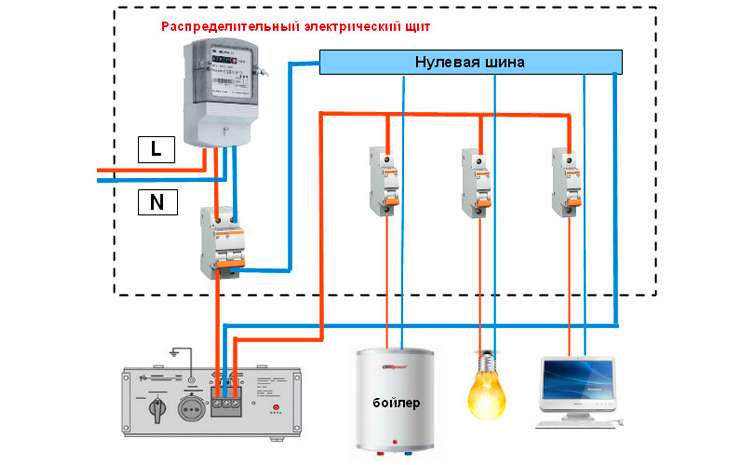

Инструкция по подключению в щитке
Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.
в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора
Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.
во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
положение “0” – все электроприборы отключены, как от стабилизатора, так и от внешней сети
Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.
Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.
Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:
вход на стабилизатор
выход из стабилизатора
Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.
Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.
Ноль и землю с обоих кабелей сажаете на соответствующие шинки.
Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.
Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.
Проделываете эту операцию опять же гибкими монтажными проводами.
Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).
В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.
Сервоприводные или электромеханические стабилизаторы
Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.
Сервопривод – это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.
Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:
- плавная регулировка по принципу реостата
- хорошая точность регулирования
- не искажает синусоиду
- способны выдерживать кратковременную перегрузку
Есть и минусы:
- за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
- так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
- применяются в основном в сетях, где не происходит резких скачков напряжения
- не рекомендуется использовать при низких температурах окружающего воздуха
Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание – чистите щетки и смазывайте движущиеся механизмы.
От резких перепадов при электросварке, сервопривод с контактами будет крутиться как “белка в колесе”. Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.
Критерии выбора стабилизатора для однофазной сети
Существует ряд параметров, по которым осуществляется выбор стабилизатора напряжения:
- Выходная мощность;
- Скорость коррекции;
- Точность установки;
- Диапазон входного напряжения;
- Функция «Байпас»;
- Вариант исполнения.
Мощность стабилизатора можно считать самым важным параметром. Она определяет, какое количество бытовой техники может быть подключено. Ориентироваться можно на приблизительную таблицу мощности бытовой техники:
- LCD телевизор – 100-200 W;
- Стиральная машина – 1 500-2 500 W;
- Холодильник – 200-300 W;
- Персональный компьютер – 100-200 W;
- Система отопления с циркуляционным насосом – 150-200 W;
- Освещение – 500 W.
Сюда можно добавить электрическую плиту, если она имеется, видеонаблюдение, охранную сигнализацию и приборы разового подключения, такие как утюг, фен, миксер, тостер и так далее. Таким образом, мощность однофазного стабилизатора для качественной работы всей бытовой техники в частном доме должна составлять не менее 5 кВт.
С другой стороны стандарт отечественной сети допускает ± 10% отклонения от величины 220В, поэтому точность в 1-3% не очень и востребована. Современные стабилизаторы различных типов обеспечивают достаточно широкий диапазон напряжения на входе, поэтому отличия у отдельных моделей не слишком значительны.
Уровень точности
Еще один важный параметр — это уровень точности стабилизатора. Как уже указывалось выше, нет таких стабилизаторов, которые всё время на выходе стабильно выдают 220 вольт. Погрешность присутствует в любом случае! И уровень этой погрешности сильно зависит от типа стабилизатора. Если у вас будет подключаться через стабилизатор обычная бытовая техника (холодильник, стиральная машина, нагревательные устройства), то погрешности в 5% будет вполне достаточно. Если же будет подключаться высокоточная измерительная, медицинская или музыкальная аппаратура, то выбирать следует высокоточный стабилизатор с погрешностью 1-2%. В промышленности повышенные требования к качеству напряжения могут предъявляться для работы станков с ЧПУ.
Для приборов
К этому классу отобрал недорогие маломощные стабилизаторы, которые подойдут для защиты отдельного потребителя – холодильника, телевизора или компьютера
Для таких стабилизаторов важно: мощность не ниже заявленной у защищаемого устройства, предельное входное напряжение не ниже 242 В (по ГОСТу напряжения в квартире)
1. Энергия Hybrid СНВТ 500 – от 2 700 рублей
Гибридный однофазный стабилизатор напряжения. Такие стабилизаторы относятся к подтипу электромеханических. Поскольку релейная конструкция оснащена дополнительными стабилизаторами – что отличает гибридные устройства от электромеханических – достигается высокая точность стабилизации. Чаще всего у таких устройств она находится в пределе 1,5-3%.
| Достоинства | Недостатки |
|---|---|
|
|
Байпас* – это возможность осуществить поступление напряжения без стабилизации. Удобно, если напряжение в сети длительное время стабильно – включаете «Байпас» и экономите срок службы стабилизатора.
Советую Hybrid СНВТ 500 людям, которых интересует защита каких-то конкретных устройств. У него широкий диапазон входных напряжений, высокая точность и низкая цена – это идеальный вариант для защиты какого-нибудь компьютера.
| Характеристика | Значение |
|---|---|
| Активная мощность | 0,5 кВт |
| Диапазон входных напряжений | 105-280 В |
| Точность | 3% |
| Рабочая температура | -5…+40 |
| КПД | 98% |
| Охлаждение | Естественное |
| Исполнение | Напольный |
Посмотрите ролик о серии Энергия СНВТ Hybrid:
2. Штиль ИнСтаб IS1500 — от 12 949 рублей
Инверторный стабилизатор, предназначенный для защиты сразу нескольких электроприборов. Благодаря типу работы напряжение стабилизируется без задержек, точно и без каких-либо шумов. Выходное напряжение не искажается и всегда придерживается синусоидной формы.
| Достоинства | Недостатки |
|---|---|
|
|
В приборе нет механических элементов, он построен на транзисторах и интегральных компонентах. Поэтому обеспечивается высокая надежность и срок службы.
| Характеристика | Значение |
|---|---|
| Активная мощность | 1,5 кВт |
| Диапазон входных напряжений | 165-310 В при нагрузке 100%, 135-310 В при нагрузке 80%, 90-310 В при нагрузке 60% |
| Точность | 2% |
| Рабочая температура | -5…+40 |
| КПД | 97% |
| Охлаждение | Принудительное |
| Исполнение | Напольный и настенный |
Видеообзор:
Виды стабилизаторов
В качестве трёхфазных стабилизаторов используются следующие схемы:
- Электромеханические;
- Релейные;
- Тиристорные.
Если релейные и тиристорные стабилизаторы имеют определённые ограничения по мощности, то у электромеханических стабилизаторов этот параметр не является критичной величиной. Мощность электромеханических (электродинамических) устройств может достигать сотен киловатт.
Электромеханические
Трёхфазный промышленный стабилизатор напряжения может быть выполнен по одной из двух схем:
- В первом случае стабилизация осуществляется по среднефазному напряжению. В таком стабилизаторе имеются три трансформатора, по одному на каждую фазу, и три контактных регулятора напряжения, но управление ими осуществляется одним сервоприводом. Электронная схема контролирует точность стабилизации среднефазного напряжения и в случае его отклонения даёт команду серводвигателю. Стабилизатор напряжения, выполненный по такой схеме, подходит только для питания хорошо сбалансированных нагрузок. В этой схеме не задействован нулевой провод. Он проходит с входа на выход, не заходя в схему. Трёхфазный стабилизатор этой конструкции может работать с трёхфазными сетями, организованными по схеме «треугольник» без нейтрали.
- Во втором случае стабилизатор так же имеет три трансформатора, но у каждого установлен свой сервопривод и отдельная плата управления на каждую фазу. Это самая распространённая конструкция, которая может работать с любым видом трехфазной нагрузки и допускает некоторую их разбалансировку. Основной недостаток электродинамического стабилизатора это низкая скорость стабилизации, зависящая от времени, в течение которого скользящий контакт переместится по обмотке трансформатора для выполнения коррекции напряжения.
Главные достоинства:
- Высокая точность регулировки;
- Большой диапазон напряжения на входе;
- Практически неограниченная мощность нагрузки.
Релейные
Трёхфазный стабилизатор, выполненный на электромеханических реле, состоит из трансформатора с секционированной обмоткой. Отдельные секции переключаются с помощью реле, изменяя тем самым коэффициент трансформации и меняя величину напряжения на выходе устройства.
Достоинства релейного стабилизатора – это высокая скорость срабатывания и надёжность, поскольку устройство не имеет механического привода и не нуждается в техническом обслуживании.
Недостатком можно считать дискретность (ступенчатость) установки напряжения, но при большом количестве электромагнитных реле это практически незаметно и не оказывает негативного влияния на нагрузку.
Тиристорные
По такому же принципу работает трёхфазный тиристорный стабилизатор. Переключение секций трансформатора, вместо реле, осуществляется электронными силовыми приборами. Это – тиристоры и симисторы. Стабилизатор такого типа обладает ещё более высокой скоростью корректирования напряжения, хотя его величина, так же как и у релейной конструкции, изменяется ступенями.
Трёхфазный электронный стабилизатор напряжения может иметь до 7-9 тиристорных ключей, что позволяет довести точность установки напряжения до 3-5%. Большим преимуществом электронных стабилизаторов является возможность работы в широком температурном диапазоне, включая и достаточно низкие температуры.
Симисторные устройства плохо работают с реактивной нагрузкой, поэтому в трёхфазных стабилизаторах практически не применяются.
Инструкция по подключению в щитке
Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.
в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора
Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.
во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети
Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.
Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.
Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:
вход на стабилизатор
выход из стабилизатора
Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.
Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.
Ноль и землю с обоих кабелей сажаете на соответствующие шинки.
Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.
Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.
Проделываете эту операцию опять же гибкими монтажными проводами.
Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).
В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.
Выбор производителя и цены
Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.
Советы по выбору стабилизатора
Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер
Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.
Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.
Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.
Выбор производителя и цены
Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.
Советы по выбору стабилизатора
Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер
Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.
Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.
Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.
| Название | Тип | Рабочее входное напряжение | Точность стабилизации | Тип размещения | Цена | Оценка пользователей по 5-балльной шкале | Примечания |
|---|---|---|---|---|---|---|---|
| RUCELF SRWII-12000-L | релейный | 140-260 В | 3,5% | настенный | 270$ | 4,0 | |
| RUCELF SRFII-12000-L | релейный | 140-260 В | 3,5% | напольное | 270$ | 5,0 | |
| Энергия Hybrid СНВТ-10000/1 | гибридный | 144-256 В | 3% | напольное | 300$ | 4,0 | на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| Энергия Voltron PCH-15000 | релейный | 100-260 В | 10% | напольное | 300$ | 4,0 | |
| RUCELF SDWII-12000-L | электромеханический | 140-260 В | 1,5% | настенное | 330$ | 4,5 | |
| РЕСАНТА ACH-10000/1-ЭМ | электромеханический | 140-260 В | 2% | напольное | 220$ | 5.0 | |
| РЕСАНТА LUX АСН-10000Н/1-Ц | релейный | 140-260 В | 8% | настенное | 150$ | 4,5 | синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| РЕСАНТА ACH-10000/1-Ц | релейный | 140-260 В | 8% | напольное | 170$ | 4.0 | синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| Otea Vega 10-15 / 7-20 | электронный | 187-253 В | 0,5% | напольное | 1550$ | 5,0 | |
| Штиль R 12000 | электронный | 155-255 В | 5% | напольное | 1030$ | 4,5 | |
| Штиль R 12000C | электронный | 155-255 В | 5% | напольное | 1140$ | 4.5 | |
| Энергия Classic 15000 | электронный | 125-254 В | 5% | настенное | 830$ | 4,5 | |
| Энергия Ultra 15000 | электронный | 138-250 В | 3% | настенное | 950$ | 4,5 | |
| СДП-1/1-10-220-Т | электронный инверторный | 176-276 В | 1% | напольное | 1040$ | 5 | синусоида без искажений |
Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.
Шаг №4 – Какой мощности нужен стабилизатор?
На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.
Теперь следует понять, какой мощностью должен обладать прибор.
magazin energia ru
К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.
Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:
На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с “жадностью” электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна – не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, – вводной автомат выполнит защитное отключение и не допустит пожара в доме.
Чаще всего на дом ставятся подобные вводные автоматы:
Вводной автомат на 40 А (ампер)
Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:
- Вариант №1 – к дому подведена однофазная сеть на 220В
В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт:
40 * 220 = 8 800
Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).Зная типичную линейку мощностей стабилизаторов:
5, 8, 10, 15, 20, 30 кВАПонимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА – самое оно.
- Вариант №2 – к дому подведена трехфазная сеть на 380В
В случае трехфазной сети решение следующее:- если дома есть потребители на 380В – ставим один трехфазный стабилизатор.
Его мощность высчитывается так:
Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер.
Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3:
20 * 220 * 3 = 13 200
Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер).
Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА. - Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать.
Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки:
40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.
- если дома есть потребители на 380В – ставим один трехфазный стабилизатор.
Четвертое правило:
В зависимости от количества подведенных фаз:
- для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
- для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).
magazin energia ru
