Технологии и методы бурения скважин

Разновидности скважин на воду

В первую очередь конструкция скважины определяется типом водоносного пласта.

Нужно узнать, насколько глубоко залегает вода на вашем участке.

Бывают они такими:

1. Верховодка: самый верхний и самый загрязненный слой, чаще всего залегающий на глубинах до 2,5 м (иногда – до 10 м). За редкими исключениями качество этой воды не позволяет применять ее для питья и приготовления пищи – только для технических нужд. Добывается с помощью обычного колодца.
2. Артезианские воды: самый глубокий, чистый и производительный водоносный пласт. Но добыча такой воды, имеющей идеальное качество, допускается только при наличии специальной лицензии. Да и построить артезианскую скважину самостоятельно невозможно – обычно пласт залегает глубже 50-ти м и только в очень редких случаях выходит на 30-метровый горизонт.
3. Напорный пласт: обычная глубина залегания – от 30 до 50 м. Источники данной разновидности часто называют «скважиной на известняк», хотя водоносный пласт может быть образован не только известняком (это наиболее желаемый вариант), но и суглинками, а также гравийно-галечными отложениями.
4. Безнапорный пласт: именно сюда – на глубину до 20 м – чаще всего добираются буровики-самоучки. Как правило, пласт состоит из пропитанного водой песка, откуда и пошло название – скважина на песок. Также не исключена галечниковая, гравийная структура и некоторые другие варианты. В большинстве случаев вода имеет приемлемое качество, но ее обязательно нужно сдать в лабораторию для анализа. Естественный напор отсутствует, поэтому необходим погружной насос и прочный водопровод. Также потребуется установка песочного фильтра.

У скважин на известняк есть два существенных достоинства:

• Отсутствует необходимость устанавливать песочный фильтр в нижней части ствола.
• Вода за счет естественного напора может подниматься довольно высоко, что облегчает эксплуатацию скважины и снижает требования к насосу и трубам.

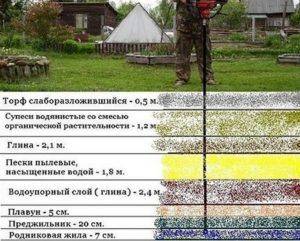

Расположение водоносного слоя

Однако, несмотря на все плюсы подобную скважину своими силами делают очень редко, так как она является слишком глубокой.

Согласно расчетам, при глубине залегания вод свыше 20 м делать скважину своими руками нецелесообразно – нанять профессионалов со специнвентарем будет дешевле.

Если вы добрались до безнапорной воды на отметке 12 – 15 м, лучше не останавливаться, а по возможности углубляться далее, чтобы добраться до известняка. Известняковая скважина по сравнению с песчаной имеет целый ряд преимуществ, среди которых большая производительность (5 куб. м/сут против 2-х) и более длительный срок эксплуатации – 50 лет против 15-ти.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Разведочное бурение и анализ воды

Разведочное бурение проводят для определения качественного источника воды на участке, а также для проведения анализа добытой воды. Иногда она служит временным источником, пока не будет окончательно принято решение о капитальной скважине. Разведочный стол называют иглой.

Самый точный результат даст, конечно, разведочное бурение

Для этого нужна буровая штанга, буровой снаряд и обсадка, которые будут составлять одно целое. Бур остается в земле. Такая скважина выполняется ударной технологией. Особых буровых инструментов для этого не требуется. Проходка составляет до трех метров в час, а максимальная глубина – до пятидесяти метров.

Простейший фильтр будет иметь на конце своем копьевидный наконечник, в середине состоять из трубы отверстия, а на верхушке – из шарикового клапана.

Добытую таким образом воду отдают в любую лабораторию по исследованию природных ресурсов для проверки на минеральные вещества, активность ионов водорода, содержание металлов, щелочей, растворенных кислот.

https://youtube.com/watch?v=6fEh5sKPTp8

Технология бурения артезианской скважины на воду

При заказе бурения артезианской скважины желательно проконтролировать весь процесс бурения от начала до конца, чтобы понимать, что делают бурильщики, и не мухлюют ли они, упрощая себе работу. Данная статья призвана дать понять владельцу земельного участка технологию бурения артезианских скважин на воду (на известняк), чтобы правильно принять работу у буровиков и не потратить деньги впустую.

Технология бурения артезианской скважины на воду включает 3 этапа:

1. Разрушение породы.
2. Удаление породы из скважины.
3. Обустройство стенок скважины обсадными трубами.

Для бурения скважин используются передвижные буровые установки на базе грузовых автомобилей МАЗ, ЗИЛ и КамАЗ (импортные буровые установки базируются еще и на гусеничных машинах для труднопроходимой местности). Способ бурения называется роторным, поскольку для вращения долот используется ротор на буровой установке.

В качестве бурильного инструмента используется шарошечное долото разных диаметров. Транспортировка пробуренных пород н поверхность осуществляется с помощью специального раствора, поступающего в скважину через буровую штангу.

Верхние породы бурятся крупным долотом (неизвестно, придется использовать одну, две или даже три трубы для обсадки артезианской скважины, а чтобы поместить их одну в другую, нужен больший диаметр бурения, поэтому сначала бурят большим долотом).

В процессе вынимания пород грунта буровик должен фиксировать изменения породы в буровой журнал.

При прохождении неустойчивых пород для промывания скважины применяют глинистый раствор. Если бурение начинается сразу с глинистых слоев, то раствор сам по себе получится глинистым. Чтобы сделать глинистый раствор искусственно, используют бентонитовую глину (иногда с небольшим добавлением цемента).

Когда бур дойдет до твердого известняка, бурение на время прекращают и оборудуют скважину обсадной трубой наибольшего диаметра для защиты от осыпания стенок скважины и проникновения внутрь поверхностных вод из вышележащих слоев грунта.

В зависимости от типов грунта может использоваться до трех обсадных труб для обустройства артезианской скважины (например, если в твердой породе известняка присутствуют глинистые жилы). Конструкцию из трех обсадных труб называют телескопической.

После обсаживания скважины до известняка в обсадной трубе известняк бурится долотом меньшего диаметра (в этом процессе известняк промывается чистой водой, чтобы грязный раствор не попал в чистый водоносный слой по завершении бурения). Затем в пробуренное отверстие опускается эксплуатационная перфорированная труба. Трубы промываются до появления чистой воды.

Очень важным моментом при бурении артезианской скважины является изоляция нижних чистых слоев воды от верхних. Для качественной изоляции применяется материал компактонит. Это гранулы сухой глины, которые при встрече с влажной средой разбухают в несколько раз, препятствуя проникновению влаги в скважину. Данный способ изоляции обоснованно дороже остальных. Перед заказом бурения обязательно уточните, какую изоляцию использует буровая фирма.

По завершении всех работ по бурению артезианской скважины буровики делают все необходимые замеры и проверяют скважину. Затем владельцу выдается паспорт, в котором указана глубина скважины, дебет, высота уровня воды и другие характеристики .

Трубы для артезианской скважины

Для артезианских скважин в качестве обсадных, как правило, используются стальные трубы, но сейчас становятся популярными и металлопластиковые трубы. Для соединения труб раньше использовали сварку, но она зарекомендовала себя как рискованный способ соединения. Поэтому сейчас производятся трубы с резьбовыми соединениями. В качестве эксплуатационных применяются трубы из пластика и его видов, а также стальные.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Этапы проведения работ

Использование шнеков обеспечивает возможность создания скважин различного назначения в вертикальном либо горизонтальном направлении. При необходимости в ходе бурения применяются обсадочные трубы либо технология тампонирования стенок отверстия бетоном с поверхности под давлением.

Рабочий процесс включает несколько этапов:

• геологическую разведку с помощью специального оборудования, обеспечивающую правильность выбора участка под будущее гидрологическое сооружение;
• рытье котлована для последующего сбрасывания шлама на расстоянии около 1 м от намеченного места разработки скважины (его объемы рассчитываются исходя из размеров отверстия);
• подготовку оборудования, его монтаж на устойчивую платформу (для буровой установки, размещенной на шасси, создаются опорные точки во избежание ее подвижности во время проведения работ);
• углубление первого шнекового бура в породу, его извлечение на поверхность и возврат в исходное положение (данные операции проводятся для предотвращения налипания грунта на рабочий механизм);
• подсоединение к рабочему инструменту новой секции для достижения необходимой глубины.

По окончании всех работ поэтапно проводится выемка шнека с обязательным соблюдением специального технологического регламента во избежание его повреждений либо потери:

• колонну механизма поднимают до такого уровня, чтобы верхняя часть инструмента полностью находилась над поверхностью, а последующая секция возвышалась над ней примерно на 15%;
• для фиксации конструкции под спираль устанавливают швеллер;
• металлические крепежные скобы извлекают, бур демонтируют.

Выбор типа скважины

Ствол для скважины может быть:

• Фильтровым – песчаный колодец;
• Безфильтровым – артезианский колодец;
• Колодцем трубчатым.

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

• низкая производительность;
• вероятность заиливания;
• попадание в скважину грунтовой или поверхностной воды.

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

Способы бурения скважины?

Выбор способа, который бы помог добраться до нужного водоноса, зависит, в первую очередь, от глубины залегания и особенностей грунтов. Выбирать же придется среди таких методов бурения:

• шнековый;
• роторный;
• ударно-канатный;
• ручной.

Каждый из перечисленных способов имеет преимущества, однако не всякий поможет добраться до глубоких пластов водных запасов. На какую глубину бурения можно рассчитывать, используя обозначенные виды бурения скважин, поговорим далее.

Бурение шнеком

Шнековая проходка скважины самая простая из применяемых механизированных технологий. Бурение происходит с помощью вращения винтоподобного приспособления, которое сначала разрыхляет грунт, врезаясь в него, а затем поднимает его к устью скважины. Бурить таким способом можно на глубину до 80 м при ширине колодца от 10 до 60 см.

Преимущество шнекового бурения в простоте технологии и ее сравнительно невысокой стоимости. В регионах с сухими и не твердыми грунтами такой способ бурения скважин предпочтительнее других, если бурить до верховодки или «на песок». Есть возможность достать шнеком до известняка, если он залегает не глубоко.

Роторные бурильные установки

Роботу роторного бура можно сравнить с действием строительного перфоратора. Порода разбивается за счет вращения рабочей части и удара, который обеспечивает гидравлический механизм. Разрушенный грунт выводится на поверхность благодаря непрерывной промывке ствола глинистым раствором. Различают такие виды промывки:

• прямая;
• обратная.

Прямая промывка легче осуществима технически. При этом раствор подается в ствол и выходит к устью по затрубному пространству (между обсадными трубами и краем пробуренного ствола).

Обратная промывка сложнее технологически, однако дает лучшее вскрытие водоносного пласта и больший дебет скважины при последующей эксплуатации. Промывная жидкость заливается в затрубное пространство, после чего откачивается насосным оборудованием вместе с разрушенной в процессе бурения породой.

Роторное бурение самое технически сложное и дорогостоящее из применяемых методов, но незаменимо при желании достичь глубоких артезианских водоносов, особенно на сложных для проходки грунтах. Глубина бурения ротором достигает 300м, что позволяет вскрыть любые глубокорасположенные артезианские пласты. Еще одним преимуществом метода является высокая скорость проходки ствола.

Ударно-канатное бурение

К новым способам проходки ствола ударно-канатный метод не отнесешь, так как он является одним из первых, что применялся механизировано еще в начале прошлого века. Несмотря на то, что технология во многом не совершенна, она применима до сих пор ввиду своей простоты и хорошего качества изготовленной скважины.

Бурить грунт таким методом приходится долго. Суть проходки ствола в том, что с высоты падает тяжелый, зауженный снизу цилиндрический предмет (стакан) и за счет этого разбивает грунт. Выборка разрушенной породы происходит тем же стаканом, устроенным так, что грунт заходит в его полости и поднимается наверх вместе со снарядом. Подъем стакана происходит с помощью троса и лебедки, что установлена на треноге, или другом надежном каркасе, возвышающимся над уровнем почвы.

Для разрушения твердых пород, встречающихся на пути проходки ствола, используется ударная штанга, что бьет по стакану сверху, многократно умножая усилие. Часто для этих же целей дополнительно используется наконечник, выполняющий функцию долота.

Несмотря на трудоемкость ударно-канатного способа бурения, технология имеет и ряд преимуществ, главное из которых, — качественное вскрытие водоносного пласта с минимальным его загрязнением. Второй несомненный плюс, — технологическая простота, благодаря чему этот способ бурения скважин многие домовладельцы, как показывает опыт, с успехом применяют при устройстве неглубоких колодцев своими руками.

Как чаще всего бурят своими руками?

С учетом того, что ручное бурение является очень трудоемким, на изготовление глубокой скважины рассчитывать не приходится. Опыт свидетельствует о том, что бурить глубже 10 м своими руками даже с несколькими помощниками тяжело физически, и на это уходит слишком много время.

Для самостоятельной проходки ствола обычно применяется ручной бур, что, по сути, является укороченным шнеком (принцип воздействия на грунт тот же). Вращение бура происходит за счет ворота, находящегося над поверхностью. При заглублении для соединения шнека и ворота используются соединительные штанги.

Классификация и общая характеристика способов бурения

Процесс бурения состоит из разрушения породы на забое шпура (скважины) буровым инструментом и удаления продуктов разрушения (буровой мелочи) из него.

При всех способах бурения выполняются следующие основные операции: подготовка и установка бурильной машины для начала работ, бурение (разрушение породы) с очисткой забоя скважины от продуктов разрушения, наращивание бурового става для достижения требуемой глубины бурения и его разборка после окончания работ, смена изношенного бурового инструмента и передвижение машины на новую точку бурения шпура или скважины.

В настоящее время применяются вращательный, ударно-поворотный, ударно-вращательный и вращательно-ударный способы бурения шпуров и скважин (механические способы бурения), а также огневое и комбинированное бурение. Исследуется эффективность применения энергии ВВ при взрывном бурении скважин, а также высоковольтных электрических разрядов при электроимпульсном бурении.

При вращательном бурении инструмент вращается вокруг оси, совпадающей с осью шпура или скважины и одновременно с определенным усилием подается на забой. Величина усилия задается из условия превышения предела прочности породы на вдавливание на площади контакта режущих лезвий инструмента с породой. При этом происходит последовательное разрушение от вдавливания и скалывание частиц породы с забоя. Продукты разрушения удаляют с помощью витых штанг (при бурении шпуров), шнеков (при бурении скважин), промывкой забоя водой или продувкой воздухом.

На горных предприятиях применяют: вращательное бурение шпуров резцами с помощью ручных и колонковых сверл; вращательное (шнековое) бурение скважин резцами и алмазным инструментом с помощью буровых станков.

При ударном способе бурения инструмент (долото или коронка) наносит удар по забою и разрушает породу под лезвием. После каждого удара инструмент поворачивается на некоторый угол, чем обеспечивается последовательное разрушение всей площади забоя и получение круглого сечения шпура или скважины.

При ударно-поворотном бурении обычным и погружными бурильными молотками (перфораторами) инструмент поворачивается прерывисто только в промежутках между ударами вмонтированным в молоток поворотным устройством. В некоторых конструкциях бурильных молотков поворот инструмента происходит в период нанесения удара поршнем по инструменту.

При ударно-вращательном бурении погружными пневмоударниками и бурильными молотками с независимым вращением удары наносятся по непрерывно вращающемуся инструменту. Разрушение породы при этих способах бурения происходит только в результате внедрения буровой коронки при ударах.

При вращательно-ударном бурении удары наносятся по непрерывно вращающемуся под большим осевым усилием инструменту. Разрушение происходит как в результате внедрения инструмента при ударах, так и вследствие скола породы при вращении инструмента.

Бурение шарошечными долотами выполняется как при ударном способе долотами чистого качения и при вращательно-ударном — долотами со скольжением, в которых зубцы, наряду с перекатыванием по забою, срезают породу скользящим движением вдоль поверхности забоя.

При огневом бурении разрушение породы на забое скважин происходит за счет термонапряжений, возникающих при быстром нагреве поверхности породы потоками раскаленных газов (2000°С), вылетающих из сопел горелки со сверхзвуковой скоростью (2000 м/с и более).

При взрывном бурении разрушение породы на забое скважин происходит последовательными взрывами небольших зарядов ВВ. Известны два метода взрывного бурения: патронный — с помощью патронов жидких или твердых ВВ, взрывающихся на забое от удара или детонатора, и струйный, при котором через бур на забой подаются жидкие компоненты ВВ (горючее и окислитель) и происходит формирование жидкого плоского заряда. Взрыв этого заряда вызывается впрыскиванием капли инициирующего состава (эвтектического сплава калия и натрия).

При электроимпульсном бурении разрушение пород на забое скважины происходит вследствие электрического пробоя его участка высоковольтным (до 200 кВ) разрядом. Мгновенно выделяемая энергия в канале пробоя разрушает породу, которую с забоя удаляют потоком диэлектрика, циркулирующего в скважине (соляровое масло, вода и т.п.).

Разрабатываются комбинированные способы бурения, в которых происходит совместное воздействие на забой ударного инструмента и шарошки (ударно-шарошечный способ), резцов и шарошек (режуще-шарошечный способ), шарошек и огневой горелки (термо-шарошечный способ), огневой горелки и ударного инструмента (термоударный способ).

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Производство работ

Для начала работы одним из способов бурения необходимо:

1. выбрать подходящее место для скважины;

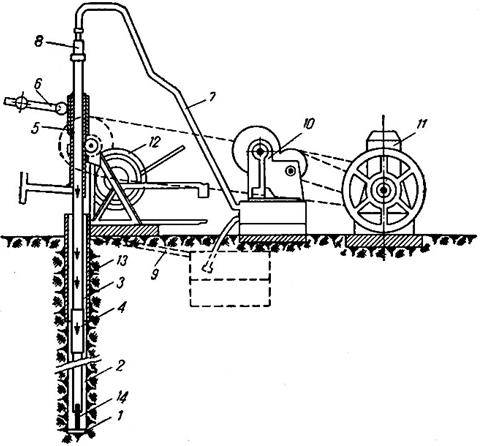

2. смонтировать каркас и прикрепить к нему лебедку, двигатель и вертлюг;
3. собрать и закрепить первое колено буровой штанги, подтянув его при помощи лебедки к вертлюгу;
4. смонтировать части трубы на резьбовой замок;
5. оборудовать емкости для размещения технической жидкости (количество 7 штук), для этого необходимо выкопать приямки величиной 1х1м и связать их неглубокими траншеями;
6. глину соединить с водой и поместить смесь в системе мини-колодцев;
7. подать раствор в зону бурения при помощи насоса.

В процессе бурения промывочная жидкость поступает на вертлюг, а затем в штанги. Отработанный материал находится в траншее у рабочей зоны, в дальнейшем он перемещается в ближайший приямок, после того как отстоится. По мере углубления штанги в почву на кронштейне по раме опускается двигатель, вертлюг и редуктор. После получения необходимой глубины механизм достают лебедкой и монтируют к нему еще одно колесо штанги.

Процесс повторяют до тех пор, пока не получится отверстие нужной глубины. Для выставления угла бурения и регулировки наклона каркаса необходимо штангу центрировать калибрующим кронштейном. При помощи выносного пульта изменяется скорость вращения бура.

Существует несколько признаков, по которым возможно определить водоносный слой:

• в первом приямке виден светлый вымываемый грунт;
• три слоя грунта, два из них более плотные и один более пористый;
• скорость бурения падает;
• снижение уровня воды в полученной скважине.

Малогабаритную буровую установку извлекают после того, как появился водоносный слой. Делают это при помощи технической жидкости, которую закачивают в скважину, и она размягчает почву, затем достают лебедкой буровую штангу. Следом за демонтированной техникой в скважину устанавливают специальную обсадную колонну из трубы (стенки трубы должны быть покрыты перфорацией и обернуты геотканью).

Рекомендуется использовать асбестовую, чугунную или полимерную трубу (непластифицированного поливинилхлорида – НПВХ, полиэтиленовой – ПЭ, полипропиленовой – ПП) и электросварные муфты. Диаметр обсадной трубы может быть 120-150 мм, а толщина стенки 6-7 мм. Трубы, которые подходят для питьевой воды (не для канализации), – это труба из ПП или НПВХ. В нижней части трубы располагают фильтр, который оборудован сеткой из нержавеющей стали длиной 2-3 м. Трубы по резьбовым соединениям опускаются в скважину частями по 3 метра. Для того чтобы она не провалилась, ее необходимо придерживать двумя подхватами.

Завершающим этапом работы является обвязка и обустройство шахты.

В настоящее время не составит особого труда приобрести малогабаритную установку для бурения водных скважин, так как всю необходимую информацию можно узнать в интернете. Главное, при выборе и покупке МБУ сотрудничать с крупными и надежными производителями, потому что они могут предложить более лояльную цену на буровую установку

В зависимости от типа почвы, на которой планируется провести скважину, необходимо правильно выбрать модификацию бурового механизма, обратить внимание на мощность двигателя, частоту вращения бурового оборудования, крутящий момент, калибр бурения, срок гарантии

О том, как правильно осуществить бурение скважин малогабаритной установкой, смотрите в следующем видео.

Технология

Роторная

Наиболее распространенным методом бурения считается роторный способ. Он широко применим в районах твердыми почвами, а именно с суглинистым или гравийным типами почв.

При работе используется бур-долото, являющийся продолжением бурового снаряда. Снаряд прикреплен к ротору, при помощи которого и начинает вращение. Сам ротор движется благодаря вращению приводного вала, работающего от электродвигателя. Далее движение ротора трансформируется в движение бура, и буровой снаряд постепенно вертикально углубляется на необходимую глубину.

Для удаления разрушенных пород применяют метод промывки, в котором используется глиняный раствор. Подготовленный раствор подается в скважину и выносит со дна излишки почвы, далее отработанный раствор поступает в приемный резервуар, из которого после отправляется на дальнейшую промывку скважины. Глинистый раствор также играет роль охладителя буровой установки. При бурении скважин роторным способом для предотвращения осыпания и оседания почв в новую скважину устанавливаются обсадные колонны.

Буры, применяемые для прокладки скважины и выноса породы, несколько отличаются. В зависимости от твёрдости слоёв почвы выбирают спиральный бур – для суглинистых слоёв и гравия, а для сыпучих, к примеру – песчаных подходит бур-ложка, представляющий собой подобие цилиндра, имеющего специальные отверстия.

Роторное бурение наилучшим образом подходит для работ на дачном участке, обычно используется метод бурения с одной прямой промывкой и этого, как правило, оказывается достаточно. Выкачивание раствора из затрубного пространства позволяет более качественно вскрыть водоносный слой, но это более дорогая по своему оснащению технология и применяется редко.

Шнековая

Шнековое бурение подходит для каменистых грунтов, тяжёлых и не сыпучих. Этот вид бурения позволяет прокладывать скважину любой желаемой ширины. В зависимости от твёрдости слоёв грунта и желаемой глубины скважины используется более или менее мощная техника.

При необходимости буровая установка располагается на специальной мощной платформе. Бурение с помощью шнека неглубоких скважин не предполагает участие спецтехники.

Шнековый винт, или «Архимедов» винт состоит из бура с резцом и сопровождающих его по всей длине лопастей, от вращения которых происходит дробление породы, а лопасти подают отработанный грунт наверх.

Прочие

Применение тяжёлой спецтехники позволяет добиться высокого качества добываемой воды, как правило, это ударные методы добычи воды, техника оборудована специальными насадками из твёрдых сплавов.

Для прокладки скважины в скальных породах на большую глубину, это могут быть скважины до 1000 метров, используется метод бурения с применением алмазных колонок.На конце бура, работающего как долото, располагается упрочнённая насадка в виде кольца. Порода разбивается не в крошку, а кусками в форме колец, и так подаётся наверх. Колонковое бурение – это сравнительно недорогой способ, но всё зависит от твёрдости породы.

Метод гидробурения позволяет добиться хороших результатов, но работы по приготовлению скважины играют ведущую роль и весьма трудоёмки. Глубина пролегания скважин может достигать 120 метров. Такая скважина сможет многие годы работать как автономная система водоснабжения. При гидробурении необходимо выкопать специальные приямки для размещения бурового раствора, это ямы размером с кубометр. Далее из них под напором подаётся специально заготовленный раствор глины и воды.

Эта жидкость охлаждает бурильный инструмент, шлифует стенки будущего колодца и укрепляет их, выносит грунт на поверхность. В конце работы скважину промывают водой и устанавливают необходимый насос. Для гидробуровой установки необходим преобразователь тока, лебёдка для перемещения труб, бензиновая мотопомпа для перекачки раствора, бур можно использовать лепестковый или разведочный.
