Как соединять и монтировать металлопластиковые трубы

Соединение труб из металлопластика

Проведение монтажа систем из металлопластиковых изделий имеет много общего с прокладкой полипропиленовых или металлических труб, но в данном случае не пользуются сварными соединениями. При сборке конструкции водоснабжения или отопления желательно придерживаться прямолинейности, но, если имеется необходимость, делают изгиб трубопровода.

Чтобы правильно изогнуть трубу, нужно иметь в своем распоряжении инструмент под названием трубогиб. До того, как подсоединить металлопластиковую трубу, выполняют ряд подготовительных мероприятий.

Прежде всего, составляют проект, чертят схему будущей системы и с максимальной точностью определяют количество переходных и связывающих элементов, которыми являются фитинги. Для правильного соединения изделий из металлопластика потребуется определенный комплект инструментов – он должен соответствовать используемым в монтаже фитингам.

Набор специальных инструментов для осуществления работы с различными фитингами:

  1. Труборез. Его применяют при необходимости обрезать полипропиленовые, металлопластиковые и другие виды труб до требуемой длины. Инструмент имеет широкое режущее лезвие и рычажный узел, передающий усилия от рукояток. В итоге рез получается ровным, а это обстоятельство имеет большое значение при любом варианте соединения труб. Благодаря применению этого инструмента, период монтажа конструкции значительно сокращается.
  2. Два накидных ключа в паре. Они нужны для установки зажимных фитинговых элементов. Один из ключей играет роль фиксатора, а второй задействуют для работы с зажимной гайкой.
  3. Разводной ключ. Требуется, когда необходимо выполнить подключение металлопластиковых труб, объединенных в контур, к металлическим трубопроводам. Работу выполняют при помощи особых фитингов, имеющих резьбу.
  4. Калибр. Это приспособление не только помогает проверить правильность выполнения среза изделий, имеющих разный диаметр – с его помощью можно с внутренней поверхности отрезанного участка трубы снять фаску. Без использования калибра не удастся добиться правильно сделанного и надежного соединения элементов трубопровода из металлопластика.
  5. Эспандер. Способен расширять внутренний диаметр труб при обустройстве неразъемных соединений.
  6. Трубогиб. Данный массивный инструмент необходим в работе, особенно для тех домашних мастеров, которые хотят проложить металлопластиковую магистраль быстро и правильно.
  7. Клещи обжимные. Относятся к профессиональному и дорогостоящему инструменту. Их используют для выполнения пресс соединения, которое предусматривает запрессовку обжимных пресс-шайб на фитингах. Клещи бывают двух разновидностей – ручными и гидравлическими. В комплект к ним прилагают специальный шаблон, служащий для проверки качества и геометрии соединений.
  8. Пресс, предназначенный для надвижного фитинга. Он бывает ручным или с гидравлическим приводом.

Инструменты, которые нужны для проведения монтажа, различаются по качеству в зависимости от компании-производителя. Профессиональные изделия служат более длительное время, но и стоимость их выше.

Чтобы узнать, как соединить металлопластиковую трубу с фитингом, потребуется ознакомиться с правилами проведения монтажных работ с различными соединительными элементами. Также нужно придерживаться последовательности выполнения сборки (подробнее: “Как происходит сборка металлопластиковых труб – пошаговое руководство выполнения соединений”).

Схемы разводок для санузла и ванной

Когда строительные работы проводятся в ванных и туалетах используют три различные схемы разводки. В частных домах желательнее всего использовать коллектор.

Эффективная коллекторная система

Это удобный и испытанный вариант, который предполагает подключение всех объектов к центральной трубе с использованием подводящей пары. Это позволит крану производить регулировку или вовсе отключать подачу воды для каждого сантехустройства в отдельности.

Если использовать последовательную разводку, то у всех устройств будет свой запорный кран. Приборы для регуляции будут помещены в одно место – коллектор, его следует разместить в специально отведенном месте. Подводящие трубы, которые имеют минимум соединений, не нуждаются в постоянном контроле, а это позволяет их скрыть. Недостатком такой системы является ее высокая стоимость, ведь для каждого подключения нужно будет купить специальный запорный кран.

Эта система является весьма сложной, и все работы по установке следует проводить точно и осторожно. Достоинством этой системы является то, что при поломке отдельного устройства не нужно полностью отключать ванную комнату от водоснабжения – просто нужно перекрыть запорный кран, который отвечает за сломанное устройство

Последовательная система подсоединений

При последовательном подключении все сантехустройства подключается к магистральной трубе с помощью тройника. Этот способ наиболее подходит для ванных с не очень большим количеством точек. Плюсом является то, что последовательную разводку можно сделать уже после окончания ремонта, если использовать открытую систему укладки труб.

Весь процесс сборки довольно простой – трубу прокладывают от одного устройства к другому, и одновременно с этим из тройника выводят подводящий элемент.

Затраты в финансовом плане будут минимальны, однако важно помнить, что при большом количестве точек силы напора воды может не хватать. Система разводки с проходными розетками

Система разводки с проходными розетками

Если выбор пал на эту систему разводки, то подключение сантехники происходит так же, как в последовательном варианте, однако устанавливаются розетки, а не тройники. Данная система используется только в частных домах, поскольку для нее требуется труб большой длины, установка насоса, который должен обеспечивать должный напор подачи воды.

Во время работ по соединению следует учитывать такие нюансы:

  1. минимальное количество соединений;
  2. трубы и обжимные муфты должны быть изготовлены из одинакового материала;
  3. для трубопровода желательно сделать изоляцию, которая будет предотвращать появление конденсата;
  4. систему следует делать так, чтобы был свободный доступ к счетчикам, фильтрам и разъемным соединениям.

Четкое следование всем этим правилам поможет сделать долгосрочную и качественную систему, которая будет четко и исправно служить долгие годы.

Система разводки с проходными розетками

Работа по установке труб для канализации имеет целый ряд своих особенностей. Тут следует установить трубы крупного диаметра, предусмотреть наклон трубопровода. Для нормального и беспрепятственного отвода воды и предупреждения засоров следует помнить:

  • необходимо выдерживать наклон по направлению к сливному коллектору;
  • категорически нельзя делать отводы под углом 90 градусов;
  • установить особые тройники со съемными крышками перед поворотами, где могут образовываться засоры;
  • собирая систему, нужно оставить запас, который будет служить при температурном расширении изделий;
  • для канализации использовать трубы, диаметр которых обеспечит хорошую проходимость по ним.

Правила монтажа конструкции

Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.

После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).

Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.

Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.

Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.

Видео 3

Монтаж соединений с помощью резьбовых фитингов

В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).

В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.

Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).

Видео 4

Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер

При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера

Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.

При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.

Монтаж соединений с помощью обжимных (пресс) фитингов

В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.

Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.

Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.

В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.

Видео 5

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.

Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.

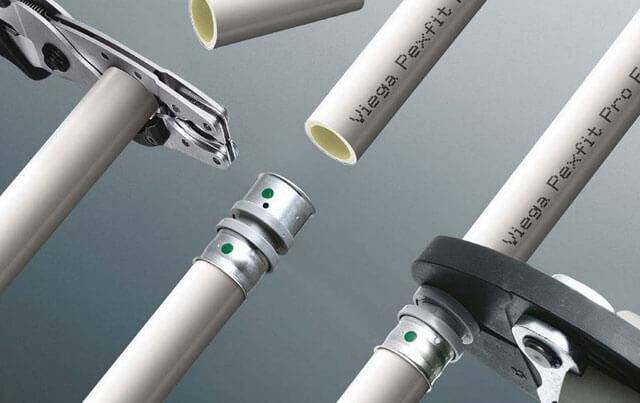

Установка металлопластиковых труб своими руками с использованием пресс-фитингов

Устройство соединения труб с помощью пресс-фитингов имеет ряд преимуществ:

  • в отличие от винтовых пресс-фитинги образуют неразъемные соединения, которые не нуждаются в контроле и подтяжке;
  • соединения прочные и долговечные, срок службы может достигать 50 лет,
  • допустимое рабочее давление в местах стыковки – 10 атм;
  • допустима их крытая установка, заливка бетоном.

Если было принято решение использовать металлопластиковые трубы – монтаж своими руками можно осуществить просто и быстро, если использовать пресс-фитинги, поскольку в этом случае не требуется сварка, пайка и нарезание резьбы.

В трубу до упора устанавливают фасонную часть фитинга. На гильзу накладывается зажим ручного или гидропресса. Рукоятки инструмента сводят до упора.

Цены на материалы и услуги

Средняя цена по установке металлопластикового трубопровода стартует от 3000 рублей. Естественно, стоимость материалов в эту сумму не входит. Окончательная цена определяется в зависимости от объема и сложности работы, способов установки и сопутствующих расходов. Погонный метр металлополимерной трубы с диаметров 16 мм стоит в среднем 75 рублей, с диаметром 26 мм – 185 рублей. Цена на фитинги – от 109 до 300 рублей.

Правильный подход к установке и качественные материалы помогут сделать прочную систему, которая будет служить долгое время без протечек, ремонтных работ и лишних финансовых затрат.

Подготовка к монтажу

Начинать устройство трубопровода следует с плана разводки. По нанесенной на стены квартиры разметке определяют общую длину трубопровода и отдельных участков.

После расчета количества выбирают и закупают необходимый материал и приступают к монтажу металлопластиковых труб отопления. Кроме этого, необходимо купить или взять в аренду специальные инструменты.

Инструменты

Для резки используют специальный труборез, с помощью которого угол разреза получается строго перпендикулярным к продольной оси изделия. Иногда металлопласт режут ножовкой, но качество среза от этого ухудшается.

Для восстановления круглой формы используют калибратор. После отделения заготовки его вставляют в торец и восстанавливают первоначальную форму, а также развальцовывают срез наружу.

Некоторые виды калибраторов имеют специальные выступы для снятия фасок. Но чаще эту работу выполняют другим инструментом – зенкером. Он предназначен для удаления с торцов заусениц и снятия фаски. Кроме этих инструментов нужно иметь молоток, шуруповерт, разводные ключи, а для работы с неразборными фитингами понадобятся клещи.

Клещи бывают двух видов – ручные и гидравлические, но предназначены они для одной работы. Ими запрессовывают шайбы на фитинги. Для устройства неразъемных соединений внутренний диаметр труб необходимо расширить. Для решения этой задачи надо приобрести эспандер.

Порядок подготовки

Благодаря эластичности металлопластиковые трубы хорошо гнутся, поэтому их сматывают кольцами, и продают бухтами длиной от 40 до 200 метров. Чтобы правильно отрезать заготовку, необходимо измерить длину соответствующего участка по разметке на стене и прибавить с каждой стороны по пятнадцать миллиметров для соединения с фитингом.

После разрезания торец следует проверить на наличие заусениц и удалить их зенкером. Заодно нарезается фаска. Калибратором восстанавливают сечение, и развальцовывают край.

Кроме этого, требуется снять фаску внутри трубы, что можно сделать строительным ножом если на калибраторе нет специального выступа. Заканчивается подготовка выравниванием нарезанных изделий.

Как выровнять кусок металлопластиковой трубы

Отмотать пластиковую трубу идеально ровно еще никому не удалось. Но дизайн квартиры вряд ли улучшит кривой трубопровод. Чтобы выровнять «волны» и неровности, достаточно иметь ровную поверхность большой площади, например, кусок толстой фанеры размером 1,5 х 1,0 метра.

Отрезанную заготовку следует обернуть мягкой тканью и прокатывать по фанере до полного распрямления. Во время выкатывания могут деформироваться торцы заготовки, поэтому калибровку стоит выполнять после выравнивания.

Сферы применения металлопластиковых элементов

Трубы из металлополимеров широко используются при обустройстве индивидуальных домов, в промышленном строительстве и сельском хозяйстве.

Изделия из металлопластика широко применяются в частном и промышленном строительстве. На этой фотографии представлены трубы, используемые для прокладки отопительных систем

Основными областями их использования являются:

  • транспортировка жидкостей, газообразных агентов;
  • прокладка систем водоотведения, водопроводов, отопления;
  • в конструкциях, предусматривающих перенос сжатого воздуха;
  • подводка компонентов отопления к радиаторам, устройство теплого пола;
  • монтаж кондиционирующих схем;
  • защита и экранирование проводов (в первую очередь силовых);
  • сооружение поливочных систем.

Металлопластик не рекомендуется применять:

  • при организации систем центрального отопления с предполагаемым устройством элеваторных узлов;
  • в местах с присвоенным уровнем пожарной безопасности «Г»;
  • при предполагаемой подаче горячей жидкости в трубопроводе с рабочим давлении >10 бар;
  • в помещениях, где планируется разместить источники теплового излучения с поверхностной температурой свыше 150 градусов С.

Кроме того, металлополимерные трубы нежелательно использовать в предохранительных, сигнальных, переливных, расширительных схемах и в противопожарных водопроводах.

Обзор фитингов для металлопластиковой системы

Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску)

Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.

Вариант #1: цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

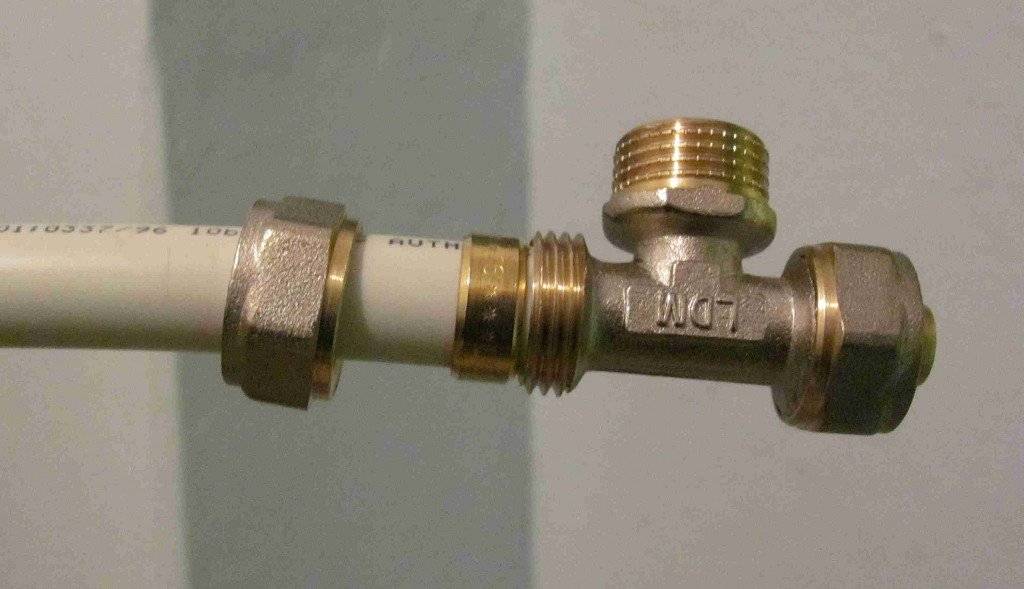

Вариант #2: компрессионные

Широко используемые для соединения труб детали, которые можно назваться условно-разъемными

Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали

Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов

Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.

Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.

Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

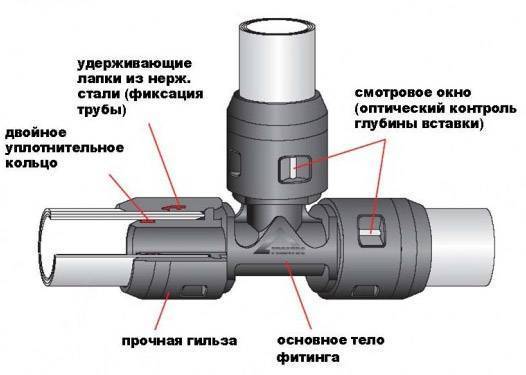

Вариант #3: пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

Вариант #4: пресс-фитинги

Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.

Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи

Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.

Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.

Монтаж труб из разных видов материалов

Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.

Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.

Ассортимент фитингов разной формы

Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:

  • переходники для соединения труб с различным диаметром;
  • тройники, обеспечивающие ответвления от центральной трубы;
  • уголки для изменения направления потока;
  • водорозетки (установочные колена);
  • крестовины, позволяющие организовать различные направления потока для 4-х труб.

Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.

Предназначение

Занимаясь ремонтом или строительством, каждый старается применять качественные материалы. Именно по этой причине при подключении отопления, водопровода и в прочих сферах в основном используются металлопластиковые трубы. Они выделяются среди прочих долговечностью и необычайной прочностью.

Главными достоинствами металлопластиковых труб являются несколько важных свойств.

  • Долговечность.
  • Проводимость тепла низкая. Данная функция позволяет использовать их как прокладку горячего водопровода.
  • Проявление стойкости при высоких температурах.
  • Герметичность. Труба в двадцать миллиметров не позволяет пройти свету и кислороду.
  • Морозоустойчивость. Металлопластиковые трубы не деформируются при температуре в минус пятьдесят градусов Цельсия.
  • Устойчивы к коррозии.
  • При термическом воздействии не расширяются.
  • Стойкие к солевым отложениям.

Помимо плюсов, у таких труб имеются и недостатки.

Теплопроводность у пластика намного меньше, нежели у алюминиевых. Если сначала пустить по трубам горячую, а затем холодную воду, металлическая фольга (после расширения) изначальную форму примет быстрее пластика.
Металлопластиковая труба может подтекать в месте соединения, где устройство ослабевает. Различия коэффициентов расширения металла и пластика является основным недостатком

Поэтому данную особенность необходимо принимать во внимание при монтаже. Но также следует помнить, что трубы должны прокладываться с запасом

В местах трубного сгиба устанавливается компенсационная петля.
Течь может появляться и по другой причине. К примеру, алюминиевая проволока сгибается в разном направлении, однако может сломаться при попытке вернуть изначальную форму. Этот же принцип и с металлическими трубами. Пластик делает алюминий более пластичным, однако сгибать под острым углом изделия противопоказано. В противном случаи произойдет прорыв, который можно исправить только заменой.

Таблица с минимальными радиусами изгиба

Внешний диаметр металлопластиковой трубы (миллиметр)

16

20

26

32

40

Вид сгибания труб

Минимальный изгиб металлопластиковой трубы

Самостоятельно (вручную)

80

100

130

160

550

При помощи пружин

50

65

105

135

220

При помощи трубогиба

45

60

95

125

180

При выборе трубы необходимо отталкиваться от длины универсального продукта. Стандартная длина продаваемой конструкции варьируется от пятидесяти до двухсот метров. Однако можно купить продукцию и более короткую (в зависимости от масштаба запланированного ремонта).

Необходимо также обращать внимание и на внутренний диаметр. Самой тонкой считается труба в шестнадцать миллиметров

Для дома или квартиры специалисты рекомендуют приобретать изделие, имеющим небольшой диаметр. Оптимальным вариантом можно считать трубу с диаметром двадцать миллиметров.

Соединение металлопластиковых труб происходит при помощи специальных обжимных фитингов из латуни компрессионного вида. Фитинги могут различаться по конструкции, однако все имеют главную часть, которая вставляется внутрь трубы и обжимного кольца, надеваемого снаружи, которое служит для обжима.

В следующей таблице приведена общая характеристика всех металлопластиковых труб:

Коэффициент температуры

95 градусов Цельсия

Максимальная кратковременная температура

120 градусов Цельсия

Коэффициент давления

10 атм

Максимальное кратковременное давление

15 атм

Коэффициент расширения тепла

0,026 мм/м на 1 градус Цельсия

Коэффициент проводимости тепла

0,45 Вт/мК

Пригодность к эксплуатации

50 лет

Таблица технических характеристик взаимозависимых компонентов:

Внешний диаметр (миллиметр)

16

20

26

32

40

Внутренний диаметр (миллиметр)

12

16

20

26

33

Толщина стенки (миллиметр)

2

2

3

3

3,5

Масса одного погонного метра (килограмм)

0,12

0,17

0,3

0,37

0,43

Внутренний объем в одном погонном метре (литр)

0,12

0,2

0,32

0,53

0,86

Монтаж металлопластиковых труб

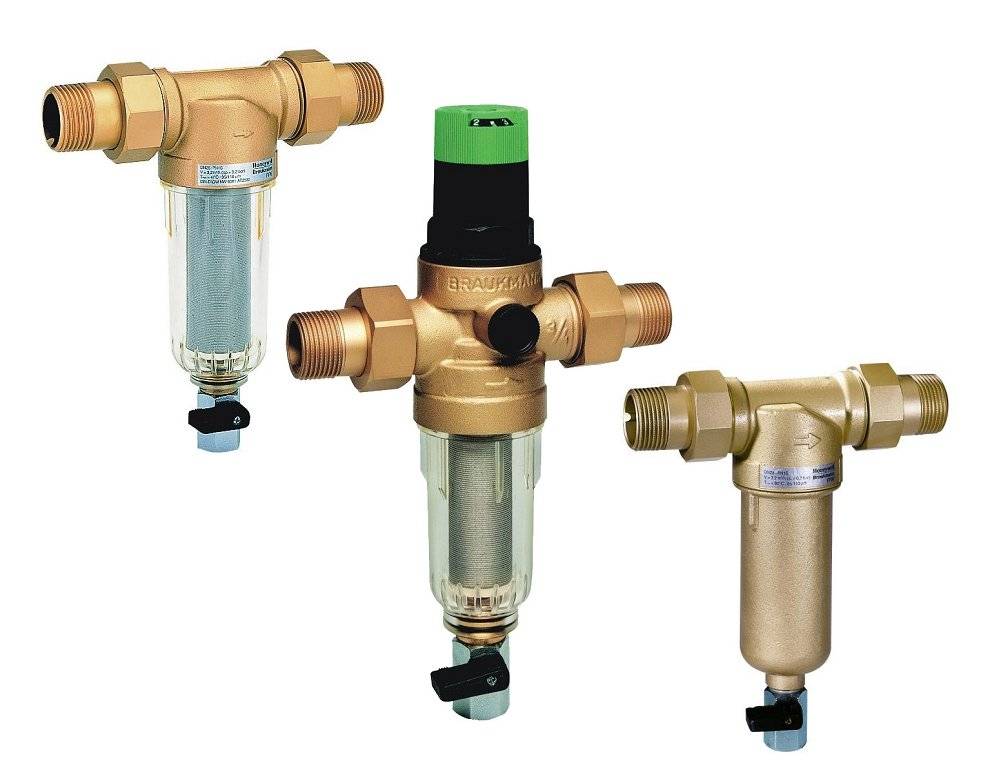

Установка водопровода своими руками начинается с установки фильтров грубой и тонкой очистки. Без этих приспособлений в водопровод будет попадать всякий мусор, песок и окалина из общего водопровода. Для металлопластиковых труб это губительно. На гладкой поверхности будут оставаться шероховатости и царапины, что существенно снизит срок эксплуатации.

Фильтры устанавливаются сразу за входными вентилями. После них обычно ставят счётчики для воды. Установить их можно своими руками, но опломбировать счётчики должен сотрудник Водоканала.

После этого выполняется нарезка труб в соответствии с заготовленными чертежами. Для этого вам понадобятся специальные ножницы. Металлопластиковые изделия состоят из трёх слоёв, которые соединяются клеевой прослойкой. Поэтому с такими изделиями необходимо обращаться очень аккуратно. Используя ножницы можно получить максимально гладкий срез. При использовании ножовки или других инструментов на срезах могут оставаться острые края, которые приведут к повреждению резиновых уплотнителей. Во время обрезки изделия могут деформироваться, вернуть им первоначальную форму можно при помощи калибратора.

Соединение металлопластиковых труб происходит при помощи фитингов. Делают это следующим образом:

  • Внутреннюю поверхность выравнивают при помощи калибратора.
  • Вставляют штуцер.
  • Затягивают обжимной хомут и наворачивают гайку.
  • Вставляют конец трубы с другой стороны фитинга.
  • Затягивают конструкцию ключами.

Как видите, монтаж водопровода своими руками не представляет особой сложности. Но существуют и некоторые нюансы:

Затягивать фитинги обязательно при помощи двух ключей. Один придерживает фитинг, другим наворачивают гайку

Делать это нужно крайне осторожно. Фитинговые соединения довольно хрупкие, приложив изрядное усилие, можно повредить конструкцию

Затягивать гайку необходимо до появления характерного треска. Слишком усердствовать тоже не стоит. Места резьбовых соединений рекомендуется для надёжности обрабатывать силиконом или герметиком.

В любой квартире найдётся угол, где трубу нужно просто согнуть. Пластик – это довольно гибкий и эластичный материал, но согнуть трубу своими руками вряд ли получится. Монтаж водопровода можно существенно упростить, используя пружину для сгибания металлопластиковых труб. Если трубы проходят не на виду, их сгибание будет оптимальным вариантом. Любой, даже самый дорогой фитинг, не исключает возможных протечек. На месте сгиба, труба остаётся целой, что не допускает протечек в принципе.

Монтаж водопроводных труб к стене можно выполнить, используя специальные сантехнические клипсы. Такие клипсы легко крепятся к любой ровной поверхности, после чего труба просто вставляется в зажим. Сантехнические клипсы бывают разных диаметров, соответственно они подходят для любых труб. Чтобы эти приспособления висели на стене ровно, рекомендуется выполнить предварительную разметку.

На этом монтаж водопровода своими руками, можно считать завершённым. Остаётся только осуществить подачу воды в квартиру.

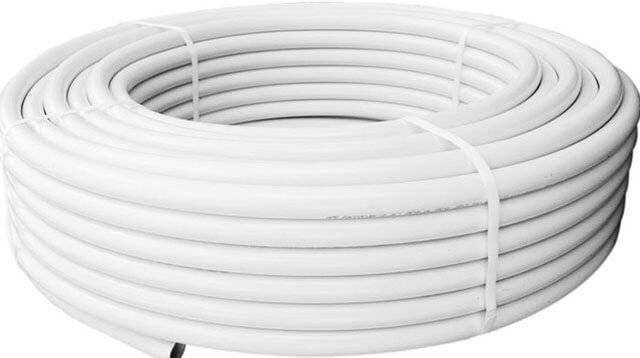

Достоинства и недостатки металлопластиковых труб

Трубы, сочетающие в себе алюминий и пластик, имеют массу положительных качеств, среди которых:

  • Длительный срок службы;
  • Экологическая безопасность;
  • Полная сопротивляемость коррозии;
  • Отсутствие внутреннего загрязнения, что обеспечивается ровной поверхностью;
  • Отличное сопротивление воздействию бытовой химии и прочим агрессивным веществам;
  • Небольшой вес и отличная гибкость;
  • Высокая пропускная способность по сравнению с металлическими аналогами;
  • Простота монтажа и ремонта, для которых не требуется особый опыт или специальное оборудование;
  • Почти безотходное использование;
  • Способность работать при нахождении в толще бетона;
  • Очень низкая теплопроводность;
  • Отличная звукоизоляция, благодаря которой шум движущейся жидкости совершенно не ощущается;
  • Отсутствие статического напряжения;
  • Хорошие визуальные показатели, позволяющие не тратить время и усилие на регулярное обновление покрытия;
  • Крайне низкая стоимость.

  1. Протекание в местах соединения труб при резком изменении температуры жидкости. У алюминия и полиэтилена разная степень расширения при перепадах температур: пластик увеличивается гораздо быстрее алюминия, из-за чего материал может повреждаться. На основной магистрали это происходит редко, а вот в местах соединения разных участков трубопровода могут возникнуть протекания. Именно поэтому стоит перед выбором материала точно знать, какую температуру выдерживает металлопластиковая труба, и убедиться в соответствии выбранного варианта предъявляемым требованиям.
  2. Особые требования к изгибу. Металлопластиковые трубы являются одним из самых гибких материалов в своем классе, но это не значит, что его можно многократно изгибать под самыми невероятными углами – такое воздействие может привести к повреждению обоих слоев. Также не стоит скручивать трубу – это обязательно станет причиной ее выхода из строя.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

  • Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
  • Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

  • Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
  • Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
  • Фаскосниматель – для обработки внешней кромки среза.

Монтаж обжимными фитингами

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

  • Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
  • Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
  • В указанном порядке их следует надеть на трубу.
  • Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
  • Сдвигают на край кольцо. Фиксируют соединение гайкой.

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
