Смесительный узел для теплого пола своими руками: схемы для теплых полов и самостоятельный монтаж

Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

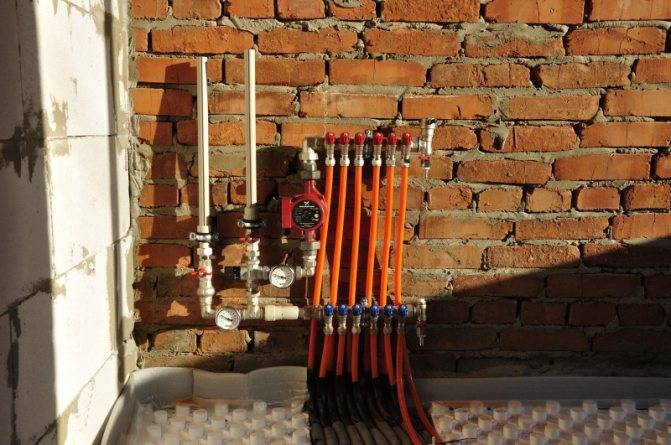

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Разновидности конструкций смесителей

Конструкция смесителя несложная:

Первое – это нагревательный элемент. В большинстве домов уже есть котёл, который предназначен для радиаторов. Современные котлы имеют режим работы на низких температурах, своеобразный режим тёплого пола. Но что делать, если у котла нет такой функции? Покупать новый?

Система водяного теплого пола

Решение – поставить термосмесительный узел. Основная его задача – смешивание уже остывшего теплоносителя с горячим. Так как тёплый пол довольно редко встречается в чистом виде, именно совмещение напольного и настенного отопления – самый распространённый вариант.

Одна из частей смесителя – насосный узел. Так как теплоноситель циркулирует по большой площади, длинным трубкам, циркуляция теплой воды затрудняется. Чтобы пол постоянно поддерживался одинаковой температуры, воде приходится двигаться чуть быстрее, чем в радиаторах.

Назначение смесительного узла – обеспечение постоянной циркуляции воды с одинаковой температурой. Именно тут смешивается пришедшая из труб холодная «обратка» и горячий поток из котла.

По конструкционным особенностям выделяют 2 типа смесительного узла:

  • двухходовые;
  • трёхходовые.

Особенности двухходовых конструкций

Двухходовые – обычные термоклапаны, используемые и в других системах отопления. Расположение циркуляционного насоса в данной цепи – последовательное. Схемы с использованием таких клапанов – самые простые в исполнении и отлично подходят для не имеющих опыта людей. Это питающий клапан, работающий для добавления время от времени горячей воды в сеть теплоснабжения.

Такой компонент имеет в своём составе термодатчик, который в беспрерывном режиме замеряет температуру воды. В случае перегрева регулировочный клапан перекрывает поток горячей воды из котла в трубы. Он откроется заново, когда поступившая вода остынет, смешавшись с холодной. Данный тип смесителя подходит только для помещений площадью до 200м2.

Два варианта смесительного узла

Конструкция и назначение трехходовой конструкции

Трёхходовой тип клапанов пропускает намного больше горячей воды, нежели предыдущий. В небольших помещениях их применение крайне не рекомендуется, так как большой поток горячей воды может привести к деформации или разрыву трубы, не предназначенной для такой температуры. Трёхходовые смесители – идеальный вариант для отопления помещения, общей площадью свыше 200м2.

Главное отличие этих двух видов в том, что первый просто доливает горячую воду, а во втором происходит смешивание обратки и горячего теплоносителя. То есть, в трёхходовой узел смешения поступает остывшая вода и внутри его происходит процесс смешивания.

Внутри такого смесительного узла располагаются клапаны, которые разделяют потоки разной температуры. С помощью этого нехитрого приспособления можно регулировать температуру выходящей воды и устанавливать нужную пропорцию.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Комплектация смесительного узла

Добиться обеспечения функциональности системы ТП возможно, только имея четкое представление о строении НСУ, практическом назначении его основных и вспомогательных элементов. Устройство и работу типового узла удобно будет разобрать на примере схемы с последовательным включением насосного агрегата и двухходовым клапаном-термостатом (рис. 3). Указанную компоновку имеет смесительный узел для теплого пола Valtec (рис.5), реализуемый в торговой сети в виде готового комплекта оборудования.

Рисунок 3

Основные функциональные элементы НСУ Valtec

К ним относятся:

  • циркуляционный насос;
  • клапан балансировочно-запорный (первичного контура);
  • клапан балансировочный (вторичного контура);
  • байпасный клапан (перепускной).

Насос (рис. 3 и 5, поз.3)

Инициирует подачу и возврат теплоносителя через узлы и петли ТП. Применяется циркуляционное оборудование аналогичное тому, которое используется в первичных контурах системы отопления. Величин его главных рабочих параметров (давление и производительность) должно хватать на преодоление гидросопротивлений в трубопроводах, чтобы обеспечивать циркуляцию теплоносителя с требуемой скоростью и в заданных объемах.

Балансирный клапан первичного контура (рис. 3 и 5, поз.8)

Отвечает за поступающие объемы теплоносителя, подпитывающего систему теплого пола из первичного высокотемпературного контура отопления (Т1, Т2). Балансировка потока жидкости осуществляется изменением пропускной способности клапана. Регулировка балансирного клапана выполняется путем вращения его настроечного винта с головкой под ключ-шестигранник, который закрывается защитным колпачком. Процесс также синхронизируется с работой клапана-термостата (поз. 1), управляемого выносным погружным датчиком (поз. 1а). Чувствительный элемент датчика монтируется в резьбовую гильзу (поз. 4).

Балансирный клапан вторичного контура (рис. 3 и 5, поз.2)

Его настройка зависит от площади подогреваемой поверхности напольного покрытия. Открытие/закрытие регулирующего устройства влияет на изменение пропорции соотношения объемов теплоносителей из обратки ТП (Т21) и подачи первичной системы отопления (Т1). Прикрытие балансировочным клапаном оборотного потока из вторичного контура способствует более интенсивному поступлению разогретой жидкости от теплогенератора (котла). Таким образом, теплопроизводительность ТП увеличивается.

Установка степени открытия клапана (рис. 4) осуществляется по шкале  на его оголовке (рис. 5, поз. 2), где указана его пропускная способность в м3/час. После завершения настройки шкала от случайного смещения фиксируется винтом 2а.

Рисунок 4

Байпасный клапан (рис. 3 и 5, поз.7)

Совместно с перепускным патрубком (поз. 12) обеспечивает безаварийную работу циркуляционного насоса в режиме подпора, когда циркуляция через петли ТП прекращается полностью либо становится недостаточной. Подобный режим может быть вызван перекрытием контуров на гребенке посредством ручных вентилей либо же работой их клапанов с простым термостатическими или автоматическим управлением. В результате сопротивление течению жидкости, как и нагрузка на оборудование, увеличиваются. При определенном перепаде давления, величина которого настраивается по шкале перепускного клапана (градуировка в бар), он приоткрывается. Теплоноситель либо часть его потока начинает перетекать по байпасному патрубку, замыкая через насос малый цикл циркуляции. Таким образом, исключается аварийная перегрузка и обеспечивается сохранность оборудования.

Вспомогательные элементы

Обеспечивать, поддерживать и контролировать работу НСУ также помогают различные вспомогательные и сервисные устройства:

  • термометры – поз. 5;
  • воздухоотводчики поплавкого типа (автоматические) – поз. 9;
  • дренажные клапаны – поз. 10;
  • обратный шаровый клапан – поз. 11.

Рисунок 5

Тонкости монтажа

Собранный своими руками или заводской смесительный узел монтируется до контура непосредственного самого теплого пола.
Установка бывает как право-, так и левосторонней.
Место крепления узла может осуществляться непосредственно в комнате, в специально оборудованном отдельном коллекторном шкафу, в котельной или другой комнате.
В первую очередь устанавливается насос, а также температурный датчик непосредственно на входную трубу.

К так называемой теплой трубе подсоединяется смесительный клапан, а к выходной трубе, соответственно, обратный клапан.Внимание! В комнатах малой площади коллекторную группу устанавливать до контура с радиаторами необязательно. Если температура жидкости не успевает значительно остыть по мере своего движения, коллектор можно поставить в радиаторный контур на обратку.

Выход клапана для обратки подключается к холодной трубе, а затем отводится к смесительному клапану.
Для проверки температуры в теплом полу осуществляется пробное включение

При слишком высокой температуре или, наоборот, низкой, соответственно уменьшают либо увеличивают пропускную мощность установленного клапана. Настраивается терморегулятор на комфортной для владельца температуре.

Монтаж смесительного узла

Установка смесительного узла тёплого пола не представляет большой сложности. Для этого можно использовать одну из нескольких схем подключения. Все подробности сборки смотрите в этом видео:

Место расположения

Оптимально установить коллектор между нагревательным котлом и теплым полом

Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:

  • Непосредственно в помещении, оборудованном системой водяных полов.
  • В котельной, в любой удобной для этого точке.
  • В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.

Статья по теме: Чем красиво и недорого отделать стены в туалете

Особенности установки коллектора

Не забудьте заземлить все электроприборы

Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:

  • клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
  • все электрические приборы, входящие в состав узла, должны быть заземлены;
  • следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.

Собранный коллектор подмеса следует соединить с трубами подачи и обратки, согласно выбранной вами схемы монтажа. Если же вы не сильны в сантехнике или же не имеете возможности лично собирать смесительный узел из отдельных деталей, можно приобрести уже готовый узел в различных комплектациях. В этом случае вам останется лишь подключить его к отопительной системе. Подробнее о настройке автоматического терморегулятора смотрите в этом видео:

Настройка приборов управления

Составные части системы отопления

Настройка смесительного узла производится в несколько этапов.

  1. Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
  2. Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
  3. Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе — за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
  4. Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
  5. Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.

Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.

Особенности установки

У установки смесителя есть свои нюансы, которые необходимо учитывать. Все правила стоит соблюдать для более полноценной и бесперебойной работы системы. Особенности:

  • двухходовой клапан обладает больше устойчивостью к различным изменениям. Используют его обычно для небольших площадей. Такой тип клапана является более надежным и более простым в обеспечении;
  • трёхходовой клапан имеет множество недостатков, которые возможно устранить с помощью правильной первичной балансировки. Если этого не сделать, то из-за перепадов температур возможно проведение полной системы отопление пола в негодность. Например, при резком изменении температурного режима, если клапан был не настроен, то в трубах создаются скачки давления, которые могут привести к тому, что трубы лопнут;
  • при использовании трёхходового клапана все детали должны быть тщательно проверены на дефекты. Кроме этого, желательно использовать все комплектующие от одного производителя;
  • при наличии различных скачков температурного режима, который может быть связано как с погодными условиями, так с сезонными изменениями, необходимо использовать контроллер, позволяющий системе самостоятельно регулировать уровень стабилизации;
  • место установки подмеса должно быть выбрано заранее. При этом, установка устройства должна быть сделано до контура пола и в специальном ящике коллекторного типа;
  • система сначала устанавливается, затем подключается ко всем трубам. После этого устанавливают дачник температуры, а также напора, давления;
  • если узел закрепляется не на жесткой системе гидроснабжения, то необходимо жесткое крепление к стене;
  • три хода в клапане позволяют процесс смешения регулировать автоматически;
  • использование самый простой системы возможно только в случаях с очень маленькой площадью. Во всех остальных случаях должны использоваться двух- или трехходовые клапаны;
  • при покупке всего комплектующего узла целиком необходимо предварительно ознакомиться с инструкцией, а также техническими характеристиками;
  • на большую площадь можно установить как один большой смеситель, так и несколько маленьких. Всё зависит только от желания, а также от требований к отоплению;
  • если планируется установка нескольких маленьких смесителей, то вся площадь разбивается на равные секции, после чего обеспечивается узлами;
  • электроэнергия подключается к системе только после того как все работы по установке уже были выполнены. Особенно это касается трехходовых клапанов;
  • весь процесс установки должен иметь четкую структуру — выбор смесителя, точка установки, обустройство места, процесс установки, подключение, балансировка и нахождение оптимального режима;
  • сейчас существуют различные модификации смесителей, которые могут использоваться в различных сетях индивидуального и общего характера. Но при этом, стандартная комплектация узла включает в себя вентиль термостатический и настроечный, головку термостатического типа, насосный блок, различные приборы температуры и других показателей.

Весь процесс самостоятельной установки должен проходить поэтапно, то есть все предварительные меры, в том числе и по обустройству места, должны быть выполнены. Большая часть дополнительных приспособлений обычно устанавливается только по желанию установщика.

Это относится и к изменению погодных условий, а также к различным стабилизаторам температурных режимов и давления. Кроме этого, сам процесс установки должен начинаться только после того как произведены расчеты. Например, на 150 квадратных метров будет достаточно одного двухходового клапана, если нет вторичных факторов.

Самостоятельно установить узел вполне возможно, но при этом требуется соблюдать все условия и требования к системе отопления. Кроме этого, необходимо помнить, что многие характеристики различных схем установки должны быть учтены заранее.

Выбор комплектации узла зависит от условий и требований, которые будут устанавливаться для полноценной работы. Установкой должен заниматься специалист или лицо с опытом, так как это позволит избежать большинства ошибок.

Какой смеситель выбрать?

Сборка водяного отопления теплого пола может целиком осуществляться своими руками. Это касается не только монтажа отопительных контуров или подключения к коллекторному распределителю, но и комплектации НСУ. Понимая принципы работы его элементов, а также используя типовые рабочие схемы, вполне возможно собрать действующую эффективную смесительную установку. Если же идти по пути наименьшего сопротивления и затратить немного больше средств, то можно обратиться к готовым предложениям от известных производителей отопительного оборудования. Сборка, установка и настройка таких НСУ отличается простотой. И если все делать в точном соответствии с прилагаемыми к ним заводскими инструкциями, то результат гарантировано окажется положительным.

Выше уже был рассмотрен насосно смесительный узел Valtec. Однако также хорошо у потребителей зарекомендовали себя и некоторые другие готовые комплектации НСУ. Например, оборудование для подготовки теплоносителя для системы теплого пола от немецкой компании Kermi (рис.8).

Рисунок 8

Комплект Kermi Стандарт ESM оборудован трехходовым клапаном (Oventrop), циркуляционным насосом (модель Wilo Yonos PARA RS) и, управляющим его работой, предохранительным термостататом. Клапанный модуль Oventrop включает:

  • распределительный трехходовой вентиль;
  • терморегулятор, состоящий из приводной головки и выносного накладного датчика;
  • соединительного циркуляционного патрубка:
  • накидных гаек (американок), к которым подключаются подающий и обратный трубопроводы первичного контура отопления, а также устройства со стороны вторичного контура.

В Kermi Стандарт ESM заложена возможность настройки поддержания температуры теплоносителя в диапазоне 20-50С при давлении в системе ТП до 6 бар. Регулировка осуществляется автоматически в соответствие с установками шкалы на головке-рукоятке трехходового клапана.

Рисунок 9

Еще одна сборка НСУ Solomix от компании Uni-Fitt из более бюджетной серии, но так же неплохо зарекомендовавшая себя на российском рынке. Это готовый смесительный узел на базе трехходового термостата, с встроенным термометром, теплонасосом, байпасным и обратным клапаном и автоматическим воздухоотводчиком.

В НСУ Solomix предусмотрено ручное изменение температуры посредством аналоговой подстройки термостата в диапазоне 20-65С. Комплект рассчитан на работу в системах теплых полов с максимальным давлением до 10 бар. А его форм-фактор, обеспечивающий нижнее подключение трубопроводов первичного контура, заметно облегчает проведение монтажных работ.

Клапан на три положения

Такое устройство сочетает в себе функции питающего вентиля, а также балансировочного клапана. Он отличается от двухходового крана тем, что смешение жидкости внутри этого прибора происходит постоянно.

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Вентиль устроен так, что в его резервуаре между подачей кипятка и холодной воды находится задвижка, обычно установленная в положении на 90 градусов. Однако ее можно повернуть в ту или другую сторону, в зависимости от нужной вам температуры. Управление и регулировка осуществляется в них с помощью сервопривода и терморегулирующих датчиков. Без таких приборов не обойтись, если в доме проложено несколько теплопроводящих цепей. Кроме того, эти устройства уместны для зависимых от погодных условий отопительных систем.

В этих приборах контроллер погодных условий вычисляет нужную температуру и управляет вентилем. Аппаратура представляет собой сегмент в 90 градусов, разбитый на двадцать равных участков по 4, 5 градуса. Автоматическая сверка температур происходит каждые двадцать секунд. При несоответствии заданного параметра реальному нагреву носителя, прибор перемещает значение в нужную сторону на одно деление, то есть на 4, 5 градуса.

При всех своих достоинствах, вентили на три положения обладают некоторыми недостатками. Во время их работы не исключена случайная возможность запуска в систему теплого пола кипятка. Такие ситуации недопустимы, так как от резкого изменения температуры трубы могут не выдержать таких скачков и лопнуть, что приведет, в свою очередь, к другим неприятностям. Кроме того, в отличие от питающих клапанов, эти механизмы имеют высокую пропускную способность. Поэтому отрегулировать его довольно сложно. Даже незначительные изменения в этом случае могут привести к резкому изменению температуры носителя в линии.
