Что представляет из себя скважина на известняк и как происходит ее бурение

Параметры бурения

Во многих случаях обеспечить участок водой сможет только артезианская скважина; сколько метров будет её глубина, вопрос не праздный, он в значительной мере определяет итоговую стоимость работ. Особенность водоносных известняков заключается в том, что они залегают неравномерно.

Ближе к поверхности, на глубине 20-40 м, залегают ненапорные межпластовые воды. Глубина напорных источников в Российской Федерации достигает 200-250 м. До начала работ глубину скважины оценивают ориентировочно, точное число можно узнать только после бурения.

Существует несколько характеристик артезианской скважины; кроме вопроса, на

сколько метров она уйдёт вглубь, важен её диаметр и способ бурения. Для промышленных нужд выбирают диаметр 219-325 мм, что зависит от производительности и глубины, скважины и характеристик насоса.

Диаметр скважины для частного сектора определяется параметрами популярных бытовых глубинных насосов. Их диаметр редко превышает 102 мм, поэтому для них бурят скважину с диаметром труб 127-159 мм.

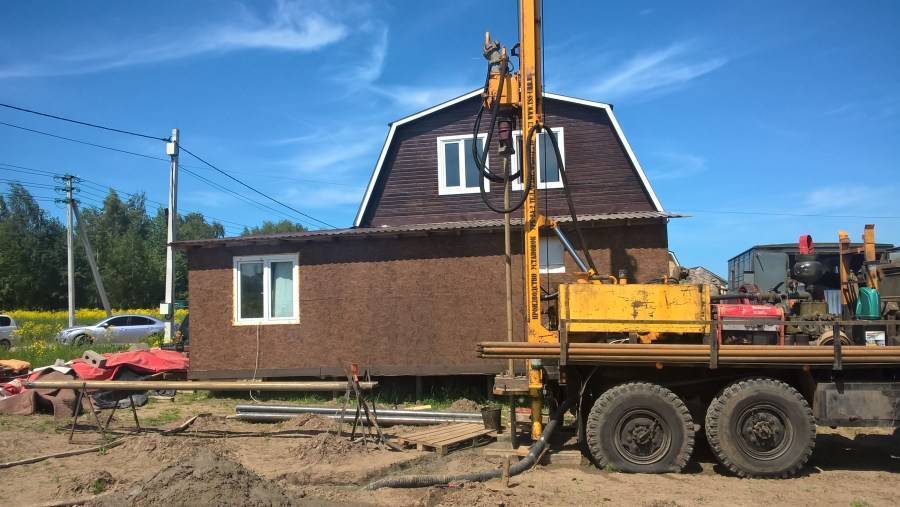

Бурение рядом с домомИсточник izion.pro

Производители предлагают насосы с меньшим диаметром, не более 50-76 мм, которые можно монтировать с трубами диаметром от 76 мм. Вариант на первый взгляд кажется выгодным, так как позволяет сэкономить. На самом деле подобные девайсы малопроизводительны, а те, которые обеспечивают прокачку в нужном объёме, стоят непозволительно дорого. Также не стоит забывать, что скважины малых диаметров, как правило, не подлежат ремонту.

О том, как правильно бурить скважину на воду в следующем видео:

Особенности эксплуатации

Безнапорная скважина на песок рассчитана на средний срок службы 5-7, редко больше, лет. В отличие от скважины на песок, артезианская скважина с глубиной от 100 м отличается высокой степенью надёжности. Источники с такой глубины эксплуатируются по 40-50 лет. Срок службы зависит от глубины и напора вскрываемого водоносного горизонта; возможны следующие варианты:

Скважины, пробитые к водоносному горизонту близкого к поверхности залегания, работают не более 25-30 лет. Неглубокие источники заиливаются, поэтому нуждаются в ремонтных работах раз в 7-10 лет.

Чистка от заиливанияИсточник global-bur.ru

• Безнапорная скважина на известняк прослужит 20-30 лет. Срок службы можно значительно продлить, если использовать двухтрубную конструкцию.
• Артезианская скважина на глубокий песок проработает 20-25 лет, если не нарушать правила эксплуатации.

Срок службы скважины снизится, если:

• Не установить скважинный фильтр, когда породы водоносного слоя отличаются подвижностью.
• Установить превышающий производительность водоносного слоя насос. Это может привести к выходу из строя фильтра.
• Нарушать ограничение по максимальному водоотбору.

Монтаж глубинного насосаИсточник bitrix24.ru

От чего зависит стоимость

Чтобы пробурить скважину под воду из артезианского водоносного слоя, в среднем требуется 5-7 дней. Стоимость артезианской скважины на известняк, выполняемой под ключ, превышает стоимость источника из безнапорного песчаного горизонта мелкого залегания.

Высокая стоимость оправдывается долговечностью эксплуатации и постепенной окупаемостью. На итоговую цену влияют следующие причины:

• Из-за большой глубины бурение отличается повышенной сложностью, привлекается тяжёлая буровая техника.
• Глубокий источник требует большего диаметра выработки и большего количества обсадных труб. Это повышает себестоимость бурения и оплату буровых работ.
• Глубокое залегание требует использования высококачественных материалов, способных служить десятилетиями.
• Смета растёт, если возникает необходимость в дополнительных работах. Так, при обсадке скважины иногда проводят затрубную цементацию.

Обсадные трубы ПВХИсточник o-trubah.ru

О бурении скважины на воду от А до Я в следующем видео:

Коротко о главном

Воду из артезианских пластов научились добывать много столетий назад. Способ стал общедоступным; он используется в тех местах, где водоносные слои залегают в нужной геологической структуре, на глубине, доступной для специализированных буровых установок.

Вода из артезианских источников поступает бесперебойно, отличается чистотой и постоянным химическим составом. В зависимости от глубины залегания для бурения используют тяжёлую технику или переносную буровую установку. Точную глубину можно определить только после поднятия буровых штанг.

Скважины с разной глубиной залегания имеют разный срок службы и эксплуатируются по-разному. На их стоимость влияет объем и себестоимость бурения, выбор материалов, необходимость дополнительных работ.

Качество воды

Артезианская скважина – это доступ к напорной межпластовой воде, которая находится в естественной изоляции. Глиняные водоупорные слои служат природными фильтрами, задерживая любые примеси. Благодаря надёжной защите вода не смешивается с поверхностными водами, обладает постоянным химическим составом и высоким качеством.

Нередко вода в напорном известняковом слое дополнительно обогащается солями и микроэлементами, становится минеральной. Содержание железистых примесей или солей может превышать стандартные показатели. В этом случае воду очищают фильтрами, чтобы сделать её пригодной для питья.

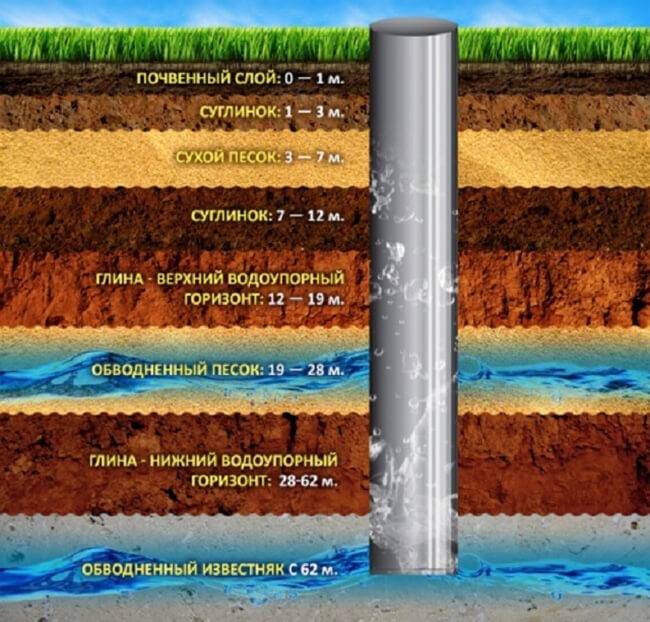

Тонкости геологииИсточник moikolodets.ru

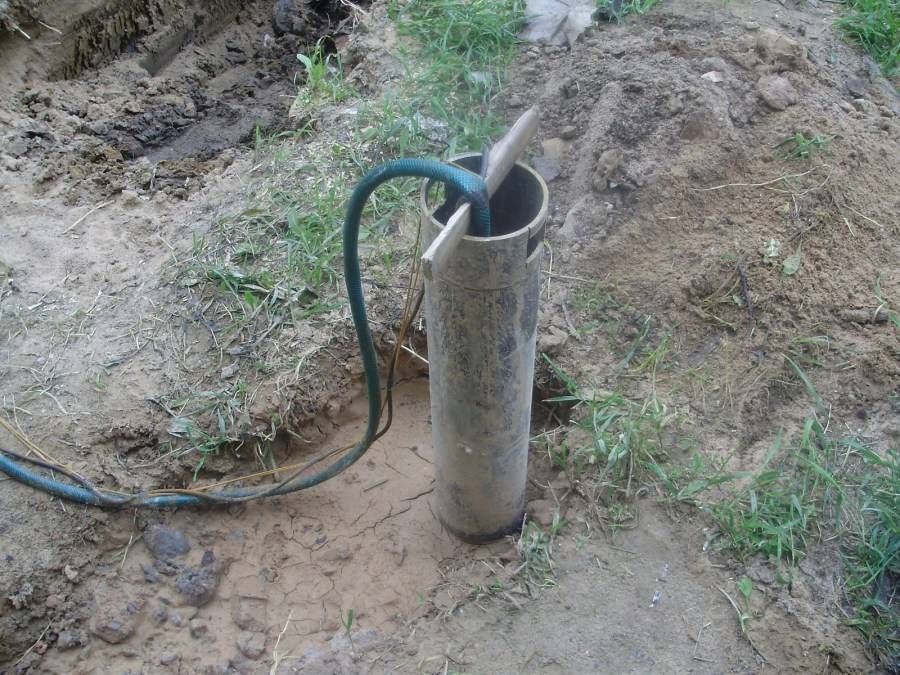

Промывка и прокачка скважины

Прочистка, промывка и прокачка скважин – это разные понятия. Промывку выполняет буровая бригада сразу после бурения и обсадки скважины трубами. Промывка также используется в случае заиливания скважины после долгого ее простоя.

Промывка — это освобождение внутреннего пространства обсадных труб и затрубного пространства скважины от бурового раствора после окончания бурения или скопившегося ила после простоя скважины.

При промывке внутрь обсадной колонны труб опускается пожарный шланг и под давлением подается вода. По стволу скважины эта вода поднимается толкая перед собой весь буровой раствор вымывая его наружу. После того как внутренняя часть колонны промыта, на изголовье обсадной колонны труб надевают специальный колпак с прикрученным к нему пожарным рукавом и опять под давлением подают воду. Нагнетая давление в обсадной трубе вода ищет выход наружу и находит его в филтровой части обсадной колонны. Теперь уже вода поднимается через затрубное пространство промывая его. Вот после того как вся труба и ствол скважины промыты, буровая бригада сделала пробную откачку и показала что в скважине вода есть с достаточным дебитом приступают к прокачке скважины насосом.

Прокачка в основном нужна для скважин пробуренных в песковых грунтах и глине. Цель прокачки скважины — полностью очистить водоносный горизонт от остатков бурового раствора разнесенного по водоносу при бурении и открытии водоносных жил замазанных при бурении если водоносный горизонт на глине.

Определение роторного бурения

Для начала разберем, что вообще из себя представляет роторное бурение скважин и каковы его альтернативы? Одним из самых привычных способов устройства водозаборной выработки пока признают шнековое бурение.

Однако шнековая технология не позволяет пройти скальные коренные породы. Применяемый в шнековом бурении винтовой бур не способен разрушить известняк. А ведь нередко бывает, что нужно забуриться именно в него, т.к. вышележащие слои не отличаются стабильным и достаточным для эксплуатации дебитом.

Колонковая и шнековая буровая технология не предоставляет возможность пройти скальные горные породы. В случае устройства скважины на известняк эффективней и экономичней использовать роторный метод бурения

Потому роторная технология, используемая ранее только в горнодобывающей отрасли, и стала внедряться в сферу устройства частных водозаборных сооружений. Ее рабочим элементом является находящееся в забойной части скважины долото. С помощью долота разрушаются связные и несвязные грунты, дробятся скальные коренные породы.

Выемка же разрушенной горной породы осуществляется с помощью жидкости, которая подается к забою через рабочую колонну или же затрубное пространство. Это 2 разных способа бурения, каждый из которых будет подробно рассмотрен далее.

Диаметр долота превышает диаметр рабочей колонны, что позволяет:

• сократить энергозатраты на весь процесс бурения (мощность здесь расходуются непосредственно только на проворачивание с усилием долота в забое, а потери на трение рабочей колонны о стенки скважины сводятся к минимуму);
• предохранить большую часть элементов рабочей колонны от повреждений, а также стенок пробуренной скважины от разрушения;
• создавать внушительные по диаметру скважины (к примеру, до 70 см) при крайне внушительных глубинах.

Таким способом можно формировать водоносные скважины, глубиной в 300 и более метров, т.е. бурить водозаборные выработки для снабжения водой дачных массивов и поселков.

Итак, определение: бурение по роторному принципу – это такой способ разработки скважины, при котором усилие на долото в забое передается от роторного вращателя через рабочую колонну. Ее собирают из штанг – узких стальных труб, которые присоединяются последовательно друг к другу по мене углубления в землю.

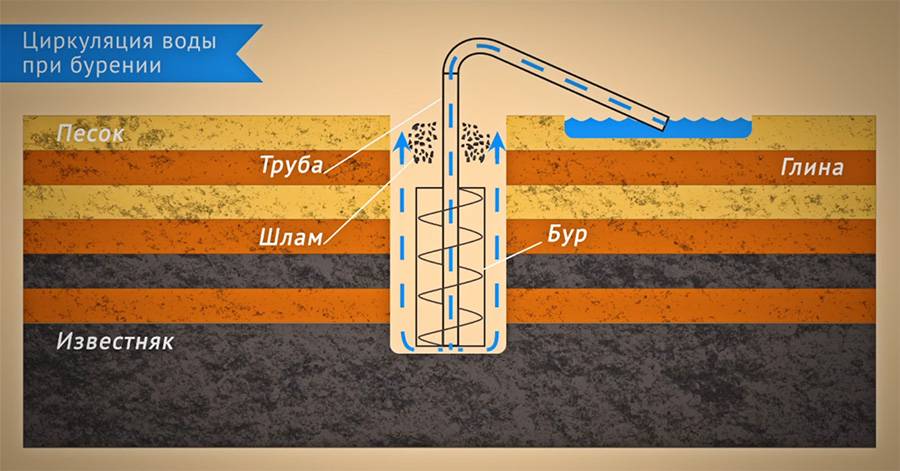

А вот в расчистке ствола выработки и забоя от шлама применяется поданная под напором вода. Благодаря такому решению постоянно разбирать и собирать буровую колонну для извлечения керна как в колонковом бурении не нужно.

Нагнетаемая в выработку жидкость сразу решает две важные задачи: освобождает путь буровому снаряду для производства дальнейших работ и производит промывку скважины, необходимую для подготовки водозабора к эксплуатации.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При  желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

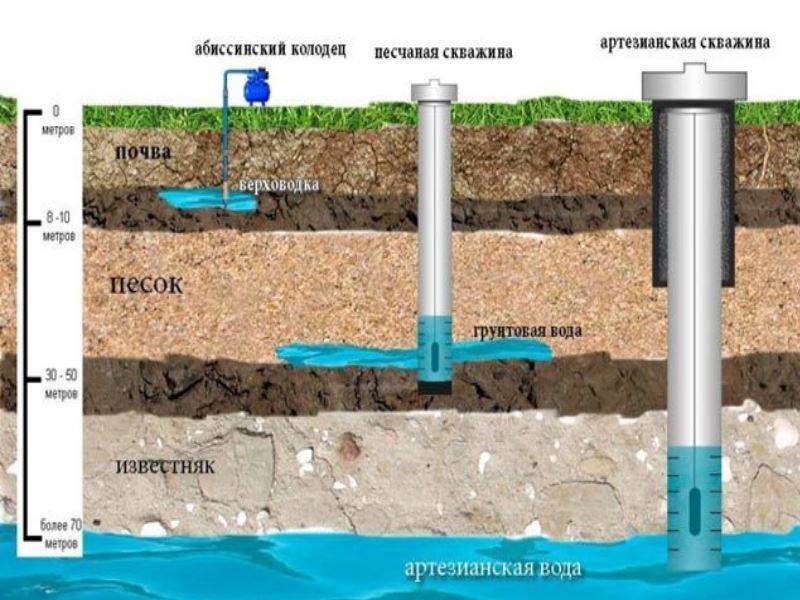

Выбор типа скважины

Ствол для скважины может быть:

• Фильтровым – песчаный колодец;
• Безфильтровым – артезианский колодец;

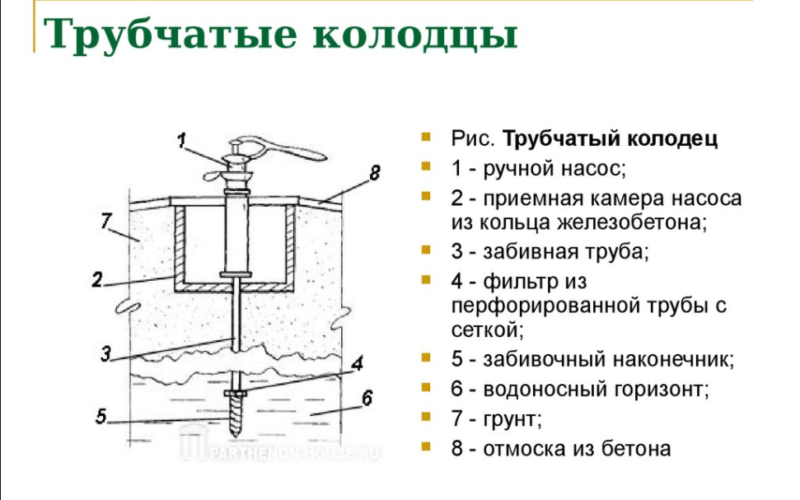

• Колодцем трубчатым.

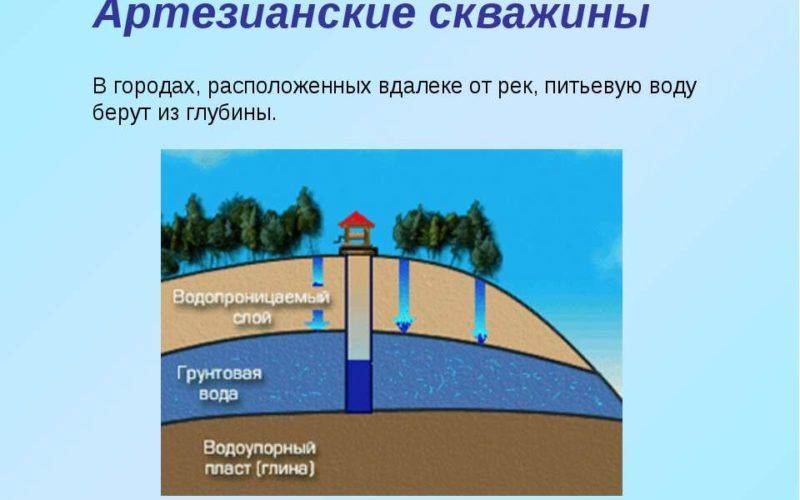

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

• низкая производительность;
• вероятность заиливания;
• попадание в скважину грунтовой или поверхностной воды.

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

Характеристики артезианской скважины

Для скважин, достигающих слоя известняка, характерны такие особенности:

1. Воду можно получать непрерывно, производительность скважины остается отличной в течение нескольких десятилетий. Подобные скважины называются условно неиссякаемыми.
2. Дно и ствол источника не заиливаются, так как здесь нет слоя песка и ила. Это означает, что уход за такой скважиной максимально простой, нет затратных мероприятий по организации чистки. Останавливать поставку воды не придется.
3. Во время добычи вода проходит через слои известняка, которые выступают в качестве фильтра. Поэтому наверх она подается максимально чистой, попадание сюда канализационных стоков и прочих вредных веществ маловероятно, особенно если соблюдать все меры по выбору расположения.
4. Производительность такого источника большая. Глубина скважины значительная, затраты на организацию тоже, зато дебит составляет примерно от 2 кубов за час. Он ограничивается только диаметром трубы. Лучше всего такую скважину делать не на один дом, а на целое поселение. Производительности вполне хватит, а расходы будут значительно меньше, чем для одного владельца участка.
5. Сроки службы такого источника значительные, в среднем они составляют от 50 лет. При этом производительность остается на прежнем уровне.
6. Бурение скважин и ее использование совершенно не зависит от погодных условий, в отличие от обычных колодцев и источников на песке. На подачу воды никакого влияния не оказывают ни проливные частые дожди, ни постоянные снегопады и таяние снеговых масс. Скважина исправно работает в любое время года, необходимо только точно определить, какой будет глубина ее залегания. Для этого предварительно проводится специальное гидрогеологическое исследование.

Ручное бурение скважины под воду

Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.

Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно

Ударный способ

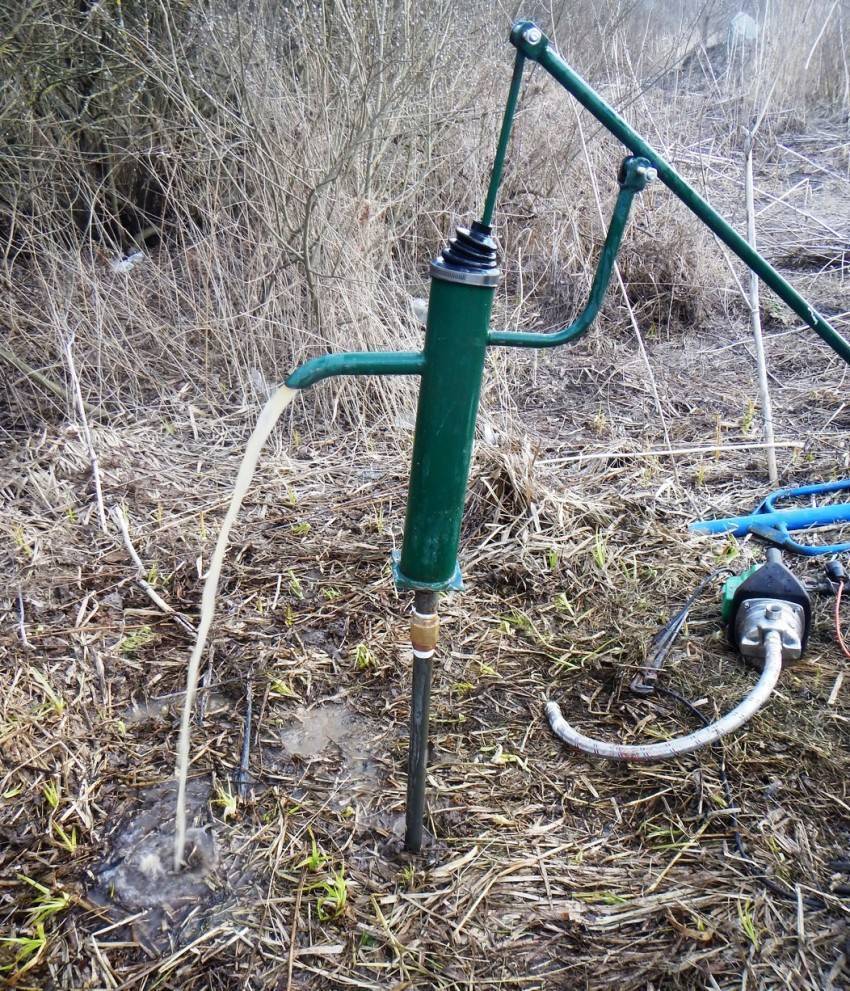

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

• треноги, которую размещают над местом бурения;
• блока с лебедкой и тросом;
• забивного стакана, штанги;
• желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

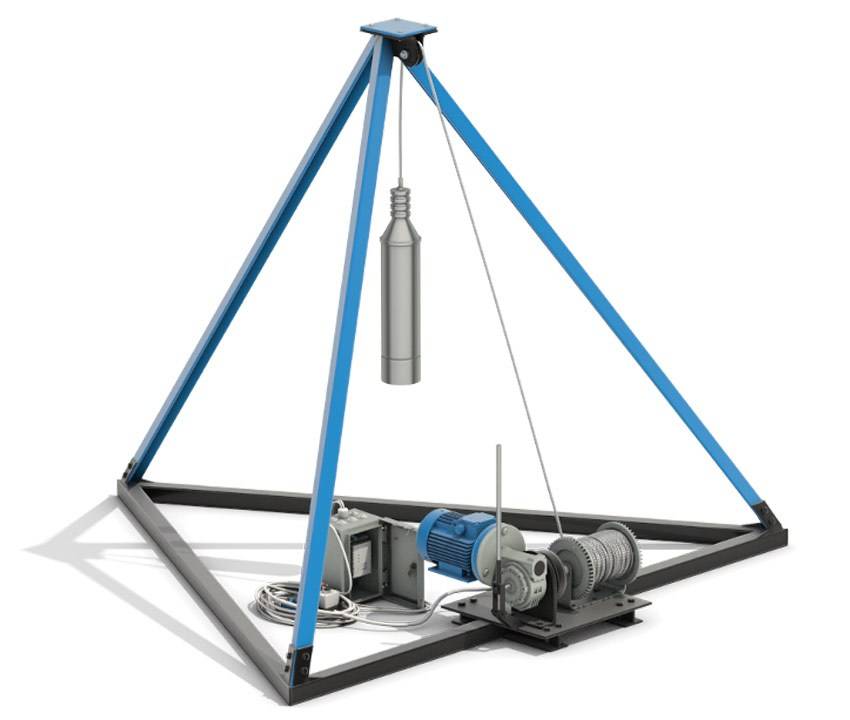

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

• экономичный способ в финансовом отношении;
• ремонт и профилактику ручного бура производить несложно;
• оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
• способ применим в труднодоступных местах;
• эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Роторное бурение

Буровое долото

Для бурения таким способом используется непрерывно вращающееся долото и глинистый промывочный раствор. Долото разбивает породы, в том числе и скальные, на мелкие фрагменты, а раствор выносит эти куски грунта на поверхность.

Чтобы бурение было эффективным, требуется грязевой насос. Он будет перекачивать глинистый раствор и обеспечит его непрерывное поступление.

При роторном бурении может применяться обратная промывка. Она позволяет ускорять процесс. Водоносный пласт достигается гораздо быстрее и качественнее. При обратной промывке раствор подается в затрубное пространство, а возвращается по трубе.

У метода роторного бурения имеется несколько преимуществ. Помимо того, что этим способом можно бурить скальные породы, следует отметить более высокую скорость прохождения. Несколько ниже стоимость работ.

Среди недостатков метода отмечают сложности работы в холодное время года. Требуется утепление системы циркуляции промывочной жидкости. Пробу с водоносного слоя можно снять только после обсадки и пуска скважины. Известковые пласты загрязняются глиной и водой раствора.

Кустарные способы

Буровые работы для создания скважинной шахты являются трудоемкими. Однако некоторые владельцы загородной недвижимости предпочитают выполнять их самостоятельно. Скважина своими руками обойдется намного дешевле услуг специализированной компании. В этом случае возможно пробурить шахту глубиной только до 40 м. Потому что у владельца земельного участка нет в наличии специального бурового оборудования.

Ударно-канатный метод

Для реализации этого метода нужно сделать желонку. Она создается из отреза трубы, у которой делают острый край и клапан. Такой инструмент способен пробурить шахту на глубину до 30 м и более.

Этапы выполнения работ:

• создание небольшого углубления для упрощения буровых работ;
• установка треноги с блоком поверх углубления;
• на блок устанавливается трос с желонкой;
• в углубление с высоты не менее 1,5 м роняют желонку;
• сверху по желонке наносится несколько ударов для захвата большего количества грунтового шлама и ускорения процесса бурения;
• в отверстие шахты устанавливают обсадную трубу или колонну, это позволит предотвратить разрушение стенок.

При создании скважины при помощи ударно-канатной технологии стоит углублять ее до второго водоносного слоя. Это позволит увеличить срок эксплуатации, получить более чистую воду. Вместо желонки часто используют цилиндрический бур в виде стакана. Он не оснащен клапаном, но позволяет ускорить процесс выполнения буровых работ. Особенно в вязких и суглинистых грунтах. Комплексное использование цилиндрического бура и желонки тоже способствует более быстрому производству работ и является предпочтительным.

Роторный способ

Для реализации технологии нужно сделать роторный механизм, работающий от приводящего вала. Для разрушения грунтовой породы используют утяжеленные буровые конструкции. Они служат в качестве долота. Ручное бурение скважин на воду таким методом отличается трудоемкостью. При создании установки нужно учитывать необходимость в промывании. Для этого используют вертлюг, с помощью которого транспортируется промывочная жидкость. Она проникает в забой через специальные насадки.

Поднятие и опускание буровой части установки осуществляется при помощи нескольких труб общей длиной от 25 до 50 м. При поднятии вынимают грунтовый шлак. После того как бур очищен, применяют промывочную жидкость.

Виды скважин

Буровая скважина — это специальное сооружение (выработка или полость в недрах земли) цилиндрической формы, с длиной значительно больше диаметра.

Устройства подразделяют по глубине и методу проходки. Глубина скважины определяется расположением водоносных слоев и требуемым качеством жидкости. Исходя из рельефа местности, водоносные горизонты расположены в земной коре по-разному.

Если ландшафт равнинный, то с большой вероятностью вода залегает по всему периметру. При наличии холмов бурить рекомендуется в низменностях. Классификация сооружений содержит несколько разновидностей.

Буровая вышка

Буровая установка для бурения нефтяных скважин представляет собой комплекс буровых механизмов, машин и оборудования, который монтируется непосредственно на точке бурения и обеспечивает весь процесс обустройства скважин.

 Загрузка …

Буровая вышка

Основными элементами современной буровой установки являются:

• вышечный блок;
• блок насосного оборудования;
• силовые  приводы;
• блок для приготовления бурового раствора;
• блок очистки бурового раствора (часто совмещен с предыдущим блоком);
• оборудование для бурения:

1. ротор;
2. вертлюг;
3. талевый механизм;
4. буровая лебедка;
5. насосы;
6. силовой привод и так далее.

буровые сооружения:

1. буровая вышка;
2. комплект оснований;
3. укрытия сборно-разборного или каркасно-панельного типа;
4. комплект стеллажей;
5. приемные мостки.

№	Полезная информация
1	Оборудование, механизирующее наиболее трудоемкие виды работ

1. устройство для регулировки подачи долота;
2. механизмы, позволяющие автоматизировать спусковые и подъемные операции;
3. клиновой пневматический захват для труб;
4. буровой автоматический ключ;
5. вспомогательная лебедка;
6. пневматический раскрепитель;
7. краны для проведения ремонта;
8. пульт для контроля за процессами бурения;
9. управляющие посты.

оборудование, обеспечивающее приготовление, регенерацию и  очистку буровых растворов:

1. устройство для приготовления раствора;
2. комплект вибросит;
3. отделители ила и песка;
4. подпорные насосы;
5. комплект емкостей для буровых растворов, воды и  химреагентов.

1. блочная нагнетательная линия;
2. запорные устройства дроссельного типа;
3. буровой рукав.

оборудования, обеспечивающее обогрев элементов буровой установки:

1. теплогенераторы;
2. радиаторы отопления;
3. коммуникации, обеспечивающие циркуляцию теплоносителя.

Основное назначение вышечного блока:

• подвешивание талевой системы и крепящихся к ней бурильных труб;
• размещение  оборудования, обеспечивающего спуск и подъем насосно-компрессорных,  обсадных и  бурильных элементов трубных колонн;
• размещение  устройств, обеспечивающих подачу и вращение бурового  инструмента.

В блоке силового привода размещаются дизельные или электрические силовые установки, компрессоры,  редуктора и коробки передач.

В насосном блоке  расположены  насосные установки вместе со своими силовыми агрегатами.

В состав блока для приготовления и последующей регенерации буровых растворов входят:

• емкости для приема и хранения бурового раствора, как для находящегося в процессе рабочей циркуляции, так и для создания необходимого запаса этой жидкости;
• устройства, обеспечивающие приготовление раствора:
• глиномесительное оборудование;
• БПР (блок приготовления раствора) и так далее.

• очистительное оборудования для регенерации бурового раствора:
• комплект вибросит;
• отделители ила и песка;
• дегазационные устройства;
• отстойники.

Комплекс, обеспечивающий спуск и подъем оборудования на скважине, является механизмом полиспастного типа, и включает в себя следующие основные элементы:

• кронблок;
• подвижный  талевый блок;
• буровая лебедка;
• механизм крепления конца каната (неподвижного);
• сам стальной канат, который обеспечивает гибкую связь между двумя предыдущими устройствами.

Кронблок  монтируется в верхней части буровой вышки. Подвижный конец каната  закрепляется на барабане буровой лебедки, а его  неподвижный конец посредством механизма крепления закрепляется у основания вышки. На талевый блок вешается крюк, за который при помощи строп подвешивают или вертлюг, или элеватор для спуска/подъема трубных колонн.  На  современных спуско-подъемных комплексах крюк и талевый блок, как правило, объединяют в единый механизм, называемый  крюкоблоком.

Конструкция нефтяных буровых установок
