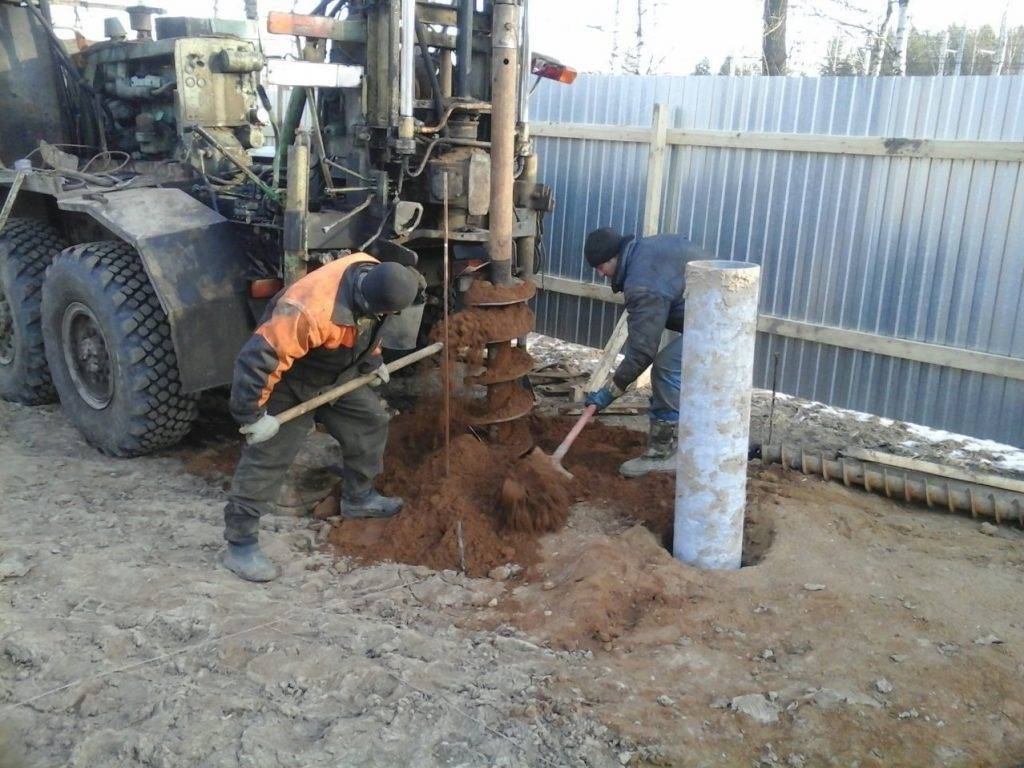

Технология шнекового бурения скважин станками

Бурение с помощью телескопического шнека

Внутри центрального стержня (трубы) шнека находится штанга, которая имеет возможность перемещаться вдоль оси трубы, увеличивая таким образом длину бурового снаряда. Штанга фиксируется на необходимой длине специальным упором. При большой длине шнека и использовании малых диаметров стержня, возможна потеря устойчивости (изгиб шнека). Как правило, указанная ситуация возникает при использовании принудительной подачи, использовании дополнительных пригрузов и устройств, механизмов подачи. Потеря устойчивости чревата разрушением и выходом из строя бурового снаряда. Одним из способов избежать этого является использование как подвижных, так и неподвижных люнетов. Неподвижный люнет используется для лучшего наведения инструмента на точку бурения и сохранения устойчивости бурового снаряда. Подвижный (промежуточный) люнет, который движется с кратной скоростью по отношению к буровой каретке обеспечивает дополнительную поддержку, для сохранения формы и предотвращения потери устойчивости.

Особенности шнекового бурения

Процесс бурения скважин на воду посредством использования шнека исключает необходимость перемалывания и истирания отделенной от забоя почвы. Забой осуществляется в непрерывном режиме, параллельно происходит разрушение грунта.

При отделении от забоя грунта он поступает на винтовой шнек, вращающийся с высокой скоростью. Центробежные силы, сопровождающие процесс, прижимают почву к стенкам колодца, тогда как постоянно движущаяся лента выталкивает грунт наверх. Часть почвы остается на стенках скважины. Такие технологии обеспечивают скорости проведения работ до четвертой категории пород по буримости.

Преимущества шнекового бурения в мягких породах

Вращательное бурение характеризуется следующими преимуществами:

• значительная скорость углубления;
• извлечение почвы без подъема инструмента;
• непрерывное поступление грунта наружу;
• отсутствие необходимости осуществления промывки.

Недостатки шнекового бурения

Для бурения скважин шнековым методом также свойственны:

• незначительная глубина;
• вращение массивной шнековой колонны, требующее приложения больших сил.

Чтобы увеличить ресурс долота, его требуется армировать твердосплавными резцами. Долото должно обладать диаметром, большим на 20 мм по сравнению с диаметром шнека. Это необходимо для гарантии свободного вращения в момент налипания на стенках шламовой корки. Самыми распространенными долотами, использующимися для шнекового бурения, выступают те, которые имеют в составе 2 или 3 лопасти. Последний вариант инструмента имеет корпус, произведенный способом литья из металла.

Когда бурится скважина на воду, вращение рабочего инструмента на буровой установке производится посредством особых станков. Таким образом, шнековое бурение с помощью станков ЛБУ 50 производится подвижным вращателем, что исключает использование в нем роторных и шпиндельных устройств. Это требуется для гарантии большого крутящего момента и обеспечения осевого поступательного перемещения шнеков. Если скважина на воду должна быть обустроена в короткие сроки, то следует использовать мощные станки, которые способны обеспечить высокую производительность. Для этого их монтаж часто производится на шасси авто.

Бурение скважин может проводиться станками СО 2. В этом случае в тандеме с установкой используется машина-экскаватор. Бурение скважин может производиться и с применением шнекового насоса. Это оборудование способно перекачивать жидкости, в которых содержатся абразивные частицы и агрессивные химические элементы. В процессе бурения скважин его можно использовать, установив в вертикальное или горизонтальное положение. Если во время бурения скважин вы решили применить шнековые погружные установки, то вы получите возможность пользоваться удобной конструкцией, которая может быть отремонтирована при необходимости, а ее изношенные детали могут быть заменены на новые.

Без знания правил невозможно осуществить работы по бурению, где используется шнек. Первое условие перед стартом бурения – анализ почвы на участке, второе – это то, насколько близко расположена вода.

Особенности проведения бурильных работ в разных грунтах

При проведении канатно-ударного бурения своими руками в зависимости от находящихся типов грунтов следует придерживаться ряда рекомендаций.

Мягкая не сыпучая почва

Легче всего работать при помощи забивного стакана. На поверхность почвы его опускает лебедка. Когда внутри стакана собирается достаточное количество породы, ее извлекают наружу.

Сыпучая почва

Используется желонка с клапаном. Он предотвращает высыпание породы, которая извлекается только на поверхности. В данном случае в обязательном порядке производится укрепление стенок забоя. Для этого применяются обсадные трубы. Они углубляются в почву под действием собственного веса, что позволяет продлить срок службы скважины.

Диаметр обсадных труб должен быть немного больше от бурильного снаряда, что обеспечивает его прохождение на нужную глубину.

Каменистая порода

Для раздробления почвы используется долото, а для извлечения наружу – желонка. Чтобы расширить диаметр скважины применения обсадной колонны недостаточно. Для этого используют специальный расширитель с движущимися резцами. Его опускают через обсадную трубу. Когда он доходит до нужной глубины забоя, происходит раскладывание резцов. Они срезают грунт, что облегчает передвижение обсадной колонны.

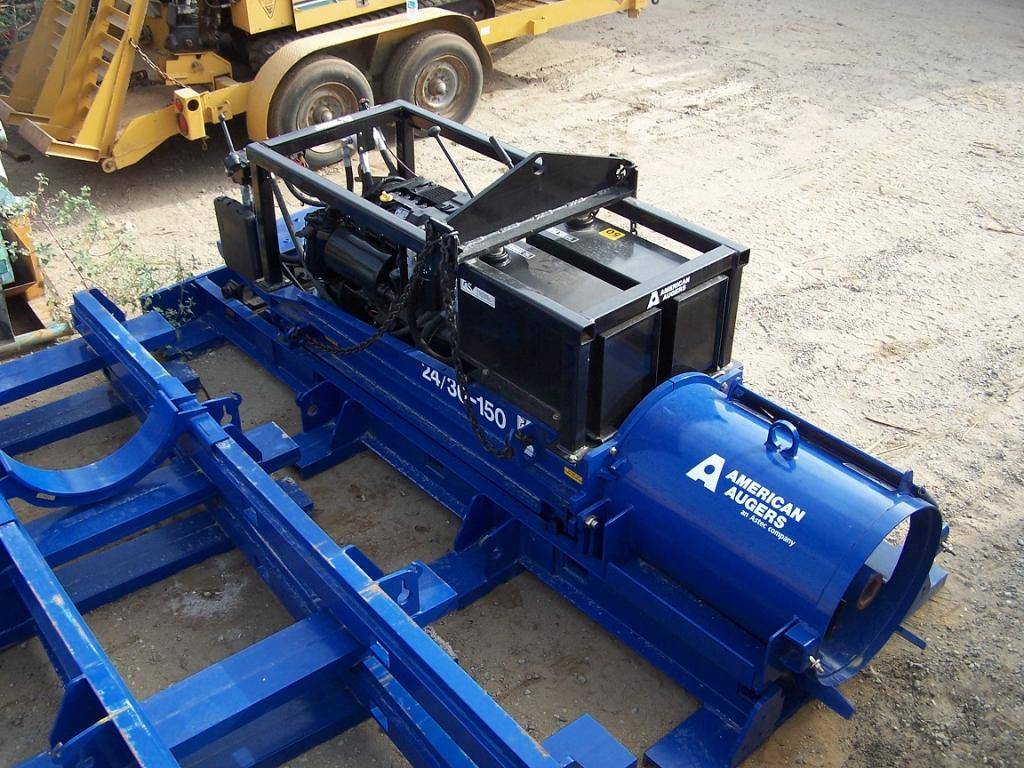

Оборудование для горизонтального бурения

Машины горизонтального бурения прессово-шнекового типа РВА имеют простую конструкцию, не считая отдельных узлов типа дизель-генератора. Установка представляет собой станину, на которой расположен дизель-генератор с блоком силовых гидравлических цилиндров. К раме буровой машины крепится лафет, который служит направляющими для задаваемой обсадной или рабочей трубы. К валу гидравлического блока крепятся штанги с буровой головкой для пилотного бурения. За буром располагается датчик первичной передачи, информация с которого поступает на пульт оператора. Благодаря датчику происходит постоянный контроль глубины, дальности и угла атаки буровой головки.

Дополнительное оборудование состоит из набора штанг и труб со шнеками, которые набираются на штангу по мере выемки земли из горизонтальной скважины. Иногда машины РВА выпускаются не в стационарном виде, крепящемся на подготовленную площадку анкерными болтами, а на пневматическом ходу.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Шнеки:

• Включают в конструкцию полости;
• Имеют реверсы-замки;
• Снабжены разными долотами.

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.

Технология бурения шнеком

Процесс бурения скважин на воду вышеописанным методом имеет множество плюсов, один из которых заключается в скорости прохождения.

Одновременно с осуществлением бурения происходят продавливание и укладка стенок скважины, что помогает удерживать почву, исключая ее обрушение. Монтируемые стенки скважины могут быть выполнены из бетона или металла. Бурение скважин на воду таким способом не предполагает необходимости промывки колодца во время проведения процесса.

Данный метод бурения применим исключительно для таких скважин на воду, которые характеризуются незначительным дебитом.Посредством винтового шнека из забоя извлекается разрушенный грунт. Шнек представляет собой бурильную трубу, которая полностью обвита металлической лентой.

Шнековое бурение предполагает использование буровых механизмов, которые располагают подвижным вращателем. Шнеки сопрягаются резьбой или элементами, которые обладают фигурным сечением. Шаг подачи при работах ограничен максимальным пределом до 15 м.

Герметичные шнеки имеют полости и оснащены реверсивными замками, которые снабжены разными долотами. Сталь высокого качества, которая лежит в основе замковых соединений, характеризуется превосходной износоустойчивостью, что позволяет сократить время на бурение во много раз.

Виды шнековых буров.

Если шнековое бурение скважин ведется на участке с мягкими и рыхлыми грунтами, то лопасти долота следует располагать под углом в пределах от 30 до 60° относительно забоя. Если же бурение скважин таким способом производится на плотных грунтах или отложениях, в основе которых гравий и галька, то лопасти долота должны быть расположены под углом в 90° относительно забоя. Определять угол при ведении работ нужно в зависимости от твердости почвы, с которой предполагается работать.

Когда обустраивается скважина на воду, режущие детали инструмента высвобождают высокие температуры за счет разрушаемой почвы.

Отработанный грунт поступает наверх по спирали шнека. Объем отработанной породы при сохранении средней скорости транспортировки представляет примерно 0,2-0,4 от объема пространства. Технология предполагает сохранение частоты вращения бурового инструмента от 150 до 200 об/мин.

При обустройстве скважинна воду описываемым способом самыми эффективными можно считать шнеки, которые располагают центральным каналом. Именно он транспортирует воздух или воду посредством гидронасоса, что позволяет сделать трение при проведении работ более низким.

Технология предполагает заглубление до 50 м. В некоторых редких случаях бурение шнеком может быть осуществлено до глубины в 120 м. Если предполагается обустраивать глубокую скважину, то работы со шнеком часто совмещают с иными видами бурения.

Таким образом, при осуществлении шнекового бурения допустимо использовать технологию, которая предусматривает применение обсадных труб. Заменить ее можно тампонированием стен колодца бетоном, что происходит под давлением и с верхнего горизонта. Описанный вид бурения способен обеспечить скорость прохода в сутки до 30 м.

Схема шнековой буровой установки.

В станках для проведения бурения шнеком используются литые головки, режущие элементы и хвостовик. Рабочая поверхность лопасти часто наплавлена твердым сплавом. Если на участке перед проведением бурения были обнаружены особо твердые грунты, то буровая головка должна иметь в оснащении технические алмазы.

Глубина бурения шнеком осуществляется на габариты одной штанги, после станок отключается, штанга отсоединяется от шпинделя, чтобы появилась возможность ее поднять и нарастить посредством новой штанги. Затем проведение работ можно продолжить.

У шнекового бурения имеется и свой недостаток, который, правда, можно считать единственным: обустроенная скважина, как правило, обладает чрезвычайно маленьким дебитом.

Для проведения работ вам понадобятся следующие инструменты:

• шнековая установка;лопата;тележка.

Чертеж самодельного шнекового бура.

Процесс бурения скважин на воду посредством использования шнека исключает необходимость перемалывания и истирания отделенной от забоя почвы. Забой осуществляется в непрерывном режиме, параллельно происходит разрушение грунта.

При отделении от забоя грунта он поступает на винтовой шнек, вращающийся с высокой скоростью.

Центробежные силы, сопровождающие процесс, прижимают почву к стенкам колодца, тогда как постоянно движущаяся лента выталкивает грунт наверх. Часть почвы остается на стенках скважины. Такие технологии обеспечивают скорости проведения работ до четвертой категории пород по буримости.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Шнековое бурение скважин

Конструктивно шнек – бурильная труба, вокруг которой винтообразно расположена стальная лента. Рабочий орган приводится в действие подвижным вращателем установки. В зависимости от требований к параметрам скважины и используемой установки ход подачи шнека может варьироваться в пределах 1,915 м. При диаметре до 100 мм он вращается с частотой до 500 об/минуту.

Для предупреждения обвала забоя в него вставляют обсадную колонну. Она изготавливается из стальной оцинкованной трубы. Возможна комбинация металла и пластика. Отсутствие обсадной колонны сокращает срок службы сооружения до нескольких лет. Такой приём возможен, если грунт плотный, не склонен к обвалам (к примеру, глинистый).

При использовании шнековой технологии бурения глубина забоя составляет до 50 м, но отдельные установки допускают строительство скважин 100120 м. Средняя скорость – до 30 м/сутки. При применении этого метода промывание не требуется, измельчённый грунт подаётся на поверхность непрерывно. За счёт этого заглубление выполняется быстро, поднимать шнек в процессе бурения не нужно.

Выбор водоснабжения

Если у владельцев есть выбор между центральным и автономным водоснабжением, то сначала надо оценить их достоинства и недостатки.

1. ЦВС. Центральное водоснабжение устроить проще, к тому же оно обойдется в приемлемую сумму, однако для этого придется получить разрешение от организации-поставщика. Неограниченный объем воды позволяет без проблем обеспечить ей все точки разводки. Еще один плюс — независимость от электричества. Минус — невозможность достичь цели из-за отсутствия центрального водопровода.
2. Местный источник. Его выбирают чаще, причем даже в том случае, если есть возможность подключения к ЦВС. Вода из колодца или скважины, в отличие от «подозрительной» жидкости из городских сетей, будет чистой, без многочисленных добавок, в том числе механических. Перебоев водоснабжения из-за планового ремонта или аварий тоже не будет. Дополнительный плюс — отсутствие платы за пользование водой.

Поскольку сейчас на первый план выходит безопасность и экологичность, то многие без сомнений выбирают второй вариант, поэтому теперь останется решить, чему отдать предпочтение: колодцу или скважине. Если первый известен всем, то со второй, имеющей несколько разновидностей, нужно сначала познакомиться поближе.

Что такое шнековое бурение скважин для воды?

При наличии в регионе (на участке) легких грунтов малой или невысокой плотности для устройства индивидуальных источников воды целесообразно применять шнековое бурение скважин. Для того, чтобы бурить вращательным способом, необходимо соответствующее оборудование и знание технологии. В большинстве случаев бурение шнеком осуществляют специализированные бригады, особенно, когда речь идет о скважине значительной глубины. Для проходки неглубоких колодцев применяют небольшие шнековые бурильные станки, или ручные буры, работающие по схожему принципу и предполагающие приложение человеческой силы. В чем преимущество шнекового бурильного оборудования и есть ли у него недостатки, — об этом прочитаете в статье.

Технология роторного бурения скважин

Бурение скважин роторным способом – технология, которая широко распространена на производстве в нынешнее время. Во время процесса используется специальная бурильная труба, внутри которой находится вращающийся вал, названный долотом.

Скважины при роторном бурении имеют следующую конструкцию:

• Шахтовое направление. Конструктивный элемент предназначен для закрепления устья скважины, предохраняет от размыва устья глинистым раствором. Шахтное направление указывает путь циркулирующему раствору. Состоит эта часть скважины из заранее вырытого шурфа, в который опускается труба длиной от 2 до 6 м. Эта труба позже цементируется;
• Кондуктор. Служит для перекрытия водоносных горизонтов, которые не подлежат дальнейшей эксплуатации. Еще одна задача кондуктора – обеспечить вертикальность шахты. Приспособление длиной до 50 м опускается в шахты глубиной 500-1000 м. Для более мелких скважин кондуктор не применяется;
• Техническая колонна. Такой конструктивный элемент может называться также промежуточной колонной. Для водных скважин применяется редко. Ее использование оправдано лишь в тех случаях, когда возникает необходимость перекрыть незакрепленные кондуктором или направлением  водные горизонты;
• Эксплуатационная колонна – основная часть водных скважин. Такие колонны, как правило, спускаются до водного горизонта, который эксплуатируется в данный момент;
• Фильтр или колонна фильтрации. Устанавливаются ниже эксплуатационной колонны, если она установлена в кровле водоносного слоя. Если же она установлена на всю глубину шахты, то фильтр находится в ее нижней части.

Когда речь идет о роторном способе бурения шахты, то подразумевается работа вращающегося роторного механизма внутри скважины. Изредка допускается применение дополнительных приспособлений, которые можно устанавливать на ротор.

Принцип работы такой установки довольно прост: электродвигатель приводит в действие ротор, который, в свою очередь, передает вращательное движению рабочему механизму (долоту).

Стоит отметить, что совсем не обязательно использовать для бурения электродвигатель. Роторное бурение скважин – технология, которая позволяет применять газотурбированный агрегат для этих целей.

Такой способ бурения сопровождается последующей промывкой шахты и ее продувкой. Основная цель таких операций – сделать чистую скважину. Изначально отрывается небольшая часть плоскости, чтобы в нее можно было поместить кондуктор.

Как уже отмечалось выше, он препятствует обрушению нестойких горизонтов почвы. Только после этого можно приступать к промывке, которая осуществляется с помощью мощного потока воды, подаваемого компрессором.

Методы и приемы разработки скважин постоянно изменяются в связи с продвижением современных технологий. Роторное бурение скважин и прочие способы становятся более модернизированными, а скорость процесса неуклонно растет.
