Как правильно скручивать провода между собой

Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

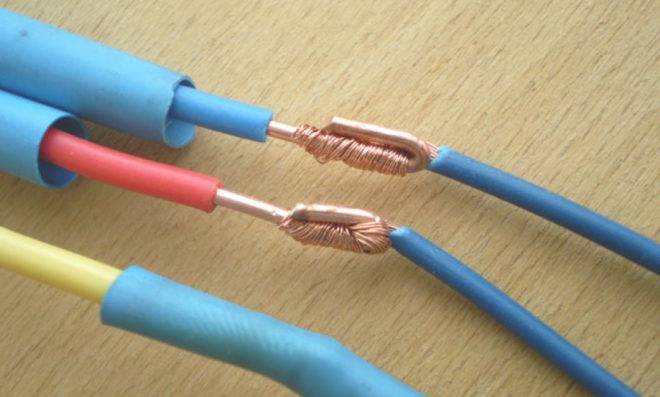

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

  1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
  2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
  3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.


В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели

В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол

После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Сварка проводов

Сварка проводов заключается в том, что концы проводов свариваются при помощи специального аппарата. На конце скрутки получается капля из сваренных проводов. В месте сварки скрутка представляет собой единое целое и провода в этом месте не окисляются.

Соединение получается качественное и долговечное. Минусы в том, что для производства качественной сварки требуется специальное оборудование (специальные сварочный аппарат), необходимы навыки работы, трудоемкость, неразъемность соединения.

Для сварки можно использовать и инверторный сварочный аппарат, но тогда сварка оказывается хрупкой, так как напряжение сварки 40-90 вольт. Тогда как для сварки проводов лучше всего использовать аппарат с выходным напряжением 12-36 вольт.

Виды скруток. Ошибки при скрутках

Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).

Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.

Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки.

Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

Рассмотрим для начала как правильно скручивать провода из моножилы.  Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.

Китайцы даже придумали помощника-насадку в этом деле для автоматизации работы. Подробнее

Главные особенности и правила:

  • провода должны быть из одного материала (медь или алюминий)
  • жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
  • провода накладываются параллельно друг другу
  • оба провода должны быть скручены равномерно между собой
  • при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться  между собой.
  • количество витков которое должно получится в итоге -от пяти и более

Скрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:

  • руками медленно закручиваете провода только придавая им форму будущей скрутки
  • берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
  • длина зачищенных участков также должна быть 3-4см

Бывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места.  Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.

  • накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
  • и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга

По качеству и надежности такие скрутки уступают обычным.

Приспособление для скрутки проводов

Для ее сборки нам понадобятся самые простые и вполне доступные изделия:

  • стальной болт;
  • большая плоская шайба;
  • гроверная шайба;
  • самоконтращаяся гайка.

В работе мы будем пользоваться: пластмассовым лекалом, кернером и молотком, плоскогубцами и дрелью со сверлом.

Используя подходящее по размеру отверстие лекала, размечаем плоскую шайбу под сверление четырех отверстий, равномерно располагаемых по окружности.

Накерниваем отмеченные точки с помощью керна и молотка. Затем, удерживая шайбу плоскогубцами на листе ДСП, сверлим дрелью четыре одинаковых сквозных отверстия.

В центральное отверстие шайбы вставляем болт, с другой стороны, на шайбу по болту кладем гроверную шайбу и затягиваем самоконтрящейся гайкой.

Зажимаем свободный конец стержня болта в патроне дрели и можно считать, что наше устройство для скрутки проводов готово к работе.

Вставляем в диаметрально противоположные отверстия в шайбе концы согнутого пополам провода, удерживая его за сгиб плоскогубцами, и включаем дрель.

Провода, увлекаемые шайбой, скручиваются в плотную «косичку».

Точно таким образом можно скрутить и три, и четыре жилы. Незакрученные концы откусываем с помощью кусачек или плоскогубцев.

Многожильные провода

Скрутка многожильных электрических проводов может выполняться разными способами.

Параллельная скрутка

Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.

Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.

Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.

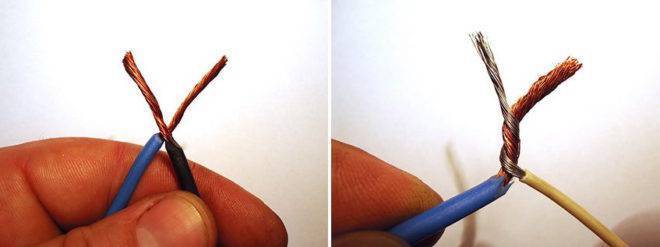

Последовательная скрутка

При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.

Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.

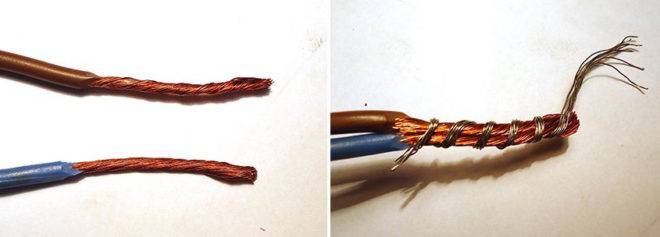

Бандажная скрутка

Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.

Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение

При помощи бандажной скрутки можно соединять более двух проводников.

Особенности скручивания однопроволочных проводов

Как скрутить однопроволочные провода? Одножильные кабели скручивать гораздо сложнее, чем многожильные по нескольким причинам: Во-первых, токоведущая жила сделана из жесткого металлического прутка, и в случае если сечение кабеля достаточно большое, то вряд ли получится согнуть его без использования специальных инструментов

Также одножильный провод обладает низкой пластичностью, вследствие чего подвержен изломам, следовательно, для работы с таким кабелем необходимо соблюдать особую осторожность

При снятии изоляции с провода движение лезвия ножа должно осуществляться под углом менее 30 градусов относительно кабеля, иначе лезвие может врезаться в токоведущую жилу и нанести ей серьёзные повреждения. Зачищенные участки провода должны быть не короче 50 мм. Это нужно для того, чтобы обеспечить максимально качественное соединение. Готовую скрутку лучше всего предварительно проверить под нагрузкой, с целью проверить, что в процессе работы она не будет нагреваться сильнее,чем греется остальной участок проводки без соединений.

Соединение медных и алюминиевых проводов

По правилам соединение медных проводов с алюминиевыми запрещено. Но часто в реальности такого соединения просто не удаётся избежать. Если Вы решили выполнить скрутку медного кабеля с алюминиевым, то нужно учесть некоторые нюансы: Во-первых, соединение должно находится в легкодоступном месте. Кроме того, необходимо избегать контакта скрутки с горючими материалами. Влажность для таких скруток представляет повышенную опасность, так как влажность будет способствовать ускорению окисления, перегреву и снижению качества контакта. Ни в коем случае не стоит применять скрутку меди с алюминием для соединения силовых цепей, желательно чтобы нагрузка была не более чем 0,5 кВт.


Соединение медных и алюминиевых проводов с помощью специальных клеммников

Готовая скрутка обязательно требует герметичности, так как влага из воздуха может повредить соединение. Желательно время от времени осматривать соединение и контролировать его состояние. Но, конечно же, если есть такая возможность, лучше алюминиевый провод заменить новым медным. Лучше всего соединять медь и алюминий не напрямую при помощи скрутки, а при помощи специальных клеммников. В домашних условиях можно использовать соединение при помощи болта, гайки и нескольких шайб.

Подключение проводов с разным поперечным сечением

По правилам скрутка должна выполняться между одинаковыми по сечению проводами. На практике такое не всегда возможно и время от времени появляется необходимость соединить провода разной толщины. Когда жилы отличаются друг от друга по толщине, то они не могут должным образом прижаться друг к другу. Поэтому такие соединения желательно пропаять или использовать специальныйклеммник. Довольно частый случай применения такой скрутки — это ответвление в электрощите вводного кабеля в квартиру. Для увеличения надежности контакт можно усилить соединителем типа «орех».

Блог

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения  проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Важно

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

  • Вариант а) – недостаточная длина скрутки.
  • Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
  • Варианты в) и г) – не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!

Где можно  использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

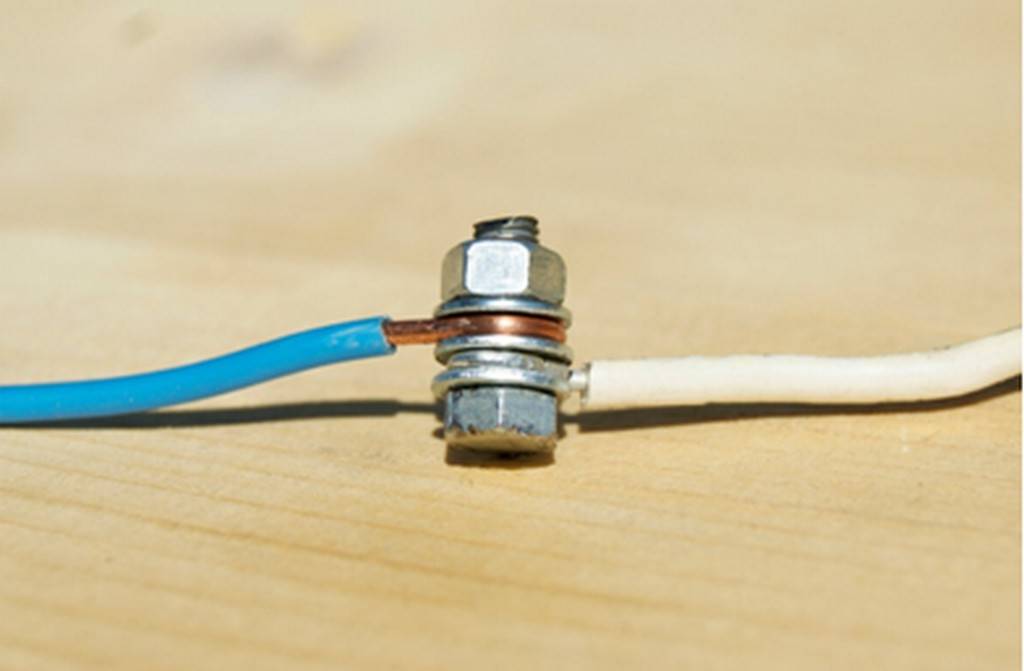

Резьбовое соединение

Пайка – это самый надежный способ при фиксации контактов и проводов. Но он обладает и недостатками. Основные из них – это трудоемкость процесса и неразъемные соединения. По этой причине электрические контакты многих приборов лучше соединить с проводами гайками или винтами, дополненные шайбами.

3

Пример такого резьбового соединения контактов и проводов наглядно виден по строению розетки. Такой способ применяется для соединения проводов:

  • с сечением более 3 мм;
  • из разных металлов: алюминия и меди.

Резьбовое соединение двух проводов из разных металлов предполагает выполнение таких последовательных действий:

  • снятие изоляции длиной около 4 сечений винта;
  • зачистку окисленных жил до блеска;
  • создание колец на проводе;
  • одевание на винт шайб.

Последняя процедура осуществляется в следующем порядке. На винт одеваются:

  • пружинная шайба;
  • простая шайба;
  • кольцо одного проводника;
  • еще одна простая шайба;
  • кольцо второго проводника;
  • простая шайба;
  • гайка.

При соединении проводов, сделанных из одного металла, или залуженного медного проводника с алюминиевым проводом между кольцами проводников укладывать шайбу не нужно. Многожильный медный проводник следует обработать припоем.

Почему неправильная скрутка опасна

Скручивание всех проводов между собой это довольно популярный способ, но в тоже время он является самым опасным. Ведь если вы слабо загнете все жилы, через время они могут ослабиться, в этом месте появится слабый контакт. Это приведет к тому, что когда попадет напряжение кабель или провод перегреется, результат в этом случае один – короткое замыкание или поражение током человека.

Не зря в ПУЭ этот способ запрещен, хотя его и используют многие опытные электрики.

Но, не хочется так сильно вас пугать, если скрутка проводом между собой правильная, ничего не произойдет, и они будут вас служить все время. Чтобы сделать это, читайте наши основные способы. Хочу заметить, что кабель АБС имеет особенности, узнайте о них.
