Количество кВт одного сегмента радиатора из чугуна

Основные расчеты

Проектируя систему отопления, требуется рассчитать вес радиатора и необходимое количество секций в батареях. Расчеты ведутся на основании мощности одной секции отопительного прибора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.

Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, следует учесть площадь и теплопотери помещения, которые зависят от характеристик материалов, из которых возведены стены, наличия утепления

Также требуется обратить внимание на количество окон и вид оконных систем

Для панельного дома оптимальная величина теплового потока составляет 0,041 кВт/м3, для кирпичного – 0,034 кВт/м3, для зданий с утепленными стенами (независимо от материала, из которого они возведены) – 0,02 кВт/м3.

Учитывая немалый вес одной секции чугунной батареи, количество звеньев в стандартном радиаторе варьируется от 4 до 10. В большом помещении удобнее установить два-три прибора отопления по 4-5 секций вместо того, чтобы монтировать один крайне тяжелый радиатор с числом звеньев более 10-ти.

Расчет теплоотдачи

Он будет проводиться на основе модели М-140-АО. Она имеет следующие параметры:

1. Определенная производителем теплоотдача – 175 Вт/м².
2. Площадь нагрева – 0,299 м².

Формула расчета теплоотдачи такова:

Q = K x F x Δ t, где

K – коэффициент теплопередачи,

F – площадь нагревательной поверхности,

Δ t – температурный напор (измеряется °С).

Формула определения температурного напора такова:

Δ t = 0,5 х ( (tвх. + tвых.) – tвн.), где

tвх. – температура теплоносителя на входе,

tвых. – температура теплоносителя на выходе,

tвн. – желаемая температура воздуха помещения.

В примере будет учитываться, что обычный котел подает воду температурой меньше 90 °С. Пусть теплоноситель будет нагреваться до температуры 70 °С, а на выходе его температурой будет 50 °С. Температура воздуха в помещении должна составлять 21 °С.

В таком случае Δ t = 0,5 х ((70 + 50) – 21) = 49,5. Округлив, Δ t будет составлять 50 °С. Далее надо смотреть на специальную таблицу, в которой указаны значения теплового напора и соответствующих коэффициентов теплопередачи.В ней тепловой напор и коэффициент теплопередачи высоких радиаторов соотносятся так:

• 50-60 °С – 7,0.
• 60-70 °С – 7,5.
• 70-80 °С – 8,0.
• 80-100 °С – 8,5.

Смотря на эти соотношения, видно, что К = 7,0.

В результате общая теплоотдача секции будет такой:

Q = 7,0 x 0,299 x 50 = 104,65 Вт.

Теплоотдачу всегда указывают с 30% запасом. Поэтому полученную цифру стоит умножить на 1,3.

Конечной теплоотдачей будет 104,65 х 1,3 = 136,05 Вт/м². Окончательный результат не похож на заявленную производителем цифру из-за подачи более холодного теплоносителя. Поэтому нужно определять рабочие параметры своей отопительной системы.

При подборе чугунного радиатора нужно отталкиваться от Δ t. Чем он меньше, тем большую площадь нагрева должна иметь батарея.

Если этот показатель составляет 60, то размер устройства должен составлять 0,5 х 0,52 м. Если он становится вдвое меньше, то высота и ширина батареи должны быть 0,5 и 1,32 м соответственно.

Коэффициенты поправки

Несмотря на одинаковые значения в техпаспорте, фактическая теплоотдача радиаторов может отличаться в зависимости от условий эксплуатации. Учитывая, что выше приведённые формулы точны только для домов со среднестатистическими показателями утепления и для местностей с умеренным климатом, при других условиях необходимо вводить поправки в расчёты.

Коэффициенты поправки при расчете количества секций батарей отопления

Для этого полученное в ходе вычислений значение дополнительно умножается на коэффициент:

• угловые и северные комнаты — 1,3;
• регионы с экстремальными морозами (Крайний Север) — 1,6;
• экран или короб — прибавляйте ещё 25%, ниша — 7%;
• для каждого окна в комнате общая теплоотдача для помещения увеличивается на 100 Вт, для каждой двери — 200 Вт;
• коттедж — 1,5;

Важно! Последний коэффициент при расчёте биметаллических радиаторов используется крайне редко, потому что такие приборы отопления почти не ставят в частных домах из-за дороговизны

Биметаллические батареи отопления

Как рассчитать секции батарей отопления

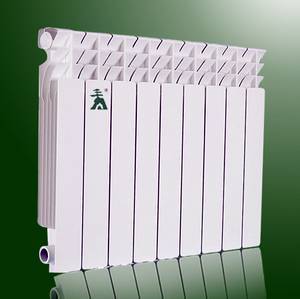

Даже самые качественные отопительные устройства из алюминия не смогут обогреть жилье, если их теплоотдача будет недостаточной для нагрева определенной площади. Прежде, чем определить количество изделий, нужно вычислить, сколько секционных элементов будет иметь каждое. По правилам считается, что для обогрева 1 кв. м требуется 100 Вт теплоты – такой принимается необходимая мощность радиатора на квадратный метр. Получается, что ведется расчет по площади в несколько этапов:

1. Первым делом нужно 100 разделить на мощность одной секции алюминиевого радиатора. Если принять последнюю величину равной 180 Вт, то получится 100/180 = 0,556.
2. Для дальнейших вычислений потребуется площадь комнаты, на которую необходимо умножить характеристику, полученную в предыдущем пункте, т.е. на количество секций радиатора на квадратный метр. Примем площадь комнаты равной 18 кв. м и получим – 0,556*18 = 10. Если число не целое, то его округляют в большую сторону, чтобы был запас тепловой энергии.

Такой тепловой расчет помещения является упрощенным. Для более точного вычисления размеров прибора учитывают ориентацию стен и окон по сторонам света, теплопотери на инфильтрацию воздуха через щели и вентиляцию и еще несколько критериев. Существует также расчет по объему:

1. Используется условие, что на обогрев 1 куб. м требуется 41 Вт в панельном доме и 34 Вт в кирпичном.
2. Полученную площадь умножают на его высоту. Получается – 16*2,7 = 43,2 куб. м, где 16 кв. м – квадратура комнаты, а 2,7 – стандартное значение высоты потолков, взятое для примера.
3. Далее для кирпичного дома потребуется – 43,2*41/180 = 9,84, т.е. 10 шт. а для панельного – 43,2*34/180 = 8,16, т.е. 9 шт.

Особенности производителей — какие лучше?

На российском рынке радиаторов для отопительных систем присутствуют изделия и российских, и зарубежных производителей.

Они отличаются по своим характеристикам, а их разнообразие позволяет выбрать подходящий вариант каждому покупателю.

Российские изделия

Среди отечественных производителей выделяются компания Рифар и завод «Анкор». Рифар выпускает серию отопительных приборов по лицензии итальянской фирмы Global. Модели этой серии Alum и Alum Ventil работают при давлении в отопительной системе до 20 атм., а мощность их составляет 183 Вт на секцию.

Эти изделия могут работать при использовании в теплоносителе бытового антифриза, но водородный показатель pH обязательно должен быть в диапазоне 7…9 единиц. Это сравнительно дорогие батареи, цена за секцию которых более 400 руб.

Такие же характеристики имеют и батареи марки Термал. Их главная особенность – малая толщина (60 мм), что позволяет устанавливать их в ниши, экономя пространство помещения. Однако это ухудшает теплоотдачу, она составляет всего 167 Вт. Но цена их очень привлекательна – примерно 250 руб.

Итальянские бренды

Продукция итальянских фирм Fondital, Sira и Global отличается высоким качеством. Хотя цена данного вида продукции самая высокая (от 400 руб), она очень востребована среди покупателей.

Global выпускает радиаторы ISEO мощностью 180 Вт и VOX – 195 Вт. Sira Industrie выпускает литые и экструзионные модели. Секционная модель Alux имеет мощность 190 Вт.

Венгерская продукция

Венгерская компания NAMI также выпускает качественную продукцию, хотя ее качество слегка уступает продукции итальянских фирм.

В России продаются две модификации изделия: NAMI Classik и NAMI Grand. Мощность последней составляет 195 Вт, и она допускает pH теплоносителя до 12 единиц. Стоимость изделий чуть меньше стоимости продукции итальянских фирм.

Китайские приборы

Китайские фирмы Bilux и Konner производят также очень неплохую продукцию. Цена продукции меньше итальянских и венгерских аналогов.

Снижение стоимости этих изделий происходит за счет экономии материала: снижается толщина боковых ребер, задней стенки, уменьшается диаметр коллектора. Это ухудшает тепловую мощность и снижает долговечность приборов.

Способны установки чугунных батарей отопления

Вариантов присоединения чугунных батарей к общей отопительной системе может быть несколько:

1. Способ диагонального подключения . Этот вариант предусматривает подключение тех механизмов, которые имеют в своей основе большое количество секций. Трубопровод подачи присоединяется к верхней футорке с одной стороны батареи, а обратка монтируется к нижней футорке с другой стороны. В том случае, если такое подключение выполнить по последовательному принципу, то циркулирующая вода будет передвигаться за счет давления, образуемого в отопительной системе. Многие хозяева, желая избавиться от излишков воздуха в трубах, рассуждают на тему того, как снять чугунную батарею отопления. Однако делать этого совсем не стоит, достаточно всего лишь установить специальные краны Маевского, служащие именно для этой цели. Основной минус такого подключения – ремонт чугунных батарей окажется весьма проблематичным, поскольку демонтировать такую конструкцию без последствий не получится.
2. Вариант, именующийся как нижнее подключение . Такой тип монтажа чугунного радиатора будет актуальным в том случае, если трубы системы располагаются под полом комнаты или под плинтусом. Этот способ является наиболее приемлемым с точки зрения эстетических свойств, поскольку никаких выступающих наружу коммуникаций не видно.
3. Подключение одностороннего типа сбоку . Наиболее распространенный способ монтажа, принцип которого заключается в подключении трубы подачи к верхней футорке, а трубы отвода – к нижней. Этот вариант установки обеспечивает хорошую теплоотдачу оборудования, но при условии, если подключение будет выполнены наоборот, то мощность работы оборудования снизится примерно на 10%. Если нагрев теплоносителя будет слабым, то специалисты рекомендуют установить в системе специально предназначенный для этих целей удлинитель водного протока.
4. Вариант параллельного подключения , которое осуществляется через систему труб, присоединенную к стояку подачи. Таким образом, вода будет уходить через трубы, соединенные с обраткой. Оборудованные на участках входа и выхода батареи вентили позволят без труда снять радиатор и произвести необходимые ремонтные работы, при этом система продолжит функционировать. Основная отрицательная сторона такого способа – необходимость поддерживания постоянного высокого давления, иначе циркуляция теплоносителя будет проходить медленно.

Для того чтобы упростить весь процесс подключения чугунных батарей, всегда можно изучить различные фото этих конструкций и схемы их установки, которые всегда есть в наличии у специалистов по монтажу таких изделий.Принципы установки чугунных батарей отопления на видео:

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

• Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
• Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
• Нужно добавить несколько секций, если две стены в комнате выходят на улицу, или высота потолка достигает больше 3 м.

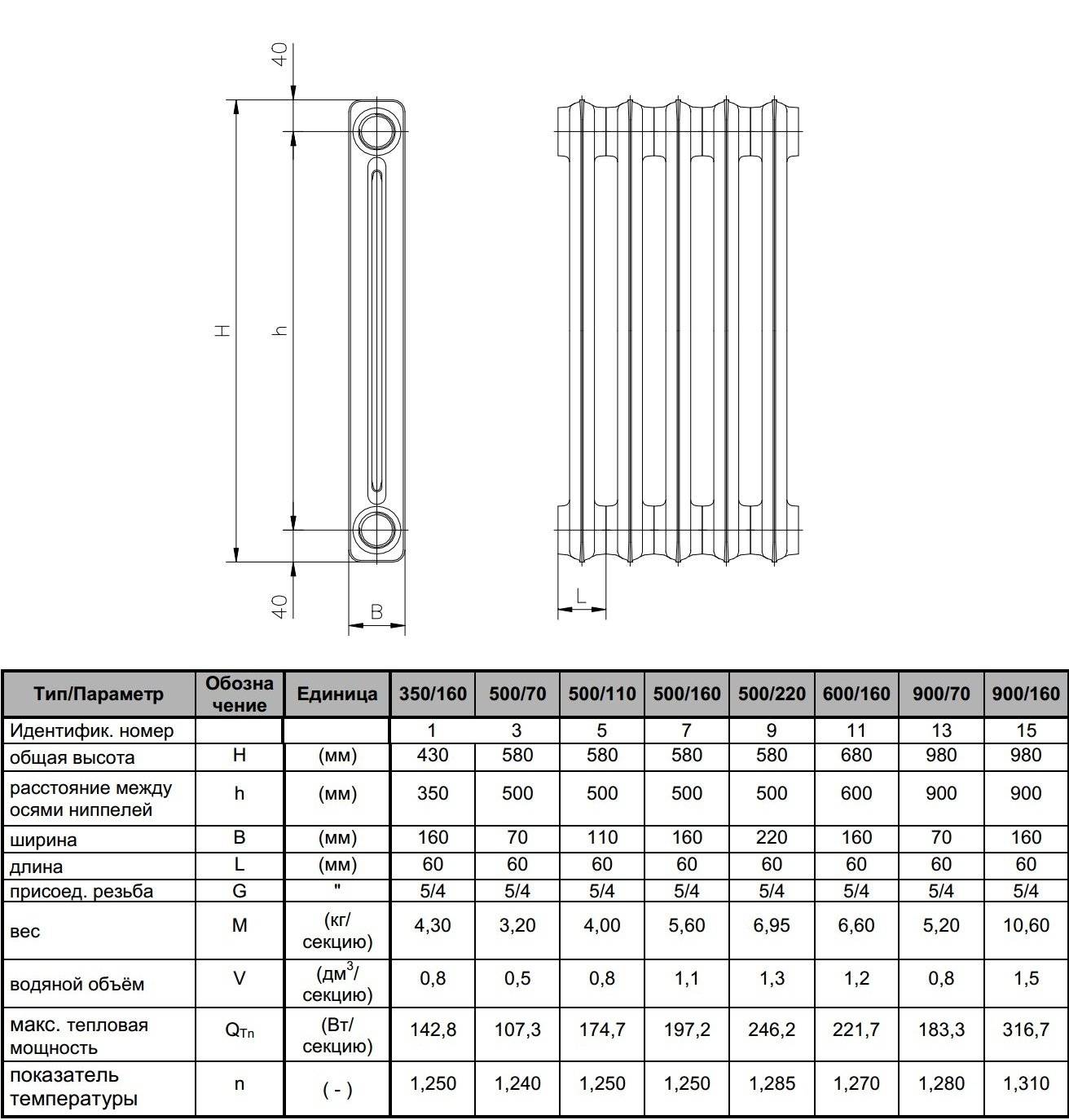

Как рассчитать количество секций

Чтобы определить, какого размера должна быть чугунная батарея, нужны следующие данные:

• мощность теплоотдачи одной секции – она указывается в паспорте на изделие;
• объем отапливаемого помещения;
• климатические условия;
• теплопотери, зависящие от материала стен, качества утепления, количества окон и других параметров.

Такой расчет с достоверной точностью могут выполнить только специалисты. Но можно воспользоваться упрощенным вариантом, приняв за правило, что на обогрев 1 кв.м. площади необходимо 100 Вт тепловой энергии.

Пример расчета для отопления комнаты площадью 24 кв.м. радиаторами МС-140-500 с мощностью секции 160 Вт:

• для отопления такой площади требуется 24 х 100 = 2400 Вт тепловой энергии;
• разделив её на мощность одной секции, получим: 2400 : 160 = 15 секций;
• умножаем это количество на вес с теплоносителем и узнаем, сколько весит чугунная батарея: 15 х 8,55 = 128 кг.

Это очень много, поэтому нагрузку на стены, сложенные из хрупких материалов, рекомендуется уменьшить, разделив радиатор на два по 7-8 или на три по 5 секций в каждом.

Видео описание

Как собрать батарею из нужного количества секций, уменьшить или увеличить её, показано в видеоролике:

Также можно продумать монтаж, увеличив количество точек крепления и равномерно распределив нагрузку. Либо купить батареи в напольном исполнении.

Коротко о главном

Вес батареи отопления – один из тех параметров, которые важны для транспортировки, установки и безаварийной эксплуатации отопителя. Он зависит от габаритов прибора – его высоты, глубины и ширины, которые у разных производителей отличаются. Как и внутренний объем, заполняемый теплоносителем и создающий дополнительную нагрузку. Общий вес работающей батареи складывается из веса всех входящих в неё секций и массы находящейся в них воды. Если он очень большой, имеет смысл подумать о разделении батареи или изменении технологии монтажа.

Расчет радиаторов Kermi

Прежде чем проводить расчет тепловой мощности, следует определиться с фирмой-производителем устройства, которое будет установлено в помещении. Очевидно, что лучшие рекомендации заслуженно имеют лидеры данной отрасли. Обратимся к таблице известного немецкого производителя Kermi, на основе которой и проведем необходимые расчеты.

Для примера возьмем одну из новейших моделей — ThermX2Plan. По таблице можно увидеть, что параметры мощности прописаны для каждой модели Kermi, поэтому необходимо просто найти нужное устройство из списка. В области отопления не требуется, чтобы показатели полностью совпадали, поэтому лучше взять значение, которое немного больше рассчитанного. Так у вас будет необходимый запас на периоды резкого похолодания.

Радиатор Kermi Therm Х2 Plan-K

Все подходящие показатели отмечены в таблице красными квадратами. Допустим, для нас наиболее оптимальная высота радиатора – 505 мм (прописана в верхней части таблицы). Самый привлекательный вариант – устройства 33 типа с длиной 1005 мм. Если требуются более короткие приборы, следует остановиться на моделях 605 мм высотой.

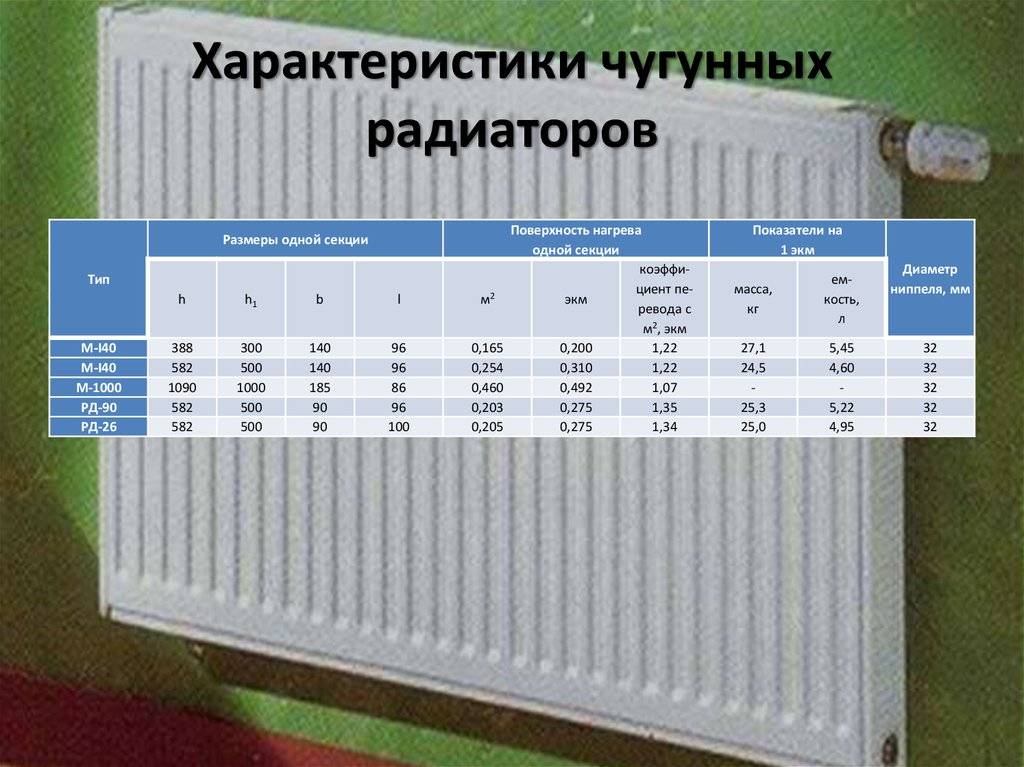

Радиаторы чугунные МС-140

i http-equiv=»Content-Type» content=»text/html; charset=utf-8″>d=»breadCrumb»> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

МС-140-500 прайс-лист МС-140-300 прайс-лист

МС-140 — это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности. Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор — 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов. В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление — до 18атм, номинальный тепловой поток одной секции радиатора — до 175 Вт, максимальная температура теплоносителя — до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования — наиболее популярная продукция на российском рынке — минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод — предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов — завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод — выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким — 12 атм — избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод — предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм — МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 — отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Konner	Guratec	Sti	Che.Rad

	Главная | 2003 kck20

Расчёт в зависимости от типа радиатора

При изучении составляющих частей комплексов обогрева в интернет магазине расчёт батарей отопления на площадь калькулятор производит в сети.

Данные приводятся в отношении каждой модели. Цифра приводится иногда не в Вт, а в качестве расхода теплоносителя. Пересчитать можно: 1 л/мин считают как 1 кВт мощности.

Однотрубная система

При использовании системы с однотрубным подключением имеются особенности. На установленный далее прибор доходит более холодный теплоноситель. Чтобы не считать температуру индивидуально, используют упрощённую процедуру.

Если у Вас в доме однострубная система, у бренда Gibax есть специальные модули подключения Радиплект Терм и Радиплект, которые, благодаря минимальному количеству соединений, сделают систему максимально надежной. Это модули с автоматическим или ручным режимами температуры. Также, эти модули помогут Вам в поддержании оптимальной температуры воздуха в помещении благодаря автоматическому или ручному управлению.

Цельная конструкцияИсточник highlogistic.ru

Сначала считают как для двухтрубной системы, а затем добавляют нужное число радиаторных секций. Процент снижения тепла на соединительных стыках определяет количество добавочных секций. Падение температуры нагрева шаблонно принимается 20% на более удалённом стыке.

Видео описание

Дополнительно смотрите, как подключить радиаторы к однотрубной системе:

Использование старых показателей

При производстве ремонтных работ и замене предыдущего отопительного оборудования, можно воспользоваться предыдущими данными. Если уровень температуры в отопительный сезон устраивал, то тепловая мощность остаётся прежней. Старые батареи со временем на 10-15% потеряют теплопроводность за счёт внутренней коррозии. Поэтому новые потребуют меньшее количество секций при аналогичном материале батареи.

При установке приборов в дизайнерских вариантах следует подходить к монтажу с особой внимательностью. Нетрадиционные решения существенно меняют систему прогрева воздуха.

Угловая конструкцияИсточник remkasam.ru

Заключение

В итоге, перед совершением покупки, пользователь может самостоятельно просчитать предварительную потребность в приборах по упрощённой или детальной формуле или воспользоваться калькулятором в интернете.

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала. Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Стандартные показатели мощности

Как правило, если батарея состоит из отдельных секций, то ее общая мощность наращивается путем их добавления. Именно поэтому при выборе чугунного радиатора всегда необходимо ориентироваться на отдельные секции. А зависит мощность непосредственно от емкости изделия – чем больше объем теплоносителя, тем больше кВт будет выдавать устройство.

Сегодня производители выпускают радиаторы с различными размерами секций, поэтому мощность может составлять от 0,075 до 0,30 кВт. Наиболее распространенными являются 150-ваттные изделия.

Но выдавать такой показатель прибор будет только при соблюдении разности температур – комнатной и теплоносителя. Расхождение в значениях должно быть в пределах 50 °C – если в помещении 18-20 °C, температура воды в отопительной системе не должна быть менее 70 °C.

В среднем для отопления комнаты площадью 15 м² необходим чугунный радиатор, конструкция которого состоит из 10 секций мощностью 0,15 кВт.

При установке чугунных радиаторов необходимо учитывать, что в пределах 80 % теплоотдачи они осуществляют конвективным методом и около 20 % при помощи инфракрасного излучения. Это определяет их расположение – вблизи окна либо под ним. За счет повышенной циркуляции воздуха значительно улучшится теплоотдача.

Разновидности и преимущества

Сегодня на рынке отопительной техники встречаются радиаторы различных типов:

• одноканальные;
• двухканальные;
• трехканальные;
• с прямоугольными секциями;
• с внешним оформлением в стиле ретро.

Также продукция может быть отечественного и зарубежного производства, основными отличиями которых являются:

• теплоотдача – одинакова, но объем секций у импортных моделей меньше;
• стоимость – отечественные устройства значительно дешевле;
• поверхность – зарубежные приборы отличаются более гладкой поверхностью, что сокращает гидравлическое сопротивление.

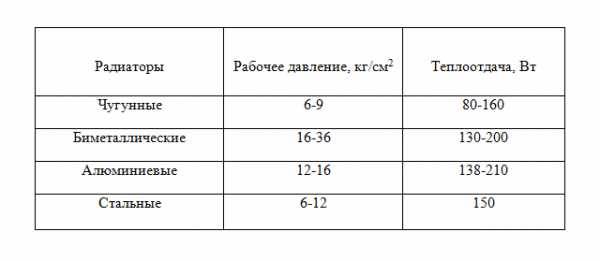

Чугунные радиаторы обладают меньшей теплоотдачей, чем алюминиевые устройства, но этот недостаток нивелируется их более медленным остыванием, а также надежностью и большим сроком службы. Биметаллические приборы характеризуются аналогичной теплоотдачей, но их устойчивость к коррозии оставляет желать лучшего.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

1. Определить, какая должна быть температура в доме и воды в системе.
2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
3. Найти в таблице соответствующий ей коэффициент.
4. Умножить на него паспортную величину теплоотдачи радиатора.
5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

• внешняя стена — лишь одна: 1,0;
• две внешние стены — 1,2;
• внешних стен — три: 1,3;
• четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

• окна выходят на восток либо на север — 1,1;
• комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

• кладка в 2 кирпича или утепленные наружные стены — 1,0;
• нет утепления снаружи — 1,27;
• очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

• до -10° — 0,7;
• до -15° — 0,9;
• не ниже -20° — 1,1;
• от -25° до -35° — 1,3;
• от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

• 1,05, если высота находится в пределах 2800-3000 мм;
• 1,1 для 3100-3500 мм;
• 1,15 для 3600-4000 мм;
• 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

• сверху чердак или другое неотапливаемое помещение — 1,0;
• утепленный чердак и кровля — 0,9;
• отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

• деревянные рамы старого образца с двойным остеклением — 1,27;
• однокамерный стеклопакет с двумя стеклами — 1,0;
• двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

• менее 0,1 — 0,8;
• от 0,11 до 0,2 — 0,9;
• 0,31-0,4 — 1,1;
• от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

• Б — 1,03;
• В — 1,13;
• Г — 1,25;
• Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

• находящиеся на стене безо всяких «ограничителей» — 0,9;
• прикрытые сверху выступом ниши — 1,07;
• имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
• батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:
