Разновидности и расчет отопительных приборов

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

Что делать сначала: пол или стены

Как убрать монтажную пену с линолеума

Как очистить линолеум от краски

Монолитные кварцевые обогреватели

Кварцевый обогреватель представляет собой плиту из кварца и мраморной крошки. Оба материала инертны в отношении тепла. Внутри панели находится нагревательный элемент, который сам нагревается до 120 градусов, а вот плита от него нагревается медленно и только до 65 градусов. И так же медленно отдает тепло в помещение. Обогреватель, по сути, аккумулирует тепло внутри «каменной» панели.

Достоинства:

  1. Экономичность. Обогреватель работает в активном режиме недолго, а затем отдает тепло, сохраненное кварцем.
  2. С установкой справится каждый, достаточно просто действовать в соответствии с инструкцией по применению.
  3. Не воздействует на микроклимат помещения. Обогреватель дает естественное тепло, которое не сушит, не сжигает кислород.
  4. Подходит для комнат с повышенной влажностью, так как не имеет открытых участков электроцепи.
  5. Температура поверхности не превышает 60-65 градусов, поэтому прибор безопасен.
  6. Стоит такой прибор относительно недорого.
  7. Есть автоматика (термостат), благодаря которой прибор может сам, без участия оператора, работать на заданном режиме. Учитывая, что прибор пожаробезопасен, его можно оставлять в загородном доме для поддержания минимального тепла в межсезонье.

Недостатки:

  1. Используемые материалы – расплав кварца и мраморная крошка – очень тяжелые. Такой прибор весит от 15 кг (небольшой прибор на 1 кВт).

Конструктивные решения радиаторов отопления: разнообразие видов

На отечественном рынке виды отопительных радиаторов представлены чрезвычайно широко. Дифференциация всей такой техники может производиться по нескольким основным параметрам, в том числе, материалу изготовления и конструктивным особенностям. Именно последний параметр значит очень многое для эффективности системы отопления, влияет он также и на стоимость:

  • Секционные батареи отопления. Такие разновидности радиаторов отопления отличаются тем, что состоят из определенного количества секций. Могут изготавливаться из стали или же алюминия. Габариты, а также ширина, глубина и масса может колебаться в зависимости от модельного ряда,
  • Трубчатые радиаторы. Основной составляющей подобных элементов отопительной техники являются специальные изогнутые трубки, по которым и циркулирует теплоноситель. Материалы для таких приборов могут быть самыми разнообразными, начиная от стали и заканчивая медью,
  • Панельные радиаторы. Емкости, где циркулирует теплоноситель из системы, выполнены в виде прямоугольных панелей. Габариты подобных изделий могут быть самыми разнообразными.

Наиболее популярными панельными радиаторами являются всевозможные стеновые и потолочные панели. Как правило, особенностью таких приборов можно назвать низкотемпературную нагревательную поверхность, радиационную составляющую потока теплоты и возможность установки своими руками,

Панельные отопительные радиаторы

Пластинчатые батареи. По сути, это пластины из стали или меди, на которые наживлены дополнительные нагревательные элементы. Конструкция может быть, как закрыта кожухом, так и оборудована декоративной решеткой, а то и просто открытая.

Совет: Выбор конструкции того или иного радиатора отопления следует производить, исходя не только из личных предпочтений, но еще и исходя из конструкции отопительной системы, площади помещения.

Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

  • быстрый нагрев;
  • высокие показатели теплоемкости;
  • незначительный вес;
  • доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
  • широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

  • неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
  • низкую прочность;
  • плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

ПроизводительМодельВес, кгМощность, кВтОбъем, лДавление, бар.Размеры, смДистанция между осями, см
1. Rifar, РФAlum 5001,450,1830,27209х8х56,550
2. Fondital, ИталияCalidor Super-5001,320,1930,3169,7х8х55,750
2. Rovall, (Италия)Alux-5001,310,1790,232010х8х54,550
3. Radiatori 20000 S.p.A.500R1,60,1990,58169,5х8х57,750
4. FaralGreen НР-3501,120,1360,26168х8х4335
5. FaralTrioНР-5001,580,2120,5169,5х8х5850

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Алюминиевые радиаторы от STOUT BravoНа алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя

Технические характеристики

В паспорте изделия указывают все технические характеристики, необходимые для расчёта оптимальной конфигурации системы отопления, требуемых для обогрева помещения.

Различные виды радиаторов

Основными параметрами, на которые стоит обратить внимание, являются:

Теплоотдача

Высокая тепловая мощность является главным параметром, она зависит от следующих нюансов: площади обогреваемого помещения и от количества устанавливаемых панельных радиаторов, которые необходимо правильно вычислить

При калькуляции важно точно учитывать технические характеристики помещения и параметры отопительного радиатора. Проведя полный анализ и верный расчёт, можно выбрать нужную модель отапливаемых приборов, необходимых для правильного и качественного обогрева помещения

Таблица мощности стальных панельных радиаторов отопления

Рабочее давление

Максимально допустимое эксплуатационное давление не должно быть больше 10 бар. Необходимо следить за этим параметром и не допускать резких скачков давления превышающих, допустимые показатели, которые способны привести к поломке и выходу из строя прибора отопления.

Температурный график отопления

Габариты изделия

В продаже прямоугольные стальные батареи бывают различных размеров (одно-, двух- и трёхпанельные).

Типы стальных радиаторов отопления

В связи с большим выбором моделей, габариты радиаторов могут колебаться:— в ширину от 40 до 300 см;— в высоту от 30 до 90 см.

Габариты стальных панельных радиаторов различного типа

Монтаж

Монтаж стальных панельных батарей довольно прост, и не занимает много времени. Крепление радиаторов отопления к стене или к полу осуществляется при помощи крепёжных деталей.

Крепление к стене стальных панельных радиаторов отопления

Крепление к полу стальных панельных радиаторов отопления

Время эксплуатации

Соблюдение условий использования фильтров и контроль норм рабочего давления в системе позволяет продлить эксплуатацию отопительных приборов до 20 лет.

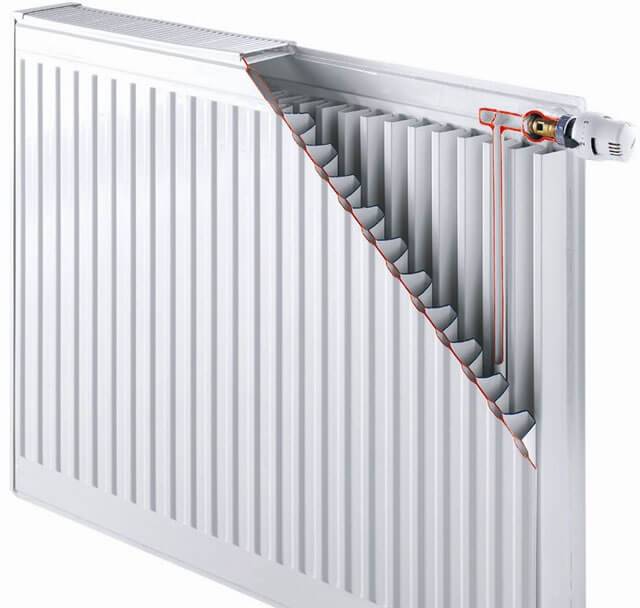

Конструкция панельных радиаторов.

Водяная система

Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.

Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.

В водяных системах отопления могут пользоваться следующими типами радиаторов:

  • чугунными;
  • стальными;
  • алюминиевыми;
  • биметаллическими.

Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).

Чугунные батареи

Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.

Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.

Радиаторы из алюминия

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

Биметаллические батареи

К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.

Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.

Другие параметры

Алюминиевый радиатор в интерьере комнаты

Вес имеет значение при выборе креплений отопительного прибора.

В паспорте указывается масса одной секции. Для определения общего веса незаполненного радиатора надо этот параметр умножить на количество секций. В зависимости от размеров вес одной секции может составлять от 1 до 1.47 кг.

Объем воды в радиаторе тоже рассчитывается из параметров одной секции, которое нужно умножить на количество секций.

Емкость (внутренний объем) секции зависит не только от ее габаритов, но и от толщины оболочки. Среднее значение емкости одной алюминиевой секции находится в диапазоне 250 – 460 мл. Внутренний объем радиатора учитывается при проведении расчетов отопительных систем и оказывает самое прямое влияние на объем теплоносителя, необходимого для их заполнения.

Максимально допустимая температура теплоносителя для алюминиевых радиаторов стандартна, и составляет 110 градусов.

Какие алюминиевые радиаторы отопления лучше – выбираем модель от известных производителей.

Большой выбор дизайнерских решений у вертикальных радиаторов отопления позволяет их устанавливать даже в комнатах без окон. Фото интересных моделей.

Стальные панельные батареи

Состоят данные отопительные приборы из двух ребристых пластин, изготовляемых литьем. У них внутри находится герметичный контур, который заполнен теплоносителем, обеспечивающим обогрев помещений.

Благодаря ребристой форме стальная батарея имеет эффективную теплоотдачу. По теплопроводности сталь аналогична чугуну. Но у стальных агрегатов стенки гораздо тоньше, чем у чугунных изделий и поэтому они нагреваются намного быстрее. Чтобы прогреть выстывшую жилплощадь, потребуется в 2 раза меньше времени. Столь высокая производительность обеспечивается путем конвекции.

Рассчитаны приборы на рабочее давление, равное 10 — 11 атмосферам, что соответствует техническим характеристикам центральной системы теплоснабжения. Некоторые модели современных радиаторов отопления для квартиры из стали оснащены вентиляционными (конвекционными) отверстиями, которые создают тепловую завесу для холодного воздуха, идущего от окна или двери.

После завершения сборки всю конструкцию покрывают особой краской, защищающей от механических и разных химических повреждений. Если имеются сомнения в том, какую выбрать батарею в квартиру из предлагаемого ассортимента, нужно внимательно проверить равномерность нанесения красящего состава – именно это обстоятельство часто влияет на длительность эксплуатации отопительного оборудования.

Дело в том, что плохо покрытые защитой участки могут быть причиной появления коррозии. Панельные радиаторы из стали стандартных моделей рассчитаны на нагрев рабочей среды до 85-90 градусов, но иногда они способны выдержать температуру до 100-110 градусов. К качеству воды, циркулирующей в таких приборах, предъявляют минимальные требования с допустимым порогом pH 3-9,5 единиц.

Определяясь с решением, какие радиаторы лучше установить в квартире, нужно помнить, что специалисты не советуют надолго оставлять стальные изделия без теплоносителя. Причина в том, что при контакте с воздухом этот металл подвергается коррозийным процессам.

У стальных радиаторов имеется система классификации, которая основана на количестве панелей и конвекторов. Например, 10 тип соответствует одной панели. Он считается наиболее простым и бюджетным вариантом, но отсутствие конвекционного теплообменника понижает теплоотдачу. В свою очередь 21 тип состоит из 2 панелей и 1 конвектора между ними.

Стальные агрегаты также отличаются размерами. Их длина составляет от 400 до 3000 миллиметров, а высота от 200 до 900 миллиметров. Многообразие параметров позволяет выбрать лучшие отопительные батареи для квартиры с разными по площади помещениями.

К плюсам панельных агрегатов из стали относятся:

  • небольшая толщина и вес;
  • высокий коэффициент теплоотдачи;
  • простота монтажа;
  • быстрый прогрев помещений;
  • доступная стоимость;
  • минимальные требования к качеству воды;
  • возможность выбрать модель с определенным количеством конвекторов.

Что касается недостатков стальных батарей, то они проявляются в квартирах, обустроенных автономным отоплением. Дело в том, что габариты конструкций не могут вместить достаточный объем воды, а поэтому котел для поддержания требуемого температурного режима вынужден будет часто включаться.

Это в свою очередь приведет к увеличению расхода электроэнергии. Если квартира подсоединена к центральной системе теплоснабжения, данная особенность не имеет значения.

До того, как выбрать стальной радиатор, необходимо ознакомиться с качеством теплоносителя. Когда центральная система теплоснабжения не отличается чистотой воды, агрегат долго не прослужит, поскольку его внутренняя поверхность обычно не имеет защитного покрытия.

У стальной панельной конструкции тонкие стенки плохо переносят гидроудары, о наличии которых свидетельствует присутствие в системе посторонних звуков в виде щелчков, журчания, треска.

Масляные радиаторы

Принцип работы масляного радиатора довольно прост. Внутри герметичного корпуса располагается нагревательная спираль, которая передает тепло растительному или минеральному маслу и далее – ребристому корпусу радиатора, выполненному из стали

При этом масляный радиатор не нагревается до температуры свыше 150 °С, что исключает возможность возгорания, но тем не менее существует опасность обжечься при неосторожном обращении с ним

Обогрев жилища масляным радиатором

Впрочем, главный недостаток масляного радиатора – его медлительность. Как показывает практика, в комнате теплеет лишь через 10–30 минут после включения радиатора в сеть. Срок, согласитесь, немалый. Особенно если вы только что пришли с улицы и хотите поскорее согреться. Для того чтобы ускорить процесс, некоторые производители оснащают свои детища встроенным вентилятором. Прибор активнее обдувается воздухом и быстрее отдает ему тепло.

Некоторые фирмы пошли еще дальше в процессе скрещивания радиатора с вентилятором. Их приборы способны с одинаковым успехом работать в режиме вентилятора, обогревателя и обогревателя с принудительной конвекцией (яркий тому пример – радиаторы Maya от компании Ariston). А некоторые модели вдобавок снабжаются встроенным увлажнителем воздуха (например, Siemens BR 20C00 или Rowenta OR 270). Правда, не совсем ясно, зачем нужно данное усовершенствование. Может быть, таким образом фирмы-производители пытаются сохранить спрос на свои изделия в летний период?

Мощность масляных радиаторов составляет в среднем 1,0–2,5 кВт. Все модели обязательно снабжаются термостатом, поддерживающим желаемую температуру. Наиболее известные и качественные модели выпускают компании DeLonghi, Ariston (обе – Италия), Siemens (Германия), Rowenta (Франция). Цены на такие устройства колеблются от $100 до $150. На рынке также представлены более дешевые радиаторы производства компаний Vitek (Австрия), Laminox, General (Италия) и др. Их стоимость, как правило, не превышает $50–60.
