Схема ленинградской отопительной системы

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

• минимальные затраты;
• простота в сборке;
• высокий уровень износостойкости;
• подходят для обогрева большой площади.

Минусы:

• ограничения в регулировке температуры в каждом отдельном источнике тепла;
• хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

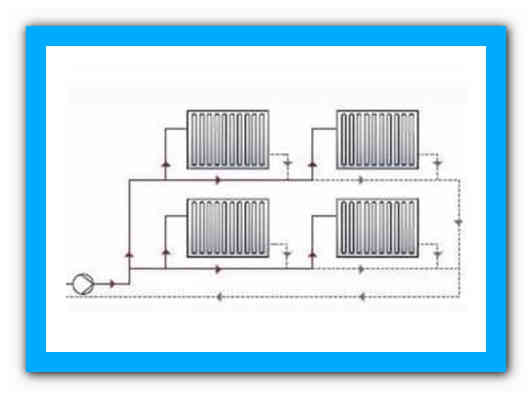

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

1. Одинаковая температура на выходе и входе.
2. Подходит для отопления многоэтажного дома, коттеджа, склада.
3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

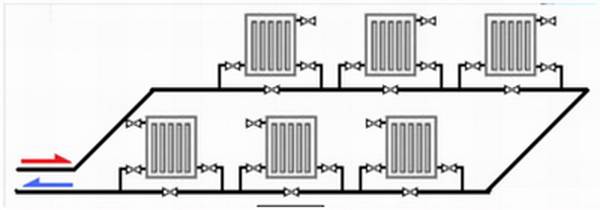

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

• минимальные затраты на трубы;
• скрытая установка, за стеной (в полу);
• возможность связывать оборудование в цельную конструкцию;
• малая стоимость (отсутствие дорогостоящих элементов фиксации);
• монтаж осуществляется даже на больших площадях;
• равномерность подачи тепла исключает появление гидроударов.

Минусы:

• сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
• использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Плюсы «ленинградской» системы

Недостатки установки такой системы считались существенными только в начальном моменте их функционирования и установки. В настоящее время, эти недостатки можно устранить, используя современные материалы и технические средства. Однотрубная система отопления ленинградка обладает множеством положительных свойств, которые, конечно же, перекрывают некоторые минусы этой системы, делая ее, несомненно, одной из самых востребованных и популярных. Особенно сильно это заметно при строительстве частных домов.

Вместе с этим, большим плюсом является возможность решить проблемы потерь тепла посредством применения современных технических средств и материалов. Шаровые краны, установленные дополнительно, вентили, термодатчики, отводы воздуха – все они сильно увеличивает коэффициент полезного действия системы.

В систему однотрубного отопления сегодня можно внедрить последовательную схему подачи воды. Именно благодаря внедрению этой схемы в ленинградку, теперь есть возможность регулировать температуру отдельной батареи. Это позволяет остальным радиаторам сохранять заданную температуру, независимо друг от друга.

Более аккуратная схема отопления, часто заставляет обращать внимание на себя при планировке схемы отопления дома. Внешний вид не будет испорчен, если продумать схему отопления, с эстетической точки зрения, заранее

1. Дешевизна при правильном расчете бюджета.
2. Заранее придуманный план размещения системы отопления в вашем доме, поможет сохранить эстетику вашего дома и повысить аккуратность прокладки труб.
3. Самое главное в любой системе – это надежность. Если использовать современные технологии в установке системы, можно намного продлить срок службы вашей системы отопления.
4. Каждая система имеет разные виды исполнения, поэтому у вас есть выбор, какие материалы использовать для труб, проводить трубы отопления под полом или над полом, какую теплоизоляцию использовать и использовать ли ее вообще, ставить перемычки или нет, устанавливать дополнительный насос или нет, нужен ли вам расходный бак или нет.

То есть, если у вас есть какие-то свои требования, можно собрать уникальную систему, которая не будет иметь с другими ничего общего кроме основы.

Вопросы и ответы

Имеет ли смысл ставить игольчатый кран для регулировки температуры?

Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.

Обязателен ли насос?

При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.

Сильно ли отличается температура на выходе из котла от температуры на последней батареи?

Да. Разница может достигать 45 % – 50 %

Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя

Нужно ли утеплять расширительный бак?

Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

• котел для нагрева теплоносителя;
• металлический или полипропиленовый трубопровод;
• радиаторы (батареи);
• расширительный бак или бачок с клапаном (для открытой системы);
• тройники;
• насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
• шаровые краны;
• байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

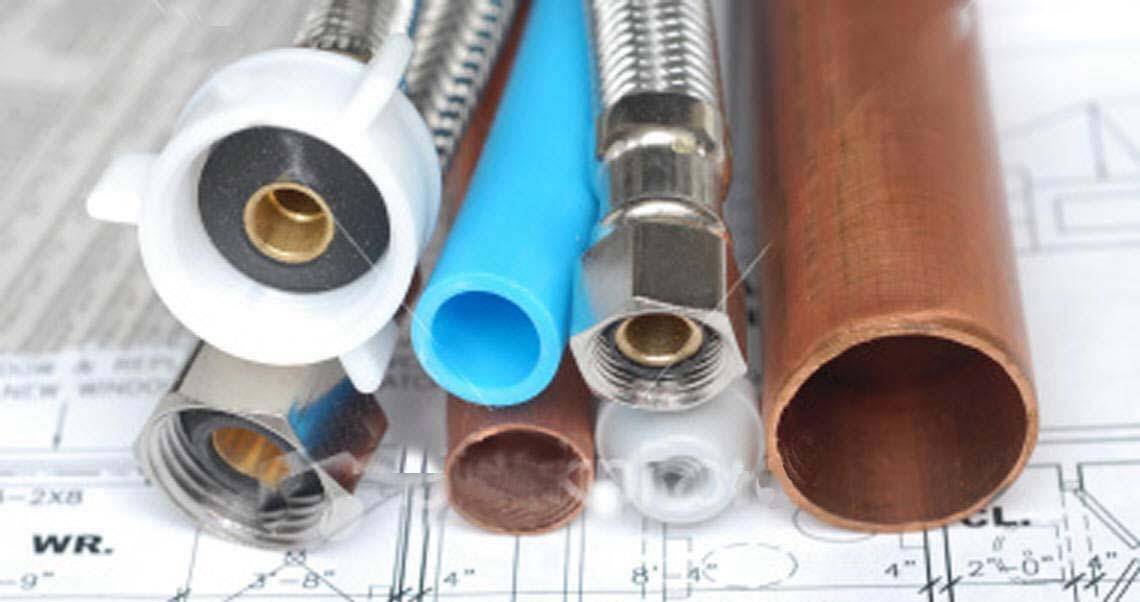

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

Соединение радиаторов и труб

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Монтаж

Отопление по типу “ленинградка” монтируется с применением специального инструмента и оборудования, состав которого зависит от выбора материала трубопровода. Источником тепла для частного дома служит отопительный котел, а для многоквартирного – теплообменник, в котором осуществляется подогрев теплоносителя внутреннего контура от воды, поступающей по центральной магистрали.

Сначала выполняется врезка труб, после чего прокладывается магистральный трубопровод, в начале которого осуществляется монтаж подкачивающего насоса, а в конце устанавливается расширительный бак.

Схема отопительной системы «ленинградка».

Радиаторы отопления подключаются к трубопроводу двумя способами – подключением к нижним патрубкам, либо к расположенным по диагонали нижнему и верхнему. Второй способ обеспечивает более быстрый прогрев помещения, но предполагает повышенный расход материала при монтаже.

При возможности установки обогрева с естественной циркуляцией теплоносителя она рассматривается, как предпочтительная схема.

Монтаж без применения в схеме подкачивающего насоса более выгоден, чем схема с принудительной циркуляцией. При возможности установки обогрева с естественной циркуляцией теплоносителя она рассматривается, как предпочтительная схема.

Особенности установки горизонтальной системы

Существуют два способа монтажа горизонтальных однотрубных систем. Первый способ предполагает прокладку трубопроводов поверх поверхности пола. Данный тип монтажа легко выполняется своими руками, а также предполагает быструю замену компонентов во время будущего ремонта. Это вариант прокладки труб открытого типа.

Другая разновидность обустройства труб предполагает их прокладку под полом. Такой способ отличается улучшенным внешним видом, но предполагает больший объем работ, которые включают, в частности, укладку теплоизоляции. Монтаж закрытого типа отопления из-за своей сложности не получил широкого распространения.

Особенности установки вертикальной системы

Основной особенностью монтажа отопительных трубопроводов вертикально является необходимость в установке подкачивающего насоса. В некоторых зданиях, как правило, двухэтажного типа, устанавливают трубопроводы с естественной прокачкой, в результате действия силы тяжести.

Наиболее распространенным вариантом является вертикальная схема, при которой теплоноситель поступает на крышу дома с помощью насоса, после чего самотеком распределяется между потребителями.

Характер циркуляции теплоносителя определяет номинальный размер диаметра используемых при монтаже трубопроводов. Движение жидкости самотеком предполагает больший размер сечения трубопровода, чем ее принудительное перемещение.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

• котел;
• трубопровод;
• секции отопительных батарей;
• бочок расширительный;
• тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

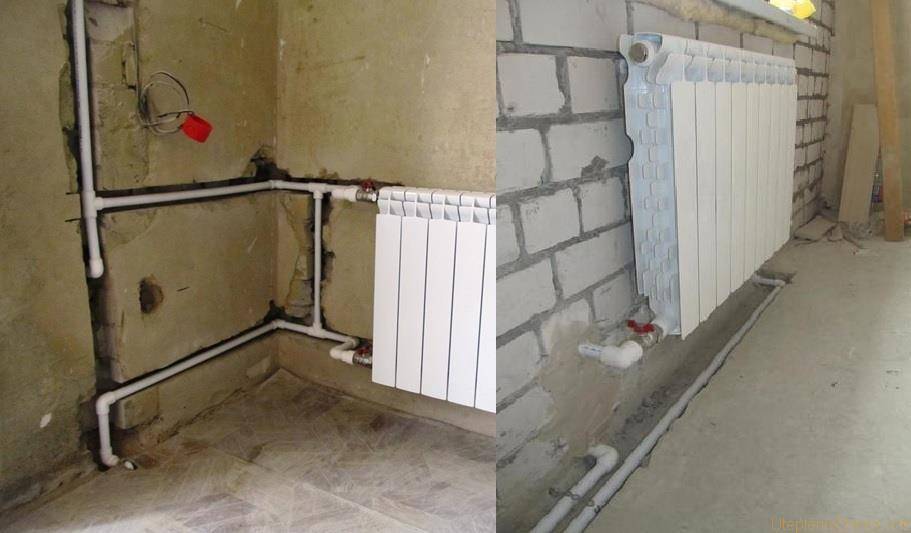

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

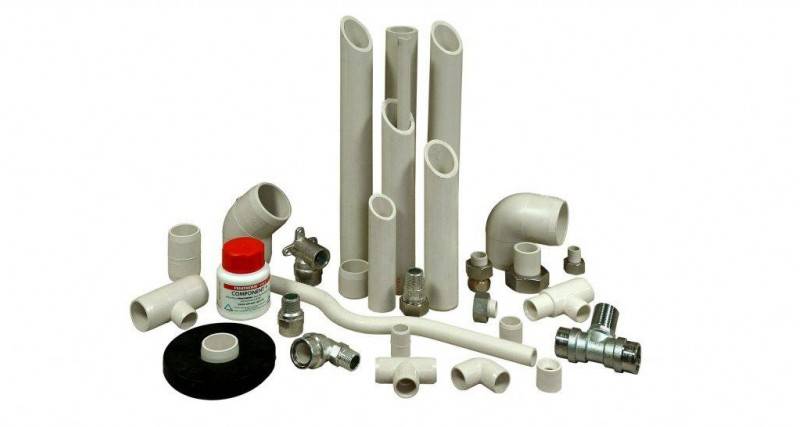

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.
