Использование на практике DIN-реек

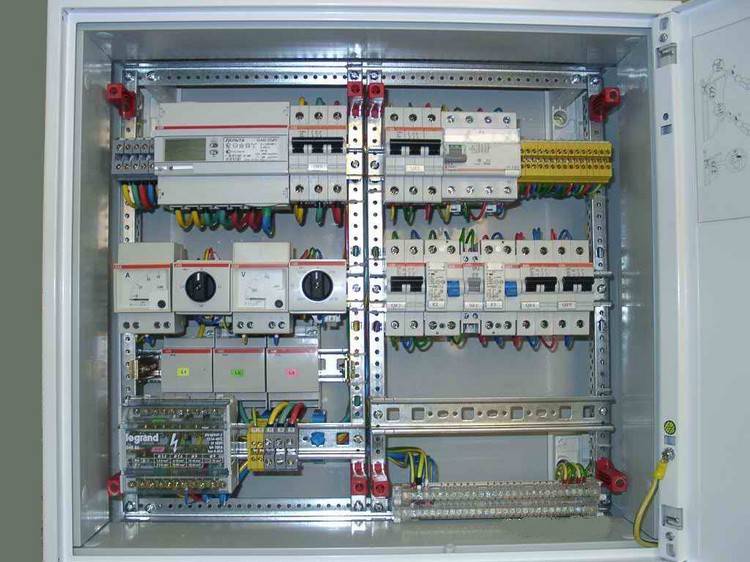

В настоящее время использование DIN-реек предусмотрено в большей части конструкций электрических щитов. Все электросчетчики и другая модульная коммутационная аппаратура также выпускается с готовыми креплениями, с возможностью размещения на рейке. Крепления представляют собой специальные зажимы из металла или пластика, закрепляющие и фиксирующие оборудование, устанавливаемое на DINрейке. Стоимость DIN-реек, в зависимости от их параметров и материала, отличается между собой в несколько раз.

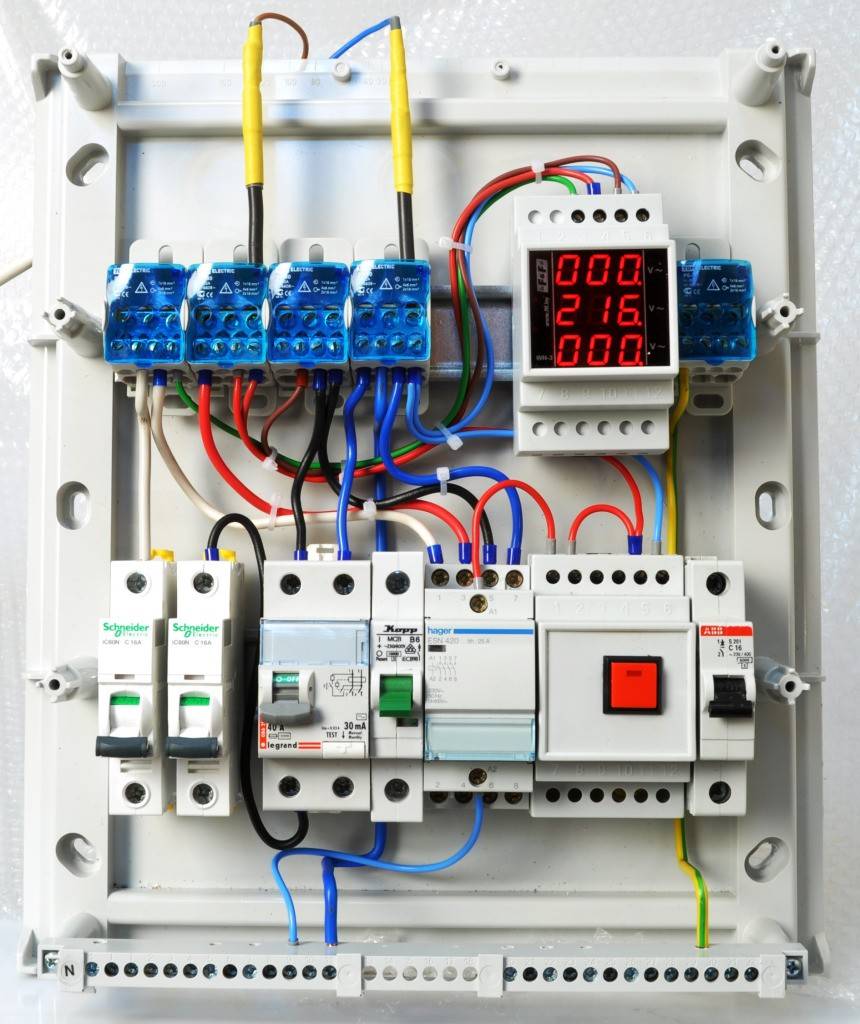

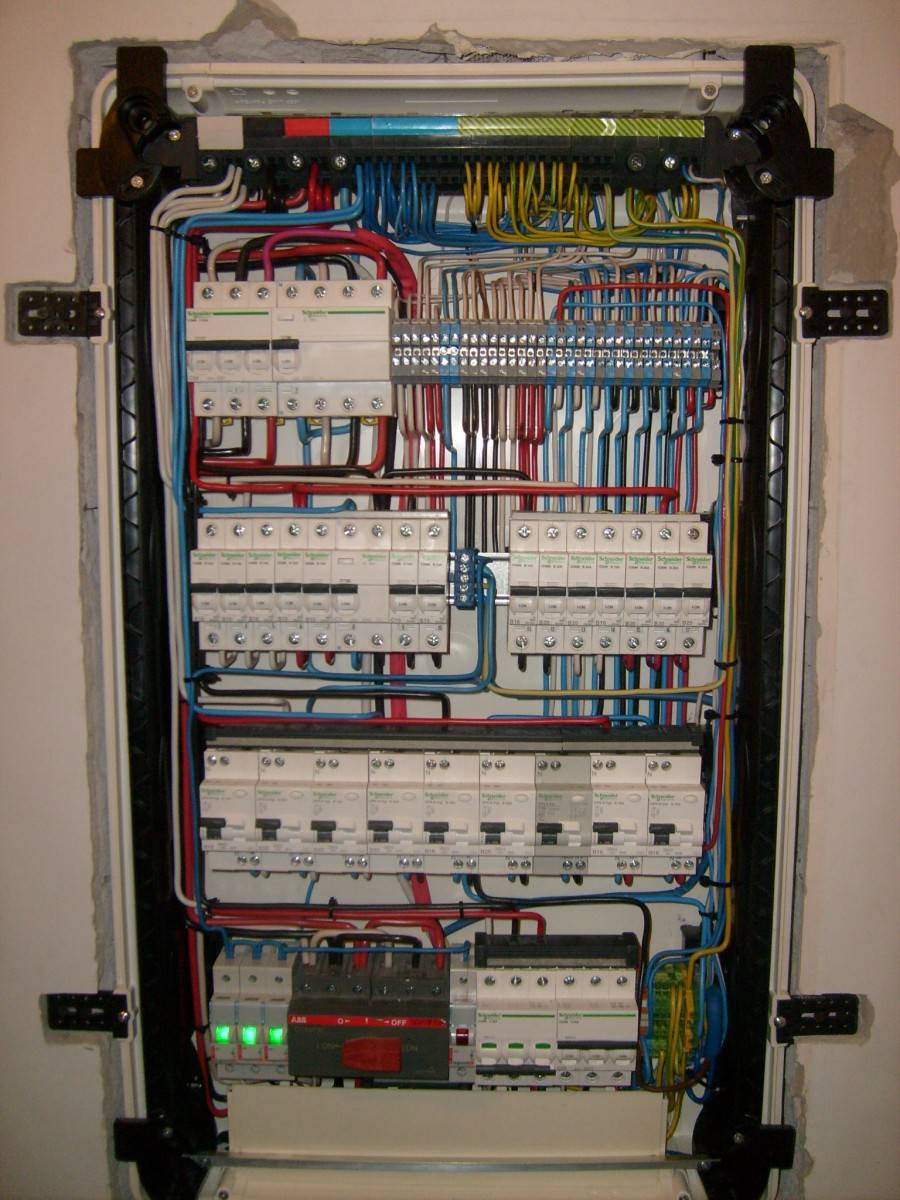

Основным преимуществом электрических щитов, в которых используются Дин-рейка, является простая и удобная установка в них модульной аппаратуры различной модификации. Обслуживание таких щитов также отличается простотой. Например, чтобы заменить , достаточно просто раскрутить клеммы, убрать провода и снять его с рейки.
Для того, чтобы установить в электрощит какой-то новый электрический прибор, необходимо все действия выполнять в обратной последовательности. Достаточно просто защелкнуть прибор в рейке, вставить на место провода и затянуть клеммы.
Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.
Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.
Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.
Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.
Особенности замены автоматического выключателя в электрическом щите. Часть 2
Какое бы модульное оборудование вы бы не использовали для своей электросети, может возникнуть ситуация, при которой устройство может выйти из строя и ему понадобится замена. Чтобы таких неприятных случаев было как можно меньше, мы рекомендуем приобретать автоматические выключатели, УЗО и прочие виды модульного оборудования в интернет магазине 21vek-220v.ru.
Помимо этого, многим потребителям полезно будет знать основные нюансы замены неисправного электрооборудования, что позволит оградиться от целого ряда проблем, имеющих место быть в процессе эксплуатации бытовой электропроводки.
Типы реек
Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:
Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.
Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

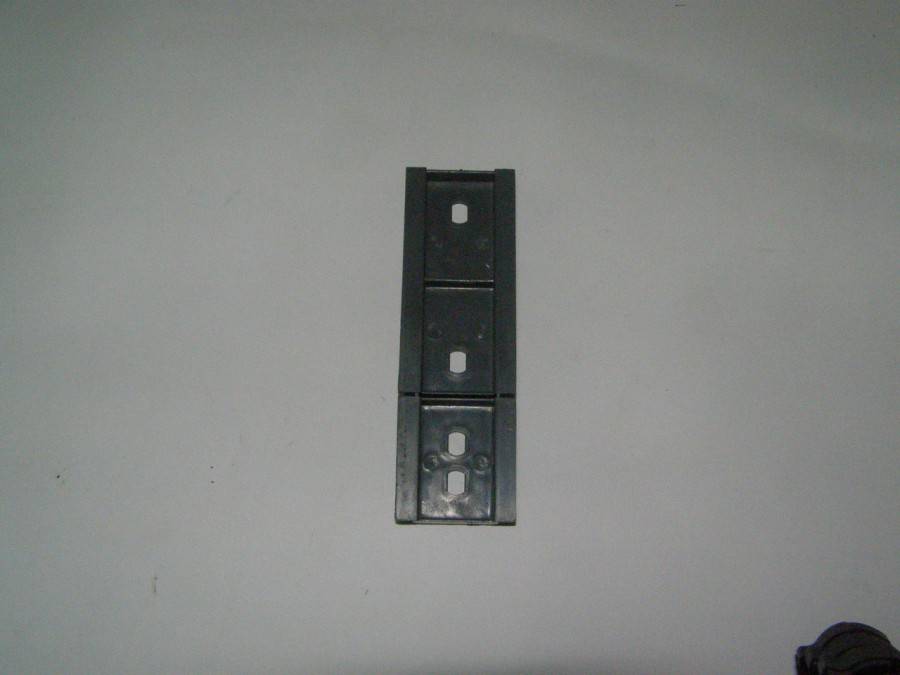

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.
Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.
Какие бывают DIN-рейки?
Благодаря DIN-рейке сборка щитов, а также замена автоматов происходит гораздо быстрее. Узнать о существующих размерах и типах дин реек вы можете здесь!
Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.
На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:
- Ω-образный. Самая популярная форма, применяемая в распределительных щитах под автоматы, прибор учета электроэнергии и т.д. Выглядит она так, как на картинке:
Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:
Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:
Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

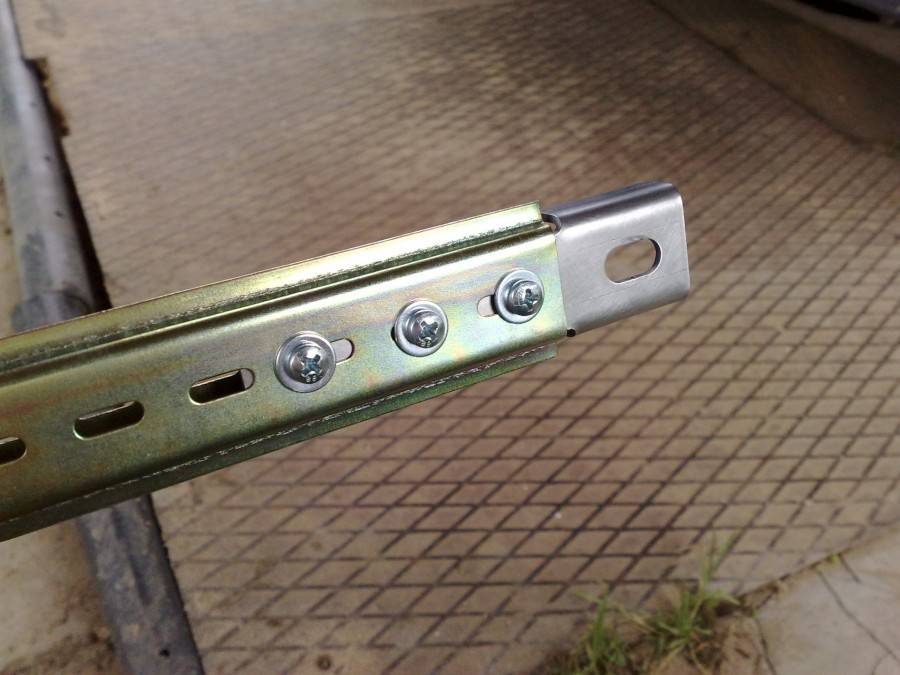

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:
По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.
Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.
Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:
Установка автоматического выключателя
Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!
Будет интересно прочитать:
- Кабель каналы: виды и размеры
- Как собрать распределительный щит своими руками
- Набор инструментов электрика
Установка автоматического выключателя
https://youtube.com/watch?v=tdF5As585hI
Источник
Подключение
Для подключения требуется определить питающие зажимы, к которым подсоединяются электропровода (их сечение не должно быть меньше указанного на корпусе).
Подсоединение и размещениеможет выполняться в любой последовательности. Подключение может быть выполнено как после установки оборудования, так и до его монтажа. При последнем варианте подключения следует убедиться в достаточной длине проводов. Провод заземления, как правило, подсоединяют к корпусу щита, но некоторые электрические схемы предусматривают отдельные зажимы.

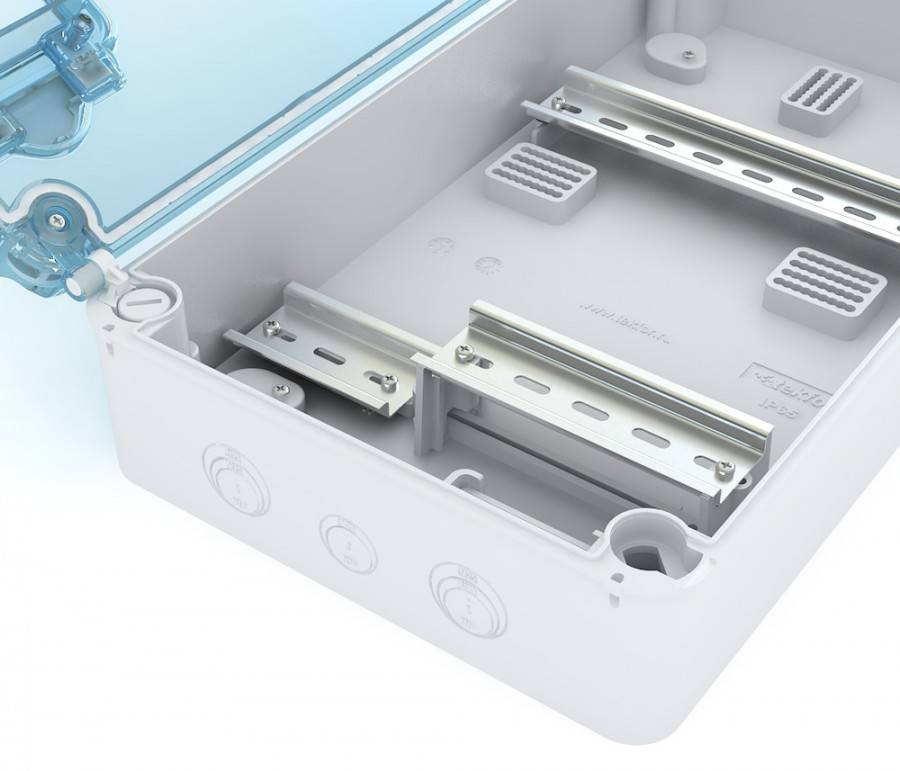

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.
Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.
Подключение проводов
Подключение щитовой розетки можно проводить до или после монтажа
Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением
Для выполнения подключения понадобятся зажимы для присоединения электропроводов.
Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.
Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.
Особенности выбора
При подборе необходимого приспособления учитывают такие нюансы:
Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)
Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)
- Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
- Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
- Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
- Если покупается собранные щиты, то в них уже установленные рейки нужного размера.
Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.
Таблица номинального тока S203 С
| Количество полюсов | Номинальный ток | Кол-во модулей | Серия | Артикул производителя |
| In A | ||||
| 3P | 0.5 | 3 | S203 C0.5 | 2CDS253001R0984 |
| 3P | 1 | 3 | S203 C1 | 2CDS253001R0014 |
| 3P | 1,6 | 3 | S203 C1.6 | 2CDS253001R0974 |
| 3P | 2 | 3 | S203 C2 | 2CDS253001R0024 |
| 3P | 3 | 3 | S203 C3 | 2CDS253001R0034 |
| 3P | 4 | 3 | S203 C4 | 2CDS253001R0044 |
| 3P | 6 | 3 | S203 C6 | 2CDS253001R0064 |
| 3P | 8 | 3 | S203 C8 | 2CDS253001R0084 |
| 3P | 10 | 3 | S203 C10 | 2CDS253001R0104 |
| 3P | 13 | 3 | S203 C13 | 2CDS253001R0134 |
| 3P | 16 | 3 | S203 C16 | 2CDS253001R0164 |
| 3P | 20 | 3 | S203 C20 | 2CDS253001R0204 |
| 3P | 25 | 3 | S203 C25 | 2CDS253001R0254 |
| 3P | 32 | 3 | S203 C32 | 2CDS253001R0324 |
| 3P | 40 | 3 | S203 C40 | 2CDS253001R0404 |
| 3P | 50 | 3 | S203 C50 | 2CDS253001R0504 |
| 3P | 63 | 3 | S203 C63 | 2CDS253001R0634 |
| 3P | 80 | 3 | S203 C80 | 2CDS253001R0804 |
| 3P | 100 | 3 | S203 C100 | 2CDS253001R0824 |
Как используется в электрике
У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.
Установка рейки
В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:
- Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
- Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
- Зафиксировать планку и проверить ее надежность.
Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.

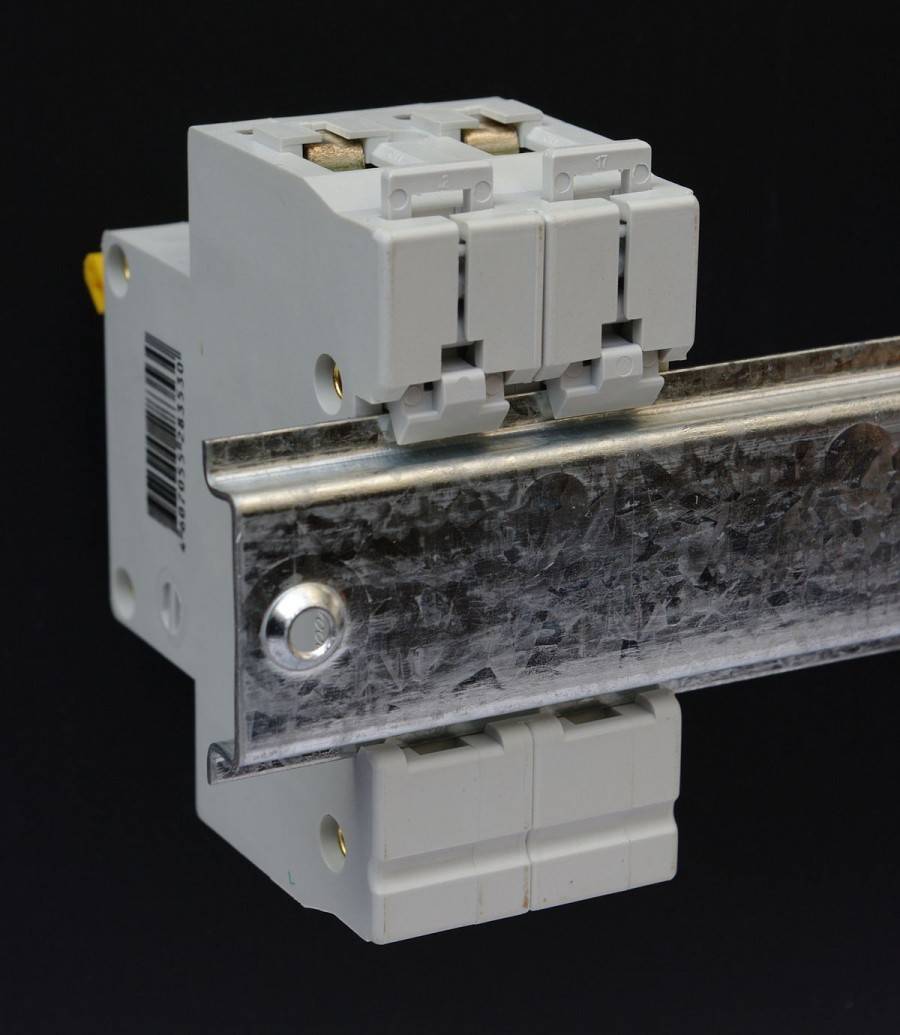

Установка автомата
В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:
- Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
- Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
- Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.
Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.
Описание элемента
Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.
Здесь все зависит от таких параметров, как:
- вес;
- прочность;
- сила тока, пропускаемого через клеммы заземления.
Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.
Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.
О методике монтажа
Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.
Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.
Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.
В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.
Что можно устанавливать на дин-рейку

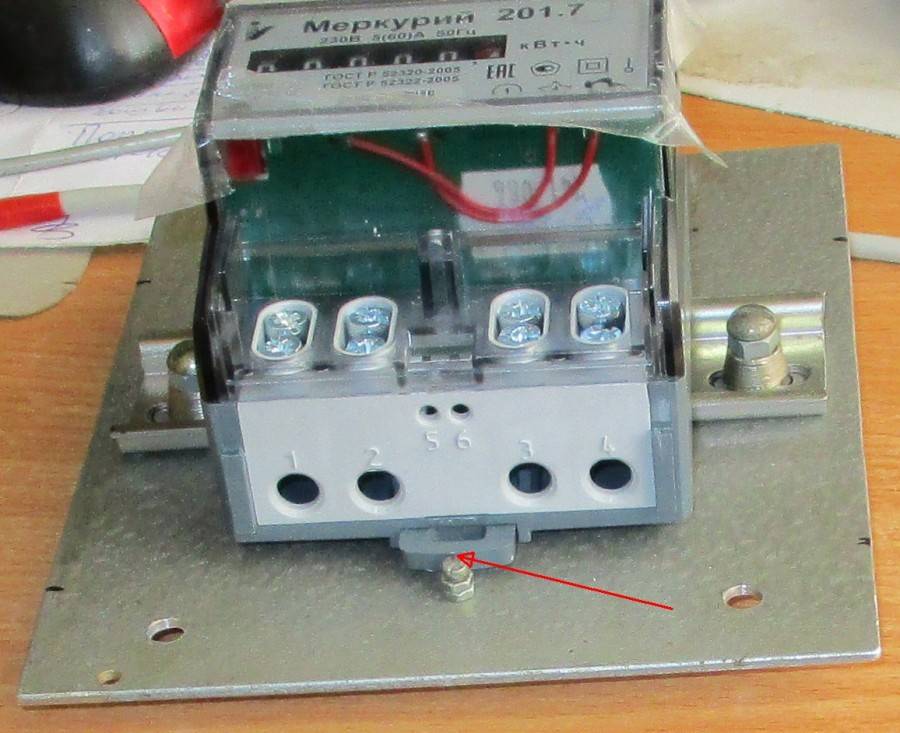

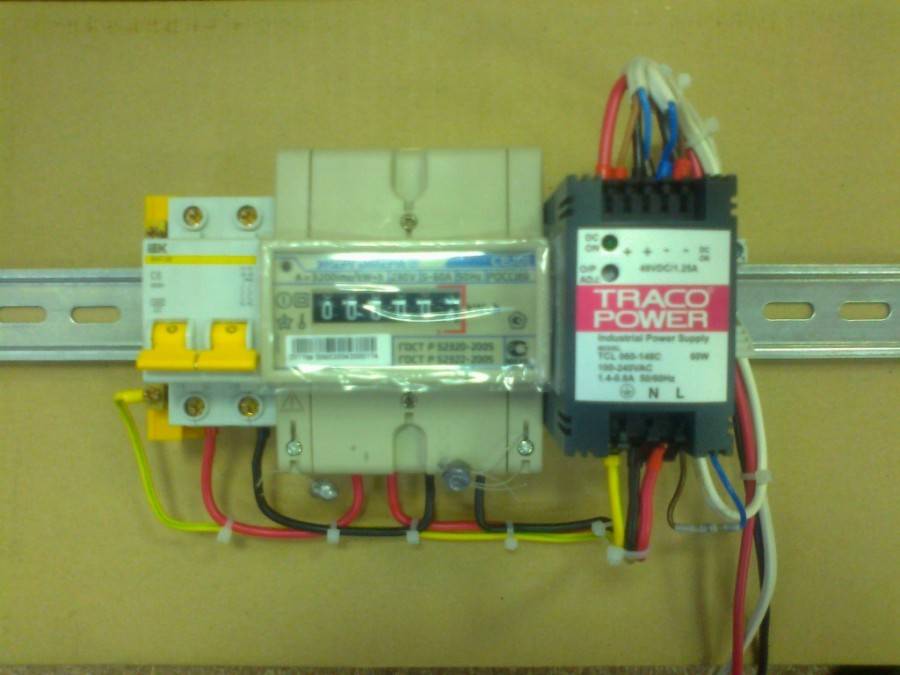

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.
Кратко о видах
Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.
Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.
Расчет ширины модуля

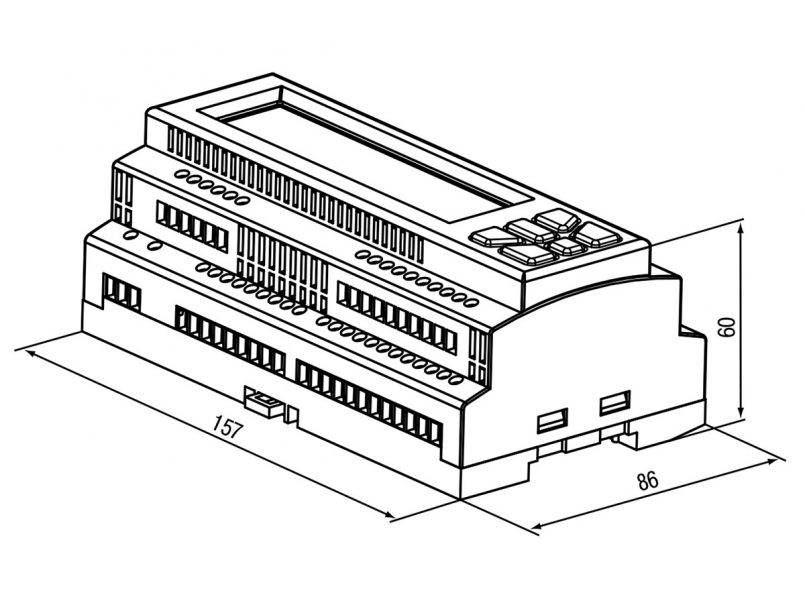

Габариты или размеры автоматических выключателей закрепляемых на дин-рейке, обычно рассчитываются с учетом следующих соображений:
- какое общее количество этих приборов планируется установить в соответствии с используемой схемой электропроводки;
- какой тип учетного прибора (счетчика) и автоматических выключателей предполагается монтировать на нее;
- какой минимальный зазор между этими устройствами положено оставлять.
Если два автомата или УЗО допускается монтировать практически вплотную друг к другу, устанавливать приборы рядом с электросчетчиком приходится на некотором расстоянии (не менее 1-2 сантиметров).
При расчете количества вмещающихся на дин-рейку приборов необходимо учитывать их функциональное назначение. Двухполюсный автомат имеет большую ширину, чем однополюсный.
Автоматы ABB 2Р (1Р+N) или 1P? Двухполюсные или однополюсные?
Разница в схеме подключения однополюсных автоматов ABB 1Р или 2Р (1Р+N) к УЗО существенная. В первом случае экономим бюджет и место в щитке, но получаем трудности с отысканием кабельной линии, из-за которой отключается УЗО. Во втором случае, больше затрат, но выше безопасность (время отыскания утечки тока) и более понятная схема, при которой определить кабельную линию из-за которой срабатывает УЗО сможет необученный человек, например, жена)).
Я рассмотрю и покажу вам оба варианта с подключением автоматов к групповому УЗО. Как найти линию или автомат из-за которой вырубает УЗО. А вы уже сами решайте, какие будете использовать автоматы ABB 1Р или 2Р (1Р+N) для группового.
Вариант №1. Схема квартирного щитка, где к УЗО подключены три автомата 1Р.
Предположим утечка тока у нас на кабельной линии №3, УЗО отключается. Как определить на какой линии из 3-х у нас утечка? Самое первое, что необходимо сделать при любом варианте схемы (1Р или 2Р) — это вытащить вилки всех бытовых приборов из розеток на этих кабельных линиях, и попробовать включить УЗО. Утечка тока может быть вызвана нарушением изоляции прибора. Если это не помогает, тогда идем к щитку;
- Необходимо снять напряжение со щитка, отключив вводной автомат или рубильник, чтобы не задеть токоведущие части в электрощите;
- Отсоединить нулевые рабочие провода кабелей с клеммника “N”, к которому подключены нулевые провода кабелей № 1, 2, 3 (для каждого УЗО — свой отдельный клеммник для автоматов;
- Присоединяем к клеммнику “N” нулевой провод кабеля №1;
- Включаем вводной автомат в электрощите, УЗО и автоматический выключатель кабеля №1;
- Если УЗО не отключается, снова отключаем питание в квартирном щитке и УЗО;
- Присоединяем рабочий ноль кабеля №2 к клеммнику “N” и включаем вводной автомат, УЗО и автомат кабеля №2;
- Если УЗО не отключается, снова отключаем питание в квартирном щитке и УЗО;
- Присоединяем ноль последнего кабеля №3 к клеммнику “N“;
- УЗО отключится (утечка у нас на кабеле №3);
- Отключаем снова питание электрощита;
- Отсоединяем нулевой провод кабеля №3 с клеммника “N и отключаем автомат №3”;
- Включаем питание щита, включаем автоматы № 1 и 2, чтобы работали приборы и освещение от этих линий;
- Ищем, где у нас утечка на кабеле № 3 (осматриваем распаечные коробки, проверяем соединения проводов, контакты розеток и выключателей).
Если кратко, то необходимо отсоединить нулевые провода автоматов, групповое УЗО которых отключается. И поочередно их присоединять обратно на клеммник, включая при этом соответствующий автомат. На каком автомате отключится УЗО, значит там утечка.
Вариант №2. Схема подключения двухполюсных автоматов 2P (1P+N) к УЗО.
Этот вариант, конечно, проще. Можно не вынимать вилки из розеток, не снимать пластроны щитка и не отключать полностью напряжение. Достаточно:
- Отключить все автоматы 2Р, соответствующего УЗО;
- Включать их по очереди;
- При включении какого автомата у нас отключиться УЗО, там и утечка тока.
На схеме примера, нужно отключить все автоматы Q 1,2,3,4, включить УЗО, и включить сначала автомат Q1, затем Q2, далее автомат Q3, и наконец Q4, при котором УЗО отключится. Отключаем автомат Q4, включаем УЗО и автоматы ABB Q1,2,3 и ищем на линии Q4 повреждение (утечку).
Какой из этих вариантов вам более приемлим решать только вам. Первый вариант, как я уже писал выше, экономный. Второй вариант — наиболее безопасный с быстрой схемой восстановления электроснабжения.
Подключение автоматов ABB S200
Автоматы ABB S200 имеют очень удобную конструкцию для подключения, не только супротив бюджетной SH200, но и других производителей автоматов Шнайдер Электрик, Хагер и т.д. У автоматов ABB S200 есть по два контакта для подключения кабеля, как сверху, так и снизу, что позволяет в прямоугольные клеммы подключить специальную гребенку (шину) для автоматов, а во второй контакт подключить провод. Затягиваются контакты одним винтом.
Подавать питание на автоматы ABB S200 можно, как на верхние контакты (стандартный вариант), так и на нижние.
Правильно выбрать автомат для защиты от перегруза и токов короткого замыкания, поможет вам следующая памятка.
Спасибо за внимание
Фото din рейки
Быстрый монтаж электрооборудования — только на дин-рейки!
Мы предлагаем перфорированные рейки:
- 75 мм;
- 300 мм;
- 500 мм;
- 1000 мм;
- 2000 мм.
Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.
Использование
Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.
Используются для крепежа:
- автоматических выключателей;
- дифференциальных автоматов;
- электросчётчиков,
- реле, контакторов и пускателей;
- кросс-модулей и клемм;
- электророзеток;
- коммутационной аппаратуры.
С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.
Классификация
Динрейки различаются по:
- материалу изготовления (стальные, алюминиевые);
- длине (от 75 до 2000 мм);
- наличию перфорации (сплошные, перфорированные);
- толщине профиля (от 0,8 до 1,5 мм);
- форме профиля (омега, Г-рейки, С-рейки).
Представленный ассортимент
В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».
В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.
Для малых нагрузок
Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).
Для средних нагрузок
Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.
Для увеличенных нагрузок
Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.
Для максимальных нагрузок
Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.
Разные типы и дополнительные аксессуары
Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

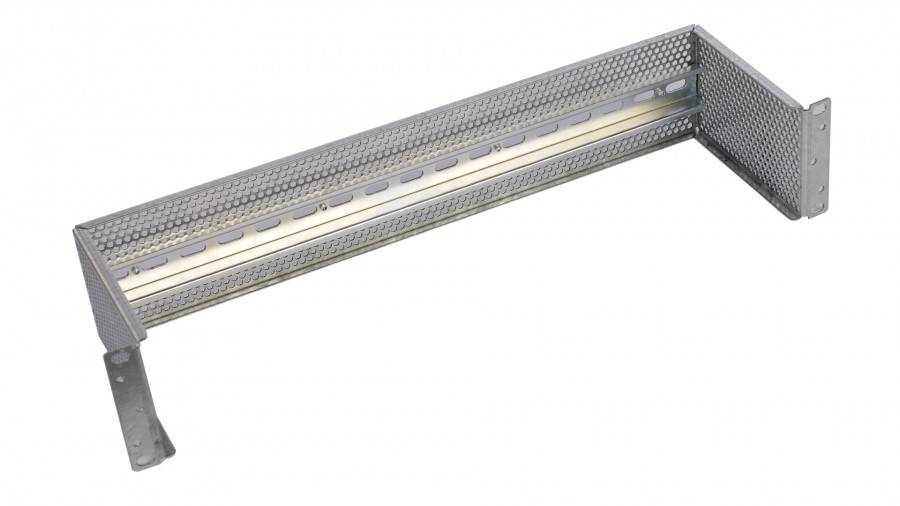

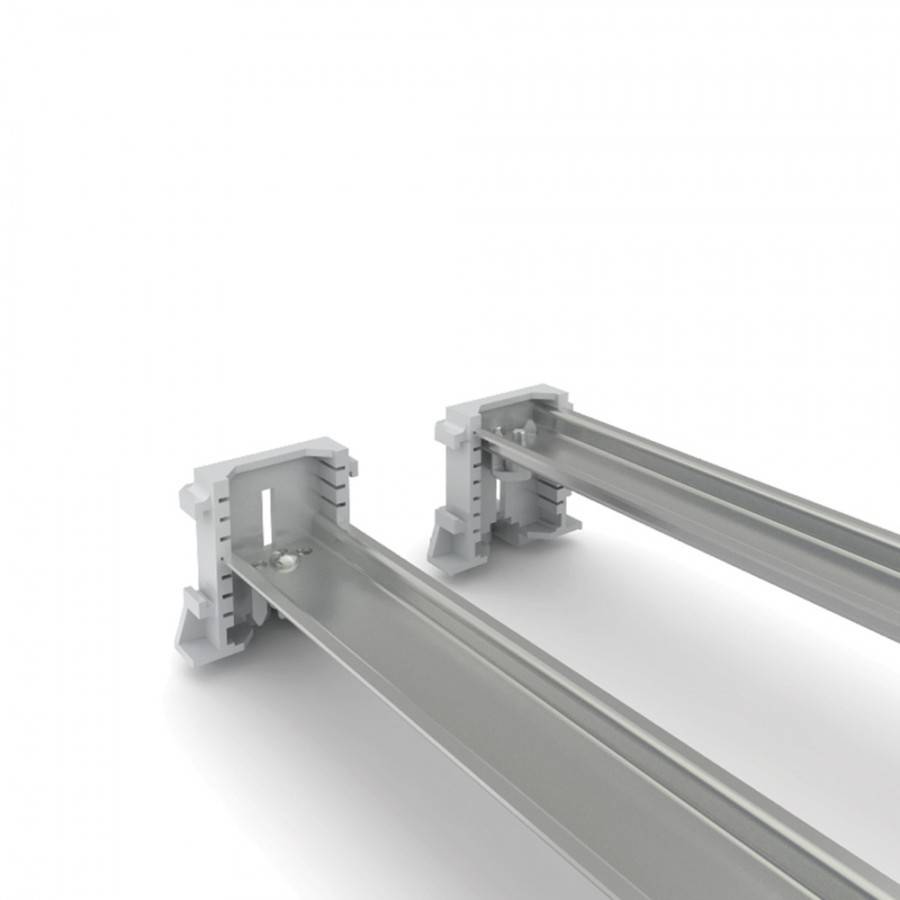

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.
Преимущества использования дин-реек:
- стандартные размеры (подходит для любых типов оборудования и электроизделий);
- безопасный монтаж электропроводки открытого типа;
- подходит для электрощитов, боксов;
- высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
- быстрая установка и демонтаж аппаратуры;
- перфорация для удобства крепления на винты;
- насечки по длине рейки для нарезки в размер;
- монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
- доступные цены;
- соответствие требованиям ГОСТ и IEC.
Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.
Особенности применения
ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями». В соответствии с этим определением область ее применения распространяется на следующие случаи:
- необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
- потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
- при желании вмонтировать в шкаф специальную соединительную фурнитуру.
Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.
При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.
И прежде чем перейти к видам, стоит описать те отличия, что в них могут быть. В основном изменяются:
- вес;
- прочность;
- сила проводимого тока через клеммы;
- материал: сталь и алюминий;
- перфорация: сплошная и регулярная;
- насечка: либо есть, либо нет.
И если речь идет о стандартах, то нужно понимать, что сделать унификацию в крепежах электрических устройств и рейках — нельзя. А потому существует три разновидности, применяемые по ситуации:
- Омега-тип. Наиболее популярный и закрепленный в российском ГОСТе вид, что зачастую именуется как TH35. Его ширина составляет 35 мм, хотя также на рынке присутствует версия с меньшим форматом в толщине и ширине. В основном такие уменьшенные версии используется для клемм, а не аппаратов. Помимо материала также есть его обработка, наиболее популярные из которых анодирование, гальванизация и оцинковка.
- С-тип. Имеет габариты, схожие с омегой, — 32 мм. Концы в таком виде загибаются во внутрь, что визуально напоминает букву С. В основном используется для зажимов и клеммных колодок, однако существует ряд устройств, для которых С-тип также является наиболее приемлемым.
- G-тип. Идентичная С-виду модель, за исключением одного отличия — один из концов меньше и уже другого. Визуальная ассоциация с буквой G. Применяется также для зажимов, однако разница в формах необходима для гибкости установки в недоступных местах и специфики оборудования.
Если требуется установить клемму, то зачастую пригодится омега-тип. Все остальные в большинстве случаев используют строители. Если же делать ремонт, то придется самостоятельно либо изначально подойти к выбору рейки ответственно, либо получить консультацию опытных строителей.
Вопрос — ответ
Вы не можете пользоваться своим телефоном, так как не работает динамик на iPhone? В таком случае следует знать ответы на следующие вопросы:
1. Из-за чего эта поломка вообще появилась?
2. Как лучше всего решить проблему – починить Айфон самостоятельно или обратится в сервисный центр?
3. Еслть ли видео инструкция по самостоятельному ремонту и где ее найти?
На нашем сайте вы сможете получить ответы на все эти вопросы и многие другие. Мы записали полную видео инструкцию по ремонту. Кроме того, мы научим вас делать диагностику.
Для восстановления работоспособности аппарата вам необходимо знать:
ТОП причин, из-за которых на iPhone не работает динамик
1300 Акция! Акция до воскресения 1400 Акция! Акция до воскресения 900 Акция! Акция до воскресения 1100 Акция! Акция до воскресения 300 Акция! Акция до воскресения 490 Акция! 20 минут 4800 Акция! Акция до воскресения 5400 Акция! Акция до воскресения 3300 Акция! Акция до воскресения 3800 Акция! Акция до воскресения 1990 Акция! Акция до воскресения 490 Акция! 20 минут 14400 5300/6300 1900/2100 3300 3300 1500 2300 1100 490 Акция! 20 минут
Важно: Акция! Снижена цена на 50% помечена словом «Акция», действует до конца этого месяца 1. Как запчасть iPhone от копии; 2
Мы устанавливаем оригинальные запчасти, и даем гарантию: 1 год! 3. Скидка 20-50% по просьбам постоянных клиентов — смотрите специальный 4. При ремонте выберите бесплатный
Стоимость установки детали в нашем сервисном центре:
Наименование запчастей
X цена
8/8 Plus цена
7/7 Plus цена
6s цена
6s Plus цена
6 цена
6 Plus цена
5S/SE/5C/5 цена
Цена установки в руб.
Время ремонта
Стекло
8900 Акция! Акция до воскресения
2400 Акция! Акция до воскресения
1800/1900 Акция! Акция до воскресения
Дисплей со стеклом (Оригинал ) Качество 100%
25500 Акция! Акция до воскресения
9400 Акция! Акция до воскресения
6000/9300 Акция! Акция до воскресения
Дисплей со стеклом (Копия ) Качество 80%Аккумулятор Оригинал
1480
1480
1100
1100
1100
950
950
950
499
20 минут
Аккумулятор Копия Акция!
700
700
700
700
700
700
700
700
499
20 минут
Задняя камера
4500
3900/3450
2600/2900
850
900
750
700
500
499
от 2х часов
Pазъем питания со шлейфом Акция!
450
450
450
450
450
450
450
450
499
30 минут
Кнопка включения со шлейфом
420
420
450/420
450
420
450
420
420
499
30 минут
Кнопка home (корпусная часть)
450
450
450
420
450
420
450
450
499
10 минут
Кнопка home (внутренняя часть: шлейф с компонентами)
490
450/490
490
450
490
450
450
490
499
20 минут
Динамик
290
490/290
290
490
290
490
290
290
499
20 минут
Микрофон
290
290
290
290
290
290
290
290
499
30 минут
Задняя крышка
3900
3690
3690
2950
3100
2500
2700
1900
250 Акция!
от 30 минут
Антена GSM
450
450
450
450
450
450
450
450
499
30 минут
Антена WiFi
450
450
450
450
450
450
450
450
499
30 минут
Модуль WiFi
1500
450/1500
1500
450
1500
450
1500
900
499
от 1го часа
Контроллер звука
800
800
800
800
800
800
800
800
499
от 2х часов
Контроллер питания
1200
1200
1200
1200
1200
1200
1200
1200
499
от 2х часов
Если тихий динамик на Айфоне, сперва нужно определить причину поломки. Для этого и проводится диагностика телефона. Как это сделать мы указали на сайте в разделе контроля качества. После того, как поломка будет определена, можно будет приступать к следующему этапу.
Электрификация.ру
Установка DIN-рейки в старых электрощитах часто производится на поверхности, плохо приспособленные для подобных операций. Это и не удивительно — когда проектировали и выпускали массовыми сериями советские электрощиты, о возможном появлении (а тем более о повсеместном применении) DIN-реек никто не задумывался.
Необходимость установки DIN-рейки в старый щиток часто возникает при монтаже нового электрооборудования — при замене и / или установке дополнительных автоматических выключателей и иных защитных аппаратов (УЗО, дифференциальных автоматов, реле контроля фаз, ограничителей перенапряжения и других), а также различных модульных устройств; при замене пакетных выключателей на автоматы современного образца; при установке компактных электросчётчиков…
К сожалению, многие электрики не желают понимать всей важности надёжного и аккуратного крепления DIN-рейки к установочной поверхности. Слишком часто приходится видеть последствия монтажа по принципу «как прибили, так и держится»
И не стоит успокаивать себя мыслью, что это, дескать, нытьё эстетов! От подобного отношения страдает не только внешний вид, но и функция электрощитового оборудования. Во многих случаях халатное отношение к электротехническим крепёжным изделиям приводит к авариям.

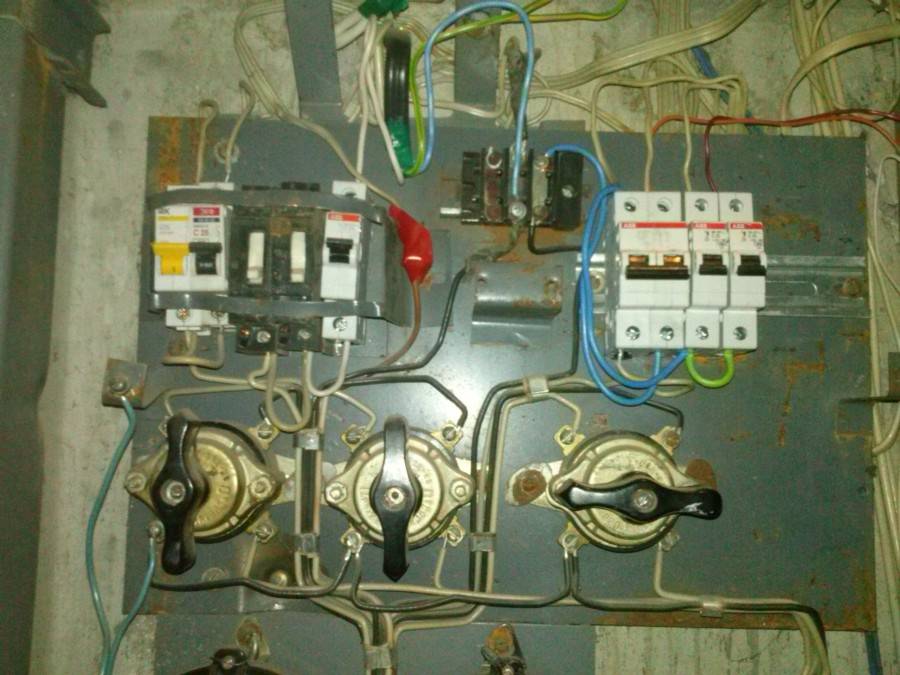

Вот один из примеров небрежной установки. На фото Вы видите вполне реальный этажный электрощит советского производства (разработка ленинградского треста «Электромонтаж-55») в одном из многоквартирных домов посёлка Старая Малукса Кировского района Ленинградской области.
В этом щите сгорел пакетный выключатель, и с целью восстановления электроснабжения квартиры вместо него установили двухполюсный автомат современного образца.
Установка несоразмерной DIN-рейки и её некрасивый вынос влево — за пределы панели этажного щита (ЭЩ).
Казалось бы, работа выполнена на приличном уровне. Вот Вам и кузовные (широкие) шайбы, и ограничители… И даже петли на концах присоединяемых к автомату проводов (увеличение площади контакта) сделаны для пущей надёжности! Но есть нюанс… Электрик поленился отпилить заготовку нужного размера, и в результате мы наблюдаем «порнографический» вынос DIN-рейки влево — за пределы щитовой панели. Хорошо ещё, что вышедший из строя пакетник занимал крайнее положение, поэтому и вред здесь больше эстетический, чем функциональный.
А сколько случаев, когда электрики-лентяи, не желая чуть-чуть потрудиться ножовкой или отрезной машинкой (болгаркой), устанавливают рейки избыточной длины, и тем самым создают условия для повреждения внутрищитовой проводки, приборов учёта и аппаратов защиты! Кое-как установленные DIN-рейки могут серьёзно осложнить работу по обслуживанию электроустановки, затруднить монтаж дополнительного электрощитового оборудования и даже травмировать электрика.
Хотите овладеть навыками грамотного применения электротехнического крепежа? Тогда Вам сюда!
