Что такое задвижка шибер для печи и ее установка своими руками

Основные виды шиберных задвижек

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

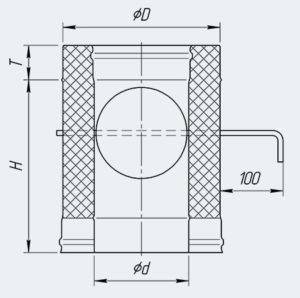

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

• Возможность регулирования тяги;
• Экономия топлива;
• Шиберы способствуют сохранению тепла.

Минусы:

• Устройства затрудняют чистку дымоходов;
• При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
• Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Заслонка своими руками

Шибер для дымохода своими руками сделать не сложно, – для этого нужен замер дымоходной трубы, по этим размерам вырезать фрагмент, который и будет заслонкой. Для заслонки лучше выбрать нержавеющую сталь, высверлить в ней отверстие или вкрутить какую-нибудь симпатичную ручку, главное, чтобы она выдерживала некоторую температуру.

Шибер поворотный

Следующий этап — это сварить рамку для заслонки, здесь нужен уголок либо металлические полосы шириной до 20- 40 мм. Сварить конструкцию, чтобы заслонка свободно двигалась по уголкам, входное отверстие подогнать по ширине и толщине заслонки. Не забудьте приварить фиксатор. Дело в том, что задвижка не должна закрываться до конца. Мастера советуют при полном закрытии заслонки должно оставаться 15-20% зазора — для безопасности.

Сделать любой шибер для дымохода своими руками не составляет труда, даже поворотный, но при установке на готовые печи или камины приходится разбирать кирпичную кладку. Даже при монтировании в баню тоже придется повозиться с замерами и установкой.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться:  Как сделать искрогаситель своими руками на дымоход?

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

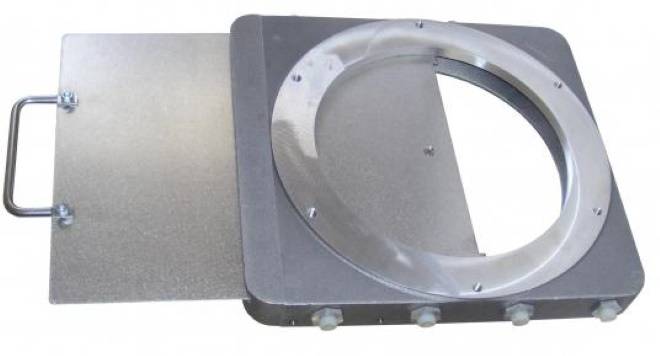

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

• сохранение эффективности печи;
• небольшая масса;
• продолжительный срок службы;
• не подвержен коррозии металла;
• не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Технология изготовления в домашних условиях

Квалифицированные специалисты всегда акцентируют внимание на том, что поворотный и выдвижной шибер может изготовить даже начинающий мастер. Ведь чтобы готовое изделие отлично справлялось со своей основной задачей, нужно правильно сделать все необходимые замеры

Если готовая заслонка туго входит в дымоход, то со временем её может заклинить, так как на неё будет воздействовать высокая температура. А когда между задвижкой и трубой присутствует большой зазор, то в процессе эксплуатации будет сложно регулировать интенсивность тяги.

Многофункциональная поворотная задвижка

Для изготовления такой разновидности шибера нужно использовать стальной уголок 30х30 мм, а также прочную листовую сталь, толщина которой минимум 1,5 миллиметра. Сам процесс изготовления состоит из нескольких основных этапов, которые должны реализовываться в строгой последовательности:

1. Изначально нужно сделать замеры внутренней части дымохода. Это делается для того, чтобы не допустить ошибок во время изготовления рамки из уголка, которая фиксируется сварочным аппаратом.
2. С одной стороны рамы точно по центру необходимо просверлить небольшое отверстие (диаметром 7-8 мм). Оно пригодится для поворотной оси.
3. Аналогичное отверстие необходимо сделать и с другой стороны рамки.
4. Пластину для заслонки нужно вырезать из стального листа. Эта деталь должна полностью соответствовать внутренним размерам изготовленной рамки.
5. Чтобы сделать направляющую ось, необходимо взять отрезок проволоки диаметром 9 мм и длиной, которая будет превышать размер самой рамки на 7 см. С одной стороны проволоки необходимо нарезать резьбу (лучше всего с этой задачей справляется плашка).
6. Уже готовую ось аккуратно продевают в отверстия на рамке и фиксируют гайкой.
7. Все срезы на пластине обрабатывают шлифовальной машинкой и вставляют в раму.
8. На этом этапе мастер должен приварить ось точно по центру пластины.
9. Остаётся только изготовить удобную ручку для направляющей из качественных подручных материалов.

Универсальное приспособление

Современные шиберы включают в себя саму задвижку, а также специальную направляющую рамку. Именно поэтому прежде чем приступить к работе, мастер должен измерить внутреннее сечение трубы или кирпичного дымохода. В соответствии с имеющимися замерами, из листовой стали (толщина 5 мм) вырезается аккуратный прямоугольник. На одной стороне делается небольшой продольный сгиб, ширина которого не должна превышать 30 мм.

Эти манипуляции нужны для того, чтобы готовую заслонку было удобно выдвигать. Каждый срез обязательно шлифуется, за счёт чего размеры изделия уменьшаются сразу на 2 мм с каждой стороны. Такие действия мастера обеспечат свободное движение заслонки внутри дымохода.

Когда шибер изготавливается для кирпичного камина, саму рамку можно сделать из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры металлическую заготовку просто выгибают в форме буквы П в строгом соответствии с имеющимися замерами.

Если же дымоход имеет прямоугольную форму и изготовлен из стали, то рамку лучше делать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают вдоль, оставляя при этом аккуратный зазор по толщине пластины. Только после этого можно сделать небольшие надрезы в двух местах под углом 45°, чтобы придать заготовке П-образную форму. Все зазоры в местах надрезов обязательно завариваются встык.

Для соединения концов самодельной заслонки нужно использовать два отрезка металла, которые следует расположить таким образом, чтобы между ними свободно проходило полотно шибера. В завершении всех этих манипуляций у мастера должна выйти прямоугольная рамка с пазами для заслонки.

Чтобы сделать задвижку в круглой трубе, нужно взять два идентичных металлических листа толщиной 2 мм. В центре вырезаются круглые отверстия в соответствии с диаметром дымохода. Пластину задвижки нужно изготавливать отдельно. После этого листы соединяются между собой при помощи сварочного аппарата.

Заваривать необходимо только три стороны по периметру, чтобы отверстия готового шибера на трубу точно совпадали. Между верхним и нижним листом обязательно оставляется зазор 5 мм. На этом процесс изготовления шибера можно считать оконченным, так как мастеру остаётся только вставить задвижку и закрепить готовое изделие на дымоходе.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображений
Фото из

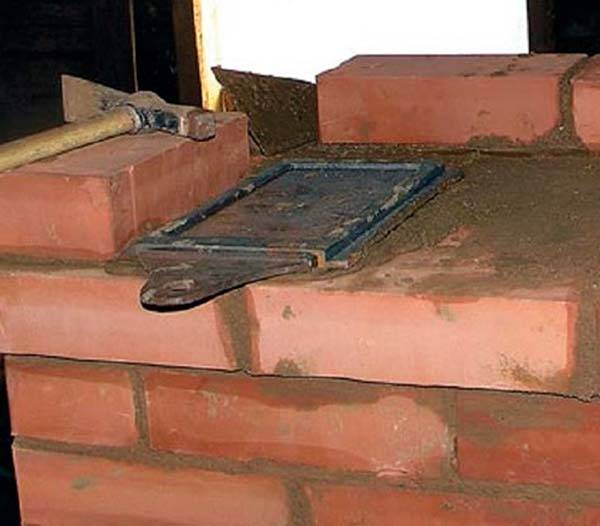

В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

• Дойти до 6 ряда кладки кирпича.
• В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
• Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

1. Делаем отметку на трубе дымохода.
2. Примеряем нашу заготовку.
3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

• увеличение – открытая задвижка шибера;
• снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

• контроль уровня тяги;
• регулировка интенсивности горения;
• перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

• значение сечения трубы;
• величина температуры потоков проходящих по дымоходному каналу;
• вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

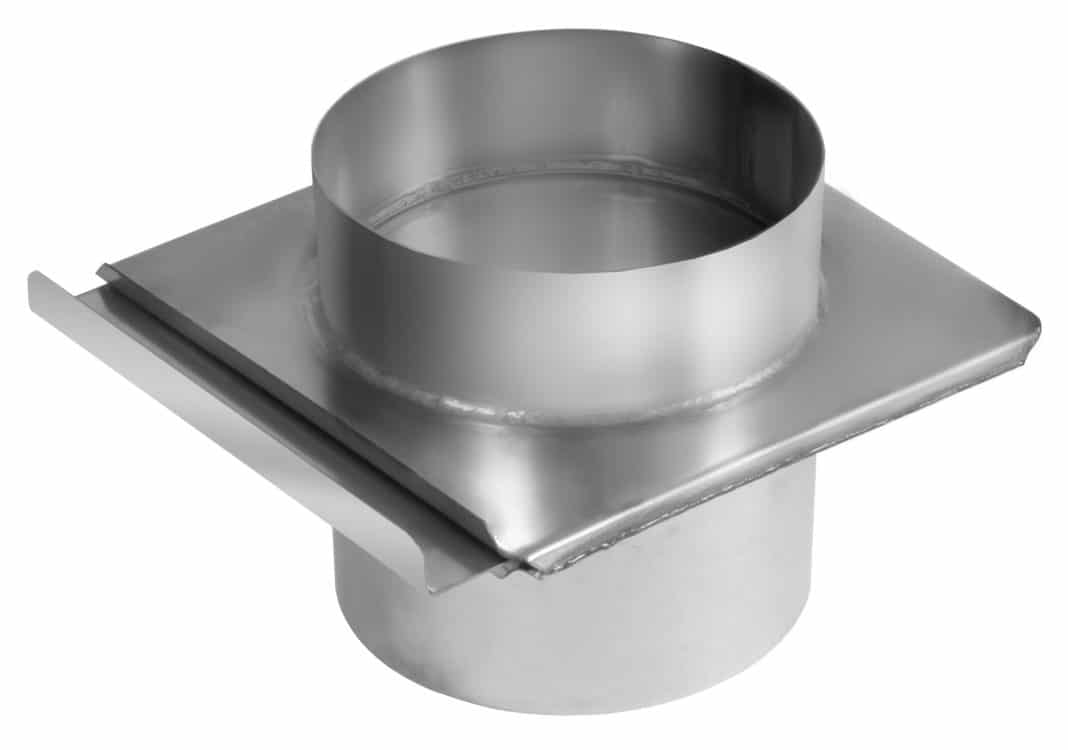

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Разновидности и типы, сферы применения

Шибер для вентиляции может быть изготовлен в двух видах: поворотный или горизонтальный. Для поворотного шибера часто применяется ещё одно название – дроссельная заслонка. Монтаж подобных заслонок производится на воздуховоды, выполненные из разного материала (даже и на пластиковые).

Дроссельные заслонки применяются для установки на вентиляции с наличием естественной тяги. Конструкция выглядит как зафиксированная на оси пластина, которая сдвигается посредством поворотной ручки. При этом ручка крепится на пластине с помощью болта или гайки в виде барашка. После каждого поворота происходит открытие задвижки на величину в 10 градусов. Материалом для всех элементов клапана служит оцинкованная сталь. В случае необходимости детали клапана могут быть окрашены.

Горизонтальный шибер часто применяют в системах вентиляции, где применяется принудительная циркуляция воздуха. Они являются прямыми стальными заслонками. Их установка производится под прямым углом к потоку воздуха. Именно благодаря подобной конструкции появляется возможность контролировать массы проходящего воздуха, а при возникновении необходимости и изменять их.

Специфические особенности конструкции шиберов зависят от области применения, температурного режима в системе, а также формы воздуховодов. При этом поверхность самой задвижки должна быть обязательно гладкой. Это связано с применением конструкции при частых скачках температурного режима и тем, что её придётся регулярно чистить.

С учётом формы и конструкции запорного элемента различают шиберные задвижки ножевые, одно- или двухдисковые. Ножевые и дисковые задвижки массово используют в местах, где предполагаются резкие колебания температуры и давления. А вот двухдисковые являются оптимальным вариантом для обеспечения герметичности.

Вентиляционные задвижки для бани являются необходимым атрибутом любого вида сауны и бани. С их помощью по вентиляционным системам в помещение поступает свежий воздух. Кроме того, они обязательно нужны для соблюдения гигиенических норм: при наличии циркуляции воздуха помещение с повышенной влажностью будет просыхать значительно быстрее, что сокращает риск развития болезнетворных микроорганизмов.

Благодаря движению воздушных масс происходит равномерный и быстрый прогрев помещения. Чаще всего в банях и саунах используются задвижки, изготовленные из натурального дерева. При этом они могут быть выполнены с различными декоративными элементами и украшены замысловатой резьбой.

Установка

Монтаж данного перекрытия требует предварительной подготовки и соответствующих знаний. Первоначально вам следует выполнить кладку дымохода вплоть до 7 ряда. После этого на поверхность наносится раствор и ставится специальная рама для шибера. Для максимального удобства можно сделать полукруглую выемку. Так заслонку будет проще двигать.

Монтаж шиберной задвижки в кирпичном дымоходе

Рамка выравнивается таким образом, чтобы она не выступала в отверстие дымохода, наносят поверху раствор, а также кладут кирпич по обычной схеме. Каждый зазор по швам требуется обработать цементным раствором, потому что щели в дымоходе способствуют завихрения воздуха, уменьшают качество тяги. Кроме того, они поспособствуют проникновению дыма и вредоносного газа в жилое пространство. Так что лучше после окончания работы тщательно проверьте, нет ли здесь отверстий. Дополнительных креплений не потребуется.

Естественно, разобраться, исходя из текстовой инструкции, не так уж и просто. Вы можете наделать массу ошибок, которые в будущем приведут к серьезным последствия. Для максимальной наглядности лучше всего предварительно посмотреть видеоролики, которые описывают процесс установки данной задвижки. Удачной работы!

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.
