Разновидности схем разводки отопления в многоэтажном доме

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

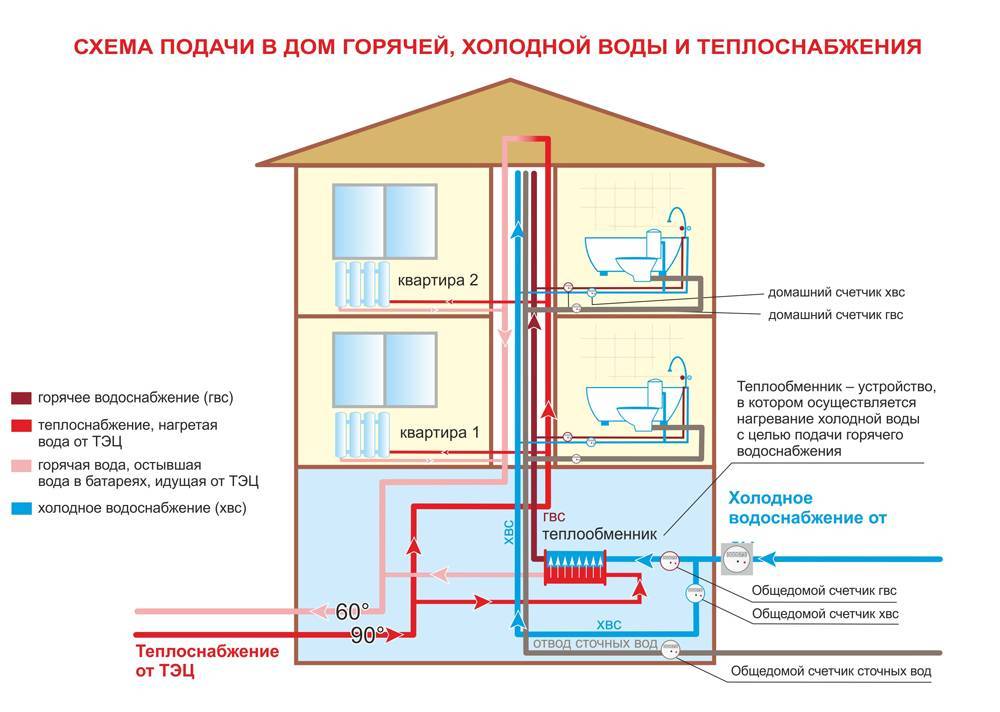

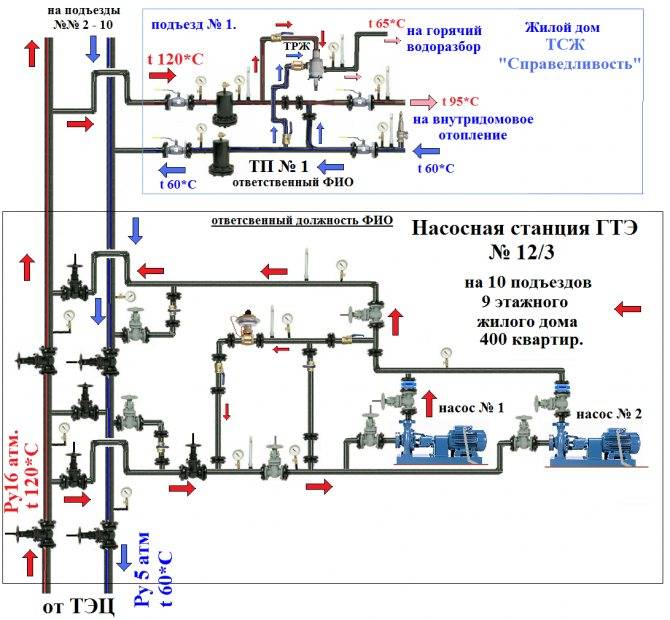

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

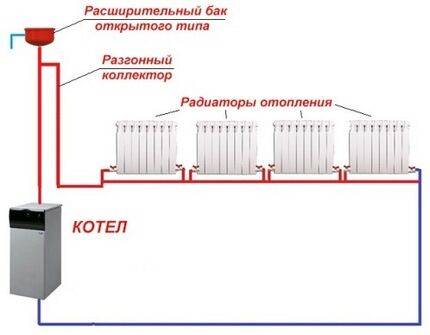

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

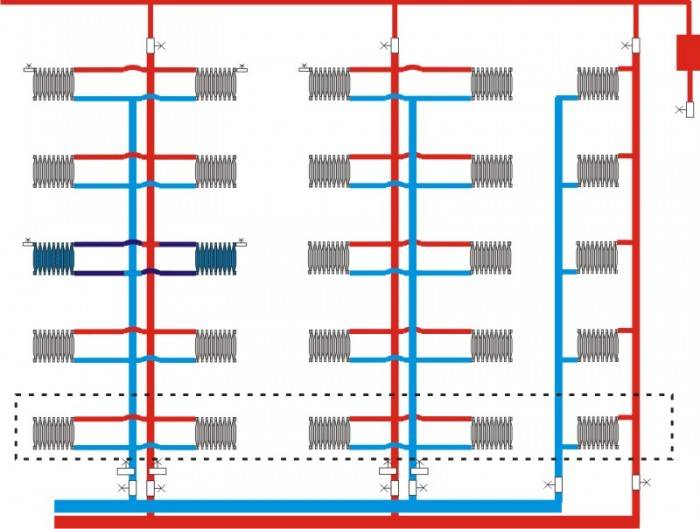

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

• минимальные затраты;
• простота в сборке;
• высокий уровень износостойкости;
• подходят для обогрева большой площади.

Минусы:

• ограничения в регулировке температуры в каждом отдельном источнике тепла;
• хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

1. Одинаковая температура на выходе и входе.
2. Подходит для отопления многоэтажного дома, коттеджа, склада.
3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

• минимальные затраты на трубы;
• скрытая установка, за стеной (в полу);
• возможность связывать оборудование в цельную конструкцию;
• малая стоимость (отсутствие дорогостоящих элементов фиксации);
• монтаж осуществляется даже на больших площадях;
• равномерность подачи тепла исключает появление гидроударов.

Минусы:

• сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
• использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-70 0 C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-105 0 C;
2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Способы получения и виды подачи горячей воды

По способу получения, системы ГВС разделяют на два типа:

• открытая,
• закрытая.

Горячее водоснабжение многоквартирного дома бывает в двух вариантах:

• с однотрубными стояками,
• с двухтрубными стояками.

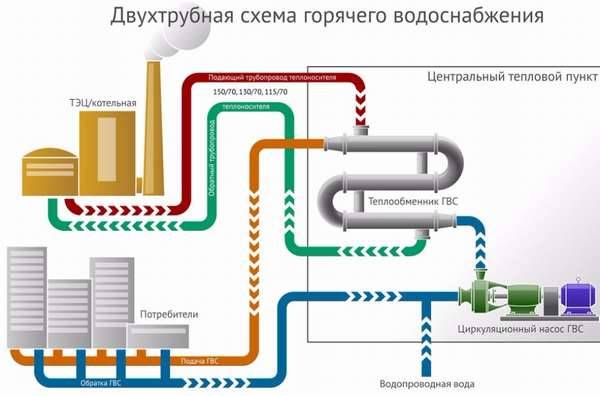

Двухтрубная состоит из двух стояков:

• подающего,
• циркуляционного.

По стояку подающему нагретая вода идет в квартиры, а по циркуляционному — в центральную магистраль. Оба трубопровода находятся рядом. На циркуляционном стояке в ванных размещают полотенцесушители — изогнутые трубы, которые не только обогревают помещения, но и являются компенсаторами температурных изменений длины трубы. Вода в них уже не будет разбираться потребителями, а возвращается через центральную магистраль обратно в котельную.

В однотрубной схеме у каждого потребителя проходит один стояк – подающий, а все циркуляционные объединены в один «холостой». У него нет потребителей, и вода по нему возвращается в магистраль.

Полотенцесушители при такой схеме:

• размещаются на подающей трубе,
• ставятся электрические,
• подключают к лежаку отопления.

В последнем случае полотенцесушители работают только во время сезона отопления.

При любой схеме разводки ГВС многоквартирного дома должно иметь возможность спуска периодически возникающих воздушных пробок. При верхней разводке для подобных целей врезаются автоматические сбросные клапаны, при нижней воздух можно удалить через верхний водозаборный кран.

Проблемы и решения

Увы, зачастую холодное водоснабжение зданий функционирует далеко не так хорошо, как этого хотелось бы владельцам жилья. К счастью, некоторые проблемы несложно решить своими руками.

Слабый напор

Проблема номер один — недостаточный напор воды.

Недостаток напора чаще всего наблюдается на верхних этажах

Возможные причины:

Засор аэратора смесителя. В этом случае вы наблюдаете одинаково слабый напор холодной и горячей воды в одной точке водоразбора;

Аэратор смесителя придает струе объем при минимальном расходе воды

• Засор подводки ХВС. Он может быть вызван крупным мусором, застрявшим на повороте трубопровода или перед арматурой (в том числе в корпусе смесителя), либо скоплением отложений на стенках стальной трубы;
• Засор механического фильтра на вводе;
• Не полностью открытый вентиль или кран на подводке или стояке;
• Отложения в стояке или розливе;

Ржавчина и известь на стенках стального трубопровода ХВС

Низкое давление в магистральном водопроводе.

Проблемный участок розлива подлежит прочистке или замене

Решения:

Открутите аэратор и промойте его под струей воды. Если аэратор укомплектован несколькими нержавеющими сетками — удалите большую их часть, оставив одну-две;

Чистка аэратора смесителя

• Попробуйте заткнуть излив смесителя пальцем, и одновременно открыть краны холодной и горячей воды. Как правило, напор ГВС выше, и обратный ток воды нередко ликвидирует засор подводки;
• Перекройте кран на подводке, вскройте смеситель и попытайтесь прочистить засор подводки тросиком или упругой стальной проволокой;
• При перекрытой воде вскройте фильтр и очистите его сетку от песка и прочего мусора;

На фото — разобранный для прочистки фильтр

До отказа откройте краны на подводке и стояке.

Течь вентиля

Еще одна типичная проблема — течь винтового вентиля или шарового крана по штоку. Обычно она возникает после его закрытия.

В большинстве случаев для прекращения течи вентиля достаточно с небольшим усилием открыть его до отказа. При этом резьба штока поджимает сальниковую набивку.

Полностью откройте вентиль — и течь прекратится

Если это не помогло — нужно набить сальник.

Вот пошаговая инструкция по выполнению этой несложной, в общем-то, работы:

1. Закройте вентиль;
2. Снимите с него барашек;
3. Открутите рожковым, разводным или трубным ключом гайку сальницы;
4. Подденьте сальницу отверткой и снимите ее со штока вентиля;
5. Уложите вокруг штока несколько витков графитового или масляного сальника, уплотняя каждый виток отверткой;
6. Соберите вентиль в обратном порядке и откройте его, проверив шток на предмет утечек.

Набивка сальника винтового вентиля

Штоки шаровых кранов обычно уплотняются фторопластовой или тефлоновой шайбой. Для прекращения течи достаточно затянуть гайку сальницы на 1-2 оборота.

Течь по штоку шарового крана

Свищ стояка или подводки

Сквозные свищи возникают, как правило, на сварных швах (поперечных или продольных — все водогазопроводные трубы производятся свариванием плоской заготовки).

Свищ в стальной трубе

Для устранения течи проще всего использовать бандаж из алюминиевого хомутика и кусочка резины (например, прокладки для кранбуксы).

Алюминиевый хомут поможет устранить течь

1. Участок трубы около свища зачищается напильником или ножом от ржавчины и краски;
2. На трубу надевается хомут соответствующего ее диаметру размера;
3. Под него вставляется резиновая прокладка;
4. Хомут затягивается, прижимая прокладку к месту течи.

Установленный бандаж

Способы монтажа водяных отопительных систем

Рассмотрим две основных схемы монтажа отопительных систем.

Однотрубная система отопления

Конструкция трубопровода в однотрубном варианте характеризуется прямой последовательностью подведения теплоносителя к радиаторам. Теплоноситель заполняет и прогревает сначала первую батарею, затем следующую и так далее.

От одной трубы к каждому радиатору подводится два патрубка: первый нужен для подачи теплоносителя, а второй – для отведения частично остывшей воды.

Однотрубная система отопления характеризуется последовательным подключением всех радиаторов, при котором теплоноситель, пройдя первый отопительный прибор, поступает в последующий

Особенность такой схемы состоит в относительно низком нагреве последней батареи по сравнению с первой, поскольку до неё вода «добирается», уже отдав часть своего тепла.

Ещё одним минусом однотрубного варианта отопления считается то, что прекратить подачу теплоносителя к одному конкретному радиатору, на случай него поломки, невозможно. Придется отключать всю систему.

Двухтрубная система и её разновидности

В двухтрубной схеме отопления, как уже понятно из названия, участвует не одна, а две трубы. При этом каждая из батарей одним патрубком присоединяется в магистрали, по которой подаётся теплоноситель, а вторым – к трубопроводу с обраткой. Получается, что для горячего и остывшего теплоносителя предусматриваются отдельные трубы.

В этой системе участвуют две трубы: по одной идёт горячая вода, поступающая в радиаторы через патрубки, а по второй из батарей вытекает остывший теплоноситель (+)

Благодаря такой конструкции отопления вода во всех радиаторах имеет практически одинаковую температуру. Работу такой системы проще проконтролировать, отрегулировать и автоматизировать.

Двухтрубная система, в свою очередь, подразделяется на два вида:

• с верхней прокладкой подающей трубы, т.е. с верхней разводкой;
• с нижней прокладкой подающего трубопровода, т.е. с нижней разводкой.

Системы с верхней разводкой сооружают преимущественно в многоэтажных домах с чердачным помещением. Схемы с нижней разводкой в приоритете в частном малоэтажном строительстве, потому что позволяют по максимуму скрыть прокладку трубопровода и исключить или сократить число стояков.

Двухтрубную систему отопления для частного дома нередко выполняют по коллекторной схеме, хотя последняя может быть и однотрубной. Лучевое расположение участков трубопровода позволяет значительно снизить расходы на нагрев теплоносителя (+)

Сравнительная характеристика однотрубной и двухтрубной системы отопления дана в видео материале, который расположен в нижней части нашей статьи.

Варианты обустройства трубопроводов

Существуют два типа двухтрубной разводки: вертикальный и горизонтальный. Вертикально трубопроводы располагают обычно в многоэтажных домах. Такая схема позволяет обеспечить отоплением каждую квартиру, но при этом происходит большой расход материалов.

Верхняя и нижняя разводка

Распределение теплоносителя осуществляют по верхнему или нижнему принципу. При верхней разводке подающий трубопровод проходит под потолком и спускается к радиатору. Обратная труба проходит по полу.

При такой конструкции хорошо происходит естественная циркуляция теплоносителя, благодаря перепаду высот он успевает набирать скорость. Но такая разводка не получила широкого применения из-за внешней непривлекательности.

Схема двухтрубной системы отопления с нижней разводкой встречается гораздо чаще. В ней трубы располагают внизу, но подача, как правило, проходит немного выше обратки. Причем трубопроводы иногда проводят под полом или в подвале, что является большим преимуществом такой системы.

Такое расположение подходит для схем с принудительным движением теплоносителя, так как при естественной циркуляции котел должен быть ниже радиаторов не менее чем на 0,5 м. Поэтому его очень сложно установить.

Встречное и попутное движение теплоносителя

Схема двухтрубного отопления, в которой горячая вода двигается в разные стороны, называется встречной или тупиковой. Когда движение теплоносителя осуществляется по обоим трубопроводам в одном направлении, называется попутной системой.

В таком отоплении зачастую при монтаже труб прибегают к принципу телескопа, что облегчает регулировку. То есть, при сборке трубопровода укладывают последовательно участки труб, постепенно уменьшая их диаметр. При встречном движении теплоносителя обязательно присутствуют термоклапаны и игольчатые вентили для регулировки.

Веерная схема подключения

Веерная, или лучевая схема применяется в многоэтажных домах для подключения каждой квартиры с возможностью установления счетчиков. Для этого на каждом этаже устанавливают коллектор с выходом трубы на каждую квартиру.

Причем для разводки применяются только цельные участки труб, то есть не имеющие стыков. На трубопроводы устанавливают тепловые приборы учета. Это позволяет каждому владельцу контролировать свой расход теплоэнергии. При строительстве частного дома такая схема применяется для поэтажной разводки трубопроводов.

Для этого в обвязке котла устанавливают гребенку, от которой и подключают по отдельности каждый радиатор. Это позволяет равномерно распределить теплоноситель между приборами и уменьшить его потери из системы отопления.

В чем отличие тройниковой разводки от лучевой?

При устройстве тройниковой системы радиаторы подключатся к отопительному котлу путем прокладки двух труб, одна из которых подающая горячий теплоноситель, другая отводящая его, после того как он прогреет радиатор и остынет, обратно в отопительный котел. При этом радиаторы подсоединяются последовательно, один за другим, а трубы, как правило, располагаются на виду в нижней части пола у стены. Это совершенно не улучшает эстетичность интерьера помещения. Однако подобная разводка требует меньших финансовых затрат на трубы, но не на различные фитинги и другие детали соединений.

Схема лучевой разводки

Лучевая разводка отопления предполагает прокладку труб от каждого радиатора к специальному распределительному устройству – коллектору или, как его еще называют, гребенке. Естественно, что здесь расход труб увеличивается значительно. Кроме труб для каждого радиатора потребуется своя запорная арматура – вентили, терморегуляторы, тройники и прочие мелкие детали, причем некоторые из них необходимо устанавливать на обеих трубах – подводящей и обратке.

Но, несмотря на большой расход комплектующих, подобная система дает возможность в случае возникновения аварийной ситуации оперативно отключить любой радиатор, группу, отдельную комнату или целый этаж. Отопительная система может продолжать в это время работать и обогревать помещения.

Кроме этого при лучевой разводке трубы, как правило, скрыты под напольным покрытием, независимо от его материала

Это дает дополнительный шанс сделать пол теплым, что так важно в домах, где подвальное помещение не утеплено. Цельная труба, без стыков, изготовленная из сшитого полиэтилена и  проложенная под полом, исключает риск протечек, а весь ремонт, если требуется, проводится непосредственно в местах подсоединения радиаторов или в коллекторе

Естественная и принудительная циркуляция теплоносителя при лучевой разводке – что лучше

Отопление любого здания может осуществляться путем естественной циркуляции теплоносителя или принудительной. Лучевая система отопления двухэтажного дома вполне может функционировать в обоих случаях.

Естественная и принудительная циркуляция теплоносителя при лучевой разводке

С естественной циркуляцией теплоносителя эксплуатация системы отопления, конечно же, проще и дешевле. Не нужно приобретать циркуляционный насос, различные датчики, терморегуляторы и прочее. Такая система хорошо подходит, если идет длительное строительство и здание не имеет подключения к централизованной электросети или для дачного дома, если проживание в нем не постоянное.

Но с другой стороны система отопления с естественной циркуляцией предполагает монтаж труб большого диаметра и устройство необходимого уклона при их прокладке. А также установку расширительного бачка, который должен располагаться в наивысшей точке здания, обычно это делают на чердаке. А поскольку чердак не всегда бывает утепленным, то возникает необходимость утеплять сам бачок в зимнее время и осуществлять постоянный контроль  состояния теплоносителя в нем.

Лучевое отопление дома с принудительной циркуляцией теплоносителя все больше набирает поклонников. Если в недалеком прошлом подобная система была в диковинку рядовому потребителю, то сейчас сплошь и рядом в домах устанавливают циркуляционные насосы, мотивируя это тем, что подобное оборудование позволяет увеличивать температуру в доме при снижении финансовых затрат на энергоносители. И это действительно так.

Многие сталкивались с таким эффектом, когда подающая труба имеет температуру достаточно высокую, а обратка чуть теплая, и как результат, в доме довольно прохладно. При установке циркуляционного насоса температура обеих труб делается одинаковой, что дает повышение общей температуры в помещении при тех же затратах газа, дров или электричества, а возможно, и меньших. При этом насос можно устанавливать на любой трубе – на подающей или обратной. Его функция заключается в быстром продвижении под определенным давлением теплоносителя, в результате чего исключается образование воздушных пробок, а все приборы отопления прогреваются равномерно.

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

• Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
• Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Алгоритм установки

Монтаж двухтрубной системы отопления, независимо от ее характеристик, требует использования следующих инструментов, приспособлений, материалов и оборудования:

• рулетка, карандаш/маркер, строительный уровень, отвес;
• электродрель;
• шуруповерт;
• инструмент для монтажа трубопровода (в зависимости от выбранного вида труб);
• разводной и газовый ключи;
• трубы (на выбор: металлопластиковые, стальные, медные, из полипропилена);
• приборы отопления;
• воздухоотводчики (ручные для каждой из батарей, автоматические для всего контура);
• расширительный бак;
• элементы обвязки котла;
• сливной кран и обратный клапан для подпитки системы и т.д.

Чтобы упростить монтаж выполняется аксонометрия системы отопления — создаются особые чертежи для отопительного контура на каждом этаже дома. Аксонометрическая схема системы отопления подразумевает расположение каждого элемента на чертеже по трем осям координат, ни одна из которых не является параллельной картинной плоскости. Аксонометрическая схема отопления позволяет наглядно увидеть взаиморасположение всех элементов в пространстве. Пример, как выглядит аксонометрия отопления можно увидеть на рисунке:

Система отопления с принудительной циркуляцией монтируется в следующей последовательности:

• Установка отопительного агрегата в специально оборудованном месте (отдельном помещении) с отделкой из негорючего материала.
• Монтаж обвязки котла, циркуляционного насоса, подключение распределительного коллектора, если предусмотрено несколько отопительных контуров.
• Установка приборов отопления (крепление на кронштейны к стене или на подставках к полу). Между нижним краем батареи и полом, а также между верхним краем батареи и подоконником должен оставаться промежуток не менее 10 см для циркуляции воздуха.
• Прокладка трубопровода, подключение труб подачи и обратки к радиаторам, установка запорной и регулирующей арматуры, кранов Маевского и термодатчиков.
• Заполнение системы и опрессовка. После проверки контура на герметичность из радиаторов стравливается воздух. Затем производится балансировка системы.
